HASZNÁLATI ÚTMUTATÓ TDW1050A Tryton
Használati utasítások
KÉTSEBESSÉGES ÜTVEFÚRÓ.... 33
LT
Naudojimo instrukcija
DVIEJY GREICIL SMUGINIS GREŽTUVAS......38
A
BEFORE YOU START USING THE MACHINE READ THOROUGHLY THIS MANUAL.
Tartsa meg ezt az útmutatót későbbi tájékozódás céljából!
FIGYELEM! Olvassa el a szimbólummal jelzett, a munkavédelemmel kapcsolatos összes figyelmeztetést és a biztonságos használatra vonatkozó összes utasítást!
A következő biztonsági előírások be nem tartása miatt baleset, áramütés, tűzveszély és/vagy komoly sérülés fordulhat elő
Örizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
Az alábbi figyelmeztetések során használt „elektromos szerszám” kifejezés olyan szerszámot jelöl, melynek áramellátása hálózatról (tápkábellel) vagy akkumulátorral (kábel nélkül) történik.
FIGYELEM! Általános munkavédelmi szabályok: Munkahelyi biztonság:
a) Tartsa tisztán a munkaterületét és ügyeljen a jó megvilágításra! A munkaterületén uralkodó rendetlenség balesetekhez vezethet.
b) Ne dolgozzon elektromos szerszámmal robbanásveszélyes környezetben, gyulladásveszélyes folyadékok, gázok vagy folyadékok közelében. Az elektromos szerszámok használata során szikra keletkezhet, mely belobbanthatja a port és a gözőket.
c) Tartsa távol a gyermekeket attól a helytől, ahol használja az elektromos szerszámot. A figyelemelterelés miatt elveszítheti kontrollját az elektromos szerszám felett.
FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:
Elektromos biztonság:
a) Az elektromos szerszám csatlakozó dugója meg kell feleljen az aljzattal. Tilos a csatlakozó dugó módosítása! Tilos hosszabbítók használata a védőföldeléses kábellel ellátott eleketromos szerszámok esetében! A csatlakozó dugók és aljzatok módosítása növeli az áramütés kozkázatát!
b) Kerülje a testi érintkezést a földelt felületekkel vagy tárgyakkal, mint a csövek, fütőtestek, fütőradiátorok vagy hütőszekrények! A földelt részekkel való érintkezés esetén nő az áramütés kockázata!
c) Ne tegye ki esőnek vagy nedves környezetnek az elektromos szerszámot! Víz behatolása esetén nő az áramütés kockázata!
d) Ne eröltesse a csatlakozó kábel! Ne használja a hálózati kábelt a szerszám mozgatására, húzására vagy a csatlakozó dugó aljzatból történő kihúzására.Tartsa távol a hálózati kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészekről! A sérült vagy összegabalyodott kábelek növelik az áramütés kockázatát!
e) Amennyiben az elektromos szerszámot a szabadban használja, a csatlakozást a szabadban történő használatra alkalmas kültéri hosszabbítókkal kell megoldani. A szabadban történő használatra alkalmas hosszabbítók használata csökkenti az áramütés kockázatát.
f) A berendezést 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt kapcsolni csatlakoztatni.
g) Amennyiben az elektromos szerszámot nedves környezetben használja, elkerülhetetlen egy feszültségvédelmi eszköz használata, mint egy hibaáram védelmi kapcsolóé (RCD). Az RCD használata csökkenti az áramütés kockázatát.
FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
Személyi biztonság:
a) Ez a berendezés nem használható csökkentett fizikai, szenzoriális vagy mentális képességű személyek (beleértve a gyermekeket is), tapasztalattal nem rendelkező személyek vagy olyan személyek által, akik nem ismerik a berendezést, kivételt képeznek azok a helyzetek, amikor a berendezés használata felügyelet alatt vagy a használati útasítások betartásával történik egy, a biztonságért felelős személy által.
b) Legyen figyelmes, összpontosítson arra, amit csinál és legyen mindig annak tudatában, hogy elektromos szerszámmal dolgozik! Ne használja az elektromos szerszámot, ha fáradt, ha kábítószer, alkohol vagy gyógyszer befolyása alatt áll! Elektromos szerszám használatánál egy pillanatnyi figyelmetlenség is komoly sérülések okozója lehet!
c) Hordjon védőruházatot! Minden esetben viseljen védőszemüveget! Olyan védőruházat hordása mint a porvédő maszk, csúszásbiztos cipő, fülvédő vagy hallásvédő csökkenti a sérülések kockázatát!
d) Kerülje el, hogy az elektromos szerszám véletlenül bekapcsoljon! A hálózati áramforrásra történő csatlakozás és/vagy az akkumulátor csatlakoztatása, valamint a szerszám felemelése vagy mozgatása előtt, győződjön meg arról, hogy az elektromos szerszám kapcsolója kikapcsolt állapotban van! Az elektromos szerszám mozgatása vagy bekapcsolt állapotban történő használata balesetet okozhat!
e) Az elektromos szerszám beindítása előtt távolítson el minden szerszámot a közelből! Az elektromos szerszám mozgó részein hagyott szerszámok sérüléseket okozhatnak!
f) Ne hajoljon le mélyen! Álljon biztosan és tartsa meg az egyensúlyát! Ez az elektromos szerszám jobb ellenőrzését teszi lehetővé váratlan helyzetekben.
g) Öltözzön fel megfelelően! Ne hordjon bő ruházatot vagy ékszert! Haját kösse be, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektő! A bő ruházat, az ékszer és a hosszú haj beleakadhat a mozgó alkatrészekbe.
h) Amennyiben a berendezés alkalmas külső porelszívó és porgyűjtő csatlakoztatására, győződjön meg arról, hogy ezek helyesen lettek csatlakoztatva és használva. A porgyűjtő használata csökkentheti a porral járó veszélyek kockázatát.
i) Ne engedje, hogy az elektromos szerszám gyakori használata során szerzett jártasság hatására túlzott magabiztossá váljon és figyelmen kívül hagyja a biztonsági szabályokat. A figyelmetlen használat egy pillanat alatt súlyos testi sérülést okozhat.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:
a) Ne terhelje túl az elektromos szerszámot! Az elvégzendő
munkához szükséges teljesítmény függvényében használjon elektromos szerszámokat! A megfelelő elektromos szerszám jobb működést és biztosabb terhelést tesz lehetővé.
b) Tilos az elektromos szerszám használata, ha a kapcsoló nem indítja el és nem állítja meg a szerszámot! Minden elektromos szerszám, amely nem indul el vagy nem áll meg, veszélyes és meg kell javítani!
c) Minden beállítás, alkatrészcsere vagy tárolás előtt húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából és/vagy vegye ki az akkumulátort! Ezek a biztonsági intézkedések csökkentik az elektromos áram véletlenszerű bekapcsolását.
d) A használaton kívüli elektromos szerszámot gyermekektől távol kell tárolni, és nem szabad kölcsön adni olyan személyeknek, akik nem ismerik az elektromos szerszámot vagy nem olvasták el annak használati utasításait! Az elektromos szerszám veszélyes, ha tapasztalat nélküli személy használja!
e) Az elektromos szerszámot karban kell tartani! Ellenőrizni kell a mozgásban lévő alkatrészek vonalbeállítását vagy zavarát, az alkatrészek törését és egyéb tényezőket, melyek befolyásolhatják az elektromos szerszám működését! Ha rongálódást észlelünk, az elektromos szerszámot még használat előtt meg kell javítani! Számos baleset oka az elektromos szerszám nem megfelelő karbantartása.
f) A vágószerszámok élesek és tiszták kell legyenek! A vágószerszámok éles alkatrészeinek karbantartása csökkenti az anyagba történő beakadás kockázatát és megkönnyítik a használatot.
g) Az elektromos szerszámot, a berendezést, a munkaszerszámokat, stb. jelen utasításoknak megfelelően kell használni, figyelembe véve a munka jellegét és feltételeit. Az elektromos szerszám rendeltetésétől eltérő használata veszélyes helyzeteket okozhat.
h) Alacsony hőmérsékleten vagy hosszabb használaton kívüli időszakot követően ajánlott az elektromos szerszám teher nélküli elindítása néhány percre a kenőanyag átviteli mechanizmusba történő helyes elosztása érdekében.
i) Az elektromos szerszám tisztításához puha, nedves (nem vizes) rongyot és szappant használjon! Ne használjon benzint, oldószert vagy egyéb anyagokat, amelyek károsíthatják a berendezést!
j) Az elektromos szerszámot csak azután lehet tárolni/szállítani, miután megbizonyosodtunk arról, hogy minden mozgó eleme rögzítésre és biztosításra került a rögzítésre szánt eredeti elemek segítségével.
k) Az elektromos szerszámot száraz helyen kell tartani, védve a portól és a nedvességtől.
1) Az elektromos szerszám szállítása az eredeti csomagolásban történhet, megvédve ezáltal a mechanikai sérülésektől.
m) A markolatot és a fogófelületeket tisztán, olaj- és kenőanyagtól mentesen kell tartani. A csúszós markolatok és fogófelületek lehetetlenné teszik a szerszám biztonságos fogását és felügyeletét az esetleges váratlan szituációkban.
FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
Javítás:
a) Az elektromos szerszámok garanciális és garancia utáni javítását a PROFIX Szerviz végzi, ami garantálja a javítás kiváló minőségét és az eredeti alkatrészek használatát.
FIGYELEM! ÜTVEFÚRÓ, biztonságra vonatkozó figyelmeztetések -
Személyi biztonság:
a) A fúrógép használata során használjon hallásvédőt! A zajnak való kitettség hallásvesztést okozhat!
b) Amikor olyan munkát végez, melynek során a csavar hozzáérhetne a rejtett elektromos kábelekhez, az elektromos szerszámot a fogantyú szigetelt részénél kell fogni! A tápkábellel való érintkezés a feszültség egy részét a készülék fém alkatrészeinek továbbíthatja, ami áramütéshez vezethet.
c) Használjon megfelelő keresőeszközöket a rejtett elektromos kábelek helymegjelöléséhez, vagy kérjen tájékoztatást az önkormányzati intézményektő! A feszültség alatt lévő kábelekkel történő érintkezés tűzeseteket vagy áramütést idézhet elő! A gázvezeték sérülése robbanásveszélyes! A víz- és csatornacsövek kilyukadása anyagi károkat okoznak!
d) Ne munkáljon meg azbeszt tartalmú anyagokat! Az azbeszt rákkeltönek minősül!
e) A munkavégzés helyét tisztán kell tartani! Az anyagkeverékek kifejezetten veszélyesek! A fémpor be- és felrobbanhat!
f) Biztosítsa a megmunkált tárgyat! Bizonyosodjon meg arról, hogy az összes rögzítő elem meg van szorítva és ellenőrizze, hogy ne legyenek nagy távolságok! A megmunkált elem rögzítő szerszámba vagy csavaros szorítóba történő rögzítése biztonságosabb, mint kézben tartása.
g) A szerszámot az azzal együtt leszállított pótfogantyúval kell használni! Az ellenőrzés elvesztése a kezelő súlyos testi sérüléseit okozhatja!
h) Használat előtt hozza munkakész állapotba a szerszámot. Ez a szerszám magas kimeneti forgatónyomatékot generál és a szerszám megfelelő rögzítése nélkül a munkavégzés során fennáll a szerszám feletti uralom elvesztésének, ezáltal pedig a testi sérülés kockázata.
i) Használat közben az elektromos szerszámot mindkét kézzel a fő és pótfogantyúnál kell fogni, stabil pozíciót tartva. Az elektromos szerszám használata biztonságosabb, ha mindkét kézzel tartják.
j) Azonnal állítsa meg az elektromos szerszámot, ha az leblokkol! Készüljön fel az erős vibrációkra, melyek visszaugrást idézhet elő! A használt szerszám leállhat, ha az elektromos szerszám túlterhelt vagy amikor az egyik elem meghajlik.
k) Szünetek, gépfejek cseréje, karbantartás, tisztítás vagy beállítás idejére azonnal húzza ki a csatlakozó dugót az elektromos szerszám hálózati áramforrásából! Az elektromos szerszám padra történő helyezése előtt várja meg, amíg a szerszám megáll! A használt szerszám leállhat és a felette való ellenőrzés elvesztéséhez vezet.
1) Tilos az elektromos készülék sérült tápkábellel történő használata! Ne érintse meg a sérült kábelt! Amennyiben a
kábel a készülék használata közben sérül meg, húzza ki a csatlagozó dugót az aljzatból! A sérült kábelek növelik az áramütés kockázatát!
m) Ha az elektromos szerszám tábkábele sérült, ezt egy, a szervízhálózatban kapható tápkábellel kell kicserélni! Hosszú fúrószárak használata során betartandó biztonsági útmutatók:
a) Sohase használja a fúrót a fúrószár maximális fordulatszámánál nagyobb sebességen. Mindig alacsony fordulatszámon és a megmunkált anyag megérintése után kezdje meg a fúrást. Ha a fúrószár magasabb fordulatszámon nem érintkezik a munkadarabbal, hanem szabadon forog, akkor elhajolhat és személyi sérülést okozhat.
b) Fúrás során nyomja rá a fúrószárat a megmunkált anyagra a fúrószárral egy vonalban, nem szabad túl erősen rányomni. A fúrószár elhajolhat és megsérülhet, vagy a szerszám feletti uralom elvesztését és személyi sérülést okozhat.
AZ ÜTVEFÚRÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:
Az ütvefúró rendeltetése: fúrólyuk végzése fába, fémbe, műanyagba, kerámiába, téglába, köbe és betonba. A szerszám egy elektronikus beállítórendszerrel és bal/jobb irányváltóval rendelkezik és ugyanakkor csavarok be/kicsavarozására és menetelésre is használható. Tilos a berendezés más célból történő felhasználása!
Az ütvefúrót egy monofázisú motor működtet és közepes intenzitású otthoni munkák elvégzésére ajánlatos. Nem megfelelő hosszú és nehéz körülmények közöt végzett munkálatokra! Tilos a szerszámot olyan munkák végzésére használni, melyek professzionális készüléket igényelnek!
Az elektromos készülék minden olyan használata, amely eltér a fent említett rendeltetéstől, tilos és a garancia elvesztéséhez vezet, a gyártó nem felelős az ezekből eredő károkért.
A készülék összes, a felhasználó által végzett módosítása mentesíti a gyártót a felelősség alól a felhasználónak és a környetnek okozott károkért.
Ugyanakkor az elektromos szerszám megfelelő használata a karbantartásra, tárolásra, szállításra és javításra is vonatkozik.
Az elektromos szerszámot csak a gyártó által megjelölt javítómühelykben javítható! A hálózatra kötött készülékeket csak engedélyezett személyek javíthatják!
Egyes reziduális kockázati tényezők még abban az esetben sem küszöbölhetőek ki teljesen, ha a készüléket a rendeltetésnek megfelelően használták. Az építési módtól és felépítéstől függően a következő kockázatok jelenhetnek meg:
- a mozgásban lévő fúrófej kézzel, ruházattal vagy tápkábellel történő megérintése;
- a fúrófej cseréje közbeni égések (Működésben közben a gépfej nagyon felmelegszik. Az égések elkerülése érdekében a gépfej-csere közben használjon harapófogót és védőkesztyűt!);
- a megmunkált elem vagy annak egy részének visszaugrása;
- a fúrófej görbülése/törése.
■Elemek
- Ütvefúró – 1 db.
- Pótfogantyú – 1 db.
- Fúrásmélység határoló – 1 db.
- Tokmánykulcs – 1 db.
-
Használati utasítás – 1 db.
-
Garancialap – 1 db.
■ A szerszámelemei (lásdA.,B.,C., ábra)
A szerszám elemeinek számozását a jelen használati utasítások 2. oldalán szereplő ábra mutatja be:
- Fogaskoszorús tokmány
- „Fúrás/ütvefúrás“ átkapcsoló
- Forgásirányt váltó kapcsoló
- Kapcsolózár
- Forgási sebességet beállító gomb
- Kapcsoló
- Főfogantyú
- Menetkapcsolót
- Pótfogantyú
- Fúrásmélység határoló
- Fogaskoszorús tokmány kulcs
MÜSZAKI ADATOK:
| TÍPUS | TDW1050A | |
| Tápfeszültség | 220-240 V | |
| Tápfrekvencia | 50/60 Hz | |
| Teljesítmény | 1050 W | |
| Forgási sebesség üres járatban | I menet | 0-1200 /perc |
| II menet | 0-3200 /perc | |
| Gyors tokmány | 1,5-13 mm | |
| Fúrás maximális átmérője | acél - 8/13 mm | |
| beton - 13/20 mm | ||
| fa - 25/40 mm | ||
| Súly (kiegészítők nélkül) | 2,98 kg | |
| Berendezés osztálya | ☐ /II | |
| Védelem | IPX0 | |
| Hangnyomás szint (LpA) | 96,4 dB(A) ±5dB | |
| Hangerő szint (LwA) | 104,4 dB(A) ±5dB | |
| EN 62841 szabvány szerinti vibrációs szint: | ||
| fúrás (fém), főfogantyú _HD | 3,042 m/s ^2 | |
| ütvefúrás (beton), főfogantyú _HD | 9,603 m/s ^2 | |
| K bizonytalanság 1,5 m/s ^2 | ||
Az említett vibrációs szint representatív az elektromos készülék használata szempontjából. Amennyiben az elektromos készülék más célból vagy egyéb munkaeszközzel kerül használatra, illetve ha karbantartása nem megfelelő, a vibrációs szint eltérhet a megjelölttől. A fent említett okok a vibrációs expozíció szintje növekedéséhez vezethetnek a működés teljes ideje alatt.
Kiegészítő védelmi eszközöket kell használnia, melyek célja a vibrációs expozíció kezelőre gyakorolt hatásaitól való védelem, mint pl.: Elektromos készülék és munkaeszközök karbantartása, a kezek megfelelő hőmérsékletének biztosítása, a munkatevékenységek sorrendjének megállapítása.
A megadott rezgésszint és a megadott zajkibocsátás mérése szabványos vizsgálati módszerrel történt és felhasználhatók a szerszámok összehasonlítására.
A megadott rezgésszint és a megadott zajkibocsátás felhasználható a kezdeti expozíció megállapítására.
Figyelmeztetések:
Az elektromos szerszám tényleges használata során a rezgésszint és a zajkibocsátás eltérhet a megadott értékektől, attól függően, hogyan használja a szerszámot, különösen függ a megmunkált anyag típusától. A kezelőszemély biztonsága érdekében meg kell határozni a biztonsági intézkedéseket, melyek a valós használat alatti expozíció megbecsülésér alapszik (figyelembe véve a művelet összes folyamatát, amikor a szerszám ki van kapcsolva, és amikor üresjáraton van, a kioldási idő kivételével).
HASZNÁLAT ELÖTT:
- Bizonyosodjon meg arról, hogy az áramforrás a nominális táblán feltüntetett paramétereknek megfelelő paraméterekkel rendelkezik!
- Bizonyosodjon meg arról, hogy az ütvefúró kapcsolója kikapcsolt pozícióban van és a kapcsoló (4) ki van engedve! Tilos az ütvefúrót működésben hagyni, ha a zár be van kapcsolva! A zár kikapcsolása a kapcsoló (6) újboli megnyomásával történik!
- A pótfogantyú (9) a tokmánytengelyre történő helyezésével kerül rögzítésre és ennek csavarozásával rögzül. A fúrásmélység határolót (10) a pótfogantyú nyjlásába kell helyezni és a pótfogantyú csavarásával kell rögzíteni.
- Amennyiben hosszabbítót használ, bizonyosodjon meg arról, hogy a hosszabbító paraméterei, a kábelek szakaszai megfelelnek a csavarozó paramétereivel. Ajánlott minél rövidebb hosszabbítót használni! A hosszabbító teljesen ki kell legyen feszítve!
HASZNÁLAT KÖZBEN:
■ A fúrófej kiválasztása
Betonba, téglába, köbe fúráshoz használjon beton fúrásához való fúrófejet! Fém, műanyag, (legtöbb 6 mm-es nyilásátmérőjű) fa fúrásához használjon fém fúrásához való fúrófejet!
Fába történő 6 mm-esnél nagyobb átmérőjű nyílás fúrásához fa fúrásához való fúrófejet használjon!
■ A fúrófej rögzítése

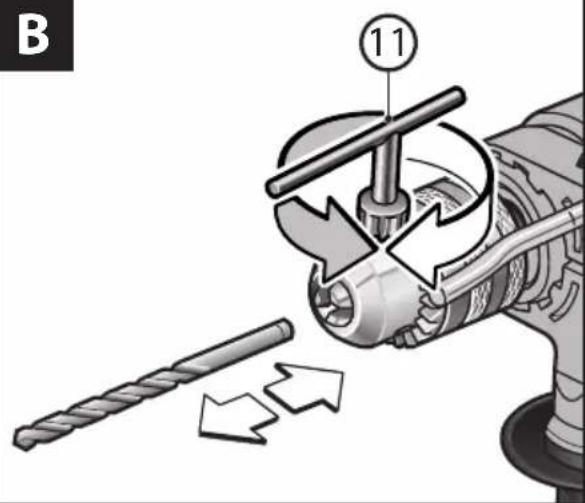

Helyezze be a fúrófejet végig a gyenge fejbe (1) és a kulccsal (11) történő külső gyűrű csavarásának segítségével a kapocs megnyomásával rögzítse, a gépfej gépházán lévő mindhárom nyilás sorban történő használatával (lásd: B. ábra).
■ A fúrásmélység beállítása
A mélység határoló (10) segítségével megállapíthatjuk a fúrás mélységét.
Addig húzzuk a mélység határolót, amíg a fúrófej és a határoló vége megfelel a kíván fúrásmélységnek.
■ Munkatípus megváltoztatása
- Fúrás és csavarok be/kicsavarozása:
Állítsuk be a munkatípus kapcsolót (2) a szimbólummal jelölt «fúrás» pozícióba!
- Ütvefúrás:
Állítsuk be a munkatípus kapcsolót (2) a T szimbólummal jelölt «ütvefúrás» pozícióba!
FIGYELEM! Az ütvefúró (1) működése közben tilos a munkatípust változtatni!
■ Forgásirány változtatása
Mozgassa a forgásirány kapcsolót (3) egészen végig a megfelelő pozícióba! A kapcsolóházon szereplő jelölések: - az órajárással megegyező irányba történő forgás, — az órajárással ellentétes irányba történő forgás.
FIGYELEM! Az ütvefúró (1) működése közben tilos a munkatípust változtatni!
■ Menet kiválasztása
A menetkapcsoló segítségével (8) lehet előzetesen kiválasztani a két fordulatnyomaték tartományt:
I menet: Alacsony fordulatszám tartomány nagy fúrásvagy csavarozás átmérővel.
II menet: Magas fordulatszám tartomány – kis fúrásátmérővel.
FIGYELEM: A menetek kapcsolását álló gép mellett végrehajtani. Ha a menetkapcsolót (8) nem lehet ellenállásig fodítani, enyhén meg kell mozgatni a hajtótengelyt a fúrótokmánnyal.
■ Be/kikapcsolás
Az elektromos szerszám bekapcsolásához nyomja meg a kapcsolót (6) és hagyja lenyomva!
A kapcsoló bekapcsolt pozícióba történő rögzítéséhez nyomja meg a kapcsolózárt (4)!
Az elektromosszerszám kapcsolójának (6) kikapcsolásához, vagy amikos azár (4) blokkolva van, nyomja meg röviden azt, majdtegyeszabaddál!
■ Forgási sebesség beállítása
A kapcsoló (6) nyomásának növelésével vagy csökkenésével beállíthatjuk a forgási sebességet.
A kapcsoló (6) finom megnyomása kisebb forgási sebességet eredményez. Az erősebb nyomás növeli a forgási sebességet.
■ A forgási sebesség szabályozása
A forgási sebességet beállító gomb (5) a kívánt sebesség függvényében szabályozható. Szabályozhatja a sebességet és a működés idejét.
A kívánt forgási sebességet a megmunkált anyagnak és a munkafeltételeknek függvényében kell kiválasztani. Ez a gyakorlati próba ideje alatt beállítható.
A FÚRÓTOKMÁNY CSERÉJE:
FIGYELEM! Az elektromos szerszám bármilyen cseréje elött húzza ki a csatlakozó dugót az aljzatból!
A bal/jobb forgásos ütvefúró fúrótokmánya balmenetes csavar segítségével került rögzítésre. A tokmány cseréje előtt megfelelő csavarral (PH2) elülről, a fúrótokmány nyílásán keresztül csavarozza le ezt a csavart!
A balmenetes csavart jobb oldalra történő csavarozással lehet kicsavarni.
A tokmány (1) leszereléséhez helyezze stabil helyre a fúrógépet, pl. egy munkapadra és helyezze a villás csavarkulcsot (17 mm) a tengelyen található bemetszésbe! Egy kézzel tartsa meg a tokmányt, a másikkal pedig csavarja a kulcsot az óra járásával ellentétes irányba, amíg lecsavarozza a fogantyút (lásd C. ábra)
A tokmány beszerelése fordított sorrendben történik.
A fogantyú alapzatán és a tengely menetén nem lehet semmiféle szennyeződés.
HASZNÁLATTAL KAPCSOLATOS UTASÍTÁSOK:
- Hosszú idejű kis forgási sebességgel történő használat után kapcsolja
be az elektromos szerszámot és körülbelül 3 percen keresztól maximális sebességgel járassa üresben a szerszám lehütése céljából.
- Kerámialapokban történő lyukak fúrása esetén mozgassa a munkatípus kapcsolóját (2) a «fúrás» pozícióba! A lyukak elvégzése után, mozgassa a kapcsolót a «forgással történő fúrás» pozícióba és folytassa forgással!
- Betonba, köbe és falba történő munkáknál használjon szilárd ötvözetű fúrófejet!
- Fémbe történő fúráshoz csak fémböl készült, éles fúrófejeket használjon!
FIGYELEM! A fúrófej helyes kiválasztása minden eljárástípusnál csökkenti a fúrás közbeni rezgést, amely javítja a fúrást.
- A csavarok/csavaranyák be/kicsavarozásánál, amikor a fúrógép tengelye forog, közelítse a csavar/csavanya fejét.
TÁROLÁS ÉS KARBANTARTÁS:
A szerszám nem igényel különleges karbantartást. A szerszámot gyermekektől távol, tisztán kell tartani, óvni a nedvességtől és a portól! A tárolási körülmények ki kell küszöböljék a mechanikus rongálódások vagy a különböző időjárási viszonyok káros hatásainak lehetőségét! Betonba történő fúrást követően a képződött port a szellőzőnyjlások és fogantyú felé irányított sűrített levegővel kell eltávolítani. Ez meggátolja a csapágyak megrongálódását és eltávolítja a port, amely gátolja a motor hűtése számára fontos levegővel való ellátást.
SZÁLLÍTÁS:
Az ütvefúrót hordládában kell szállítani és tárolni, amely megóvja a nedvességtől, a portól és a kisméretű tárgyaktól! Különösen a szellőzőnyílasokat kell védeni! A gépházba bejutó kis elemek rongálhatják a motort!
TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:
Az ütvefúró nem működik:
- Ellenőrizze, hogy a tápkábel helyesen van csatlakoztatva vagy ellenőrizze a biztosítékokat!
Az ütvefúró «akadozik» vagy szikrát képez:
- Ellenőrizze és cserélje ki a szénkeféket!
FIGYELEM! A szénkefék cseréjét csak engedélyezett villanyszerelő végezheti!
- Amennyiben az elektromos szerszám továbbra sem működik, noha
biztosított az áramellátás és a szénkefék jó állapotban vannak, vigye el a garancialapon megjelölt címen szereplő javítómühelybe!
GYÁRTÓ:
PROFIX Sp. z o.o.
Marywilska u. 34,
03-228 Varsó, LENGYELORSZÁG
KÖRNYEZETVÉDELEM:
FIGYELEM! Ez a jel azt jelöli, hogy a használt készüléket tilos egyéb hulladékkal egy helyen elhelyezni (pénzbüntetés terhe mellett). Elektromos és elektronikus gépek veszélyes alkotórészei negatívan befolyásolják a környezetet és az emberek egészségét.
Minden háztartásnak hozzá kell járulnia a használt készülékek visszanyeréséhez és újrahasznosításához. Úgy Lengyelországban, mint Európában megszervezik vagy már létezik a használt készülékek gyűjtési rendszere, melynek keretében az adott készülék minden értékesítési helyén kötelesek átvenni a használt készüléket. Ezenkívül léteznek ilyen típusú készülékek gyűjtő központjai is.
PIKTOGRAMOK:
A névleges táblázatban szereplő rajzok magyarázata:
«Bekapcsolás és működtetés előtt olvassa el a használati utasításokat!»
- «Védőszemüveg használata kötelező!»
- «Porvédő maszk használata kötelező!»
- «Hallásvédő használata kötelező!»
— «Viseljen védőkesztyűt»
A PROFIX cég politikája az, hogy folyamatosan tökéletesítse termékeit, ezért fenntartja magának azt a jogot, hogy a termék specifikációit előzetes tájékoztatás nélkül módosítsa! A használati utasításokban megjelölt ábrák csak példák, ezek kicsit eltérhetnek a megvásárolt eszköz valódi arculatától!
Jelen használati utasítást szerzői jogok védik. A PROFIX Sp. z o.o. társaság írásos hozzájárulása nélküli másolása/sokszorosítása tilos!
PRIEŠ RADEDANT DARBA SUSIPAŽINKITE SU INSTRUKCIJA.
- LT
- Örizze meg az összes munkavédelmi figyelmeztetést és utasítást későbbi felhasználás céljából!
- FIGYELEM! Általános munkavédelmi szabályok: Munkahelyi biztonság:
- FIGYELEM! A szerszám biztonságos használatával kapcsolatos általános szabályok:
- Elektromos biztonság:
- FIGYELEM! A szerszám használatának biztonságával kapcsolatos általános figyelmeztetések:
- Személyi biztonság:
- FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések: Az elektromos szerszám használata és gondozása:
- FIGYELEM! A szerszám biztonságos használatára vonatkozó általános figyelmeztetések:
- Javítás:
- FIGYELEM! ÜTVEFÚRÓ, biztonságra vonatkozó figyelmeztetések -
- AZ ÜTVEFÚRÓ FELÉPÍTÉSE ÉS RENDELTETÉSE:
- ■Elemek
- Figyelmeztetések:
- HASZNÁLAT ELÖTT:
- HASZNÁLAT KÖZBEN:
- ■ A fúrófej kiválasztása
- ■ A fúrófej rögzítése
- ■ A fúrásmélység beállítása
- ■ Munkatípus megváltoztatása
- ■ Forgásirány változtatása
- ■ Menet kiválasztása
- ■ Be/kikapcsolás
- ■ Forgási sebesség beállítása
- ■ A forgási sebesség szabályozása
- A FÚRÓTOKMÁNY CSERÉJE:
- A balmenetes csavart jobb oldalra történő csavarozással lehet kicsavarni.
- HASZNÁLATTAL KAPCSOLATOS UTASÍTÁSOK:
- TÁROLÁS ÉS KARBANTARTÁS:
- SZÁLLÍTÁS:
- TIPIKUS MEGHIBÁSODÁSOK ÉS EZEK MEGOLDÁSA:
- Az ütvefúró nem működik:
- Az ütvefúró «akadozik» vagy szikrát képez:
- GYÁRTÓ:
- KÖRNYEZETVÉDELEM:
- PIKTOGRAMOK:
- PRIEŠ RADEDANT DARBA SUSIPAŽINKITE SU INSTRUKCIJA.
Márka : Tryton
Modell : TDW1050A
Kategória : Fúró
