FZR 5611-B - Fűnyíró Fieldmann - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen FZR 5611-B Fieldmann PDF formátumban.
| Terméktípus | Benzinmotoros fűnyíró |
| Márka | Fieldmann |
| Modell | FZR 5611-B |
| Motortípus | 4 ütemű OHV, léghűtéses |
| Lökettérfogat | 196 cm³ |
| Névleges teljesítmény | 3,5 kW (4,7 LE) |
| Motor fordulatszám | 2900 ford/perc |
| Indítórendszer | Indítókötelező |
| Üzemanyag típusa | Ólmozatlan benzin, min. 95 oktán |
| Üzemanyagtartály kapacitása | 1,0 L |
| Olaj típusa | SAE30 vagy 15W-40 |
| Olajkapacitás | 0,6 L |
| Vágási szélesség | 560 mm |
| Vágási magasság állítása | Központi, 6 pozíció, 25–75 mm |
| Fűgyűjtő kapacitása | 75 L |
| Fűnyírási funkciók | Fűgyűjtés, hátsó kihordás, oldalsó kihordás, mulcsozás |
| Alváz anyaga | Acél |
| Kerékméret (Elöl/Hátul) | 200 mm / 280 mm |
| Súly | 33,9 kg |
| Zajszint (Lwa) | 98 dB(A) |
| Maximális rezgésszint | 5,822 m/s² (K=1,5) |
| Maximális lejtő | 20° |
| Garancia | 24 hónap |
Gyakran ismételt kérdések - FZR 5611-B Fieldmann
Felhasználói kérdések a következőről FZR 5611-B Fieldmann
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét FZR 5611-B - Fieldmann és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. FZR 5611-B márka Fieldmann.
HASZNÁLATI ÚTMUTATÓ FZR 5611-B Fieldmann
Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ
Köszönjük, hogy megvásárolta ezt a kerti benzines rotációs fünyírót. Mielőtt használni kezdi, fi gyelmesen olvassa el ezt a használati útmutatót és őrizze meg a későbbiekre.
TARTALOM
- ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK....64
Fontos biztonsági figyelmeztetések 64
Csomagolás 64
Használati útmutató 64 - A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA ...... 65
- A FÚNYÍRÓ LEÍRÁSA....67
- ÖSSZEÁLLÍTÁS/ELŐKÉSZÍTÉS 67
VEGYE KI A FÜNYÍRÓT A KARTONDOBOZBÓL 67 - A FÚNYÍRÓ ÖSSZEÁLLÍTÁSA 68
- A FÜNYÍRÓ BEKAPCSOLÁSA ELÖTT....69
Olaj betöltése....69
Üzemanyag feltöltése....69 - A FÜNYİRÖ KEZELÉSE ÉS ÜZEMELTETÉSE 70
A fünyíró beindítása 70
A kerékmeghajtás kezelése....71
A benzines fünyíró használatának módjai....71
Vágás és a fű összegyűjtése a kosárba 71
Vágás és a fü hátsó kidobása 71
Vágás oldalsó kidobással....71
Mulcsozás....72
A vágási magasság beállítása 72
A vágókések cseréje 72
Olajcsere 72 - BIZTONSÁGI UTASÍTÁSOK 73
Általános biztonsági előírások....73
Használati utasítások....73 - KARBANTARTÁS 74
A gyep gondozása....74
Karbantartás....75
Szerviz 75
A jótállás nem vonatkozik 76
Tárolás 76 - MÜSZAKI ADATOK....77
- A RENDSZERES KARBANTARTÁSI INTERVALLUM....78
- HIBAÉSZLELÉS ÉS HIBAELHÁRÍTÁS 79
- MEGSEMMISÍTÉS 80
1. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK
A terméket gondosan csomagolja ki és ügyeljen arra, hogy ne dobjon ki semmit, mielőtt minden alkatrészt meg nem talál.
A gépet tartsa száraz helyen és gyermekektől távol.
* Olvassa el az összes fi gyelmeztetést és utasítást. A fi gyelmeztetések és utasítások fi gyelmen kívül hagyásának áramütés, tűz és/vagy komoly sérülés lehet a következménye.
CSOMAGOLÁS
A termék védőcsomagolásban van, hogy az átszállítás közbeni sérüléstől védve legyen. Ez a csomagolás újrahasznosítható anyagból készült.
HASZNÁLATI ÚTMUTATÓ
Mielőtt használni kezdi a gépet, olvassa el a következő biztonsági előírásokat és a használati utasításokat. Ismerkedjen meg a kezelőelemekkel és a készülék helyes használatával. Az útmutatót gondosan őrizze meg későbbi szükség esetére. Javasoljuk, hogy legalább a jótállás idejére őrizze meg a termék eredeti dobozát, csomagolását, pénztárbizonylatát és jótállási jegyét.
Szállítás esetén csomagolja vissza az eredeti gyári csomagolásba, így maximális védelmet biztosít számára (pl. költözés vagy szervizbe küldés esetén).
Megjegyzés: Ha a gépet újabb személynek adja el, az útmutatóval adja át. A használati útmutató utasításainak betartása a gép helyes használatának alapja. A használati útmutató szintúgy tartalmaz utasításokat a kezelésre, karbantartásra és javításra vonatkozóan.
A gyártó nem felel az útmutató utasításainak be nem tartásából adódó balesetekért vagy károkért.
2. A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA
Üzembe helyezés előtt fi gyelmesen olvassa el a használati útmutatót.
Másokat tartson távol a munkaterülettől.
Vigyázat, forgó kések! Védekezzen a végtagok sérülésének veszélye ellen.
Mérgező gázok kibocsátása. A benzines fűnyírót ne használja zárt, vagy nem szellőző helyen.
Forró felületek, égési sérülés veszélye!
Karbantartás előtt kapcsolja ki a motort és csavarja ki a gyújtógyertyát.
Soha ne föltsön bele üzemanyagot, ha jár a motor.
Arra fi gyelmeztet, hogy az utasítások be nem tartása esetén személyi sérülés, halál, vagy a gép sérülésének veszélye fenyeget.
Használjon fülvédőt. Védje a látását. Gondoskodjon a légutak védelméről.
Állandóan tartson biztonságos távolságot a mozgó alkatrészektől.
Lejtön a szintvonalak mentén, ne felfelé és lefelé haladjon.
Megfelel minden vonatkozó európai irányelvnek.
A benzin rendkívül gyúlékony, ezért üzemanyag betöltése előtt hagyja a motort 2 percig hűlni.

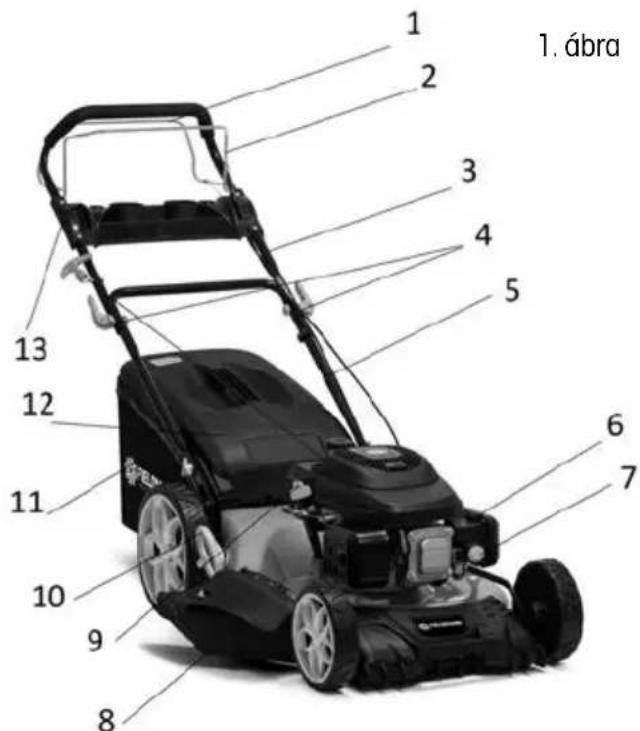

3. A FÜNYÍRÓ LEÍRÁSA
- A futómű karja
- Kapcsoló- / fékkar
- Felső fogantyúrész
- Gyorsrögzítő csavarok
- Alsó fogantyúrész
- A légszűrő fedele
- Üzemanyag-befecskendező pumpa – Primer
- Oldalkidobó terelőlap
- Dugasz nívópálcával
- A vágási magasság beállítására szolgáló kar
- Kosár
- A kosár fedele
- Fogantyú-panel
4. ÖSSZEÁLLÍTÁS/ELŐKÉSZÍTÉS
A benzines fünyíró összeállítása és beindítása előtt fi gyelmesen olvassa el a teljes használati útmutatót és a benne szereplő utasításokat.
⚠️ FONTOS INFORMÁCIÓK: A fűnyírót ÜZEMANYAG ÉS OLAJ NÉLKÜL szállítjuk.
Az Ön új fünyírója a gyártóüzemben kipróbálásra került, ezért a motorban minimális mennyiségű maradék olaj lehet.
VEGYE KI A FÜNYÍRÓT A KARTONDOBOZBÓL
Vegye ki a fünyírót a kartondobozból és ellenőrizze, nem maradtak-e a dobozban alkatrészek.
5. A FÜNYÍRÓ ÖSSZEÁLLÍTÁSA
⚠️ FONTOS INFORMÁCIÓK: Óvatosan nyissa szét a fűnyíró fogantyúját, ne csípje be és ne sértse meg a fűnyíró kezelőzsinójrát.
1. A FOGANTYÚ ÖSSZEÁLLÍTÁSA
- Dugja be a fogantyú alsó részét (2. ábra – 1. pont) a megfelelő nyílásokba a fúnyírón (ld. a nyilat) és rögzítse csavarral és anyával.
- Az alsó beszereléshez a fogantvú magasságát a kiválasztott helyzetnek megfelelően állítiga be. 2b ábra.

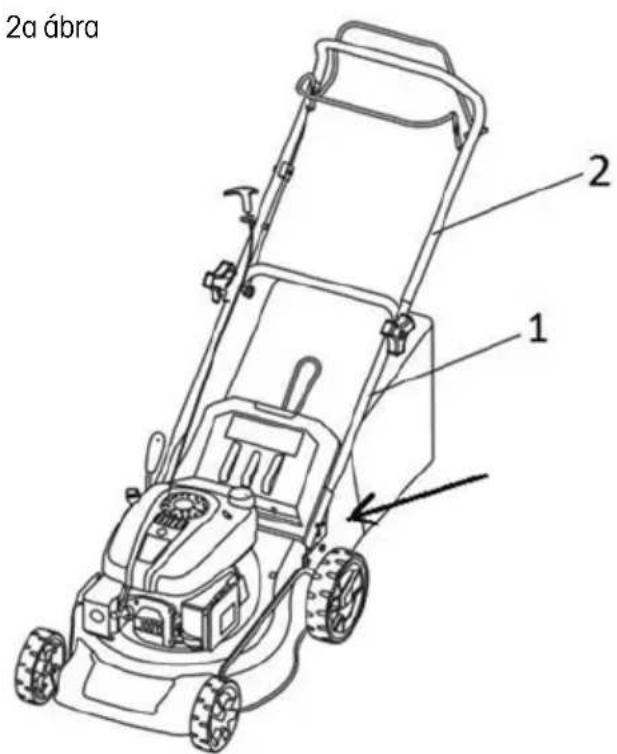

- Csatlakoztassa a fogantyú felső részét (2a. ábra – 2. pont) a fogantyú alsó részéhez a mellékelt gyorskioldós csavarok és a szárnyas anyacsavarok segítségével (2c. ábra).

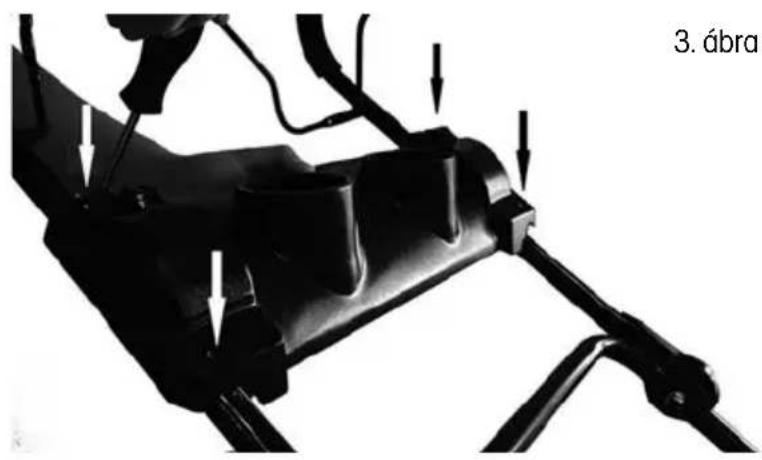

Rögzítse a fogantyú műanyag paneljét a mellékelt csavarok segítségével (3. ábra)

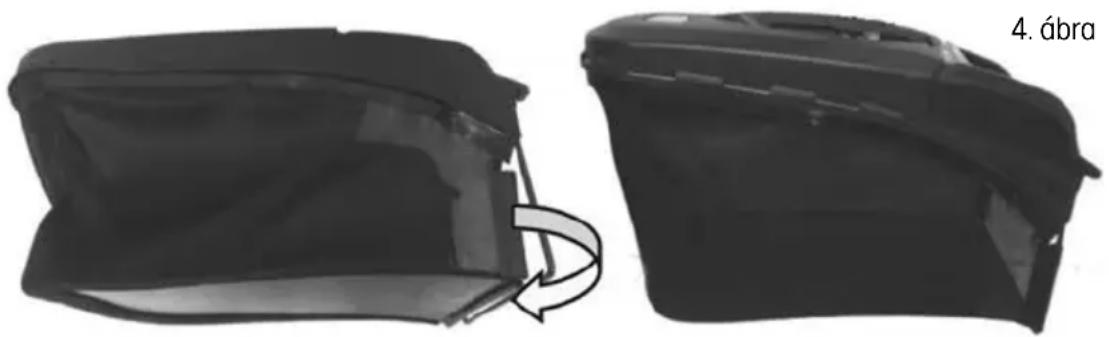

3. A KOSÁR ÖSSZEÁLLÍTÁSA
Rögzítse a kosár textil részének szélein levő műanyag kampókat az acélszerkezethez (4. ábra)
⚠️ FONTOS FIGYELMEZTETÉS: A kosár telítettségjelzővel van ellátva. Ez egy műanyag csapószelep a kosár hátsó részében. Ha a kosár nincs tele, a csapó nyitva van. Ha becsukódik, a kosarat ki kell üríteni.
6. A FÜNYÍRÓ BEKAPCSOLÁSA ELÖTT
OLAJ BETÖLTÉSE
A fünyírót motorolaj nélkül szállítjuk. Az első beindítás előtt töltsön bele SAE30 vagy 15W-40 motorolajat (kb. 600 ml-t) az alábbiak szerint.
- Az olaj beöntésekor állítsa a fúnyírót egyenes felületre.

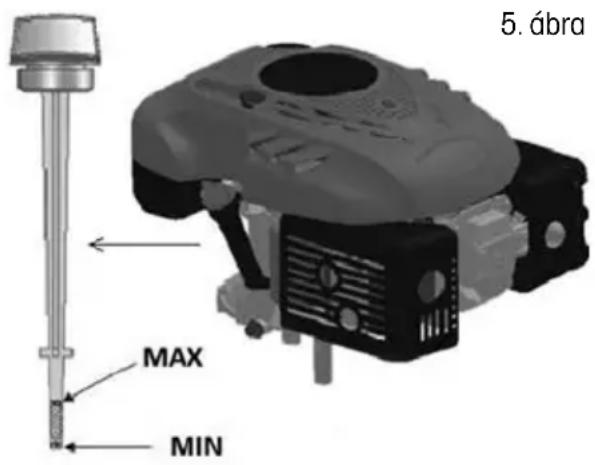

- Vegye ki a dugaszt a nívópálcával az olajtöltő nyílásból (5. ábra).
- Az olaj beöntése után tegye vissza a nívópálcát a nyílásba és csavarja be.
- Az olajszintnek a felső (MAX) és az alsó (MIN) határérték között kell lennie (5. ábra).
Figyelem! NE TÖLTSE TÚL az olajtartályt, különben a beindítás után a kipufogóból nagy mennyiségű füst távozik.
⚠️ FONTOS INFORMÁCIÓK: Az olajszintet a fűnyíró minden használata előtt ellenőrizze. Szükség esetén töltse fel az olajat. Az olajat a nívópálca MAX jelzéséig töltse.
⚠️ FONTOS INFORMÁCIÓK: A motorolajat az első 5 óra üzemelés után, majd minden 25 üzemóra után cserélje ki.
ÜZEMANYAG FELTÖLTÉSE
Ehhez a motortípushoz a megfelelő üzemanyag a NATURAL 95
Az üzemanyagtartály fedelének lecsavarása után töltse be az üzemanyagot. Az üzemanyagot az üzemanyagtartály nyíláság töltse, de ne töltse túl a tartályt.
Mindig friss, tiszta és engedélyezett ólommentes, min. 95-ös oktánszámú benzint használjon.
Figyelem! Ha az olaj vagy az üzemanyag a töltés közben a fünyíróra cseppen, azonnal törölje le. Az üzemanyagot ne tárolja, ne töltse és ne használja nyílt láng közelében.
Figyelem! Az alkohollal kevert, vagy etanol vagy metán adalékot tartalmazó üzemanyagok megköthetik a nedvességet, ami a tárolás során szeparálódhat és savképződést okozhat. Tárolás közben így a savak kipárolgásai károsíthatják a fűnyíró motorjának üzemanyagrendszerét. Ilyen üzemanyagok a fűnyíróban nem használhatók.
⚠️ FONTOS INFORMÁCIÓK: Ha a fűnyírót több, mint 30 napig nem fogja használni, engedje ki az üzemanyagtartály tartalmát, indítsa be a motort és működtesse, amíg ki nem ürül az üzemanyag-vezeték és a karburátor (a motor magától leáll). Ezzel elkerülheti a későbbi gondokat a motorral. A következő használat előtt töltsön friss üzemanyagot a tartályba.
7. A FÜNYÍRÓ KEZELÉSE ÉS ÜZEMELTETÉSE

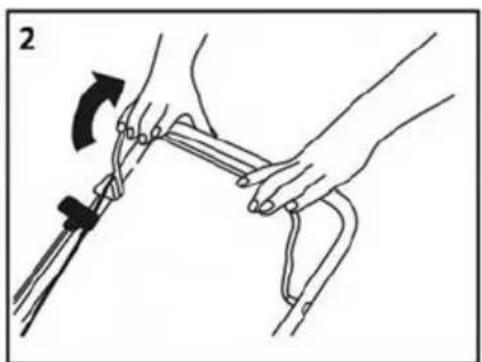

A FÜNYÍRÓ BEINDÍTÁSA

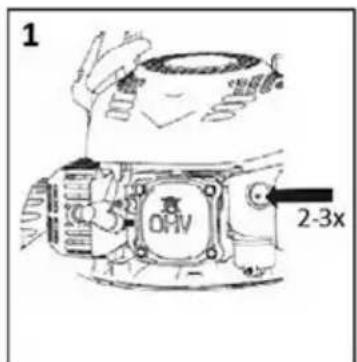

- Ha a motor hideg, indítás előtt nyomja meg 2-3-szor az üzemanyag-befecskendező pumpát (6. ábra – 1. pont).
Ha a motor bemelegedett, már nincs szükség az üzemanyag-befecskendező pumpa használatára. - Húzza a kapcsoló-/fékkart a fogantyúhoz és tartsa (6. ábra – 2. pont), majd húzza meg az indítózsinórt (6. ábra – 3. pont). A motornak legkésőbb 3-4 berántás után be kell indulnia.
-
A motort a kapcsoló- / fékkar elengedésével kapcsolhatja ki.
-
ábra
Figyelem! A motor első beindítása után kis mennyiségű füst távozhat, mivel a motor védőrétege leég. Ez normális jelenség, nem jelent hibát.
A KERÉKMEGHAJTÁS KEZELÉSE

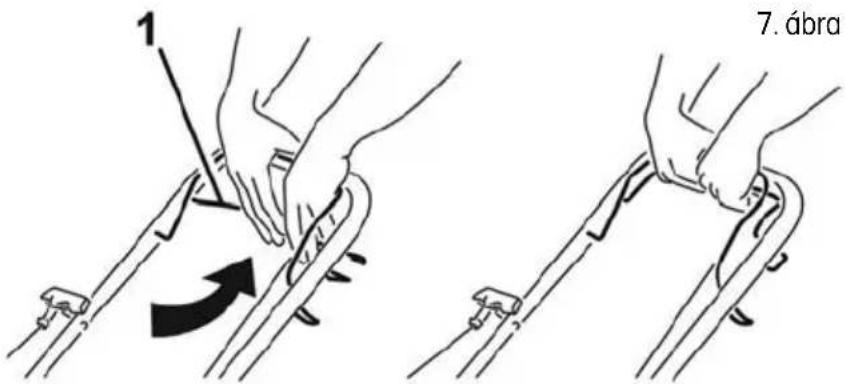

A kerékmeghajtás a futómű karjának (7. ábra – 1. pont) segítségével vezérelhető Ha a kart a fogantyú felé húzza, a fúnyíró elindul.
A megállításhoz engedje el a kart. Ez a fünyíró egy, állandó sebességfokozattal rendelkezik.
A BENZINES FÜNYÍRÓ HASZNÁLATÁNAK MÓDJAI
Vágás és a levágott fű összegyűjtése a fügyűjtő kosárba
Vágás és a levágott fű hátsó kidobása
Vágás oldalsó kidobással
Mulcsozás - vágás és a levágott fű szabad elhelyezése a gyepen
Figyelem! Ne használja a fünyírót 20°-nál meredekebb lejtön, fennáll a motor megakadása!
VÁGÁS ÉS A FÜ ÖSSZEGYÜJTÉSE A KOSÁRBA
Ha fel van helyezve a gyűjtőkosár, a levágott fű a kosárba kerül.
Figyelem! Ha a nyírott fű összeszedése gyenge, növelje a fűnyírási magasságot, és győződjön meg róla, hogy a gyep nem nedves.
VÁGÁS ÉS A FÜ HÁTSÓ KIDOBÁSA
Ha nincs felhelyezve a gyűjtőkosár, a kosár fedele ún. terelőlapként működik, amely a levágott füvet a föld felé irányítja. A fűnyíró mögött így a levágott fűből sor képződik.
VÁGÁS OLDALSÓ KIDOBÁSSAL
Figyelem! Az oldalkidobó terelőlap behelyezését és eltávolítását kizárólag kikapcsolt motor mellett végezze.

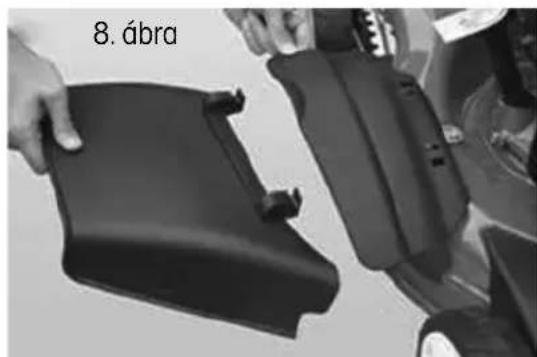

Kézzel emelje fel az oldalsó kidobónyílás fedelét és helyezze fel az oldalkidobó terelőlapot (8. ábra). Oldalsó kidobással történő vágás esetén a kidobójáratba be kell helyezni a mulcsozó dugót.
Figyelem! A mulcsozó dugó behelyezését és eltávolítását kizárólag kikapcsolt motor mellett végezze.
Figyelem! Mulcsozáshoz kizárólag eredeti mulcsozó betétet használjon.

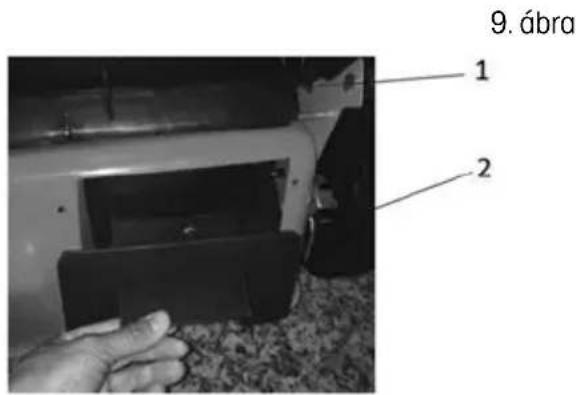

- Vegye le a kosarat és a kezével tartsa meg a kosár műanyag fedelét (9. ábra – 1. pont).
- Tegye a mulcsozó dugót a kidobójáratba (9. ábra – 2. pont) és ellenőrizze, hogy valóban stabilan áll-e.
⚠️ FONTOS INFORMÁCIÓK: Ne egyszerre vágja le a túl nagyra nőtt füvet, így elkerülheti a fűnyíró mechanizmusának és motorjának túlterhelését.
A VÁGÁSI MAGASSÁG BEÁLLÍTÁSA
A vágási magasságot központilag állíthatja be a vágási magasság központi beállítására szolgáló kar segítségével (1. ábra – 10. pont).
25 és 75 mm között választhat. A gyepek nagy részének vágásához a legmegfelelőbb a közepső vágási magasság. A legalacsonyabb állás választása esetén sérülhet a gyep.
Figyelem! A maximális hatékonyság érdekében mindig legfeljebb a fű hosszának az 1/3-át vágja le. A túl nagyra nőtt füvet fokozatosan nyírja, és minden nyíráskor egy fokozattal csökkentse a vágási magasságot. Ha meg akarja órizni a jó minőségű gyepet, ne használja a legalsó vágási magasságot.
A VÁGÓKÉSEK CSERÉJE
Figyelem! Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel.

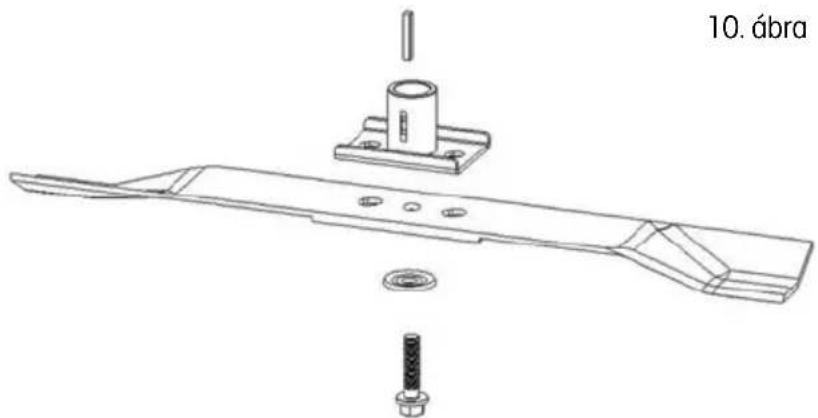

Ha ki szeretné cserélni a vágókést, szerelje le a csavart (10. ábra). Az ábra szerint végezze el a szerelést. Húzza meg a csavart. A meghúzási nyomaték 40 Nm. A kés cseréjekor egyúttal cserélje ki a kés rögzítőcsavarját is.

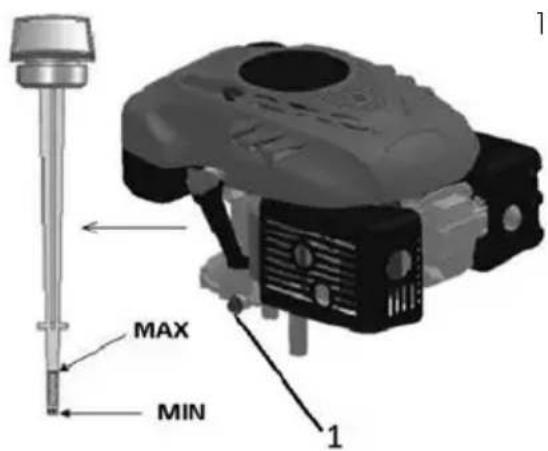

OLAJCSERE
Figyelem! Javasoljuk, hogy ehhez lépjen kapcsolatba a szakszervizzel.
A kieresztő dugó a motor alatt található (11. ábra – 1. pont). Helyezzen a motor alá egy megfelelő edényt a használt olaj felfogásához, és húzza ki a dugót. Billentse meg a fúnyírót, hogy az összes olaj kifolyhasson a tartályból.
Az olaj leengedése után helyezze vissza a dugót a nyílásba, ellenőrizze, hogy a helyén van-e, és törölje le az esetleges olajcseppeket.
Töltsön a tartályba SAE30 vagy 15W-40 típusú olajat A nívópálca behelyezése és becsavarása után az olajszintnek a Min. és a Max. jelzés között kell lennie (11. ábra). Ne töltse túl az olajtartályt.
Indítsa be a motort és rövid ideig működtesse. Állítsa le a motort, várjon 1 percig, majd mérje meg az olajszintet a tartályban. Szükség esetén töltse fel az olajat a szükséges szintre.
Ez a termék kizárólag fű nyírására szolgál. Ne használja a készüléket a rendeltetésszerű használattól eltérő módon. Ellenkező esetben a készülék károsodása vagy sérülés veszélye fenyeget.
Soha ne engedje, hogy gyermekek vagy az útmutatót nem ismerő személyek használják a gépet.
A fünyírót használó személy felelős a munkaterületen található személyek biztonságáért.
A fünyírót soha ne használja más személyek, gyerekek vagy szabadon szaladgáló állatok közvetlen közelében.
A fünyírás megkezdése előtt ellenőrizze a terepet, ahol a fünyírót használja, és távolítsa el a köveket, drótokat, cserepeket, csontokat és más idegen tárgyakat, amelyek beakadhatnának vagy kivágódhatnának és sérülést okozhatnának.
HASZNÁLATI UTASÍTÁSOK
* Minden anyát, szegecset és csavart alaposan rögzíteni kell, úgy, hogy a készülék biztonságos és üzemkész állapotban legyen.
* A fünyírót soha ne használja a gyűjtőkosár vagy a védőfedél nélkül.
A fúnyírót soha ne használja, ha a kés pengéi lazák. Mindig előre ellenőrizze, hogy a megfelelő csavarok jól meg vannak-e húzva. A tompa pengéket ki kell élesíteni, mégpedig egyenletesen.
A sérült pengékkel rendelkező kést ki kell cserélni.
Ha a fünyíróval dolgozik, használjon hosszú szárú nadrágot és stabil cipőt.
A fúnyírót soha ne indítsa be zárt vagy rosszul szellőző helyen, ahol a kipufogógáz felgyülhet. A motorból távozó gáz szénmonoxidot tartalmaz, ami életveszélyes.
Csak megfelelő fényviszonyok mellett dolgozzon (nappali fénynél, vagy elégséges mesterséges világítás mellett).
Ne használja a fúnyírót esőben, vagy ha a fú nedves.
Különös óvatossággal végezze a fünyírást, ha a talaj lejt vagy emelkedik. Mindig ferdén nyírjon, a szintvonalakkal párhuzamosan, soha ne merőlegesen rájuk, azaz fel/le.
A fűnyírót soha ne hagyja felügyelet nélkül menni, ha nincs mellette, kapcsolja ki a motort.
Indításkor soha ne emelje meg a fünyíró hátsó részét és soha ne közelítsen a végtagjaival az alvázhoz vagy a hátsó kidobónyíláshoz, ha a motor jár.
Soha ne módosítsa a motor sebességének beállítását.
Kerékmeghajtású fünyíró esetén engedje ki a kerékmeghajtást, mielőtt bekapcsolja a motort.
A fünyírót soha ne helyezze át működő motorral.
- Állítsa le a motort, és csavarja ki a gyújtógyerlyát az alábbi esetekben:
- mielött bármilyen tevékenységet folytat a vágófedél vagy a hátsó fűkidobó nyílás alatt.
- a gép karbantartása, javítása vagy ellenőrzése előtt.
- a fünyíró felemelése vagy áthelyezése előtt.
- ha a fünyírót felügyelet nélkül hagyja, vagy ha módosítani akarja a vágási magasság beállítását.
- a gyűjtőzsák leszerelése és kiürítése előtt.
- ha idegen tárgynak ütközik, állítsa meg a motort, és a fünyírót gondosan nézze át, hogy kizárja a meghibásodás lehetőségét. Meghibásodás esetén vigye a fünyírót szakservizbe javítás céljából.
⚠ VIGYÁZAT: A motor kikapcsolása után a vágókés még néhány másodpercig forog.
- ha a fünyíró abnormálisan rázkódik (azonnal keresse meg és távolítsa el a rázkódás okát).
- a biztonságos működés érdekében rendszeresen ellenőrizze, hogy a szelepek, csavarok és anyák meg vannak húzva a fűnyíróban.
VIGYÁZAT: AZ ÜZEMANYAG ERŐSEN GYÚLÉKONY FOLYADÉK.
Az üzemanyagot erre szolgáló edényben tartsa.
Az üzemanyagot csak nyílt vagy jól szellőző helyen töltse. Az üzemanyaggal való tevékenység alatt ne dohányozzon és ne használjon mobiltelefont.
Üzemanyagot csak akkor töltsön, ha a motor ki van kapcsolva. Soha ne nyissa ki az üzemanyag-tartályt és ne töltsön bele üzemanyagot, ha a motor forró vagy jár.
Ha kifolyik a benzin, ne indítsa el a motort. Távolítsa el a fűnyírót onnan, ahol az üzemanyag kifolyt, és vigyázzon, nehogy valami meggyulladjon. A munkát csak azután folytassa, hogy a kifolyt üzemanyag elpárolgott, és az üzemanyag göze eloszlott;
* Üzemanyagtöltés után jól csavarja be az üzemanyagtartály tetejét és az üzemanyagkanna kupakját.
VIGYÁZAT: Karbantartás vagy javítás előtt állítsa le a motort és csavarja ki a gyújtógyerhyát.
9. KARBANTARTÁS
A GYEP GONDOZÁSA
A füves terület típusától függően különböző gondozási módokra van szükség;
Ezért mindig olvassa el a vetőmag csomagolásán található utasításokat, melyek az adott területen való növekedés körülményei között adnak tanácsot a vágási magasságra.
Ne feledje, hogy a füfélék nagy része szárból és egy vagy több levélből áll.
A levelek teljes levágása esetén károsodik a gyep, és sokkal nehezebben fog újra nőni.
- Általánosságban a következő utasítások érvényesek:
- a túl alacsony vágás megsérti a gyökereket, aminek a következménye „foltos” megjelenés;
- nyáron magasabb vágás szükséges, hogy védje a talajt a kiszáradástól;
- nedves fű vágása csökkentheti a kés hatékonyságát, mivel ráragadhat a fű és kiszakíthatja a füves növényzet;
- nagyon magas fű esetén ajánlott először a legmagasabb vágási magasságon vágni, majd két-három nap múlva megismételni a vágást.
A gyep szebb lesz, ha azonos magasságban, rendszeresen és az egész felületen vágják, felváltva a két irányban.
KARBANTARTÁS
Figyelem! A fünyírót a fogantyú oldalára fordítsa (a fünyíró hátsó része).
* Minden anyát, szegecset és csavart alaposan rögzíteni kell, úgy, hogy a készülék biztonságos és üzemkész állapotban legyen. A rendszeres karbantartás alapvető feltétele a felhasználó biztonságának, a fűnyíró működőképessége és magas teljesítménye megőrzésének.
A gépet benzinnel a tartályában soha ne tárolja olyan épületben, ahol a kipárolgás kapcsolatba kerülhet nyílt lánggal, szikrával vagy magas hőmérséklet forrásával.
Bármilyen zárt helyen való tárolás előtt hagyja a motort kihülni.
Tüzveszély csökkentése érdekében gondoskodjon róla, hogy a fünyírón, különösen a motoron, a kipufogó hangtompítóján, az akkumulátoron, valamint a tartalék benzin tárolási helyén ne maradjon fű, falevelek vagy túl sok kenőanyag.
Rendszeresen ellenőrizze a terelőlap és a gyűjtőkosár állapotát; sérülés esetén cserélje ki őket.
Az üzemanyag kiengedését jól szellőző helyen, hideg motor mellett végezze.
A vágókés levétele vagy felszerelése esetén használjon vastag védőkesztyűt.
A vágókés pengéjének minden élesítése után ellenőrizni kell a kiegyensúlyozását.
VIGYÁZAT: Karbantartás vagy javítás előtt állítsa le a motort és csavarja ki a gyújtógyerlyát.
Rendszeresen ellenőrizze a fűnyírót és gondoskodjon az alváz alsó részében levő fű eltávolításáról.
Rendszeresen kenje megfelelő kenőanyaggal az alváz tengelyét és a csapágyakat.
Rendszeresen ellenőrizze a kések állapotát, mivel alapvetően befolyásolják a fűnyíró teljesítményét. A kések mindig legyenek élesek és kiegyensúlyozottak.
Rendszeres időközönként ellenőrizze, hogy valamennyi csavar és anya megfelelően meg van-e húzva. Az elhasznált vagy rosszul meghúzott anyák és csavarok a motor vagy a váz komoly sérülését okozhatják.
Ha a kés hirtelen akadályba ütközik, a fünyírót állítsa le és vigye szakszervizbe.
KÉS: préselt acélból készült. A legjobb vágás érdekében rendszeresen, körülbelül 25 óra működés után élesítse a kést. Győződjön meg róla, hogy a kés mindig megfelelően ki van-e egyensúlyozva. Ebből a célból tegyen a kés középső nyílásába egy (kb. 2-3 mm átmérőjű) kis vas tengelyt. Ha a kés megfelelően ki van egyensúlyozva, a tengely vízszintes helyzetben marad.
Ha a kés nem marad vízszintes helyzetben, cserélje ki.
A kés leszerelésekor csavarja ki a csavart, ellenőrizze a kés hordozó részét. Ha az alkatrészek elhasználódtak vagy sérültek, cserélje ki öket.
⚠ VIGYÁZAT: Csak eredeti pótalkatrészeket használjon. A gyenge minőségű pótalkatrészek a fűnyíró komoly meghibásodását okozhatják és fenyegethetik az Ön biztonságát.
SZERVIZ
Amennyiben a termék megvásárlása után bármilyen hibát tapasztal, vegye fel a kapcsolatot a szervizrészleggel. A termék használata során tartsa be a mellékelt használati útmutató utasításait.
A reklamáció elutasításra kerül, ha a terméket módosította, vagy nem tartotta be a használati útmutató utasításait.
A JÓTÁLLÁS NEM VONATKOZIK
A gép funkcionális részeinek használat közbeni természetes elhasználódására.
A gép rendes karbantartásával összefüggő szerviz-beavatkozásokra (pl. tisztítás, kenés, beállítás, stb.) A külső hatások (pl. éghajlati viszonyok, por, nem megfelelő használat, stb.) által okozott hibákra.
A gép leesése, ütközése és hasonlók miatti mechanikus sérülésekre
A nem szakszerű bánásmód, túlterhelés, nem megfelelő alkatrészek, nem alkalmas szerszámok használata és hasonlók által okozott károkra.
Az olyan reklamált termékek esetén, amelyek nem voltak megfelelően biztosítva a szállítás során a mechanikus sérülések ellen, az esetleges károkért kizárólag a tulajdonos felelős.
TÁROLÁS
Ha a gépet hosszabb ideig nem használja, az alábbi utasítások alapján tárolja. Ezzel meghosszabbítja a gép élettartamát.
Teljesen engedje ki az üzemanyagot a tartályból és a karburátorból.
Csavarja ki a gyújtógyertyát és a nyílásba öntsön egy kevés motorolajat. Finoman húzza meg az indítókart 2-3-szor.
Egy tiszta ronggyal tisztítsa meg a külső felületeket. A gépet tiszta és száraz helyen tárolja.
- MÜSZAKI ADATOK
| Motor XP200 | |
| A motor típusa OHV, léghűtéses, 4-ütemű | |
| Névleges teljesítmény 3,5 kW | |
| A motor fordulatszáma 2900 ford./perc | |
| Hengerűrtartalom 196 cm | ^3 |
| Indítás Húzással | |
| Az üzemanyagtartály térfogata 1,0 liter | |
| Ajánlott üzemanyag Benzin - ólommentes, min. 95-ös oktánszámú | |
| Az olajtartály úrtartalma 0,6 l | |
| Ajánlott olaj SAE30, 15W-40 | |
| A vágási magasság beállítása Központi, 6 állás | |
| A vágási magasság beállítható terjedelme | 25-75 mm |
| A fűnyírás szélessége 560 mm | |
| A kerekek mérete | Első 200 mm, hátsó 280 mm |
| A gyűjtőkosár kapacitása | 75 l |
| Készülékház | acél |
| Deklarált zajszint | 98 dB(A) |
| Maximális vibrációs szint | 5,822 m/s (K=1,5) |
| Súly | 33,9 kg |
A szöveg és müszaki paraméterek változtatásának joga fenntartva.
Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva.
11. A RENDSZERES KARBANTARTÁSI INTERVALVALLUM
| A rendszeres karbantartási intervallumokathavi vagy órás intervallumban végezze, attól függően, hogy melyik következik be előbb | Minden használat előtt | Új gép esetén 5 üzemóra után | 6 havonta vagy 25 üzemóra után | Minden évben | |
| A gép tisztítása, a csatlakozó csavarok meghúzása | X | ||||
| Motorolaj | Szintellenőrzés | X | |||
| Csere | X | X | |||
| Légszűrő | Ellenőrzés X | ||||
| Tisztítás | X | ||||
| Csere | X | ||||
| Gyertya | Ellenőrzés és tisztítás | X | |||
| Csere | X | ||||
| Ellenőrizze a meghajtási mechanizmust | Ellenőrzés X(*) | ||||
| Üresjárat | Ellenőrzés és beállítás | X(*) | |||
| A szelepek holtjátéka | Ellenőrzés és beállítás | X(*) | |||
| Égéstér | Tisztítás | ||||
| Üzemanyagcső | Ellenőrzés és tisztítás | X(*) | |||
| Teljes megelőző kontroll | X(*) | ||||
* ezt a karbantartást bizza szakszervizre
Figyelem! Ha a fünyírót nehéz vagy poros körülmények között használja, cserélje ki az olajat és tisztítsa a légszürőt gyakrabban
- HIBAÉSZLELÉS ÉS HIBAELHÁRÍTÁS
| Probléma Valószínű ok Intézkedés | ||
| A motort nem lehet elindítani | A szívatószelep rossz helyzetben van Állítsa a szívatókart a megfelelő helyzetbe | |
| Az üzemanyagtartály üres Tõltse fel a tartályt üzemanyaggal | ||
| A légszűrő szennyezett Tisztítsa ki a légszűrőt | ||
| Laza gyújtógyertya Húzza meg a gyújtógyertyát 25-30 Nm-re | ||
| A gyújtókábel meglazult vagy nem csatlakozik a gyújtógyertyához | Csatlakoztassa a gyújtókábelt a gyújtógyertyahoz | |
| Nem megfelelő rés a gyertya elektródái között | Szereljen be egy új gyújtógyertyát megfelelő távolsággal az elektródák között | |
| Hibás gyújtásmodul Vegye fel a kapcsolatot a szervizzel | ||
| A motort nehéz elindítani, vagy elveszíti a teljesítményét | Szennyeződés, víz vagy régi üzemanyag a tartályban | Engedje le az üzemanyagot és tisztítsa ki a tartályt. Tõltse fel a tartályt friss tiszta üzemanyaggal |
| Eldugult szellőzőnyílás az üzemanyagtartály fedelében | Tisztítsa meg vagy cserélje ki az üzemanyagtartály fedelet | |
| A légszűrő szennyezett Tisztítsa ki a légszűrőt | ||
| Szennyeződés, víz vagy régi üzemanyag a tartályban | Engedje le az üzemanyagot és tisztítsa ki a tartályt. Tõltse fel a tartályt friss tiszta üzemanyaggal | |
| Eldugult szellőzőnyílás az üzemanyagtartály fedelében | TisztÍtsa meg vagy cserélje ki az üzemanyagtartály fedelet | |
| A légszűrő szennyezett Tisztítsa ki a légszűrőt | ||
| A motor rendszertelenül működik | Hibás gyújtógyertya | Szereljen be egy új gyújtógyertyát megfelelő távolsággal az elektródák között |
| Nem megfelelő rés az elektródák között | Állítsa az elektródák közötti távolságot 0,7 – 0,8 mm-re | |
| A légszűrő szennyezett Tisztítsa ki a légszűrőt | ||
| A motor alapjáraton rosszul jár | A légszűrő szennyezett Tisztítsa ki a légszűrőt | |
| A motorfedél légrései eldugultak Távolítsa el a szennyeződést a résekből | ||
| A motorventilátor alatti hűtóbordák és légcsatornák eldugultak | Távolítsa el a szennyeződést a hűtóbordákból és a légcsatornákból | |
| A motor nagy fordulatszámnál leáll | Túl kicsi rés a gyújtógyertya elektródái közt A rést állítsa 0,7 - 0,8 mm-re | |
| A motor túlmelegszik | Korlátozott levegőáramlás | Távolítsa el a szennyeződést a motorfedéről, a ventilátorfedéről és a légcsatornák réseiből |
| Nem megfelelő gyújtógyertya | Szereljen be egy új gyújtógyertyát megfelelő távolsággal az elektródák között | |
| A fűnyíró erősen rezeg | A vágóegység laza Húzza meg a vágópengé | |
| A vágóegység nem kiegyensúlyozott A kést kell egyensúlyozni | ||
| Hajlott főtengely Vegye fel a kapcsolatot a szervizzel | ||
13. MEGSEMMISÍTÉS
A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ
A használt csomagolóanyagot az önkormányzat által kijelölt hulladékgyűjtő helyen adja le.
A gép és tartozékai különböző anyagokból, pl. fémből és műanyagból készültek.
A sérült alkatrészeket adja le szelektív gyűjtőhelyen. Tájékozódjon a vonatkozó hivatalnál.
Ez a termék teljesíti az összes rá vonatkozó EU irányelv követelményeit.
Változtatások a szövegben, a kivitelben és a műszaki jellemzőkben előzetes fi gyelmeztetés nélkül történhetnek, a módosításra vonatkozó jog fenntartva.
Az eredeti használati útmutató fodítása.
Warranty Certificate / Jótállási jegy/
A kereskedő bélyegzője
Pardavéjo antspaudas
■ A termék gyártója: FAST ČR, a.s. (U Sanitasu 1621, Říčany u Prahy 251 01, Csehország)
■ A FAST Hungary Kft. (2310 Szigetszentmiklós, Kántor út 10.) mint a termék magyarországi importőre a jótállási jegyen feltünletett típusú és gyártási számú készülékre jótállást biztosít a fogyasztók számára az alábbi feltételek szerint:
■ A FAST Hungary Kft. a termékre a fogyasztó részére történő átadástól (vásárlástól), illetve ha az üzembe helyezést a terméket értékesítő vállalkozás vagy annak megbízottja végzi, az üzembe helyezéstől számított 24 hónapig, míg 250.000,- Ft eladási ár felett 36 hónapig tartó időtartamra vállal jótállást. Ha a terméket a fogyasztó az átadástól számított fél éven belül helyezteti üzembe, akkor a jótállási határidő a termék átadásától kezdődik. A termék alkotórészeire és tartozékaira (pl. akkumulátor) a jótállási idő a termék átadásától számított 12 hónap.
■ A jótállási igény a jótállási jeggyel, az átadástól (ha releváns az üzembe helyezéstől) számított (i) 1 évig - 100.000,- Ft eladási árat meg nem haladó termék esetén; (ii) 2 évig - 250.000,- Ft eladási árat meg nem haladó termék esetén; (iii) 3 évig - 250.000,- Ft eladási árat meghaladó termék esetén a terméket értékesítő vállalkozásnál, annak székhelyén, vagy bármely telephelyén, fióktelepén, illetve mindhárom esetben a jótállási jegyen feltüntetett hivatalos szerviznél közvetlenül is, míg az előző (i) pont szerinti esetben, azaz 100.000,- Ft eladási árat meg nem haladó termék esetén a 13. hónaptól a 24. hónapig kizárólag a hivatalos szerviznél érvényesíthető. ■ Jótállási jegy hiányában a fogyasztói szerződés megkötését bizonyítottnak kell tekinteni, ha a fogyasztó bemutatja a termék ellenértékének megfizetését hitelt érdemlően igazoló bizonylatot. Mindezek érdekében kérjük tisztelt Vásárlóinkat, hogy őrizzék meg a fizetési bizonylatot is. A jótállási időn belüli meghibásodás esetén a fogyasztó - választása szerint - (i) a hibás termék díjmentes kijavítását vagy kicserélését követelheti, kívéve, ha a választott igény teljesítése lehetetlen, vagy ha az a jótállásra kötelezettnek a fogyasztó által érvényesíteni kívánt másik igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, vagy (ii) ha a kötelezett a kijavítást, illetve kicserélést nem vállalata, vagy e kötelezettségének megfelelő határidőn belül, a fogyasztó érdekeit kimélve nem tud eleget tenni, vagy ha a fogyasztónak a kijavitáshoz vagy kicseréléshez fűződő érdeke megszűnt, akkor a fogyasztó megfelelő árleszállítást igényelhet, vagy a hibát a kötelezett költségére maga kijavíthatja vagy mással kijavíttathatja vagy elállhat a szerződéstől. Jelentéktelen hiba miatt elállásnak nincs helye. A fogyasztó a választott jogáról másikra térhet át. Az áttéréssel okozott költséget köteles a jótállásra kötelezettnek megfizetni, kivéve, ha az áttérésre a jótállásra kötelezett adott okot, vagy az áttérés egyébként indokolt volt. ■ Ha a jótállási időtartam alatt a termék első alkalommal történő javítása során megállapítást nyer, hogy a termék nem javítható, a fogyasztó eltérő rendelkezése hiányában a termék a megállapítást követő 8 napon belül kicserélésre kerül. Ha a termék cseréjére nincs lehetőség, a fogyasztó által bemutatott, a termék ellenértékének megfizetését igazoló bizonylaton feltüntetett vételárat nyolc napon belül kell a fogyasztó részére visszatéríteni. ■ Ha a jótállási időtartam alatt a termék három alkalommal történő kijavítást követően ismét meghibásodik, a fogyasztó eltérő rendelkezése hiányában, valamint ha a fogyasztó nem igényli a vételár arányos leszállítását, és nem kívánja a terméket a jótállásra kötelezett költségére kijavitani vagy mással kijavíttatni, a termék 8 napon belül kicserélésre kerül. Ha a termék kicserélé-sére nincs lehetőség, a fogyasztó által bemutatott, a termék ellenértékének megfizetését igazoló bizonylaton feltüntetett vételárat nyolc napon belül kell a fogyasztó részére visszatéríteni. ■ Ha a termék kijavítására a kijavítási igény közlésétől számított 30. napig nem kerül sor, a fogyasztó eltérő rendelkezése hiányában a terméket a 30 napos határidő eredménytelen elteltét követő nyolc napon belül cserélni kell. Ha a termék cseréjére nincs lehetőség, a fogyasztó által bemutatott, a termék ellenértékének megfizetését igazoló bizonylaton feltüntetett vételárat a 30 napos kijavítási határidő eredménytelen elteltét követő nyolc napon belül kell a fogyasztó részére visszatéríteni. ■ A fogyasztó a hiba felfedezését követően késedelem nélkül, legkésöbb a felfedezéstől számított 2 hónapon belül köteles a hibát közölni. A bejelentés kapcsán kérjük vegye figyelembe, hogy a jótállási igény kizárólag a jótállási határidőben érvényesíthető! Mindazonáltal a jótállási határidő meghosszabbodik a javításra átadás napjától kezdve azzal az idővel, amely alatt a fogyasztó a terméket a hiba miatt rendeltetésszerűen nem használhatta. Ha a jótállásra kötelezett jótállási kötelezettségének megfelelő határidőben nem tesz eleget, a jótállási igény a fogyasztó erre irányuló felhívásában tűzött megfelelő határidő elteltétől számított 3 hónapon belül akkor is érvényesíthető bíróság előtt, ha a jótállási idő már eltelt. E határidő elmulasztása jogvesztéssel jár. A jótállási kötelezettség teljesítésével kapcsolatosan felmerülő költségek a jótállás kötelezettjét terhelik.
■ A 151/2003. (IX.22.) Korm.rendeletben meghatározott tartós fogyasztási cikk meghibásodása miatt a vásárlástól (üzembe helyezéstől) számított három munkanapon belül érvényesített csereigény esetén a terméket értékesítő vállalkozás nem hivatkozhat aránytalan többletköltségre, hanem köteles a tartós fogyasztási cikket kicserélni, feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza (és a csere nem lehetetlen). ■Kijavítás esetén a fogyasztási cikkbe csak új alkatrész kerülhet beépítésre. Javitási- vagy csereigény esetén törekedni kell arra, hogy a kijavítás vagy kicserélés 15 napon belül megtörténjen. Ha a javítás vagy a csere időtartama a 15 napot meghaladja, akkor tájékoztatni kell a fogyasztót a kijavítás vagy a csere várható időtartamáról. A tájékoztatás a fogyasztó előzetes hozzájárulása esetén elektronikus úton, vagy a fogyasztó általi átvétel igazolására alkalmas más módon történik. A rögzített bekötésű, illetve a 10kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható fogyasztási cikket – járművek kivételével - az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemeltetés helyén nem végezhető el, a le- és felszerelésről, valamint az el - és visszaszállításról a jótállás kötelezettje, vagy - a javítószolgálatnál közvetlenül érvényesített kijavítási igény esetén - a javítószolgálat gondoskodik.
■Nem tartozik jótállás alá a hiba és a jótállásra kötelezett mentesül a jótállási kötelezettség alól, ha bizonyítja, hogy a hiba oka a termék fogyasztó részére való átadását követően keletkezett, így például ha a hibát ■ nem rendeltetésszerű használat, használati útmutató figyelmen kívül hagyása, helytelen szálítás vagy tárolás, leejtés, rongálás, elemi kár, készüléken kívül- alló ok (pl. hálózati feszültség megengedettnél nagyobb ingadozása) ■ illetéktelen átalakítás, beavatkozás, nem hivatalos szerviz által vég- zett szakszerűtlen javítás ■ fogyasztó feladatát képező karbantartási munkák elmulasztása ■ normál, természetes elhasználódásra visszave- zethető (pl. elem lemerülése) vagy üzemserű kopásnak tulajdonítható meghibásodás okoz- ta. A jótállás a fogyasztó jogszabályból eredő jogait, így különösen a Polgári Törvénykönyv szerinti kellékszavatossági illetve termékszava- tossági jogait nem érinti. ■ Tájékoztatjuk, hogy a fogyasztóvédelmi törvényben meghatározott fogyasztói jogvita bíróságon kívüli rendezése érdekében Ön a megyei (fővárosi) kereskedelmi és iparkamarák által müködtetett békeltető testület eljárását is kezdeményezheti (a békeltető testületek elérhetősége: https://bekeltetes.hu/index.php?id=testuletek).
A kereskedő tölti ki
Megnevezés:
Típus: Gyártási szám:
A termék azonosításra alkalmas részeinek meghatározása (ha alkalmazható):......
Vásárlást igazoló bizonylat száma:
A vásárlás (üzembe helyezés) idópontja: 20..... ......hó......nap.
Kereskedő bélyegzője: Kereskedő aláírása:
Kereskedő címe: ....
Javítás esetén alkalmazandó
A kereskedő vagy szerviznél történő közvetlen bejelentés esetén a szerviz tölti ki
A jótállási igény bejelentésének időpontja:
Javításra átvétel időpontja:
Hiba oka:
Javítás módja:
A termék fogyasztó részére való visszaadásának időpontja:
A jótállás – kijavítás időtartamával meghosszabbított – új határideje:
Szerviz pecsétje: Kereskedő pecsétje:
Kicserélés esetén alkalmazandó
A jótállási igény kicseréléssel került rendezésre.
A csere idópontja: ....
Kereskedő bélyegzője:
Tisztelt Fogyasztó!
Köszönjük, hogy termékünket választotta. Cégünk és szervizünk elérhetősége:
FAST Hungary Kft. H-2310 Szigetszentmiklós, Kántor út 10. Tel.: 06-23-330-905; 06-23-330-830;
Fax: 06-23-330-827, E-mail: szerviz@fasthungary.hu
- Benzines fűnyíró HASZNÁLATI ÚTMUTATÓ
- TARTALOM
- ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
- FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK
- CSOMAGOLÁS
- HASZNÁLATI ÚTMUTATÓ
- A GÉPEN TALÁLHATÓ, UTASÍTÁSOKAT TARTALMAZÓ CÍMKÉK MAGYARÁZATA
- A FÜNYÍRÓ LEÍRÁSA
- ÖSSZEÁLLÍTÁS/ELŐKÉSZÍTÉS
- VEGYE KI A FÜNYÍRÓT A KARTONDOBOZBÓL
- A FÜNYÍRÓ ÖSSZEÁLLÍTÁSA
- A FOGANTYÚ ÖSSZEÁLLÍTÁSA
- A KOSÁR ÖSSZEÁLLÍTÁSA
- A FÜNYÍRÓ BEKAPCSOLÁSA ELÖTT
- OLAJ BETÖLTÉSE
- ÜZEMANYAG FELTÖLTÉSE
- Ehhez a motortípushoz a megfelelő üzemanyag a NATURAL 95
- A FÜNYÍRÓ KEZELÉSE ÉS ÜZEMELTETÉSE
- A FÜNYÍRÓ BEINDÍTÁSA
- A KERÉKMEGHAJTÁS KEZELÉSE
- A BENZINES FÜNYÍRÓ HASZNÁLATÁNAK MÓDJAI
- VÁGÁS ÉS A FÜ ÖSSZEGYÜJTÉSE A KOSÁRBA
- VÁGÁS ÉS A FÜ HÁTSÓ KIDOBÁSA
- VÁGÁS OLDALSÓ KIDOBÁSSAL
- A VÁGÁSI MAGASSÁG BEÁLLÍTÁSA
- A VÁGÓKÉSEK CSERÉJE
- OLAJCSERE
- HASZNÁLATI UTASÍTÁSOK
- KARBANTARTÁS
- A GYEP GONDOZÁSA
- KARBANTARTÁS
- SZERVIZ
- A JÓTÁLLÁS NEM VONATKOZIK
- TÁROLÁS
- A RENDSZERES KARBANTARTÁSI INTERVALVALLUM
- MEGSEMMISÍTÉS
- A HASZNÁLT CSOMAGOLÓANYAGOKRA VONATKOZÓ UTASÍTÁSOK ÉS TÁJÉKOZTATÓ
- Warranty Certificate / Jótállási jegy/
- A kereskedő tölti ki
- Javítás esetén alkalmazandó
- A kereskedő vagy szerviznél történő közvetlen bejelentés esetén a szerviz tölti ki
- Kicserélés esetén alkalmazandó
Márka : Fieldmann
Modell : FZR 5611-B
Kategória : Fűnyíró
