HASZNÁLATI ÚTMUTATÓ Bavaria BPS 500 E EINHELL

^H A összeszerelés és használatba vétel előtt kérjük a használati utasítást figyelmessen átolvasni.

Proximo, da pred montažo in prvim zagonom pazljivo preberete navodila za uporabo.

©Prosim nalistujte stranu 2
①A 2 -es oldalat kérjük szétnyitni.
SLOProximo, da stran 2 razgrnete.

©Strana 4 - 6

Oldal 7 -9

SLO Strani 10 - 12

1

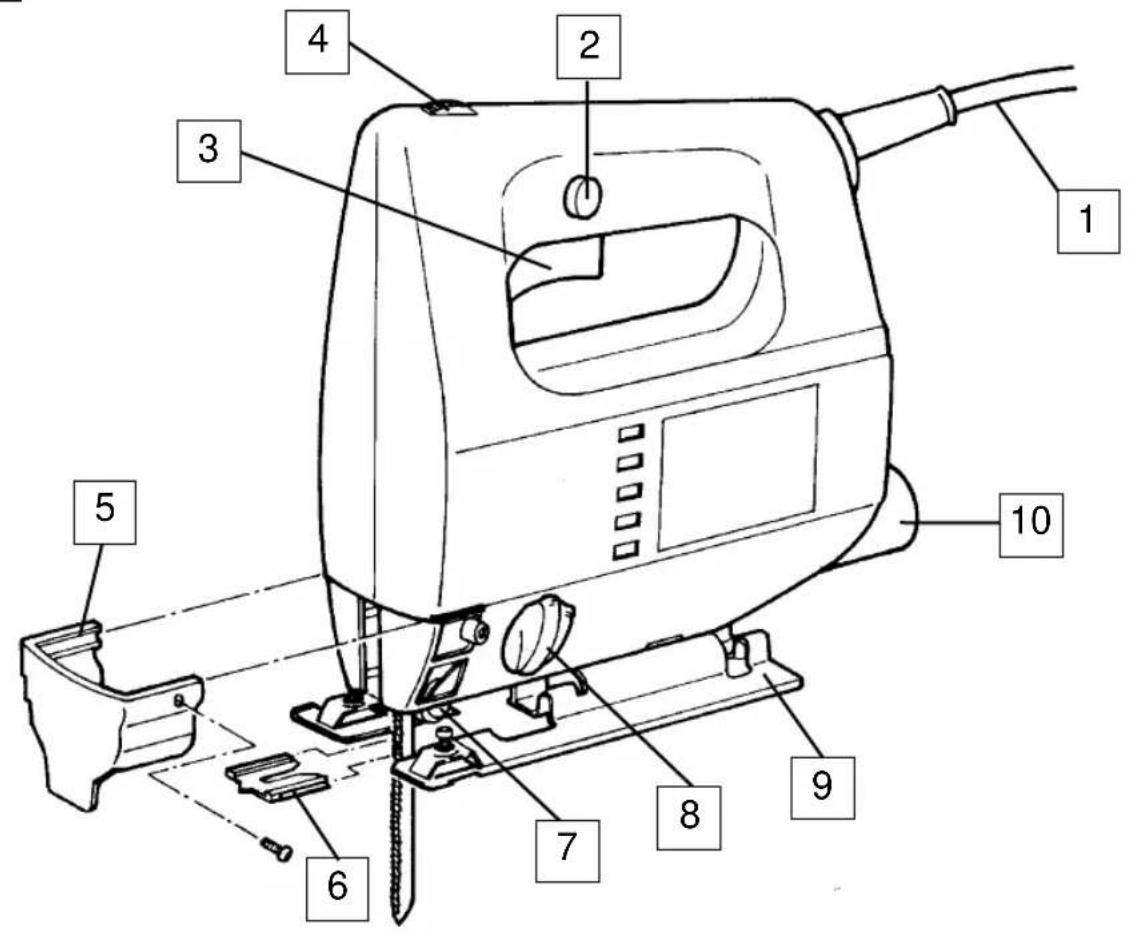

1. Hálózati kábel
2. Rögzítógomb
3. Ki / bekapcsoló
4. Recézett fejű csavar a fordulatszám szabályozásához
5. Látásvédő
6. Forgácsszakadás védő
7. Vezető henger
8. Átváltó az ingalöketre
9. Állítható fűrészsaru
10. Forgácselszívás

Általános biztonsági szabályok és balesetvédelem

Egy baleset és veszélymentes munka a géppel csakis akkor garantálható, ha a biztonsági szabályokat és a használati utasítást végig olvassa és a benne tartalmazott utasítasokat betartja.

●Minden használat előtt vizgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. A sérült részeket egy elektromos szakemberrel azonnal ki kell cserélt-etni.

●A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépet.

●A hálózati kábel sérülésének elkerülése végett a hálózati kábelt a géptől mindég hátrafelé vezesse el.

●A szabadban löténő munkálatoknál csakis az arra engedélyezett hosszabbítókábelt szabad használni. A használt kábel vezetékeinek legalább 1,5 mm ^2 átmérőjűnek kell lennie. A dugós összekötőknek védőérintkezősnek és a fröccsenő víz ellen védettnek kell lennie.

- Tárolja gépeit biztonságosan és a gyerekek számára elérhetetlen helyen.

●Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszemüveget, biztonsági kesztyűket és egy zajcsökkentő fülvédőt, valamint poros munkáknál pormaszkot.

●Ne hagyjon benne semmijen bedugott szerszám-kulcsot. Bekapcsolás előtt ellenőrizze le, hogy a kulcsok és a beállító szerszámok el vannak távolítva.

- Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarögzíteni).

- Kő megmunkálásnál (vágni vagy csiszolni) egy porelszívót muszáj használni. A porelszívó köpor elszivására engedélyezve kell hogy legyen.

- Azbeszt tartalmú anyagot nem szabad megmunkálni.

A szakmai egyesület megfelelő baleset megelőzési előírását (VBG 119) kérjük figyelembe venni.

●Csakis eredeti pótalkatrészeket használjon.
- Javításokat csakis egy elektronikai szakember végezheti el.
●A munkahelyen a zajkifejtés túllépheti a 85 dB (A). Ebben az esetben az üzemeltetők részére hang- és fülvédő intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
- Ügyeljen egy biztonságos állásra. Kerülje el a nem természetes testtartásokat.
- Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony folyadékok közelében sem.
- Ne hordja elektromos szerszámját a hálózati kábelnál fogva. ővja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne hordja az elektromos szerszámját a kábelnál fogva.
●Tartsa a munkahlyét rendben.
●A gép hálózatra való csatlakoztatása előtt, győződjünk meg arról, hogy a gép ki van kapcsolva.
- Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszert. Hosszú haj esetén hordjon hajneccet.
●Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalék gépeit használja.
- Csak éles és kifogástalan fűrészlapokat használjon. Elgörbített és repedezett fűrészlapokat azonnal ki kell cserélni.
●Kikapcsolás után a fűrészlapot nem szabad oldali ellennyomással lefékezni.
- Ügyeljen egyenletes előretolásra, ez csökkenti a balesetveszélyt és meghosszabbítja a fűrészlap és a szúrófűrész élettartamát.
●A szúrólűrész minden használatba vétele előtt tolja az átlátszó látásvédőt le, hogy a forgács és a szilánkok kicsapódását megakdályozza.
●A gépe tisztításához csak egy nedves rongyot használjon. A tisztítására ne használjon agresszív szereket.
- Vizsgálja meg szerszámát, hogy kifogástalanul működik e. Ha a működésben zavart észlel, akkor vizsgáltassa meg a szerszámát. Minden karbantartási és inspekciói munkálatot csak egy elektronikai szakembernek vagy az ISC kft -nek szabad elvégezni.
●A kibocsájtott rezgések értéke az 5349-es ISO alapján lett mérve.

Használati utasítás a BPS 500 E elektromos szúrófűrészhez

ALKALMAZÁS

A szúrófűrész a megfelelő fűrészlap használatával fa, vas, színesfém és műanyagok fűrészelésére van előrelátva.

A látásvédő felszerelése

Tolja a látásvédőt az 1- ábra szerint a gépre és csavarozza a mellékelt csavarokkal a látásvédőt erőssen oda.

HASZNÁLATBAVÉTEL

Pillanatnyi kapcsolás (3. ábra)

Bekapcsolni: Ki / bekapcsolót nyomni

Kikapcsolni: Ki / bekapcsolót elengedni

Á1landókapcso1ás

Bekapcsolni: Ki / bekapcsolót nyomni és a nyomott állapotban a rögzitő gombbal megakasztani.

Kikapcsolni: Ki / bekapcsolót megnyomni es elengedni

Elektronikus elözetes fordulatszám választó

(4. ábra)

A fordulatszámszabályozóval be lehet előre állítani a kivánt fordulatszámot. Forditsa a fordulatszámszabályozót a PLUS irányba, hogy a fordulatszámot megnövelye, forditsa a fordulatszámszabályozót a MINUS irányba hogy a fordulatszámot csökkentse. A megfelelő löketszám mindig a nyersanyagtól és a munkafeltételektől függ.

Az álltalános törvények a forgácsoló munkálatokhoz szükséges vágósebességhez itt is érvényessek.

Fürészlapcsere (2 ábra)

A gépen történő minden beavatkozás és fűrészlap csere előtt a szúrófűrészt ki kell kapcsolni és a hálózati dugót a dugaszolóaljzatból kihúzni.

A mellékelt belső hatlapú kulccsal lazítsa meg az ütközön a csavart (2. ábra). Tolja ütközésig a fűrészlapot a vezetőhoronyba, az emelőrúd és a tartófogó közé. Húzza a csavart a mellékelt belső hatlapú kulccsal szorosra. A fűrészlap fogainak a vágás irányba kell mutatniuk. Ügyeljen arra, hogy a fűrészlap az ütköző vezetőhoronyában és a futótárcsában feküdjön.

A fűrészsaru elállítása

(Sarokvágások és szélközeli fűrészelés, 5. ábra) Sarokvágásokhoz és ferde fűrészelésekhez a fűrészsarut, az alul levő csavar meglazítása után, mindkét oldalra 45° -ig lehet elfordítani. A szögek jelzésvonal-akkal 15°, 30° és 45° -ra vannak megjelölve. Egy a megjelzett szögletfokok közti beállítás minden további nélkül lehetséges.

A vágásszög beállításához lazítsa meg a csavart (5. ábra) annyira, hogy a fűrészsarut éppen még el lehessen tolni. Állítsa a kívánt szöget be, és húzza a csavart ismét feszesre.

A sarokig való fűrészeléshez a fűrészsarut hátra lehet tolni. Ehhez lazítsa meg a csavart az alsó felén (5. ábra) es tolja a fűrészsarut hátra. Húzza a csavart ismét feszesre.

Porelszívás

A szúrófűrész egy porszívó csatlakozóval van ellátva. A szúrófűrész hátsó végén levő elszívó nyilásra minden porszivót rá lehete kapcsolni. Ha ehhez egy speciális adapterre lenne szüksége, akkor lépjen a porszívójának az gyártójával kapcsolatba.

TECHNIKAI ADATOK:

Feszültség rendszer: 230 V - 50 Hz

Teljesítményfelvétel: 500 W

Löketszám: 480 - 2500 / perc

Löketmagasság: 16 mm

Vágásmélység fa: 60 mm

Vágásmélység műanyag: 20 mm

Vágásmélység vas: 5 mm

Sarokvágás: 45° -ig (jobbra és balra)

Hangnyomásmérték LPA: 89 dB (A)

Hangtelyesítménymérték LWA: 99,6 dB (A)

Vibrálás aw 3,2 m / s 2

Védőizolálva

Súly 1,7 kg

H

1

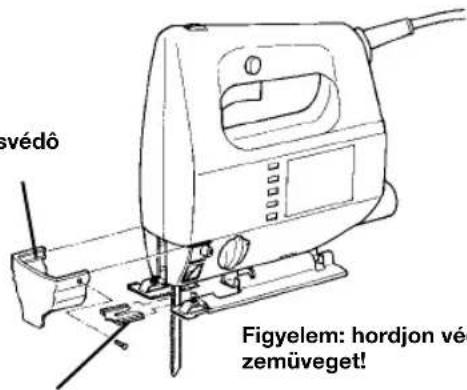

A látásvédő felszerelése: a ládásvédőt feldugni és a mellékelt csavarokkal szorosra csavarozni

Látásvédô

Forgácsszakadás védô
Figyelem: hordjon védös- zemüveget!

4

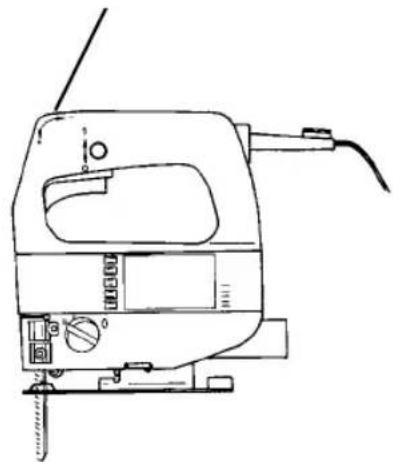

A fordulatszám szabályzó tekerése által növekszik a löketszám.

A fürészlapot ütközésig az ütközöbe belerakni és a csavart feszesre húzni.

Figyelem: vizsgálja meg, hogy a főrószlap a futótárcsa és az útköző barázdájában fekszik-e. Figyelem: vizsgálja meg, hogy a főrészlap a futótárcsa és az útköző barázdájában fekszik-e.

A férészlap lazítása: A csavart balra csavami.

5

A csavar meglazítása után a férészsarut balra is és jobbra is 45 fokos szögig terjedő tartományba lehet beállítani.

3

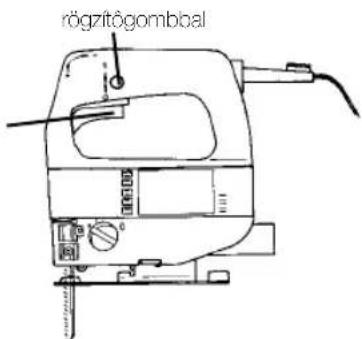

Rögzítógomb Ki- / bekapcsoló

Bekapcsolni: a ki- / bekapcsolót nyomni. Tartós üzem: a rögzítógombal a ki- / bekapcsolót biztosítani. Kikapcsolni: a ki / bekapcsolót megnyomni és elen godni

6

A fumér farostlemezek vágása:

1. finom férészlapot használni
2. a férészsarut a fedôréteg nélküli felületre helyozni
3. enyhe elôtolási erôt használni

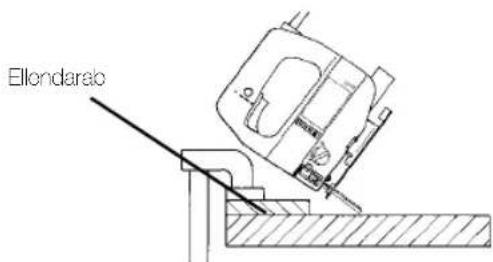

Zsebvágás: előfúrás nélkül csak a préselt lemezekbe és fába. A szúróférészt erőssen az ellendarabnak nyomni, és lassan a vágási irányba mozdítan.
