NÁVOD K OBSLUZE Bavaria BPS 500 E EINHELL

Návod k použití pro elektronickou přímočarou pilu - děrovku
H Használati utasítás Elektromos szúrófűrész
Navodilo za uporabo Elektronska žaga luknjarica

4

CE

Art.-Nr.: 43.206.08

©Před montáží a uvedením do provozu si prosím pozorně přečtěte návod k obsluze

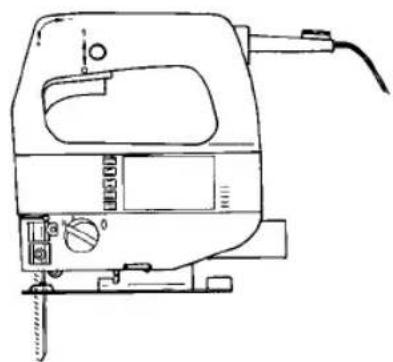

1 Sítový kabel
2 Zajištovací knoflik
3 Za-/vypínač
4 Rýhový šroub na regulaci počtu otáček
5 Ochrana zraku
6 Ochrana proti trhání třísek
7 Vodicí kladka
8 Přepínač na výkyvný zdvih
9 Přestavitelná kluzná deska pily
10 Odsávání třísek

Všeobecné bezpečnostní pokyny a ochrana proti úrazu

Bezpečná práce bez úrazu je s nářadím zajištěna pouze tehdy, když si přečtele celé bezpečnostní pokyny a návod k použití a budete se jimi řídit.

• Před každým použitím zkontrolujte přístroj, přípojné vedení a zástrčku. Pracujte pouze s bezvadným a nepoškozeným přístrojem. Poškozené části musí být okamžitě obnoveny odbomým elektrikářem.
• Před všemi pracemi na stroji, před každou výměnou nářadí a při nepoužívání vytáhnout síľovou zástrčku ze zásuvky.
  ●Aby se zabránilo poškození síťového kabelu, kabel vést vždy směrem dozadu od stroje.
  ●Při pracích na volném prostranství smí být použity pouze pro tento účel schválené prodlužovací kabely. Použité prodlužovací kabely musí vykazovat minimální průměr 1,5 mm2. Konektory musí vykazovat ochranné kontakty a být chráněny proti rozstříknuté vodě.
• Uschovávejte nářadí bezpečně a nedosažitelně pro děti.
  ●Při broušení, kartáčování a řezání noste vždy ochranné brýle, bezpečnostní rukavice a ochranu sluchu a při prašných pracích ochrannou dýchací masku.
  ●Nenechte zastrčené žádné klíče pro nářadí. Před zapnutím překontrolujte, zda jsou klíče a seřizovací nářadí odstraněny.
  ●Zajistěte obrobek určený k opracování proti vyklouznutí (pevně upnout).
  ●Při opracovávání (řezání a broušení) kamene musí být použito odsávání prachu. Zařízení na odsávání prachu musí být pro odsávání kamenného prachu schváleno.

●Materiály obsahující azbest nesmí být opracovávány. Dbát odpovídajících bezpečnostních předpisů (VBG 119) oborové profesní organizace.

●Používejte pouze originální náhradní díly.

• Opravy smí být provedeny pouze odborným elektrikářem.
  ●Vývoj hluku na pracovišti může překračovat až 85 db (A). V tomto případě jsou nutná ochranná opatření proti hluku a na ochranu sluchu pro obsluhu. Hluk toholo přístroje je měřen podle IEC 59 CO 11, IEC 704, DIN 45635 část 21, NFS 91-031 (84/597/EWG).
• Dbejte na bezpečné postavení. Vyhýbejte se abnormálním držením těla.
• Elektrické nářadí nevystavujte dešti. Nepoužívejte elektrické nářadí v mokrém nebo vlhkém prostředí a ne v blízkosti hořlavých kapalin.
• Nenoste elektrické nářadí za síťový kabel. Ochraňujte síťový kabel před poškozením olejem, rozpouštědlem a ostrými hranami. Nenoste elektrické nářadí za kabel.
• Udržujte své pracovní prostředí v pořádku.
• Ubezpečte se, zda je při připojení na sit vypínač vypnut.
  ●Noste vhodné pracovní oblečení. Nenoste široké oblečení a šperky. V případě dlouhých vlasů noste vlasovou sítku.
  ●Pro svojí vlastní bezpečnost používejte pouze příslušenství a přídavné přístroje od výrobce nářadí.
  ●Používejte pouze ostré a bezvadné pilové listy. Ohnuté pilové listy s trhlinami ihned vyměnit.
  ●Pilový list po vypnutí nebrzdit protitlakem ze strany.
• Dbejte na rovnoměrný posuv, to zmenší nebezpečí úrazu a prodlouží životnost pilového listu a děrovky.
• Před každýrn uvedením do provozu posuňte na pile průhlednou ochranu zraku dolů, aby se zabránilo vylétávání třísek a odštěpků.
  ●Nářadí čistěte pouze vlhkým hadrem. Nepoužívejte k čištění žádné agresivní čisticí prostředky.
• Překontrolujte bezvadnou funkci nářadí. Pokud by funkce měla být narušena, nechte nářadí překontrolovat. Všechny údržbářské a inspekční práce smí být provedeny pouze odbomým elektrikářem nebo od ISC GmbH.
  ●Hodnota vyslaných kmitů byla zjištěna podle ISO 5349.

CZ

Návod k obsluze pro elektronickou přímočarou pilu - děrovku BPS 500 E

POUŽITÍ

Děrovka je určena k řezání dřeva, železa, barevných kovů a umělých hmot za použití odpovídajícího pilového listu.

Montáž ochrany zraku

Nasuňte ochranu zraku na stroj jako na obr. 1 a příšrou-bujte ho přiloženými šrouby.

UVEDENÍ DO PROVOZU

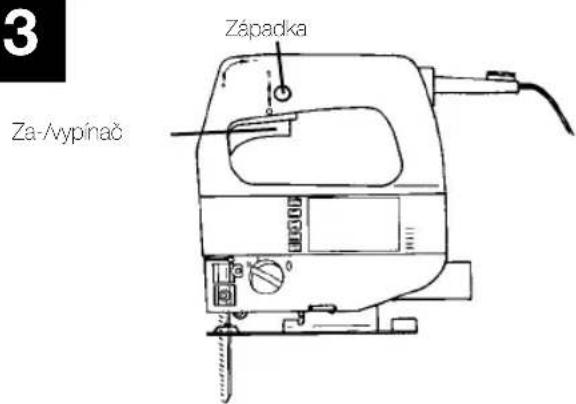

Mžikové spínání (obr 3)

Zapnout: Za-/vypínač stisknout

Vypnout: Za-/vypínač pustit

Trvalé zapnutí

Zapnout: Za-/vypínač stisknout a zaareto

vat ho ve stisknutém stavu

zajištovacím knoflíkem

Vypnout: Za-/vypínač stisknout a pustit

Elektronická předvolba počtu otáček (obr. 4)

Regulátorem otáček lze požadovaný počet otáček předom nastavit. Ke zvýšení počtu otáček otáčejte regulátorem otáček ve směru PLUS, ke snížení počtu otáček ve směru MINUS. Vhodný počet zdvihů závisí na jednotlivém druhu materiálu a pracovních podmínkách.

Všeobecné podmínky pro řeznou rychlost při třískových pracích platí zde také.

Výměna pilového listu (obr. 2)

Pred všemi pracemi a výměnou pilového listu děrovku vypnout a vytáhnout zástrčku ze zásuvky.

Přiloženým klíčem s vnitřním šestihranem uvolněte šroub na smýkadle (obr. 2). Zasuňte pilový list do vodicí drážky mezi zvedací tyč a přidržovací třmen až nadoraz. Šroub přiloženým klíčem s vnitřním šestihranem utáhněte.

Ozubení pilového listu musí ukazovat ve směru řezání. Dbejte na to, aby pilový list seděl ve vodicí drážce zvedací tyče a vodicí klacky.

Přestavení kluzné desky pily

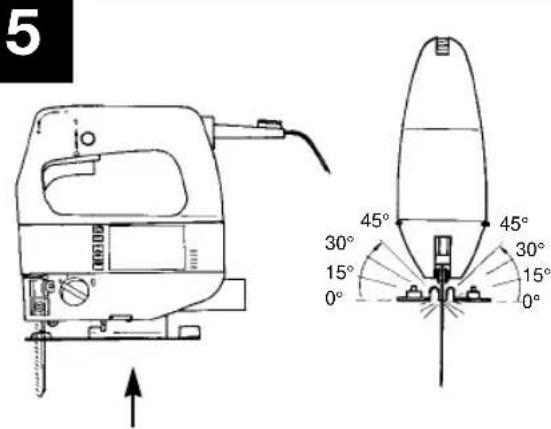

(Řezy pod úhlem a řezání v blízkosti okraje, obr. 5) Pro řezy pod úhlem a šikmé řezy lze kluznou desku pily po uvolnění šroubu na spodní straně oboustranně vykývnout až o 45°. Úhly jsou označeny značícími čárka-mi 15°, 30°a 45°. Nastavení mezi označenými stupní úhlů je bez problémů možné.

K přestavení úhlu řezu uvolněte šroub (obr. 5) tak dalece, že je právě ještě možné kluznou desku pily posunout.

Nastavte požadovaný úhel a šroub opět utáhněte.

Pro řezání až k okraji může být kluzná deska pily posunuta dozadu. Uvolněte k tomu šroub na spodní straně (obr. 5) a posuňte kluznou desku pily dozadu. Šroub opět utáhněte.

Odsávání prachu

Děrovka je vybavena přípojkou pro vysavač. Každý vysavač může být napojen na otvor pro odsávání na zadním konci děrovky. Pokud pro to potřebujete speciální adap- tér, spojte se prosím s výrobcem Vašeho vysavače.

TECHNICKÁ DATA

Jmenovité napětí: 230 V ~ 50 Hz

Příkon: 500 W

Počet zdvihů : 480 - 2500/min

Výška zdvihu: 16 mm

Hloubka řezu dřevo: 60 mm

Hloubka řezu umělá hmotá: 20 mm

Hloubka řezu železo: 5 mm

žez pod úhlem: až 45°(doleva a doprava)

Hladina akustického tlaku LPA: 89 db (A)

Hladina akustického výkonu LWA: 99,6 db (A)

Vibrace aw 3,2 m/s

Ochranná izolace

Hmotnosl 1,7 kg

CZ

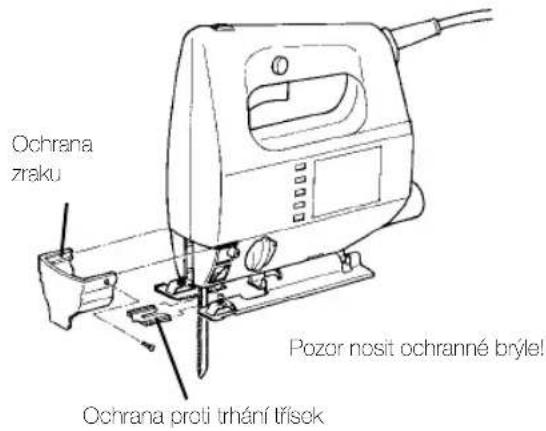

1 Montáž ochrany zraku: Ochranu zraku nasunout a přiloženými šrouby přišroubovat.

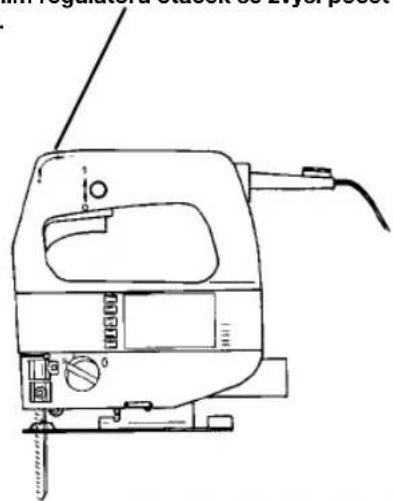

4 Otáčením regulátoru otáček se zvýší počet zdvihů.

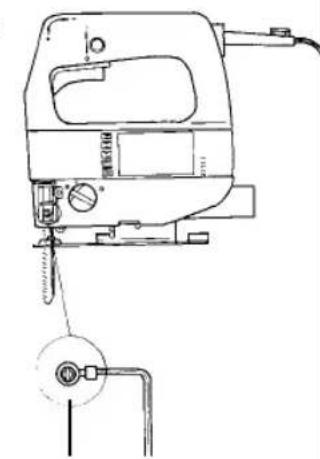

2 Výměna pilového listu

Pilový list až nadoraz nasadit do smýkadla a šrouby pevně utáhnout. Pozor: Překontrolujte, jestli pilový list sedí v drážce vodicí klacky a smýkadla.

Uvolnění pilového listu: Šroub otáčet doleva.

Uvolněním šroubu může být kluzná deska pily nastavena doleva a doprava nebo v úhlu až 45°.

Zapnout: Za-/vypínač stisknout. Trvalý provoz: Za-/vypínač zajistit zajištovacím knofikem. Vypnout: Za-/vypínač slisknout a pustlit.

1. Používat jemné pilové listy
   2 Kluznou desku pily nasadit na nepokrytém místě

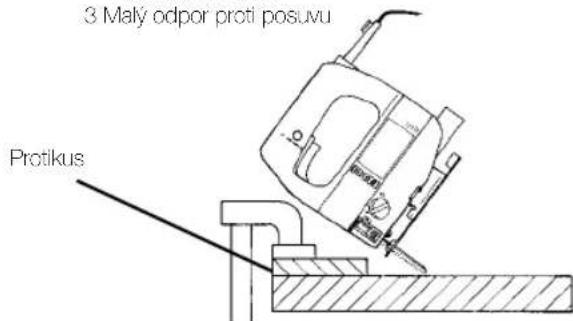

   3 Malý odpor proti posuvu

Vybírací řez jen v dřevotřiskových deskách a dřevu bez předvrtání. Děrovku tlačit pevně proti protikusu a pomalu pohybovat ve směru řezání.

H

Leírás

Technické změny vyhrazeny
