XENON C 222 - Hi-Fi Rendszer ECG - Ingyenes használati útmutató

Terméktípus	Hi-Fi rendszer / CD mikrorendszer
Modell	XENON C 222
Márka	ECG
Tápellátás	AC 100-240 V, 50/60 Hz
Teljesítményfelvétel	20 W (üzem közben), < 0,5 W (készenlét)
Kompatibilis lemezek	CD, CD-R, CD-RW, MP3
USB lejátszás	Igen (USB port tömegtároló eszközökhöz)
Rádió tuner	FM sztereó, 87,5-108 MHz
Hangkimenet	2 x 5 W (max.)
Frekvenciaátvitel (CD)	20 Hz - 20 kHz
Jel-zaj arány (CD)	> 80 dB (1 kHz)
Dinamikatartomány (CD)	≥ 70 dB (1 kHz)
Torzítás (CD)	≤ -60 dB (1 kHz)
Bemenetek	LINE IN (RCA), USB, FM antenna
Kimenetek	Hangszóró csatlakozók, fejhallgató csatlakozó (3,5 mm)
Távirányító	Igen, teljes funkcionalitással
Hangszínszabályozó módok	Több előbeállítás (EQ gomb)
További funkciók	Programozott lejátszás, véletlenszerű, ismétlés, bevezető lejátszás (INTRO), alvó időzítő, némítás
Üzemi hőmérséklet	-10 °C és +35 °C között
Páratartalom	5% - 90%
Biztonsági osztály	1. osztályú lézertermék
Tartozékok	Távvezérlő, használati útmutató

Gyakran ismételt kérdések - XENON C 222 ECG

Miért nincs áramellátás a rendszerben?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik egy működő aljzathoz. Ha a készülék továbbra sem kapcsol be, ellenőrizze a tápellátás csatlakozást.

Hogyan javíthatom a hang hiányát vagy torz hangot?

Ellenőrizze, hogy a hangkábeles csatlakozások megfelelőek, a hangerő nincs minimumra állítva, és a hang nincs elnémítva a MUTE gombbal. Próbálja meg a PLAY/PAUSE gomb megnyomását is.

Miért nem játszódik le a CD?

Győződjön meg arról, hogy a lemez címkével felfelé van behelyezve. Ellenőrizze, hogy a lemez kompatibilis (CD, CD-R, CD-RW, MP3), és tisztítsa meg, ha piszkos. A lemezt a szülői felügyelet beállításai zárolhatják.

Mit tegyek, ha a távirányító nem működik?

Helyezzen be új elemeket (AAA/1,5 V) a megfelelő polaritással. Irányítsa a távirányítót az előlapon lévő érzékelő felé 8 méteren belül és 30 fokos szögben. Távolítson el minden akadályt.

Hogyan csatlakoztathatok külső hangeszközöket?

Használjon sztereó RCA kábelt a külső eszköz vonalkimenetének csatlakoztatásához a hátlapon lévő LINE IN bemenethez. Nyomja meg a SOURCE gombot a LINE IN mód kiválasztásához.

Lejátszhatok zenét USB flash meghajtóról?

Igen, helyezzen be egy USB memóriaeszközt az előlapon lévő USB portba, és nyomja meg a SOURCE vagy USB gombot az USB mód kiválasztásához. A rendszer MP3 fájlokat támogat.

Hogyan állítsam be az alvó időzítőt?

Nyomja meg ismételten a SLEEP gombot az előre beállított idők közötti váltáshoz. A készülék automatikusan kikapcsol a kiválasztott idő után. Nyomja meg a STANDBY gombot a megszakításhoz.

Miért gyenge az FM rádió vétel?

Húzza ki teljesen az FM antennát. Nyomja meg a ST/MONO gombot a sztereó és monó módok közötti váltáshoz (a monó csökkentheti a zajt). Próbálja meg finomhangolni a TUN+/- gombokkal.

Hogyan programozhatok be CD-lemez számokat?

Helyezzen be egy CD-t és állítsa le a lejátszást. Nyomja meg a PROGRAM gombot, majd a számbillentyűkkel vagy a / gombbal válasszon ki egy számot, és nyomja meg ismét a PROGRAM gombot. Ismételje meg további számoknál, majd nyomja meg a PLAY-t a lejátszáshoz.

Mit csinál az INTRO gomb?

Az INTRO funkció a lemezen lévő számok első 10 másodpercét játssza le, lehetővé téve a tartalom előnézetét.

HASZNÁLATI ÚTMUTATÓ XENON C 222 ECG

Figyelmesen olvassa el és a későbbi felhasználásokhoz is őrizze meg!

• A készülék első használatba vétele előtt fi gyelmesen olvassa el a jelen használati útmutatót. Az útmutatót későbbi felhasználásokhoz is őrizze meg.
• A készülék burkolatát ne szerelje le. A készülékben nincsenek olyan alkatrészek, amelyek javítását vagy beállítását a felhasználó is elvégezhetné. A készülék javítását bízza a márkaszervizre.
• Amennyiben a készüléket nem használja, azt kapcsolja le. Amennyiben a készüléket hosszabb ideig nem fogja használni, akkor azt kapcsolja le és a húzza ki a hálózati vezetéket az aljzatból. A készülék gyors feszültségmentesítése érdekében, az aljzat legyen könnyen hozzáférhető.
• A készüléket ne tegye ki közvetlen napsütés hatásának, illetve azt ne állítsa fel hőforrások közvetlen közelébe.
• A készüléket ne tegye olyan helyre, ahol azt nedvesség vagy eső érheti.
• A készüléket nem érheti freccsenő vagy folyó víz (vagy más folyadék), illetve a készülékre folyadékot tartalmazó tárgyat (pl. vázát) ráhelyezni tilos.
• A készüléket sík, vízszintes és szilárd felületre, valamint jól szellőző helyre állítsa fel. A szellőzőnyílásokat ne takarja le, mert a készülék túlmelegedhet.
• A készülék tisztításhoz csak puha és tiszta ruhát használjon. A tisztításhoz oldó- és tisztítószereket használni tilos.
• A jelen dokumentáció csak a készülék használatával foglalkozik, és nem tartalmaz részletes beállítási utasításokat.
• A készülékhez kizárólag csak a gyártó által mellékelt vagy ajánlott tartozékokat használjon.

FIGYELMEZTETÉS:

Az elemeket ne tegye ki erős hő, pl. közvetlen napsütés vagy túz hatásának.

FIGYELMEZTETÉS!

A nem megfelelően végrehajtott elemcsere robbanáshoz vezethet. Csak azonos típusú elemeket használjon.

Ez a jel (villám a háromszögben) arra figyelmezteti, hogy a készülék belsejében veszélyes feszültség van, amely érintés esetén áramütést okozhat.

A felkiáltójel a háromszögben fontos utasításokra hívja fel a fi gyelmét az útmutatóban.

A tüzek és áramütések elkerülése érdekében a készülék házát ne szerelje le. A készülék javítását bízza a márkaszervizre.

Ez a jel felhívja a figyelmét arra, hogy készülékben 1. osztályba tartozó lézer van. A lézersugár közvetlen hatása sérülést, elsősorban szemsérülést okozhat.

TULAJDONSÁGOK

Köszönjük Önnek, hogy megvásárolta e készülékünket! A készülék első használatba vétele előtt figyelmesen olvassa el a jelen használati útmutatót. Az útmutatót későbbi felhasználásokhoz is őrizze meg.

• Kompatibilitás: CD, CD-R, CD-RW, MP3 stb.
• USB konnektor az USB memóriaeszközök csatlakoztatásához.
• Az összes funkció távirányítóról működtethető.
• URH sztereó rádió.

A csomagolás tartalma:

Használati útmutató Távirányító

LEÍRÁS

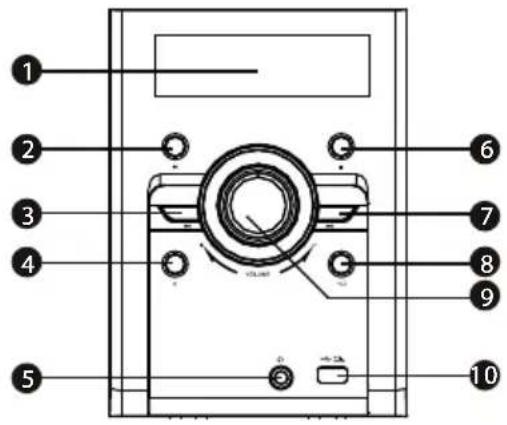

ELÓLAP

1. KIJELZÖ
2. PLAY (lejátszás / szünet)
3. ELÓZÓ
4. STANDBY (be- és kikapcsolás)
5. FEJHALLGATÓ KONNEKTOR
6. STOP
7. KÖVE TKEZÖ
8. SOURCE (jelforrás kiválasztása)
9. HANGERÓ SZABÁLYOZÓ

10. USB BEMENET

11. URH ANTENNA KONNEKTOR

12. LINE IN BEMENET
13. HANGSZÓRÓ KIMENETI KAPCSOK
14. PUSH (CD-lejátszó nyitás)

Fejhallgató használata

A fejhallgató csatlakoztatása előtt a hangerőt vegye le, majd a csatlakoztatás után állítsa be a megfelelő hangerőt. Így a fejhallgató csatlakoztatásakor nem hall kellemetlen zajokat.

FIGYELMEZTETÉS: Ha huzamosabb ideig nagy hangerővel használja a fejhallgatót, akkor tartósan károsodhat a hallása.

BEKÖTÉS

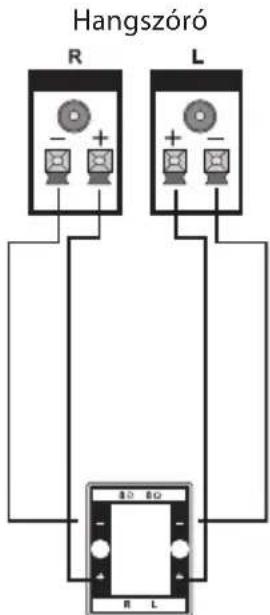

Hangszóró kimenet

A hangszórókat a hangszóró vezetékével csatlakoztassa a megfelelő kimenethez (fehér +, fekete -).

LINE IN bemenet

A készülék el van látva analóg audió bemenettel, amelyen keresztül a készülékhez külső analóg és sztereó jeleket lehet csatlakoztatni a lejátszáshoz (pl. VCD, CD, MP3 lejátszóról vagy videomagnóról stb.). CINCH konnektorokkal szerelt kábellel (piros a jobb, fehér a bal csatorna) kösse össze a külső jelforrás kimenetét a készülék LINE IN bemeneti konnektorával.

A külső jelforrás hallgatásához a SOURCE gombbal (a készüléken vagy a távirányítón) kapcsolja be ezt az üzemmódot.

Hangszóró kimenet

A távirányító használata

A távirányítóba tegye be az elemeket. A távirányítót fordítsa a készülék előlapján található infravörös érzékelő felé. A távirányító hatótávolsága körülbelül 8 méter, 30 fokos szögön belül, vízszintes síkban.

Az elemek behelyezése

1. A távirányító hátlapján található elemtartó fedelét vegye le.

2. Az elemtartóba tegyen be két darab AAA/1,5 V-os ceruzaelemet. Ügyeljen a helyes polaritására, az elemeket az elemtartó alján található rajznak megfelelően tegye be (+ és -).

3. Tegye vissza az elemtartó fedelét.

• Amennyiben hosszabb ideig nem használja a távirányítót, akkor abból vegye ki az elemeket.
• A távirányítóba egyidejűleg ne használjon különböző típusú, régi és új elemeket.
• A lemerült elemek kifolyhatnak és kárt okozhatnak a távirányítóban.
• Az elemeket ne tegye ki erős hő, pl. közvetlen napsütés, tűz, vagy hasonló hatásának.
• Legyen tekintettel a környezetünkre és a régi elemeket adja le olyan gyűjtőhelyen, ahol gondoskodnak az elemek újrafeldolgozásáról.

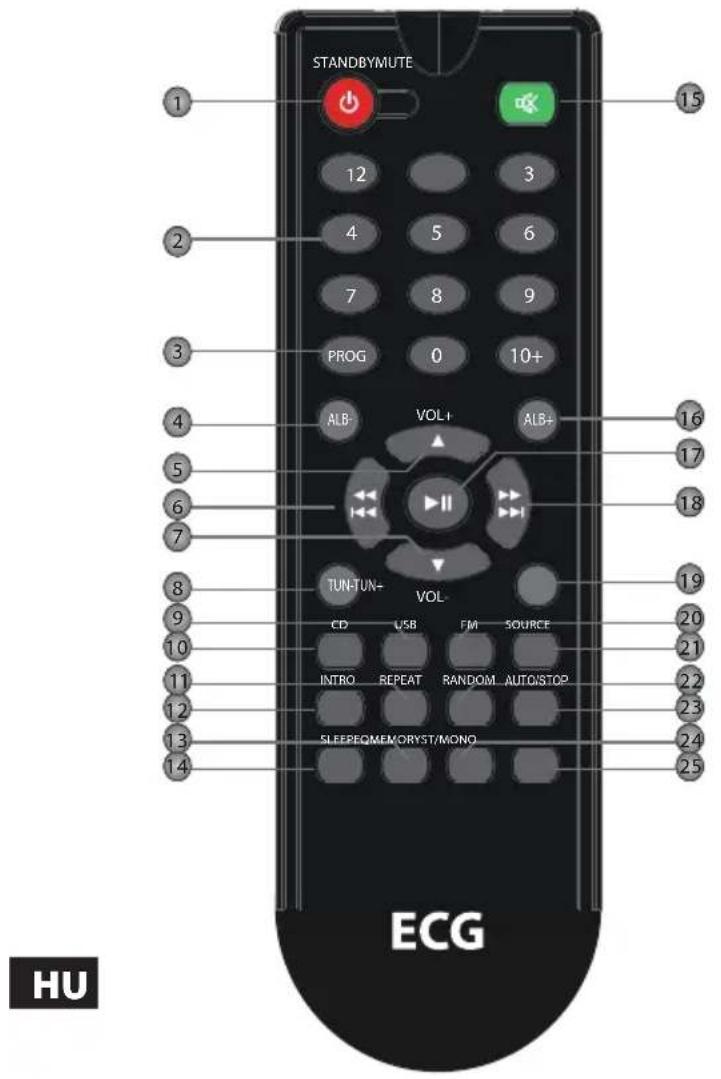

TÁVIRÁNYÍTÓ

1. STANDBY (be- és kikapcsolás)

2. SZÁMGOMBOK

3. PROGRAM

4. ALB -

5. HANGERÕ +

6. VISSZA / ELÖZÖ

7. HANGERÕ -

8. HANGOLÁS -

9. USB

10. CD

11. REPEAT (ismétlés)

12. INTRO

13. EQ (hangszínszabályzó)

14. SLEEP (időzítő)

15. MUTE (elnémítás)

16. ALB +

17. LEJÁTSZÁS / SZÜNET

18. ELÖRE / KÖVETKEZÖ

19. HANGOLÁS +

20. FM (URH)

21. SOURCE (jelforrás kiválasztása)

22. RANDOM (véletlen sorrendű lejátszás)

23. AUTO / STOP

24. MEMORY (mentés a memóriába)

25. ST/MONO (sztereó / monó)

LEJÁTSZÁS

CD hallgatása

STANDBY

USB

CD

FM

SOURCE

Készülék bekapcsolása. Ismételt megnyomás után a készülék készenléti üzemmódba kapcsol át.

USB üzemmódba kapcsolás.

CD üzemmódba kapcsolás.

URH rádió üzemmódba kapcsolás.

Jelforrás kiválasztása a következő sorrendben: CD, USB, URH és LINE IN.

A számgombokat például a lejátszandó szám kiválasztásához, vagy számok megadásához lehet használni.

AUTO/STOP

Lejátszás megállítása.

Lejátszás szüneteltetése. Újabb megnyomás: a lejátszás folytatása.

Következő számra ugrás.

Benyomva tartva gyors előretekerés a számban.

Előző számra ugrás.

Benyomva tartva gyors visszatekerés a számban.

VOL+

VOLUME+ hangerő növelése.

VOL-

VOLUME- hangerő csökkentése.

PROGRAM

Állítsa le a lejátszást, tegyen be CD lemezt és nyomja meg a PROGRAM gombot a programozás üzemmódhoz. A számot közvetlenül a számgombokkal vagy a gombokkal válassza ki, majd nyomja meg ismét a PROGRAM gombot a jóváhagyáshoz.

A gomb megnyomásával indítsa el a lejátszást.

MUTE

A pillanatnyi elnémításhoz nyomja meg egyszer. Az ismételt megnyomás után a hang ismét hallható.

RANDOM

Véletlen lejátszási sorrend.

REPEAT

Ismételt lejátszási üzemmódok közti választás.

SLEEP

Állítsa be a kikapcsoláshoz a visszaszámlálási időt, vagy a visszaszámlálást kapcsolja ki SLEEP OFF. A beállított visszaszámlálási idő eltelte után a készülék automatikusan kikapcsol. A készüléket ezután a STANDBY gombbal tudja ismét bekapcsolni.

INTRO

A lemezen található számok elejéből 10 másodpercet lejátszik.

EQ

Választás a beállított hangszínek közül.

ALB +/-

Albumválasztás (előre/hátra), csak MP3 lejátszása esetén.

URH rádió hallgatása

A következő gombok szolgálnak az URH rádió hallgatásához. A SOURCE gombbal válassza ki az FM (URH rádió) üzemmódot.

ST/MONO

URH üzemmódban monó és sztereó vétel kapcsolása.

TUN +/-

• TUN+: fi nomhangolás (felfelé).

• TUN-: fi nomhangolás (lefelé).

• TUN+/- benyomva tartva: folyamatos keresés felfelé / lefelé.

MEMORY

Új rádióállomás behangolása után nyomja meg a MEMORY gombot, adjon meg memóriahely számot a rádióadó elmentéséhez. Az elmentéshez nyomja meg még egyszer a MEMORY gombot.

Az így elmentett rádióállomásokat a memóriahely megadásával tudja azonnal hallgatni.

Például a 2-es gomb megnyomásával a 2. memóriahelyre elmentett rádióadót tudja hallgatni. A 15-ös memóriahely aktiválásához előbb a 10+ majd az 1-es és 5-ös gombokat nyomja meg.

Következő memóriahelyre ugrás.

Előző memóriahelyre ugrás.

MEGJEGYZÉS: Az URH rádió üzemmódban aktív a VOLUME+/-, és a MUTE gomb is. Ezzel kapcsolatban információkat a „CD hallgatása” fejezetben talál.

HIBAELHÁRÍTÁS

Mielőtt a készüléket a márkaszervizbe vinné, ellenőrizze le a következőket.

Jelenség Ok Elhárítás
Nincs tápfeszültség · A	hálózati vezetéket nem csatlakoztatta megfelelően a fali aljzathoz.	Ellenőrizze le a csatlakoztatást.
HangNincs vagy torz a hang.	Az audió kábel nincs csatlakoztatva.A hangerő minimális értékre van beállítva.A hang le van kapcsolva.· Nyomja	Csatlakoztassa megfelelő módon az audió kábelt.Növelje a hangerőt.meg a MUTE gombot a hang ismételt bekapcsolásához.Nyomja meg a PLAY/PAUSE gombot.
Lemezt nem lehet lejátszani	A lemezt fordítva tette be.· Győződjön meg arról, hogy a lemezt nyomtatott oldallal felfelé helyezte-e be a mechanikába.A lemezen a szülői felügyelet szintje magasabb szintre van beállítva, mint a készüléken.A lemez nem kompatibilis a készülékkel.A lemezen szennyeződés van.· Tisztítsa meg a lemezt.
Az USB eszköz csatlakoztatása után a készülék leáll	A csatlakoztatott USB eszköz nem kompatibilis a készülékkel.	A készülék nem ismer fel bármilyen USB eszközt. Amennyiben a készülék leáll, akkor azt kapcsolja ki, húzza ki a hálózati vezetéket a konnektorból, majd távolítsa el az USB eszközt is. Majd ismét kapcsolja be.A készüléknek ezt követően ismét működnie kell.
A készülék nem reagál a gombok megnyomására	A készüléket elektrosztatikus feltöltődés zavarja.	Kapcsolja le a készüléket és húzza ki a hálózati vezetéket az aljzatból. Csatlakoztassa ismét a készüléket az elektromos hálózathoz, majd kapcsolja be.
A távirányító nem működik	A távirányítóban nincs elem.Az elemek lemerültek.A távirányítót nem fordította a készüléke felé.A távirányító a hatótávolságon kívül van.A készülék ki van kapcsolva.	Tegyen be két darab AAA/1,5 V-os elemet a távirányítóba.A lemerült elemeket helyettesítse új elemekkel.A távirányítót fordítsa a készüléken található infravörös érzékelő felé.Menjen közelebb a készülékhez a távirányítóval.Kapcsolja le a készüléket és húzza ki a hálózati vezetéket az aljzatból. Kapcsolja be a készüléket.

MÜSZAKI ADATOK

Tápfeszültség AC ~100–240 V, 50/60		Hz
Teljesítményfelvétel 20 W
Teljesítményfelvétel készenléti üzemmódban < 0,5 W
Üzemeltetési feltételek	Hőmérséklet -10 °C és	+35 °C között
	Relatív páratartalom 5 % és 90 % között
CD lejátszó	Frekvencia tartomány: 20 Hz ~ 20 kHz
	S/N viszony (A-szűrő) >80 dB (1 kHz)
	Dinamikus tartomány ≥70 dB (1 kHz)
	Torzítás és zaj	≤-60 dB (1 kHz)
	Ingadozás	Mérhető szint alatt
Rádió	URH frekvenciasáv	87,5 ~ 108 MHz
Kimeneti teljesítmény (max.)		2 × 5 W
Frekvencia jellemző:		±1,5 dB (20 Hz ~ 20 kHz)

HULLADÉKFELHASZNÁLÁS ÉS MEGSEMMISÍTÉS

A csomagolópapírt és hullámpapírt adja le hulladékgyűjtő telepen. Csomagolófólia, PE zacskók, műanyag alkatrészek – műanyaggyűjtő szelektív hulladéktároló edénybe.

ÉLETTARTAM LEJÁRTÁT KÖVETŐ MEGSEMMISÍTÉS

Használt elektromos és elektronikus készülékek megsemmisítése (érvényes az EU tagállamokban és számos szelektív hulladékgyűjtést végző európai országban)

Ez a terméken vagy csomagolásán található jelzés azt mutatja, hogy a terméket tilos standard háztartási hulladékként megsemmisíteni. A terméket elektromos és elektronikus berendezések újrahasznosítására szakosodott hulladékgyűjtő telepen adja le. A termék helyes megsemmisítésével megelőzi, hogy káros hatást fejtsen ki az emberi egészségre és környezetünkre. Az anyagok újrahasznosítása kíméli a természetes forrásainkat. A termék újrahasznosításával kapcsolatosan bővebb információkat a helyi önkormányzattól, a háztartási hulladékot feldolgozó szervezettől, vagy a termék forgalmazójától kérhet.

08/05

Ez a termék megfelel a kisfeszültségű berendezések biztonságára és az kompatibilitásra vonatkozó EU irányelveknek.

A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.
