XENON C 222 - System Hi-Fi ECG - Bezpłatna instrukcja obsługi

Typ produktu	System Hi-Fi / Mikrosystem CD
Model	XENON C 222
Marka	ECG
Zasilanie	AC 100-240 V, 50/60 Hz
Pobór mocy	20 W (praca), < 0,5 W (czuwanie)
Kompatybilne płyty	CD, CD-R, CD-RW, MP3
Odtwarzanie USB	Tak (port USB dla urządzeń pamięci masowej)
Tuner radiowy	FM stereo, 87,5-108 MHz
Moc wyjściowa audio	2 x 5 W (maks.)
Pasmo przenoszenia (CD)	20 Hz - 20 kHz
Stosunek sygnału do szumu (CD)	> 80 dB (1 kHz)
Zakres dynamiczny (CD)	≥ 70 dB (1 kHz)
Zniekształcenia (CD)	≤ -60 dB (1 kHz)
Wejścia	LINE IN (RCA), USB, antena FM
Wyjścia	Zaciski głośnikowe, gniazdo słuchawkowe (3,5 mm)
Pilot zdalnego sterowania	Tak, z pełną funkcjonalnością
Tryby korektora	Wiele ustawień wstępnych (przycisk EQ)
Dodatkowe funkcje	Odtwarzanie programowe, losowe, powtarzanie, skanowanie intro, timer uśpienia, wyciszenie
Temperatura pracy	-10°C do +35°C
Wilgotność	5% do 90%
Klasa bezpieczeństwa	Produkt laserowy klasy 1
Akcesoria w zestawie	Pilot zdalnego sterowania, instrukcja obsługi

Często zadawane pytania - XENON C 222 ECG

Dlaczego system nie ma zasilania?

Upewnij się, że przewód zasilający jest prawidłowo podłączony do działającego gniazdka. Jeśli urządzenie nadal się nie włącza, sprawdź połączenie zasilacza.

Jak naprawić brak dźwięku lub zniekształcony dźwięk?

Sprawdź, czy kable audio są prawidłowo podłączone, głośność nie jest ustawiona na minimum, a dźwięk nie jest wyciszony za pomocą przycisku MUTE. Spróbuj także nacisnąć PLAY/PAUSE.

Dlaczego CD nie odtwarza?

Upewnij się, że płyta jest włożona etykietą do góry. Sprawdź, czy płyta jest kompatybilna (CD, CD-R, CD-RW, MP3) i wyczyść ją, jeśli jest brudna. Płyta może być zablokowana przez ustawienia kontroli rodzicielskiej.

Co zrobić, jeśli pilot nie działa?

Włóż nowe baterie (AAA/1,5 V) z zachowaniem prawidłowej biegunowości. Skieruj pilota w stronę czujnika na przednim panelu w odległości do 8 metrów i pod kątem 30 stopni. Usuń wszelkie przeszkody.

Jak podłączyć zewnętrzne urządzenia audio?

Użyj stereofonicznego kabla RCA, aby podłączyć wyjście liniowe urządzenia zewnętrznego do wejścia LINE IN z tyłu. Naciśnij SOURCE, aby wybrać tryb LINE IN.

Czy mogę odtwarzać muzykę z pamięci USB?

Tak, włóż urządzenie pamięci USB do portu USB na przednim panelu i naciśnij SOURCE lub USB, aby wybrać tryb USB. System obsługuje pliki MP3.

Jak ustawić timer uśpienia?

Naciskaj przycisk SLEEP wielokrotnie, aby przechodzić przez zaprogramowane czasy. Urządzenie automatycznie wyłączy się po wybranym czasie. Naciśnij STANDBY, aby anulować.

Dlaczego odbiór radia FM jest słaby?

Rozciągnij w pełni antenę FM. Naciśnij ST/MONO, aby przełączać między stereo a mono (mono może zmniejszyć szumy). Spróbuj dostroić za pomocą TUN+/-.

Jak zaprogramować kolejność utworów na CD?

Włóż płytę CD i zatrzymaj odtwarzanie. Naciśnij PROGRAM, a następnie użyj przycisków numerycznych lub /, aby wybrać utwór i ponownie naciśnij PROGRAM. Powtórz dla kolejnych utworów, a następnie naciśnij PLAY, aby rozpocząć.

Co robi przycisk INTRO?

Funkcja INTRO odtwarza pierwsze 10 sekund każdego utworu na płycie, umożliwiając podgląd zawartości.

INSTRUKCJA OBSŁUGI XENON C 222 ECG

Należy uważnie przeczytać i zachować do wglądu!

• Przed podłączeniem i rozpoczęciem korzystania z urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować do wglądu w przyszłości.
• Nie otwierać obudowy urządzenia. Wewnątrz nie ma żadnych elementów, które mógłby ustawić lub zmienić użytkownik. Wszelkie naprawy należy zlecić wykwalifi kowanym serwisantom.
• Jeśli urządzenie nie jest używane, należy go wyłączyć. Przy dłuższej przerwie w korzystaniu z urządzenia wyłączyć je i odłączyć od zasilania. (Wtyczka, która umożliwia całkowite odłączenie urządzenia od sieci, powinna być łatwo dostępna.)
• Nie instalować urządzenia w miejscu wystawionym na działanie ciepła lub światła słonecznego.
• Nie instalować urządzenia w miejscu wystawionym na działanie deszczu lub wilgoci.
• Urządzenie nie może być narażone na działanie bieżącej lub kapiącej wody oraz nie wolno na nim stawiać przedmiotów z wodą, na przykład waz.
• Postawić urządzenie na poziomej, płaskiej i stabilnej powierzchni, w miejscu z dobrą wentylacją. Nie zasłaniać otworów wentylacyjnych – mogłoby to spowodować przegrzanie i uszkodzenie urządzenia.
• Urządzenie czyścić z zewnątrz miękką, wilgotną szmatką. Nie używać do czyszczenia chemikaliów.
• Niniejsza instrukcja ma pomóc w korzystaniu z urządzenia i nie zawiera pełnego opisu możliwych konfi guracji.
• Stosować wyłącznie akcesoria zalecane przez producenta.

OSTRZEŻENIE:

Nie wystawiać baterii na działanie temperatury, np. światła słonecznego, ognia itp.

UWAGA:

Nieprawidłowa wymiana baterii grozi wybuchem. Wymieniane baterie powinny być tego samego typu.

Symbol błyskawicy oznacza obecność niebezpiecznego napięcia w obudowie urządzenia, które przy dotyku może spowodować porażenie prądem elektrycznym.

Symbol wykrzyknika odsyła do ważnych zaleceń dotyczących użytkowania zawartych w instrukcji.

Aby zmniejszyć ryzyko pożaru i porażenia prądem elektrycznym nie należy zdejmować osłony urządzenia. Wszelkie naprawy należy zlecić wykwalifi kowanym serwisantom.

Symbol oznacza, że produkt jest urządzeniem laserowym klasy 1. Promień lasera może być niebezpieczny w bezpośrednim kontakcie z ciałem.

WŁAŚCIWOŚCI

Dziękujemy za zakupienie urządzenia. Przed podłączeniem i rozpoczęciem korzystania z urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować do wglądu w przyszłości.

• Obsługa CD, CD-R, CD-RW, MP3 itd.
• Wejście USB do odtwarzania pamięci USB.
• Wszystkimi funkcjami można sterować za pomocą pilota.
  • Stereofoniczne radio FM.

W opakowaniu znajduje się:

Instrukcja użytkowania Pilot

OPIS

PL

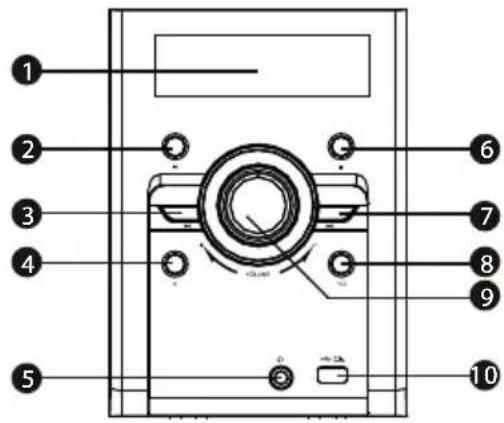

PANEL PRZEDNI:

1. WYŚWIETLACZ
2. PLAY (odtwarzanie/pauza)
3. POPRZEDNI
4. STANDBY (włączenie/wyłączenie)
5. GNIAZDO SŁUCHAWEK
6. STOP
7. NASTEPNY
8. SOURCE (źródło sygnału)
9. REGULACJA GŁOŚNOŚCI

10. WEJŚCIE USB

11. GNIAZDO ANTENY FM

12. WEJŚCIE LINE IN
13. ZACISKI GŁOŚNIKOWE
14. PUSH (otworzenie szufl ady CD)

Słuchanie przez słuchawki

Przed podłączeniem słuchawek należy ściszyć głośność, a po podłączeniu pogłośnić zgodnie z preferencjami. Po podłączeniu słuchawek głośniki nie będą wydawały żadnego dźwięku.

OSTRZEŻENIE: Zbyt głośny dźwięk w słuchawkach może spowodować uszkodzenie słuchu.

PODŁĄCZENIE

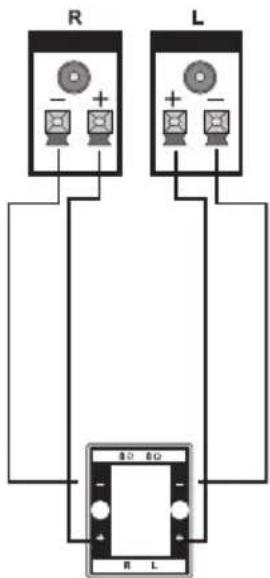

Wyjście na głośniki

Głośniki należy podłączyć do odpowiednich gniazd za pomocą kabli głośnikowych (biały do +, czarny do -).

Wejście LINE IN

Urządzenie jest wyposażone w wejście, przez które można doprowadzić stereofoniczny sygnał analogowy z zewnętrznego urządzenia jak VCD lub odtwarzacz CD, magnetowidu lub odtwarzacza MP3 itp.

Za pomocą kabla audio z wtyczkami CINCH (czerwony dla prawego kanału, biały dla lewego kanału) należy podłączyć zaciski wyjściowe odtwarzacza zewnętrznego z wejściem LINE IN urządzenia.

Przycisk SOURCE na urządzeniu lub pilocie umożliwia przełączenie odtwarzania na podłączone zewnętrzne źródło muzyki.

Głośniki

Włożyć baterie do pilota. Nakierować pilota na czujnik pilota na przednim panelu urządzenia. Zasięg pilota wynosi ok. 8 metrów pod kątem 30 stopni w płaszczyźnie poziomej.

Wkładanie baterii

1. Zdjąć pokrywę baterii z tyłu pilota.

1. Włożyć do komory dwie baterie AAA/1,5 V. Pamiętaj o prawidłowej polaryzacji baterii, oznaczonej wewnątrz komory symbolami + i - .

1. Umieścić obudowę z powrotem na swoje miejsce.

• Wyjąć baterie przed dłuższą przerwą w użytkowaniu pilota.
• Nie używać jednocześnie starych i nowych baterii, ani baterii różnych typów.
• Zużyte baterie mogą wyciec i spowodować uszkodzenie pilota.
• Nie wystawiać baterii na działanie wysokiej temperatury, np. światła słonecznego, ognia itp.
  • W trosce o środowisko naturalne należy likwidować stare baterie zgodnie z obowiązującymi przepisami.

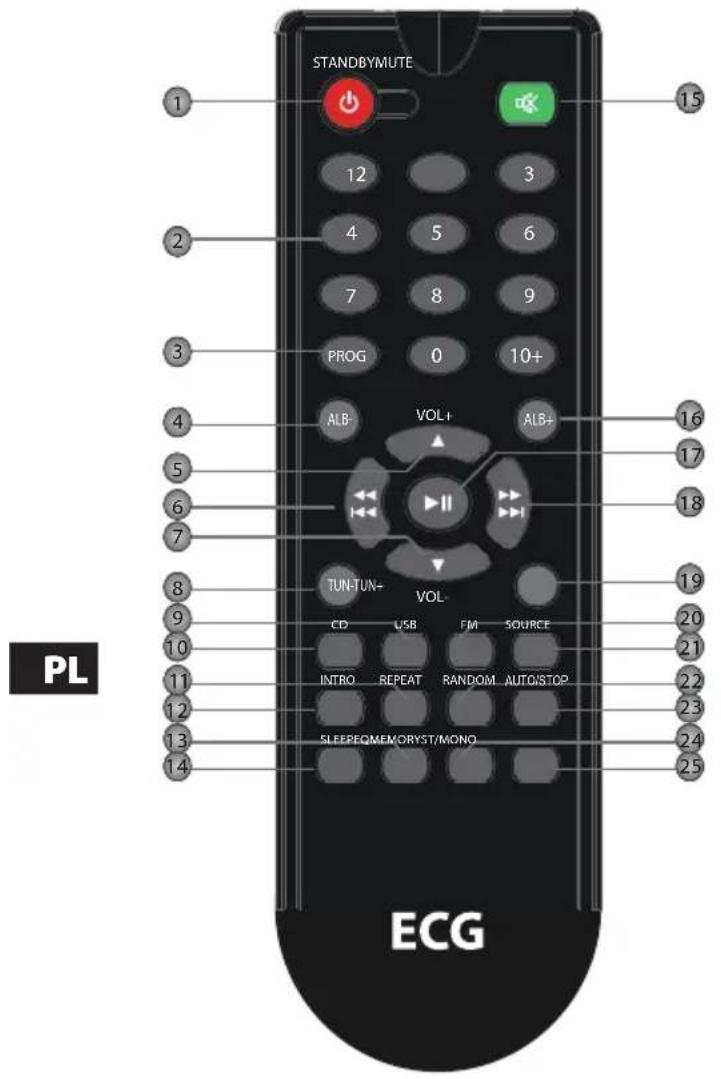

PILOT

1. STANDBY (włączenie/wyłączenie)
2. PRZYCISKI NUMERYCZNE
3. PROGRAM
4. ALB-
5. GŁOŚNOŚĆ+
6. PRZECHODZENIE WSTECZ / POPRZEDNI
7. GŁOŚNOŚĆ-
8. STROJENIE
9. USB
10. CD
11. REPEAT (powtarzanie)
12. INTRO
13. EQ (equalizer)
14. SLEEP (wyłącznik czasowy)
15. MUTE (wyciszenie)
16. ALB+
17. ODTWARZANIE/PAUZA
18. PRZECHODZENIE DO PRZODU / NASTĘPNY
19. STROJENIE +
20. FM
21. SOURCE (przełącza źródło sygnału)
22. RANDOM (losowe odtwarzanie piosenek)
23. AUTO / STOP
24. MEMORY (zapisanie w pamięci)
25. ST/MONO

ODTWARZANIE STANDARDOWE

Sterowanie CD

STANDBY

USB

CD

FM

SOURCE

Naciśnij przycisk, aby włączyć urządzenie. Ponowne naciśnięcie przełączy urządzenie w tryb czuwania.

Naciśnięcie przełączy urządzenie w tryb USB.

Naciśnięcie przełączy urządzenie w tryb CD.

Naciśnięcie przełączy urządzenie w tryb radia FM.

Naciśnięcie powoduje wybór źródła sygnału CD, USB, AUX IN oraz FM.

Przyciski numeryczne można wykorzystać do wprowadzania numerów lub wyboru utworu itp.

AUTO/STOP

Naciśnięcie spowoduje zatrzymanie odtwarzania.

Naciśnięcie spowoduje wstrzymanie odtwarzania. Naciskając przycisk ponownie można wznowić odtwarzanie.

Nacisnąć, aby przejść do następnego rozdziału/utworu.

Przytrzymanie spowoduje szybkie przewijanie do przodu.

Naciśnij, aby przejść do poprzedniego rozdziału/utworu.

Przytrzymanie spowoduje szybkie przewijanie do tyłu.

VOL+

Naciśnięcie VOLUME+ zwiększy głośność.

VOL-

Naciśnięcie VOLUME+ zmniejszy głośność.

PROGRAM

Włożenie CD i naciśnięcie PROGRAM spowoduje przejście do trybu programowania. Wybierz ścieżkę bezpośrednio za pomocą klawiatury numerycznej lub użyj przycisku

/ i potwierdź wybór naciskając ponownie przycisk PROGRAM. Naciśnięcie spowoduje włączenie odtwarzania programu.

PL

MUTE

Służy do chwilowego wyłączenia dźwięku. Ponowne naciśnięcie spowoduje ponowne włączenie dźwięku.

RANDOM

Naciśnięcie włączy tryb odtwarzania losowego.

REPEAT

Przełączanie pomiędzy trybami powtarzania odtwarzania.

SLEEP

Ponowne naciśnięcie spowoduje wybór czasu odtwarzania, a wybranie SLEEP OFF anuluje funkcję automatycznego wyłączenia. Po ustawionym czasie urządzenie wyłączy się automatycznie. Naciśnięcie STANDBY spowoduje jego ponowne włączenie.

INTRO

Naciśnięcie tego przycisku umożliwia i odtworzenie 10 sekund każdego utworu na dysku.

EQ

Przycisk przełącza tryby korekcji.

ALB +/-

Naciśnięcie przełącza foldery utworów (dotyczy tylko MP3).

Obsługa odbiornika radiowego FM

Następujące przyciski służą do sterowania odbiornika FM. Przycisk SOURCE umożliwia wybór trybu odbioru.

ST/MONO

Naciśnięcie przełącza tryb odbioru między Mono oraz Stereo.

TUN +/-

• TUN+: naciśnięcie spowoduje lekkie dostrojenie częstotliwości (w górę).
• TUN+: naciśnięcie spowoduje lekkie dostrojenie częstotliwości (w dół).
• Naciskając TUN+/- można płynnie skanować częstotliwości w górę / w dół.

MEMORY

Po dostrojeniu nowej stacji naciśnij MEMORY i wybierz numer, pod którym chcesz zapisać dostrojoną stację. Potwierdź wybór ponownym naciśnięciem przycisku MEMORY.

Zaprogramowane stacje można wybrać za pomocą przycisków numerycznych.

Przykładowo naciśnięcie 2 wybierze zaprogramowaną stację nr 2. Aby wybrać zaprogramowaną stację nr 15, naciśnij najpierw 10+, a następnie przycisk 1 oraz 5.

Nacisnąć, aby przejść do następnej zaprogramowanej stacji.

Nacisnąć, aby przejść do poprzedniej zaprogramowanej stacji.

UWAGA: W trybie radia FM aktywne są także przyciski VOLUME+/-, MUTE. Więcej szczegółów znajduje się w punkcie „Sterowanie CD”.

ROZWIĄZYWANIE PROBLEMÓW

Przed oddaniem urządzenia do punktu serwisowego prosimy o przejrzenie poniższej tabeli.

Objaw Przyczyna Sposób naprawy
Brak zasilania • Zasilanie nie jest odpowiednio podłączone do gniazdka elektrycznego.		• Skontroluj, czy zasilanie jest prawidłowo podłączone do gniazdka sieciowego.
DźwiękBrak lub zniekształcenia dźwięku.	• Kable audio nie są prawidłowo podłączone.• Głośność jest ustawiona na minimum.• Dźwięk jest wyłączony. • Naciśnięcie MUTE spowoduje włączenie dźwięku.• Nacisnąć PLAY/PAUSE.	• Podłączyć prawidłowo kable audio.• Zwiększyć głośność.
Nie można odtworzyć płyty.	• Płyta została nieprawidłowo włóżona.• Zakodowany na płycie poziom kontroli rodzicielskiej jest wyższy, niż stopień ochrony ustawiony w urządzeniu.• Płyta jest niekompatybilna z urządzeniem.• Płyta jest brudna. • Wyczyścić płytę.	• Należy się upewnić, że płyta włóżona jest stronę z nadrukiem w górę.• Zmienić ustawienia kontroli rodzicielskiej.
Po podłączeniu urządzenia USB urządzenie przestaje działać.	• Podłączony urządzenie USB nie jest certyfikowane.	• Urządzenie nie może odtwarzać zawartości urządzeń USB bez certyfi kacji. Jeśli urządzenie przestanie działać, należy go wyłączyć, odłączyć kabel zasilania od gniazda elektrycznego i wyjąć urządzenie USB. Następnie należy podłączyć zasilanie ponownie. Urządzenie powinno działać normalnie.
Nie działają przyciski na urządzeniu.	• Występują zakłócenia, spowodowane elektrycznością statyczną.	• Wyłączyć urządzenie i odłączyć od zasilania. Podłączyć je ponownie do zasilania i włączyć.

Objaw Przyczyna Sposób naprawy
Nie działa pilot• Baterie nie zostały włożone do pilota.• Baterie są rozładowane.• Pilot nie jest skierowany na czujnik pilota na urządzeniu.• Pilot jest zbyt daleko od urządzenia.• Urządzenie jest wyłączone.	• Włożyć dwie baterie AAA/1,5 V.• Wymienić baterie na nowe.• Upewnić się, że pilot jest skierowany na czujnik pilota na urządzeniu.• Upewnić się, że pilot nie jest zbyt daleko od urządzenia.• Wyłączyć urządzenie i odłączyć od zasilania. Włączyć ponownie urządzenie.

DANE TECHNICZNE

Zasilanie AC ~100–240 V, 50/60 Hz
Pobór mocy 20 W
Pobór mocy w trybie gotowości < 0,5 W
Warunki eksploatacji	Temperatura -10 °C ~	+35 °C
	Wilgotność względna 5 % ~ 90 %
CD	Pasmo przenoszenia 20 Hz ~ 20 kHz
	Odstęp sygnał/szum (fi ltr A) >80 dB (1 kHz)
	Zakres dynamiczny ≥70 dB (1 kHz)
	Zniekształcenie i szum ≤-60 dB (1 kHz)
	Wahania	Poniżej wartości możliwej do zmierzenia
Tuner	Zakres pasma FM	87,5 ~ 108 MHz
Moc wyjściowa (maks.)		5 W × 2
Pasmo przenoszenia		±1,5 dB (20 Hz ~ 20 kHz)

EKSPLOATACJA I USUWANIE ODPADÓW

Papier służący do owinięcia i tektura falista – przekazać na wysypisko śmieci. Folia opakowaniowa, torby PE, elementy z plastiku – wrzucić do pojemników z plastikiem do recyklingu.

USUWANIE PRODUKTÓW PO ZAKOŃCZENIU EKSPLOATACJI

Usuwanie zużytego sprzętu elektrycznego i elektronicznego (dotyczy krajów członkowskich UE i innych krajów europejskich z wprowadzonym systemem zbiórki odpadów)

Przedstawiony symbol na produkcie lub opakowaniu oznacza, że produkt nie może być zaliczany do odpadów komunalnych. Należy go przekazać do odpowiedniego punktu zajmującego się recyklingiem sprzętu elektrycznego i elektronicznego. Prawidłowy recykling produktu zabiega negatywnym konsekwencjom dla zdrowia ludzkiego i środowiska naturalnego.

Recykling przyczynia się do zachowania surowców naturalnych. W celu uzyskania dalszych informacji o recyklingu tego produktu należy się skontaktować z lokalnymi władzami, krajową organizacją zajmującą się przetwarzaniem odpadów lub sklepem, który sprzedaż produkt.

Produkt spełnia wymagania dyrektyw UE w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa urządzeń elektrycznych.

Zastrzegamy sobie prawo do zmiany tekstu i parametrów technicznych.

08/05
