3AF3-645N - Harangjáték FAGOR - Ingyenes használati útmutató

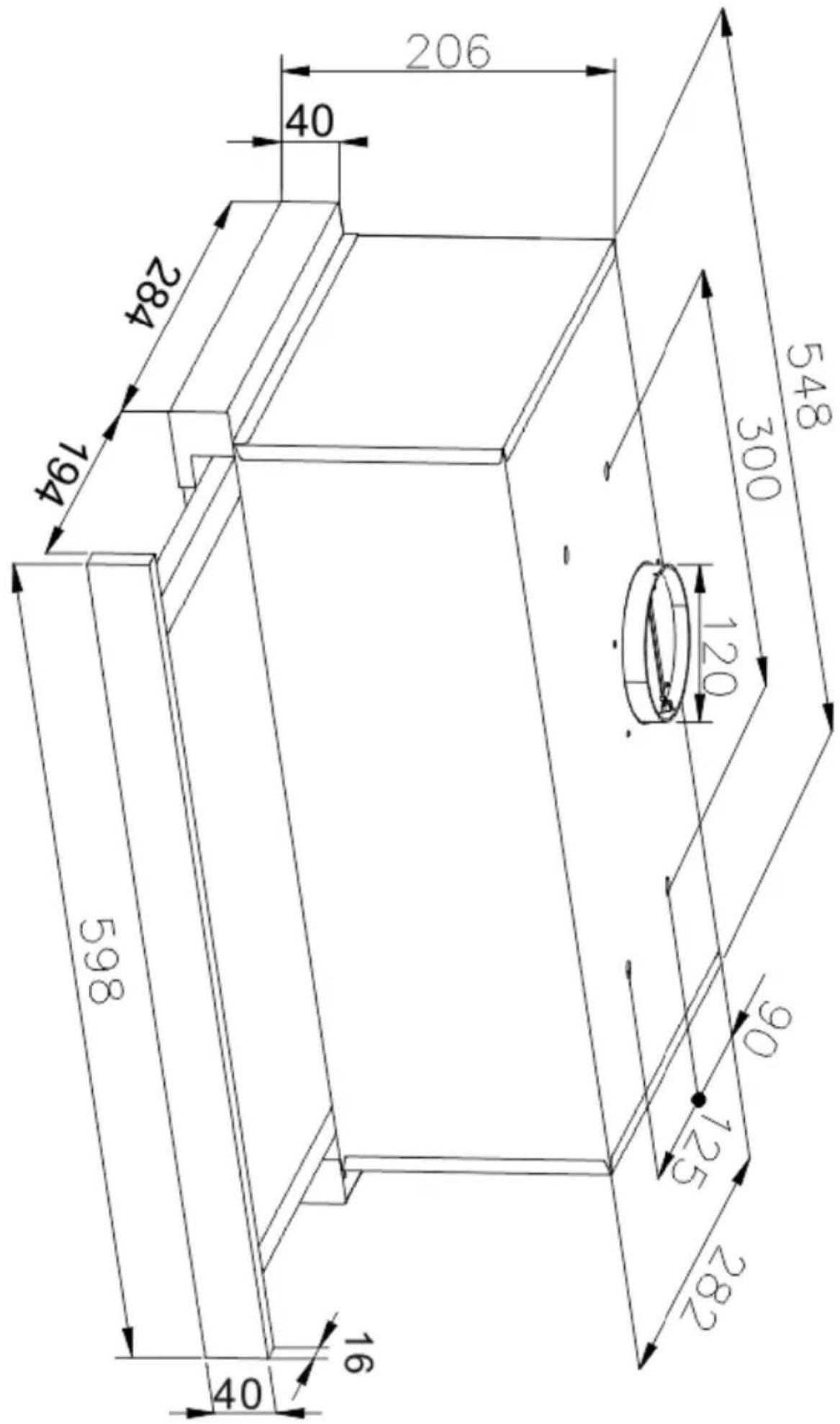

Típus	Konyhai páraelszívó (teleszkópos)
Modell	3AF3-645N
Márka	Fagor
Szerelés típusa	Függőleges falra szerelés (teleszkópos)
Méretek (kb.)	Szélesség 60 cm, Mélység 50 cm, Magasság változó (teleszkópos)
Súly (kb.)	12 kg
Tápellátás	220-240 V ~ 50/60 Hz
Maximális teljesítményfelvétel	200 W (ventilátor + világítás)
Ventilátor fordulatszámok	3 sebesség + Kikapcsolás időzítő (1-9 perc)
Vezérlés típusa	Érintőgombos vezérlés LED kijelzővel
Világítás	Izzó / Halogén / LED (megegyezik a gyári specifikációval)
Elszívási módok	Levegőelvezetés (csatornázva) vagy recirkuláció (szénszűrő)
Csőátmérő	120 vagy 150 mm
Zsírszűrő	Alumínium, mosható (havonta mosogatógépben vagy kézzel)
Aktív szénszűrő	Cserélje 3-4 havonta (nem mosható)
Biztonsági funkciók	Határoló kapcsoló (ventilátor kikapcsol, ha az előlapot visszanyomják), túlmelegedés elleni védelem (automatikus, ha nincs másképp specifikálva), gyermekbiztonsági figyelmeztetések
Garancia	Gyári garancia (a garanciajegy szerint)
Energiaosztály	A+ (jellemző a modern páraelszívókra)
Zajszint (max.)	65 dB (becsült)
Termékkód / EAN	3AF3-645N

Gyakran ismételt kérdések - 3AF3-645N FAGOR

Hogyan telepítsem a Fagor 3AF3-645N páraelszívót?

A telepítést szakképzett szerelőnek kell végeznie. A páraelszívó függőleges falra szerelésre készült gáz- vagy elektromos főzőlap fölé. Győződjön meg arról, hogy a falszerkezet elég erős. Elszívó üzemmód esetén csatlakoztassa megfelelő szellőzőcsatornához (∅120 vagy 150 mm), amely nem hosszabb 4-5 m-nél. Recirkulációs üzemmód esetén szereljen be egy aktív szénszűrőt. A részletes lépéseket és a főzőlap feletti minimális távolságot lásd a kézikönyvben.

Mik a vezérlési funkciók?

Az érintőpanel tartalmaz: Készenlét be/ki (sípolás), ventilátor sebesség növelés (1-3), világítás be/ki (a ventilátortól független), és Kikapcsolási időzítő (1-9 perc). A kijelző az aktuális sebességet vagy időzítőt mutatja. A ventilátor csak akkor működik, ha az előlap ki van húzva a határoló kapcsoló miatt.

Hogyan tisztítsam a zsírszűrőt?

Tisztítsa meg az alumínium zsírszűrőt legalább havonta egyszer. Moshatja mosogatógépben vagy kézzel enyhe tisztítószerrel. A gyakori tisztítás megelőzi a tűzveszélyt. Több mosogatógép- ciklus után a szín megváltozhat, de ez normális.

Milyen gyakran kell cserélni az aktív szénszűrőt?

Az aktív szénszűrőt (recirkulációs üzemmódban használatos) 3-4 havonta kell cserélni, vagy gyakrabban, ha intenzíven használja a páraelszívót. Nem mosható és nem újrafelhasználható. A helyi előírásoknak megfelelően ártalmatlanítsa.

Mit tegyek, ha a páraelszívó leáll?

Először ellenőrizze, hogy az előlap ki van-e húzva (a ventilátor csak kinyújtott állapotban működik). Győződjön meg róla, hogy a tápellátás csatlakoztatva van, és a dugasz nem sérült. Ha továbbra sem működik, forduljon a hivatalos szervizhez. Ne próbálja meg saját maga javítani.

Használhatom a páraelszívót szűrők nélkül?

Nem, soha ne működtesse a páraelszívót az alumínium zsírszűrők nélkül. Ezek védik a motort és megakadályozzák a zsír felhalmozódását. A szűrők nélküli üzemeltetés növeli a tűzveszélyt és károsíthatja a készüléket.

Mi az a Kikapcsolási időzítő, és hogyan használjam?

A kikapcsolási időzítő lehetővé teszi, hogy a páraelszívó 1-9 perc után automatikusan kikapcsoljon. Érintse meg többször az időzítő érzékelőt a kívánt perc beállításához (a kijelző villog). Az előlap visszanyomásával bármikor megszakíthatja. A világítás kikapcsol, ha az időzítő aktív.

Hogyan cseréljem ki az izzókat?

Használjon a gyárilag beépített izzókkal/modulokkal megegyező specifikációjú izzókat/modulokat (izzó/halogén/LED). A csere utasításait lásd a kézikönyv 7. ábráján. Ha nem áll rendelkezésre, forduljon a hivatalos szervizhez a világítási modul cseréjéhez.

Biztonságos a páraelszívó használata más készülékekkel?

Igen, de biztosítson megfelelő szellőzést, ha egyidejűleg tüzelőanyag-égető készülékeket (pl. gáztűzhely, fűtőtest) használ. Az ilyen készülékek körüli nyomás nem haladhatja meg a 0,004 mbar-t. Ez nem vonatkozik a páraelszívó recirkulációs üzemmódjára.

Mire terjed ki a garancia?

A garancia a gyártási hibákra terjed ki a garanciajegy szerint. Nem terjed ki a nem megfelelő használatból, helytelen telepítésből vagy a karbantartási utasítások be nem tartásából eredő károkra. Tartsa készen a sorozatszámot, amikor kapcsolatba lép a szervizzel.

HASZNÁLATI ÚTMUTATÓ 3AF3-645N FAGOR

CS Návod k obsluze ● Návod na obsluhu HU Használati utasítás

IO-HOO-0771/4 (02.2022)

HU Tűzhely feletti páraelszívó

3AF3-645N / 3AF3-645B

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA 70

HASZNÁLAT

PÁRAELSZÍVÓ VEZÉRLÉSE 71

TIMER (A PÁRAELSZÍVÓ KÉSLELTETETT KIKAPCSOLÁSA) 71

A PÁRAELSZÍVÓ MÜKÖDÉSÉVEL KAPCSOLATOS EGYÉB FONTOS INFORMÁCIÓK 72

TISZTÍTÁS ÉS KARBANTARTÁS 73

KARBANTARTÁS 73

ZSÍRSZÚRŐ 73

SZÉNSZÜRÖ 73

VILÁGÍTÁS 73

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ 74

GARANCIA 74

Estimado Cliente

A mai naptól kezdve az Ön mindennapi teendői egyszerűbbek lettek mint valaha. A készülék a könnyű használat és kiváló hatékonyság rendkívüli kombinációja A használati utasítás elolvasását követően Önnek nem okoz gondot a kezelése.

A készülék, mely elhagyta a gyárat, gondosan ellenőrizve lett a csomagolás előtt a biztonságot és funkcionalitást illetően.

Kérjük Önöket, hogy a készülék üzembe helyezése előtt figyelmesen olvassák el a használati utasítást. A használati utasításban foglaltak betartása segít megelőzni a helytelen üzemeltetést. A használati utasítást meg kell tartani és el kell rakni úgy, hogy szükség esetén kéz alatt legyen.

A balesetek elkerülése érdekében gondosan követni kell a használati utasításban foglaltakat.

Tisztelettel,

FAGOR

ELECTRODOMÉSTICO

BIZTONSÁGI UTASÍTÁSOK

• A páraelszívót csak a jelen használati utasítás elolvasását követően lehet használni.
• A készüléket csakis háztartásbeli használatra tervezték.
• A gyártó fenntartja magának a jogot olyan újítások bevezetésére, melyek nem lesznek hatással a készülék használatára.
• A gyártó nem vállal felelősséget a készülék által okozott károkért illetve tűzesetekért, melyeket a jelen használati utasításban foglaltak be nem tartása okozott.
• A tűzhely feletti páraelszívó a konyhai gözök elszívására használatos. Nem szabad más célra használni.
• Az elszívó üzemmódban dolgozó páraelszívót a megfelelő szellőző csatornához kell csatlakoztatni (nem szabad kéményhez, füstelvezető vagy égéstermék elvezető csatornákhoz csatlakoztatni, amelyek használatban vannak). A páraelszívóhoz csatlakoztatni kell tömlőt, mely elvezeti a levegőt kívülre. A tömlő hossza (általában 120 mm illetve 150 mm ∅ cső) nem haladhatja meg a 4-5 m-t. A légelvezető tömlő szintén szükséges a teleszkópos és a bútorba beépített, keringtető üzemmódban üzemelő páraelszívónál.
• A keringtető üzemmódban üzemelő páraelszívóknál aktív széntartalmú szűrő felszerelése szükséges. Ebben az esetben nincs szükség levegő elvezető cső felszerelésére, viszont ajánlott a levegő kivezető kémény felszerelése (csak a kéményes páraelszívóknál).

- A páraelszívó független világítással és elszívó ventilátorral rendelkezik, mely különböző sebességfokozatokra állítható.

- A készülék verziójától függően, a páraelszívót egy függőleges falra kell szerelni a gáz- illetve elektromos tűzhely fölé (kéményes és univerzális páraelszívók); a gáz- illetve elektromos tűzhely fölött lévő mennyezetre (sziget páraelszívók); egy függőleges falra a gáz- illetve elektromos tűzhely fölött, beépítve egy konyhabútorba (teleszkópos és bútorokba beépített páraelszívók). Mielőtt elkezdené a felszerelést, győződjön meg arról, hogy a fal / mennyezet szerkezete elbírja a páraelszívó súlyát. A páraelszívó néhány modellje igen nehéz.

- Az elektromos tűzhely fölötti telepítési magasság a készülék termék adatlapján található (a készülék műszaki specifikációja). Ha a gáztűzhely használati utasításában nagyobb távolságok lettek előírva, akkor ezeket kell figyelembe venni (1 rajz)

- A páraelszívó alatt tilos a nyílt láng használata. Amikor levesszük az edényt a tűzhelyről, állítsuk a lángot minimumra. Mindig ellenőrizzük, hogy a lángok nem csapnak-e a ki az edény alól, mivel ez energiaveszteséget illetve veszélyes hő koncentrációt okozhat.

- Ha olajat használunk a sütéshez a páraelszívó alatt, az üzemeltetés teljes időtartama alatt tartsa szemmel az ételt, ugyanis a túlmelegedett olaj tüzet okozhat.

- Mielőtt kicserélnénk a zsírszűrő betéteket illetve minden javítás, karbantartás előtt áramtalanítsuk a készüléket ki-húzva a dugót a konnektorból.

- A zsírszűrő betéteket legalább havonta meg kell tisztítani. A zsírral szennyezett zsírszűrő betétek könnyen lángra lobbanhatnak.

- Ha a helyiségben, ahol a páraelszívó üzemel, más nem elektromos készüléket is használunk (mint pl. a olajkemence, átfolyós vízmelegítő, bojler) biztosítani kell a jó szellőzést (levegőátfolyás). A biztonságos használat akkor lehetséges, ha a páraelszívó és a többi készülék egyszerre való használatánál, ott, ahol a készülékek el vannak helyezve, a légnyomás nem haladja meg 0,004 milibart (ez a pont érvényét veszti amikor a keringtető üzemmódban használjuk a páraelszívót)

- Nem szabad a páraelszívóra támaszkodni.

- A páraelszívót gyakran meg kell tisztítani, mind kívülről, mind pedig belülről (LEGALÁBB HAVONTA EGYSZER, a jelen használati utasításban foglalt karbantartási útmutatók betartásával). A páraelszívó tisztítására és a szűrők cseréjére irányuló utasítások be nem tartása tűzveszélyt okozhat.

- Ha a csatlakozó kábel megsérül, ki kell cserélni egy erre hivatott szakszervizben.

- Biztosítani kell a készülék kikapcsolhatóságát az áramforrásból, a csatlakozó dugó kihúzása illetve a kétpólusú megszakító gomb megnyomása által.

- Ezt a készüléket nem használhatják olyan személyek (többek között gyerekek) akik csökkent fizikai, érzékszervi vagy értelmi képességűek, vagy hiányzik a megfelelő tapasztalatuk vagy a tudásuk, hacsak nem felügyeli őket egy a biztonságukért felelős személy, aki a használati utasítás alapján útmutatókkal látja el őket.

- Különösen arra kell ügyelni, hogy a felügyelet nélkül maradt gyerekek ne játszhassanak a készülékkel.

- Győződjünk meg arról, hogy a készülék belsejében található típuscímkén feltüntetett hálózati feszültség és csatlakozó értékek megegyeznek-e a lakásban található értékekkel.

- A szerelési munkálatok megkezdése előtt tekerjük ki és egyenesítsük ki a csatlakozókábelt.

• A csomagolóanyagokat (polietilén zacskók, polisztírol stb.) a kicsomagolás közben tartsuk távol a gyerekektől.
• Mielőtt a készüléket a hálózatra csatlakoztatná, mindig ellenőrizze, hogy a tápkábel megfelelően van-e telepítve, és hogy NEM szorult-e be a páraleszívó alá az összeszerelési műveleteket során. Ne csatlakoztassa a készüléket az elektromos hálózatra a telepítés befejezése előtt.
• Tilos a páraelszívó használata ha nincs rá felszerelve az alumínium zsírszűrő.
• Szigorúan tilos a páraelszívó alatt a nyílt láng használata (flambírozás).
• Az égéstermék elvezetésével kapcsolatos biztonsági és műszaki követelmények alkalmazásánál szigorúan be kell tartani az illetékes helyi hatóságok rendelkezéseit.
• A csavarok illetve egyéb rögzítő elemek nem megfelelő – vagyis a jelen használati utasítással nem egyező - meghúzása és telepítése veszélyt jelenthet az emberi egész-ségre és életre.
• A lelógó páraelszívók csakis keringtető üzemmódban üzemelnek.
• FIGYELEM! A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat.

KICSOMAGOLÁS

A készülék a szállítás idejére megfelelő mó- don be lett csomagolva a biztonság érde- kében. Miután kicsomagoltuk a készüléket, a csomagolást környezetkímélő módon kell eltakarítani.

Az összes csomagolóanyag a környezet számára ártalmatlan, 100% újrahasználható és megfelelő jelekkel van ellátva.

Figyelem! A csomagolóányagokat (polietilén zacskók, polisztírol stb.) a kicsomagolás közben tartsuk távol a gyerekektől.

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA

Ez a készülék el lett látva az 2012/19/EU direktíval. Ez a jelzés arról tájékoztat, hogy a készülék, miután használata befejeződött, nem kerülhet a szemétbe az összes többi házi hulladékkal együtt.

A falhasználó kötelés az elhasznált készüléket egy elektronikus és elektromos hulla-dékgyűjtő pontban leadni. A hulladékgyűjtő

pontok, többek között a lokális pontok, a boltok, az önkormányzati szervezetek egy rendszert alkotnak, mely lehetővé teszi a hulladék leadását.

Az elektronikus és elektromos hulladékkal való megfelelő bánásmód segít megelőzni az emberi egészségre és környezetre káros mellékhatásokat, melyeket a hulladékkal való nem megfelelő bánásmód és a hulladékban található veszélyes anyagok okozhatnak.

HASZNÁLAT

Páraelszívó vezérlése

A páraelszívó irányítópanelje a 4 rajzon látható, de emlékeztetőül alább is bemutatjuk:

Figyelem: A páraelszívó motorja csak akkor működik, ha az elülső panel ki van húzva. A páraelszívó végálláskapcsolóval van felszerelve, az elülső panel betolása leállítja a motort.

Az irányítópanel szenzorokkal van felszerelve. A funkcióikat az alábbiakban ismertetjük:

1- A ☑szenzor a készenléti (StandBy) üzemmód bekapcsolására illetve kikapcsolására szolgál a páraelszívón. Kapcsolja be a Stand By üzemmódot, s egy hangjelzést fog hallani.
2- Többszöri alkalommal nyomja meg a szenzort, hogy növelje a motor teljesítményét(1-3).
3- A szenzor a világítás be- illetve kikapcsolására szolgál. A világítás a motortól függetlenül működik. A végálláskapcsoló nem kapcsolja ki a világítást.
4- A páraelszívó motorja kikapcsolásának késleltetése (A leírás a használati utasítás további részében található).
5- A kijelzön a motor aktuális sebesség foka vagy a páraelszívó kikapcsolásának késleltetési ideje látható.

Timer (a páraelszívó késleltetett kikapcsolása)

Ez a funkció a páraelszívó motorjának késleltetett kikapcsolására szolgál. Ezt a funkciót a főzés befejését követően használhatja a helyiség göztelenítésére. A késleltetési idő 1 és 9 perc közötti. A páraelszívó bármelyik fokozatban történő működtetése közben a késleltetési funkció aktiválásához érintse meg többször a szenzort. A szenzor elkezd pulzálni, 1-től 9-ig jelezve a beállított értéket (ez a motor leállításág hátramaradt időt jelenti percekben). A pulzálás jelzi a késleltetési funkció helyesen történt bekapcsolását. A késleltetési funkció korábban történő kikapcsolásához tolja be az elülső panelt. A páraelszívó motorja kikapcsolásának késleltetési funkciója kikapcsolja a világítást is.

Figyelem:

• Bármely szenzor minden egyes megnyomását egy hangjelzés jelez.
• A páraelszívó motorja működés közbeni kikapcsolásához érintse meg egyszeri alkalommal a Bzenzort illetve tolja be az elülső panelt.

A páraelszívó működésével kapcsolatos egyéb fontos információk

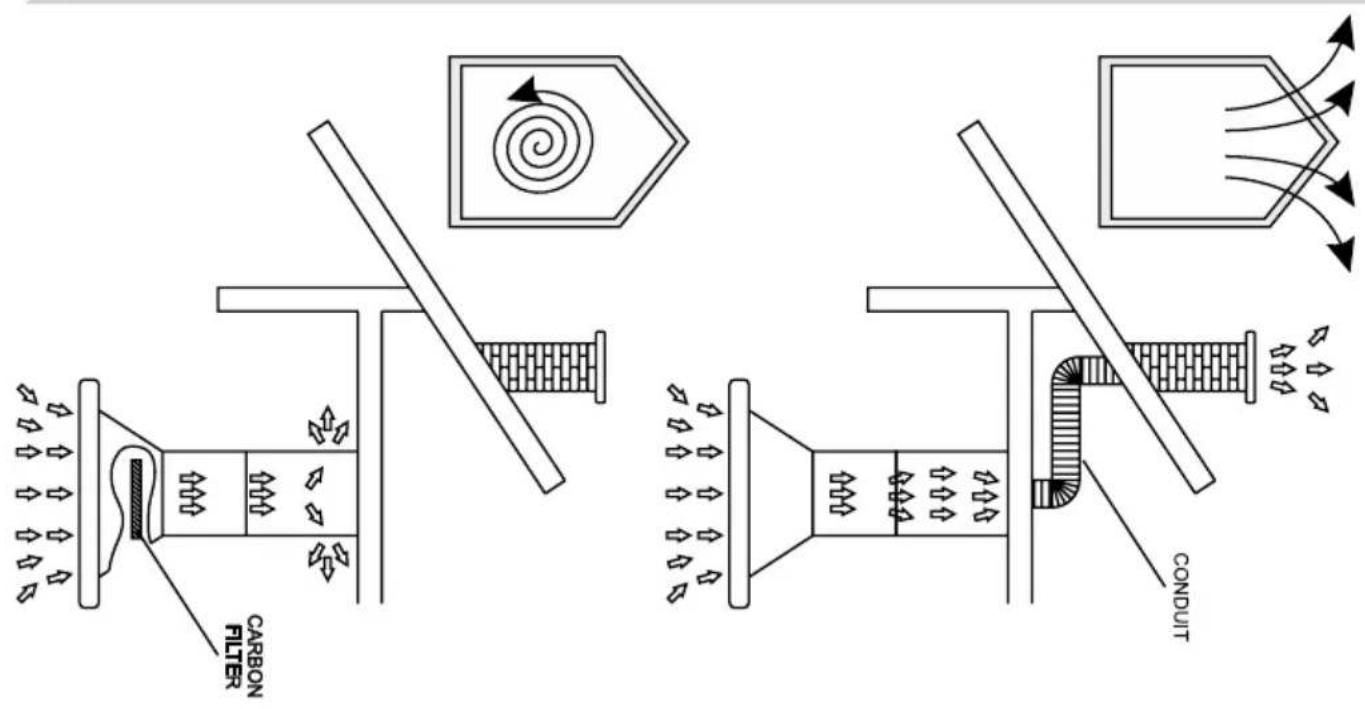

Keringtető üzemmódban való működés: Ebben az üzemmódban a szűrt levegő az erre a célra kialakított nyílásokon keresztül visszatér a helyiségbe. Ebben a beállításban egy szénszűrőt kell felszerelni, és javasoljuk a légfúvó felszerelését (a rendelkezésre állás függ a modelltől, főként kéményes páraelszívóknál kapható).

Elszívó üzemmódban való működés: Az elszívó üzemmódban történő használatnál a levegő a kültérbe van elvezetve egy speciális cső segítségével. Ennél az üzemmódnál el kell távolítani a szénszűrőt. A páraelszívó a levegő elvezető nyíláshoz egy speciális, merev vagy flexibilis 150 mm, illetve 120 mm átmérőjű cső és megfelelő rögzítő elemek segítségével van csatlakoztatva, melyeket az efféle áruk forgalmazásával foglalkozó üzletekben lehet megvásárolni. A telepítést szakképzett szakemberre kell bízni.

A ventilátor sebessége: A legalacsonyabb és a középső sebességfokozatot normális körülmények között és kisméretű gözkibocsátásnál kell használni, míg a legnagyobb sebességfokozatot a gözök nagy koncentrációjánál kell használni, mint pl. sütés közben, illetve grillezésnél.

Figyelem (csakis az univerzális páraelszívókra vonatkozik): Az univerzális páraelszívók szerkezete manuális üzemmód átállítást igényel. Az üzemmód megváltoztatásának módját a 8. ábra szemlélteti.

Figyelem (csak a beépíthető és teleszkópos páraelszívókra vonatkozik): A bútorba beépített és a teleszkópos páraelszívóknál keringtető üzemmódban levegő elvezető cső felszerelése szükséges. A cső másik végét a helyiségre kell irányítani, ezen keresztül áramlik majd a megszűrt levegő.

Figyelem: A felfüggesztett páraelszívók csakis elszívó üzemmódban üzemelnek.

TISZTÍTÁS ÉS KARBANTARTÁS

Karbantartás

A rendszeres karbantartás és tisztítás megfelelő és hibamentes működést, valamint hosszabb élettartamot biztosít a páraelszívónak. Különös figyelmet kell fordítani arra, hogy a zsírszűrő és az aktív szénszűrő a gyártó utasításainak megfelelően legyen tisztítva és kerüljön kicserélésre.

• Ne használjon nedves rongyot, illetve szivacsot vagy pedig folyóvizet.
• Ne használjon oldószert, illetve alkoholt, ugyanis ezek károsíthatják a festett felületeket.
• Ne használjon maró hatású anyagokat, különösen a rozsdamentes felületek tisztítására.
• Ne használjon kemény, durva rongyot
• Tisztításnál nem invazív hatású szereket és enyhén vizes törlőkendőt ajánlatos használni.

Figyelem: Többszöri, a mosogatógépben történő tisztítást követően az alumínium szűrő színe megváltozhat. A színváltozás nem jelent meghibásodást illetve nincs szükség a szűrő kicserélésére.

Zsírszúrő

A zsírszűrőt a páraelszívó normális módon történő használatánál havonta kell tisz-títani, mosogatógépben illetve kézi mosogatás által, enyhe hatású mosogatószer illetve folyékony szappan segítségével.

A zsírszűrő leszerelésének módja az 5. rajzon látható.

Néhány modellnél akril szűrő van alapfelszereltségen. Ezt legalább kéthavonta egy-szer kell cserélni, illetve gyakrabban, ha a páraelszívót intenzíven használja.

Szénszúrő

A szénszűrőket csak akkor használjuk, amikor a páraelszívót nem csatlakoztattuk a szellőző rendszerhez. Az aktív szenet tartalmazó szűrő magába szívja a főzés közben keletkező szagokat, egészen amíg meg nem telik. Nem lehet a szűrőt megtisztítani illetve újrahasználni, ezért legalább 3-4 havonta kéthavonta ki kell cserélni, ha intenzíven használjuk a páraelszívót, akkor gyakrabban.

A szénszűrő kicserélésének módját a 6. rajz mutatja.

Világítás

Csak olyan paraméterű izzókat / halogén lámpákat / diódos modulokat szabad használni, mint amilyenek a gyárilag felszereltek voltak. A világítás kicserélésének módját a 7. rajz mutatja. Ha a használati utasításban nem található az ezt bemutató rajz, akkor a világító modul cseréjét csakis a szakszervizben lehet elvégezni.

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ

Garancia

Garanciális szolgáltatás a garanciajegy alapján A gyártó nem felelős a készülék helytelen használat okozta károkért.

Szerviz

• A készülék gyártója azt javasolja, hogy az összes javítási, illetve karbantartási tevékenységet a Gyári Szakszerviz illetve a Gyártó Márkaszervize végezze el. Biztonsági okokból On saját maga ne javítsa a készüléket.
• A nem megfelelő képesítéssel rendelkező személyek által végzett javítások súlyos veszélyt jelenthetnek az eszköz felhasználója számára.
• A gyártó, az importór vagy a meghatalmazott forgalmazó által felkinált eszköz minimális jótallási idejet a garanciajegy tartalmazza.
• A készülék élveszíti a jótállást a készülék vagy annak részein végzett illetéktelen átalakítások, javítások, a plombák felszakítása, valamint a készüléken történő bármely másfajta, a használati utasításnak nem megfelelő tetszőleges beavatkozás eredményeként.

Javítási igény és segítségnyújtás hiba esetén

Ha az eszköz javítását igényli, vegye fel a kapcsolatot a szervizközponttal. A szerviz címe és telefonszáma a jótállási kártyán található. Mielőtt kapcsolatba lépne, készítse elő a készülék sorozatszámát, mely az adattáblán található: A kényelem érdekében írja ide le:

A gyártó nyilatkozata

A gyártó ezennel kijelenti, hogy a termék megfelel a következő EU direktívák- nak:

• 2014/35/EC Alacsony feszültségű direktíva
- 2014/30/EC Elektromágneses kompatibilitás direktíva
• 2009/125/EC
• RoHS 2011/65/EC

Ezért is a terméket jellel látta el és egy megfelelőségi nyilatkozatot adott ki hozzá, amelyet a tagországok piacfelügyelő hatóságai rendelkezésére bocsátott.
