VDS 640 X - Tűzhely Mora - Ingyenes használati útmutató

Termék típusa	Beépíthető főzőlap (kerámia)
Márka	Mora
Modell	VDS 640 X
Termék méretei (sz x mé x ma)	595 x 510 x 55 mm
Beépítési nyílás méretei	560 x 490 mm
Munkalap vastagsága	min. 30 mm
Lap típusa	Kerámia
Fűtőzónák száma	4 (ebből 1 kétzónás)
Fűtőzónák teljesítménye	Bal első: 1,80 kW (∅180 mm) Bal hátsó: 1,20 kW (∅145 mm) Jobb hátsó: 2,30 kW (∅210 mm) Jobb első: 1,20 kW (∅145 mm) Bal első kétzónás: 1,70/0,70 kW (∅180/120 mm)
Teljes névleges teljesítmény	6,40 kW
Tápfeszültség	230/400 V ~
Vezérlés	Érintő (szenzorok)
Különleges funkciók	Időzítő, zónák időkapcsolója, panelzár, gyerekzár, automatikus kikapcsolás, melegen tartó funkció („u”), előmelegítés, maradékhő-jelző (H)
Túlmelegedés elleni védelem	Igen (hőmérséklet-határoló)
Védelmi osztály	I
Tisztítás	Kaparó és kerámialap-tisztítószerek; ne használjon gőztisztítót, dörzsiszivacsot vagy agresszív szereket
Tartozékok	Tömítőszalag, kaparó, 4 rögzítőelem, 4 csavar
Garancia	A garancialevél szerint – MORA hivatalos szervizek
Általános információk	WEEE irányelvnek megfelelő; kizárólag háztartási használatra

Gyakran ismételt kérdések - VDS 640 X Mora

Hogyan kapcsolja be a főzőlapot és állítsa be a főzési teljesítményt?

Nyomja meg a B érzékelőt (hálózati kapcsoló). 10 másodpercen belül nyomja meg a kiválasztott fűtőzóna L érzékelőjét, majd a + és - érzékelőkkel állítsa be a kívánt teljesítményfokozatot (1–9). A funkció kiválasztása után 1 másodpercig az ujjának a szimbólumon kell maradnia.

Mit jelent a H szimbólum a kijelzőn?

A H szimbólum azt jelzi, hogy a fűtőzóna forró (60°C feletti hőmérséklet). Ez a maradékhő jelzője – ezt a hőt felhasználhatja ételek melegítésére. Lehűlés után a szimbólum eltűnik.

Hogyan tisztítsa a kerámia főzőlapot?

Tisztítás előtt távolítsa el a megszáradt maradványokat a kaparóval (a készlet része). Lehűlés után cseppentsen néhány csepp kerámialap-tisztítószert, és törölje le puha ruhával vagy papírtörlővel. Ne használjon dörzsiszivacsot, szivacsot, port vagy sütőspray-t.

Hogyan zárja le a vezérlőpanelt főzés közben?

A vezérlés lezárásához nyomja meg a A (kulcs) érzékelőt legalább 2 másodpercig – a F lámpa kigyullad. A zárolás feloldásához nyomja meg ismét a A érzékelőt. A zárolás feloldása után a dióda kialszik.

Hogyan kapcsolja be a gyerekzárat?

Kapcsolja be a főzőlapot a B érzékelővel. Amikor a kijelzőn egy villogó pont jelenik meg, 3 másodpercen belül nyomja meg egyszerre a + és - érzékelőket, majd a + érzékelőt. Rövid ideig megjelenik a L, és a főzőlap kikapcsol. Bekapcsolási kísérletkor a L jelenik meg. Deaktiváláshoz kapcsolja be a főzőlapot, amikor a L megjelenik, 3 másodpercen belül nyomja meg egyszerre a + és - érzékelőket, majd a --t.

Mit tegyen, ha az F1 hibakód jelenik meg a kijelzőn?

A F1 kód túl erős fényt jelent, amely az érzékelőkre esik. Távolítsa el az erős fényforrást (pl. halogén lámpa vagy közvetlen napfény). Ha a hiba nem szűnik meg, kapcsolja ki a főzőlapot egy pillanatra, majd kapcsolja be újra. Egyéb kódok: F2 (villogó fény), F3 (az érzékelőt világos tárgy takarja), F4 (sugárzó fény).

Hogyan használja az időkapcsolót (timer)?

Kapcsolja be a főzőlapot, és nyomja meg a P érzékelőt. A kijelzőn O jelenik meg. Az időzítő beállításához nyomja meg ismét a P-t, amíg a R szimbólum meg nem jelenik, majd 8 másodpercen belül állítsa be az időt a +/- érzékelőkkel. Adott fűtőzóna időzítőjének beállításához aktiválja a zónát, nyomja meg kétszer a P-t (megjelenik a O és a Q lámpa), majd állítsa be az időt. Az idő letelte után hangjelzés hallható.

Hogyan kapcsolja be a kétzónás funkciót a bal első zónán?

Kapcsolja be a bal első (kétzónás) fűtőzónát a L érzékelő megnyomásával. A kijelzőn tizedesvessző jelenik meg. Ezután nyomja meg a K érzékelőt – a I szimbólum kigyullad, és a külső fűtőzóna bekapcsol. A K ismételt megnyomása kikapcsolja a külső zónát.

Milyen edények ajánlottak kerámia főzőlaphoz?

Használjon sima és tiszta aljú edényeket, lehetőleg rozsdamentes acélból vagy zománcozottat. Az alja szobahőmérsékleten enyhén homorú legyen (melegítéskor kiegyenesedik). Az alj átmérőjének meg kell egyeznie a fűtőzóna átmérőjével. Kerülje az alumínium, réz, barázdált aljú edényeket és az alumíniumfóliát.

Mit tegyen, ha a kerámia főzőlap megreped?

Azonnal kapcsolja ki a készüléket a főzőlap előtti főkapcsolóval. Ne használja a sérült főzőlapot. Jelentse a hibát a MORA hivatalos szervizének (tel. [phone]). Kövesse a garancialevélben található utasításokat.

HASZNÁLATI ÚTMUTATÓ VDS 640 X Mora

MÜSZAKI ADATOK
Elektromos beépíthető főzőlap	VDS 631 C VDS 630 C VDS 630 FF	VDS 630 X	VDS 640 FF	VDS 640 X
Méretek
Teljes méretek (mm) szál.xmély.x V(V = beépített mélység)	590 / 55 / 505	595 / 55 / 510*	590 / 55 / 505	595 / 55 /510*
A munkalap kivágásának méretei a munkalap szél. x mély. x vast.(mm)	560 / 51 / 490 mm
Főzőzónák
Bal első (kW)	1,80	1,80
Bal hátsó (kW)∅ 145 mm	1,20	1,20	1,20	1,20
Jobb hátsó (kW)∅ 180 mm	1,80	1,80
Jobb hátsó (kW)∅ 210 mm			2,3	2,3
Jobb első (kW)	1,20	1,20	1,20	1,20
Bal első – Duozóna (kW)∅ 180 / 120 mm			1,70 / 0,70	1,70 / 0,70
Elektromos táplálás	230 / 400 V ~
Teljes el. teljesítményfelvétel(kW)	6,00	6,00	6,40	6,40

1.Tömités
2.Szorító
3. Hátsó fal
4. Oldalfalak

A beszerelést csak az érvényes helybeli előirásoknak megfelelően lehet elvégezni.

• Az elektromos főzőlap a külső hatások szempontjából a Cseh ČSN 33 2000-3 - szabvány szerint a normal környezethez rendeltetett.
• A készülék biztos távolságára a falaktól és a bútortól a Cseh szabvány ČSN 061008 érvényes.
• A főzőlap feltételezetten hőálló anyaggal felületmegmunkált 30mm vastag munkaasztal kivágásába kerül.
• A munkalapot vízszintesen kell beszerelni és a fal oldalán folyadékbefolyás ellen tömíteni kell.
• A főzőlap kivágásához szükséges méretek, és annak helyzete a szerelési képen találhatók.
• A készülék biztos távolságai a a falaktól és a bútortól a következő ábrán láthatók.
• A munkasztalban a kivágás után maradt felületeket megfelelő lakkal javasoljuk befedni (például szilikon-lakkal) vagy alumínium föliával, ezek a nedvesség behatolását az asztalba gátolják.
• A főzőlap alá nem lehet külön intézkedés nélkül sütöt szerelni, ahol az égéstermékek felfelé áramlanának a főzőlap alá.
• A konyhaszekrény főzőlap mögötti hátsó falának is hőálló anyagból (120" C) kell lennie. A főzőlap hátsó élének legkisebb távolsága a hátsó faltól 40 mm.
• A főzőlap nem szerelhető gyúlékony anyagból készült, a munkaasztalt túlérő konyhaszekrény közvetlen közelébe.
• A főzőlap felett csak gözelszívót ajánlunk szerelni, amely felett el lehet helyezni

HU

konyhaszekrényt. Önálló szekrényt gözelszívó nélkül nem ajánlunk szerelni. A főzőlap és gözelszívó közötti minimális távolság 650mm, a többi a gözelszívó gyártó utasításai szerint.

- A készülék beszerelése előtt a munkalap kivágásába ragassza fel a folyadékbefolyás elleni tömitést a keret alsó részére, amely a tartozékok része.

A KÉSZÜLÉK BEKÖTÉSE AZ ELEKTROMOS HÁLÓZATBA

A készülék elektromos hálózathoz való bekötését csak szakmailag jogosult cég végezheti. A készülék elötti elosztásba be kell szerelni egy olyan kapcsolót a készülék hálózatól való lecsatolásához, amelynek az szétkapcsolt érintkezői minden póluson min. 3 mm távolságban lesznek.

A főzőlap bekötéséhez használjon egy 1,5mm átmérőjű öt erű kábelt, pl. H05VV-F5G1,5 típusút, melynek végződéseit készítse el az ábra szerint.

Az erek végét rányomott végződésekkel kell szétfoszlás ellen védeni.

A vezetékek végének csavar alá való leszorítása után helyezze a kábelt a kapcsolótáblába, és kihúzás ellen biztosítsa be szorítóval.

Végül zárja le a kapcsolótábla fedelét.

Bekötés után a készüléket forditsa munkahelyzetbe, helyezze a kivágásba, és ellenőrizze a bevezető kábel helyzetét.

A főzőlapot biztositsa be szorítókkal (lásd az ábrát), mégpedig megfelelő erővel úgy, hogy a készülék ne sérüljön meg.

FIGYELMEZTETÉS:

A gyártó fenntartja jogát, hogy az útmutatóban változásokat végezzen el, melyek a terméket érintő innovációs vagy technológiai változásokból erednek, és nincsenek hatással a funkcióira.

• Elöször távolitsa el a kerámialapról az összes megszáradt ételmaradékot a tisztítókaparóval (a készülék tartozéka)
• Ahogy a lap kihült, vigyen fel rá pár csepp megfelelő tisztítószert és tisztílsa le a felületet papirkendővel vagy tiszta, finom ronggyal.
• A felületet alaposan mossa le és törölje szárazra egy másik papírkendővel vagy puha anyaggal.
• Ne használjon sikálót, mosó szivacsot vagy bármilyen más, durva felületű tisztítószert.
• Ugyanakkor nem ajánlunk korrózió-támogató szereket használni, mint például a sütő- és foltisztítő sprayek.
• Ha észrevétlenségböl adódóan elolvad a forró kerámialapon valamilyen műanyag tárgy, konyhafólia, cukor vagy cukortartalmű élelmiszer, távolítsa el azonnal a tiszltókaparó segítségével, ameddig a lap még forró, és nem csak a főzőlapról, hanem az edény felületéről is. Ezzel meggátolja a főzőlap megkárosodását.
• Magasabb cukortartalmú eledel (pl. dzsem) előkészítése előtt kenje le a lapot megfelelő védőszerrel, hogy az eledel kiforrása vagy kifolyása esetén védje a cukor általi károsodástól.

Fémesen csillogó foltok alumínium edények súrlódásával, vagy nem alkalmas tiszítítoszerek használata által keletkeznek. Ezeket a foltokat többszörös tiszítással lehet eltávolitlani. Színes elváltozások a főzőlapan eltávolíthatatlan leégett maradékok által keletkeznek. Az úvegkerámia funkciójara nincsenek befolyással, nincs szó az anyag megvaltozásáról. Dekoráció lecsiszolását abrazív tiszítítoszerekkel okozhatjuk, vagy az edény fenekének huzamosabb idejű horzsolásával a felületen. A főzőlapan sótét fölt keletkezik.

REKLAMÁCIÓ

A garanciális időben előforduló meghibásodásokat ne próbálják meg elhárítani. A reklamációt érvényesítse a vásárlás helyén, szakszerviz, vagy a Garancialevéleben meghatározott szervizekben. Reklamáció bejelentésekor a Garancialevél szövege és Garancia-feltételek szerint járjon el. Rendesen kitöltött Garancialevél nélkül a reklamáció nem érvényesíthető.

A CSOMAGOLÁS FELHASZNÁLÁSA ÉS MEGSEMMISÍTÁSE

Hullámkarton, csomagoló papír

- eladas egy teidolgozónak

- papírhulladék kontejnerekbe rakni

- más kihasználás

Csomagoló fóliák és PE csomagok

- műanyaghulladék kontejnerekbe rakni

HU

A KÉSZÜLÉK MEGSEMMISÍTÉSE AZ ÉLETTARTAMA LEJÁRATA UTÁN

Ez a készülék az elhasznált villamossági és elektronikai készülékekőri szóló 2002/96/EG irányelvnek megfelelő jelölést kapott (waste electrical and electronic equipment - WEEE). Az irányelv a már nem használt készülékek visszavételének és hasznosításának EU-egységes érvényes keretelt határozza meg Mivel a készülék olyan értékes anyagokat tartalmaz, amelyek úrjahasznosíthatoak. A készüléket MEH-be vagy kijelöl't hulladékgyűjtő telepre ajánlatos elszállitani

BESZERELÉSI ELŐÍRÁS

Ez az előírás főleg a beszerelő és karbantartó cégek dolgozöinak van szánva. De az önök személyes érdekükben javasoljuk, olvassa el ezt az előírást. A beszerelést csak az érvényes helybell előírásoknak megfelelően lehet elvégezni.

A készülék beszerelésekor a funkciói szempontjából szükséges a elvégezni a következő műveleteket:
- az elektromos hálózathoz való bekötés helyességének ellenőrzését
- a fütötestek, vezérlő és szabályozó elemek működésének ellenőrzését
- bemutatni a vevőnek az összes funkcióját és ismertetni vele a kezelést és karbantartást

FONTOS FIGYELMEZTETÉS!

Bármilyen, az általános használattól eltérő manipulaciónál a készüléket le kell kötni az elektromos hálózatról a készülék előtti főkapcsoló lekapcsolásával.

A FÖZÖLAP ELHELYEZÉSE

6

POSTUP

• A főzőzóna időzítést egyszerre az összes főzőzónánál lehet használni.
• A főzőzónák beállított munkahosszát a "P" szenzor lenyornásával folyamatosan lehet követni (ellenőrizni), ennek segítségével kikeresi a megfelelő főzőzóna beállított munkahosszát (kövesse a "Q" szimbólumokat, melyek az aktivált főzőzónákat jelezik a "Q" szimbólumhoz).
• A főzőzónák beállított munkahosszát a "P" szenzor lenyornásával változtatni lehet, ennek segítségével kikeresi a megfelelő főzőzóna beállított munkahosszát (kövesse a "Q" szimbólumokat, melyek az aktivált főzőzónákat jelezik a "Q" szimbólumhoz).
• A „+“ és “-” szenzorok segítségével állítsa be az igényelt változást.
• A főzőlap „B” szenzorral való kikapcsolásánál a főzőzónák időzítése is megszűnik.

KERÁMIA-LAP HASZNÁLATÁNAK ELVEI FIGYELMEZTETÉS!

• A készüléket kizárólag felnött személyek használhatják és a kezelési útmutató szerint.
• Ne hagyják a gyerekeket felügyelet nélkül a működő készüléknél.
• Az elektromos főzőlap egy olyan készülék, amely felügyeletet igényel.
• A készülék első használata előtt szükséges kikapcsolni a fökapcsolót vagy kihúzni a dugót, és a készüléket rendesen letisztítani (tisztítószereket lásd a „Tisztítás és karbantartás” fejezetben.
• A lakkozott rámával ellátot főzőlapok esetében az edények széle nem érintheti a rámát és nem is lehetnek a rámára helyezve.
• Kerülje az üres zománcozott edények melegítését, mivel ezeknek a fenekük megkárosodhat, és továbbtoláskor megsérthetik a főzőlap felületét.
• Karcolt ill. éles fenekü edények nem alkalmasak.
• A legjobb eredmények eléréséhez (az indukciós zónán való főzésnél) a fémedények fenekének 2-3mm vastagnak, a rozsdaálló edényeknél rétegelt (szendvics) 4 – 6mm fenéknek kellene lennie.
• Szobahómér sékletnél a fenéknek mérsékelten bemélyedtnek kellene lennie, mivel a melegtől megnyúlik, ezáltal a főzőzónán egyenesen fekszik. Igy minimális hőveszteség van bebiztosítva a két felület érintkezésénél.
• Az üvegkerámia megkarcolását tiszta és sima edények használatával előzi meg.
• Mindenkor igyekezzen, hogy a használt edény nagysága megfeleljen a kiválasztott főzőzóna átmérőjének nagyságával.
• A nagyon kicsi edény vagy egy egyenetlen fenék a főzőzóna hő-ellenőrzőjével okozott ismételt kikapcsolásához vezethet. Ellenkezőleg nem árt,

ha az edény átmérője nagyobb, mint a kijelölt főzőzóna.
- Az eledel felforralásához használjon magasabb teljesítményfokozatot. A forrás elérése után kapcsoljon alacsonyabb fokozatba.
- Ne használjon alufóliából, sem aluminiumot tartalmazó anyagokból készült tálakat.
- A forró főzőzónákra ne helyezzen műanyag tárgyakat (kanalak, tálak, szűrők stb.), ezek az anyagok olvadnak és leégnek.
- A túlhevült zsírok és olajak meggyulladhatnak, ezért ügvelien a használatuknál.
- A üvegkerámia megkarcolását például a tisztított zöldségböl származó homokszemek vagy nem megfelelő tisztítószer okozhatják.
- Tartsa a főzőlapot tisztán és szárazon. Az edények nedves feneke foltokat okozhat.
- A lap felülete a használatnál forró és megégethet - ezért figyeljen a maradékhő kijelzőkre.
- Ha a főzőlap megkárosodik, kapcsolja ki a készüléket az elektromos táplálás kikapcsolódásával vagy az elektromos csatlakozódugó kihúzásával és hívja a javító céget.

Működéspédák teljesítményfelvételfokozatok beállításakor
0	Kikapcsolva
1 – 3	Ez a beállítás• folyadékok mér sékelt forrásban tartására szolgál,• mér sékelt és lassü melegítésre legetés veszélye nélkül,• vaj, csokoládé megolvasztására, kiolvasztásra,• kis mennyiségű folyadék főzéséhez
4 – 6	Ez a beállítás• intenzív főzéshez• nagyobb mennyiségű folyadék forrásban tartásához• pároláshoz szolgál.
7 – 9	Ez a beállítás• gyors melegítésre és magas hómér sékellet igénylő eledelek készítésére (bíszlekek, szeletek, burgonyasütés stb.).• az eledelek felmelegítésére alacsonyabb fokozatra kapcsolás előtt szolgál.

TISZTÍTÁS ÉS KARBANTARTÁS

Az Ön üvegkerámia-lapja ránézésre szép és használatra igénytelen. A következő tanácsok és ajánlatok segítik Önt olyan állapotban tartani, hogy valóban hosszú ideig szolgáljon.

AJÁNLÁSOK

• A készülék tisztításához ne használjon göztisztítót!
• A kerámialapot tisztítsa rendszeresen, legcélszerübb minden használat után.

MEGJEGYZÉS:

A főzölap vezérlésének lezárása csak bekapcsolt állapotban lehetséges.

GYERMEKBIZTOSÍTÓ:

A gyermekbiztosítő a készülék használatát korlátozza.

A gyermekbiztosítót csak akkor lehet aktiválni, ha semmilyen nem nullás teljesítmény nincs a főzőzónáknál.

FOLYAMAT

- Kapcsolja be a főzőlapot a „B“ szenzor lenyomásával.

- Az ábrázolókon villogó tizedespontok jelennek meg.

- 3 másodpercen belül nyomja le egyszerre a „+“ és -” szenzorokat és következőleg a „+” szenzort.

- A kijelzők egy pillanatra az L szimbólumot mutatják és ez után a lap kialszik.

- A lap bekapcsolási kísérleténél a kijelzön az L jel fog világítani.

A GYEREKBIZTOSÍTÓ KIKAPCSOLÁSA

- Kapcsolja be a főzőlapot a „B” szenzor lenyomásával.

- A kijelzőkön az "L" jelenik meg. - 3 másodpercen belül nyomja le egyszerre a „+” és „-” szenzorokat és következőleg a „-” szenzort.

- A főzőlap ezzel használatra kész.

A FÖZÖLAP KIKAPCSOLÁSA -

AUTOMATIKUSAN

Ha az összes főzőzónát kikapcsoljuk, akkor 10 másodpercen belül a főzőlap is automatikusan kikapcsolódik.

A FÖZÖLAP KIKAPCSOLÁSA - VÉDELMI KIKAPCSOLÁS

Az egész készülék kikapcsolódik, ha egy vagy több szimbólumot 12 másodpercnél hosszabban lenyomva tartunk (ha például egy törlöt vagy edényt a vezérlő mezön hagyunk).

A FÖZÖLAP KIKAPCSOLÁSA -

BIZTONSÁGI KIKAPCSOLÁS

A főzőlap egy biztonsági kikapcsolással rendelkezik. Az idő. mely elmúltával a lap kikapcsolódik, a beállitott teljesítménytől függ - lásd a táblát.

HIBATÁBLA
Kijelző	A keletkezés oka:
F1	• a világítás nagyon erős
F2	• erősen villogó fény (például neoncső)
F3	• a szenzor világos tárgyal van letakarva
F4	• erősen változó világítás

MEGJEGYZÉS:

• A z FF, F1 és F4 -es szimbólumok váltva A0 - A9 -es szimbólumokat mutatnak, melyek a konkrét szenzort jelölik meg.
• A főzőlap túl lehet hevítve egy nem megfelelő használatánál (például üres edény melegítése). Ez az állapot a "t" szimbólum ábrázolásával van jelentve.

AZ IDÖZÍTŐ (TIMER)

A főzölap időzített kapcsolóval van ellátva, mely két rezsímben dolgozhat:

a) ébresztő

b) főzőzóna időzítés (a főzőzóna használatának időzítése)

ÉBRESZTŐ - IDŐZÍTŐ

Időzítő - ébresztő rezsim. Csak az idő beállítására van használva. A munka befejezésékor egy hangiel jelentkezik.

Ezt a funkciót csak a beépített lap bekapcsolt állapotában lehet aktiválni, a lap ákármelyik működési rezsimje mellet.

FOLYAMAT

• Kapcsolja be a főzőlapot a „B” szenzorral.
• Nyomja le a időzítő "P" szenzorát - az időzítő „O” kijelzője kivilágosít és megjelenik egy „R” szimbólum.
• 8 másodpercig a "+" és "-" szenzorok segítségével állítsa be a kívánt időhosszat.
• A beállított idő után egy hangjelzés szól meg, a hangot bármelyik szenzor lenyomásával lehet kikapcsolni.

MEGJEGYZÉS

A időzítővel az ébresztő rezsimben beállított időt nem lehet a "B" szenzor lenyomásával kinullázni.

A főzőzóna időzítésének rezsimje a főzőzóna munkájának befejezésére szolgál, a beállított idő elmúlása után. A munka befejezésékor egy hangjel jelentkezik.

A főzőzóna időzítés - rezsímet csak a főzőlap bekapcsolt állapotában és a megfelelő főzőzóna nem nullás teljesítménye mellet (teljesítmény 1-től 9-ig) lehet aktiválni

FOLYAMAT

• Kapcsolja be a főzőlapot a „B” szenzorral.
• Az „L“ szenzor lenyomásával válassza a főzőzónát és a „+“, “-” szenzorok segítségével állítsa be a kívánt teljesítményt.
• Nyomja le a időzítő "P" szenzorát - az időzítő „O” kijelzője kivilágosít * és megjelenik a kiválasztott főzőzóna „Q” szimbóluma.
• 8 másodpercig a „+” és „-” szenzorok segítségével állitsa be a főzőzóna munkájának hosszát.
• A beállított idő elmúlása után egy hangjel jelentkezik, a kiválasztott főzőzóna „Q” szimbóluma villogni fog és a főzőzóna kikapcsol.

szimbólumok kialszanak. Azután 8 másodpercig a „+” és - - szenzorok segítségével állítsa be a szükséges teljesítményt (1 – 9).

AZ TELJESÍTMÉNY BEÁLLÍTÁSA ELŐMELEGÍTÉS NÉLKÜL:

Aktiválja a főzőzónát (az „N” szimbólum tartósan világít) és 8 másodpercen belül állítsa be a teljesítményt

MEGJEGYZÉS:

A teljesítményt a "-" szenzor segítségével is be lehet állítani.

Igy a maximális teljesítményt gyorsabban állítjuk be, mint a teljesítmény "+" szenzorral végzett fokozatos emelésével.

AZ TELJESÍTMÉNY BEÁLLÍTÁSA ELŐMELEGÍTÉSSEL:

Ea a funkció megkönnyíti a főzést az étel gyorsabb forrásba hozásával a legnagyobb teljesítménnyel és aztán automatikusan a teljesítményt a kiválasztott kisebb fokra kapcsolja.

• Aktiváljuk a megfelelő főzőzónát.
• Allitsuk be a 9-es teljesítményt.
  • Nyomjuk le a "+" szenzort.
• 10 másodpercig állitsuk be a megfelelő teljesítményt.
• Ha az előmelegítést 10 másodpercig nem aktiváljuk, a funkció kikapcsol.
  Az előmelegítés egész ideje alatt a főzőzóna a maximális fokra lesz beállítva és a kijelzőn felváltva az „A” szimbólum és az előreválasztott teljesítményfok lesz kimutatva. Az előmelegítés befejezése után a főzőzóna automatikusan átkapcsol az előre beállított teljesítményfokra.
  Az előmelegítés hossza a megfelelő teljesítményfokoknál a táblában van felmutatva.

Teljesítményfok	A maximális teljesítményfok hossza (az előmelegítés időtartalma)	Az elszívó biztonsági kikapcsolása
0
U		6
1	1 min	6
2	3 min	6
3	4 min 48 sec	5
4	6 min 30 sec	5
5	8 min 30 sec	4
6	2 min 30 sec	1,5
7	3 min 30 sec	1,5
8	4 min 30 sec	1,5
9		1,5

A TELJESÍTMÉNY VÁLTOZÁSA

A teljesítmény változásához aktiváljuk a illetékes főzőzónát (az "L" szenzor) és a "+" és "-" szenzorok segítségével állítsuk be a megváltozott teljesítményt.

A KÉSZÜLÉK KIKAPCSOLÁSA-

A készülék bármikor a „B“ szenzor 1 másodpercig tartó lenyomásával kíkapcsolható.

A DUOZÓNA BEKAPCSOLÁSA

A Duozónát bármikor a főzés alatt be lehet kapcsolni.

- Duozónához aktiváljuk a kiválasztott zónát a "L" szenzor lenyomásával.

- Az ábrázolón most a tizedespont világít, a "K" szenzor lenyomásával a Duozóna aktiválódik és az "I" szimbólum világít.

A DUOZÓNA KIKAPCSOLÁSA

Hasonlóan járunk el, az 1" szimbólum kialszik és a főzőzóna külső áramköre kikapcsol.

- Aktiváljuk a megfelelő főzözónát.

- A „D“ (+) és C (-) szimbólumok egyidejű lenyomásával a főzőlap kikapcsolódik. A kikapcsolást a C (-) szimbólummal, nullára állításával is el lehet végezni.

- A főzőlap kikapcsolása után a "H" szimbólum a megfelelő zóna kijelzőjén azt jelzi, hogy ez a zóna még forró és a maradék-hőt ki lehet használni.

A MARADEKHÖ JELZÖJE

Azonnal a főzőzóna vagy az egész főzőlap kikapcsolása után az ábrázolón egy „H” jelenik meg. Ez azt jelenti, hogy a főzőzóna még 60°C - nál melegebb. A főzőlap kihülése után ez a szimbólum eltűnik.

MEGJEGYZÉS

Ha a "H" szimbólum az ábrázolón a főzőlap áramkörhöz való kapcsolása után jelenik meg (például az áramkör főzés közben való kiesése és megújjulása után, vagy az első áramkörhöz való csatolás után), ez azt jelenti, hogy a főzőlap forró volt az áramkörtől való elcsatolásákor.

Ez nem hiba, a "H" szimbólum eltűnik egy a gyártóval beállított idő után.

AZ ÉTEL MELEGBEN TARTÁSA - FUNKCÓ

Az ételt kis teljesítménnyel melegen tarthatjuk. A funkció beállítása:

• A főzőzónán állítsuk be az 1-es teljesítményt és nyomjuk le a "-" szenzort.
  • A kijelzőkön az "u" jel mutatkozik meg.

A FÖZÖLAP VEZÉRLÉSÉNEK LEZÁRÁSA

Ha a főzőlapon a beállított működési rendszert akarja lezármí (ez a főzőlap beállításának a főzés közbeni nem akart változását gátolja meg), nyomja le az A- szenzort (kulcs) legalább 2 másodpercre. Az „F“ ellenőrző lámpa gyullad ki.

A főzölap vezérésének lezárása után csak a főzölap kikapcsolása lehetséges (a B senzor lenyomásával (hálózati kapcsól), vagy a lezárás kikapcsolás az A (kulcs) senzor lenyomásával. A főzölap vezérésének kinyítása után (az "A" szimbólum melletti kijelző kialszik) a főzölap valamennyi funkcióját újonnan használhatjuk.

A nyomógombok (szimbólumok) reakciója 1 másodperc – ezen idő alatt az ujjat az illetékes szimbólumon kell tartani.

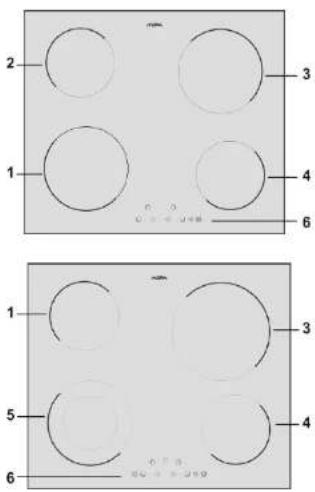

LEÍRÁS

1 - Első ball főzőzóna
2 - Hátsó ball főzőzóna
3 - Hátsó jobb főzőzóna
4 - Eiso jobb tozożona
5 - Elsö ball fózözona - "Duo - zona"
6 - Vezérőpanel

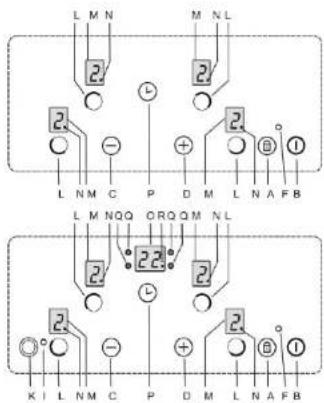

VEZÉRLÓPANEL

A - A funkciók elzárásának szímbóluma (kulcs)
B - A hálózati kapcsoló szimbóluma
C - a minusz szenzor (-)
D - a plusz szenzor (+) E - A. főrülős hozásénéjűs állanförmű lámódi
I - A. Douzóna külső áramkörének bekancsolásának
1 – A Doudzona ku ellenőrző lámpáia
K - A Duozóna szenzora
L - A főzőzóna szenzora
M - A teljesítmény indikátora
N – a főzőzóna aktiválásának szímbóluma
O - az időzítő (timer) kijelzője
P - az időzítő szenzorja
Q – az illetékes időzitet zóna szimbóluma
N – a főzőzóna aktiválásának szimbóluma
R - Az időzítő aktivációjának szimbóluma

- A szenzorvezérlés az üvegkerámia-lapon elhelyezkedő megfelelő szimbólu-mra való ujj odaillesztésével aktiválódik. Ez okból a vezérlőpanelt tartsa tisztán és szárazan.

• A szenzorok a sötét és matt színekre nem reagálnak (ne használjon fekete kesztyűt). Ne helyezzen semmit a főzőlan vezérőnegaliére.
• Vigyázzon a készülék akaratlan bekapcsolására, pl. háziállatok általl!

AZ ÉRZÉKELÖK (SZENZOROK)

KALIBRÁLASA

Az érzékelők beállítása alatt:

• Ne tegyen semmit a felületükre, mert ez a hibát
  jelző eljárást indíthatja el,
• Az erzekelok feiszinet tartsa allandoan tisztan.
• Ne tegye öket erös fény alá, mind például
  halogén-fény vagy éles napsütés.
  Ezen feltételek be nem tartásánál az érzékelők hibásan lehetnek kalibrálva és az ábrázolón egy hiba-jelentés jelenik meg (lásd a táblát) Az hiba okának eltávolítása után a kalibrálás rendesen lesz elvégezve.

A FÖZÖLAP BEKAPCSOLÁSA

Nyomja le a "B" szenzort (hálózati kapcsoló). Mindkét ábrázolón az „O“ vagy „H“ szimbólum jelenik meg és a főzőlap aktiiválásának "N" szimbólumai villognak. Ha 10 másodpercen belül nem tesz más választást, a főzőlap automatikusan kikapcsolódik.

10 másodpercig a főzőlap bekapcsolása után nyomja le az „L” szenzort a kiválasztott főzőzónánál. A megfelelő „N” szimbólum állandó világítása a főzőzóna aktiválását fogja jelenteni, a többi „N”

KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ

Kedves Vevő.

Ön megvásárolta a beépíthető elektromos készülékek új termékcsaládjának egyik termékét. Kívánságunk, hogy a gyártmány jól szolgáljon Önnek. Tanácsoljuk Önnek, olvassa át a jelen használati utasítást, és a terméket a benne foglalt utasítások szerint kezelje.

FONTOS INFORMÁCIÓK, UTASÍTÁSOK ÉS TANÁCSOK

• Ellenőrizze, hogy a készülék alsó burkolatán elhelyezkedő típuscímkén megadott elektromos tápfeszültség adata megegyező-e az Ön elektromos elosztó-hálózatában levő feszültséggel.
• Az elektromos áram általi balesetvédelem szempontjából a ČSN EN 60 335-1 szerint I. osztályba sorolt készülék.
• A főzőlap beszerelését csak a jelen tevékenységhez szakmailag illetékes személy végezheti. A beszerelésnél a következőket kell elvégezni:
• a tápkábel szakszerű bekapcsolásának ellenőrzése.
• a főzőelemek, a vezérlőlelemek funkciójának ellenőrzése,
• a vevőnek a készülék valamennyi funkcióját be kell mutatni és a készülék kezelésével és karbantartásával meg kell megismertetni.
• Az elvégzett szerelés dátumát írassa be a Szavatossági levélbe.
• Az esetleges szavatossági időn belüli javításokat a „Reklamáció” bekezdés szerint biztositsa be.
• A főzőlapot a típuscímkén található előírásos feszültségű elektromos hálózathoz kell kapcsolni, a főzőlap teljesítményfelvételének megfelető bevezetővel (lásd (lásd „A készülék bekötését az elektromos hálózatba”).
• Ha a főzőlapot nem használja, ügyeljen arra, hogy az összes vezérlőegysége ki legyen kapcsolva.
• A főzőlap csak az eledel meleg feldolgozására alkalmas. Nem használható a helység fűtésére, mivel a túlterheléssel a funkciók meghibásodása kövezhet be. A helytelen használat általi megkárosodásra a szavatosság nem érvényesíthető.
• Tilos a főzőzónák közelében gyúlékony anyagot elhelyezni.
• A készülék szerelési térség környezetének változása esetében (mázanyagokkal, ragasztókkal való munkák stb.) mindig ki legyen kapcsolva az elektromos energia főbevezetése.
• A készülékkel való manipuláció, ill. a készülék hosszabb leállítása esetében kapcsolja ki a készülék előtti elektromos energia-bevezetés főkapcsolóját, vagy húzza ki a dugót.
• Ezt a készüléket nem használhatják olyan személyek (gyerekeket beleértve), melyek fizikai, érzéki vagy szellemi képtelensége vagy a

tapasztalatok és tudás hiánya a készülék biztonságos használatát gátolja - kivétellel, ha olyan személy felügyelete alatt vannak vagy olyan személyel voltak a készülék használatáról betanítva, aki a személyes biztonságukért felelős. A gyermekeket felügyelet alatt kell tartani, hogy a készülékkel ne játszhassanak.

- Ezt a készüléket gyerekek 8 és heves kortöl és idősebb személyek csökkent fizikai, érzéki vagy szellemi képességekkel vagy a kisebb tapasztalatokkal és tudással akkor használhatják, ha olyan személy felügyelete alatt vannak vagy olyan személiyell voltak a készülékes hasznalátáról betanítva, aki a személyes biztonságukért felelős. A gyerekek a készülékkel nem játszhatnak. A tisztítást és a karbantartást gyerekek nem végezhetik, ha 8 évnél nem idősebbek és nincsenek ellenőrizve.

- 8 évnél fiatalabb gyerekeket tartsák hatótávolságon kívül a készüléktől és a tápkébeltől.

VIGYÁZAT!

Ha a főzőlap felületén bármilyen repedés jelenik meg, azonnal kapcsolja le a készüléket a hálózatról.

FIGYELMEZTETÉS

Ezt a készüléket nem szabad külső időzítővel sem különleges távvezérléssel használni.

A KÉSZÜLÉK LEÍRÁSA ÉS KEZELÉSE

• A készülék a konyhabútor munkalapjában készített kivágásba való beszereléshez rendeltetett.
• A főzőlap peremére ragasztott tömitőgumi meggátolja a folyadékok lefolyását a főzőlap alá.
• A készülék alapja az üvegkerámia-főzőlap, amelyre kötve vannak a többi tartó, burkoló és elektromos részek.
• A főzőlapon elektromos főzőzónák vannak kijelölve, amelyek kizárólag főzéshez vannak rendeltetve.
• A főzőzónák átmérői általános főzőedények méreteiből vannak levezetve.
• Csak a kijelölt átmérők területe van melegítve, a többi felületek viszonylag hűvősek és elrakó területnek lehet öket használni.
• A vörösen sugárzó fütőtest, a látószögtől függően, a kijelölt zónán is átvilágíthat.
• Az üvegkerámia-lap alatti főzőzóna túlhevülését hő-korlátozó korlátozza.
• A teljesítményt mutató ábrázoló helyén kivilágított "H" kijelzők, a főzőzóna kikapcsolása utan is, a főzőzónának felületének magasabb hőmérsékletét jelzik. A forró főzőhely energetikailag kihasználható. A kijelző olyan lehüléskor alszik ki, amikor a megégetés veszélye már nem fenyeget.

A főzőzónák teljesítményfelvételei a vezérlöpanel érintési szimbólumok által választható 9 fokozat terjedelmében vannak szabályozva. Minden elfogadott teljesítményváltozásnál (lenyomásnál vagy érintésnél) egy akusztikus jel hangzik el.
