| Terméktípus | Gáz-elektromos tűzhely |
| Modell | VDS 640 FF |
| Márka | Mora |
| Szélesség | 60 cm |
| Mélység | 60 cm |
| Magasság | 85-90 cm (lábállítással) |
| Súly | Körülbelül 50 kg |
| Tápellátás | 230 V / 50 Hz |
| Teljes teljesítmény | Körülbelül 10 kW |
| Gázégők száma | 4 |
| Elektromos főzőlapok száma | 0 (gáztűzhely) |
| Sütő típusa | Gázos légkeveréses |
| Sütő űrtartalma | 65 liter |
| Grillezés funkció | Igen |
| Automatikus gyújtás | Igen (a gombokon) |
| Biztonság - gombzár | Igen |
| Biztonság - hőelem | Igen (égőkhöz) |
| Energiaosztály | A (közelítő) |
| Lap anyaga | Rozsdamentes acél |
| Sütő anyaga | Zománc |
| Sütő üvege | Dupla, eltávolítható |
| Sütő világítás | Igen |
| Hűtőrendszer | Hűtőventilátor |
| Sütő tisztítása | Könnyen tisztítható zománcú sütő |
| Általános információk | Használati útmutató PDF formátumban elérhető |
Gyakran ismételt kérdések - VDS 640 FF Mora
Felhasználói kérdések a következőről VDS 640 FF Mora
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Tűzhely PDF formátumban ingyenesen! Találja meg kézikönyvét VDS 640 FF - Mora és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. VDS 640 FF márka Mora.
HASZNÁLATI ÚTMUTATÓ VDS 640 FF Mora
| MÜSZAKI ADATOK | ||||
| Elektromos beépíthető főzőlap | VDS 631 C VDS 630 C VDS 630 FF | VDS 630 X | VDS 640 FF | VDS 640 X |
| Méretek | ||||
| Teljes méretek (mm) szál.xmély.x V(V = beépített mélység) | 590 / 55 / 505 | 595 / 55 / 510* | 590 / 55 / 505 | 595 / 55 /510* |
| A munkalap kivágásának méretei a munkalap szél. x mély. x vast.(mm) | 560 / 51 / 490 mm | |||

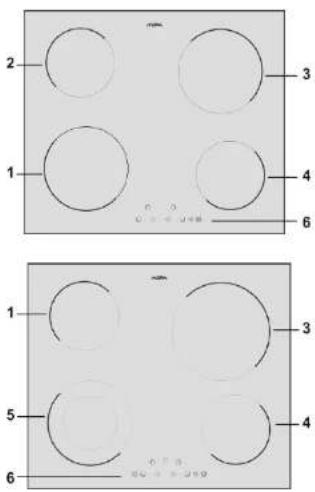

| Főzőzónák | ||||
| Bal első (kW) | 1,80 | 1,80 | ||
| Bal hátsó (kW)∅ 145 mm | 1,20 | 1,20 | 1,20 | 1,20 |
| Jobb hátsó (kW)∅ 180 mm | 1,80 | 1,80 | ||
| Jobb hátsó (kW)∅ 210 mm | 2,3 | 2,3 | ||
| Jobb első (kW) | 1,20 | 1,20 | 1,20 | 1,20 |
| Bal első – Duozóna (kW)∅ 180 / 120 mm | 1,70 / 0,70 | 1,70 / 0,70 | ||
| Elektromos táplálás | 230 / 400 V ~ | |||
| Teljes el. teljesítményfelvétel(kW) | 6,00 | 6,00 | 6,40 | 6,40 |
1.Tömités
2.Szorító
3. Hátsó fal
4. Oldalfalak
A beszerelést csak az érvényes helybeli előirásoknak megfelelően lehet elvégezni.
- Az elektromos főzőlap a külső hatások szempontjából a Cseh ČSN 33 2000-3 - szabvány szerint a normal környezethez rendeltetett.
- A készülék biztos távolságára a falaktól és a bútortól a Cseh szabvány ČSN 061008 érvényes.
- A főzőlap feltételezetten hőálló anyaggal felületmegmunkált 30mm vastag munkaasztal kivágásába kerül.
- A munkalapot vízszintesen kell beszerelni és a fal oldalán folyadékbefolyás ellen tömíteni kell.
- A főzőlap kivágásához szükséges méretek, és annak helyzete a szerelési képen találhatók.
- A készülék biztos távolságai a a falaktól és a bútortól a következő ábrán láthatók.
- A munkasztalban a kivágás után maradt felületeket megfelelő lakkal javasoljuk befedni (például szilikon-lakkal) vagy alumínium föliával, ezek a nedvesség behatolását az asztalba gátolják.
- A főzőlap alá nem lehet külön intézkedés nélkül sütöt szerelni, ahol az égéstermékek felfelé áramlanának a főzőlap alá.
- A konyhaszekrény főzőlap mögötti hátsó falának is hőálló anyagból (120" C) kell lennie. A főzőlap hátsó élének legkisebb távolsága a hátsó faltól 40 mm.
- A főzőlap nem szerelhető gyúlékony anyagból készült, a munkaasztalt túlérő konyhaszekrény közvetlen közelébe.
- A főzőlap felett csak gözelszívót ajánlunk szerelni, amely felett el lehet helyezni
HU
konyhaszekrényt. Önálló szekrényt gözelszívó nélkül nem ajánlunk szerelni. A főzőlap és gözelszívó közötti minimális távolság 650mm, a többi a gözelszívó gyártó utasításai szerint.
- A készülék beszerelése előtt a munkalap kivágásába ragassza fel a folyadékbefolyás elleni tömitést a keret alsó részére, amely a tartozékok része.
A KÉSZÜLÉK BEKÖTÉSE AZ ELEKTROMOS HÁLÓZATBA
A készülék elektromos hálózathoz való bekötését csak szakmailag jogosult cég végezheti. A készülék elötti elosztásba be kell szerelni egy olyan kapcsolót a készülék hálózatól való lecsatolásához, amelynek az szétkapcsolt érintkezői minden póluson min. 3 mm távolságban lesznek.
A főzőlap bekötéséhez használjon egy 1,5mm átmérőjű öt erű kábelt, pl. H05VV-F5G1,5 típusút, melynek végződéseit készítse el az ábra szerint.
Az erek végét rányomott végződésekkel kell szétfoszlás ellen védeni.
A vezetékek végének csavar alá való leszorítása után helyezze a kábelt a kapcsolótáblába, és kihúzás ellen biztosítsa be szorítóval.
Végül zárja le a kapcsolótábla fedelét.
Bekötés után a készüléket forditsa munkahelyzetbe, helyezze a kivágásba, és ellenőrizze a bevezető kábel helyzetét.
A főzőlapot biztositsa be szorítókkal (lásd az ábrát), mégpedig megfelelő erővel ügy, hogy a készülék ne sérüljön meg.
FIGYELMEZTETÉS:
A gyártó fenntartja jogát, hogy az útmutatóban változásokat végezzen el, melyek a terméket érintő innovációs vagy technológiai változásokból erednek, és nincsenek hatással a funkcióira.
- Elöször távolitsa el a kerámialapról az összes megszáradt ételmaradékot a tisztítókaparóval (a készülék tartozéka)
- Ahogy a lap kihült, vigyen fel rá pár csepp megfelelő tisztítószert és tisztílsa le a felületet papirkendővel vagy tiszta, finom ronggyal.
- A felületet alaposan mossa le és törölje szárazra egy másik papírkendővel vagy puha anyaggal.
- Ne használjon sikálót, mosó szivacsot vagy bármilyen más, durva felületű tisztítószert.
- Ugyanakkor nem ajánlunk korrózió-támogató szereket használni, mint például a sütő- és foltisztítő sprayek.
- Ha észrevétlenségböl adódóan elolvad a forró kerámialapon valamilyen műanyag tárgy, konyhafólia, cukor vagy cukortartalmű élelmiszer, távolítsa el azonnal a tiszltókaparó segítségével, ameddig a lap még forró, és nem csak a főzőlapról, hanem az edény felületéről is. Ezzel meggátolja a főzőlap megkárosodását.
- Magasabb cukortartalmú eledel (pl. dzsem) előkészítése előtt kenje le a lapot megfelelő védőszerrel, hogy az eledel kiforrása vagy kifolyása esetén védje a cukor általi károsodástól.
Fémesen csillogó foltok alumínium edények súrlódásával, vagy nem alkalmas tiszítítoszerek használata által keletkeznek. Ezeket a foltokat többszörös tiszítással lehet eltávolitlani. Színes elváltozások a főzőlapan eltávolíthatatlan leégett maradékok által keletkeznek. Az úvegkerámia funkciójara nincsenek befolyással, nincs szó az anyag megvaltozásáról. Dekoráció lecsiszolását abrazív tiszítítoszerekkel okozhatjuk, vagy az edény fenekének huzamosabb idejű horzsolásával a felületen. A főzőlapan sótét fölt keletkezik.
REKLAMÁCIÓ
A garanciális időben előforduló meghibásodásokat ne próbálják meg elhárítani. A reklamációt érvényesítse a vásárlás helyén, szakszerviz, vagy a Garancialevéleben meghatározott szervizekben. Reklamáció bejelentésekor a Garancialevél szövege és Garancia-feltételek szerint járjon el. Rendesen kitöltött Garancialevél nélkül a reklamáció nem érvényesíthető.
A CSOMAGOLÁS FELHASZNÁLÁSA ÉS MEGSEMMISÍTÁSE
Hullámkarton, csomagoló papír
- eladas egy feldolgozonak
- papírhulladék kontejnerekbe rakni
- más kihasználás
Csomagoló fóliák és PE csomagok
- műanyaghulladék kontejnerekbe rakni
HU
A KÉSZÜLÉK MEGSEMMISÍTÉSE AZ ÉLETTARTAMA LEJÁRATA UTÁN
Ez a készülék az elhasznált villamossági és elektronikai készülékekőri szóló 2002/96/EG irányelvnek megfelelő jelölést kapott (waste electrical and electronic equipment - WEEE). Az irányelv a már nem használt készülékek visszavételének és hasznosításának EU-egységes érvényes keretelt határozza meg Mivel a készülék olyan értékes anyagokat tartalmaz, amelyek úrjahasznosíthatoak. A készüléket MEH-be vagy kijelöl't hulladékgyűjtő telepre ajánlatos elszállitani
BESZERELÉSI ELŐÍRÁS
Ez az előírás főleg a beszerelő és karbantartó cégek dolgozöinak van szánva. De az önök személyes érdekükben javasoljuk, olvassa el ezt az előírást. A beszerelést csak az érvényes helybell előírásoknak megfelelően lehet elvégezni.
A készülék beszerelésekor a funkciói szempontjából szükséges a elvégezni a következő műveleteket:
- az elektromos hálózathoz való bekötés helyességének ellenőrzését
- a fütötestek, vezérlő és szabályozó elemek működésének ellenőrzését
- bemutatni a vevőnek az összes funkcióját és ismertetni vele a kezelést és karbantartást
FONTOS FIGYELMEZTETÉS!
Bármilyen, az általános használattól eltérő manipulaciónál a készüléket le kell kötni az elektromos hálózatról a készülék előtti főkapcsoló lekapcsolásával.
A FÖZÖLAP ELHELYEZÉSE
POSTUP

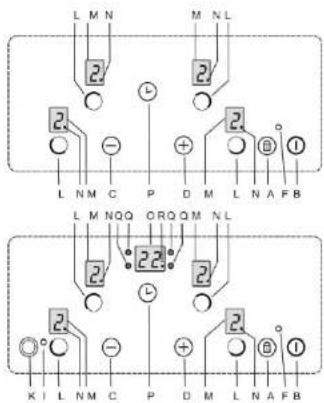

- A főzőzóna időzítést egyszerre az összes főzőzónánál lehet használni.
- A főzőzónák beállított munkahosszát a "P" szenzor lenyornásával folyamatosan lehet követni (ellenőrizni), ennek segítségével kikeresi a megfelelő főzőzóna beállított munkahosszát (kövesse a "Q" szimbólumokat, melyek az aktivált főzőzónákat jelezik a "Q" szimbólumhoz).
- A főzőzónák beállított munkahosszát a "P" szenzor lenyornásával változtatni lehet, ennek segítségével kikeresi a megfelelő főzőzóna beállított munkahosszát (kövesse a "Q" szimbólumokat, melyek az aktivált főzőzónákat jelezik a "Q" szimbólumhoz).
- A „+“ és “-” szenzorok segítségével állítsa be az igényelt változást.
- A főzőlap „B” szenzorral való kikapcsolásánál a főzőzónák időzítése is megszűnik.
KERÁMIA-LAP HASZNÁLATÁNAK ELVEI FIGYELMEZTETÉS!
- A készüléket kizárólag felnött személyek használhatják és a kezelési útmutató szerint.
- Ne hagyják a gyerekeket felügyelet nélkül a működő készüléknél.
- Az elektromos főzőlap egy olyan készülék, amely felügyeletet igényel.
- A készülék első használata előtt szükséges kikapcsolni a fökapcsolót vagy kihúzni a dugót, és a készüléket rendesen letisztítani (tisztítószereket lásd a „Tisztítás és karbantartás” fejezetben.
- A lakkozott rámával ellátot főzőlapok esetében az edények széle nem érintheti a rámát és nem is lehetnek a rámára helyezve.
- Kerülje az üres zománcozott edények melegítését, mivel ezeknek a fenekük megkárosodhat, és továbbtoláskor megsérthetik a főzőlap felületét.
- Karcolt ill. éles fenekü edények nem alkalmasak.
- A legjobb eredmények eléréséhez (az indukciós zónán való főzésnél) a fémedények fenekének 2-3mm vastagnak, a rozsdaálló edényeknél rétegelt (szendvics) 4 – 6mm fenéknek kellene lennie.
- Szobahómér sékletnél a fenéknek mérsékelten bemélyedtnek kellene lennie, mivel a melegtől megnyúlik, ezáltal a főzőzónán egyenesen fekszik. Igy minimális hőveszteség van bebiztosítva a két felület érintkezésénél.
- Az üvegkerámia megkarcolását tiszta és sima edények használatával előzi meg.
- Mindenkor igyekezzen, hogy a használt edény nagysága megfeleljen a kiválasztott főzőzóna átmérőjének nagyságával.
- A nagyon kicsi edény vagy egy egyenetlen fenék a főzőzóna hő-ellenőrzőjével okozott ismételt kikapcsolásához vezethet. Ellenkezőleg nem árt,
ha az edény átmérője nagyobb, mint a kijelölt főzőzóna.
- Az eledel felforralásához használjon magasabb teljesítményfokozatot. A forrás elérése után kapcsoljon alacsonyabb fokozatba.
- Ne használjon alufóliából, sem aluminiumot tartalmazó anyagokból készült tálakat.
- A forró főzőzónákra ne helyezzen műanyag tárgyakat (kanalak, tálak, szűrök stb.), ezek az anyagok olvadnak és leégnek.
- A túlhevült zsírok és olajak meggyulladhatnak, ezért ügvelien a használatuknál.
- A üvegkerámia megkarcolását például a tisztított zöldségböl származó homokszemek vagy nem megfelelő tisztítószer okozhatják.
- Tartsa a főzőlapot tisztán és szárazon. Az edények nedves feneke foltokat okozhat.
- A lap felülete a használatnál forró és megégethet - ezért figyeljen a maradékhő kijelzőkre.
- Ha a főzőlap megkárosodik, kapcsolja ki a készüléket az elektromos táplálás kikapcsolódásával vagy az elektromos csatlakozódugó kihúzásával és hívja a javító céget.
| Működéspéldák teljesítményfelvételfokozatok beállításakor | |
| 0 | Kikapcsolva |
| 1 – 3 | Ez a beállítás• folyadékok mér sékelt forrásban tartására szolgál,• mér sékelt és lassü melegítésre legetés veszélye nélkül,• vaj, csokoládé megolvasztására, kiolvasztásra,• kis mennyiségű folyadék főzéséhez |
| 4 – 6 | Ez a beállítás• intenzív főzéshez• nagyobb mennyiségű folyadék forrásban tartásához• pároláshoz szolgál. |
| 7 – 9 | Ez a beállítás• gyors melegítésre és magas hómér sékellet igénylő eledelek készítésére (bíszlekek, szeletek, burgonyasütés stb.).• az eledelek felmelegítésére alacsonyabb fokozatra kapcsolás előtt szolgál. |
TISZTÍTÁS ÉS KARBANTARTÁS
Az Ön üvegkerámia-lapja ránézésre szép és használatra igénytelen. A következő tanácsok és ajánlatok segítik Önt olyan állapotban tartani, hogy valóban hosszú ideig szolgáljon.
AJÁNLÁSOK
- A készülék tisztításához ne használjon göztisztítót!
- A kerámialapot tisztítsa rendszeresen, legcélszerübb minden használat után.
MEGJEGYZÉS:
A főzölap vezérlésének lezárása csak bekapcsolt állapotban lehetséges.
GYERMEKBIZTOSÍTÓ:
A gyermekbiztosítő a készülék használatát korlátozza.
A gyermekbiztosítót csak akkor lehet aktiválni, ha semmilyen nem nullás teljesítmény nincs a főzőzónáknál.
FOLYAMAT
- Kapcsolja be a főzőlapot a „B“ szenzor lenyomásával.
- Az ábrázolókon villogó tizedespontok jelennek meg.
- 3 másodpercen belül nyomja le egyszerre a „+“ és -” szenzorokat és következőleg a „+” szenzort.
- A kijelzők egy pillanatra az L szimbólumot mutatják és ez után a lap kialszik.
- A lap bekapcsolási kísérleténél a kijelzön az L jel fog világítani.
A GYEREKBIZTOSÍTÓ KIKAPCSOLÁSA
- Kapcsolja be a főzőlapot a „B” szenzor lenyomásával.
- A kijelzőkön az "L" jelenik meg. - 3 másodpercen belül nyomja le egyszerre a „+” és „-” szenzorokat és következőleg a „-” szenzort.
- A főzőlap ezzel használatra kész.
A FÖZÖLAP KIKAPCSOLÁSA -
AUTOMATIKUSAN
Ha az összes főzőzónát kikapcsoljuk, akkor 10 másodpercen belül a főzőlap is automatikusan kikapcsolódik.
A FÖZÖLAP KIKAPCSOLÁSA - VÉDELMI KIKAPCSOLÁS
Az egész készülék kikapcsolódik, ha egy vagy több szimbólumot 12 másodpercnél hosszabban lenyomva tartunk (ha például egy törlöt vagy edényt a vezérlő mezön hagyunk).
A FÖZÖLAP KIKAPCSOLÁSA -
BIZTONSÁGI KIKAPCSOLÁS
A főzőlap egy biztonsági kikapcsolással rendelkezik. Az idő. mely elmúltával a lap kikapcsolódik, a beállitott teljesítménytől függ - lásd a táblát.
| HIBATÁBLA | |
| Kijelző | A keletkezés oka: |
| F1 | • a világítás nagyon erős |
| F2 | • erősen villogó fény (például neoncső) |
| F3 | • a szenzor világos tárgyal van letakarva |
| F4 | • erősen változó világítás |
MEGJEGYZÉS:
- A z FF, F1 és F4 -es szimbólumok váltva A0 - A9 -es szimbólumokat mutatnak, melyek a konkrét szenzort jelölik meg.
- A főzőlap túl lehet hevítve egy nem megfelelő használatánál (például üres edény melegítése). Ez az állapot a "t" szimbólum ábrázolásával van jelentve.
AZ IDÖZÍTŐ (TIMER)
A főzölap időzített kapcsolóval van ellátva, mely két rezsímben dolgozhat:
a) ébresztő
b) főzőzóna időzítés (a főzőzóna használatának időzítése)
ÉBRESZTŐ - IDŐZÍTŐ
Időzítő - ébresztő rezsim. Csak az idő beállítására van használva. A munka befejezésékor egy hangiel jelentkezik.
Ezt a funkciót csak a beépített lap bekapcsolt állapotában lehet aktiválni, a lap ákármelyik müködési rezsimje mellet.
FOLYAMAT
- Kapcsolja be a főzőlapot a „B” szenzorral.
- Nyomja le a időzítő "P" szenzorát - az időzítő „O” kijelzője kivilágosít és megjelenik egy „R” szimbólum.
- 8 másodpercig a "+" és "-" szenzorok segítségével állítsa be a kívánt időhosszat.
- A beállított idő után egy hangjelzés szól meg, a hangot bármelyik szenzor lenyomásával lehet kikapcsolni.
MEGJEGYZÉS
A időzítővel az ébresztő rezsimben beállított időt nem lehet a "B" szenzor lenyomásával kinullázni.
A főzőzóna időzítésének rezsimje a főzőzóna munkájának befejezésére szolgál, a beállított idő elmúlása után. A munka befejezésékor egy hangjel jelentkezik.
A főzőzóna időzítés - rezsímet csak a főzőlap bekapcsolt állapotában és a megfelelő főzőzóna nem nullás teljesítménye mellet (teljesítmény 1-től 9-ig) lehet aktiválni
FOLYAMAT
- Kapcsolja be a főzőlapot a „B” szenzorral.
- Az „L“ szenzor lenyomásával válassza a főzőzónát és a „+“, “-” szenzorok segítségével állítsa be a kívánt teljesítményt.
- Nyomja le a időzítő "P" szenzorát - az időzítő „O” kijelzője kivilágosít * és megjelenik a kiválasztott főzőzóna „Q” szimbóluma.
- 8 másodpercig a „+” és „-” szenzorok segítségével állitsa be a főzőzóna munkájának hosszát.
- A beállított idő elmúlása után egy hangjel jelentkezik, a kiválasztott főzőzóna „Q” szimbóluma villogni fog és a főzőzóna kikapcsol.
szimbólumok kialszanak. Azután 8 másodpercig a „+” és - - szenzorok segítségével állítsa be a szükséges teljesítményt (1 – 9).
AZ TELJESÍTMÉNY BEÁLLÍTÁSA ELŐMELEGÍTÉS NÉLKÜL:
Aktiválja a főzőzónát (az „N” szimbólum tartósan világít) és 8 másodpercen belül állítsa be a teljesítményt
MEGJEGYZÉS:
A teljesítményt a "-" szenzor segítségével is be lehet állítani.
Igy a maximális teljesítményt gyorsabban állítjuk be, mint a teljesítmény "+" szenzorral végzett fokozatos emelésével.
AZ TELJESÍTMÉNY BEÁLLÍTÁSA ELŐMELEGÍTÉSSEL:
Ea a funkció megkönnyíti a főzést az étel gyorsabb forrásba hozásával a legnagyobb teljesítménnyel és aztán automatikusan a teljesítményt a kiválasztott kisebb fokra kapcsolja.
- Aktiváljuk a megfelelő főzőzónát.
- Allitsuk be a 9-es teljesítményt.
• Nyomjuk le a "+" szenzort. - 10 másodpercig állitsuk be a megfelelő teljesítményt.
- Ha az előmelegítést 10 másodpercig nem aktiváljuk, a funkció kikapcsol.
Az előmelegítés egész ideje alatt a főzőzóna a maximális fokra lesz beállítva és a kijelzőn felváltva az „A” szimbólum és az előreválasztott teljesítményfok lesz kimutatva. Az előmelegítés befejezése után a főzőzóna automatikusan átkapcsol az előre beállított teljesítményfokra.
Az előmelegítés hossza a megfelelő teljesítményfokoknál a táblában van felmutatva.
| Teljesítményfok | A maximális teljesítményfok hossza (az előmelegítés időtartalma) | Az elszívó biztonsági kikapcsolása |
| 0 | ||
| U | 6 | |
| 1 | 1 min | 6 |
| 2 | 3 min | 6 |
| 3 | 4 min 48 sec | 5 |
| 4 | 6 min 30 sec | 5 |
| 5 | 8 min 30 sec | 4 |
| 6 | 2 min 30 sec | 1,5 |
| 7 | 3 min 30 sec | 1,5 |
| 8 | 4 min 30 sec | 1,5 |
| 9 | 1,5 |
A TELJESÍTMÉNY VÁLTOZÁSA
A teljesítmény változásához aktiváljuk a illetékes főzőzónát (az "L" szenzor) és a "+" és "-" szenzorok segítségével állítsuk be a megváltozott teljesítményt.
A KÉSZÜLÉK KIKAPCSOLÁSA-
A készülék bármikor a „B“ szenzor 1 másodpercig tartó lenyomásával kíkapcsolható.
A DUOZÓNA BEKAPCSOLÁSA
A Duozónát bármikor a főzés alatt be lehet kapcsolni.
- Duozónához aktiváljuk a kiválasztott zónát a "L" szenzor lenyomásával.
- Az ábrázolón most a tizedespont világít, a "K" szenzor lenyomásával a Duozóna aktiválódik és az "I" szimbólum világít.
A DUOZÓNA KIKAPCSOLÁSA
Hasonlóan járunk el, az 1" szimbólum kialszik és a főzőzóna külső áramköre kikapcsol.
- Aktiváljuk a megfelelő főzözónát.
- A „D“ (+) és C (-) szimbólumok egyidejű lenyomásával a főzőlap kikapcsolódik. A kikapcsolást a C (-) szimbólummal, nullára állításával is el lehet végezni.
- A főzőlap kikapcsolása után a "H" szimbólum a megfelelő zóna kijelzőjén azt jelzi, hogy ez a zóna még forró és a maradék-hőt ki lehet használni.
A MARADEKHÖ JELZÖJE
Azonnal a főzőzóna vagy az egész főzőlap kikapcsolása után az ábrázolón egy „H” jelenik meg. Ez azt jelenti, hogy a főzőzóna még 60°C - nál melegebb. A főzőlap kihülése után ez a szimbólum eltűnik.
MEGJEGYZÉS
Ha a "H" szimbólum az ábrázolón a főzőlap áramkörhöz való kapcsolása után jelenik meg (például az áramkör főzés közben való kiesése és megújjulása után, vagy az első áramkörhöz való csatolás után), ez azt jelenti, hogy a főzőlap forró volt az áramkörtől való elcsatolásákor.
Ez nem hiba, a "H" szimbólum eltűnik egy a gyártóval beállitott idő után.
AZ ÉTEL MELEGBEN TARTÁSA - FUNKCÓ
Az ételt kis teljesítménnyel melegen tarthatjuk. A funkció beállítása:
- A főzőzónán állítsuk be az 1-es teljesítményt és nyomjuk le a "-" szenzort.
• A kijelzőkön az "u" jel mutatkozik meg.
A FÖZÖLAP VEZÉRLÉSÉNEK LEZÁRÁSA
Ha a főzőlapon a beállított működési rendszert akarja lezármí (ez a főzőlap beállításának a főzés közbeni nem akart változását gátolja meg), nyomja le az A- szenzort (kulcs) legalább 2 másodpercre. Az „F“ ellenőrző lámpa gyullad ki.
A főzölap vezérésének lezárása után csak a főzölap kikapcsolása lehetséges (a B senzor lenyomásával (hálózati kapcsól), vagy a lezárás kikapcsolás az A (kulcs) senzor lenyomásával. A főzölap vezérésének kinyítása után (az "A" szimbólum melletti kijelző kialszik) a főzölap valamennyi funkcióját újonnan használhatjuk.
A nyomógombok (szimbólumok) reakciója 1 másodperc – ezen idő alatt az ujjat az illetékes szimbólumon kell tartani.
LEÍRÁS
2 - Hátsó ball főzőzóna
3 - Hátsó jobb főzőzóna
4 - Elsö jobb főzőzóna
5 - Első ball főzőzóna - "Duo - zóna"
6 - Vezérlöpanel
VEZÉRLÓPANEL
A - A funkciók elzárásának szimbóluma (kulcs)
B - A hálózati kapcsoló szimbóluma
C - a minusz szenzor (-)
D - a plusz szenzor (+)
F - A főzőlap bezárásának ellenőrző lámpája
I – A Douzóna külső áramkörének bekapcsolásának
ellenörző lámpája
K - A Duozóna szenzora
L - A főzőzóna szenzora
M - A teljesítmény indikátora
N – a főzőzóna aktiválásának szimbóluma
O - az időzítő (timer) kijelzője
P - az időzítő szenzorja
Q – az illetékes időzitet zóna szimbóluma
N – a főzőzóna aktiválásának szimbóluma
R – Az időzítő aktivációjának szimbóluma
- A szenzorvezérlés az üvegkerámia-lapon elhelyezkedő megfelelő szimbólu-mra való ujj odaillesztésével aktiválódik. Ez okból a vezérlőpanelt tartsa tisztán és szárazan.
- A szenzorok a sötét és matt színekre nem reagálnak (ne használjon fekete kesztyűt). Ne helyezzen semmit a főzőlan vezérőnegaliére.
- Vigyázzon a készülék akaratlan bekapcsolására, pl. háziállatok általl!
AZ ÉRZÉKELÖK (SZENZOROK)
KALIBRÁLASA
Az érzékelők beállítása alatt:
- Ne tegyen semmit a felületükre, mert ez a hibát jelző eljárást indíthatja el.
- Az érzékelők felszínét tartsa állandóan tisztán.
- Ne tegye öket erős fény alá, mind például halogén-fény vagy éles napsütés.
Ezen feltételek be nem tartásánál az érzékelők hibásan lehetnek kalibrálva és az ábrázolón egy hiba-jelentés jelenik meg (lásd a táblát) Az hiba okának eltávolítása után a kalibrálás rendesen lesz elvégezve.
A FÖZÖLAP BEKAPCSOLÁSA
Nyomja le a "B" szenzort (hálózati kapcsoló). Mindkét ábrázolón az „O“ vagy „H“ szimbólum jelenik meg és a főzőlap aktiiválásának "N" szimbólumai villognak. Ha 10 másodpercen belül nem tesz más választást, a főzőlap automatikusan kikapcsolódik.
10 másodpercig a főzőlap bekapcsolása után nyomja le az „L” szenzort a kiválasztott főzőzónánál. A megfelelő „N” szimbólum állandó világítása a főzőzóna aktiválását fogja jelenteni, a többi „N”
KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ
Kedves Vevő.
Ön megvásárolta a beépíthető elektromos készülékek új termékcsaládjának egyik termékét. Kívánságunk, hogy a gyártmány jól szolgáljon Önnek. Tanácsoljuk Önnek, olvassa át a jelen használati utasítást, és a terméket a benne foglalt utasítások szerint kezelje.
FONTOS INFORMÁCIÓK, UTASÍTÁSOK ÉS TANÁCSOK
- Ellenőrizze, hogy a készülék alsó burkolatán elhelyezkedő típuscímkén megadott elektromos tápfeszültség adata megegyező-e az Ön elektromos elosztó-hálózatában levő feszültséggel.
- Az elektromos áram általi balesetvédelem szempontjából a ČSN EN 60 335-1 szerint I. osztályba sorolt készülék.
- A főzőlap beszerelését csak a jelen tevékenységhez szakmailag illetékes személy végezheti. A beszerelésnél a következőket kell elvégezni:
- a tápkábel szakszerű bekapcsolásának ellenőrzése.
- a főzőelemek, a vezérlölelemek funkciójának ellenőrzése,
- a vevőnek a készülék valamennyi funkcióját be kell mutatni és a készülék kezelésével és karbantartásával meg kell megismertetni.
- Az elvégzett szerelés dátumát írassa be a Szavatossági levélbe.
- Az esetleges szavatossági időn belüli javításokat a „Reklamáció” bekezdés szerint biztositsa be.
- A főzőlapot a típuscímken található előírásos feszültségű elektromos hálózathoz kell kapcsolni, a főzőlap teljesítményfelvételének megfelelő bevezetővel (lásd (lásd „A készülék bekötését az elektromos hálózatba”).
- Ha a főzőlapot nem használja, ügyeljen arra, hogy az összes vezérlőegysége ki legyen kapcsolva.
- A főzőlap csak az eledel meleg feldolgozására alkalmas. Nem használható a helység fűtésére, mivel a túlterheléssel a funkciók meghibásodása kövezhet be. A helytelen használat általi megkárosodésra a szavatosság nem érvényesíthető.
- Tilos a főzőzónák közelében gyúlékony anyagot elhelyezni.
- A készülék szerelési térség kömyezetének változása esetében (mázanyagokkal, ragasztókkal való munkák stb.) mindig ki legyen kapcsolva az elektromos energia főbevezetése.
- A készülékkel való manipuláció, ill. a készülék hosszabb leállítása esetében kapcsolja ki a készülék előtti elektromos energia-bevezetés főkapcsolóját, vagy húzza ki a dugót.
- Ezt a készüléket nem használhatják olyan személyek (gyerekeket beleértve), melyek fizikai, érzéki vagy szellemi képtelensége vagy a
tapasztalatok és tudás hiánya a készülék biztonságos használatát gátolja - kivétellel, ha olyan személy felügyelete alatt vannak vagy olyan személyel voltak a készülék használatáról betanítva, aki a személyes biztonságukért felelős. A gyermekeket felügyelet alatt kell tartani, hogy a készülékkel ne játszhassanak.
- Ezt a készüléket gyerekek 8 és heves körtól és idősebb személyek csökkent fizikai, érzéki vagy szellemi képességekkel vagy a kisebb tapasztalatokkal és tudással akkor használhatják, ha olyan személy felügyelete alatt vannak vagy olyan személiyell voltak a készülékes hasznalátáról betanítva, aki a személyes biztonságukért felelős. A gyerekek a készülékkel nem játszhatnak. A tisztítást és a karbantartást gyerekek nem végezhetik, ha 8 évnél nem idősebbek és nincsenek ellenőrizve.
- 8 évnél fiatalabb gyerekeket tartsák hatótávolságon kívül a készüléktől és a tápkébeltől.
VIGYÁZAT!
Ha a főzőlap felületén bármilyen repedés jelenik meg, azonnal kapcsolja le a készüléket a hálózatról.
FIGYELMEZTETÉS
Ezt a készüléket nem szabad külső időzítővel sem különleges távvezérléssel használni.
A KÉSZÜLÉK LEÍRÁSA ÉS KEZELÉSE
- A készülék a konyhabútor munkalapjában készített kivágásba való beszereléshez rendeltetett.
- A főzőlap peremére ragasztott tömitőgumi meggátolja a folyadékok lefolyását a főzőlap alá.
- A készülék alapja az üvegkerámia-főzőlap, amelyre kötve vannak a többi tartó, burkoló és elektromos részek.
- A főzőlapon elektromos főzőzónák vannak kijelölve, amelyek kizárólag főzéshez vannak rendeltetve.
- A főzőzónák átmérői általános főzőedények méreteiből vannak levezetve.
- Csak a kijelölt átmérők területe van melegítve, a többi felületek viszonylag hűvősek és elrakó területnek lehet öket használni.
- A vörösen sugárzó fütőtest, a látószögtől függően, a kijelölt zónán is átvilágíthat.
- Az üvegkerámia-lap alatti főzőzóna túlhevülését hő-korlátozó korlátozza.
- A teljesítményt mutató ábrázoló helyén kivilágított "H" kijelzők, a főzőzóna kikapcsolása utan is, a főzőzónának felületének magasabb hőmérsékletét jelzik. A forró főzőhely energetikailag kihasználható. A kijelző olyan lehüléskor alszik ki, amikor a megégetés veszélye már nem fenyeget.
A főzőzónák teljesítményfelvételei a vezérlöpanel érintési szimbólumok által választható 9 fokozat terjedelmében vannak szabályozva. Minden elfogadott teljesítményváltozásnál (lenyomásnál vagy érintésnél) egy akusztikus jel hangzik el.
