HASZNÁLATI ÚTMUTATÓ F-CCS305/40 Ferrex

1. Bevezetés 182
2. A termék leírása (1 - 4. ábra) ...... 182
3. Szállított elemek (1. ábra) 183
4. Rendeltetésszerű használat.... 183
5. Biztonsági utasítások 185
6. Müszaki adatok 193
7. Kicsomagolás.... 194
8. Üzembe helyezés előtt 195
9. Kezelés....200
10. Munkavégzési utasítások 203
11. Tisztítás 211
12. Karbantartás 212
13. Tárolás és szállítás 215
14. Ártalmatlanítás és újrahasznosítás 216
15. Hibaelhárítás 218
16. EU megfelelőségi nyilatkozat 219
17. Robbantott ábra.... 221

A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési út-mutatót és a biztonsági utasításokat!
	Figyelem! Ha figyelmen kívül hagyja a terméken elhelyezett bizton-sági jelöléseket és figyelmeztető megjegyzéseket, illetve figyelmen kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sérüléseket szenvedhet.
	Viseljen arcvédővel vagy védőszemüveggel felszerelt, hallásvédővel rendelkező munkavédelmi sisakot.
	Viseljen munkavédelmi kesztyűt!
	Viseljen zárt lábbelit!
	Fontos, hogy a kezeken, karokon, a lábfejen és a lábszáron védőru-házatot viseljen.
	A terméket ne érje eső. A terméket csak száraz környezeti feltételek mellett szabad tárolni, raktározni és üzemeltetni.
	Csak kétkezes kezeléshez.
	Figyelmeztetés! Visszarúgás (kickback) veszélye.Óvakodjon a termék visszacsapásától, és kerülje a sín csúcsával való érintkezést.
	A karbantartási, átalakítási, beállítási és tisztítási munkákat csak ki-kapcsolt motorral és eltávolított akkumulátorral végezze.
	Olajtartály tartalma.
	Tömeg kg-ban.
	Fűrészlap hossza
	Vágáshossz
	Nyitva
	Bereteszelve
	A fűrészlánc beszerelésének iránya
	A termék garantált hangteljesítményszintje.
	Lítium-ion akkumulátor
	Egyenáram
	A termék megfelel a hatályos európai irányelveknek.

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés
• A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi.

Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságo-san, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tart-sa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2. A termék leírása (1 - 4. ábra)

1. Hátsó markolat
2. Be-/kikapcsoló
3. Elülsö markolat
4. Láncfék/első kézvédelem
5. Fürészlánc

6. Vezetőlemez (vezetősín)

7. Láncfeszítő kerék

8. Lánckerék burkolata
9. Bekapcsoló retesz
10. Akkumulátor felvevője
11. Olajszintjelző
12. Olajtartály
13. Karmos ütköző
14. Lap- és láncvédő
15. Lánckerék
16. Álló csapszeg
17. Vezetőcsap
18. Akkumulátor*
19. Kioldógomb (akkumulátor)

* = nem feltétlenül tartoznak a szállított elemek közé!

3. Szállított elemek (1. ábra)

Tétel Darabszám Megnevezés

5.1 db Fürészlánc

6.1 db Vezetőlemez (vezetősín)

1. 1 db Lap- és láncvédő

1 db Akkumulátoros láncfűrész

1 db Kezelési útmutató

1 db Garanciajegy

4. Rendeltetésszerű használat

Az akkumulátoros láncfűrész kizárólag fa fűrészelésére alkalmas. A termék semmi- lyen egyéb alkalmazásra (pl. falazatok, műanyag vagy élelmiszerek vágása) nem al- kalmas.

Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek ismerniük kell ezeket, és tájéko-zottnak kell lenniük a lehetséges veszélyekröl.

Ha a terméken módosítást végez, az ebböl eredő károkért a gyártó nem vállal felelősséget.

A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

A kezelési útmutatóban használt jelzőszavak magyarázata

VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

FIGYELMEZTETÉS

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulajdonban, ha nem kerülik el.

5. Biztonsági utasítások

Az elektromos szerszámokra vonatkozó általános biztonsági utasítások

FIGYELMEZTETÉS

Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellékeltek.

A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.

1) Munkahelyi biztonság

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözőket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

2) Elektromos biztonság

a) Az elektromos szerszám csatlakozódugójának illenie kell a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tüzhe- lyekkel és hütőszekrényekkel való érintkezését. Megnő az áramütés kockáza- ta, ha a teste földelve van.
c) Tartsa esőtöl és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.

d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védő-kapcsoló használata csökkenti az áramütés kockázatát.

3) Személyek biztonsága

a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámo- kat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektöl. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

g) Ha lehetséges a porelszívó és -gyüjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.

h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

4) Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővi-gyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Elle-nőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorul-nak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szers-zám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és könnyebben vezethetők.

g) Az elektromos szerszámot, a cserélhető szerszámot, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

5) Az akkumulátoros szerszám használata és kezelése

a) Csak a gyártó által ajánlott töltőkészülékekkel töltse fel az akkumulátorokat. Egy adott akkumulátorhoz készült töltőeszköz tűzveszélyes, ha a megadottaktól eltérő akkumulátorokkal használja azt.
b) Csak az ajánlott akkumulátorokat használja az elektromos szerszámokhoz. Más akkuk használata sérülés- és tűzveszéllyel jár.
c) Ha nem használja akkumulátort, tartsa távol az iratfüző kapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól és egyéb kis méretű fémtárgyaktól, melyek rövidre zárhatnák az érintkezőit. Az akkumulátor érintkezői között lét-rejött rövidzárlat égési sérüléseket vagy tüzet okozhat.
d) Ha helytelenül használják, az akkumulátorból folyadék léphet ki. Kerülje az ezekkel való érintkezést. Ha véletlenül hozzáért, öblítse le vízzel. Ha a folyadék a szembe jut, azonnal kérjen orvosi segítséget. A szivárgó akkumulátorfolyadék bőrirritációt és égési sérüléseket okozhat.
e) Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátor kiszámíthatatlanul viselkedhet, és tüzet, robbanást vagy sérülésveszélyt okozhat.
f) Az akkumulátort ne tegye ki tüznek vagy magas hömérsékletnek. A tüz vagy a 130 °C feletti hömérséklet robbanáshoz vezethet.
g) Kövesse a töltésre vonatkozó utasításokat, és soha ne töltse az akkumulátort vagy az akkumulátoros szerszámot az üzemeltetési útmutatóban megadott hőmérséklet-tartományon kívül. Ha helytelenül vagy az engedélyezett hőmérséklet-tartományon kívül végzi a feltöltést, azzal tönkreteheti az akkumulátort, és fokozza a tűzveszélyt.
6) Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elektromos szerszámot. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
b) Sérült akkumulátorokon soha ne végezzen karbantartást. Az akkumulátorok valamennyi karbantartását csak a gyártó, vagy az általa arra felhatalmazott ügy-félszolgálati kirendeltségek végezhetik.

A láncfűrészekre vonatkozó általános biztonsági utasítások

a) Ha jár a fűrész, minden testrészét tartsa távol a fűrészlanctól. A fűrész indítása előtt győződjön meg arról, hogy a fűrészlancc semmivel nem érintkezik. A láncfűrésszel végzett munkálatok során már egy pillanatnyi figyelmetlenség is a ruházat vagy testrészek fűrészlancc általi megragadásához vezethet.
b) A láncfűrészt jobb kezével mindig a hátsó fogantyúnál, bal kezével mindig az elülső fogantyúnál megfogva tartsa. Ha munka közben fordítva fogja a láncfűrészt, az növeli a sérülésveszélyt, ezért soha nem szabad így használni.
c) A láncfűrészt kizárólag a szigetelt megfogási felületeknél fogva tartsa, mi-vel a fűrészlánc rejtett villamos vezetékekhez érhet. Ha a fűrészlánc feszült-ség alatt álló vezetékhez ér, akkor a készülék fémből készült alkatrészei is feszült-ség alá kerülhetnek, ami áramütéshez vezethet.
d) Viseljen szemvédőt. További védőfelszerelések használata javasolt a hallás, a fej, a kéz, a lábszár és a lábfej védelmére. A megfelelő védőruházat csökken-ti a sérülésveszélyt, melyet a szétrepülő forgács és a fűrészlánc véletlen megérin-tése okozhat.
e) Ne dolgozzon a láncfűrésszel fára vagy létrára felmászva, illetve tetőn vagy instabil felületen állva. Ha ilyen módon üzemelteti a gépet, akkor súlyos sérülésveszély áll fenn.
f) Mindig ügyeljen a stabilitásra, és a láncfürészt csak akkor használja, ha szilárd, biztonságos, sík talajon áll. Ha csúszós a talaj, vagy instabil a felület, amelyen áll, akkor elveszítheti az egyensúlyát, vagy elveszítheti az uralmat a láncfü-rész felett.
g) Ha feszültség alatt álló ágat vág, számoljon azzal, hogy az ág visszarúg. Ha felszabadul a fa rostjainak feszültsége, a megfeszült ág megütheti a felhasználót, és/vagy kiránthatja a kezéből a láncfűrészt.
h) Legyen különösen óvatos, amikor aljnövényzetet és fiatal fákat vág. A vé- kony anyag beakadhat a fűrészláncba, Önnek csapódhat, vagy kibillentheti az egyensúlyából.
i) A láncfűrészt az elülső fogantyújánál fogja meg, kikapcsolt állapotban szál- lítsa, a fűrészláncot magától elfordítva. A láncfűrész szállításakor vagy táro- lásakor mindig helyezze fel a védőburkolatot. A láncfűrész gondos kezelése csökkenti annak valószínűségét, hogy véletlenül a működő fűrészlánchoz ér.
j) Kövesse a kenésre, a láncfeszítésre és a vezetősín, illetve a lánc cseréjére vonatkozó utasításokat. A szakszerűtlenül megfeszített vagy kent lánc elszakadhat, vagy növelheti a visszacsapás kockázatát.

k) Csak fát fűrészeljen. Ne használja a láncfűrészt, olyan munkálatokhoz, amelyekre nem alkalmas. Példa: Ne használja a láncfűrészt fém, műanyag, falazat vagy olyan építőanyagok vágására, amelyek nem fából készültek. A láncfűrészt nem rendeltetésszerű használata veszélyes helyzeteket idézhet elő.
I) Ne próbáljon meg kivágni egy fát, csak ha már tisztán felfogta az ezzel járó kockázatokat, és megértette, hogyan kerülhetők el. A felhasználó vagy más személyek súlyos sérüléseket szenvedhetnek, amikor kidől a fa.
m) Amikor anyagfelhalmozódásoktól szabadítja meg a láncfűrészt, raktározni készül, vagy karbantartási munkálatokat végez rajta, mindig tartsa be az összes utasítást. Bizonyosodjon meg arról, hogy kikapcsolta a kapcsolót, és eltávolította az akkumulátort. Ha az anyagfelhalmozódások eltávolítása közben, illetve karbantartási munkálatok során a láncfűrész váratlanul üzemelni kezd, az komoly sérüléseket okozhat.

A visszacsapás okai és elkerülése

Visszacsapásra akkor fordulhat elő, ha a vezetősín csúcsa egy tárgyhoz ér, vagy ha meghajlik a fa, és a fűrészlánc beszorul a vágatba.

A sín csúcsának érintése sok esetben váratlan hátrafelé irányuló reakciót válthat ki, amely során a vezetősín felfelé és a felhasználó irányába csapódik.

Ha a fűrészlánc beszorul a vezetősín felső élénél, akkor a sín hirtelen visszaüthet a felhasználó irányába.

Ezen reakciók mindegyikének következtében elveszítheti a fűrész feletti uralmat, és akár súlyos sérülést is szenvedhet. Ne hagyatkozzon kizárólag a láncfűrészre szerelt biztonsági berendezésekre. A láncfűrész használójaként tegyen különböző intézkedéseket, amelyek segítségével baleset- és sérülésmentesen dolgozhat.

A visszacsapódás a láncfűrész helytelen vagy hibás használatának következménye. Ez az alábbiakban ismertetett óvintézkedésekel megelőzhető:

a) Fogja szorosan, két kézzel a fűrészt, ujjai fogják körbe a láncfűrész fogantyúit. Tartsa testét és karjait olyan helyzetben, hogy képes legyen a visszalökő erők felfogására. Megfelelő intézkedések foganatosítása esetén a felhasználó uralma alatt tarthatja a visszalökő erőket. Soha ne engedje el a láncfűrészt.
b) Kerülje a rendellenes testtartásokat, és ne fűrészeljen vállmagasság felett. Ezáltal megakadályozhatja, hogy a lap csúcsa véletlenül hozzáérjen valamihez, és a váratlan helyzetekben jobban uralhatja a láncfűrészt.
c) Mindig a gyártó által előírt pótlapokat és fűrészláncokat használja. A nem megfelelő pótlapok és fűrészláncok a lánc elszakadásához és/vagy visszacsapás-hoz vezethetnek.
d) Tartsa be a gyártó élezéssel és a fűrészlánc karbantartásával kapcsolatos utasításait. A túl alacsony mélységhatároló növeli a visszacsapás lehetőségét.

További biztonsági utasítások

• Pontosan tartsa be az üzemeltetési utasítás karbantartási, ellenőrzési és javítási útmutatásait. A sérült védőberendezéseket és alkatrészeket ügyfélszolgálatunkkal szakszerűen ki kell javíttatni vagy cseréltetni, ha a használati utasítás nem rendelkezik másként.
• Javasoljuk, hogy az első használatkor a felhasználó legalább a rönkfa vágását munkabakon vagy fűrészbakon gyakorolja.
• Lejtön végzett fűrészelés közben mindig a fatörzs fölötti oldalon álljon. A vágás végéhez közeledve csökkentse a kifejtett nyomást, de továbbra is tartsa szilárdan a markolatokat, hogy az "átvágás" pillanatában uralni tudja a terméket. Ügyeljen rá, hogy a fűrészlánc ne érintkezzen a talajjal. A vágás végeztével várja meg, amíg leáll a termék, mielőtt elveszi a terméket.
  Mikor átmegy az egyik fától a másikhoz, mindig kapcsolja ki az termék motorját, és vegye ki az akkumulátort.
• A fáról távolítsa el a szennyeződést, köveket, levált fakérget, szegeket, kapcsokat és drótokat.
• Ne használjon olyan tartozékokat, amelyet a gyártó nem ajánlott. Ez áramü-téshez vezethet, vagy tüzet okozhat.
• A terméket tilos viharban használni - villámcsapás veszélye!

Fennmaradó kockázatok

A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• Ha nem viseli az előírt hallásvédőt, halláskárosodást szenvedhet.
• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
• Úgy használja a terméket, ahogyan azt a kezelési útmutató javasolja. Ezzel biztosítható, hogy a termék mindig optimális teljesítménnyel működjön.
• Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, me- lyek minden elővigyázatosság ellenére sem szüntethetők meg.

FIGYELMEZTETÉS

Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sé-rülések kockázatának elkerülése érdekében javasoljuk, hogy az or-vosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

FIGYELMEZTETÉS

Hosszabb idejű munkavégzés esetén a vibrációk miatt a kezelő személy kezeiben keringési zavarok (fehér ujj szindróma) léphetnek fel. A fehér ujj szindróma olyan érrendszeri betegség, melynek következtében az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő termékek gyakori használata idegkárosodást okozhat olyan a személyeknél, akiknek gyengébb a vérkeringése (például dohányosok, cukorbetegek). Amennyiben szokatlan negatív hatásokat észlel, azonnal fejezze be a munkát, és forduljon orvoshoz.

A termék a Activ Energy sorozat terméke, és kizárólag a sorozat akkumulátoraival használható. Az akkumulátorokat kizárólag a sorozat töltőkészülékeivel szabad fel-tölteni. Emellett vegye figyelembe a gyártó előírásait.

FIGYELMEZTETÉS

Tartsa be a Activ Energy sorozatú akkumulátor és töltő használati útmutatójában található biztonsági előírásokat, valamint a töltésre és a helyes használatra vonatkozó utasításokat. A töltési folyamat részletes leírása és további információk ebben a külön használati útmutatóban találhatók.

6. Műszaki adatok

Névleges feszültség 40 V

Motor fordulatszáma 23500 min

Motoráram 30 A

Üresjárati áram 6 A

Védelmi osztály IPX0

Max. láncsebesség 6 m/s

Vezetősín 305 mm (12")

Hasznos vágáshossz 26,0 cm

Láncosztás 9,525 mm (0,375")

Lánctagok vastagsága 1,09 mm (0,043")

Lánckerék fogainak száma 6 fog /9,525 mm (0,375")

Fűrészlánc típusa (nem előre összeszerelt) 3/8.043.45/90

A vezetősín típusa (nem előre összeszerelt) AP12-45-437P-90 (12")

Tartály/Láncolaj 125 ml

Tömeg vezetőlemez és lánc nélkül (akkumulátor nélkül) 2,2 kg

Tömeg vezetőlemezzel és lánccal (akkumulátor nélkül) 2,7 kg

A müszaki változtatás jogát fenntartjuk!

Zaj és vibráció

FIGYELMEZTETÉS

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.

A zaj és a vibráció értékeinek megállapítása az EN 62841--1 és EN 62841--4--1 szabványok alapján történt.

Zaj jellemző értékei

L_pA hangnyomásszint	94,2 dB
K_pA mérési bizonytalanság	3 dB
L_wA hangteljesítményszint	102,1 dB
K_wA mérési bizonytalanság	3 dB

Rezgésjellemzők (kéz-kar rezgés)

Ah_h rezgés ≤ 2,5 m/s	2
Elülső markolat 2,019 m/s	2
Hátsó markolat 1,609 m/s	2
K mérési bizonytalanság 1,5 m/s	2

A megadott teljes rezgési érték és zajkibocsátási érték mérése szabványos vizsgálati eljárással történt, és az adatok felhasználhatók az elektromos szerszám másik szerszámmal való összevetésére.

A megadott zajkibocsátási érték és teljes rezgési érték a terhelés előzetes becsléséhez is felhasználható.

FIGYELMEZTETÉS

A zajkibocsátási értékek és rezgéskibocsátási értékek az elektromos szerszám tényleges használata során eltérhetnek a megadott értékektől az elektromos szerszám alkalmazásának módjától függően, és különösen a megmunkálandó munkadarab jellege szerint.

Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Pél-daértékű intézkedés: a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).

7. Kicsomagolás

FIGYELMEZTETÉS

A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.

• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze a szállított elemek hiánytalanságát.

• Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a csomagolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

8. Üzembe helyezés előtt

VESZÉLY

Sérülésveszély!

Ha nem teljesen összeszerelve használja a terméket, az súlyos sérüléseket okozhat.

– Ne használja a terméket, amíg azt nem szerelték össze teljesen.
- Minden használat előtt végezzen szemrevételezéses ellenőrzést, hogy megbizonyosodjon a termék hiánytalanságáról, illetve hogy nincsenek-e rajta sérült vagy elhasználódott alkatrészek. Az ösz-szes biztonsági és védőberendezés kifogástalan állapotban kell legyen.

FIGYELMEZTETÉS

Sérülésveszély!

Az elektromos szerszámon végzett bármilyen munka előtt (pl. kar-bantartás, szerszámcse re stb.), illetve annak szállítása vagy tárolása elött mindig vegye ki az akkumulátort az elektromos szerszámból. A be-/kikapcsoló gomb véletlen bekapcsolásakor sérülésveszély áll fenn.

FIGYELMEZTETÉS

Sérülésveszély a fűrészlánc vagy a vezetőlap használata esetén!

– Viseljen vágásálló védőkesztyűt.

Megjegyzés:

• Az új fűrészlánc nyúlik, és azt gyakran után kell feszíteni. Rendszeresen, minden egyes vágás után ellenőrizze a lánc feszességét, és állítson utána.
• Csak olyan fűrészláncot és vezetőlapot használjon, melyek ehhez a termékhez készültek.

VIGYÁZAT

A rosszul összeszerelt fűrészlánc miatt a termék vágási tulajdonságai kiszámíthatatlanná válhatnak!

A fűrészlanclánc összeszerelésénél ügyeljen az előírt forgásirányra!

- Állítsa a terméket sík és vízszintes felületre.

8.1. A fűrész lánc (6) és a láncfűrész lap (5) felszerelése (2. ábra)

Megjegyzés:

A fűrészlánc összeszereléséhez előfordulhat, hogy a láncfűrészt az oldalára kell dönteni.

1. A fűrészkerék-burkolat (8) eltávolításához forgassa el a láncfeszítő kereket (7) az óramutató járásával ellentétes irányban.
2. Úgy terítse ki egy hurokban a fűrészláncot (5), hogy a vágóélek az óramutató já-rásával megegyező irányba mutassanak. A fűrészlánc (5) beigazítása során kö-vesse a fűrészláncon (5), illetve a vezetőcsapok (17) fölött elhelyezett ábrákat (nyilakat).
3. Helyezze a fűrészláncot (5) a láncfűrész lapjának (6) hornyába.
4. Helyezze be a fűrészlapot (6) a vezetőcsapoknál (17) és az álló csapszegeknél (16). A vezetőcsapoknak (17) és az álló csapszegnek (16) a fűrészlap (6) hosszanti fura-tában kell elhelyezkednie.
5. Vezesse el a fűrészláncot (5) a lánckerék (15) körül, majd ellenőrizze a fűrészlánc (5) megfelelő irányát.
6. Tegye vissza a lánckerék burkolatát (8).

7. Húzza meg szorosan láncfeszítő kereket (7) az óramutató járásával megegyező irányban elforgatva.

8. Ellenőrizze még egyszer a fűrész lánc (5) illeszkedését, és feszítse meg a fűrész láncot (5) a 8.2. alatt leírtak szerint.

8.2. A fűrészlánc (5) megfeszítése (1. ábra)

FIGYELMEZTETÉS

Ha leugrik a fűrészlánc, az sérülésveszélyt jelent!

Ha a fűrészlánc nincs rendesen megfeszítve, akkor üzem közben leugorhat, és sérüléseket okozhat.

– Ellenőrizze gyakran a fűrészlánc feszességét.
– A lánc feszessége túl csekély, ha a hajtószemek kilépnek a horonyból a vezetősín alsó oldalán.
– Ha túl csekély a lánc feszessége, feszítse után szakszerűen a fű-részláncot.

1. Húzza meg a láncfeszítő kereket (7) az óramutató járásával megegyező irányban annyira, hogy a fűrészlánc (5) megfeszüljön.
   A fűrészlánc (5) nem lóghat be, de a fűrészlap közepénél 1 - 2 milliméternyire el-húzható kell legyen a fűrészlaptól (6).

2. Forgassa el kézzel a fűrészláncot (5), így ellenőrizve, hogy kifogástalan-e a futása. Szabadon kell siklania a fűrészlapon (6).

A lánc feszessége és a lánc kenése jelentősen befolyásolja a fűrészlánc élettartamát.

A fűrészlánc feszessége akkor megfelelő, az nem lóg rá a láncfűrészlapra, és kesztyűs kézzel teljesen körbe lehet forgatni. Ha a fűrészláncot 9 N (kb. 1 kg) húzóerővel húzza, a fűrészlánc és a láncfűrészlap legfeljebb 2 mm távolságra lehet egymástól.

Megjegyzés:

• Az új lánc feszességét néhány perc munka után ellenőrizni kell, és után kell állítani.
• A fűrészlánc feszítését tiszta helyen érdemes végezni, ahol nincs fűrészpor és egyéb szennyeződés.
• A fűrészlánc helyes feszessége a felhasználó biztonságát szolgálja, valamint csökkenti, illetve megakadályozza a lánc kopását és károsodását.
• Javasoljuk a felhasználónak, hogy az első munkakezdés előtt ellenőrizze a lánc feszességét. A fűrészlánc feszessége akkor megfelelő, ha a lap alsó oldalán nem lóg be, és kesztyűs kézzel teljesen körbe lehet forgatni.
• Ha a fűrészlánc túllóg vagy a rugós feszítő meghibásodik, forduljon szakműhely-hez.

FIGYELEM

A fűrésszel végzett munka során a fűrészlánc felhevül, és ennek következtében némileg kitágul. Ezzel az „utánnyúlással” különösen új fűrészláncnál kell számolni.

8.3. Fürészlancolaj betöltése (3. ábra)

! VESZÉLY

Olaj betöltése előtt mindig kapcsolja ki és hagyja lehűlni a terméket. Amennyiben kifolyik az olaj, tűzveszély áll fenn.

FIGYELEM

A termék károsodása!

Ha a terméket olaj nélkül vagy kevés olajjal, illetve fáradt olajjal üzemelteti, az a termék károsodását okozhatja.

– Üzembe helyezés előtt töltsön be olajat. A termékben kiszállításkor nincs olaj.
- Ne használjon használt olajat!
– Ellenőrizze az olajszintet minden alkalommal, amikor kicseréli az akkumulátort.

FIGYELEM

Környezeti károk!

A kifolyó olaj maradandóan beszennyezheti a környezetet. A folyadék erősen mérgező, és gyorsan vízszennyezést okozhat.

– Az olajat csak sík és szilárd felületen töltse be/eressze le.
- Használjon betöltő csonkot vagy tölcsért.
– A leeresztett olajat fogja fel megfelelő edényben.
– A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírások szerint.
– Ártalmatlanítsa az olajat a helyben érvényes előírások szerint.

A fűrészlánc kenését üzem közben automatikusan végzi a termék. A fűrészlánc kellő kenéséhez mindig elegendő fűrészláncolajnak kell lennie az olajtartályban. Rendszeres időközönként ellenőrizze az olajtartályban maradt olaj mennyiségét.

Megjegyzés:

• A fedél egy biztosító alátéttel van ellátva.
• Csak környezetbarát minőségi lánckenő olajat (a RAL-UZ 48 szerint) töltsön a láncfűrészbe.

• A termék bekapcsolása előtt győződjön meg arról, hogy az olajtartály kupakja a helyén van és le van zárva.

• Nyissa ki az olajtartályt (12). Ehhez csavarja le az olajtartály (12) fedelét az óramutató járásával ellentétes irányban.

• Az olaj szivárgásának megakadályozása érdekében használjon tölcsért*.
• Töltsön be óvatosan lánckenő olajat, amíg el nem éri az olajszint kijelzésének (11) felső jelölését. Az olajtartály töltési mennyisége: max. 125 ml.
• Csavarja be az olajtartály fedelét (12) az óramutató járásával egyező irányban az olajtartály (12) lezárásához.
• Az esetleg kifröccsent olajat azonnal itassa fel alaposan, és a rongyot* a helyben érvényes előírások szerint ártalmatlanítsa.
• A fűrész lánc kenésének ellenőrzéséhez tartsa a terméket a fűrész láncal együtt egy papírlap fölé, majd néhány másodpercig működtesse teljes gázzal. A papíron észrevehető, hogy működik-e a lánckenés.
  * = nem tartozik a szállított elemek közé!

8.4. Akkumulátor (18) behelyezése/kivétele az akkumulátor felvevőjébe (10) (4. ábra)

VIGYÁZAT

Sérülésveszély!

Csak akkor helyezze be az akkumulátort, ha az akkumulátoros szerszámot már felkészítette a használatra.

Akkumulátor behelyezése

1. Tolja be az akkumulátort (18) az akkumulátor felvevőjébe (10). Az akkumulátor (18) hallhatóan a helyére kattan.

Az akkumulátor kivétele

1. Nyomja meg az akkumulátor(18) kireteszelő gombját (19), és húzza ki az akkumulátort (18) az akkumulátor tartójából (10).

8.5. Biztonsági berendezések (1. ábra)

- Hátsó markolat (1) kézvédelemmel

– Megvédi a kezét az ágaktól és a gallyaktól és a lánc ledobása esetén.

- Be-/Kikapcsoló (2) azonnali láncleállítással

– A be-/kikapcsoló elengedésekor a termék azonnal kikapcsol.

• Láncfék/első kézvédelem (4)

– A biztonsági berendezés visszacsapás esetén azonnal lefékezi a fűrészláncot.
- A kar kézzel is működtethető.
– Megvédi a kezelő kezét, ha lecsúszik az elülső markolatról.

- Fűrészlánc (5) enyhe visszacsapással

– Speciálisan kifejlesztett biztonsági berendezésekkel segít felfogni a visszacsapásokat.

• Bekapcsoló retesz (9)

– A termék bekapcsolásához ki kell reteszelni a bekapcsoló reteszt.

• Karmos ütköző (13)

– Növeli a stabilitást, amikor függőleges vágást hajtanak végre, és megkönnyíti a fűrészelést.

9. Kezelés

Az akkumulátoros láncfűrész gyors láncfeszítő rendszerrel van felszerelve. A körbefutó fűrészláncot a láncfűrész lapja (a vezetősín) vezeti. Olajautomatika gondoskodik a folyamatos lánckenésről. A felhasználó védelme érdekében a termék különböző védőberendezésekkel van ellátva (lásd 8.5.).

A kezelőelemek funkciói a következő leírásokban olvasható.

FIGYELEM

Mielőtt üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!

FIGYELEM

Ügyeljen rá, hogy a környezeti hőmérséklet munkavégzés közben ne haladja meg az 50 °C-t és ne süllyedjen -20 °C alá.

FIGYELEM

A termék a Activ Energy sorozat terméke, és kizárólag a sorozat akkumulátoraival használható. Az akkumulátorokat kizárólag a sorozat töltőkészülékeivel szabad feltölteni. Emellett vegye figyelembe a gyártó előírásait.

VESZÉLY

Sérülésveszély!

Ha megszorul a termék, ne próbálja erővel eltávolítani a terméket.

- Állítsa le a motort.

– A termék kiszabadításához használjon emelőkart vagy éket.

9.1. Láncfék (1., 5. ábra)

FIGYELMEZTETÉS

A láncféket minden egyes üzembe helyezés előtt ellenőrizni kell.

A láncfék visszacsapás esetén azonnal lefékezi a fűrészláncot.

FIGYELMEZTETÉS

A termék károsodása!

Ha túl hosszú ideig magas fordulaton járatja a motort, miközben a láncfék fogja a láncot, az kárt tehet a motorban és a fűrészlánc hajtá-sában.

Ha mégis mozog a fűrészlánc, forduljon az ügyfélszolgálathoz.

9.1.1. A láncfék/első kézvédelem aktiválása (4)

1. Döntse meg a láncféket/elülső kézvédelmet (4) a fűrészlap (6) irányába.

9.1.2. A láncfék/első kézvédelem kioldása (4)

1. Húzza a láncféket/elülső kézvédelmet (4) az elülső markolat (3) irányába.

9.1.3. A láncfék/első kézvédelem ellenőrzése (4)

1. Oldja ki a láncféket/első kézvédelmet (4) 9.1.2. alatt leírtaknak megfelelően.

2. Két kézzel tartsa erősen a láncfűrészt.

3. Kapcsolja be a láncfűrészt 9.2. alatt leírtak szerint, és nyomja meg a be-/kikapcsolót (2).

4. Döntse meg a láncféket/elülső kézvédelmet (4) a fűrészlap (6) irányába. A fűrész-láncnak (5) azonnal le kell állnia!

Amennyiben a fűrészlánc továbbra is mozog, nem használhatja a terméket. Sérülésveszély áll fenn az utánfutó fűrészlánc által. Vegye fel a kapcsolatot az ügyfélszolgálattal.

9.2. A termék be-/kikapcsolása és működtetése (1., 3., 5. ábra)

FIGYELMEZTETÉS

Sérülésveszély visszacsapás miatt!

– Soha ne használja a terméket egy kézzel!

Megjegyzés:

A be-/kikapcsolóval a fordulatszám fokozatmentesen szabályozható. Minél jobban benyomja a be-/kikapcsolót (9), annál magasabb lesz a fordulatszám.

Bekapcsolás

1. Ellenőrizze, hogy van-e fűrészláncolaj az olajtartályban (12).
2. Húzza le a lap- és láncvédőt (14) a fűrészlánc lapjáról (6).
3. Oldja ki a láncféket 9.1.2. alatt leírtaknak megfelelően.
4. Tartsa a terméket a bal kezével az elülső markolatnál (3), jobb kezével pedig a hátsó markolatnál (1) fogva. Ujjai szorosan zárják körbe a láncfűrész fogantyúit (1, 3).
5. Tartsa testét és karjait olyan helyzetben, hogy képes legyen a visszalökö erők felfogására.
6. Nyomja meg hüvelykujjával az elülső fogantyún (3) lévő bekapcsolási reteszt (9).
7. Tartsa nyomva a bekapcsolási reteszt (9).
8. A termék bekapcsolásához nyomja meg a be-/kikapcsolót (2).
9. Engedje el a bekapcsoló reteszt (9).

Megjegyzés:

Az termék beindítása után nem szükséges a bekapcsoló reteszt továbbra is nyomva tartani. A bekapcsoló retesz arra szolgál, hogy megakadályozza a termék véletlen beindítását.

Kikapcsolás

1. Kikapcsoláshoz engedje el a be-/kikapcsolót (2).

2. Rögzítse a láncféket 9.1.1. alatt leírtaknak megfelelően.

3. A termékkel végzett munka befejeztével mindig helyezze fel a tartozékként mellékelt lap- és láncvédőt (14).

9.3. Túlterhelés elleni védelem

Az akkumulátormotor túlterhelés esetén magától lekapcsol. Ha lehült (ennek időtartama változó), a termék ismét bekapcsolható.

10. Munkavégzési utasítások

VESZÉLY

Sérülésveszély!

Ez a szakasz a termékkel végzett munka során alkalmazandó alapvető vágástechnikát taglalja.

Az itt megadott információk nem helyettesítik a szakemberek sokéves képzését és tapasztalatát.

Kerüljön minden olyan munkavégzést, amelyhez nincs megfelelő szaktudása!

A termék felelőtlen használatának súlyos sérülés, akár halál lehet a következménye!

VESZÉLY

Sérülésveszély!

Fürészelési és fakivágási munkálatokat, valamint a velük kapcsolatos tevékenységeket csak képzett és oktatásban részesült személyek végezhetik.

Megjegyzések:

A bekapcsolás előtt ügyeljen arra, hogy a termék ne érintkezzen semmilyen tárgy-gyal.

A fakivágásra vonatkozóan tartsa be adott országban érvényes előírásokat, és tájékozódjon a helyben illetékes hatóságnál.

• Ügyeljen rá, hogy senki ne sérüljön meg a leeső ágak és kidőlő fák miatt.

• A munkaterületen csak azok tartózkodhatnak, akiknek a jelenlétére szükség van a fakivágási munkálatokhoz.

• Tartsa szabadon és rendben a törzs munkaterületét, hogy a kezelők biztosan állhassanak a lábukon.

• Tartsa szabadon és rendben a menekülési útvonalakat, hogy gyorsan el lehesen hagyni a munkaterületet.
• Ne végezzen fakivágási munkálatokat erős szélben, rossz időben vagy rossz látási viszonyok között.
• Tartson a szomszédos munkahelytöl legalább 2 1/2 fa hosszának megfelelő távolságot.
• Kapcsolja ki a motort, ha a fűrész idegen testtel érintkezik. Ellenőrizze és szükség esetén javítsa meg a fűrészt.
• Óvja a fűrészláncot a szennyeződéstől és homoktól. Már a kisebb mennyiségű szennyeződéstől is életlenné válhat a fűrészlánc, ami növeli a visszacsapó reakciók veszélyét.
• Mielőtt nehezebb feladatokban kezdene, gyakoroljon kisebb fatörzsek darabolásával, hogy ráérezzen a termék használatára.
• Amikor megkezdi a fűrészelést, nyomja a fatörzs felé a láncfűrész házát.
• Hagyja, hogy a fűrész dolgozzon Ön helyett. Csak enyhe lefelé irányuló nyomást fejtsen ki.
• A vágás vége felé ne fejtsen ki nyomást a láncfűrészre, így megakadályozhatja, hogy elveszítse uralmát a termék felett, amikor a fűrészlánc kilép a fából.
• Ne vágjon talajon fekvő faanyagot, illetve ne próbáljon meg földből kiálló gyöke-reket elvágni.
• Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
• Jobban tudja uralni a terméket, ha a lap alsó élével fűrészel (húzó lánccal).
• Az átvágáskor vagy azt követően a fűrészláncnak nem szabad sem a talajhoz, sem más tárgyhoz érnie.
• Tartsa be a visszacsapás elleni óvintézkedéseket (lásd a biztonsági utasításokat).

10.1. Helyes tartás

VESZÉLY

Sérülésveszély!

• Soha ne dolgozzon nem stabil alapzaton!
  – Soha ne dolgozzon vállmagasság felett!
• Soha ne dolgozzon létrán állva!
• Ne dolgozzon túlságosan előre hajolva!
  – A terméket csak kedvező időjárási és terepviszonyok mellett használja!
• Mindkét lábával biztosan álljon a talajon.
  – Ügyeljen az esetleges akadályokra a munkavégzés területén.
  – Munka közben mindig fogja erősen mindkét kezével a terméket!

10.2. Így fűrészeljen helyesen!

• Gyakoroljon egyenletes nyomást a termékre, de kerülje a túlzott erőltetést.
• Lehetőség szerint a karmos ütközővel helyezze a terméket a fűrészelendő ágra.
• Soha ne dolgozzon karmos ütköző nélkül. A termék előre ránthatja a kezelőt.
• A karmos ütközőt fatörzsek vagy vastag ágak vágásához használja.
• A karmos ütköző használata növeli a munkabiztonságot, csökkenti a munka közbeni személyi terhelést, emellett a rezgés mértékét is csökkenti.
• Ha idegen testbe ütközött. Vizsgálja át a terméket, nem sérült-e valahol, és végezze el a szükséges javításokat, mielőtt újra beindítja, és dolgozni kezd a termékkel. Ha a termék a szokatlanul erősen rázkódni kezd, azonnal meg kell vizsgálni.

10.3. Fürészelési technikák

10.3.1. Húzó fűrészelés

Ennél a technikánál a fűrészelés a láncfűrész lapjának alsó oldalával, felülről lefelé történik.

Ez esetben a fűrészlánc a terméket előrefelé tolja, a kezelőtől elfelé. Eközben a termék elülső széle támaszt képez, amely felfogja a fűrészelés során ébredő erőket a fatörzsnél. A húzó fűrészelés esetében a kezelő lényegesen több kontrollal rendelkezik a termék fölött, és a visszacsapások jobban elkerülhetők.

10.3.2. Toló fűrészelés

VESZÉLY

Életveszélyes sérülések!

Ha a láncfűrész lapja félrekap, a termék nagy erővel a kezelő felé csapódhat.

Ha a kezelő a fűrészlánc hátrafelé toló erejét saját testi erejével nem egyenlíti ki, fennáll a veszély, hogy csak a láncfűrész lapjának csúcsa érintkezik a fával, aminek visszacsapás a következménye.

Ennél a technikánál a fűrészelés a vezetősín felső oldalával, alulról felfelé történik.

Ez esetben a fűrészlánc a terméket hátrafelé tolja, a kezelő irányába.

10.3.3. Méretre vágás

A méretre vágás a kivágott fatörzsek apró darabokra fűrészelése. Lehetőleg támasz-sza alá a törzset ágakkal, gerendákkal vagy ékekkel.

• Mindig ügyeljen a stabilitásra, és a láncfűrészt csak akkor használja, ha szilárd, biztonságos, sík talajon áll. Ha csúszós a talaj, vagy instabil a felület, amelyen áll, akkor elveszítheti az egyensúlyát, vagy elveszítheti az uralmat a láncfűrész felett.
• Lejtön végzett fürészelés közben mindig álljon az ág fölötti oldalon. Ügyeljen rá, hogy a fürész lánc ne érintkezzen a talajjal. A vágás befejezése után várja meg, amíg a fürész lánc leáll, mielőtt eltávolítaná a terméket.
• Mikor átmegy az egyik munkahelyról a másikra, mindig kapcsolja ki a termék motorját.

10.3.3.1. A törzs a földön fekszik (6. ábra)

• Az átvágáskor vagy azt követően a fűrészláncnak nem szabad sem a talajhoz, sem más tárgyhoz érnie.
• Felülröl fűrészelje át teljesen a törzset.
• Amennyiben a törzset el lehet forgatni, 2/3-áig vágja át azt. Majd forgassa el a törzset és fentről vágja át a törzs további részét.

10.3.3.2. A törzs le van támasztva az egyik végén (7. ábra)

• Először lentről felfelé vágja (a fűrészlap felső oldalával) át a törzsátmérő 1/3-áig, a faszilánkok elkerüléséhez.
• Ezután fűrészeljen fentről lefelé (a fűrészlap alsó oldalával) az első vágásra, hogy megakadályozza az elakadást.

10.3.3.3. A törzs le van támasztva mindkét végén (8. ábra)

• Először fentről lefelé vágja (a fűrészlap felső oldalával) át a törzsátmérő 1/3-át.
• Ezután vágjon lentröl felfelé (a fűrészlap felső oldalával), amíg a vágások egymásba nem érnek.

10.3.3.4. Fürészeljen munkabakon (9. ábra)

1. Tartsa két kézzel erősen a terméket, és fűrészelés közben a teste előtt vezesse a terméket.
2. Amikor átvágja a törzset, a teste előtt, a jobb oldalon vezesse el a terméket. Tartsa a bal karját olyan egyenesen, amennyire csak tudja, ügyeljen a leeső tör- zsre.
3. Úgy helyezkedjen el, hogy a levágott törzs ne jelentsen veszélyforrást.
4. Ügyeljen a lábfejére. A levágott törzs sérüléseket okozhat, amikor lezuhan.
5. Ügyeljen arra, hogy teste egyensúlyban legyen, és hogy biztosan álljon.

10.3.4. Ágak levágása (10. ábra)

FIGYELMEZTETÉS

Sérülésveszély!

Az ágritkítás során számos baleset történik.

1. Tartsa két kézzel erősen a terméket, és fűrészelés közben a teste előtt vezesse a terméket.
2. Üzemeltetés közben ne hajoljon túlságosan előre.
3. Soha ne vágjon le ágakat, ha a fa törzsén áll.
4. Ha az ág feszültség alatt áll, tartsa szem előtt a visszacsapási tartományt.

Az ágritkítás kifejezés a fa ágainak és gallyainak eltávolítását jelenti.

• A támasztó ágakat csak azután távolítsa el, hogy rövidebbre vágta őket.
• A feszültség alatt álló ágakat alulról felfelé kell fűrészelni, hogy a termék ne akadjon el.
• A vastagabb ágak lefűrészelésekor alkalmazza ugyanazt a technikát, mint a rövidebbre vágás során.
• A törzstöl balra állva dolgozzon, a lehető legközelebb a termékhez. A készülék súlya lehetőleg a törzset terhelje.

• A törzs túloldalán található ágak lefűrészeléséhez váltson munkavégzési helyet.

• Az elágazó ágakat egyesével kell rövidebbre vágni.

• Az ágritkítás során elsőre hagyja meg azokat az ágakat, melyek támasztják a fát. A kisebb ágakat egy vágással válassza le.

10.3.5. Fa kivágása (11, 12. ábra)

VESZÉLY

Sérülésveszély!

Fürészelési és fakivágási munkálatokat, valamint a velük kapcsolatos tevékenységeket csak képzett és oktatásban részesült személyek végezhetik.

VESZÉLY

A favágáshoz nagy tapasztalat szükséges. Kizárólag abban az esetben vágjon ki egy fát, ha képes biztonsgáosan kezelni a terméket. Ne használja a terméket, ha bizonytalannak érzi magát.

VESZÉLY

Életveszélyes sérülések!

– Ne vágja teljesen keresztül a fa törzsét!
– A dőlési folyamat közben oldalt álljon a kidőlő fának!

VESZÉLY

Ne vágjon ki fát, ha erős vagy változó szél fúj, ha fennáll a magántulajdon károsodásának veszélye, vagy ha a fa elektromos vezetékekhez érhet.

• Ügyeljen arra, hogy a munkaterület környezetében ne tartózkodjon senki vagy semmilyen állat sem. A kivágandó fa és a legközelebbi munkahely közötti távolságnak a fahossz 2,5-szeresének kell megfelelnie.

• Vegye figyelembe a kivágási irányt: A felhasználónak biztonságosan kell tudnia mozogni a kivágott fa közelében, hogy könnyedén levághassa és ágtalaníthassa a fát. El kell kerülni, hogy a kivágandó fa elakadjon egy másik fában. Vegye figyelembe a természetes dőlésirányt, amely a fa dőlésétől és a fa tengelyének görbületétől, a széliránytól és az ágak számától függ.

• A kisméretű, 15-18 cm törzsátmérőjű fák - hagyományos módon - egy vágással vághatók ki.

• Lejtön végzett fűrészelés közben mindig álljon az ág fölötti oldalon. Ügyeljen rá, hogy a fűrészlánc ne érintkezzen a talajjal. A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt eltávolítaná a terméket.
• A fáról távolítsa el a szennyeződést, köveket, levált fakérget, szegeket, kapcsokat és drótokat.

Gallyazás:

- A lefelé lógó ágakat úgy távolítsa el, hogy a vágást az ág fölött ejti. Kizárólag vállmagasságig végezzen ágtalanítást.

Menekülési terület:

- Távolítsa el az aljnövényzetet a fa körül, hogy biztosítsa a könnyű visszahúzást. A menekülési területnek kb. 45°-kal a tervezett kivágási irány mellett kell elhelyezkednie.

Ferdevágás:

• Helyezzen el egy ferdevágást abba az irányba, amelybe a fának ki kell dölnie.
• Kezdje az alsó, vízszintes vágással.
• A vágásmélységnek a törzs átmérője 1/3-ának kell lennie.

Ezáltal elkerülhető a láncfűrész vagy a vezetősín elakadása a második bemetszés elhelyezése során.

- Most végezzen ferde fűrészelő vágást fentről kb. 45°-os vágási szöggel, amely pontosan összeér az alsó fűrészelő vágással.

VESZÉLY

Soha ne lépjen olyan fa elé, amelyen már bevágást ejtettek.

Kivágáshoz szükséges vágás:

• A kivágást a törzs másik oldaláról kell elvégezni, miközben a fa törzsétől balra áll, és húzó fűrészlanccal dolgozik.
• A kivágásnak vízszintesen kell futnia, a vízszintesbemetszés fölött legalább 5 cmrel.
• Olyan mélynek kell lennie, hogy a távolság a bemetszés vonalától legalább a törzs átmérőjének 1/10-e legyen.

• A törzs át nem fűrészelt részét magnak (döntő léc) nevezzük. Ez a talapzat megakadályozza, hogy a fa elforduljon, és rossz irányba dőljön. A talapzatot ne vágja át.

• Amikor a kivágáshoz szükséges vágás megközelíti a talapzatot, a fának el kell kezdenie dőlni.

• Ha úgy látszik, hogy a fa esetleg nem a kívánt irányba dől, vagy visszabillen, és beszorítja a fűrészláncot, hagyja abba a vágást, és a vágat megnyitásához, valamint a fa átbillentéséhez használjon fából, műanyagból vagy alumíniumból ké-szült ékeket.
• Ha a törzs átmérője nagyobb, mint a fűrészlap hossza, két vágást ejtsen.
• A kivágás elvégzése után a fa magától vagy a döntőék, illetve a feszítővas segítségével kidől.

VESZÉLY

Amint a fa dölni kezd, húzza ki a terméket a vágásból, állítsa le a mo-tort, tegye le a terméket és hagyja el a munkavégzés helyszínét a visszavonulási úton.

Ügyeljen a lehulló ágakra, és ne botoljon meg.

10.3.6. Beszorult láncfűrész kiengedése

Amennyiben a láncfűrész vágás közben beszorul, a következő képpen járjon el:

1. Kapcsolja ki a láncfűrészt és rögzítse a fatörzs belsejéhez (azaz a fatörzs felé) vagy egy külön szerszámkötélhez.
2. Húzza ki a láncfűrészt a bevágásból, miközben a szükséges mértékben megemeli az ágat.
3. Szükség esetén kézi fűrész vagy egy másik láncfűrész használata a beszorult láncfűrész kiszabadítására, azáltal, hogy a beszorult láncfűrésztől legalább 30 cm távolságra vágnak.

Függetlenül attól, hogy kézifűrészt vagy láncfűrészt használnak a beszorult láncfű-rész kiszabadítására, a láncfűrész kiszabadítására szolgáló vágásokat mindig kifelé (az ágvégek felé) kell elvégezni, hogy a láncfűrész ne ragadja magával a lefűrészelt részeket így bonyolítva tovább a helyzetet.

10.4. Használat után

• Mielött letenné a terméket, mindig kapcsolja ki, és várja meg, amíg a termék megáll.
  • Távolítsa el az akkumulátort.
• Helyezze rá a lap- és láncvédőt a fűrészlapra.
• Aktiválja a láncféket.
• Hagyja lehűlni a terméket.

11. Tisztítás

FIGYELMEZTETÉS

Azokat a javítási és karbantartási munkálatokat, melyeket a je- len kezelési útmutató nem ismertet, végeztesse el szakmühely- ben. Csak eredeti pótalkatrészeket használjon.

Balesetveszély áll fenn! A karbantartási és tisztítási munkákat alapszabály szerint kivett akkumulátorral hajtsa végre. Sérülésveszély áll fenn! Karbantartási és tisztítási munkálatok előtt mindig hagyja lehűlni a terméket. A motor elemei forrók. Sérülésveszély és égési sérülések veszélye áll fenn!

A termék váratlanul beindulhat, ami sérülést okozhat.

– Vegye ki az akkumulátort.
– Hagyja kihülni a terméket.
– Távolítsa el a cserélhető szerszámot.

FIGYELMEZTETÉS

Sérülésveszély a fűrészlánc vagy a vezetőlap használata esetén!

– Viseljen vágásálló védőkesztyűt.

1. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.
2. A fűrész lánc tisztításához ecsetet vagy kézi kefét használjon, és ne használjon folyadékot.
3. A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.
4. Szükség esetén tisztítsa meg a markolatokat is nedves, szappanos vízben kiöblített ronggyal.
5. A védőberendezéseket, levegőnyílásokat és a motorházat tartsa portól és szeny-nyeződéstől mentesen, amennyire csak lehetséges. Dörzsölje le a terméket tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sürített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.

6. A szellőzőnyílásoknak mindig szabadon átjárhatónak kell lenniük.

7. Ne használjon tisztító- vagy oldószereket; ezek kikezdhetik a termék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a termék belsejébe.

8. Tisztítsa meg a láncfűrész lapjának hornyát ecset vagy sürített levegő segítségével.
9. Tisztítsa meg a lánckereket és a rugós feszítőt.

12. Karbantartás

Megjegyzés:

Gondosan tartsa karban a terméket. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének a termék működésére. A termék használata előtt javíttassa meg a sérült alkatrészeket.

Megjegyzés:

Állítsa a terméket sík és vízszintes felületre.

12.1. A lánckerék (15) ellenőrzése (2. ábra)

1. A láncfeszítés lazításához és a lánckerék burkolatának (8) eltávolításához forgassa el a láncfeszítő kereket (7) az óramutató járásával ellentétes irányban
2. Először vegye le a láncfűrészlapot (6) és a fűrészláncot (5).
3. Ellenőrizze a lánckereket (15) vizsgáló idomszerrel (nem tartozik a szállított elemek közé), hogy nincsenek-e rajta bemaródási nyomok.
4. Ha a bemaródási nyomok mélyebbek, mint a = 0,5 mm, ne használja tovább a terméket, és keressen fel egy szakkereskedést. A lánckereket (15) ki kell cserélni.

12.2. A láncfűrész lapjának (6) ellenőrzése (2. ábra)

1. A láncfeszítés lazításához és a lánckerék burkolatának (8) eltávolításához forgassa el a láncfeszítő kereket (7) az óramutató járásával ellentétes irányban.
2. Először vegye le a láncfűrészlapot (6) és a fűrészláncot (5).
3. Mérje meg láncfűrész lapjának (6) horonymélységét egy reszelősablon (nem tartozik a szállított elemek közé) nívópálcájával.
4. Ha az alábbi pontok egyike helytálló, a láncfűrész lapját (6) ki kell cserélni:

– A láncfűrész lapja sérült.
– A mért horonymélység kisebb, mint a láncfűrész lapjának minimális horonymélysége (4 mm).
– A láncfűrész lapjának hornya beszükült vagy kitágult.

12.3. A fürész lánc lapjának (6) cseréje (2. ábra)

1. A láncfeszítés lazításához és a lánckerék burkolatának (8) eltávolításához forgassa el a láncfeszítő kereket (7) az óramutató járásával ellentétes irányban.
2. Vegye ki a láncfűrészlapot (6) és a fűrészláncot (5).

A leszereléshez tartsa a láncfűrész lapját (6) kb. 45 fokban felfelé billentve, hogy könnyebben le tudja venni a fűrészláncot (5) a láncfűrész lapjának (6) hornyáról.

1. Cserélje ki a láncfűrész lapját (6), és szerelje fel a láncfűrész lapját (6) és a fűrész-láncot (5) 8.1. szakaszban leírtak szerint.

12.4. Cserélje ki a fűrészláncot (5), és vezesse be (2. ábra)

VESZÉLY

Súlyos sérülések lehetségesek a fűrészfogról való leszakadás vagy leugrás miatt!

– Soha ne csatlakoztasson új fűrészláncot kopott lánckerékhez vagy sérült vagy kopott vezetősínhez. A fűrészlánc leugorhat vagy el-szakadhat.

• Csak olyan fűrészláncot és vezetőlapot használjon, melyek ehhez a termékhez készültek.

• A fűrészlánc cseréje előtt tisztítsa meg a láncfűrész lapjának hornyát, mivel a fűrészlánc kiugorhat a sínből, ha lerakódott szennyeződések vannak benne. A lerakódások felszívhatják a fűrészláncolajat is. Ennek az lenne a következménye, hogy a fűrészláncolaj nem, vagy csak kis részben jut el a sín alsó oldalára, és csökken a kenés.

• A láncfeszítés lazításához és a lánckerék burkolatának (8) eltávolításához forgassa el a láncfeszítő kereket (7) az óramutató járásával ellentétes irányban.

• Vegye le a láncfűrész lapját (6) és a fűrészláncot (5).
• Úgy terítse ki egy hurokban a fűrészláncot (5), hogy a vágóélek az óramutató já-rásával megegyező irányba mutassanak. A fűrészlánc (5) beigazítása során kö-vesse a fűrészláncon (5), illetve a vezetőcsapok (17) fölött elhelyezett ábrákat (nyilakat).
• Helyezze a fürész láncot (5) a láncfürész lapjának (6) hornyába.

• Helyezze be a fűrészlapot (6) a vezetőcsapoknál (17) és az álló csapszegeknél (16). A vezetőcsapoknak (17) és az álló csapszegnek (16) a fűrészlap (6) hosszanti fura-tában kell elhelyezkednie.

• Vezesse el a fűrészláncot (5) a lánckerék (15) körül, majd ellenőrizze a fűrészlánc (5) megfelelő irányát.

• Helyezze vissza a lánckerék burkolatát (8).
  Ügyeljen rá, hogy a lánckerék burkolata (8) a házon lévő hornyában helyezkedjen el.
• Húzza meg szorosan láncfeszítő kereket (7) az óramutató járásával megegyező irányban elforgatva.
• Ellenőrizze még egyszer a fűrészlánc (5) illeszkedését, és feszítse meg a fűrész-láncot (5) a 8.2. alatt leírtak szerint.

Megjegyzés:

Új fűrészlánc esetén a feszítőerő egy idő után csökken. Ezért a fűrészláncot az első 5 vágás után, vagy legkésőbb 10 perc fűrészelés után újra kell feszíteni.

12.5. A fűrészlánc (5) élezése

FIGYELMEZTETÉS

Megnövekedett balesetveszély a helytelenül élezett fűrészlánc miatt!

Az élezés során a vágóél geometriájának méreteitől való eltérések növelik a termék visszarúgásának kockázatát.

– Éleztesse meg a fűrészláncot szakemberrel.

A fűrészlánc utánélezését illetékes szakműhelyben lehet elvégeztetni. Ne kísérelje meg maga elvégezni a fűrészlánc élezését, ha nem rendelkezik megfelelő szerszámmal és szükséges tapasztalattal.

VIGYÁZAT

A lánc élezéséhez olyan speciális szerszámok szükségesek, amelyek biztosítják, hogy a vágószerszámok a megfelelő szögben és a megfelelő mélységben legyenek élezve.

Élezés után valamennyi vágó-láncszemnek azonos szélességűnek és hosszúságúnak kell lennie.

Megjegyzések:

Az éles fűrészlánc optimális vágási teljesítményt biztosít. Könnyedén átrágja magát a fán, és nagy, hosszú faforgácsot hagy maga után.

A fűrészlánc akkor tompa, ha a vágóeszközt át kell tolni a fán, és a faforgács nagyon ki-csi. Nagyon tompa fűrészlánc esetén egyáltalán nem keletkezik forgács, csak fapor.

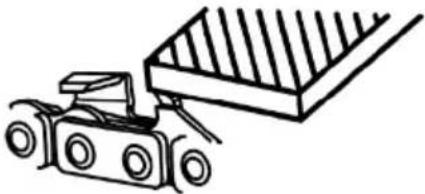

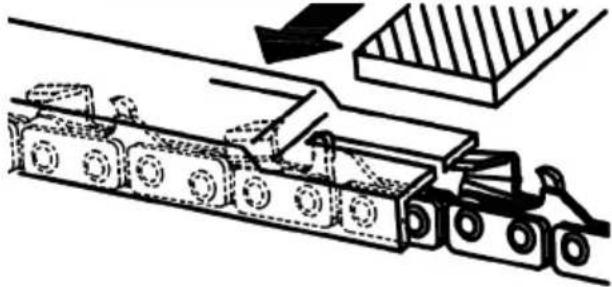

12.5.1. Útmutató a láncfűrész élezéséhez

Fűrészlánc tí-pusa	Kés átmérője	Felső szög A	lsó szög Felső	dő-lésszög (55°)	Normál mélység
		Befogás for-gásszöge	Befogás dő-lésszöge	Oldalsó szög
21PBX kb. 4,8 mm 30° 10° 85° 0,64 mm
Mélységütköző Reszelő

13. Tárolás és szállítás

A terméket és annak tartozékait sötét, száraz és fagymentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja.

Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.

A terméket az eredeti csomagolásban tárolja.

Letakarással védje a terméket a portól és a nedvességtől. A kezelési útmutatót a termék mellett tárolja.

- A szállítás és a tárolás során helyezze fel a láncvédőt.

13.1. Előkészületek a tárolásra

1. Helyezze fel a láncvédőt.
2. Távolítsa el az akkumulátort.
3. Teljesen ürítse ki a terméket.
4. Tisztítsa meg a terméket, és vizsgálja meg, hogy nem sérült-e.

13.2. Szállítás

FIGYELMEZTETÉS

Sérülésveszély!

Az elektromos szerszámon végzett bármilyen munka előtt (pl. karbantartás, szerszámcse re stb.), illetve annak szállítása vagy tárolása előtt mindig vegye ki az akkumulátort az elektromos szerszámból. A be-/kikapcsoló gomb véletlen bekapcsolásakor sérülésveszély áll fenn.

• A terméket csak az erre szolgáló fogantyúnál fogva szabad szállítani.
• Biztosítsa a terméket csúszás és billenés ellen.

14. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahasznosíthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.

• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.

• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!

• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

• Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
  – Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.

• Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.
  – A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

Tudnivalók a lítium-ion akkumulátorokkal kapcsolatban

Az akkumulátort ártalmatlanítás előtt ki kell szerelni a készülékből!

• Ne dobja az akkumulátort a háztartási hulladékba, tűzbe (robbanásveszély) vagy vízbe. A sérült akkumulátorok kárt tehetnek a környezetben és az egészségében, ha mérgező gőzök vagy folyadékok távoznak belőlük.
• A hibás vagy lemerült akkumulátorokat a 2023/1542/EK irányelv szerint haszno-sítsa újra.

• A készüléket és a töltőkészüléket egy hulladékkezelőben kell leadni. A felhasznált műanyag és fém részek szelektíven gyűjthetők össze és így újrahasznosíthatók.

• Az akkumulátorokat lemerült állapotban kell ártalmatlanítani. Javasoljuk a pólusokat a rövidzárlat megakadályozása érdekében ragasztószalaggal lefedni. Ne nyissa fel az akkumulátort.

• Az akkumulátorokat a hatályos helyi előírásoknak megfelelően kell ártalmatlanítani. Az akkumulátort adja le megfelelő gyűjtőhelyen, ahol környezetkímélő módon újrahasznosításra kerül. Az ezzel kapcsolatos kérdéseivel forduljon a helyi szemétszállítóhoz.

• Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A terméket nem lehet beindítani.	Túl gyenge az akkumulátor teljesítménye.	Töltse fel az akkumulátort.
	Az akkumulátor nincs meg-felelően behelyezve.	Tolja be az akkumulátort az akku-mulátor felvevőjébe. Az akkumulá-tor hallhatóan a helyére kattan.
	A be-/kikapcsoló hibás. Ford	duljon szerviz ügyfélszolgála-tunkhoz.
	A motor meghibásodott.
Gyenge vágási tel- jesítmény.	A fűrészlánc hibásan van felszerelve	Szerelje fel helyesen a fűrészlán-cot.
	A fűrészlánc tompa. Éleztess	e meg a fűrészláncot szak-emberrel, vagy cserélje ki a fűrészláncot.
	A láncfeszítés nem elegen-dő.	Ellenőrizze a fűrészláncot. Szükség esetén feszítse meg a fűrészláncot.
A termék erősen fut/a fűrészlánc le-ugrik.	A láncfeszítés nem elegen-dő.	Ellenőrizze a fűrészláncot. Szükség esetén feszítse meg a fűrészláncot.
A lánc felforrósodik, füstképződés fűrészeléskor, a sín elszíneződése.	Túl kevés a fűrészláncolaj. E	Ellenőrizze az olaj-automatikát. Szükség esetén töltse fel fűrészlán-colajjal.
Rendellenes rez-gés	A vezetősín meglazult.	Ellenőrizze a vezetősín rögzítettsé-gét.

16. EU megfelelőségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Gyártó:

Scheppach GmbH

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.

Márka: FERREX

Termék megnevezése: AKKUMULÁTOROS LÁNCFÜRÉSZ - F-CCS305/40

Cikksz. 39103069927

EU-irányelvek:

2014/30/EU, 2006/42/EK, 2000/14/EK_2005/88/EK, 2011/65/EU*

* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.

2006/42/EK - melléklet IV

Bejelentett szervezet: TÜV SÜD Product Service GmbH

Zertifizierstelle,

Ridlerstraße 65,

80339 München, Németország

Szám: 0123

Bizonyítvány száma: M6A 011284 0419 Rev. 00

2000/14/EK\_2005/88/EK - melléklet: V

Garantált hangteljesítményszint (L _WA ): 105 dB

Mért hangteljesítményszint (LWA): 102,1 dB

Alkalmazott szabványok:

EN 62841-1:2015/A11:2022, EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

A dokumentáció felelőse:

Ann-Katrin Bloching

Günzburger Str. 69

D-89335 Ichenhausen
