HASZNÁLATI ÚTMUTATÓ PROS 550NV Mirka

Kezelői útmutató....100hu

Megfelelőségi nyilatkozat

A Mirka Ltd, 66850 Jeppo, Finnország

önálló felelősséggel kijelenti, hogy a jelen nyilatkozat tárgyát képező lább felsorolt készülékek (lásd az adott termékhez tartozó „Műszaki adatok” táblázatot) megfelelnek az alábbi szabványoknak és további irányadó dokumentumoknak: EN ISO 12100:2010, EN ISO 11148-8:2011, EN ISO 15744:2008 és EN ISO 28927-3:2009. Összhangban a 2006/42/EK irányelvel.

Termékek: Mirka® PROS 150 mm (6"), 125 mm (5")

Jeppo, 21. augusztus 12. Kiállítás helye és ideje

Stefan Sjöberg, vezérigaz- gatóVállalat

Gyártó/forgalmazó

Mirka Ltd

66850 Jeppo, Finnország

Tel.: [phone]

Fax: [phone]

www.mirka.com

Az eredeti útmutató fordítása. Fenntartjuk a jogot arra, hogy a jelen útmutató tartalmát előzetes értesítés nélkül módosítsuk.

Fontos

A gép üzembe helyezése, használata és karbantartása előtt kötelező elolvasni a jelen munkavédelmi és kezelői útmutatót. Ezt az útmutatót biztonságos és hozzáférhető helyen kell tartani. Olvassa el és tartsa be az állami és helyi rendelkezéseket.

Kötelezőmunkavédelmi felszerelés

Az útmutató elolvasása kötelező!

Védőszemüveg használata kötelező!

Hallásvédő használata kötelező!

Védőkesztyű használata kötelező!

Védőmaszk használata kötelező!

Szimbólumok

	Megfelel az EU vonatkozó szabványainak
	Megfelel az Eurázsiában előírt követelményeknek
	Megfelel a Szerbiában előírt követelményeknek
	Megfelel az Egyesült Királyság vonatkozó rendeleteinek

Vigyázat! Halálos vagy súlyos sérülés, illetve súlyos anyagi kár kockázatát jelentő helyzet.

Figyelem: Könnyebb vagy középsúlyos sérülés, illetve mérsékeltebb anyagi kár kockázatát jelentő helyzet.

Elolvasni és betartani

- Általános munkavédelmi szabályok, 1910. rész, OSHA 2206, beszerezhető: Superintendent of Documents; Government Printing Office; Washington DC 20402

• Hordozható sűrített levegős gépek biztonsági kódexe, ANSI B186 1 beszerezhető: American National Standards Institute, Inc.; 1430 Broadway; New York, New York 10018
• Állami és helyi rendelkezések

VIGYÁZAT!

• A gép használatakor kötelező a gyártói útmutató, valamint a helyi és országos szabályok által előírt személyi védőfelszerelések használata.
• Tilos fáradtan, illetve kábító hatású szer, alkohol vagy gyógyszer hatása alatt szerszámgépet használni.
• A megmunkálható felületeket az anyagbiztonsági adatlap (MSDS) ismerteti.
• Használjon a géphez porelszívót. Megfelelő elszívóval csökkenthető a veszélyes porképződés.
• Tilos nyújtózva dolgozni. Mindig stabilan és biztos egyensúllyal álljon.
• Tilos lógó ruhában vagy lelógó ékszereket hordva dolgozni. Vigyázzon, nehogy haja, ruhája vagy kesztyűje mozgó alkatrész közelébe kerüljön.
• A laza ruházatot, lelógó ékszereket és hosszú hajat a mozgó alkatrészek elkaphatják.
• Ha kényelmetlen érzést tapasztalna kézfején vagy csuklójánál, hagyja abba a munkát, és forduljon orvoshoz.
• A sokszor ismétlődő mozdulatok és a túl sok rezgés a kézfej, a csukló, illetve a kar sérülését okozhatja.
• Tilos a szerszámgépet robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy porok jelenlétében üzemeltetni.
• A gép elektromosan nem szigetelt. A munka megkezdése előtt ellenőrizze, hogy nem található-e a munkaterületen feszültség alatt lévő elektromos vezeték, gázcső stb.

FIGYELEM:

• Előzze meg a gép véletlen indítását.
• Vegye ki a csiszolótalpból a kulcsot, mielőtt a gépet a sürített levegőre csatlakoztatná.
• A munkaterület legyen tiszta és jól megvilágított.
• Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről.
• A csiszolólap cseréje előtt mindig le kell csatlakoztatni a gépet a sürített levegőről.

További munkavédelmi szabályok

• A gép használata előtt a teljes útmutatót el kell olvasni. Minden kezelőnek részletesen ismernie kell a gép használatát.
• Minden karbantartást szakképzett személynek kell végeznie. Javításért minden esetben a hivatalos Mirka szervizhez kell fordulni!
• Kötelező viselni az előírt munkavédelmi felszereléseket (lásd a figyelmeztető jelzéseket).
• A kezelőnek biztonságos testhelyzetet kell felvennie, biztos kézzel kell fognia a gépet és stabil talajon kell állnia.
• Minden esetben gondoskodni kell a csiszolandó munkadarab stabil rögzítéséről.
• A gép, a csiszolótalp, a cső és a szerelvények elhasználódását rendszeresen ellenőrizni kell.
• Mindig gondoljon a balesetvédelemre: tilos a sürített levegőhöz csatlakoztatott gépet magával vinni, tárolni vagy felügyelet nélkül hagyni.
• A porelszívó porzsákját naponta ürítse vagy cserélje. A keletkező por esetenként erősen gyúlékony lehet. A porzsákcsere az optimális teljesítmény eléréséhez is hozzájárul.
• A 6,2 bar (90 psig) ajánlott maximális nyomást tilos meghaladni.
• Ügyelni kell, nehogy a ruházat, a pántok, a haj, a tisztítórongy stb. a gép mozgó alkatrésébe akadjon.
• Vigyázzon, nehogy a keze használat közben a forgó laphoz érjen.
• Ha a gép működése helytelennek tűnik, azonnal meg kell szakítani annak használatát, és szervizelését, javítását kell kezdeményezni.
• A csiszolólap cseréje előtt mindig le kell csatlakoztatni a gépet a sürített levegőről. A csiszolólapot gondosan helyezze fel, és igazítsa a csiszolótalp közepére.

Müszaki adatok

						680CV/NV650C
Rezgéspálya	2,5 mm	5 mm	8 mm	2,5 mm	5 mm	8 mm

						680CV/NV650CV
						CentralCentralCentralCentralNonV
Lapméret	125 mm	125 mm	125 mm	150 mm	150 mm	150 mm
Nettó tömeg	0,89 kg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Magasság	102 mm	102 mm	102 mm	102 mm	102 mm	102 mm
Hossz	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Fordulatszám	12000 RPM	12000 RPM	12000 RPM	12000 RPM	12000 RPM	12000 RPM
Zajszint	CV:	CV:76 dB(A)	CV:78 dB(A)	CV:75 dB(A)	CV:76 dB(A)	CV:77 dB(A)
Zajszint	NV:75 dB(A)	NV:75 dB(A)	NV:77 dB(A)	NV:75 dB(A)	NV:76 dB(A)	NV:74 dB(A)
Fogyasztás	270 W	270 W	270 W	270 W	270 W	270 W
Levegőfelhasználás	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Rezgési szint*	2,8 m/s ^2	2,4 m/s ^2	3,8 m/s ^2	2,3 m/s ^2	3,2 m/s ^2	3,4 m/s ^2
Vibrációs ki-bocsátás K *	0,8 m/s ^2	0,8 m/s ^2	0,9 m/s ^2	0,7 m/s ^2	0,8 m/s ^2	0,8 m/s ^2

PROS	550DB	580DB	625DB	650DB	680DB
Rezgéspálya	5 mm	8 mm	2,5 mm	5 mm	8 mm
Vákuumtípus	Self-generated	Self-generated	Self-generated	Self-generated	Self-generated
Lapméret	125 mm	125 mm	150 mm	150 mm	150 mm
Nettó tömeg	0,89 kg	0,91 kg	0,9 kg	0,93 kg	0,95 kg
Magasság	102 mm	102 mm	102 mm	102 mm	102 mm
Hossz	229 mm	229 mm	229 mm	229 mm	229 mm
Fordulatszám	12000 RPM	12000 RPM	12000 RPM	12000 RPM	12000 RPM
Zajszint	81,3 dB(A)	80,9 dB(A)	80,3 dB(A)	78,2 dB(A)	79,7 dB(A)
Fogyasztás	200 W	200 W	200 W	200 W	200 W
Levegőfelhasználás	485 lpm	485 lpm	485 lpm	485 lpm	485 lpm
Rezgési szint*	2,8 m/s ^2	3,5 m/s ^2	2,3 m/s ^2	3,0 m/s ^2	2,5 m/s ^2
Vibrációs ki-bocsátás K *	0,8 m/s ^2	0,8 m/s ^2	0,7 m/s ^2	0,8 m/s ^2	0,7 m/s ^2

A zajvizsgálat az EN ISO 15744:2008 szabvány nem elektromos kéziszerszámokra vonatkozó előírása szerint történt – Zajmérési kód – Üzemi módszer (2. szint).

A vibrációs vizsgálat a hordozható kézi szerszámgépekre vonatkozó ISO 28927-3 szabvány szerint történt – Vizsgálati módszer a kibocsátott vibráció értékelésére – 3. rész. Polírozógépek, valamint forgó-, rezgő- és excentercsiszolók.

A specifikáció előzetes értesítés nélkül megváltozhat. A modellkínálat országonként eltérő lehet.

* A táblázatban közölt értékek a megadott kódoknak és szabványoknak megfelelő laboratórium i vizsgálatokból származnak, amelyek nem elegendőek kockázatelemzéshez. A tényleges munkakörnyezetben mért értékek az itt megadott értékeket meghaladhatják. Az egyes személyekre vonatkozó tényleges terhelési értékeket, valamint az adott helyzetre érvényes kockázat, illetve károsodás mértékét a környezet, az egyéni géphasználati módszer, a ténylegesen megmunkált anyag, a munkahely kialakítása, továbbá a felhasználó terhelésének időbeli hossza és fizikai állapota együttesen határozza meg. A Mirka Ltd nem vállal felelősséget annak következményeiért, ha az egyéni kockázatelemzés tényleges expozíciós értékei helyett az itt megadott értékeket veszik figyelembe.
* Porzsák és elszívócső nélkül.

A munkavédelemmel kapcsolatos további tudnivalókat az alábbi webhelyek ismertetik:

https://osha.europa.eu/en (Europe) or http://www.osha.gov (USA)

A gép helyes használata

A csiszológéppel bármely anyagú munkadarab (fém, fa, kő, műanyag stb.) csiszolható az illető anyagnak megfelelő csiszolólappal. Tilos a csiszológépet a rendeltetési céljától eltérő műveletre használni a helyi Mirka forgalmazóval való előzetes konzultáció nélkül. Csak Mirka csiszolótalp használható, amely optimálisan együttműködik a féktömítéssel. Tilos a csiszolótalpat távtartó alátét nélkül felszerelni. Eltérő csiszolótalp használata esetén csökkenhet a teljesítmény és fokozódhat a vibráció.

Munkaállomások

A gépet rendeltetése szerint kézi szerszámként kell használni. Minden esetben ajánlott a géppel való munkavégzés közben stabil talajon állni. A munkavégzés tetszőleges testhelyzetben történhet, de használat előtt a kezelőnek biztonságos pozíciót kell felvennie, biztos kézzel kell fognia a csiszológépet és stabil helyzetet kell felvennie a talajon, felkészülve az indítási nyomaték hatására. Lásd a „Kezelői útmutató” című fejezetet.

Kezelői útmutató

Kicsomagoláskor meg kell győződni a gép érintetlen és hiánytalan állapotáról, valamint hogy nem történt-e szállítási sérülés. Tilos sérült gépet használni.

A sürített levegő csatlakoztatásakor a fedelet fel kell nyitni, majd a gép használata előtt vissza kell zárni. Biztosítson tiszta, olajozott sürítettlevegő-ellátást, amely teljesen lenyomott működtetőkar mellett futó gép esetén 6,2 bar (90 psig) mért nyomású. Ajánlott egy szabványos 10 mm (3/8") × 8 m maximális hosszúságú légbecsatlakozás használata. A gépet az 1. ábra szerint kell csatlakoztatni a sürített levegőre.

A gépet tilos könnyen hozzáférhető és működtethető lezárószelep beiktatása nélkül csatlakoztatni a sürített levegős rendszerre. Kifejezetten ajánlott az 1. ábrán látható légszűrő, szabályzó és olajozó (FRL) használata, mert ez tiszta, olajozott és megfelelő nyomású sürített levegőt biztosít a gépnek. Az ilyen eszközről a forgalmazó biztosít részletes tájékoztatást. Ha nem ilyen rendszerről táplálják, akkor a gépet manuálisan olajozni kell.

A szerszám kézi kenéséhez húzza ki a légtömlőt, és tegyen 2-3 csepp olajat (Wurth cikkszám: 08930505) a szerszám légcsatlakozójába. Csatlakoztassa újra a szerszámot a levegőellátáshoz, és néhány másodpercig lassan működtesse a szerszámot, hogy a levegő keringesse az olajat. Ha a szerszámot gyakran használják, naponta kenje be.

Végezzen olajozást hosszabb tárolás, a gép lelassulása vagy a nyomaték csökkenése esetén is.

A sűrített levegő ajánlott nyomása futó gép mellett 6,2 bar (90 psig). A szerszám alacsonyabb nyomással működtethető, de 6,2 bar (90 psig) felett nem.

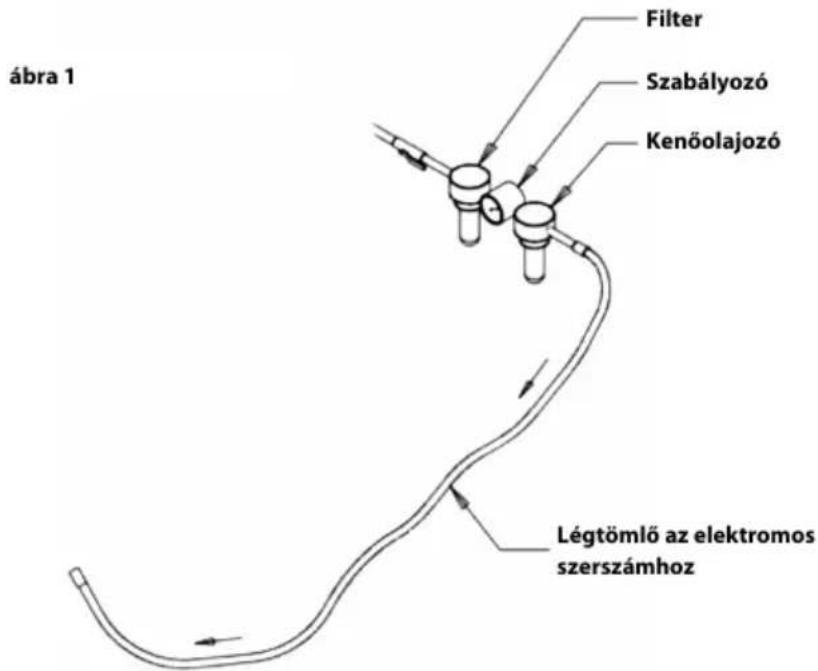

ábra 1 Filter Szabályozó Kenőolajozó Légtömlő az elektromos szerszámhoz

Karbantartás

Karbantartás előtt a gépet mindig le kell választani a sürített levegőröl!

Csak eredeti Mirka alkatrészek használhatók!

A csiszolótalp cseréje

1. A csiszolótalp kulcsát a csiszolótalp és a féktömítés közé illesztve fogja meg a tengelyanyát.
2. Szerelje le balra forgatva a csiszolótalpat.
3. Helyezze fel és húzza meg az új csiszolótalpat alátétek alkalmazásával.
4. Vegye ki a csiszolótalp kulcsát.

Csiszolótalp-kímélő

A Mirka csiszolótalp-kímélők a csiszolótalp elhasználódás elleni védelmét szolgálják hálós termékekkel való erőteljes és folyamatos csiszoláskor. Ezek a költséghatékonyságot szolgáló csiszolótalp-kímélők a csiszolótalp és a csiszolókorong közé kerülnek, és azokat rendszeresen cserélni kell. A csiszolótalp-kímélő a csiszolótalp élettartamának meghosszabbítására szolgál.

A féktömítés cseréje

1. Szerelje le a csiszolótalpat a fenti leírás szerint.
2. Húzza ki hornyából a régi féktömítést.
3. Illessze az új féktömítést a hornyába.
4. Szerelje vissza a csiszolótalpat a fenti leírás szerint.
5. Ellenőrizze a féktömítés működését. A féktömítés hatása a tengely és a csiszolótalp közötti alátétek számának változtatásával szabályozható.

A hangtompító készlet cseréje

PROS NV/CV

• Nyissa fel a fedelet.
- Távolítsa el a hangtompító fedelét úgy, hogy elnyomja erősen oldalra, egy csavarhúzóval a fedél és a hatlapú anya közé nyúl, majd a csavarhúzó elfordításával kiszabadítja a fedelet a házból.
- Szereljen fel a házra egy új hangtompítót.

A vibráció csökkentése csiszolótalp-kímélővel vagy illesztékkel történőcsiszoláskor

A gép vibrációja felerősödhet, ha a csiszoláshoz csiszolótalp-kímélőt vagy illesztéket használ. A Mirka gép egyik funkciója ezt a vibrációt hivatott csökkenteni. Ez a funkció az alábbi lépések szerint vehető igénybe:

1. Válassza le a tápellátást.

2. Szerelje le a csiszolótalpat.

3. Helyezze fel az alábbi táblázatnak megfelelő hatlapú anyákat és csavarokat, majd húzza meg őket 2 Nm nyomatékkal.

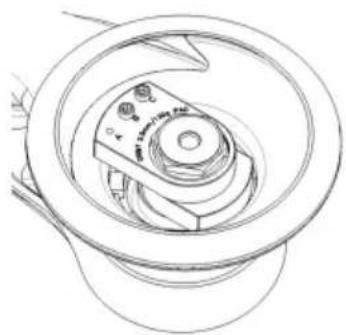

1. A gép gyári konfigurációja

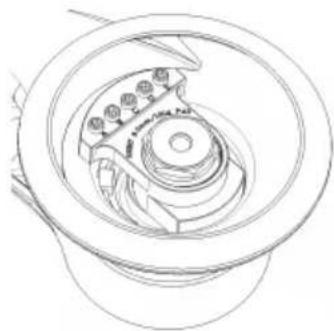

1. A gép konfigurációja csiszolótalp-kímélővel vagy illesztékkel történő csiszoláskor.

1. A gép gyári konfigurációja

1. A gép konfigurációja csiszolótalp-kímélővel vagy illesztékkel történő csiszoláskor.

	Eredeti összeállításbanKépModell
						Hatlapú anyaCsavar
									EDCBAEDCBA
									----XX-1550
									----XX-1580
									----XX-1625
									----XX-1650
									----XX-X-3680

Modell	Kép	Csiszolótalp-kímélőhöz vagy illesztékhez összeállítva
						Hatlapú anyaCsavar
										EDCBAEDCBA
										--XXX--XXX2550
										--XXX--XXX2580
										--XXX--XXX2625
										--XXX--XXX2650
										----XXXXX4680

Hibakeresési útmutató

		MegoldásLehetséges okHibajelensé
Alacsony a teljesítmény vagy az üresjárási sebesség.	Túl alacsonyra van állítva a sebességszabályzó.	Állítsa a sebességszabályzót a kívánt sebességre.
	Elégtelen a légnyomás.	Ellenőrizze a sűrítettlevegő-ellátást (a kezelői útmutató szerint).
	A légkieresztő dugasz nincs a helyén (DB modell).	A légkieresztő dugasz négy jelzése közül az egyiknek egy vonalban kell lennie az alatta lévő egy jelzéssel.
	Eltömődött a hangtompító.	Tisztítsa meg vagy cserélje ki a hangtompítót.
	Eltömődött a légbemeneti szűrő.	Tisztítsa meg vagy cserélje ki a légs-zűrőt.
	Belsőmotorházi légszivárgás történik.	Ellenőrizze a motor összeállítását és il-leszkedését.Ellenőrizze a tömítőgyűrű illeszkedését a motorszerelvényen.
	A lapátok elhasználódtak vagy megsérültek.	Szereljen fel egy teljes új lapátkészletet vagy rotort (F készlet).
	A ház töredezik vagy megsérült.	Forduljon a hivatalos Mirka szervizhez!
	A tengelycsapágy elhasználódott vagy megsérült.	Cserélje az elhasználódott vagy törött csapágyakat („A”készlet).
Szivárog alevegőasebességszabá-lyzónál.	Szennyeződött, sérült vagy elgörbült a szeleprugó, a szelep vagy a sze-lepülés.	Szerelje szét, vizsgálja meg és cserélje az elhasználódott vagy sérült alkatrés- zeket.
	A légszelep helytelenül vanösszeállít-va.	Távolítsa el a bemeneti légcsatlakozót, és szerelje össze újra a légszelepet (207) úgy, hogy a szelepszár (202) felső helyzetben álljon.
A gép rezeg vagy rázkódik.	Nem megfelelő a csiszolótalp.	Csak 125 mm (5"), 150 mm(5") méretű Mirka csiszolótalp használható.
	Nem megfelelőa csiszolótalp-illeszték vagy egy másik anyag.	Csak a gépnek megfelelő csiszolólap, illetve illeszték használható.
	Megsérült a csiszolótalp.	Cserélje ki a csiszolótalpat. Csak 125 mm (5"), 150 mm (5") méretű Mir-ka csiszolótalp használható.
	A motorcsapágy elhasználódott vagy megsérült.	Cserélje a kopott vagy sérült csapágya- kat.
	Sima felület esetén a túl erős vákuum fokozhatja a vibrációt.	Csökkentse a porelszívó vákuumának erősségét.
	Alacsony a motor sebessége.	Fokozza a motor sebességét áramlásszabályzóval (maximum 6,2 bar).

További javítás

A javítást minden esetben szakképzett személynek kell végeznie. A garancia csak akkor marad érvényes, és a gép optimális biztonságossága és működőképessége csak akkor szavatolható, ha minden javítást a hivatalos Mirka szerviz végez. Ha a legközelebb eső hivatalos Mirka-szervizet keresi, forduljon a Mirka ügyfélszolgálatához, helyi forgalmazójához, illetve keresse fel a www.mirka.com webhelyet.
