HASZNÁLATI ÚTMUTATÓ HWD50-BP12307U1 HAIER

A hOn Smart- Home alkalmazás letöltése

Haier

HU

Köszönjük, hogy Haier terméket vásárolt.

Kérjük, hogy a készülék használata előtt figyelmesen olvassa el ezt az útmutatót. Az utasítások fontos információkat tartalmaznak, amelyek segítenek a lehető legtöbbet kihozni a készülékből, és biztosítják a biztonságos és megfelelő telepítést, használatot és karbantartást.

Tartsa ezt a kézikönyvet könnyen hozzáférhető helyen, hogy mindig tájékozódhasson belőle a készülék biztonságos és megfelelő használata érdekében.

Ha eladja, elajándékozza vagy költözéskor hátrahagyja a készüléket, győződjön meg róla, hogy továbbadja ezt a kézikönyvet is, hogy az új tulajdonos megismerkedhessen a készülékkel és a biztonsági figyelmeztetésekkel.

Jelmagyarázat

Figyelem - Fontos biztonsági információk

Általános információk és tippek

Környezetvédelmi információk

Segítse a környezet és az emberi egészség védelmét. Az újrahasznosításhoz tegye a csomagolást a megfelelő tartályokba. Segítsen az elektromos és elektronikus készülékek hulladékainak újrahasznosításában. Az adott szimbólummal jelölt készülékeket ne dobja ki a háztartási hulladékkal együtt. Vigye vissza a terméket a helyi újraha sznosító létesítménybe, vagy vegye fel a kapcsolatot a helyi irodával.

FIGYELMEZTETÉS!

Sérülés vagy fulladás veszélye!

Válassza le a készüléket az elektromos hálózatról. Vágja le a hálózati kábelt, és selejtezze ki. Távolítsa el az ajtózárat, hogy megakadályozza a gyermekek és háziállatok bezáródását a készülékbe.

1- Biztonsági információk....4
2- Telepítés ....7
3- Termékleírás 11
4- Vezérlópult 12
5-Programok 16
6- Fogyasztás 17
7- Napi használat....18
8-hOn 23
9- Környezetbarát mosás....26
10- Ápolás és tisztítás.... 27
11 - Hibaelhárítás 30
12- Müszaki adatok....34
13- Ügyfélszolgálat.... 35

A készülék első bekapcsolása előtt olvassa el az alábbi biztonsági tanácsokat!

FIGYELMEZTETÉS!

Az első használat előtt

▶ Győződjön meg arról, hogy a terméken nem láthatók szállítási sérülések.
▶ Győződjön meg arról, hogy eltávolította az összes szállítási rögzítőcsavart eltávolította.
▶ Távolítson el az összes csomagolóanyagot, és ezeket tartsa gyermekektől elzárva.
▶ A készüléket mindig legalább két személy mozgassa, mivel nehéz.

Napi használat

▶ A berendezést 8 éves vagy annál idősebb gyermekek vagy csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és ismerettel nem rendelkező személyek akkor használhatják, ha biztosított a felügyelet vagy ha megfelelő utasításokkal láttákel őket a berendezés biztonságos használatát illetően, és megértették a használatból eredő veszélyeket.
▶ Tartsa távol a 3 év alatti gyermekeket a készüléktől, kivéve, ha folyamatos felügyeletet biztosít számukra.
▶ Gyermekek nem játszhatnak a készülékkel.
▶ Ne engedje, hogy gyermekek vagy háziállatok a készülék közelébe kerüljenek, amikor az ajtó nyitva van.
▶ A mosószereket gyermekektől elzárva tárolja.
▶ A ruhanemű összekuszálódásának megelőzése érdekében húzza fel a cipzárakat, rögzítse a laza szálakat, és ügyeljen az apró cikkekre. Szükség esetén használjon megfelelő zsákot vagy hálót.
▶ Ne érintse meg és ne használja a készüléket mezítláb, illetve vizes vagy nedves kézzel vagy lábbal.
▶ Ne takarja le vagy zárja be a készüléket működés közben vagy azt követően, hogy a nedvesség vagy víz elpárologhasson.
▶ Ne helyezzen a készülék tetejére nehéz tárgyakat, hőforrásokat vagy nedves cikkeket.
▶ Ne használjon vagy tároljon gyúlékony mosószert vagy száraz tisztítószert a készülék közvetlen közelében.
▶ Ne használjon gyúlékony sprayt a készülék közvetlen közelében.
▶ Ne mossa ki a készülékben az oldószerrel kezelt ruhadarabokat anélkül, hogy előzőleg levegőn megszáritotta volna azokat.

FIGYELMEZTETÉS!

Napi használat

▶ Ne távolítsa el vagy csatlakoztassa a dugaszt gyúlékony gáz jelenlétében.
▶ Ne mossa forró vízben a habszivacsot vagy a szivacsszerű anyagokat.
▶ Ne mosson liszttel szennyezett ruhanemüt.
▶ Ne nyissa ki a mosószeres fiókot egyetlen mosási ciklus alatt sem.
▶ Ne érintse meg az ajtót a mosási folyamat alatt, mert az felforrósodik.
▶ Ne nyissa ki az ajtót, ha a vízszint látható az ajtónyíláson keresztül.
▶ Ne eröltesse az ajtó kinyitását. Az ajtó önzáró eszközzel van felszerelve, és röviddel a mosási eljárás befejezése után nyitható.
Kapcsolja ki a készüléket minden mosóprogram után, valamint a szokásos karbantartás elvégzése előtt, és húzza ki a készüléket az elektromos hálózatból az áramtakarékosság és a biztonság érdekében.
▶ A készülék kihúzásakor ne a kábelt, hanem a csatlakozódugaszt fogja.

Karbantartás / tisztítás

▶ Ügyeljen arra, hogy a gyermekek felügyelet alatt álljanak, ha tisztítást és karbantartást végeznek.
▶ A rendszeres karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról.
▶ Tartsa tisztán és nyitva az ajtónyílást, és a szagok kialakulásának elkerülése érdekében nyissa ki az ajtót és a mosószeres fiókot, amikor a készüléket nem használja.
▶ Ne használjon vízpermetet vagy gözt a készülék tisztításához.
▶ A sérült tápkábelt a veszélyek elkerülése érdekében kizárólag a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel cseréltesse ki.
▶ Ne kísérelje saját kezűleg megjavítani a készüléket. Javítás szükségessége esetén forduljon ügyfélszolgálatunkhoz.
▶ Távolítsa el a készülékből az összes idegen tárgyat, például fémtárgyakat, vegyi anyagokat, törékeny árukat, meggyújtott gyertyákat, meggyújtott cigarettákat stb.

Telepítés

▶ A készüléket jól szellőző helyen kell elhelyezni. Biztosítson olyan helyet, amely lehetővé teszi az ajtó teljes kinyitását.
▶ Soha ne telepítse a készüléket kültérre, nedves helyre, illetve olyan területre, amely hajlamos lehet a vízszivárgásra, például kagyló alá vagy közelébe. Vízszivárgás esetén szakítsa meg az áramellátást, és mellőzve minden egyéb beavatkozást, hagyja a gépet kiszáradni.

FIGYELMEZTETÉS!

Telepítés

▶ A készüléket csak akkor telepítse vagy használja, ha a hőmérséklet meghaladja az 5 °C-ot.
▶ Ne helyezze a készüléket közvetlenül szönyegre vagy fal, bútor közelébe.
▶ Ne telepítse a készüléket közvetlen napsugárzásnak kitéve, illetve hőforrások (pl. tűzhelyek, melegítők) közelébe.
▶ Győződjön meg arról, hogy a tápellátás jellemzői megfelelnek az adattáblán szereplő elektromos jellemzőknek. Ellenkező esetben forduljon villanyszerelőhöz.
▶ Ne használjon többcsatlakozós adaptereket és hosszabbító kábeleket.
▶ Győződjön meg arról, hogy csak a mellékelt elektromos kábelt és tömlőkészletet használja.
▶ Ügyeljen arra, hogy ne károsítsa az elektromos kábelt és a csatlakozódugaszt. Sérülés esetén ezeket cserélje villanyszerelővel.
▶ A tápellátáshoz használjon külön földelt aljzatot, amely a telepítés után könnyen hozzáférhető marad. A készüléket földelni kell.

Csak az Egyesült Királyságban: A készülék tápkábele 3 kábeles (földelt) dugasszal van felszerelve, amely egy szabványos 3 kábeles (földelt) aljzathoz illeszkedik. Soha ne vágja le vagy szerelje le a harmadik érintkezőt (földelés). A készülék üzembe helyezése után a dugasznak hozzáférhetőnek kell maradnia.

▶ Győződjön meg arról, hogy a tömlőillesztések és -csatlakozások szilárdak, és nincs szivárgás.

Rendeltetésszerű használat

Ez a készülék csak mosógépben mosató ruhanemű mosására szolgál. Minden esetben kövesse az egyes ruhaneműk címkéjén olvasható utasításokat. Kizárólag beltéri és háztartási használatra készült. Nem alkalmas kereskedelmi vagy ipari felhasználásra.

A készüléket érintő bármilyen módosítás vagy változtatás nem engedélyezett. A nem rendeltetésszerű használat veszélyeket és az összes jótállási és felelősségvállalási igény elutasítását okozhatja.

2.1 Előkészítés

▶ Vegye ki a készüléket a csomagolásból.
▶ Távolítsa el az összes csomagolóanyagot, beleértve a szekrényen lévő védőfóliát, a polisztírol alapot, és tartsa ezeket gyermekektől elzárva.
A csomagolás kinyitása közben vízcseppeket vehet észre a műanyag zacskón és az ajtónyíláson. Ez természetes jelenség, amely a gyárban végzett vizes ellenőrzések eredménye.

Megjegyzés: Csomagolás ártalmatlanítása

Tartsa távol az összes csomagolóanyagot a gyermekektől, és környezetbarát módon ártalmatlanítsa ezeket.

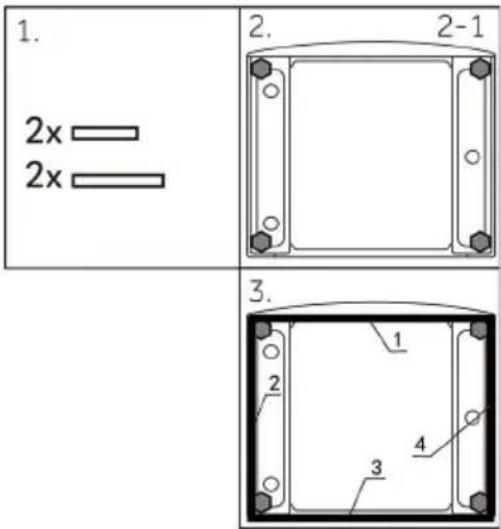

2.2 OPCIONÁLIS: Szerelje fel a zajcsökkentő párnákat

1. A zsugorcsomag kinyitásakor ebben négy zajcsökkentő párnát találhat. Ezeket felhasználhatja a zaj csökkentésére (2-1. ábra).
2. Fektesse a mosógépet az oldalára, az ajtónyilás felfelé nézzen, az alsó oldala pedig nézzen a kezelő felé.
3. Vegye ki a zajcsökkentő párnákat, és távolítsa el a kétoldalas ragasztó védőfóliát; tegye fel az alsó részre; a zajcsökkentő párnákat tegye a mosógép szekrénye alá a 3. ábrán látható módon (két hosszabb párna az 1. és 3. pozícióban, két rövidebb párna a 2. és 4. pozícióban). Végül állítsa a gépet ismét függőleges helyzetbe.

1. 2x 2x 2. 2- 1 3. 1 2 4 3

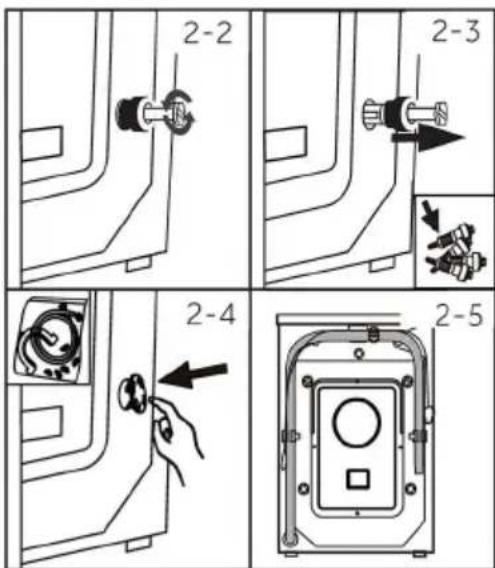

2.3 A szállítási rögzítőcsavarok eltávolítása

A szállítási rögzítőcsavarokat úgy tervezték, hogy a belső károsodás megelőzése érdekében rögzítsék a készülék belsejében lévő rezgésgátló alkatrészeket a szállítás során.

1. Távolítsa el mind a 4 csavart hátul, majd vegye ki a műanyag távtartókat (2-2. ábra) (2-3. ábra).
2. Tömítse az üresen maradt furatokat vakdugókkal (2-4. ábra) (2-5. ábra)

Megjegyzés: Tartsa biztonságos helyen

Tartsa az összes szállítási védőelemet biztonságos helyen későbbi felhasználáshoz. Amikor a készüléket ismét mozgatni kell, először szerelje vissza a védőelemeket.

2.4 A készülék mozgatása

Ha a gépet távoli helyre kell mozgatni, a sérülés megelőzése érdekében szerelés előtt szerelje fel az eltávolított szállítási rögzítőcsavarokat: Az összeszerelés fordított sorrendben történik.

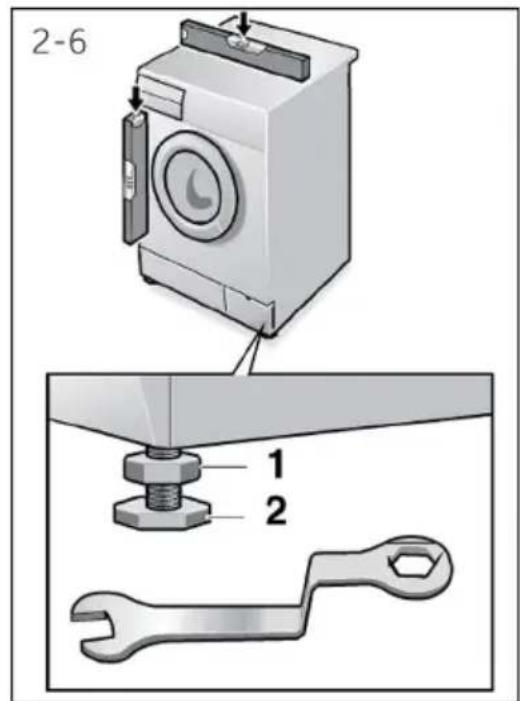

2-6 1 2

2.5 A készülék beállítása

Állítsa be az összes lábat (2 - 6. ábra) a teljes vízszintes pozíció eléréséhez. Ez minimalizálja a rezgéseket és így a zajt használat közben. Továbbá a kopást is csökkenti. Javasoljuk, hogy a beállításhoz használjon vízmértéket. Minél stabilabb és egyeneseb b padlóra van szükség.

1. Csavarkulccsal lazítsa meg a biztosítóanyát (1).
2. Állítsa be a magasságot a láb (2) elforgatásával.
3. Szorítsa meg a biztosítóanyát (1) a ház ellenében.

FIGYELMEZTETÉS!

▶ A Mini Washer nem helyezhető közvetlenül a mosó- és száritógépre.

2.6 Csatlakozás a lefolyóhoz

Rögzítse megfelelően az elvezetőtömlőt a csővezetékhez. A tömlőnek egy ponton el kell érnie a készülék alsó vonala feletti 80 és 100 cm közötti magasságot! Ha lehetséges, mindig tartsa az elvezetőtömlőt a készülék hátulján lévő kapocshoz rögzítve.

FIGYELMEZTETÉS!

▶ A csatlakozáshoz csak a mellékelt tömlőkészletet használja.
▶ Soha ne használjon újra régi tömlőkészleteket!
▶ A készüléket csak hideg vízhez csatlakoztassa.
Csatlakozás előtt bizonyosodjon meg a víz tisztaságáról és áttetszőségéről.

A következő csatlakozások lehetségesek:

2.6.1 Elvezetőtömlő a mosogatóhoz

Akassza az elvezetőtömlőt az U- támasszal egy megfelelő méretű mosogató szélére (2-7. ábra).
▶ Tegye meg a megfelelő óvintézkedéseket az U - támasz elcsúszásának a megelőzésére.

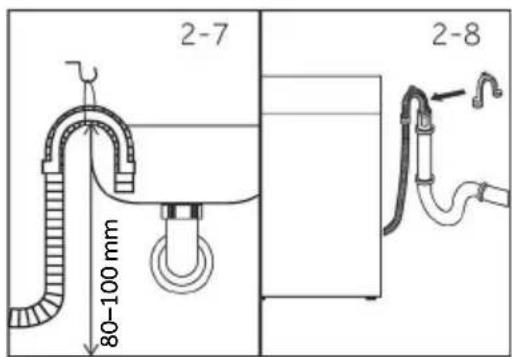

2.6.2 Elvezetötömlő csatlakoztatása a szennyvízcsőhöz

▶ A szellőzőfurattal ellátott állócsőnek legalább 40 mm-es belső átmérővel kell rendelkeznie.
▶ Helyezze az elvezetötömlöt 80-100 mm-re a szennyvízcsőbe.
Csatlakoztassa az U-támaszt, és rögzítse megfelelően (2-8. ábra).

2.6.3 Elvezetőtömlő a mosogató csatlakozáshoz

▶ A csatlakozásnak a szifon felett kell lennie.
▶ A T-idom csatlakozását általában egy betét (A) zárja le. Ezt minden képpen távolítsa el a működési zavarok megelőzése érdekében (2-9. ábra).
Rögzítse az elvezetőtömlöt egy bilinccsel.

Az elvezetőtömlőt nem szabad vízbe meríteni, és biztonságosan rögzíteni kell, továbbá szivárgásmentesnek kell lennie. Ha az elvezetőtömlőt a talajra helyezi, vagy ha a cső 80 cm-nél kisebb magasságban van, a mosógép folyamatosan ürít töltés közben (önleeresztés).
▶ Az elvezetőtömlő meghosszabbítása tilos. Szükség esetén vegye fel a kapcsolatot a vevőszolgálattal.

2.7 Csatlakozás friss vízhez

Bizonyosodjon meg arról, hogy a tömítések a helyükön találhatók.

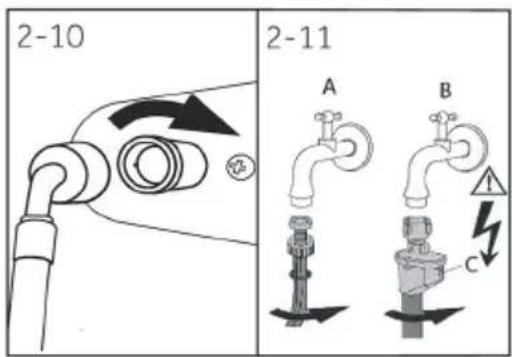

1. Csatlakoztassa a bemeneti víztömlőt a ferde végével a készülékhez (2-10. ábra). Kézzel húzza meg a csavarkötést.
2. A másik véget csatlakoztassa egy 3/4-es menetes vízcsaphoz (2-11. ábra)

2-12

2.8 Elektromos csatlakozás

Minden csatlakozás elött ellenörizze, hogy:

a tápellátás, az aljzat és a biztosíték megfelel az adattáblának;
▶ a hálózati aljzat földelt, és nem használ elosztós csatlakozót vagy hosszabbítót;
a hálózati csatlakozódugasz és az aljzat pontosan illeszkedik egymáshoz.
Csak az Egyesült Királyságban: Az Egyesült Királyságban forgalmazott dugasz megfelel a BS1363A szabványnak.

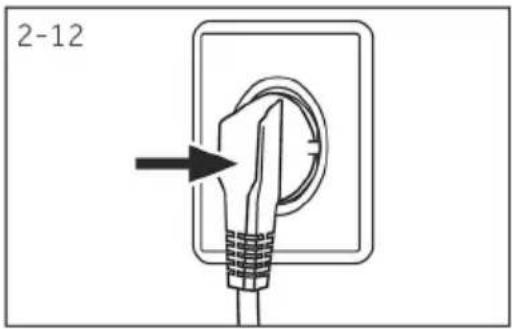

Helyezze a dugaszt az aljzatba (2-12. ábra).

FIGYELMEZTETÉS!

▶ Mindig győződjön meg arról, hogy az összes csatlakozás (tápellátás, leeresztőtömlő és bemeneti tömlő) erős, száraz és szivárgásmentes!
▶ Ügyeljen arra, hogy ezeket az alkatrészeket soha ne nyomja össze, törje meg vagy csavarja meg.
Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse ki a gyártó szervizközpontjával (lásd a jótállási jegyet).

Megjegyzés:

A müszaki változások és a különböző modellek miatt előfordulhat, hogy a következő fejezetekben szereplő illusztrációk eltérnek az Ön modelljétől.

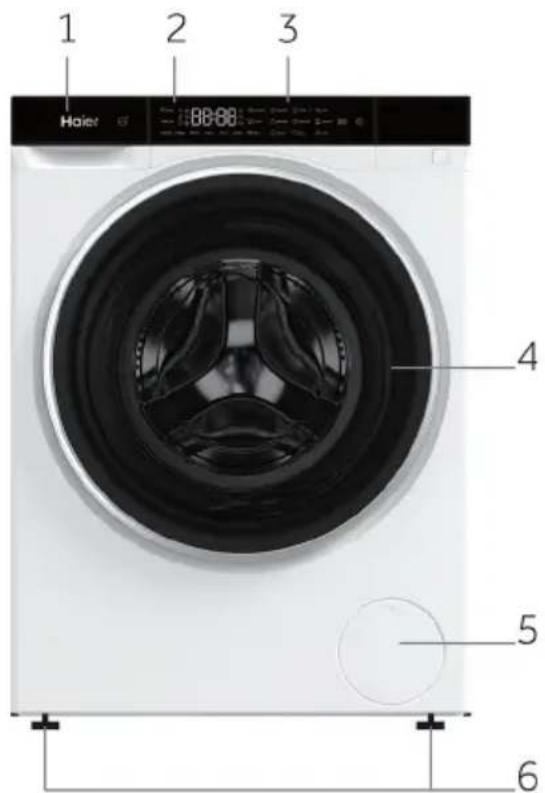

3.1 Kép a készülékröl

Elölnézet (3-1. ábra):
Hátulnézet (3-2. ábra):

Haier 1 2 3 4 5 6

1 Mosószeres/ öblítőszeres fiók
2 Munkafelület
3 Vezérlöpult
4 Mosógép ajtó
5 Szervizfedél
6 Állítható lábak

1 2 3 4 5 6 T4 S1 T3 S2 S3 T1 T2 S4

1 Szállítási rögzítőcsavarok (T1-T4)
2 Hátsó burkolat
3 Hátsó burkolat csavarjai (S1-S4)
4 Tápkábel
5 Vízbemeneti szelep
6 Elvezetötömlő

3.2 Tartozékok

Ellenőrizze a tartozékokat és a szakirodalmat a listának megfelelően (3-3. ábra):

Bemeneti tömlő sze- relvény

5 záró- dugó

Elvezető- tömlő tartó

Zajcsök- kentő párnák

Alsó fe lemez

Jótállási jegy

10ÉV ALKATRÉSZ- GARANCIA

Működés egyszerű magyará- zata

3-3

Általános biztonsági szabályok

Energia- címke

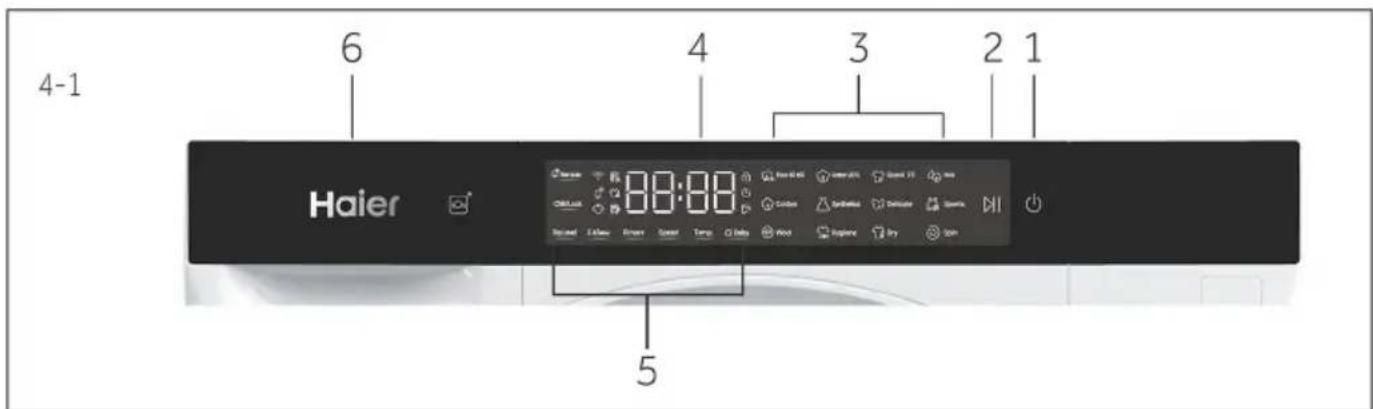

4-1 Haier 6 4 3 2 1 5

1 „Bekapcsolás" gomb

2 Kijelző

6 Mosószeres/öblítőszeres fiók

4-2

4.1 Tápellátás

Nyomja meg a „Bekapcsolás” gombot a gép elindításához vagy leállításához (4 -2. ábra).

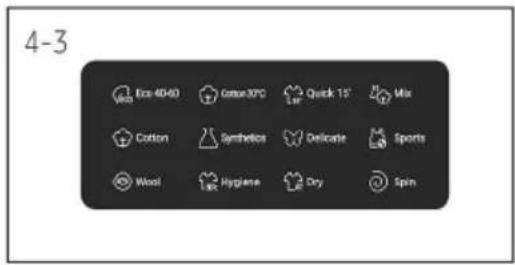

Válassza ki a programot a gomb megnyomásával, majd megjelennek a program alapértelmezett beállításai (4-3. ábra).

A kijelző (4-4. ábra) a következő információkat mutatja:

• Mosásiidő
  • Távirányítás
  • Gyermekzár
• A szürörács felszerelése
• Szárítás
  ● A pihéket el kell távolítani
• Ajtó zárása
• Befejezés késleltetése
  • Víz

- A készülék Wi-Fi hálózathoz csatlakozik

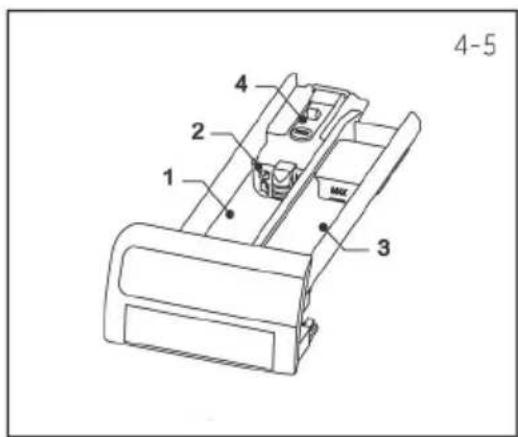

4.4 Mosószeres/öblítőszeres fiók

Nyissa ki az adagolófiókot, a következő alkatrészek láthatók (4-5. ábra):

1: rekesz por vagy folyékony mosószer számára.
2: mosószercsappantyú-választó, emelje fel a por típusú mosószerhez, tartsa lent a folyékony mosószerhez.
3: rekesz az öblítő számára.
4: reteszelő fül, nyomja le az adagolófiók kihúzásához, a mosószer típusára vonatkozó ajánlás megfelel a különböző mosási hőmérsékleteknek.
Kérjük, olvassa el a mosószer kézikönyvét (P15).

4.5 Funkciógombok

A funkciógombok (4-6. ábra) további opciókat engedélyeznek a kiválasztott programban a program elindítása előtt. Megjelennek a kapcsolódó mutatók. A készülék kikapcsolásával vagy egy új program beállításával minden opció le van tiltva.

Ha egy gombnak több opciója van, a kívánt opció a gomb egymás utáni megnyomásával választható ki. Ha élénken világítanak, a gombok megnyomásával kiválasztható a funkció.

4-5 1 2 3 4

Megjegyzés: Gyári beállítások

Az egyes programok legjobb eredményeinek elérése érdekében a Haier jól meghatározott alapértelmezett beállításokkal látta el a készüléket. Speciális követelmények híján javasoljuk az alapértelmezett beállítások használatát.

4.5.1 „Késleltetés" funkciógomb

Nyomja meg ezt a gombot (4 -7. ábra) a program késleltetett indításához. A késleltetés vége ideje 30 perces lépésekben növelhető 0 és 24 óra között (a befejezési idő meg fogja haladni az eredeti programidőt). Például a 6:30 kijelző azt jelenti, hogy a programciklus 6 óra és 30 perc múlva fog véget érni. Nyomja meg a „Start/Szünet“ gombot az időkésleltetés aktiválásához.

Megjegyzés: Folyékony mosószer

Folyékony mosószer használata esetén nem ajánljuk a befejezés késleltetése funkció igénybe vételét.

4.5.2 „Hőmérséklet" funkciógomb

Nyomja meg ezt a gombot (4-8. ábra) a program mosási hő-mérsékletének módosításához. Ha egyetlen érték sem világít (kijelzőn a „--°C” látható, a készülék nem melegíti fel a vizet.

4.5.3 „Sebesség" funkciógomb

Nyomja meg ezt a gombot (4 -9. ábra) a program centrifugálási szakaszának módosításához vagy törléséhez. Ha egyetlen érték sem világít, a kijelzés „☐”, a készülék pedig nem centrifugálja a töltetet.

4.5.4 „Öblítés+“ funkciógomb

Nyomja meg ezt a gombot (4-10. ábra) a ruhanemű intenzívebb, friss vízzel történő öblítéséhez. Érzékeny börüeknek ajánlott. A gomb többszöri megnyomásával nulla vagy három további ciklus vá lasztható ki. A kijelzőn P--0 / P--1 / P--2 / P--3 jelzéssel jelennek meg.

4.5.5 „i-time“ funkciógomb

Nyomja meg a gombot (4 - 11. ábra) a különböző mosási és centrifugálási idők beállításához. Az Időzített mosás paraméterterület kiemelten jelenik meg. Ha továbbra is az „i -time” gombot nyomogatja, a mosási és centrifugálási idők a program által megengedett időn belül ciklikusan követik egymást.

4.5.6 „Szárítási szint“ funkciógomb

Nyomja meg ezt a gombot (411. ábra) a különböző szárítási szintek (dL-2/dL-3) vagy szárítási idők (0/30/60/90/120/150) kiválasztásához. Az engedélyezett szárítási fokozatok vagy szárítási idők programon - ként eltérőek, és bizonyos programoknál ezek nem választhatók.

Óvatosan nyomja meg ezt a gombot (4 - 13. ábra) az aktuálisan megjelenített program elindításához vagy megszakításához. Programbeállítás és programfutás közben a gomb feletti LED világít, vagy megszakítás esetén villog.

4.6 Gyermekzár

Válasszon ki egy programot, majd indítsa el, tartsa lenyomva 3 másodpercig a „Gyermekzár” gombot, ezzel zárolja a panel összes elemét aktiválás ellen, illetve a vezérlőpanel kijelzőjét. A feloldáshoz érintse meg újra „Gyermekzár” gombot. A gyermekzár jelző fénye világít, ha a gyermekzár működik. A funkció opcionális a gép működése közben. A kijelzőn a „Látható (4-14. ábra), ha a gyermekzár aktiválásakor megnyom egy gombot, semmi sem változik.

4.7 „Távvezérlés" gomb

Röviden nyomja meg ezt a gombot a készülék távvezérlőjének az engedélyezéséhez/letiltásához a hOn alkalmazáson keresztül (4-15. ábra).

MEGJEGYZÉS: A párosítás megkezdéséhez kövesse az alkalmazás utasításait. További információt a külön erre a célra létrehozott „hOn alkalmazás” szakaszban talál a 8. fejezetben.

Megjegyzés: Hangjelzés

A következő esetekben a hangjelzés alapértelmezés szerint nem hallható:

▶ egy gomb megnyomásakor

▶ a program végén

A hangjelzés szükség esetén kiválasztható; lásd NAPI HASZNÁLAT (lásd 22. oldal, 7.13-as szakasz)

Megjegyzés: Adott eljárással ellenőrizheti a gép által futtatott ciklusok számát.

Eljárás: készenléti üzemmódban először válassza ki a „Pamut” programot, majd nyomja meg egyszerre a „Hőmérséklet” és a „Sebesség” gombot, 2 másodpercig megjelenik a lefuttatott ciklusok száma, majd a készüléken ismét a készenléti interfész jelenik meg. A futási ciklus számláló 1-gyel növeli a lefuttatott programok számát a program befejezése után. 9999 feletti futási ciklus esetén a ciklusok számát a készülék hexadecimálisan fejezi ki.

* Vízmelegítés nem történik.
1) Csak a különleges higiéniai követelmények esetén válassza a 90 °C-os mosási hőmérsékletet.
2) Csökkentse a mosószer mennyiségét, mert a program időtartama rövid
3) A száraz ruhanemühöz viszonyítva.
Nagy töltetek mosásakor a mosógép nagy mértékben rezeghet vagy mozoghat, ha a ruhák összegabalyodnak.
A kialakítás és a specifikációk előzetes értesítés nélkül módosíthatók minőségjavítási célokból.

Olvassa be az energiacímkén található QR-kódot az energiafogyasztási információk ügyében.

A tényleges energiafogyasztás a helyi feltételek függvényében függően eltérhet a névlegestől.

Megjegyzés: Automatikus súlymérés

A készülék terhelésfelismerővel rendelkezik. Alacsony terhelés esetén az energia, a víz és a mosási idő egyes programokban automatikusan lecsökken. A kijelzett alapértelmezett idő a töltet tömegétől függően változhat, beleértve a „Szintetikus és színes, Pamut, Eco 40-60” programokat.

Tájékoztató információk (az (EU) 2019/2023 bizottsági rendelet szerint):

Rated Capacity	Programme	(kg) (HH:MM) (		ENERG(kWh/cycle)	L/cycle)	Max Temperature(°C)	Effective Speed(RPM)	Residual Moisture (%)
5 kg	Eco 40-60 5.0 3:08	0.480	41.0 35				1200 58.0
	Eco 40-60 31.0 30	2.5	2:30	0.308			1200	58.0
	Eco 40-60 0.298	28.0 52	1200 50.0
	ECO40-60+Dry	2.5	6:30	1.620 42	0 25 120	0 0.0
	Cotton 20°C	5.0	0:48 0	260 45.0 20	1000 65	0
	Cotton 60°C	5.0	3:44 1	200 45.0 60	1200 55	0
	Synthetics 40°C	2.5	2:34 0	450 40.0 40	1200 37	0
	Quick15' 30°C	1.0	0:15 0	250 30.0 30	1000 65	0

Az Eco 40-60 programtól eltérő programok esetében megadott értékek csak tájékoztató jellegűek.

7-Napi használat

7.1 Tápellátás

Csatlakoztassa a mosógépet hálózati áramellátáshoz (220 V - 240 V váltakozó áram/50 Hz; 7-1. ábra). Kérjük, olvassa el a TELEPÍTÉS szakaszt is (lásd 10. oldal).

7.2 Vízcsatlakozás

Csatlakoztatás előtt ellenőrizze a vízbemenet tisztaságát és átlátszóságát.

▶ Engedje meg a csapot (7-2. ábra).

7-1 7-2

Megjegyzés: Tömítettség

Használat előtt ellenőrizze a csap és a bemeneti tömlő közötti csatlakozások tömítettségét a csap megengedésével.

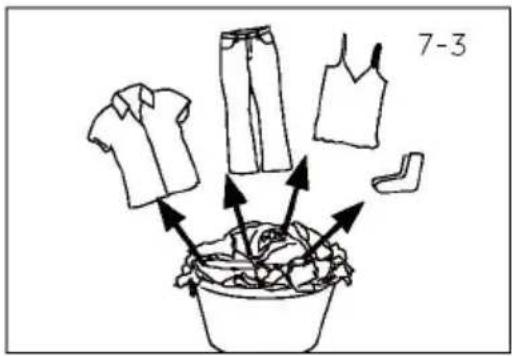

7.3 A ruhanemű előkészítése

Válogassa szét a ruhákat az anyagnak (pamut, szintetikus, gyapjú vagy selyem stb.) és szennyezettségi foknak megfelelően (7- 3. ábra). Figyeljen a mosási címkéken található tájékoztatásra.

Válassza szét a fehér ruhákat a színesektől. A színes textíliákat először kézzel mossa meg, hogy ellen -őrizze, fakulnak-e, illetve hogy megfestik-e a vizet.

Ürítse ki a zsebeket (kulcsok, érmék stb.), és távolítsa el a keményebb dísztárgyakat (pl. brossokat).

A szegély nélküli ruhadarabokat, a kényes ruhadarabokat és a finom szövésű textíliákat, például a finom függönyöket kötelezően helyezze egy mosózsákba a kímélő kezelés érdekében (javasoljuk a kézi mosást vagy a vegytisztítást).

Zárja le a cipzárakat, a tépőzárakat és a kampókat, győződjön meg róla, hogy a gombok szorosan illeszkednek.

Helyezze az érzékeny ruhadarabokat, például a kemény szegély nélküli ruhadarabokat, a kényes alsóneműt (női finom fehérneműt) és a kisebb tárgyakat, például zoknit, övet, melltartót stb. egy mosózsákba.

Hajtsa ki a nagy cikkeket, például lepedőket, ágytakarókat stb.

Fordítsa ki a farmert és a nyomtatott, díszített vagy nagyon élénk színű textíliákat; esetleg mossa ezeket külön.

7-3

VIGYÁZAT!

A nem textil alapanyagú, valamint a kicsi, laza vagy éles tárgyak hibás működést és a ruhák és a készülék károsodását eredményezhetik.

Ápolási táblázat

Mosás

95°C-ig mosató normál eljárással	60°C-ig mosató normál eljárással	60°C-ig mosató kíméletes eljárással
40°C-ig mosató normál eljárással	40°C-ig mosató kíméletes eljárással	40°C-ig mosató na-gyon kíméletes eljárással
30°C-ig mosató normál eljárással	30°C-ig mosató kíméletes eljárással	30°C-ig mosató na-gyon kíméletes eljárással
Kézi mosás max. 40°C-on	Ne mossa

Fehérítés

Bármilyen fehérítés megengedett

Csak oxigén/nem klór

Ne fehérítse

Szárítás

	Szárítógép használata megengedett normál hőmérséklet mellett		Szárítógép használata megengedett lehetőleg alacsonyabb hőmérsékleten		Ne szárítsa szárítógépben
	Felakasztva szárítsa		Kiterítve szárítsa

Vasalás

	Vasalás akár 200 °C-ig terjedő maximális hőmérsékleten		Vasalás akár 150 °C-ig terjedő középhő-mérsékleten		Vasalás akár 110 °C-ig terjedő alacsony hőmérsékleten: göz nélkül (a gözös vasalás visszafordíthatatlan kárt okozhat)
	Ne vasalja

Professzionális textilápolás

P	Vegytisztítástetraklóretilénnel		Vegytisztításszénhidrogénekkel		Ne alkalmazzonvegytisztítást
	Professzionális nedvestisztítás		Ne végezzenprofesszionálisnedves tisztítást

7.4 A készülék betöltése

▶ Helyezze be a ruhaneműt egyenként.
▶ Ne terhelje túl. Vegye figyelembe a programonként eltérő maximális terhelést! Ökölszabály a maximális terheléshez: Gondoskodjon tizenöt cm távolságról a töltet és a dob teteje között.
▶ Óvatosan csukja be az ajtót. Figyeljen arra, hogy nem csíp be egyetlen ruhadarabot sem.

7.5 Mosószer kiválasztása

▶ A mosás hatékonysága és teljesítménye tekintetében meghatározó fontosságú a használt mosószer minősége.
Csak mosógéphez jóváhagyott mosószert használjon.
▶ Szükség esetén használjon speciális mosószereket, pl. műszálhoz és gyapjúszövethez.
Tekintse meg a kereskedelmi forgalomban elérhető mosószer matricákra vonatkozó tippeket.
▶ Ne használjon száraz tisztítószereket, amilyen például a triklóretilén és hasonló termékek.

Válassza ki a legjobb mosószert

	A mosószer típusa
Program	Univerzális	Színes	Kényes	Különleges	Öblítő
Eco 40-60	F/P	F/P	-	-	○
Pamut 20 °C	F/P	F/P	-	-	○
Gyors 15'	F	F	-	-	○
Vegyes	F	F/P	-	-	○
Pamut	F/P	F/P	-	-	○
Szintetikus és színes	-	F/P	-	-	○
Kényes	-	-	F/P	F/P	○
Sport	-	-	F/P	F/P	○
Gyapjú	-	-	F/P	F/P	○
Higiénia	-	-	F/P	F/P	○
Szárítás	-	-	-	-	-
Centrifuga	-	-	-	-	-

L = gél/folyékony mosószer P = mosópor O = opcionális — = nem

Folyékony mosószer használata esetén nem ajánljuk az időkésleltetés igénybe vételét.

Az alábbiakat ajánljuk:

▶ Mosópor: 20 °C és 90 °C között * (legjobb használat: 40-60 °C)
▶ Színes mosószer: 20 °C és 60 °C között (legjobb használat: 30-60 °C)
▶ Gyapjú/kényes mosószer: 20 °C és 30 °C között (legjobb használat: 20-30 °C)

* Csak a különleges higiéniai követelmények esetén válassza a 90 °C-os mosási hőmérsékletet.
* Ha 60 °C-os vagy annál magasabb vízhőmérsékletet választ, javasoljuk, hogy használjon kevesebb mosószert. Kérjük, használja a speciális fertőtlenítőszert, amely alkalmas pamut vagy műszálas anyagokhoz.
* Jobb, ha kevesebb mosóport használ, vagy nem használ mosóport.
* Kérjük, adjon hozzá öblítót a ruhák súlyának megfelelően.

7.6 Mosószer hozzáadása

1. Csúsztassa ki a mosószeres fiókot.

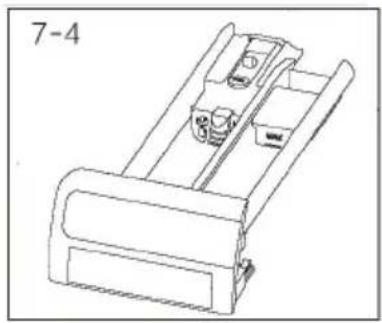

2. Tegye a szükséges vegyszereket a megfelelő rekeszekbe (7-4. ábra).
3. Óvatosan nyomja vissza a fiókot.

Megjegyzés:

▶ Távolítsa el a mosószermaradványokat a mosószeres fiókból a következő mosási ciklus előtt.
▶ Ne használjon túl sok mosószert vagy öblítőt.
Kérjük, kövesse a mosószer csomagolásán található utasításokat.
▶ A mosószert mindig közvetlenül a mosási ciklus megkezdése előtt töltse be.
▶ A koncentrált folyékony mosószer a betöltés előtt hígításra szorul.
▶ Ne használjon folyékony mosószert, ha kiválasztotta a „Késleltetés” funkciót.
Kellő odafigyeléssel válassza ki a programbeállításokat az összes ruhanemű címkéjén található ápolási szimbólumok és a programtáblázat szerint.

7-5

7.7 Kapcsolja be az áramellátást

Nyomja meg a „Bekapcsolás” gombot a gép elindításához vagy leállításához (7 - 5. ábra).

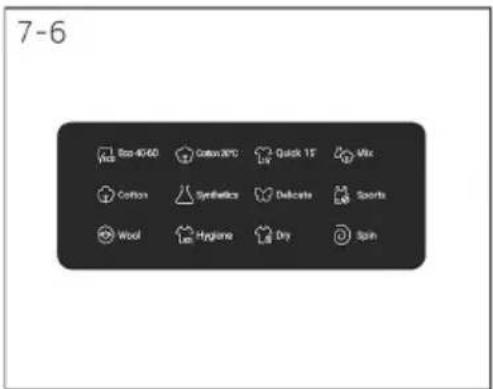

7.8 Program kiválasztása

A legjobb mosási eredmény eléréséhez válasszon olyan programot, amely megfelel a szennyezettség mértékének és a ruhanemű típusának. Nyomja meg a program gombjait a megfelelő program kiválasztásához. Az alapértelmezett beállítások jelennek meg (7 - 6. ábra).

7.9 Egyedi kijelölések hozzáadása

Válassza ki a szükséges opciókat és beállításokat (7-7. ábra): lásd a Vezérlőpult részt.

7.10 Mosóprogram indítása

Az indításhoz érintse meg a „Start/Szünet“ gombot (7 -8. ábra). A LED villogása megszakad, és folyamatosan világítani kezd.

A készülék az aktuális beállításoknak megfelelően működik.

Módosítások csak a program törlésével lehetségesek.

7-8 DII

7.11 Mosóprogram megszakítása/átkapcsolása

Egy futó program félbeszakításához finoman nyomja meg a „Start/Szünet" gombot.

A gomb feletti LED villog. A művelet folytatásához nyomja meg újra.

Egy futó program és az összes egyéni beállítás törlése:

1. Érintse meg a „Start/Szünet“ gombot a futó program megszakításához.
2. Válasszon ki egy új programot, és indítsa el

7.12 Mosás után

Megjegyzés: Ajtózár

▶ Biztonsági okokból az ajtó a mosási ciklus alatt részlegesen zárva van. Az ajtót csak a program végén vagy a program helyes törlése után lehet kinyitni.
Magas vízszint, magas vízhőmérséklet és centrifugálás közben nem lehet kinyitni az ajtót; a lehés látható.

1. A programciklus végén End felirat jelenik meg.
2. A készülék automatikusan kikapcsol.
3. A lehető leghamarabb távolítsa el a ruhaneműt, hogy megkönnyítse a dolgát, és megakadályozza a további gyűrődést.
4. Kapcsolja ki a vízellátást.
5. Húzza ki a tápkábelt.
6. Nyissa ki az ajtót, hogy megakadályozza a nedvesség és a kellemetlen szagok kialakulását. Használaton kívül hagyja nyitva az ajtót.
7. Az apró cikkek könnyen a falhoz tapadnak a nagy sebességű centrifugálás után, kérjük, az ajtónyitás után ne felejtse el kivenni ezeket a cikkeket.

Megjegyzés: Készenléti / energiatakarékos üzemmód

A bekapcsolt készülék készenléti üzemmódba kapcsol, ha nem indítja el 2 percen belül a program elindulása előtt, illetve a program végén. A kijelző kikapcsol. Ezzel a készülék energiát takarít meg.

7.13 A hangjelzés bekapcsolása vagy kikapcsolása

Szükség esetén kikapcsolhatja a hangjelzést:

1. Kapcsolja be a készüléket.
2. Válassza ki a „Smart AI” programot.
3. Tartsa lenyomva az „Öblítés+“ és a „Sebesség“ gombot egyszerre körülbelül 3 másodpercig. „KI“ jelenik meg, és a készülék kikapcsolja a hangjelzést.
   Nyomja meg újra ezt a két gombot a hangjelzés bekapcsolásához, az „BE” jelenik meg.

8.1 Általános információk

Ez a készülék Wi-Fi technológiával rendelkezik a hOn alkalmazáson keresztüli távvezérléshez.

FIGYELMEZTETÉS!

Kövesse az ebben a kézikönyvben leírt biztonsági óvintézkedéseket, még akkor is, ha a készüléket az alkalmazáson keresztül használja. Ezen utasítások betartása elengedhetetlen a biztonságos használathoz.

8.2 Követelmények

1. Wi-Fi hálózat: 802.11b/g/n és 2,4 GHz-es sávval kompatibilis útválasztó szükséges. Az 5 GHz-en működő hálózatok és a nyilvános hálózatok nem támogatottak.
   A hálózatnév (SSID) 1 és 31 karakter közötti, a jelszó pedig 8 és 64 karakter közötti lehet. A titkosítási lehetőségek közé tartozik a nyílt, a WPA-PSK és a WPA2-PSK.
2. Kompatibilis eszközök: Az alkalmazás Android, iOS és Huawei készülékeken, táblagépeken és okostelefonokon egyaránt elérhető.
3. Elhelyezés: A készüléket erős Wi-Fi-jellel rendelkező területen helyezze el.

Wi-Fi műszaki specifikációk:
Frekvencia	2400 MHz–2483,5 MHz
Max. teljesítmény	20 dBM
Standard	IEEE802.11b/g/n és BLE V4.2

8.3 A hOn alkalmazás letöltése és telepítése:

Töltse le az alkalmazást az alábbi QR-kód beolvasásával, vagy látogasson el a go.haier-europe.com/download-app oldalra.

ALKALMAZÁS letöltése

Megjegyzés: Regisztráció

Profil létrehozása (regisztráció) csak az első használatkor szükséges, vagy ha a létrehozott fiókot törölték/letiltották. A későbbi felhasználáshoz egyszerűen jelentkezzen be a megadott e-mail címmel és jelszóval. Használja a Demo módot az alkalmazásban, hogy felfedezhesse a Wi-Fi funkciókat.

8.4 Készülékpárosítás

Megjegyzés

Az otthoni hálózatot 2,4 GHz-re kell állítani: az 5 GHz-en működő hálózatok nem támogatottak. Győződjön meg arról, hogy okostelefonja ugyanahhoz a 2,4 GHz-es Wi-Fi hálózathoz csatlakozik, amelyet a készülék konfigurálásához használni kíván.

1. Nyissa meg a hOn alkalmazást, hozzon létre új profilt (vagy jelentkezzen be, ha már rendelkezik ilyennel).
2. Érintse meg a „Készülék hozzáadása" elemet, és kövesse az okostelefon képernyőjén megjelenő utasításokat a beállítás befejezéséhez.

8.5 Távvezérlés aktiválása

1. Győződjön meg arról, hogy az útválasztó be van kapcsolva, és csatlakozik az internethez.
2. Töltse be a ruhanemüt, majd csukja be az ajtót.
3. Kapcsolja be a készüléket.
4. Nyomja meg röviden a Remote gombot. Az ajtó bezárul.
5. Indítsa el a ciklust az alkalmazáson keresztül. A vezérlöpult le lesz tiltva, kivéve a „BEKAPCSOLÁS” és a „START/SZÜNET” gombokat. A program ideje alatt csak a gyermekzár lesz elérhető.
6. A távvezérlés a ciklus alatt is aktiválható a Remote gomb rövid megnyomásával.

Megjegyzés: A távvezérlés lejárati ideje

A távvezérlés engedélyezése után legfeljebb 24 óráig küldhet parancsot az alkalmazásból.

8.6 Távvezérlés deaktiválása

1. A ciklus alatt a Remote gomb rövid megnyomásával kikapcsolhatja a Távvezérlés funkciót; a ciklus folytatódik. A ciklus állapotát megtekintheti az alkalmazásban, de nem küldhet parancsokat (pl. leállítás/szünet).
2. Ha a biztonsági feltételek megengedik, az ajtó kinyitható.
3. Ha folytatni szeretné a távvezérlést az alkalmazáson keresztül, győződjön meg arról, hogy az ajtó zárva van, majd röviden nyomja meg ismét a gombot.

8.7 Ciklus vége távirányítás funkcióval

1. A ciklus végén az ajtó kinyílik, és a távvezérlés deaktiválódik.
2. 2 perc elteltével a készülék automatikusan kikapcsol.

8.8 A Wi-Fi modul kikapcsolása és a hálózati hitelesítő adatok törlése

A mentett Wi-Fi hálózati információk törléséhez és a Wi-Fi modul kikapcsolásához:

1. Kapcsolja be a készüléket.
2. Anélkül, hogy bármilyen ciklust elindítana, nyomja meg és tartsa lenyomva a gombot 5 másodpercig, amíg a „rESt” meg nem jelenik.
3. Nyomja meg és tartsa lenyomva a „Késleltetés” gombot további 5 másodpercig, amíg a „donE” meg nem jelenik.
4. A konfigurációs adatok törlödnek. Válasszon ki egy programot, vagy kapcsolja ki a készüléket a kilépéshez.
5. Az újrakonfiguráláshoz távolítsa el a készüléket a hOn alkalmazásból, és indítsa el az új párosítási eljárást.

Megjegyzés

Ezt az eljárást csak akkor használja, ha el szeretné adni a készüléket.

Környezettudatos használat

Az energia, a víz, a mosószer és az idő legjobb felhasználása érdekében javasoljuk az ajánlott maximális töltetméretet használatát.
▶ Ne terhelje túl a készüléket (maradjon kézszélességű hézag a ruhanemű felett).
▶ Enyhén szennyezett ruhanemű esetén válassza a Gyors 15' programot.
▶ Az adagolás tekintetében pontosan tartsa be az egyes mosószerekre vonatkozó előírásokat.
Válassza a legalacsonyabb megfelelő mosási hőmérsékletet, a modern mosószerek 60 °C-nál alacsonyabb hőmérsékleten is hatékonyan tisztítanak.
Csak erősen szennyezett töltet esetén emelje az alapértelmezett beállításokat.

Általános információk:

Az Eco 40-60 program képes a 40 °C-on vagy 60 °C-on moshatónak nyilvánított normál szennyezettségű pamut ruhanemű tisztítására ugyanabban a ciklusban; ez a program szolgál az EU környezettudatos tervezésre vonatkozó jogszabályainak való megfelelés kiértékelésére;
Az energiafogyasztás szempontjából a leghatékonyabb programok általában azok, amelyek alacsonyabb hőmérsékleten és hosszabb ideig működnek;
A zajt és a fennmaradó nedvességtartalmat a centrifugálási sebesség befolyásolja: minél nagyobb a centrifugálási sebesség a centrifugálási fázisban, annál nagyobb a zaj és annál alacsonyabb a fennmaradó nedvességtartalom.

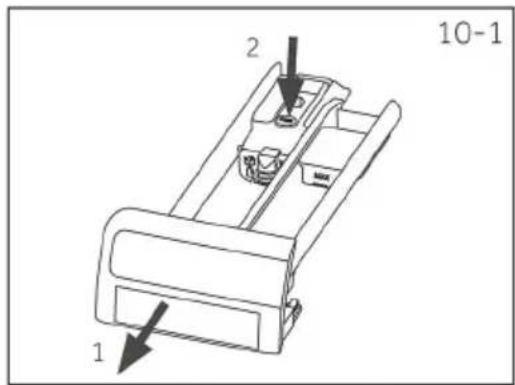

10.1 A mosószeres fiók tisztítása

Mindig ügyeljen arra, hogy a fiók mentes legyen a mosószer maradványoktól. Rendszeresen tisztítsa meg a fiókot (10-1. ábra):

1. Húzza ki a fiókot ütközésig.
2. Nyomja meg a kioldógombot, és távolítsa el a fiókot.
3. Törölje tisztára a kagyló belsejét egy törülközővel.
4. Öblítse ki a fiókot vízzel, amíg tiszta nem lesz, és helyezze vissza a fiókot a készülékbe

10.2 A gép tisztítása

Tisztítás és karbantartás előtt húzza ki a készüléket a konnektorból.
Használjon szappanos folyadékba mártott puha törlőkendőt a gépház (10-2. ábra) és a gumialkatré -szek tisztításához.
▶ Ne használjon szerves vegyszereket vagy korrozív oldószereket.
▶ Engedje meg a csapot, és keressen szivárgást.

10.3 Vízbemeneti szelep és bemeneti szelep szűrője

A vízellátás szilárd anyagok, például mész általi elzáródásának megelőzése érdekében rendszeresen tisztítsa meg a bemeneti szelep szűrőjét.

▶ Húzza ki a tápkábelt, és zárja el a vízellátást.
Csavarja le a bemeneti tömlőt a készülék hátuljáról (10-3. ábra) és a csapról.
▶ Öblítse át a szűrőket vízzel és kefével (10-4. ábra).
▶ Helyezze be a szüröt, és szerelje be a bemeneti tömlöt.

10.4 A dob tisztítása

▶ Távolítsa el a véletlenül kimosott tárgyakat, különösen a fém alkatrészeket, például csapokat, érméket stb. a dobból (9- 5. ábra), mert rozsdás foltokat és károsodásokat okoznak.
▶ A rozsdafoltok eltávolításához használjon klórmentes tisztítószert. Tartsa be a tisztítószer gyártójának figyelmeztetéseit.
▶ A tisztításhoz ne használjon kemény tárgyakat vagy acélgyapotot.
Az eljárás után nyissa ki az ajtót, egy törülközővel távolítsa el a foltokat és a habot a tömítés körül, és tartsa tisztán a tömítés belsejét és külsejét. (10-5. ábra)

10-1 2 1

10.5 Hosszú ideig tartó használaton kívüli állapot

Ha a készülék hosszabb ideig használaton kívül marad:

1. Húzza ki az elektromos dugaszt (10-6. ábra).
2. Kapcsolja ki a vízellátást (10-7. ábra).
3. Nyissa ki az ajtót, hogy megakadályozza a nedvesség és a kellemetlen szagok kialakulását. Használaton kívül hagyja az ajtót nyitva.

A következő használat elött gondosan ellenőrizze a tápkábelt, a vízbemenetet és az elvezetőtömlőt. Győződjön meg róla, hogy minden megfelelően van telepítve, és nincs szivárgás.

10-8 10-9

10.6 Szivattyúszűrő

Havonta egyszer tisztítsa meg a szüröt, és ellenőrizze a szivattyúszüröt, ha például a készülék:

▶ Nem engedi le a vizet.
▶ Nem forog.
▶ Szokatlan zajt tapasztal üzemelés közben.

10-10 10-11

FIGYELMEZTETÉS!

Forrázás veszélye! A szivattyúban lévő víz nagyon forró lehet! Bármilyen művelet előtt bizonyosodjon meg arról, hogy a víz lehült.

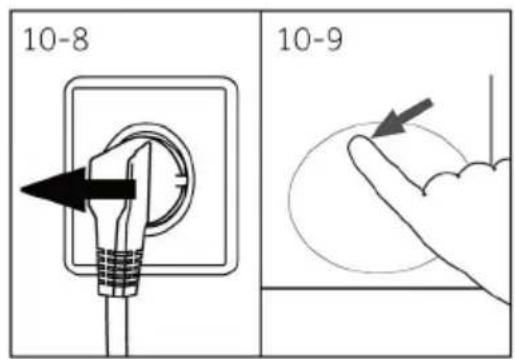

1. Kapcsolja ki és húzza ki a gépet (10-8. ábra).
2. Nyomja meg és nyissa ki a szervizfedelet (10-9. ábra).

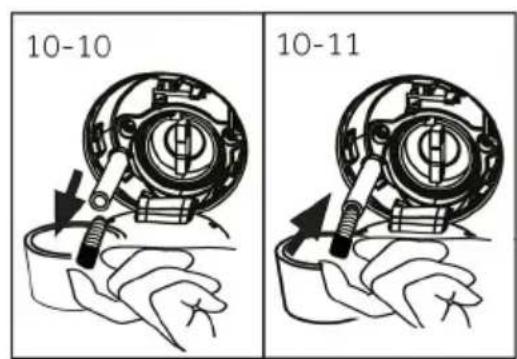

3. Biztosítson egy lapos tartályt a bennmaradt víz felfogására (10-10. ábra). Nagyobb mennyiség is előfordulhat!
4. Húzza ki az elvezetőtömlőt, és tartsa a végét a tartály fölé (10-10. ábra).
5. Vegye ki a tömítődugót az elvezetőtömlőböl (10-10. ábra).
6. A teljes leürités után zárja le az elvezetőtömlőt (10-11. ábra), és nyomja vissza a gépbe.

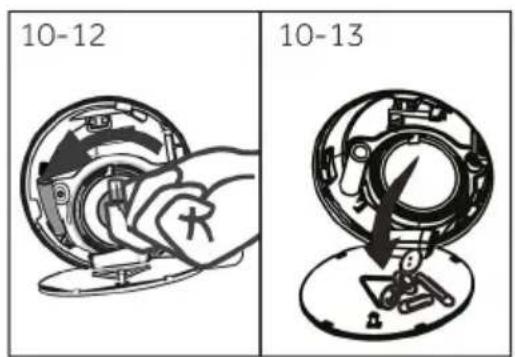

7. Csavarja ki és távolítsa el az óramutató járásával ellentétes irányban a szivattyúszűrőt (10-12. ábra).
8. Távolítsa el a szennyeződéseket és a lerakódásokat (10-13. ábra).

10-12 10-13

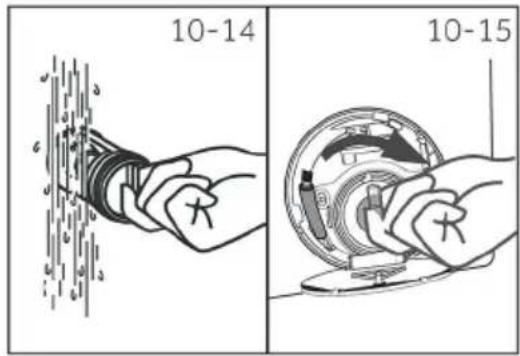

1. Óvatosan tisztítsa meg a szivattyúszüröt, pl. vízsugár alatt (10-14. ábra).

2. Tisztítás után szerelje vissza a fogantyút, és szorítsa meg, amíg már nem forgatható. Ekkor a fogantyú függőleges helyzetben található (10-15. ábra).

3. Tegye vissza a szervizfedelet.

10-14 10-15

VIGYÁZAT!

▶ A szivattyúszűrő tömítésének tisztának és sértetlennek kell lennie. Ha nem szorítja meg teljesen a fedelet, a víz kifolyhat.
▶ A szűrőnek a helyén kell lennie, ellenkező esetben szivárgás jelentkezhet.

10.7 Szürörács

1. Nyomja meg a piheszűrő eltávolítása gombot, és húzza ki a szűrödobozt.

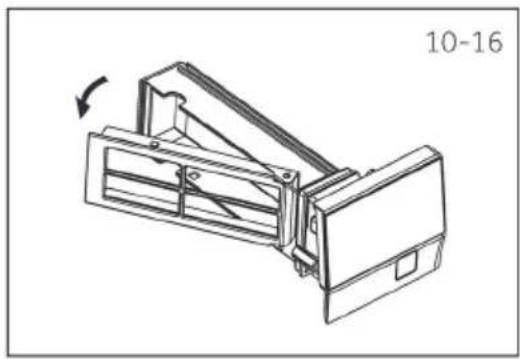

2. Nyissa ki a szürörácsot a szürödoboz végénél (10-16. ábra).
3. Kefével tisztítsa meg a szűrőrácsot, és távolítsa el a pihéket a doboz belsejéből.
4. Tisztítás után szerelje vissza a szűrőrácsot a gépbe.

Számos felmerülő probléma megoldhat egyedül, különleges szakértelem nélkül. Problema esetén kérjük, ellenőrizze az összes feltüntetett lehetőséget, és kövesse az alábbi utasításokat, mielött kapcsolatba lépne a vevőszolgálattal. Lásd ÜGYFÉLSZOLGÁLAT.

FIGYELMEZTETÉS!

▶ Karbantartás előtt kapcsolja ki a készüléket, és válassza le a hálózati csatlakozódugaszt a hálózati aljzatból.
Az elektromos berendezéseket csak szakképzett elektromos szakemberek szervizelhetik, mivel a nem megfelelő javítások jelentős következményes károkat eredményezhetnek.
A sérült tápkábelt a veszély elkerülése érdekében cseréltesse ki a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel.
▶ A végfelhasználó biztonsága érdekében nem javasoljuk a saját kezű vagy nem szakember által végrehajtottjavítást. Kérjük, vegye fel a kapcsolatot egyvevőszolgálattal.

11.1 Információs kódok

A következő kódok csak a mosási ciklusra vonatkozó információkként jelennek meg. Esetükben nincs szükség intézkedések végrehajtására.

Kód	Üzenet
1:25	A fennmaradó mosási ciklusidő 1 óra 25 perc.
6:30	A hátralévő mosási idő a kiválasztott befejezési időkésleltetéssel együtt 6 óra 30 perc.
AUTO	Az automatikus terhelésérzékelés működik; csak egyes programok esetén.
End	A mosási ciklus befejeződött. A készülék automatikusan kikapcsol.
Lock	Az ajtó magas vízszint, magas vízhőmérséklet vagy centrifugálási ciklus miatt zárva van.
OFF	A hangjelzés ki van kapcsolva.
ON	A hangjelzés be van kapcsolva.
CLOF	A funkciógombok letiltott állapotban vannak. A programmódosítás nem lehetséges.

11.2 Hibaelhárítás a kijelzett kóddal

Probléma	Ok	Megoldás
CLR FLtr	Vízelvezetési hiba, a víz nem távozik teljes mértékben 6 percen belül.	Tisztítsa meg a szivattyúszűrőt.Ellenőrizze az elvezetőtömlő telepítését.
E2	Zárási hiba.	Csukja be megfelelően az ajtót.
E4EB	A fő mosóvíz-bemeneti szakaszban és az öblítővíz-bemeneti szakaszban a víz nem éri el a beállított szintet a beállított idő utánAz elvezetőtömlő önleeresztő.Vízvédelmi szint hiba.	Győződjön meg arról, hogy teljesen kinyitotta a csapot, és hogy normális viznyomás áll rendelkezésre.Ellenőrizze az elvezetőtömlő telepítését.Lépjen kapcsolatba a vevőszolgálattal.
Eb	Beszorulás-érzékelés	Nyissa ki az ajtót, és helyezze át a ruhákat, ha a ruhák beszorultak az ajtóba. Ha a probléma továbbra is megoldatlan, kapcsolja le a vizet és az áramellátást, és lépjen kapcsolatba a vevőszolgálattal.
E12	A szárítási vízszint túl magas.	Lépjen kapcsolatba a vevőszolgálattal.
F3	Hőmérséklet érzékelő hiba.	Lépjen kapcsolatba a vevőszolgálattal.
F4	Fűtőelem hiba.	Lépjen kapcsolatba a vevőszolgálattal.
F7	Motorhiba.	Lépjen kapcsolatba a vevőszolgálattal.
F9	Szárítási hőmérséklet érzékelő hiba.	Lépjen kapcsolatba a vevőszolgálattal.
FA	Vízszint érzékelő hiba.	Lépjen kapcsolatba a vevőszolgálattal.
FCO/FCI/FC2/FC3/FC6	Rendellenes kommunikáció hiba.	Lépjen kapcsolatba a vevőszolgálattal.
Fd	Szárítási fűtőelem hiba.	Lépjen kapcsolatba a vevőszolgálattal.
FE	Szárítómotor hiba.	Lépjen kapcsolatba a vevőszolgálattal.
FH	Az lot modul konfigurálása sikertelen.	Lépjen kapcsolatba a vevőszolgálattal.
EGI	A drótból készült törmelékszűrőt nem szerelte be megfelelően.	Bizonyosodjon meg arról, hogy a szűrőt megfelelően beszerelte.

11.3 Hibaelhárítás kijelzett kód nélkül

Probléma	Ok	Megoldás
A mosógép nem működik.	A program még nem indult el.Az ajtó nincs megfelelően bezárva.A gép nincs bekapcsolva.Áramkimaradás.A gyermekzár éles.	Ellenőrizze a programot, és indítsa el.Csukja be megfelelően az ajtót.Kapcsolja be a gépet.Ellenőrizze az áramellátást.Kapcsolja ki a gyermekzárat.
A mosógép nem töltődik fel vízzel.	Nincs viz.A bementi tömlő összenyomódott.A bemeneti tömlő szűrője eltömődött.A víznyomás nem éri el a 0,03 MPa értéket.Az ajtó nincs megfelelően bezárva.Vízellátási hiba.	Ellenőrizze a vízcsapot.Ellenőrizze a bemeneti tömlőt.Tisztítsa meg a bemeneti tömlő szűrőjét.Ellenőrizze a víznyomást.Csukja be megfelelően az ajtót.Biztosítsa a megfelelő vízellátást.
A gép feltöltés közben ürít.	Az elvezetőtömlő magassága nem éri el a 80 cm-t.Az elvezetőtömlő vége vízbe érhet.	Ugyeljen arra, hogy a leeresztő tömlő magassága 80 és 100 cm között legyenGyőződjön meg arról, hogy az elvezetőtömlő nem ér vízbe.
Vízelvezetési hiba.	Az elvezetőtömlő eltömődött.A szivattyúszűrő eltömődött.Az elvezetőtömlő vége 100 cm-nél magasabban található a padlószint-hez képest.	Dugaszolja ki az elvezetőtömlőt.Tisztítsa meg a szivattyúszűrőt.Bizonyosodjon meg az elvezetőtömlő megfelelő telepítéséről.
Erős rezgés centrifugálás közben.	Nem távolította el az összes szállítási rögzítőcsavart.A készülék nem áll stabilan.A gép terhelése nem megfelelő.	Távolítsa el az összes szállítási rögzítőcsavart.Biztosítsa a szilárd talajt és a vízszintes pozíciót.Ellenőrizze a töltet súlyát és egyensúlyát.
A működés leáll a mosási ciklus befejezése előtt.	Vízellátással vagy elektromos tápellátással kapcsolatos hiba.	Ellenőrizze az áram- és vízellátást.
A működés egy ideig leáll.	A készülék megjelenít egy hibakódot.A problémát a töltet eloszlása okozza.A program áztatási ciklust hajt végre.	Vegye figyelembe a kijelzett kódokat.Csökkentse a töltetet vagy módosítsa.Törölje a programot, majd indítsa újra.
Túlzott hab jelentkezik a dobban és/vagy a mosószeres fiókban.	A mosószer nem megfelelő.Túl sok mosószert adott hozzá.	Ellenőrizze a mosószerekre vonatkozó ajánlásokat.Csökkentse a mosószer mennyiségét.
Automatikusan módosul a mosási idő.	A készülék módosítja a mosóprogram időtartamát.	Ez normális, és nem kihatással a működésre.
Sikertelencentrifugálás.	Kiegyensúlyozatlan a ruhaneműtöltet.	Ellenőrizze a gépben lévőtöltetet és a ruhaneműket, ésfuttasson újra egy centrifugálási programot.
Elégtelen mosási eredmény.	Nem megfelelő programot választotta szennyezettség mértékéhezElégtelen mennyiségű mosószertadott hozzá.Túllépte a maximális terhelést.A ruhák egyenetlenül oszlottak el adobban.	Válasszon egy másik programot.Válassza ki a mosószert aszennyezés mértékének és agyártói előírásoknak megfelelően.Csökkentse a töltet méretét.Terítse szét a ruhákat.
A ruhákon mosópor maradványoktalálhatók.	A mosószer oldhatatlan részecskéifehér foltokként a ruhákon marad-hatnak.	Végezzen extra öblítést.Próbálja meg kefével eltávolítania pontokat a száraz ruháról.Válasszon másik mosószert.
A ruhákon szürke foltok vannak.	Ezt zsírok, például olajok, krémekvagy kenőcsök okozzák.	Előkezelje a ruhaneműt valamilyenspeciális tisztítószerrel.

Megjegyzés: Habképződés

Ha a centrifugálási ciklus során túl sok habot észlel, a motor leáll, és a leeresztő szivattyú bekapcsol 90 másodpercre. A készülék 3-szor próbálkozik a hab eltávolításával, ha ezek a próbálkozások sikertelenek, a program centrifugálás nélkül befejeződik.

Ha a hibaüzenetek a megtett intézkedések után is újra megjelennek, kapcsolja ki a készüléket, válassza le a hálózati tápellátásról, és vegye fel a kapcsolatot az ügyfélszolgálattal.

11.4 Áramkimaradás esetén

A készülék elmenti az aktuális programot és annak beállítását. Az áramellátás helyreállítása után a program folytatódik.

Ha az áramkimaradás megszakít egy mosási programot, a készülék automatikusan meggátolja az ajtónyitást. A ru-hák eltávolításakor vízszint nem lehet látható az ajtóüve-gen keresztül. - Égési sérülések veszélye! A vízszintet csökkentse le a „Szivattyúszűrő” részben leírtak szerint.

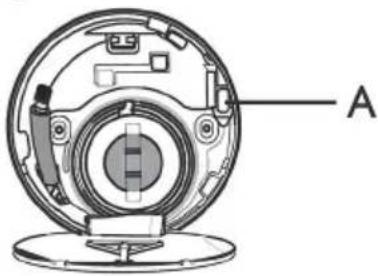

Addig ne húzza meg a kart (A) a szervizfedél alatt (11 -1. ábra), amíg a készülék az ajtót finom kattanással ki nem nyitja. Ezután szerelje vissza az összes alkatrészt.

11-1

A

Ha a mosógép biztonságos állapotban van (a vízszint az ablak alatt található adottávolságra, a dob hőmérséklete nem éri el az 55 °C-ot, a belső dob nem fordult el), kinyithatja a gép ajtaját.

12.1 További műszaki adatok

	HWD50-BP12307U1
Feszültség (V)	220-240 V-/50 Hz
Áramerősség (A)	10
Max. teljesítmény (W)	1800
Víznyomás (MPa)	0,03≤P≤1
Nettó tömeg (kg)	52

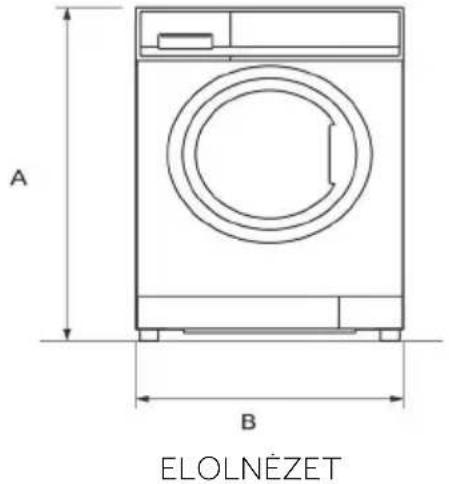

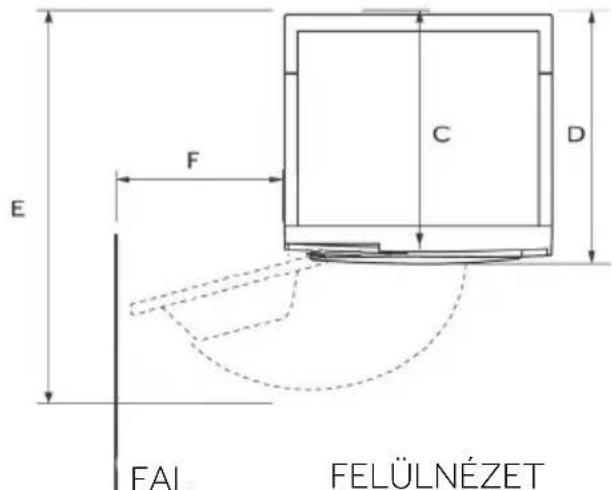

12.2 Termék méretei

A B ELOLNÉZET

E F C D FAL FELÜLNÉZET

TERMÉK MÉRETEI		HW50-BP12307U1
A	A termék teljes magassága (mm)	700
B	A termék teljes szélessége (mm)	510
C	A termék teljes mélysége (a fő vezérlőpult méretével) (mm)	461
D	A termék teljes mélysége (mm)	487
E	Mélység nyitott ajtóval (mm)	875
F	Minimális ajtóhézag a szomszédos falig mm	140

Megjegyzés: A mosógép pontos magassága annak függvényében változik, hogy a lábakat mekkora távolságra állította be a gép aljától. A mosógép telepítési helyének a készülék méreteihez képest legalább 40 mm-rel szélesebbnek és 20 mm-rel mélyebbnek kell lennie.

12.3 Szabványok és irányelvek

Ez a termék megfelel az összes vonatkozó EK-irányelv követelményeinek és a vonatkozó harmonizált standardoknak, amelyek a CE-jelölés feltételeire vonatkoznak.

Javasoljuk a Haier ügyfélszolgálat és az eredeti pótalkatrészek igénybe vételét, a háztartási mosógép számára legalább 10 évig biztosítjuk a pótalkatrészeket. Ha problémája van a készülékkel, kérjük, először tekintse át a HIBAELHÁRÍTÁS részt. Ha abban nem talál megoldást, az alábbiakhoz fordulhat:

▶ a helyi viszonteladóhoz.
a www.haier-europe.com Szerviz és támogatás területhez, ahol telefonszámokat és GYIK részt talál, és ahol aktiválhatja a szervizigényét.

Konkrét termékinformációkért, kérjük, jelentkezzen be a Haier

https://www.haier-europe.com/en_GB/technical-assistance/hivatalos weboldalán, és keressen rá az Ön által használt modellre, kattintson a termékre a részletes oldal megnyitásához, majd kattintson a „dokumentumok" gombra a felhasználói kézikönyv letöltéséhez. A termékinformációkat ezen az oldalon is megtalálhatja.

A modellinformációk a termékcímkén feltüntetett modellazonosítóra keresve érhetők el a termékadatbázisban, a https://eprel.ec.europa.eu/ címen.

Ha kapcsolatba szeretne lépni a szerviz részlegünkkel, győződjön meg arról, hogy a következő adatok rendelkezésre állnak.

Az információk megtalálhatók a készülék adattábláján.

Modell ____ Sorozatszám ____

Jótállási igény esetén ellenőrizze a termékhez mellékelt jótállási jegyet is.

Általános üzleti kérdések ügyében, kérjük, forduljon az alábbi európai címekhez:

Európai Haier címek

Ország *	Postacím	Ország *	Postacím
Olaszország	Haier Europe Trading SRLVia De Cristoforis, 12 21100VereseITALY	Franciaország	Haier France sas53 Boulevard Ornano-Pleyad 393200 Saint DenisFRANCE
Spanyolor szágPortugália	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Belgium-FRBelgium-NLHollandiaLuxemburg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
Németor szágAusztria	Haier Deutschland GmbHKonrad-Zuse-Platz 681829 MünchenNÉMETORSZÁG	LengyelországMagyarországGörögországRomániaOroszország	Haier Poland Sp. zo.o. Al.Jerozolimskie 181B02-222 WarszawaPOLAND
Egyesült Királyság	Haier Appliances UK Co.Ltd.302 Bridgewater PlaceBirchwood ParkWarringtonWA3 6x	Csehország ésSzlovákia	Haier Europe čR s.r.o.Sokolovska 651/136a,186 00 Praha 8Karlín Czech Republic

*További információkért, kérjük, látogasson el a www.haier.com oldalra.

13-Ügyfélszolgálat

HU

A modellinformációk a termékadatbázisban, a https://eprel.ec.europa.eu/címen érhetők el, a terméken elhelyezett termékcímke modell mezőjében feltüntetett modellazonosítóra keresve; a termékadatbázisban található modellre mutató hivatkozás az egyes modellazonosítók vonatkozásában alább található:
