HASZNÁLATI ÚTMUTATÓ PWS 125 I9 PARKSIDE

Kezelési és biztonsági utalások Eredeti használati utasítás fordítása

i

HU Kezelési és biztonsági utalások Oldal 237

A 1 2 3 4 5 6 7 14 8 13 12 11 10 1 9 9

B ≥ 5 mm < 5 mm 15 16 17

C 18 19 23 20 22 21

D 24 12

E 11 12 a 25

F 14 9 9 17 15

Felhasznált figyelmeztető jelzések és szimbólumok..... Oldal 238

Bevezető Oldal 239

Rendeltetésszerű használat .... Oldal 239

A csomagolás tartalma.... Oldal 239

A részegységek leírása.... Oldal 239

Müszaki adatok.... Oldal 240

Biztonsági utasítások .... Oldal 241

Általános biztonsági utasítások elektromos szerszámokhoz ..... Oldal 241

Biztonsági utasítások a csiszolóhoz.... Oldal 244

Biztonsági utasítások a sarokcsiszolóhoz .... Oldal 245

A rezgés és a zaj csökkentése .... Oldal 249

Teendők vészhelyzet esetén.... Oldal 250

További kockázatok .... Oldal 250

Utasítások a munkához .... Oldal 250

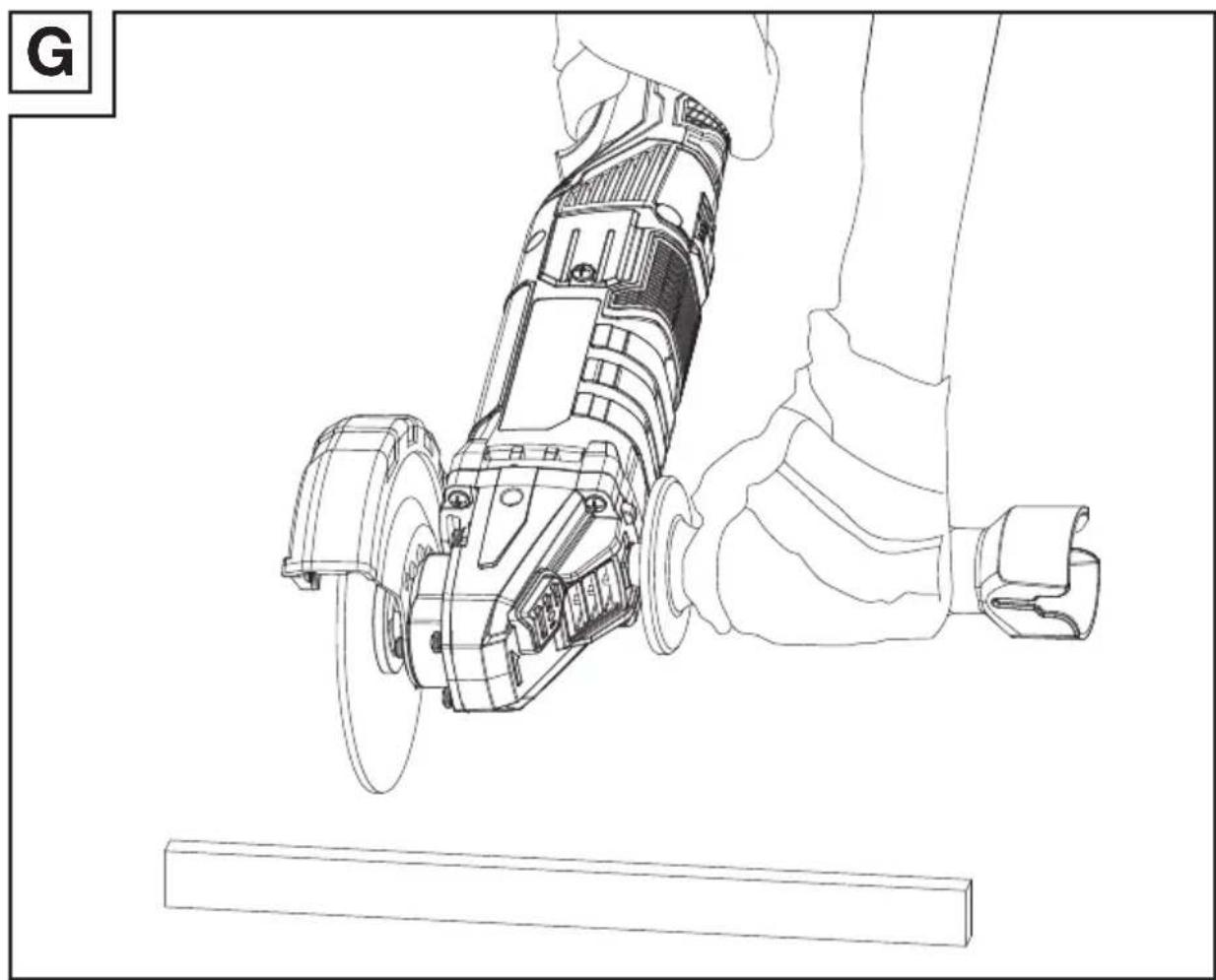

Vágás (G ábra) .... Oldal 251

Nagyoló csiszolás (H ábra).... Oldal 251

A szorítókulcs tárolása .... Oldal 251

Összeszerelés .... Oldal 251

A fogó felszerelése (A ábra) .... Oldal 251

A védőfedél beállítása/leszerelése (D ábra) .... Oldal 252

A védőfedél feltétének felszerelése/leszerelése (E ábra) .... Oldal 252

Korong felszerelése/leszerelése (F ábra). Oldal 252

Kezelés.... Oldal 253

Be- és kikapcsolás .... Oldal 254

Folyamatos működés .... Oldal 254

Hibaelhárítás .... Oldal 255

Tisztítás és karbantartás .... Oldal 256

Tisztítás.... Oldal 256

Karbantartás (C ábra) .... Oldal 256

Tárolás .... Oldal 256

Mentesítés .... Oldal 257

Garancia.... Oldal 257

Garanciális ügyek lebonyolítása.... Oldal 258

Szerviz .... Oldal 258

EU-megfelelőségi nyilatkozat .... Oldal 259

Felhasznált figyelmeztető jelzések és szimbólumokEbben a használati útmutatóban, a csomagoláson és az adattáblán az alábbi figyelmeztető jelzések láthatók:
	VESZÉLY! Ez a szimbóluma „Veszély” szó mellett nagykockázati tényezőre hívjafel a figyelmet, melyet hanem kerülnek el, az súlyossérülésekhez vagy halálesethezvezet.		VIGYÁZAT! Ez a szimbóluma „Vigyázat” szó mellettalacsony kockázati tényezőrehívja fel a figyelmet, melyetha nem kerülnek el, az kisebbvagy mérsékelt sérülésekhezvezethet.
	FIGYELMEZTETÉS! Ez aszimbólum a „Figyelmeztetés”szó mellett közepes kockázatitényezőre hívja fel a figyelmet,melyet ha nem kerülnek el, azsúlyos sérülésekhez vagy akárhalálesethez is vezethet.		Alkatrészek cseréje éstisztítás esetén, valamint hanem használja, kapcsolja kia terméket és válassza le ahálózati áramról.
	Olvassa el a használatiútmutatót.		Váltóáram/-feszültség
	Viseljen védőszemüveget!		A CE-jelzés azt jelzi, hogy atermék megfelel a rá vonatkozóEU előírásoknak.
	II. védelmi osztály (kettősszigetelés)		VIGYÁZAT! Vegye figyelembe abiztonsági utasításokat.
	Viseljen fülvédőt! Használjon porál:
	Viseljen védősisakot!		Húzza ki az elektromoscsatlakozót
	Viseljen védőkesztyűt.		Nedves csiszolásra nemhasználható
	Viseljen csúszásmentesbiztonsági cipőt!		Nem használhatóoldalcsiszoláshoz
	Ne használja, ha sérült Vágásra ne		Jalmas
	Csiszolásra nem alkalmas	[2TY6]	Biztonsági utasításokKezelési utasítások

VIGYÁZAT! Ne érjen a mozgó részekhez.

A védőfedél vágásra nem használható.

Mindig két kézzel kezelje.

SAROKCSISZOLÓ

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

A termék egy fém, beton vagy csempe víz nélküli nagyolására és vágására alkalmas szerszám.
A termék nem alkalmas minden más típusú alkalmazáshoz (pl. csiszolás nem megfelelő csiszolószerszámokkal, csiszolás hűtőközeggel, egészségre veszélyes anyagok, például azbeszt csiszolása vagy vágása).
A termék otthoni barkácsolásra használható. Nem alkalmas tartós, üzleti célú használatra. A terméket felnőttek használhatják. 16 év alattiak a terméket kizárólag felügyelet alatt használhatják.
A gyártó nem vállal felelősséget a termék rendeltetésszerű használatából vagy helytelen kezeléséből fakadó károkért.

A csomagolás tartalma

⚠️ FIGYELMEZTETÉS!

A termék és a csomagolóanyagok nem játékszerek! Gyermekek nem játszhatnak a műanyag zacskókkal, fóliákkal és az apró alkatrészekkel! Lenyelés és fulladás veszélye!

1 Sarokcsiszoló
1 Fogó
1 Védőfedél
1 Szorítókulcs
1 Vágókorong
2 Pót szénkefe

1 Használati útmutató

A részegységek leírása

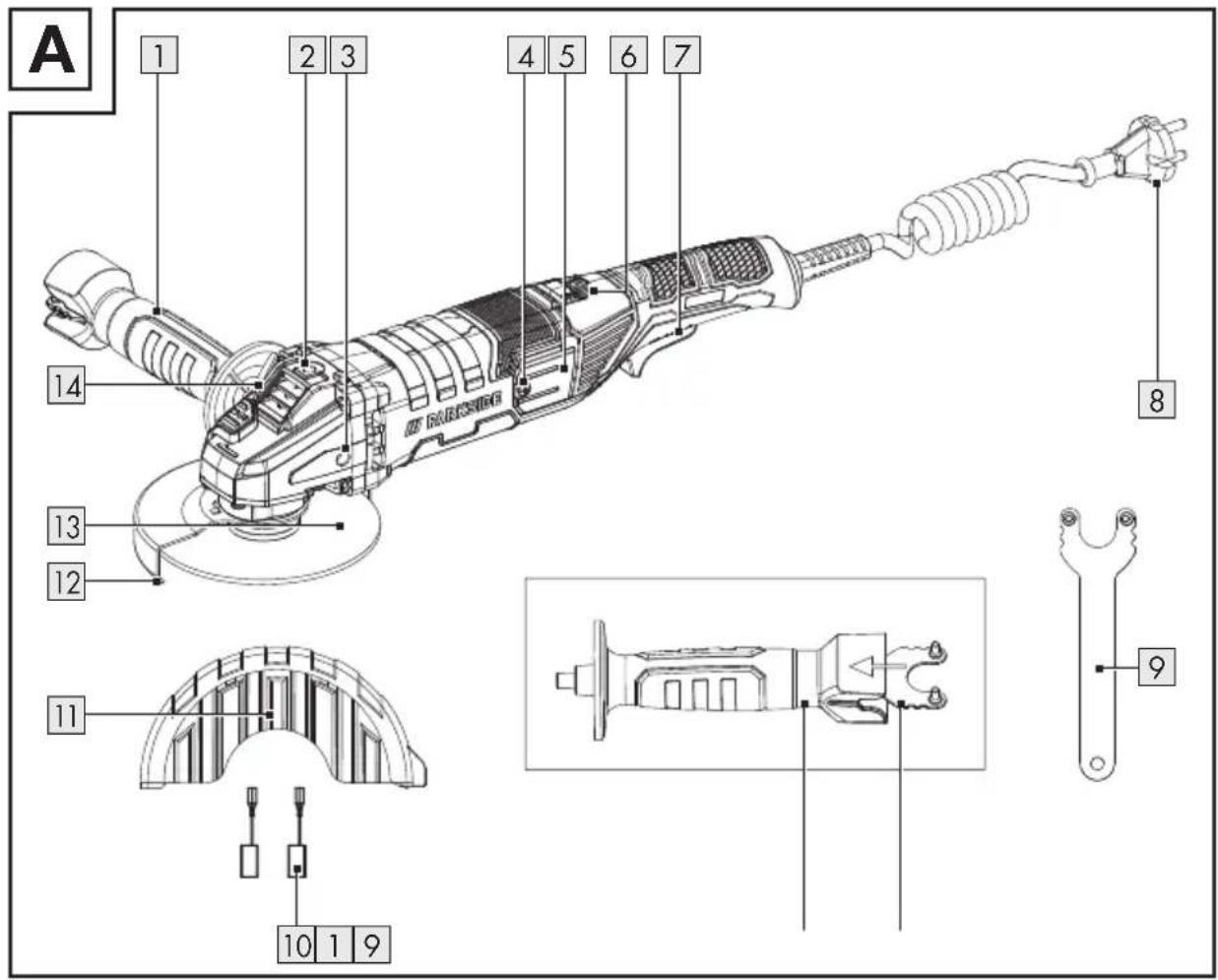

A ábra:

1 Fogó
2 A fogó menete
3 A fogó menete
4Csavar
5 Karbantartó fedél
6 Sebesség-szabályozó
7 Be-/kikapcsoló gomb kapcsolózárral
8 Elektromos csatlakozó
9 Szorítókulcs
10Pót szénkefék
11 A védőfedél feltéte
12 Védőfedél

13 Vágókorong
14 Orsórögzítő gomb

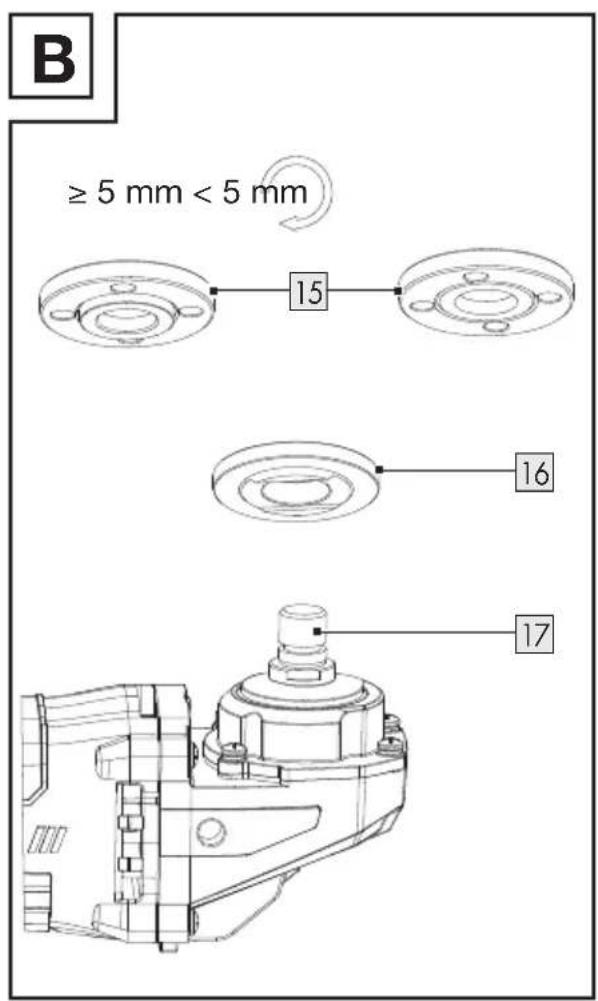

B ábra:

15Szorítóanya

16 Illesztőkarima

17 Tartóorsó

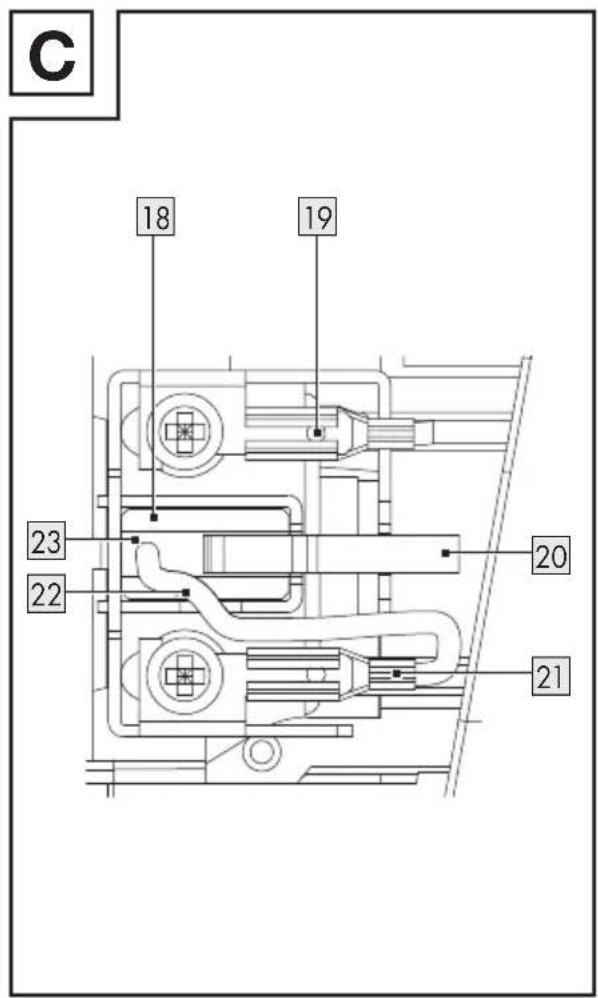

C ábra:

18A nyomórugó hornya
19 Érintkezőpapucs
20Nyomórugó
21 Érintkeződugó
22Csatlakozó
23Szénkefe

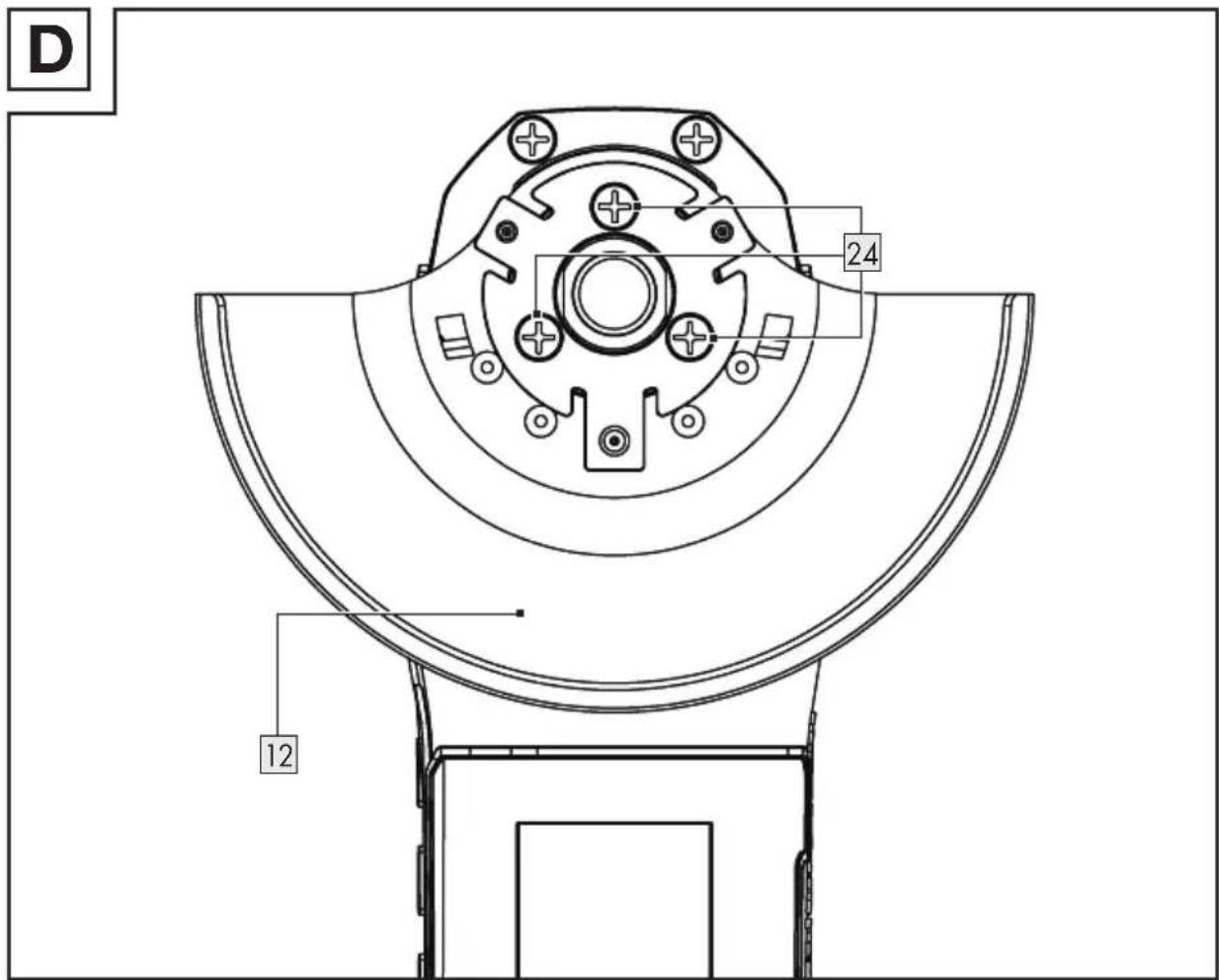

D ábra:

24Csavarok (a védőfedél rögzítéséhez)

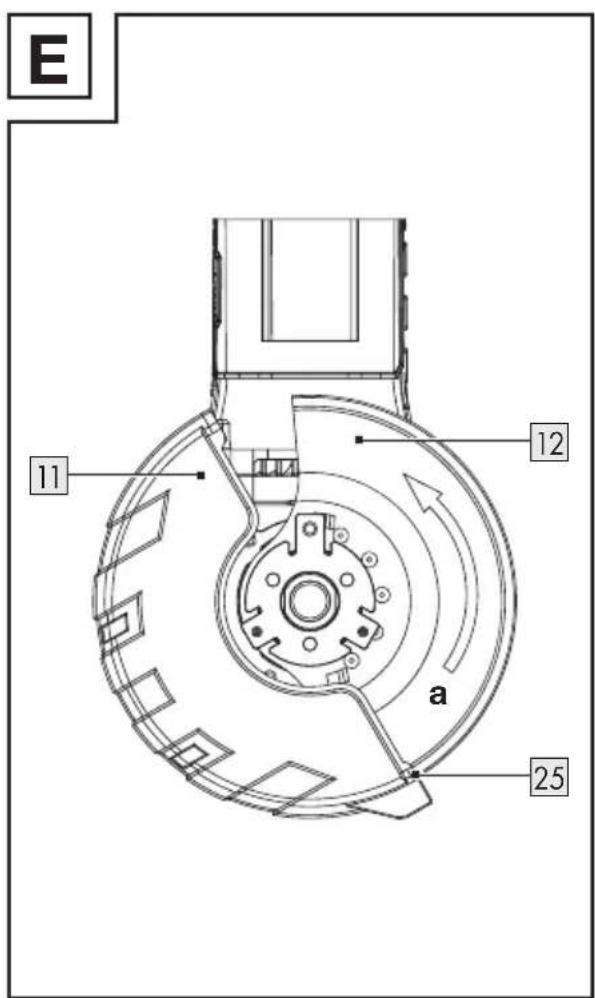

E ábra:

25 Horony

Műszaki adatok

Sarokcsiszoló PWS	125 I9
Névleges bemenőfeszültség: 230 V~, 50 Hz
Bemenőteljesítmény: 1200 W
Üresjárati sebesség(n0): 3000–12000 min	-1
A vágó-/nagyolókorongokméretei:	∅ 125 × 22,23 mm
A vágó-/nagyolókorongok vastagsága:	max. 6 mm
A csiszolóorsómenete: M14
A csiszolóorsómenetének hossza:	max. 12 mm

Védelmi osztály:	II/☐
Védelmi osztály: IPX0
Névlegeskapacitás: max. ∅ 125 mm

Vágókorong (mellékelve)
Üresjáratisebesség n_0 : max. 12200 min ^-1
A korongsebessége: max. 80 m/s*
Külső átmérő: ∅ 125 mm
Furat:	∅ 22,23 mm
Vastagság:	1,2 mm

* A csiszolókorongnak fenn kell tartania a 80 m/s forgási sebességet.

Zajkibocsájtási értékek

A mért értékek meghatározása az EN 62841 szerint történt. Az elektromos szerszám A besorolású zajszintje tipikusan:

Hangnyomásszint L_pA :	93,3 dB
Bizonytalanság K_pA :	3 dB
Hangteljesítményszint L_WA :	101,3 dB
Bizonytalanság K_WA :	3 dB

Rezgési értékek

A rezgési összérték (háromirányú vektorösszeg) megállapítása az EN 62841 szerint történt:

RezgésFőfogó a_h, AG :	6,533 m/s ^2
RezgésSegédfogó a_h :	6,581 m/s ^2
Bizonytalanság K:	1,5 m/s ^2

A megadott értékek a felületcsiszolásra vonatkoznak. Más alkalmazások eltérő rezgési értékekhez vezetnek.

FIGYELMEZTETÉS!

Viseljen fülvédőt!

MEGJEGYZÉS

A megadott rezgési összérték és a megadott zajkibocsátási érték megállapítása egy szabványosított vizsgálati eljárás során került megállapításra, és felhasználható egy elektromos szerszám összehasonlítására egy másikkal.
A megadott rezgési összérték és a megadott zajkibocsátási érték továbbá felhasználható a terhelés előzetes becslésére is.

FIGYELMEZTETÉS!

A rezgés- és zajkibocsátási érték az elektromos szerszám tényleges használata közben eltérhet a megadott értéktől, az elektromos szerszám használati típusától és módjától, különösképpen a megmunkálandó munkadarab típusától függően.

Próbálja a rezgési és a zajterhelést minél kisebbre csökkenteni. A rezgési terhelés csökkentése érdekében többek között a szerszám használata során viseljen kesztyűt, valamint csökkentse a munkaidőt. Ehhez a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos szerszám kikapcsolt állapotban van, vagy amikor be van kapcsolva, de nincs terhelés alatt).

FIGYELMEZTETÉS!

Vékony fémlemezek vagy más, nagy felületű, jól rezgő szerkezetek csiszolása a megadott zajkibocsátási értékeknél jóval (akár 15 dB-lel) magasabb teljes zajkibocsátást eredményezhet. Az ilyen munkadarabok zajkibocsátását a lehető legnagyobb mértékben meg kell fékezni megfelelő intézkedésekel, például nehéz, rugalmas tompító szőnyegek használatával. A megnövekedett zajkibocsátást a zajártalom kockázatértékelésénél és a megfelelő fülvédő kiválasztásánál is figyelembe kell venni.

Biztonsági utasítások

- Általános biztonsági utasítások elektromos szerszámokhoz

FIGYELMEZTETÉS!

Olvasson el minden, ehhez az elektromos szerszámhoz mellékelt biztonsági utasítást, figyelmeztetést, ábrát és műszaki adatot. A biztonsági utasítások és figyelmeztetések figyelmen kívül hagyása áramütéshez, tűzeset-hez és/vagy súlyos sérülésekhez vezethet.

Örizzen meg minden biztonsági utasítást és figyelmeztetést biztonságos helyen későbbi használatra.

A biztonsági utasításokban használt „elektromos szerszám” kifejezés hálózati áramról működő (hálózati kábellel rendelkező) és akkumulátorral működő (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

Munkahelyi biztonság

1) A munkaterület legyen mindig tiszta és jól megvilágított. A rendetlenség vagy a rossz fényviszonyok balesetekhez vezethetnek.
2) Az elektromos szerszámot ne használja robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat keltenek, mely a port vagy a gázokat meggyújthatják.
3) Az elektromos szerszám használata során tartsa a gyermekeket és az egyéb személyeket távol. Ha megzavarják, elveszítheti az elektromos szerszám feletti uralmát.

Elektromos biztonság

1) Az elektromos szerszám hálózati csatlakozójának illenie kell a konnektorba. Ne módosítsa a csatlakozót. Ne használjon adapteres csatlakozódugaszt földelt elektromos szerszámokkal. A módosítás nélküli csatlakozók és a megfelelően illeszkedő konnektorok használatával csökken az áramütés kockázata.

2) Kerülje a testi érintkezést olyan földelt felületekkel, mint például csövek, fütőberendezések, sütők vagy hűtőszekrények. Az áramütés veszélye megnő, ha a teste földelve van.
3) Az elektromos szerszámokat tartsa esőtől, nedvességtől távol. Ha az elektromos szerszám belsejébe víz jut be, az növeli az áramütés kockázatát.
4) Az elektromos vezetéket kizárólag rendeltetésének megfelelően használja, azzal ne szállítsa vagy akassza fel az elektromos szerszámot, illetve ne használja a hálózati csatlakozó kihúzására a konnektorból. Az elektromos vezetéket óvja a hőtől, olajoktól, éles sarkoktól vagy mozgó alkatrészektől. A sérült vagy összetekeredett elektromos vezetékek növelik az áramütés kockázatát.
5) Ha az elektromos szerszámot kültéren használja, csak olyan hosszabbítót használjon, mely kültéri használatra alkalmas. Egy kültéri használatra alkalmas hosszabbító használata csökkenti az áramütés kockázatát.
6) Ha elkerülhetetlen, hogy az elektromos szerszámot nedves környezetben használják, használjon egy maradékáram-megszakítót. Maradékáram-megszakító használata lecsökkenti az áramütés kockázatát.

Személyes biztonság

1) Az elektromos szerszám használata során legyen körültekintő, figyeljen arra, mit tesz, dolgozzon tudatosan. Ne használjon elektromos szerszámokat kábítószer, alkohol vagy gyógyszerek hatása alatt. Az elektromos szerszám használata során csupán egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet.

2) Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. A személyes védőfelszerelés, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő – az elektromos szerszám használatától függően – lecsökkenti a sérülések kockázatát.

3) Ügyeljen arra, hogy az elektromos szerszám ne tudjon akaratlanul elindulni. Mielőtt az elektromos szerszámot az elektromos hálózatra és/vagy akkumulátorhoz csatlakoztatná, kézbe venné vagy mozgatná, ellenőrizze, hogy az ki van-e kapcsolva. Ha az elektromos szerszám szállítása során az ujját a bekapcsológombon tartja, illetve ha az elektromos szerszám bekapcsolt állapotban van és az elektromos hálózatra csatlakozik, az balesetekhez vezethet.

4) Az elektromos szerszám bekapcsolása előtt a beállító szerszámokat, csavarkulcsokat távolítsa el. Ha egy szerszám vagy egy kulcs az elektromos szerszám egy forgó részébe kerül, az sérüléseket okozhat.

5) Kerülje a szokatlan testhelyzeteket. Álljon biztosan és mindig őrizze meg az egyensúlyát. Így képes lesz az elektromos szerszámot szokatlan helyzetekben is az irányítása alatt tartani.

6) Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, ruházatát és a kesztyűjét tartsa a forgó alkatrészektől távol. A laza ruházatot, ékszereket vagy hajat a készülék mozgó részei elkaphatják.

7) Ha porelszívó vagy porgyűjtő berendezések vannak felszerelve, azok csatlakoztatása és használata legyen megfelelő. A porelszívó berendezések használata csökkenti a por okozta kockázatokat.

8) Kerülje a hamis biztonságérzetet, és ne hagyja figyelmen kívül az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor sem, ha a gyakori használatnak köszönhetően azok kezelésében már tapasztalt. A figyelmetlen kezelés a pillanat törtrésze alatt is sérülésekhez vezethet.

Az elektromos szerszám használata és kezelése

1) Ne terhelje túl az elektromos szerszámot. Az adott munkához az arra alkalmas elektromos szerszámot használja. A megfelelő elektromos szerszám jobban és biztonságosabban dolgozhat, ha azt a megfelelő teljesítmény-tartományon belül használja.

2) Ne használjon meghibásodott kapcsolóval rendelkező elektromos szerszámot. Ha egy elektromos szerszámot nem lehet be- vagy kikapcsolni, az veszélyes és szerelésre szorul.

3) A készülék beállítási műveletei, szerszámbetétek cseréje valamint az elektromos szerszám tárolása előtt húzza ki a hálózati csatlakozót a konnektorból és/vagy vegye ki a kivehető akkumulátort. Ezzel az óvintézkedéssel megelőzi az elektromos szerszám akaratlan bekapcsolását.
4) A használaton kívüli elektromos szerszámokat tartsa gyermekek számára nem elérhető helyen. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik azzal kapcsolatban nem rendelkeznek tapasztalattal vagy nem olvasták el ezeket az utasításokat. Az elektromos szerszámok tapasztalatlan kezekben veszélyesek.
5) Ápolja az elektromos szerszámokat és a szerszámbetéteit gondosan. Ellenőrizze a mozgó részek kifogástalan működését, hogy azok nem ragadnak-e be, hogy vannak-e törött vagy sérült alkatrészek, és hogy az elektromos szerszám működését semmi sem befolyásolja. A sérült alkatrészeket az elektromos szerszám használatba vétele előtt meg kell javíttatni. Sok baleset okozója az elektromos szerszámok gondatlan karbantartása.
6) Gondoskodjon a vágószerszámok élességéről és tisztaságáról. A gondosan ápolt, éles pengékkel rendelkező vágószerszámok kevésbé hajlamosak a beragadásra, és könnyebben irányíthatóak.

7) Az elektromos szerszámot, annak alkatrészeit, szerszámbetéteit stb. ezen útmutató szerint használja. Ennek során vegye figyelembe a munka körülményeit és az elvégzendő feladatot. Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzetekhez vezethet.
8) Tartsa a fogantyúkat és a fogófelületeket szárazon, tisztán, olajoktól és zsiradékoktól mentesen. A csúszós fogantyúk és fogófelületek miatt nem biztosítható az elektromos szerszám biztonságos kezelése és irányítása váratlan helyzetekben.

Javítás

1) Az elektromos szerszám javítási munkálatait bízza képzett szakemberre, és csak eredeti pótalkatrészeket használjon. Így gondoskodhat az elektromos szerszám biztonságos működésének megőrzéséről.

- Biztonsági utasítások a csiszolóhoz

⚠️ FIGYELMEZTETÉS!

Az olyan anyagokból származó por, mint például az ólomtartalmú festékek, egyes faanyagok és fémek, egészségre ártalmas lehet.
Ezekkel a porokkal történő érintkezés, vagy ezek belélegzése a kezelőt vagy a közelben lévő személyeket veszélyeztetheti.

⚠️ FIGYELMEZTETÉS!

Viseljen védőszemüveget és porálarcot!

- Biztonsági utasítások a sarokcsiszolóhoz

Általános biztonsági utasítások csiszoláshoz és vágáshoz

1) Ez az elektromos szerszám használható csiszolóként és darabológépként is. Vegyen figyelembe a készülékhez mellékelt minden biztonsági utasítást, figyelmeztetést, ábrát és adatot. Az alábbi figyelmeztetések figyelmen kívül hagyása áramütéshez, tűzesethez és/vagy súlyos sérülésekhez vezethet.

2) Az elektromos szerszám nem alkalmas csiszolópapíros csiszolásra, drótkefével történő munkára, polírozásra vagy lyukak vágására. Az elektromos szerszám rendeltetésétől eltérő használati módok veszélyekhez és sérülésekhez vezethetnek.

3) Ne használja az elektromos szerszámot olyan célra, amelyre nem kifejezetten tervezték, és amelyre a gyártója nem szánta. Az ilyen átalakítás az irányítás elvesztéséhez és súlyos testi sérülésekhez vezethet.

4) Ne használjon olyan szerszámbetétet, melyeket a gyártó nem kifejezetten ehhez az elektromos szerszámhoz szánt és megadott. Csak azért, mert egy alkatrészt rá tud rögzíteni az elektromos szerszámra még nem jelenti azt, hogy a használat biztonságos lesz.

5) A szerszámbetét megengedett fordulatszámának legalább olyan magasnak kell lennie, mint az elektromos szerszámon megadott legmagasabb fordulatszám. Ha egy alkatrész a megengedettnél gyorsabban forog széttörhet és elrepülhet.

6) A szerszámbetét külső átmérőjének és vastagságának meg kell felelnie a elektromos szerszám megadott méreteinek. Rosszul méretezett szerszámbetéteket nem lehet megfelelő védelemmel ellátni és irányítani.

7) A szerszámbetét rögzítéséhez használt méreteknek meg kell egyezniük az elektromos szerszám rögzítőelemeinek méreteivel. Az olyan szerszámbetétek, melyeket nem rögzítettek pontosan az elektromos szerszámhoz, egyenetlenül forognak, erősen rázkódnak, és könnyen el lehet veszteni felettük az irányítást.

8) Ne használjon sérült szerszámbetéteket. A szerszámbetét, például csiszolókorong minden használata előtt ellenőrizze, hogy az nem szilánkosodott vagy repedezett-e meg, hogy a csiszolótányéron nincsenek-e repedések, kopások vagy az elhasználódás jelei. Ha az elektromos szerszám vagy a szerszámbetét leesett, ellenőrizze, hogy az sérült-e, vagy használjon helyette egy ép szerszámbetétet. Miután ellenőrizte és felhelyezte a szerszámbetétet, tartsa azt úgy, hogy mind Ön, mind pedig a közeli személyek a forgó szerszámbetét forgási síkján kívül essenek, majd járassa a készüléket 1 percig a legmagasabb fordulatszámon. Ha a szerszámbetét hibás, ezalatt a próbajárat alatt eltörik.

9) Viseljen személyi védőfelszerelést. Az alkalmazásnak megfelelően viseljen arc- vagy szemvédőt, illetve védőszemüveget. Ahol szükséges, viseljen porálarcot, fülvédőt, védőkesztyűt vagy olyan védőkötényt, amely megvédi Önt a kisebb szilánkoktól és anyagdaraboktól. Óvja szemeit a szétreppenő törmelékektől, melyek a különböző alkalmazások során keletkeznek. Ahol az adott alkalmazás során por keletkezik, viseljen porálarcot vagy légzésvédőt. Ha túl nagy zajnak van kitéve, halláskárosodást szenvedhet.

10) Ügyeljen arra, hogy a kívülállók a munkaterülettől biztonságos távolságban legyenek. Mindenki, aki a munkaterületre lép, viseljen védőfelszerelést. A munkadarabok törmelékei vagy a megtört szerszámbetétek elrepülhetnek, és a közvetlen munkaterületen kívül is sérüléseket okozhatnak.

11) Az elektromos szerszámot csak a szigetelt fogófelületeinél tartsa, ha olyan munkákat végez, melyek során a szerszámbetét a rejtett elektromos vezetékhez vagy a saját elektromos vezetékéhez érhet.

Feszültség alatt lévő vezetékekkel történő érintkezés során a készülék fém részei is feszültség alá kerülnek, ami áramütéshez vezethet.

12) Az elektromos vezetéket tartsa a forgó szerszámbetéttől távol. Ha elveszíti a készülék feletti uralmát, az elektromos vezetéket átvághatja vagy becsípheti, és a keze vagy a karja a forgó szerszámbetétbe kerülhet.

13) Soha ne tegye le az elektromos szerszámot addig, míg a szerszámbetét teljes mértékben le nem állt. A forgó szerszámbetét a felülethez érhet, mely során könnyen elveszítheti az elektromos szerszám felett az irányítást.

14) Ne járassa az elektromos szerszámot, amíg azt szállítja. A forgó szerszámbetét véletlenül elkaphatja a ruházatát, majd a testébe is fúródhat.

15) Rendszeresen tisztítsa meg a elektromos szerszám szellőzőnyílásait. A motor ventilátora beszívja a port a burkolat alá, és ha a fémes por nagy mértékben felgyülemlik, az elektromos veszélyeket okozhat.

16) Ne használja az elektromos szerszámot éghető anyagok közelében. A szikrák az ilyen anyagokat begyújthatják.

17) Ne használjon olyan szerszámbetéteket, amelyek hűtőfolyadékokat igényelnek. Víz vagy hűtőfolyadékok használata áramütéshez vezethet.

További biztonsági utasítások minden alkalmazáshoz – a visszarúgásra vonatkozó biztonsági utasítások:

A visszarúgás egy hirtelen reakció, melyet egy becsípődött vagy beakadt forgó szerszámbetét, például csiszolókorong, csiszolótányér stb. okoz. A becsípődés vagy elakadás a forgó szerszámbetét hirtelen leállásához vezet. Ennek következtében az irányítást vesztett elektromos szerszám a szerszámbetét forgásirányával szemben kezd el forogni az elakadási ponttól.

Ha például egy csiszolókorong a munkadarabba szorul vagy abban elakad, a csiszolókorong széle, amely a munkadarabba mélyed elszorulhat, ezáltal a csiszolókorong kitörhet, vagy visszarúgást okozhat. Ezután a csiszolókorong a kezelő irányába fog elugrani, vagy épp azzal ellenkező irányba attól függően, hogy az elakadáskor a korong merre forgott. Ekkor a csiszolókorong el is törhet. A visszarúgás a elektromos szerszám hibás, helytelen használatának a következménye. A megfelelő elővigyázatossággal, az alábbiakban leírtaknak megfelelően elkerülhető.

1) Tartsa az elektromos szerszám erősen, és tartsa a testét és a karjait olyan helyzetben, hogy képes legyen ellenállni a visszarúgás erejének. Használja a segédfogót is, ha van ilyen, hogy minél jobban irányítani tudja a visszarúgás erejét vagy az ellennyomatékot az indításkor. A kezelő a megfelelő óvintézkedésekkel uralni tudja a visszarúgások és az ellennyomatékok erejét.
2) Soha ne vigye közel a kezeit a forgó szerszámbetétekhez. A szerszámbetét a visszarúgás során a keze fölé kerülhet.
3) A teste ne legyen azon a területen, ahová az elektromos szerszám visszarúgás esetén kerül. A visszarúgás az elektromos szerszámot a csiszolókorong mozgásával ellentétes irányba fogja mozdítani az elakadás helyénél.
4) Dolgozzon különösen óvatosan sarkok, éles szélek stb. közelében. Akadályozza meg, hogy a szerszámbetét a munkadarabról visszaugorjon és beakadjon. A forgó szerszámbetét sarkoknál, éles széleknél, vagy ha megpattan, hajlamos elakadni. Ez az irányítás elvesztéséhez vagy visszarúgáshoz vezet.

5) Ne használjon láncfűrészlapot fa darabolásához, 10 mm-nél nagyobb szegmenstávolsággal rendelkező szegmentált gyémántvágó korongot és fogazott fűrészlapot. Az ilyen szerszámbetétek gyakran okoznak visszarúgást és az irányítás elvesztését.

Különleges biztonsági utasítások csiszoláshoz és vágáshoz

1) Csak az elektromos szerszámhoz engedélyezett csiszolókorongokat, és csak az adott csiszolókoronghoz használható védőfedelet használjon. Az olyan csiszolókorongoknak, melyek nem az adott elektromos szerszámhoz valók, a védelme nem biztosítható megfelelően, ezért nem biztonságosak.
2) A középen lapított csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelület ne lógjon túl a védőfedél szélének síkján. Egy szakszerűtlenül felszerelt csiszolókorongnak, amely túllóg a védőfedél szélének síkján, nem biztosítható a védelme.
3) A védőfedelet biztonságosan kell az elektromos szerszámra rögzíteni, azt a legnagyobb biztonság érdekében úgy kell beállítani, hogy a csiszolókorong lehető legkisebb része mutasson a kezelő felé fedetlenül. A védőfedél segít megóvni a kezelőt a szilánkoktól, illetve az csiszolókoronggal vagy a szikrákkal való érintkezéstől, melyek a ruházatát begyújthatják.

4) A csiszolókorongokat csak az ajánlott alkalmazási módokra használja. Például: Soha ne végezzen csiszolást egy vágókorong oldalsó felületével. A vágókorongok a korong szélével történő vágásra alkalmasak. Az oldalirányú erőhatás ezeket a korongokat eltörheti.
5) Kizárólag sérülésmentes, megfelelő nagyságú és formájú feszítőkarimákat használjon a kiválasztott csiszolókoronghoz. A megfelelő karima megtámasztja a csiszolókorongot, lecsökkentve a csiszolókorong törésének veszélyét. A vágókoronghoz használatos karimák eltérhetnek a más csiszolókorongokhoz használtaktól.
6) Ne használjon nagyobb elektromos szerszámokon elkoptatott csiszolókorongokat. Nagyobb elektromos szerszámokhoz való csiszolókorongok nem használhatóak kisebb elektromos szerszámok magasabb fordulatszámaihoz, így eltörhetnek.
7) Ha a tárcsákat több célra alkalmazza, mindig az elvégzendő alkalmazásnak megfelelő védőfedelet használja. Ha nem a megfelelő védőfedelet használja, az nem biztosítja a kívánt takarást, ami súlyos sérülésekhez vezethet.

További biztonsági utasítások a vágáshoz

1) Kerülje a vágókorong beakadását és a túl nagy nyomást. Ne végezzen túl mély vágásokat. A vágókorong túlterhelése megnöveli annak igénybevételét, így az könnyebben elhajolhat vagy elakadhat, ami megnöveli a visszarúgás vagy a korong törésének az esélyét.

2) Kerülje a forgó vágókorong mögötti és előtti területet. Ha a vágókorongot a munkadarabban a testétől ellenkező irányban mozgatja, az elektromos szerszám visszarúgása esetén a forgó korong Ön felé fog elindulni.
3) Ha a vágókorong elakad, vagy amikor megszakítja a munkát, kapcsolja ki a készüléket és tartsa addig a helyén, amíg a korong teljes mértékben le nem állt. Soha ne próbálja a még forgó vágókorongot kiemelni a vágásból, mert az visszarúgást eredményezhet. Állapítsa meg az elakadás okát, és szüntesse azt meg.
4) Ne kapcsolja be az elektromos szerszámot addig, amíg az a munkadarabban van. Várja meg, míg a vágókorong eléri a legmagasabb fordulatszámot, mielőtt a vágást óvatosan folytatná. Ellenkező esetben a korong elakadhat, kiugorhat a munkadarabból, vagy visszarúgást okozhat.
5) A táblákat vagy nagyobb munkadarabokat támassza alá, így lecsökkenti a beragadt vágókorong által okozott visszarúgás kockázatát. A nagyobb munkadarabok a saját súlyuk alatt meghajolhatnak. A munkadarabot támassza alá a korong mindkét oldalán, tehát a vágás közelében és a szélen is.
6) Legyen különösen elővigyázatos az úgynevezett „zsebvágások” során meglévő falakon vagy egyéb, kevésbé belátható helyeken. A bemélyedő vágókorong a vágás során gáz- vagy vízvezetékekbe, elektromos vezetékekbe vagy más tárgyakba érve visszarúgást okozhat.

7) Ne végezzen íves vágásokat. A vágókorong túlterhelése megnöveli annak igénybevételét, így az köny-nyebben elhajolhat vagy elakadhat, ami megnöveli a visszarúgás vagy a korong törésének az esélyét, ami súlyos sérülésekhez vezethet.

További biztonsági utasítások a sarokcsiszolóhoz

1) A terméket csak maradékáram-megszakító egységgel (RCD-kapcsoló) felszerelt konnektorhoz csatlakoztassa, melynek névleges maradékárama nem haladja meg a 30 mA értéket.

2) Tartsa az elektromos vezetéket és a hosszabbítót a korongtól távol. Ha azok megsérülnek, vagy ha azokat átvágja, azonnal húzza ki az elektromos csatlakozót a konnektorból. Ne érjen a vezetékhez, mielőtt azt a hálózatról leválasztotta. Áramütés veszélye áll fenn.

3) Ha az elektromos vezetéket ki kell cserélni, akkor azt a biztonsági kockázatok elkerülése érdekében a gyártónak vagy a képviselőjének kell elvégeznie.

4) Csak olyan csiszolókorongokat használjon, melyek feltüntetett fordulatszáma legalább olyan magas, mint a termék adattábláján látható érték.

5) Használat előtt szemrevételezze a csiszolókorongot. Ne használjon sérült vagy deformálódott korongokat. Az elkopott korongokat cserélje ki.

6) Ügyeljen arra, hogy a csiszoláskor keltett szikrák ne okozhassanak veszélyeket, pl. ne találjanak el személyeket vagy ne gyújtsanak be éghető anyagokat.

7) Csiszolás közben viseljen védőszemüveget, biztonsági kesztyűt, légzésvédelmet és fülvédőt.

8) Soha ne tartsa az ujját a korong és a szikravédő közé vagy a védőfedelek közelébe. Becsípődés veszélye áll fenn.

9) A termék forgó részeinek lefedésére funkcionális okokból nincs lehetőség. Járjon el ezért körültekintően, rögzítse a munkadarabot alaposan, elkerülve annak az elcsúszását, melynek következtében a kezei a csiszolókoronghoz érhetnek.

10) A munkadarab a csiszolás során nagyon forró. Ne érjen a megmunkált anyagrészhez, várja meg, míg az lehül. Égési sérülés veszélye. Ne használjon hűtőfolyadékot vagy hasonló anyagokat.

11) Ne végezzen a termékkel munkát, ha fáradt, illetve alkohol vagy gyógyszerek fogyasztása után. Időben gondoskodjon pihenőidőről.

12) Kapcsolja ki a terméket és húzza ki az elektromos csatlakozót

-Ha a szerszámbetét elakad,

-Ha az elektromos vezeték megsérült vagy összegabalyodott, -És szokatlan hangokat ad.

Ha az elektromos vezetéket ki kell cserélni, akkor azt a biztonsági kockázatok elkerülése érdekében a gyártónak vagy a képviselőjének kell elvégeznie.

A rezgés és a zaj csökkentése

Csökkentse a használati időt, alkalmazzon kevesebb rezgéssel és zajjal járó használati módokat, valamint viseljen személyes védőfelszerelést, ezzel csökkentve a rezgés és a zaj hatásait.

Az alábbi intézkedések segítenek a rezgések és a zaj okozta ártalmak csökkentésében:

A terméket kizárólag rendeltetésszerűen, az ebben az útmutatóban leírtak szerint használja.
- Ügyeljen a termék kifogástalan állapotára és gondoskodjon a megfelelő karbantartásról.
A termékhez a megfelelő szerszámbetéteket használja, és ügyeljen arra, hogy azok kifogástalan állapotban legyenek.
Tartsa a terméket határozottan a fogóinál, illetve fogófelületeinél.
A termék karbantartását végezze az utasításoknak megfelelően, továbbá ne feledkezzen meg az elégséges kenésről sem (ahol ez szükséges).
A munkafolyamatot tervezze meg úgy, hogy a nagyobb rezgési értékű termékekkel végzett munka nagyobb időintervallumra tudjon eloszlani.

Teendők vészhelyzet esetén

Ismerkedjen meg a termék használatával ennek az útmutatónak a segítségével. Tartsa észben a biztonsági utasításokat, és minden esetben kövesse azokat. Ez segít elkerülni a kockázatokat és veszélyeket.

A termék használata során legyen mindig éber, így időben képes lesz a veszélyek felismerésére és kezelésére. A gyors beavatkozás segít megelőzni a súlyos személyi sérüléseket és anyagi károkat.

Ha a termék hibásan működik, kapcsolja ki és válassza le a hálózati áramról. Vizsgáltassa át és szükség szerint szereltesse meg a terméket egy képzett szakemberrel, mielőtt újra használná.

További kockázatok

Még akkor is megmarad a személyi sérülések és anyagi károk potenciális veszélye, ha a terméket az előírásoknak megfelelően használja. A termék felépítéséből és kialakításából adódóan többek között az alábbi veszélyekkel lehet számolni:

A rezgéssel járó egészségügyi kockázatok, amennyiben a terméket hosszabb ideig használják, illetve a kezelése és a karbantartása nem szakszerűen történik.
■ Személyi sérülések és anyagi károk kockázata, melyet hibás vágószerszámok, vagy egy rejtett tárgy becsapódása okoz használat közben.
■ Repülő tárgyak okozta személyi sérülések és anyagi károk veszélye.

MEGJEGYZÉS

A termék működés közben elektromágneses teret kelt! Ez a tér bizonyos körülmények között hatással lehet aktív vagy passzív orvosi implantátumok működésére! A súlyos vagy halálos sérülések veszélyének csökkentése érdekében az orvosi implantátumokkal rendelkező személyek érdeklődjenek orvosuknál vagy az orvosi implantátum gyártójánál, mielőtt a terméket használnák!

- Utasítások a munkához

⚠️ FIGYELMEZTETÉS!

A szerszám kiválasztásakor ügyeljen arra, hogy annak a megengedett sebessége legalább akkora legyen, mint a termékhez megadott maximális sebesség.

FIGYELMEZTETÉS!

A korong kiválasztásakor ügyeljen a megengedett legnagyobb átmérőre és a megengedett legnagyobb vastagságra.

Vágás (G ábra)

FIGYELMEZTETÉS!

Soha ne használjon csiszolókorongokat vágáshoz!
A terméket vágókoronggal végzett munkához csak védőfedéllel használja.

☐ A védőfedél 12 fel van szerelve. A vágáshoz szerelje fel a védőfedél feltétét 11, lásd „A védőfedél beállítása/leszerelése” és „A védőfedél feltétének felszerelése/leszerelése” c. részeket.

Kizárólag bevizsgált, megerősített rostokkal rendelkező vágókorongokat szabad használni.

□ Mindig kisebb lendülettel dolgozzon. A munkadarabra csak mérsékelt nyomást gyakoroljon.

□ Mindig ellenirányú mozgással dolgozzon. Így a termék nem tud irányítás nélkül a vágásból kitolódni.

● Nagyoló csiszolás (H ábra)

FIGYELMEZTETÉS!

Soha ne használjon vágókorongokat nagyoló csiszoláshoz!
A terméket nagyoló koronggal csak felszerelt védőfedéllel használja.
Kizárólag tanúsított csiszolókorongokat használjon.

A nagyoló csiszolásra alkalmas védőfedél 12 fel van szerelve.
☐ A védőfedél 12 beállítása vagy leszerelése: Lásd „A védőfedél beállítása/leszerelése” c. részt.
☐ A munkadarabra csak mérsékelt nyomást gyakoroljon. Mozgassa a terméket egyenletesen oda-vissza.
A nagyoló csiszolásnál 30° és 40° közötti munkaszög esetén érheti el a legjobb eredményt.

A szorítókulcs tárolása

☐ A szorítókulcsot 9 tárolhatja a fogóban 1 (A ábra).

- Összeszerelés

VIGYÁZAT! Sérülés kockázata!

Gondoskodjon arról, hogy elegendő helye legyen a munkához, és ne veszélyeztessen másokat.
Üzembe helyezés előtt minden fedelet és védőelemet megfelelően fel kell szerelni.
A terméken végzett beállítások előtt húzza ki az elektromos csatlakozót a konnektorból.

A fogó felszerelése (A ábra)

FIGYELMEZTETÉS!

A terméket csak felszerelt fogóval 1 használja.

Csavarja rá a fogót a fogó menetére erősen. A munka jellegétől függően válassza a fogó menetét a bal oldalon 3, a jobb oldalon vagy felül 2 a terméken (A ábra).

A védőfedél beállítása/leszerelése (D ábra)

MEGJEGYZÉS

A védőfedél12 előre fel van szerelve a termékre.
Állítsa be a védőfedél ^12 pozícióját újra, ha a használat során úgy érzi, hogy az nem nyújt optimális védelmet.

☐ A védőfedelet állítsa be úgy, hogy a szétszálló szikrák vagy anyagdarabok ne tudják sem a kezelőt sem a körülötte állókat eltalálni.

A védőfedél beállításánál ügyeljen arra is, hogy a szikrák ne tudjanak éghető anyagokat eltalálni, akár a közelben lévőket.

A védőfedél leszerelése

☐ A védőfedél 12 leszereléséhez vegye le a csavart 24 egy megfelelő csavarhúzó segítségével (lásd a D ábrát).

A védőfedél feltétének felszerelése/leszerelése (E ábra)

Feltét felszerelése

1. Helyezze rá a védőfedél feltétét 11 az a irányban a védőfedélre 12.

2. Tolja rá a feltétet a védőfedélre, amíg az a helyére nem kattan.

Feltét leszerelése

1. Lazítsa ki a védőfedél feltétét 11 úgy, hogy a horonyt 25 letolja a védőfedélról 12.

2. Csavarja le a feltétet a védőfedélról.

- Korong felszerelése/leszerelése (F ábra)

1. Nyomja meg az orsórögzítő gombot 14.
2. Fordítsa el a tartóorsót 17 addig, amíg az orsórögzítő a tartóorsót a helyén nem tartja. Tartsa lenyomva az orsórögzítő gombot.
3. Lazítsa ki a szorítóanyát 15 a szorítókulcs 9 segítségével. Ekkor felengedheti az orsórögzítő gombot.
4. Helyezze rá a kívánt korongot az illesztőkarimára 16 (B ábra). A korongon lévő felirat minden esetben a termék felé néz.

MEGJEGYZÉS

Ha a forgásirány fel van tüntetve a korongon, akkor a felszereléskor győződjön meg arról, hogy az megegyezik a termék forgásirányával. Ez a terméken az orsórögzítő gomb mellett található ( ).
Ügyeljen arra, hogy az illesztőkarima (B ábra) úgy legyen felhelyezve a termékre, hogy az illesztőkarimán lévő bemetszések beakadjanak a termék szélébe. Amikor az illesztőkarima elfordul, a tartóorsónak vele együtt el kell fordulnia.

1. Tegye vissza a szorítóanyát a tartóorsóra. Ha a korong foglalatának vastagsága < 5 mm, a szorítóanya lapos oldala a szerszámbetét felé néz.

Ha a korong foglalatának vastagsága ≥ 5 mm, csavarja el a szorítóanyát (B ábra).

1. Nyomja meg az orsórögzítő gombot, majd fordítsa el a tartóorsót, amíg az orsórögzítő a tartóorsót a helyén nem tartja. Húzza meg ismét a szorítóanyát a szorítókulcs segítségével. Ekkor felengedheti az orsórögzítő gombot.

A csiszolókorong leszerelése

1. Nyomja meg az orsörögzítő gombot 14 (A ábra).
2. Fordítsa el a tartóorsót 17 addig, amíg az orsórögzítő a tartóorsót a helyén nem tartja. Tartsa lenyomva az orsórögzítő gombot.
3. Lazítsa ki a szorítóanyát 15 (B ábra) a szorítókulcs 9 (A ábra) segítségével. Ekkor felengedheti az orsórögzítő gombot.
4. Vegye le a szorítóanyát az illesztőkarimával 16 (B ábra) és a vágó- vagy csiszolókorongot a tartóorsóról.

Kezelés

⚠ VIGYÁZAT! Sérülés kockázata!

A terméken végzett minden munkálat előtt húzza ki az elektromos csatlakozót 8.
Csak a gyártó által javasolt csiszolókorongokat és tartozékokat használjon. Más szerszámbetétek és egyéb alkatrészek használata sérülés kockázatával járhat.
Csak olyan tartozékokat használjon, melyeken fel vannak tüntetve a gyártó adatai, a tokmány típusa, a méretek és az engedélyezett sebesség.

⚠ VIGYÁZAT! Sérülés kockázata!

Csak olyan tartozékokat használjon, melyek feltüntetett sebessége legalább olyan magas, mint a termék adattábláján látható érték.
Ne használjon törött, repedt, vagy más módon sérült csiszolókorongokat.
Soha ne használja a üzemeltesse a terméket védőelemek nélkül.
A táblákat vagy munkadarabokat támassza alá, így lecsökkenti a beragadt vágókorong által okozott visszarúgás kockázatát. A nagyobb munkadarabok a saját súlyuk alatt meghajolhatnak. A munkadarabot támassza alá a korong mindkét oldalán, tehát a vágókorong közelében és a szélen is.
A termék működése közben a kezeit tartsa a korongtól távol. Sérülés kockázata áll fenn.

MEGJEGYZÉS

Utasítások a cseréhez

Soha ne használja a üzemeltesse a terméket védőelemek nélkül.
Győződjön meg arról, hogy a szerszámon feltüntetett sebesség ugyanakkora vagy nagyobb-e, mint a termék névleges üresjárati sebessége.
Ügyeljen arra, hogy a szerszám méretei megfeleljenek a terméknek.
Csak kifogástalan állapotú korongokat használjon (hangpróba: műanyag kalapáccsal történő megütéskor tiszta hang hallatszik).

MEGJEGYZÉS

Utasítások a cseréhez

Soha ne próbáljon a csiszolókorongon egy túl szük rögzítőfuratot nagyobbra fúrni.
Ne használjon különálló szükítőcsapágyakat vagy adaptereket, hogy a túl nagy furatokkal rendelkező csiszolókorongokat csatolni tudja.
Ne használjon fűrészlapokat.
A csiszolószerszámok felrögzítésekor csak a mellékelt feszítőkarimákat használja. A feszítőkarima és a csiszolószerszámok közötti közbülső rétegeknek rugalmas anyagból, pl. gumiból, puha kartonból stb. kell lenniük.
A szerszámcsere után szerelje össze a terméket újra teljes mértékben.

FIGYELMEZTETÉS!

Kapcsolja ki a terméket és húzza ki az elektromos csatlakozót. Hagyja a terméket lehűlni.

FIGYELMEZTETÉS!

A szerszámcsere során a vágási sérülések elkerülése érdekében viseljen védőkesztyűt.

FIGYELMEZTETÉS!

Ne húzza meg a szorítóanyát ^15 túl erősen, mert a korong és az anya attól eltörhet.

Be- és kikapcsolás

FIGYELMEZTETÉS!

Ügyeljen arra, hogy a hálózati csatlakozó feszültsége megegyezzen a terméken lévő adattáblán feltüntetettel.

1. Dugja be az elektromos csatlakozót 8 egy konnektorba.
2. A bekapcsoláshoz tolja meg a be-/kikapcsoló gombot 7 (A ábra) előre a termék irányába, majd végül tolja a termék fogófelületének irányába.
3. A bekapcsolás után várja meg, hogy a termék elérje a maximális sebességét. Csak azután kezdje meg a munkát.
4. A kikapcsoláshoz engedje fel a be-/kikapcsoló gombot. A termék ekkor kikapcsol.

FIGYELMEZTETÉS!

A termék kikapcsolása után a szerszám még tovább jár. Sérülés kockázata áll fenn.

A forgási sebesség beállítása

☐ Állítsa a sebesség-szabályozót 6 az 1 és a 6 közötti állás egyikébe.

Próbaüzem

☐ A munka megkezdése, valamint a szerszám cseréje után minden alkalommal indítson el egy próbaüzemet terhelés nélkül. Azonnal kapcsolja ki a terméket, ha a szerszám nem simán jár, jelentős rezgéseket észlel vagy szokatlan hangokat hall.

Folyamatos működés

1. Kapcsolja be a terméket.

A folyamatos működés bekapcsolása

1. Bekapcsolt állapotban akassza be a be-/kikapcsoló gombot 7 (A ábra) annak a termék irányába történő tolásával.

A folyamatos működés kikapcsolása

1. Tolja meg röviden a be-/kikapcsoló gombot 7 (A ábra) röviden a termék fogófelületének irányába. A termék ekkor kikapcsol.

Hibaelhárítás

FIGYELMEZTETÉS!

A terméken végzett minden munkálat előtt húzza ki az elektromos csatlakozót a konnektorból. Áramütés veszélye!

Probléma Lehetséges ok Megoldás
A termék nem indul.	Nincs áramellátás.	Ellenőrizze a konnektort, az elektromos vezetéket, a kábelt, az elektromos csatlakozót és az otthoni biztosítékot. A javítási munkákat bízza egy villamossági szakemberre.
	Az otthoni biztosíték lekapcsolt.
A csiszolószerszám nem mozog, pedig a motor jár.	A szorítóanya laza.	Húzza meg a szorítóanyát (lásd a „Korong felszerelése/leszerelése” c. részt).
	A munkadarab, a munkadarab maradványai vagy a csiszolószerszámok maradványai blokkolják a meghajtást.	Szüntesse meg az eltömődéseket.
A motor lelassul, majd leáll.	A terméket a munkadarab túlterheli.	Csökkentse a csiszolószerszámra gyakorolt nyomást.
		Nem arra alkalmas munkadarabot használ.
A csiszolókorong nem egyenletesen forog és szokatlan hangok hallatszanak.	A szorítóanya laza.	Húzza meg a szorítóanyát (lásd a „Korong felszerelése/leszerelése” c. részt).
	A csiszolókorong hibás. Cserélje ki a csiszolókorongot.

● Tisztítás és karbantartás

⚠️ FIGYELMEZTETÉS!

Alkatrészek cseréje és tisztítás esetén, valamint ha nem használja, kapcsolja ki a terméket és válassza le a hálózati áramról.

⚠️ FIGYELMEZTETÉS!

A jelen használati útmutatóban nem leírt munkálatokat bízza szakműhelyre. Csak eredeti alkatrészeket használjon. Karbantartási és tisztítási munkálatok előtt hagyja a terméket lehűlni. Égési sérülés veszélye áll fenn!

□ Minden használat előtt ellenőrizze a terméket, hogy nincsenek-e rajta látható hiányosságok, például laza, elkopott vagy sérült alkatrészek, és hogy a csavarok és egyéb alkatrészek megfelelően rögzülnek-e a helyükön. Különösképpen ellenőrizze a csiszolókorongot. A sérült alkatrészeket cserélje ki.

Tisztítás

⚠️ FIGYELMEZTETÉS!

Ne használjon tisztító- és oldószereket. A vegyi anyagok megtámadhatják a termék műanyag felületeit.
Soha ne tisztítsa a terméket folyó víz alatt.

□ Minden használat után alaposan tisztítsa meg a terméket.
☐ Tisztítsa meg a szellőzőnyílásokat és a termék felületét egy puha kefe, ecsettel vagy ruha segítségével.

- Karbantartás (C ábra)

A szénkefék cseréje

⚠️ FIGYELMEZTETÉS!

Alkatrészek cseréje és tisztítás esetén, valamint ha nem használja, kapcsolja ki a terméket és válassza le a hálózati áramról.

1. Lazítsa ki a csavart 4 a karbantartó fedélből 5 (A ábra).
2. Vegye le a karbantartó fedelet.
3. Emelje ki a nyomórugót 20 a szénkefe 23 nyomórugójának a hornyából 18.
4. Húzza le az érintkeződugót 21 az érintkezőpapucsról 19.
5. Húzza ki a szénkefét a vezetőből.
6. Toljon be egy új szénkefét a vezetőbe.
7. Helyezze a csatlakozót 22 ívesen a nyomórugó hornyán túl. Tolja eközben át a csatlakozót a vezető oldalsó nyílásán.
8. Tolja rá az érintkeződugót az érintkezőpapucsra.
9. Helyezze vissza a nyomórugót a szénkefe nyomórugójának a hornyára.
10. Rögzítse vissza a karbantartó fedelet a csavarral.
11. Ismételje meg az 1–10 lépést a termék másik oldalán is. A szénkeféket minden esetben párban kell cserélni.

Tárolás

☐ A terméket tárolja száraz, portól védett, gyermekek számára nem elérhető helyen.

A csiszolókorongokat száraz állapotban, függőlegesen kell tárolni, és azokat nem szabad egymásra rakni.

- Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok/20–22: papír és karton/80–98: kötőanyagok.

Termék:

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik. A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, akkumulátorokra, tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (IAN 481506_2410) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

PDF ONLINE parkside-diy.com

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 481506_2410 beírásával juthat el az Ön termékének használati útmutatójához.

Szerviz

HU Szerviz Magyarország

Tel.: [phone]

E-mail: [e-mail]

EU-megfelelőségi nyilatkozat

EU-MEGFELELŐSÉGI NYILATKOZAT (481506\_2410 sz.)

IAN:

481506_2410

Termékazonosító:

"PARKSIDE" Sarokcsiszoló

Típusszám:

HG10788

A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

2006/42/EK irányelve

2014/30/EU irányelve

2011/65/EU irányelve az összes kapcsolódó módosítással

Az alkalmazott harmonizált szabványokra hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot tettek:

Szám / vonatkozó részek

2006/42/EK irányelve

EN 62841-1:2015/A11:2022

EN IEC 62841-2-3:2021/A11:2021

2014/30/EU irányelve

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

A fent ismertetett nyilatkozat tárgya megfelel az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló, 2011. június 8-i 2011/65 / EU európai parlamenti és tanácsi irányelvnek:

Szám / vonatkozó részek

EN IEC 63000:2018

A műszaki dokumentáció tulajdonosa: OWIM GmbH & Co.KG

A nyilatkozatot a nevében és megbízásában írták alá:

A jelen megfelelőségi nyilatkozatot a gyártó kizárólagos felelősségére bocsátják ki.

Az eredeti megfelelőségi nyilakozat fordítása

Neckarsulm

17.12.2024

Hely Dátum

ppa.Busel ppa.Budnei ppa Sfr Haense ppa.Jens Buchheim meghatalmazott aláíró meghatalmazott aláíró

HU

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG10788

Version: 05/2025

IAN 481506_2410

8=
