STAR_PFPS_05 - Vetítővászon Fromm & Starck - Ingyenes használati útmutató

Termék neve	Hordozható vetítővászon
Modell	STAR_PFPS_05
Típus	Állványos hordozható vetítővászon
Méretek (Szé x Mé x Ma)	1680 x 170 x 140 mm
Vetítőfelület	1550 x 872 mm
Képarány	16:9 (70 hüvelyk)
Súly	11,6 kg
Bal/jobb szegély szélessége	25 mm
Felső szegély szélessége	60 mm
Alsó szegély szélessége	1090 mm
Vászon anyaga	Textil (nem meghatározott), fekete szegély
Rendeltetés	Képek vetítése projektor segítségével
Összeszerelés	Lábak kihajtása, rögzítő kioldása, fedél kinyitása, fogantyú felhúzása
Tisztítás és karbantartás	Puha rongy vagy szivacs; ne merítse vízbe; kerülje az éles tárgyakat
Tárolás	Száraz, hűvös helyen, nedvességtől és közvetlen napfénytől védve
Biztonság	Használja sík, stabil felületen; ne használja rossz időben; tartsa gyermekektől elzárva
Javítások	Kizárólag a gyártó vevőszolgálata által
Alkatrészek	Eredeti pótalkatrészek ajánlottak

Gyakran ismételt kérdések - STAR_PFPS_05 Fromm & Starck

Hogyan kell összeszerelni a STAR_PFPS_05 vetítővásznat?

Helyezze a vásznat sík felületre. Hajtsa ki a lábakat, oldja ki a rögzítőt, nyissa ki a ház fedelét, majd húzza fel a fogantyút a vászon kihajtásához. Az állvány a vásznat kihajtott helyzetben tartja.

Mik a STAR_PFPS_05 vetítővászon pontos méretei?

A ház méretei 1680 x 170 x 140 mm. A vetítőfelület 1550 x 872 mm, ami 70 hüvelykes 16:9 képaránynak felel meg.

Hogyan kell tisztítani a vetítővásznat?

Használjon puha rongyot vagy szivacsot. Ne használjon éles vagy fém tárgyakat. Ne merítse a vásznat vízbe, és kerülje a közvetlen vízsugarakat.

Használható a vászon kültéren?

Nem ajánlott a vásznat kültéren használni rossz időben (szél, eső). Ne hagyja kint éjszakára. Csak száraz és nyugodt körülmények között használja.

Mennyi a STAR_PFPS_05 vetítővászon súlya?

A vászon súlya 11,6 kg, ami a beépített fogantyúnak köszönhetően viszonylag hordozhatóvá teszi.

Hogyan kell elpakolni a vásznat használat után?

Húzza le a fogantyút a vászon összehajtásához, zárja le a ház fedelét, rögzítse a kapcsot, és hajtsa össze a lábakat. Tárolja száraz, hűvös helyen, nedvességtől és napfénytől védve.

Kompatibilis a vászon a 16:9 projektorokkal?

Igen, a STAR_PFPS_05 vászon 16:9 (70 hüvelykes) formátumra készült, és tökéletesen alkalmas az ezt a formátumot használó projektorokhoz.

Mit tegyek, ha a vászon megsérül?

Ne próbálja meg saját maga megjavítani a vásznat. Forduljon a gyártó vevőszolgálatához minden javítással kapcsolatban, és kizárólag eredeti pótalkatrészeket használjon.

Használhatok 4:3 projektort ezzel a vászonnal?

A vászon 16:9 formátumra készült, de vetíthet 4:3 képet, amely a felület egy részét foglalja el, fekete sávokkal az oldalakon.

Milyen biztonsági óvintézkedéseket kell tennem?

Használja a vásznat sík és stabil felületen, hőforrásoktól távol. Ne használja, ha fáradt vagy befolyásoltság alatt áll. Felügyelje a gyerekeket, és használat előtt olvassa el figyelmesen a kézikönyvet.

HASZNÁLATI ÚTMUTATÓ STAR_PFPS_05 Fromm & Starck

Magyaráza t Paraméter ek:	ÉrtékParaméterek:
Termék neve	PULL UP HORDOZHATÓ ÁLLÓ VETÍTÓVÁSZON
Modell	STAR_PFPS_01	STAR_PFPS_02	STAR_PFPS_03	STAR_PFPS_04	STAR_PFPS_05	STAR_PFPS_06
Méretek [mm]	1350x170x140	1553x170x140	1756x170x140	1458x170x140	1680x170x140	1902x170x140
Vetítési felület [mm]	915x122060” 4:3	1067x142370” 4:3	1220x163080” 4:3	1328x74760” 16:9	1550x87270” 16:9	1771x99680” 16:9
Súly [kg]	10,2	11,4	12,6	10,8	11,6	13,2
A fekete szegély vastagsága [mm]	1. 252. 603. 1176	1. 252. 603. 1023	1. 252. 603. 870	1. 302. 3003. 1343	1. 252. 603. 1090	1. 252. 603. 1094

MagyarázatParaméterek:	ÉrtékParaméterek:
Termék neve	HORDOZHATÓ, ÁLLÓ, ZÖLD VETÍTŐVÁSZONVIDEÓSZERKESZTÉSHEZ
Modell	STAR_PFGS_01	STAR_PFGS_02	STAR_PFGS_04	STAR_PFGS_05
Méretek[mm]	1350x170x140	1553x170x140	1458x170x140	1680x170x140
Vetítésifelület [mm]	1270x2040	1473x2040	1378x2040	1600x2040
Súly [kg]	8,5	9,6	10,3	11,4

1. Általános leírás

A használati utasítás célja a biztonságos és megbízható használat elősegítése. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

A MUNKA MEGKEZDÉSE ELŐTT ALAPOSAN, ÉRTŐ OLVASÁSSAL TANULMÁNYOZZA A JELEN HASZNÁLATI UTASÍTÁST.

A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati utasításban szereplő műszaki adatok és specifikációk aktuálisak. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével a készülék úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

Szimbólummagyarázat

	Használat előtt olvassa el a használati utasítást.
	VIGYÁZAT! Kézfej zúzódás veszélye!

A használati utasítás illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a tényleges terméktől.

A használati utasítás eredeti változata a német verzió. A többi nyelvi verzió az eredeti német fordítása.

2. Biztonságos üzemeltetés

A figyelmeztetésekben és a használati utasításban szereplő „készülék” vagy „termék” kifejezés a < PULL UP HORDOZHATÓ ÁLLÓ VETÍTŐVÁSZON / HORDOZHATÓ, ÁLLÓ, ZÖLD VETÍTŐVÁSZON VIDEÓSZERKESZTÉSHEZ > eszközökre vonatkozik.

2,1. Munkahelyre vonatkozó biztonsági szabályok

a) Ügyeljen a munkahelyen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, ügyeljen a cselekedeteire és használja a józan eszét a berendezés használata során.
b) A terméket csak a gyártó szervize javíthatja. Tilos önálló javításokat végezni a terméken!
c) Ha bizonytalan abban, hogy a készülék megfelelően működik-e, lépjen kapcsolatba a gyártó szervizével.
d) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati utasítást is mindenképpen a termékkel együtt át kell adni.
e) A csomagolás részeit és az apró alkatrészeket gyermekektől elzárva kell tartani.

2,2. Személyekre vonatkozó biztonsági szabályok

a) Tilos a készüléket fáradtan, betegen vagy alkohol, kábítószer vagy olyan gyógyszer hatása alatt használni, amely jelentősen korlátozza a koncentrációs képességet.
b) A készüléket nem használhatják csökkent szellemi, érzékszervi és mentális funkciókkal rendelkező személyek (beleértve a gyerekeket), valamint nem használhatják megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek, kivéve ha egy a biztonságukért felelős személy felügyeli munkájukat, vagy elmagyarázta, hogy hogyan kell kezelni a készüléket.
c) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játszanak a készülékkel.

2,3. A készülék biztonságos használata

a) Az épp használaton kívüli készüléket tartsa távol gyermekektől és olyan személyektől, akik nem ismerik a készüléket vagy a használati utasítást. A készülék veszélyes lehet a tapasztalatlan felhasználók kezében.
b) Tartsa a készüléket jó műszaki állapotban. Minden munka előtt ellenőrizze, hogy nincsenek-e sérülések a burkolaton vagy a mozgó alkatrészeken (repedések az alkatrészeken és alegységeken, vagy bármilyen más körülmény, amely befolyásolhatja a készülék biztonságos működését). Sérülés esetén a készüléket használat előtt javítsa meg.
c) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.

d) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy a karbantartási munkálatokat.
e) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
f) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
g) Ne használja a készüléket a szabadban rossz időben (szél, eső).
h) Ne hagyja a készüléket kint éjszakára.

VIGYÁZAT! Annak ellenére, hogy a készülék minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye a készülékkel való munka során. A termék használata során járjon el óvatosan és a józan ész szabályai szerint.

3. Üzemeltetés szabályai

A terméket projektor által kivetített kép megtekintéséhez tervezték.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen károkért.

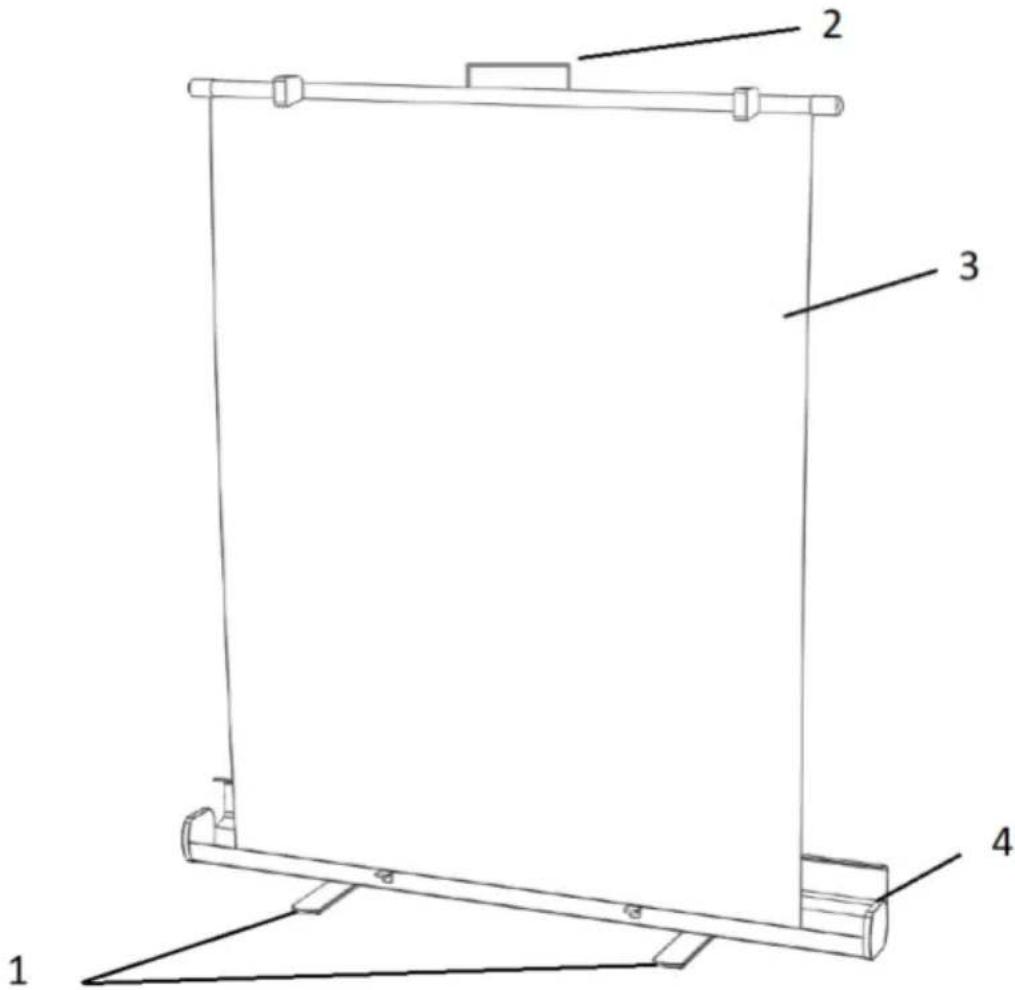

3,1. A készülék leírása

1. Lábak, állvány
2. Fogantyú
3. Képernyő
4. Szerkezet, vászonvédő

3,2. Beüzemelés előtt

Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig egyenes, stabil, tiszta, tűzálló és száraz felületen kell használni, gyermekek és csökkent szellemi, érzékszervi vagy mentális funkciókkal rendelkező személyek számára elérhetetlen helyen.

A KÉSZÜLÉK ÖSSZESZERELÉSE

1. Helyezze a vásznat sima felületre.

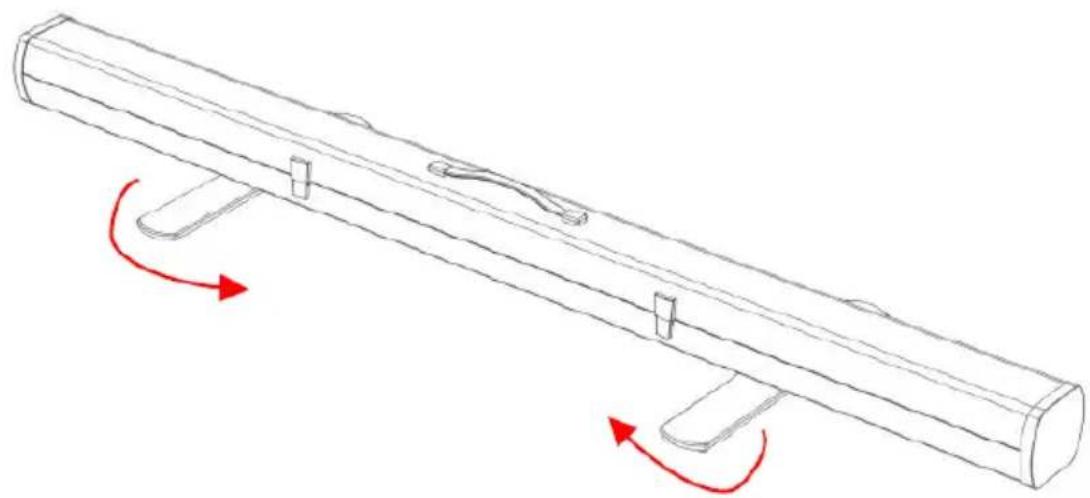

2. Hajtsa ki a lábakat a képen látható módon.

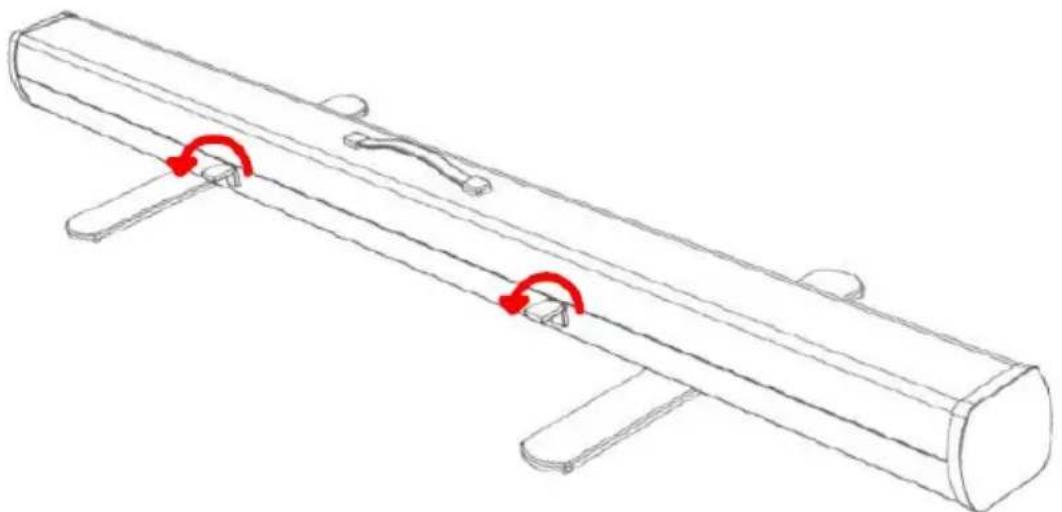

1. Nyissa ki a biztonsági kapcsot a képen látható módon.

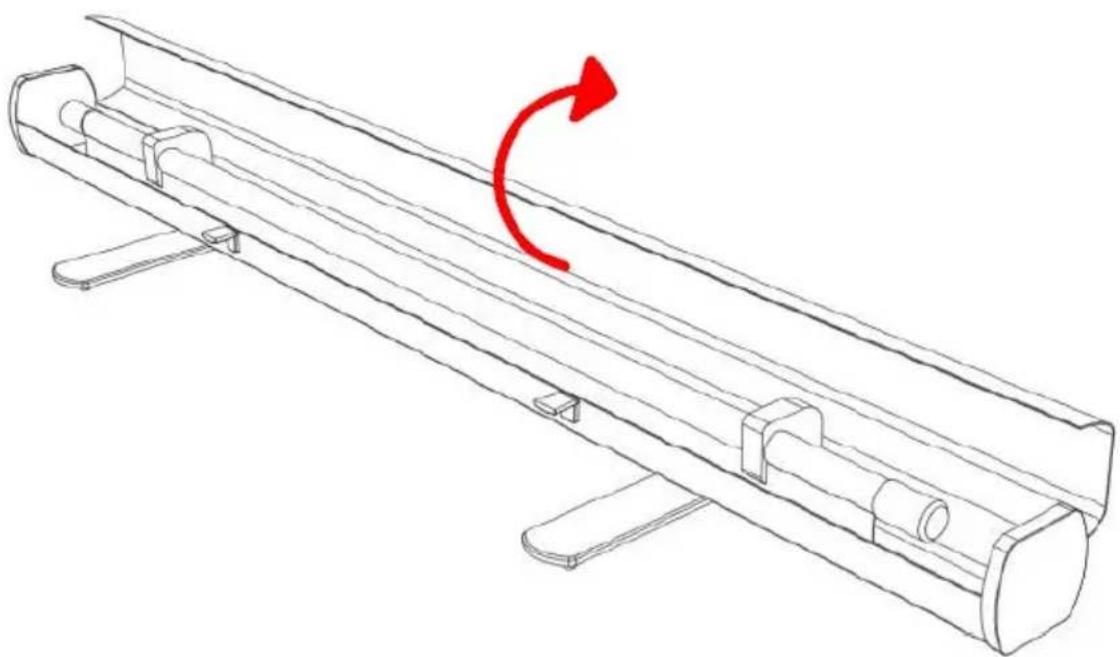

1. Nyissa ki a ház fedelét.

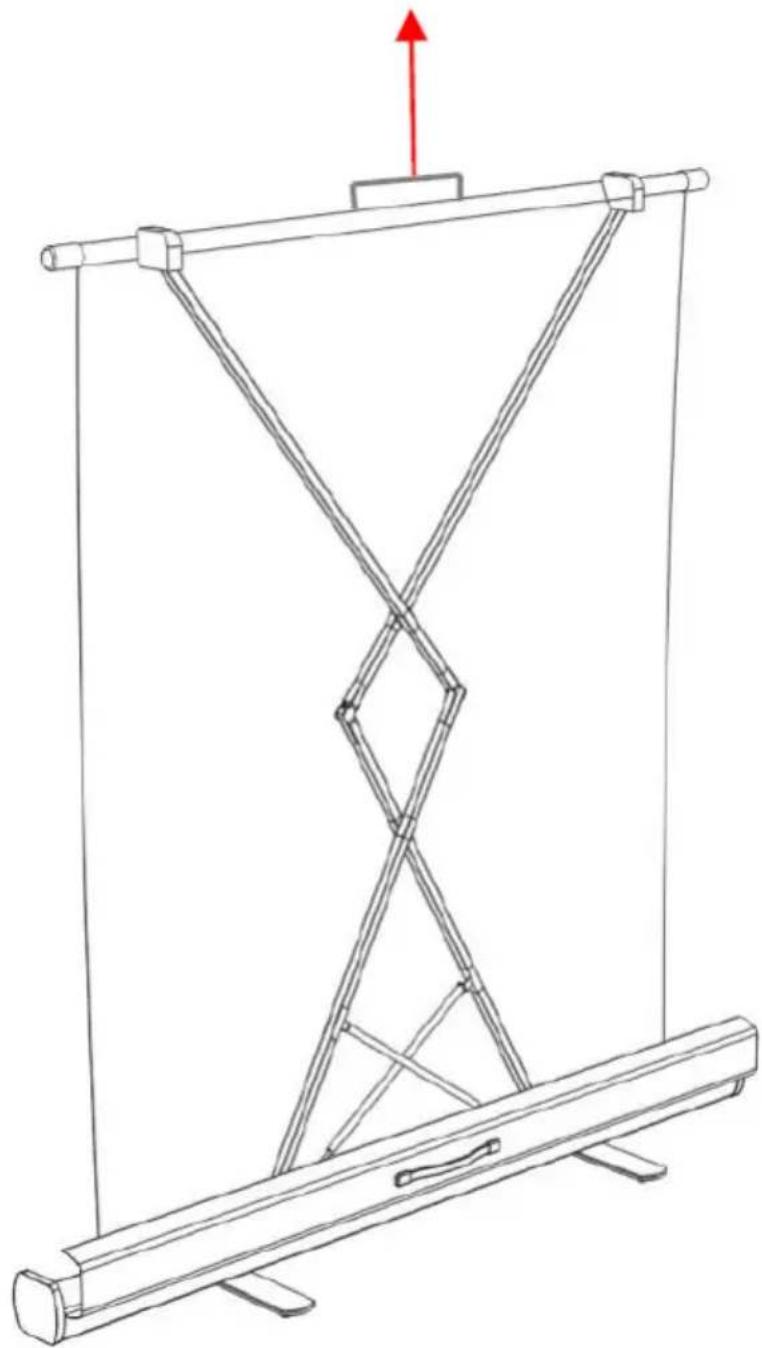

1. Fogja meg a képernyőt a fogantyúnál, és húzza felfelé. Kinyitás után a keret megtartja a vásznat.

1. A vászon készen áll a munkára.

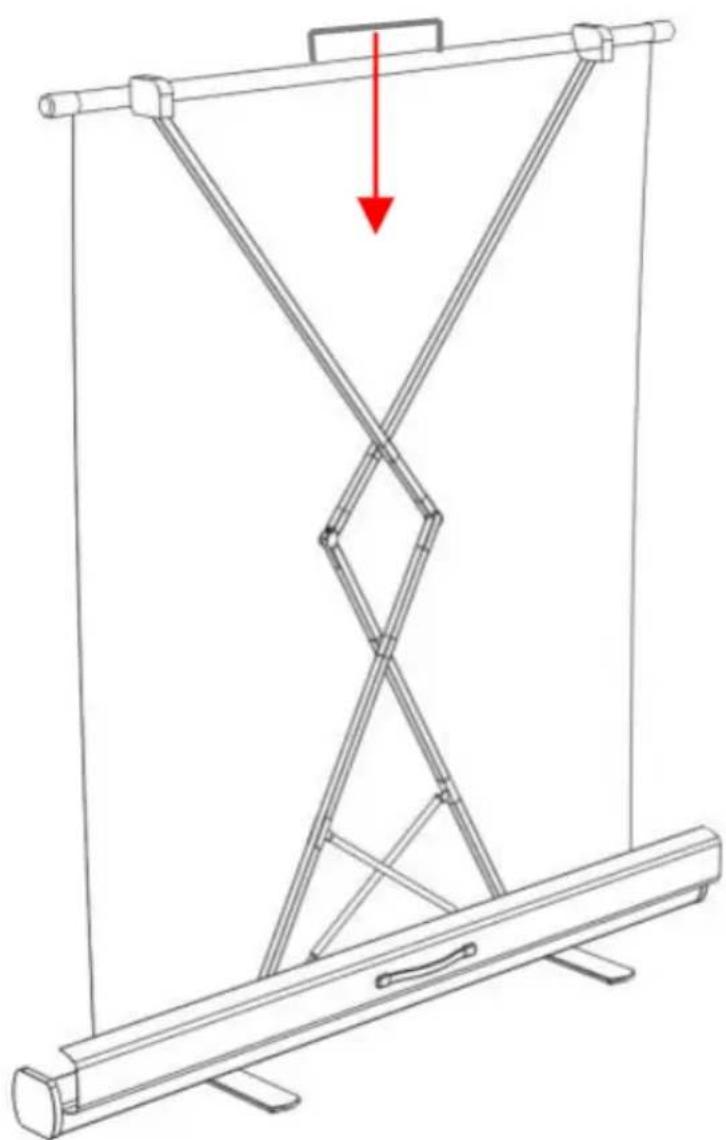

2. A vászon összecsukásához fogja meg a fogantyút, és húzza le.

1. Zárja le a ház fedelét.

2. Zárja le a biztonsági kapcsot.

3. Hajtsa vissza a lábakat.

3,3. Tisztítás és karbantartás

a) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.

b) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.

c) A tisztításhoz puha rongyot vagy szivacsot kell használni.

d) Ne használjon éles és/vagy fém eszközöket (pl. drótkefét vagy fém spatulát) a tisztításhoz, mert azok sérülést okozhatnak a készülék felületét bevonó anyagon.

Tekniske data

Parameter beskrivelse	Parameter værdi
Produktna vn	PULL UP BÆRBAR GULVSKÆRM
Model	STAR_PFPS_01	STAR_PFPS_02	STAR_PFPS_03	STAR_PFPS_04	STAR_PFPS_05	STAR_PFPS_06
Dimension er [mm]	1350x170x140	1553x170x140	1756x170x140	1458x170x140	1680x170x140	1902x170x140
Projektions område [mm]	915x122060” 4:3	1067x142370” 4:3	1220x163080” 4:3	1328x74760” 16:9	1550x87270” 16:9	1771x99680” 16:9
Vægt [kg]	10,2	11,4	12,6	10,8	11,6	13,2
Sort kanttykkel se [mm]	1. 25	1. 25	1. 25	1. 30	1. 25	1. 25
1. venstre/højre	2. 60	2. 60	2. 60	2. 300	2. 60	2. 60
2. top	3. 1176	3. 1023	3. 870	3. 1343	3. 1090	3. 1094
3. bund

Parameter beskrivelse	Parameter værdi
Produktnavn	BÆRBAR GR∅N GULVSKÆRM TIL VIDEOREDIGERING
Model	STAR_PFGS_01	STAR_PFGS_02	STAR_PFGS_04	STAR_PFGS_05
Dimensioner [mm]	1350x170x140	1553x170x140	1458x170x140	1680x170x140
Projektionsområde [mm]	1270x2040	1473x2040	1378x2040	1600x2040
Vægt [kg]	8,5	9,6	10,3	11,4
