HASZNÁLATI ÚTMUTATÓ FWM15DAFVS DAIKIN

ELEKTRONIKUS ELLENŐRZŐ EGYSÉG HIDRONIKUS TERMINÁLOKHOZ Beszerelési és felhasználási kézikönyv

HU

A HÖMÉRSÉKLETI BEÁLLÍTÁSNAK ÉS A SZELLÖZÉS SEBESSÉGÉNEK A MÓDOSÍTÁSA ...... 4

A MÜKÖDÉSI MÓD MÓDOSÍTÁSA 4

AZ ECONOMY FUNKCIÓ AKTIVÁLÁSA/KIIKTATÁSA 5

A FÜTÖSZÁLAK BEAVATKOZÁSÁNAK AZ ENGEDÉLYEZÉSE/LETILTÁSA 5

A MINIMUM KÖRNYEZETI HÖMÉRSÉKLET ELLENÖRZÉSÉNEK AZ ENGEDÉLYEZÉSE/LETILTÁSA ...... 5

A KÖRNYEZETI PÁRATARTALOM ELLENŐRZÉSÉNEK AZ ENGEDÉLYEZÉSE/LETILTÁSA ...... 5

A NEDVESSÉGTARTALOM BEÁLLÍTÁSÁNAK A MEGVÁLTOZTATÁSA 5

AZ IDŐSÁVOK AKTIVÁLÁSA/KIIKTATÁSA....6

A VÍZHÓMÉRSÉKLET MEGJELENÍTÉSE 6

A BILLENTYÜZET BLOKKOLÁSA/KIOLDÁSA....6

A DÁTUM ÉS IDŐ MEGJELENÍTÉSE 6

AZ ÓRA ADATAINAK MÓDOSÍTÁSA 6

AZ IDŐSÁVOK BEÁLLÍTÁSA....6

PARAMÉTEREK MENÜJE ÉS LISTÁJA....7

KONFIGURÁLÁSI MENÜ 7

SZABÁLYOZÁSI MENÜ....9

BEÁLLÍTÁSI MENÜ....9

SZABÁLYOZÁSI LOGIKÁK....10

ÁTVÁLTÁS A HÜTÉS ÉS MELEGÍTÉS KÖZÖTT.... 10

SZELLŐZÉS 10

SZELEP....13

FÜTÖSZÁL 14

ECONOMY....14

MINIMUM HÖMÉRSÉKLET ELLENÖRZÉSE ....14

PÁRAMENTESÍTÓ....15

RIASZTÁSOK....15

HÁLÓZAT ÉS CSATLAKOZÁS ......16

RÁKÖTÉS A FELÜGYELŐ RENDSZERRE (KÜLSŐ ELLENÖRZŐ RENDSZER MEGOLDÁS)......16

AZ KÜLSÖ ELLENÖRZÖ RENDSZER DAIKIN VEZÉRLÖ SZOFTVER ....18

"SMALL" HÁLÓZATI MEGOLDÁS 18

KEVERT HÁLÓZAT....20

A LED LÁMPÁK JELENTÉSEI....20

MÜSZAKI ADATOK....20

BESZERELÉS ÉS KARBANTARTÁS ......20

ÉRZÉKELŐK BESZERELÉSE....20

A TÁVOLI LEVEGŐ HÖMÉRSÉKLET ÉRZÉKELŐ BESZERELÉSE....20

A PÁRATARTALOM ÉRZÉKELŐ BESZERELÉSE ......21

A VÍZHÖMÉRSÉKLET ÉRZÉKELŐ BESZERELÉSE ......21

A FELHASZNÁLÓI TERMINÁL BESZERELÉSE ......22

FELSZERELÉS A I/O EGYSÉGRE....23

ELEKTROMOS BEKÖTÉSEK....24

KARBANTARTÁS....24

I/O EGYSÉG TÁBLÁZATA 25

KAPCSOLÁSI RAJZ....25

WARNING

TARTSA KÜLÖN AZ ADATKÁBELEKET AZ ELEKTROMOS KÁBELEKTÖL

BIZTONSÁGI JELZÉSEK

FIGYELMESEN OLVASSA EL

FIGYELEM

ÁRAMÜTÉS VESZÉLY

DO NOT PULL

DO NOT FORCE

ÁLTALÁNOS FIGYELMEZTETÉSEK

Jelen kézikönyvet a gép teljes élettartama alatt meg kell örizni jó állapotban és egészben.

Figyelmesen olvassa el a jelen kézikönyvben található információkat. Különösen figyeljen a "Fontos" és a "Figyelem" feliratokkal megjelölt részekre! Az utasítások be nem tartása személyi sérüléseket és a gép károsodását okozhatja!

Rendellenességek előfordulása esetén tekintse át ezt a kézikönyvet, szükség esetén forduljon a legközelebbi Daikin S.p.A. ügyfélszolgálathoz.

A beszerelést és a karbantartást szakszemélyzetnek kell elvégeznie, hacsak a kézikönyv máshogy nem rendelkezik.

A gépen történő bármilyen beavatkozás előtt kapcsolja ki az elektromos ellátást.

A kézikönyvben lévő szabályok be nem tartása a garancia érvényességének azonnali elvesztését okozza.

A Daikin S.p.A. nem tekinthető felelősnek a gép rendellenes használatából eredő semmilyen kárért, továbbá a jelen kézikönyvben és a gépen található szabályok figyelmen kívül hagyásából következő esetleges problémákért.

Ezt a készüléket nem arra tervezték, hogy gyermekek, vagy fizikai, érzékelési vagy mentális problémákkal küszködő személyek, vagy tapasztalatlan vagy felkészületlen személyek használják azt felügyelet nélkül.

Ügyeljen arra, hogy gyermekek ne férhessenek hozzá a készülékhez.

A készülék készhezvételét követően ellenőrizze, hogy nem sérült-e meg a szállítás során.

Az esetleges tartozékok beszereléséhez és használatához tekintse át azok műszaki adatlapjait.

ÁLTALÁNOS JELLEMZÓK

Az FWECSA vezérlőt a Daikin termékcsaládban lévő berendezések valamennyi termináljának az irányítására fejlesztették ki. Az irányítás többsebességes, egyfázisú motorral, vagy inverterhez csatlakoztatott motorral történik a sebesség variálhatósága érdekében.

Az FWECSA vezérlőrendszer a következőkböl áll:

• I/O egység, mely tartalmazza az ellátó rendszert, a mikroprocesszoros rendszert és a csatlakozókat (csavarokkal kihúzhatók), melyek a bemeneti és a kimeneti berendezések bekötésére szolgálnak.
• Felhasználói terminál, mely a grafikai kijelzőből és a billentyűzetből (6 gomb) áll. Tartozik hozzá óra és a környezeti hőmérsékletet leolvasó érzékelő.

A I/O egység és a felhasználói terminál közötti összekötést megfelelő csatlakozókkal kell elvégezni. A művelethez árnyékolt, csavart érpáras adatkábelt kell használni.

A vezérlő egység lehetővé teszi a soros kommunikációt két típusú hálózaton:

- Külső ellenörző rendszer megoldás: csatlakoztatás külső felügyelő rendszerhez MODBUS RTU protokollal RS485 soros adatátviteli rendszerre (pl. az Külső ellenörző rendszer Daikin rendszer);

- SMALL megoldás: több FWECSA vezérlő bekötése két lehetséges konfigurációval:

• MASTER/SLAVE RS485 soros portra
• MASTER/SLAVE PLC-n, Külső ellenörző rendszer megoldás esetében is kivitelezhető.

- Megoldás vegyes hálózat: csatlakozni több parancsot FWECSA különböző szintű autonómia:

- MASTER hálózat RS485 (felügyeleti rendszer vagy külső FWECSA), hogy utasításokat küldene az RS485 SLAVE (úgynevezett elsődleges zóna);

- MASTER terület (FWECSA), kap utasítást MASTER RS485 hálózaton, küld utasításokat rabszolga OC;

- SLAVE hálózati OC, működése azonos a master övezetben

• A ventilátor sebességének automatikus vagy kézi (billentyűzeten keresztüli) megváltoztatása;
• AZ ON/OFF vagy modulációs szelepek kezelése két vagy négy csöves berendezésekhez;
  • EGY elektromos fütőszál kezelése a melegítés során;
• Átváltás a NYÁR és a TÉL mód között (= hűtés/melegítés) négy lehetséges módnak megfelelően:
• manuálisan billentyűzet segítségével;
• manuálisan távolról (digitális bemenettől);
• automatikusan a vízhőmérséklettől függően;
• automatikusan a levegő hőmérsékletétől függően.

• A lepárló funkció kezelése;

• Működés IDŐSÁVOKKAL.

Ezen kívül el van látva az alábbiakkal:

- Digitális bemenet a külső engedélyezéshez (pl. ablak érintkezés, távoli ON/OFF, szenzor stb.), mely engedélyezheti vagy letilthatja az egység működését (érintkezés logikája: lásd az egység konfigurálási paramétereit);

- Digitális bemenet a hűtés/melegítés közötiti távoli átváltáshoz (érintkezés logikája: lásd az egység konfigurálási paramétereit);

- Digitális bemenet az ECONOMY funkció távolról történő engedélyezéséhez (érintkezés logikája: lásd az egység konfigurálási paramétereit);

- VÍZ hőmérséklet érzékelő (tartozék), egy vagy kettő (opcionális 4 cső esetén);

- Környezeti levegő hőmérséklet érzékelő (a felhasználói terminálon belül);

- Távoli környezeti levegő hőmérséklet érzékelő (tartozék), mely ha csatlakoztatva van, használható a felhasználói terminálon belül felszerelt érzékelő helyett;

- A környezeti levegő relatív páratartalmának távoli érzékelője (tartozék);

- Egy digitális kimenet (tiszta érintkezés), mely teljesen konfigurálható.

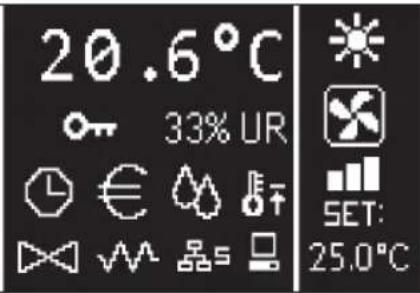

FELHASZNÁLÓI TERMINÁL

20.6°C 33% UR SET: 25.0°C

A fő képernyő két mezőből áll (alább jobb mezőként és bal mezőként utalunk azokra). melyeket egy függőleges vonal választ el egymástól.

A bal mezőben az alábbi információk találhatók (fentről lefelé és balról jobbra):

• környezeti hömérséklet (a konfigurálástól függően a felhasználói terminálon lévő távoli érzékelő vagy az I/O egység sorkapcsához bekötött érzékelő olvassa le)
• környezeti páratartalom (amennyiben a páratartalom érzékelő be van szerelve és konfigurálva van)
  • Állapotjelzők:

aktív idősávok

páramentesítés működésben

minimum környezeti hömérséklet funkció aktív

szelep/ek nyitva

elektromos fütőszál engedélyezve/aktív

SMALL hálózat az RS485-ön aktív

soros kommunikáció felügyelő rendszerrel

- riasztási jelzések: a riasztás jele és típusának megjelölése abban a zónában található, ahol általában az állapotjelzés megjelenítése történik.

A jobb mezőben az alábbi információk találhatók (fentről lefelé és balról jobbra):

- működési mód megjelölése

FÜTÉSI üzemmód

MELEGÍTÉSI üzemmód

• A szellőzés állapotának megjelenítése
• környezeti levegő hőmérséklet SET értékének a megjelenítése

Ha az egység ki van kapcsolva, a mezőt teljes egészében a függőlegesen megjelenő OFF felirat tölti be.

BILLENTYÜZET

A kijelzőnek 6 gombja van: alább ismertetve van az egyes gombokhoz társított funkció.

ON/OFF GOMB

• készülék bekapcsolása/kikapcsolása
  • visszatérés a fő képernyőjére

PRG GOMB

• MENÜ megnyitása

MODE (MÓD) GOMB

- működési mód módosítása (MELEGÍTÉS/HÜTÉS)

UP (FEL) NYÍL GOMB

• szellőzés sebességének/értékeinek a módosítása
  • görgetés a képernyőkön

SET (BEÁLLÍTÁS) GOMB

• SZELLŐZÉS/SET módosító mód
- érték megerősítése/visszatérés képernyő görgető módba

DOWN (LE) NYÍL GOMB

• szellőzés sebességének/értékeinek a módosítása
  • görgetés a képernyőkön

IDŐSÁVOK engedélyezése/kiiktatása

VÍZHÖMÉRSÉKLET megjelenítése (ha van szonda)

óra ADATAINAK megjelenítése (dátum és idő)

billentyüzet BLOKKOLÁSA/KIOLDÁSA

AZ EGYSÉG BEKAPCSOLÁSA/KIKAPCSOLÁSA

Az egység bekapcsolásához és kikapcsolásához a fő képernyőn lévő ON/OFF gombot kell megnyomni. A fő képernyőre való visszatéréshez (bármely más pontról) nyomja meg az ON/OFF gombot, majd nyomja meg azt újra az egység bekapcsolásához/kikapcsolásához.

A gomb nem fejt ki semmilyen hatást, ha aktív az idősávok működése (az óra jele a fő képernyőn található). Az idősávok aktiválásához/kiiktatásához tekintse át a megfelelő bekezdést.

A HÖMÉRSÉKLETI BEÁLLÍTÁSNAK A MEGVÁLTOZTATÁSA

A hömérsékleti beállítás (SET) megváltoztatásához meg kell nyitni a fő képernyőt bekapcsolt készülék mellett, majd az alábbi módon kell eljárni:

• nyomja meg egyszer a SET gombot a beállított környezeti hőmérséklet értékének kijelöléséhez (a képernyő jobb oldalán, lent);
• az UP/DOWN (FEL/LE) gomb segítségével módosítsa a beállított környezeti hőmérséklet értékét;
• nyomja meg újra a SET gombot a megjelenített érték kijelöléséhez és a hőmérsékleti beállítás megváltoztatása módból való kilépéshez.

A SZELLÓZÉS SEBESSÉGÉNEK A MEGVÁLTOZTATÁSA

• Miközben az egység működésben van, nyomja meg kétszer a SET gombot a szellőzés sebességének a megváltoztatása módba való belépéshez (auto, szuper-minimum, minimum, közepes, maximum)
• a szellőzés sebességének a megváltoztatásához nyomja meg az UP/DOWN nyilakat;

KÉZI szellőzés

AUTOMATA szellőzés

ERÖLTETETT szellőzés (nem módosítható)

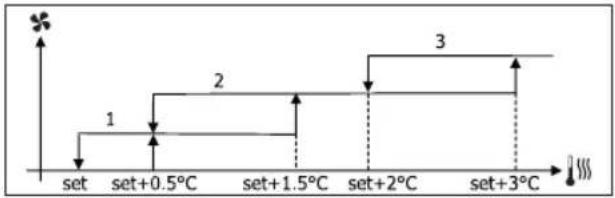

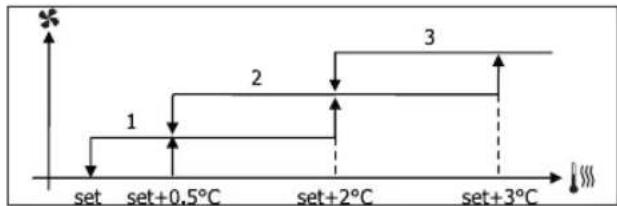

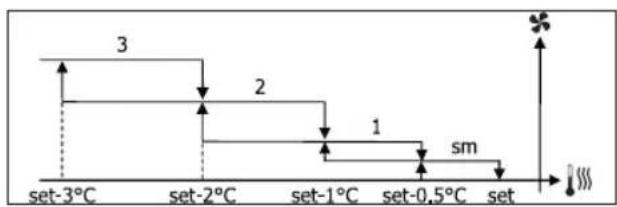

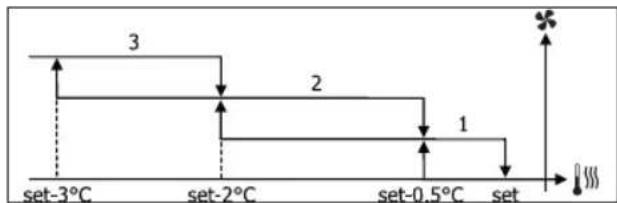

- fokozatos szellőzés esetén a módosítás sorrendje a következő:

3 sebességes hidronikus terminálok
Minimum Közepes Maximum Automata

4 sebességes hidronikus terminálok
Szuper-minimum	Minimum Közepes Maximum Automata

• modulációs szellőzés esetén a fokozatok helyén a szellőzési sebesség százalékban kerül megadásra. A nyilak megnyomásával lehetőség van ennek az értéknek a módosítására, a beállított minimum szinttől a maximum szintig (lásd BEÁLLÍTÁSI MENÜ); a határértékeken kívül az automata szellőzési mód is beállításra kerül.
• ha a mért környezeti hőmérséklet és a beállított hőmérséklet közötti különbség 0.5°C fokon belülre kerül, a szellőzés kikapcsol és megjelenik az STDBY felirat;
• a SET (beállítás) gomb megnyomásával meg lehet erősíteni a módosítást és ki lehet lépni a módosítási módból, majd vissza lehet térni a fő képernyőre;
• ha a vezérlő el van látva víz érzékelővel és a mért hőmérséklet nem elegendő a szellőzéshez szükséges engedély garantálásához, a szellőzés kikapcsol és villogní kezd a működési módra vonatkozó jel.

FÜTÉSI üzemmód

MELEGÍTÉSI üzemmód

A MÜKÖDÉSI MÓD MEGVÁLTOZTATÁSA

A működési mód megváltoztatásához (hűtés/melegítés) nyomja meg a MÓD gombot a fő képernyőn.

AZ ECONOMY FUNKCIÓ AKTIVÁLÁSA/KIIKTATÁSA

Az ECONOMY funkció aktiválásához meg kell jeleníteni a fő képernyőt. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen az Economy aktiválása eléréséig;
• nyomja meg a SET gombot a módosítás módba való belépéshez;
• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;
• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre.

Ha a funkció aktiválásra került, a fö képernyön megjelenik az economy jele.

A FÜTÖSZÁLAK BEAVATKOZÁSÁNAK AZ ENGEDÉLYEZÉSE/KIIKTATÁSA

A fütőszálak beavatkozásának az aktiválásához/kiiktatásához (ha vannak és konfigurálva lettek) meg kell jeleníteni a fő képernyőt. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen a Fűtőszál engedélyezése eléréséig;
• nyomja meg a SET gombot a módosítás módba való belépéshez;
• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;
• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre.

Ha aktiválva lettek a fűtőszálak (és megfelelően konfigurálva lettek a KONFIGURÁLÁSI MENÜBEN), láthatóvá válik a fűtőszál jele a fő képernyőn; a jel villog, ha a fűtőszálak nincsenek működésben, és fixen ég, ha a fűtőszálak működésben vannak.

A KÖRNYEZETI MINIMUM HÖMÉRSÉKLET ELLENÖRZÉSÉNEK AZ ENGEDÉLYEZÉSE/KIIKTATÁSA

A környezeti minimum hömérséklet ellenőrzésének az engedélyezéséhez/kiiktatásához meg kell jeleníteni a fő képernyőt. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen a Minimum hömérséklet ellenőrzés aktiválása eléréséig;
• nyomja meg a SET gombot a módosítás módba való belépéshez;
• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;
• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre.

Ha a funkció aktiválásra került, a fö képernyön megjelenik a minimum környezeti hömérséklet jele.

A KÖRNYEZETI PÁRATARTALOM ELLENŐRZÉSÉNEK AKTIVÁLÁSA/KIIKTATÁSA

A környezeti páratartalom ellenőrzésének aktiválásához/kiiktatásához meg kell jeleníteni a fő képernyőt, továbbá kell lennie páratartalom érzékelőnek. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen a Páratartalom ellenőrzés aktiválása eléréséig;
• nyomja meg a SET gombot a módosítás módba való belépéshez;
• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;
• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre.

A PÁRATARTALOM BEÁLLÍTÁSNAK A MEGVÁLTOZTATÁSA

A környezeti páratartalom értékének a módosításához aktiválni kell a környezeti páratartalom ellenőrzést a fő képernyőn keresztül. Innen:

• az UP/DOWN gombok segítségével görgessen a képernyők között egészen a Páratartalom beállítási pont eléréséig;
• nyomja meg a SET gombot a módosítás módba való belépéshez;
• az UP/DOWN gombok segítségével aktiválja/iktassa ki a funkciót, majd nyomja meg ismét a SET gombot a megerősítéshez;
• az ON/OFF gomb megnyomásával térjen vissza a fő képernyőre.

AZ IDŐSÁVOK AKTIVÁLÁSA/KIIKTATÁSA

Az idősávok gyors aktiválásához/kiiktatásához meg kell jeleníteni a fő képernyőt (bekapcsolt vagy kikapcsolt egység mellett).

Nyomja meg egyszerre a DOWN NYILAT és a SET gombot. Az idősávok aktiválódását a fő képernyőn lévő óra jel megjelenése mutatja.

A VÍZ HÖMÉRSÉKLETÉNEK A MEGJELENÍTÉSE

A vízhőmérséklet értékének megjelenítéséhez elengedhetetlen, hogy konfigurálva legyen az érzékelő jelenléte a BEÁLLÍTÁSI MENÜBEN. Az érzékelő által leolvasott hőmérsékleti érték megjelenítéséhez meg kell jeleníteni a fő képernyőt, majd egyszerre meg kell nyomni az UP NYÍL és a DOWN NYÍL gombokat. 4 csöves egység és két vízhőmérséklet érzékelő esetében lehetőség van a hőmérsékletet jelző képernyők közötti görgetésre az UP/DOWN NYÍL segítségével (hideg víz hőmérséklete és meleg víz hőmérséklete).

A BILLENTYÜZET BLOKKOLÁSA/KIOLDÁSA

Ahhoz, hogy blokkolni/kioldani lehessen a felhasználói terminál gombjainak a normál működését, nyomja meg egyszerre az UP + SET + DOWN gombokat. Amikor a billentyűzet blokkolva van, megjelenik a kulcs jel a képernyőn. A készenléti állapot kezdetekor mindenesetre meg lehet jeleníteni újra a fő képernyőt; ehhez az ON/OFF gombot kell megnyomni.

A DÁTUM ÉS IDŐ MEGJELENÍTÉSE (BELSŐ ÓRA)

Az óra adatainak a megjelenítéséhez meg kell nyitni a fő képernyőt bekapcsolt egység mellett. Nyomja le egyszerre a PRG és MODE: gombokat: a dátum és idő megjelenik 5 másodpercre, ezt követően a rendszer automatikusan visszalép a fő képernyőre.

A fenti folyamatnak nincs hatása, ha Készenléti módként (a BEÁLLÍTÁSI menüben) az óra van beállítva. Ebben az esetben ugyanis a képernyőn állandóan látható az óra a készenléti idő lejárta után, tehát, ha 30 másodpercig nem került végrehajtásra semmilyen művelet a kijelzőn.

A DÁTUM ÉS IDŐ MÓDOSÍTÁSA

A fő képernyőn nyomja meg a PRG gombot a MENÜBE való belépéshez, majd görgessen az oldalak között, míg meg nem jelenik az Óra beállítása. Nyomja meg a SET gombot a megerősítéshez. Állítsa be a kívánt adatokat, és minden alkalommal nyomja meg a SET gombot a megerősítéshez és a következő adatra való átlépéshez. nyomja meg az ON/OFF gombot a fő képernyőoldalra való visszatéréshez;

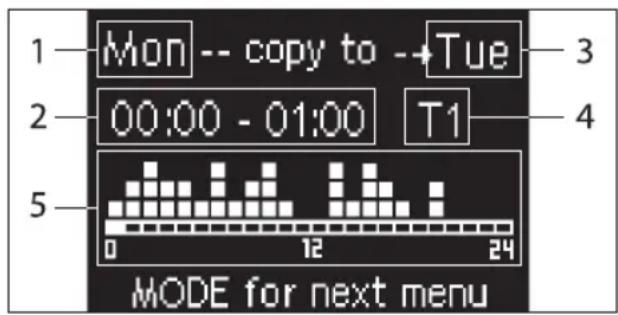

AZ IDŐSÁVOK KONFIGURÁLÁSA

A fő képernyőn nyomja meg a PRG gombot a MENÜBE való belépéshez, majd görgessen az oldalak között, míg meg nem jelenik az idősávok cím. Nyomja meg a SET gombot a megerősítéshez.

Az első hat képernyő lehetővé teszi a hőmérsékleti értékek beállítását az idősávok beállítása során; tehát a T1, T2 és T3 értékeket NYÁRI módban és TÉLI módban.

Bármely pillanatban meg lehet nyomni a MÓD gombot a tényleges idősávok beállításához.

Az idősávok rendszere óra, nap és hét szerint funkcionál: a hét minden napjának minden órája (HÉTFŐTŐL PÉNTEKIG) egy idősávot jelent, melynek kapcsán a felhasználó kiválaszthatja:

• hogy a hűtő-fűtő berendezés KI legyen-e kapcsolva
• hogy a hűtő-fűtő berendezés a T1 beállítási ponttal üzemeljen
• hogy a hűtő-fűtő berendezés a T2 beállítási ponttal üzemeljen
• hogy a hűtő-fűtő berendezés a T3 beállítási ponttal üzemeljen

1 Mon -- copy to --Tue 3 2 00:00 - 01:00 T1 4 5 MODE for next menu

1 NAP (PRG a módosításhoz)
2 IDŐSÁV (FEL/LE a görgetéshez)
3 Napok, mikor duplázás szükséges (UP+MODE)
4 BEÁLLÍTÁSI PONT
5 Profil megjelenítése

A FEL/LE NYILAKKAL görgetni lehet a hét napjainak 24 órája között; a görgetés megnyilvánul grafikusan (a kurzor képernyő alsó részén fut) és szövegileg is (fent folyamatosan frissül az idősáv). Egy idősávban (OFF, T1, T2, T3) szereplő beállítás módosításához nyomja meg a SET gombot a módosítási módba való belépéshez, majd változtassa meg a beállítást a FEL/LE NYILAK SEGÍTSÉGÉVEL. Végül nyomja meg ismét a SET gombot a megerősítéshez.

A következő hét napjára való átlépéshez nyomja meg a PRG gombot.

Egy profil kettőzéséhez nyomja meg egyszerre az UP és a MODE gombokat; megjelenik a nap, melyen másolásra kerül a profil: a módosításhoz használja az UP/DOWN nyilakat, majd erősítse meg a SET gombbal.

PARAMÉTEREK MENÜJE ÉS LISTÁJA

A MENÜ eléréséhez nyomja meg a PRG gombot. A FEL/LE NYILAK segítségével görgetni lehet a MENÜBEN található címek között.

• KONFIGURÁLÁSI MENÜ (hozzáférés a 10-es jelszóval): lásd a megfelelő bekezdést
• SZABÁLYOZÁSI MENÜ (hozzáférés a 77-es jelszóval): lásd a megfelelő bekezdést
• ÓRA BEÁLLÍTÁSI MENÜ(hozzáférés jelszó nélkül): a dátum, a hét napjának és az időpontnak a beállítása.
  • IDŐSÁVOK MENÜ (hozzáférés jelszó nélkül)
  • HÁLÓZAT ÉS CSATLAKOZÁS MENÜ (hozzáférés a 20-as jelszóval)
• KIMENETEK MEGJELENÍTÉSE MENÜ: a fizikai kimenetek állapotának megjelenítése (digitális és 0-10V)
• KIMENETEK TESZT MENÜ (hozzáférés 30-as jelszóval): a fizikai kimenetek kinyitása (digitális és 0-10V)
• INFO MENÜ: az installált szoftverrel kapcsolatos információk megjelenítése.

KONFIGURÁLÁSI MENÜ

PARAMÉTEREK LISTÁJA

Az egység konfigurálásakor az alábbi követelményeket kell szem előtt tartani:

• fütőszál megléte esetén vízmérő szondának is kell lennie;
• fütőszál és szelep jelenléte esetén a szelepnek 3 UTASNAK kell lennie (NEM 2UTASNAK);
• ha a Nyári/Téli mód közötti átváltás aktuális beállítása "Auto a vízhőmérséklet tekintetében", elengedhetetlen, hogy fel legyen szerelve vízhőmérséklet érzékelő;
  • a 4 csöves terminálokon nem lehet fütőszál;
• ha egy 4 csöves terminálon csak egy víz érzékelő van, a Nyári/Téli mód közötti átváltás beállítása nem lehet "Auto a vízhőmérséklet tekintetében",
• csak akkor lehet a a Nyári/Téli mód közötti átváltás beállítása "Auto a levegő hőmérséklet tekintetében", ha van elektromos fűtőszál, vagy ha az egység 4 csöves;
• ha a NYÁRI/TÉLI mód közötti átváltás aktuális beállítása "Auto a vízhömérséklet tekintetében", nem lehet 2 utas szelepet használni. A víz érzékelőt a hidraulikai rendszer egyik pontjára kell felszerelni, minimális keringés mellett.

KÉSZENLÉTI (STAND-BY) MÓD

Ha a felhasználói terminálon 30 másodpercig nem történik semmilyen művelet, a fő képernyő készenléti állapotba vált, mely a "Készenléti mód" paraméter beállítása alapján különböző lehet. Tehát:

• Készenléti mód = Kikapcsolva: a képernyő teljesen elsötétül;
- Készenléti mód = Óra: a képernyő részlegesen elsötétül és mutatja az aktuális dátumot és időt;
- Készenléti mód = Hőmérséklet: a képernyő részlegesen elsötétül és mutatja a környezeti hőmérsékletet és esetlegesen a páratartalmat is (ha van páratartalom érzékelő).

A SOROS ADATÁTVITEL MEGSZAKADÁSA

Ha megszűnik a soros adatátvitel a SLAVE-ként beállított egységgel, a konfigurációs paraméter beállításának függvényében az FWECSA vagy megtartja a rendszerfelügyelőtől kapott on/off és téli/nyári üzemmód beállításokat, vagy visszaállítja a billentyűzetről utoljára bevitt paramétereket.

KONFIGURÁLHATÓ DIGITÁLIS KIMENET

Az egységen van egy digitális kimenet (a kapcsolási rajzon 07-tel jelölve), melynek állapotát hozzá lehet rendelni az alábbi felsorolásban található egységek müködési állapotához:

• Működési mód
• Hütés vagy melegítés kérése
• Hütés kérése
- Melegítés kérése
• Az egység ON/OFF állapota
• Riasztás jelenléte
- Párátlanítás kérés
• Párásítás kérés
• Magas környezeti hömérséklet
• Alacsony környezeti hömérséklet
• Hiányzik az engedély a vízhőmérséklet alapján a melegítéshez
• Hiányzik az engedély a vízhőmérséklet alapján a hűtéshez
• Rendszerfelügyelötöl

a "DOUT konfigurálás" konfigurálási paraméteren keresztül választható ki. Ezen kívül a következő "Digitális kimenet logikája" paraméter beállításával ki lehet választani, hogy a relé állapota az NA logikát (normál esetben nyitva) vagy az NC logikát (normál esetben zárva) kövesse.

KONFIGURÁLÁSI MENÜ

LEÍRÁS DEFAULT

A fő képernyőről kiindulva a FEL/LE gombok megnyomásával sorrendben az alábbi oldalak jelennek meg:

• Economy funkció aktiválása
• Elektromos fütőszál használat engedélyezése
• Minimum hömérséklet ellenőrzés aktiválása
• Páratartalom ellenőrzés aktiválása
• Páratartalom beállítási pont

Amennyiben nem lehetséges egy vagy több címnek a módosításába belépni, előzetesen be kell állítani a megfelelő konfigurálási paramétereket. Például az elektromos fűtőszál használatának az engedélyezéséhez előzőleg be kell állítani a fűtőszál meglétét a konfigurálási menüben.

Előfordulhat, hogy bizonyos paraméter beállítások esetén a konfigurációs menü néhány paramétere (vagy értéke) nem hozzáférhető.

SZABÁLYOZÁSI LOGIKÁK ÁTVÁLTÁS A HÜTÉS/MELEGÍTÉS KÖZÖTT

JELMAGYARÁZAT

	VENTILÁTOR SEBESSÉG
	TÉL
	NYÁR
	LEVEGŐHŐMÉRSÉKLET
	VÍZHŐMÉRSÉKLET
	SZELEP NYITÁS
	IGEN
	NEM

A termosztát működési módjának 4 különböző kiválasztható logikája van, az ellenőrző egység konfigurálása alapján meghatározva:

• Helyi: a felhasználó választja ki a MÓD gombbal
• Távolság: a DI1 digitális bemenet állapotától függően
• A víz hömérsékletétől függően

Víz érzékelő riasztás esetén a mód ellenőrzése átmenetileg Helyi módba tér vissza.

• A levegő hómérsékletétől függően:

Ahol:

• Set a nyilakkal beállított hőmérséklet
• ZN a semleges zóna

A termosztát működési módját a kijelzön a HÜTÉS és FÜTÉS jelek mutatják.

SZELLÓZÉS

ÁLTALÁNOS JELLEMZÓK

Az ellenőrzés két szellőzési típust tud kezelni:

• fokozatos szellőzés meghatározott számú kiválasztható sebességgel (3 vagy 4);
• modulációs szellőzés 0% és 100% között beállítható sebességgel

A kezelés típusa a ventilátor típusától függ (fokozatos vagy modulációs), mely a gép peremén található. A szelep típusától függően (ON/OFF vagy modulációs) a fokozatok beállítása két külön logikát követhet.

Összefoglalva, a vezérlés által irányított (és alább részletesen leírt) automata szabályozási logikák az alábbiak:

• Fokozatos szellőzés ON/OFF szeleppel (vagy anélkül) 3 sebességen, hűtési és melegítési módban;
• Fokozatos szellőzés ON/OFF szeleppel (vagy anélkül) 4 sebességen, nyári és téli módban;
• Fokozatos szellőzés modulációs szeleppel (vagy anélkül) 3 sebességen, nyári és téli módban;
• Fokozatos szellőzés modulációs szeleppel (vagy anélkül) 4 sebességen, nyári és téli módban;
• a modulációs szellőzés szabályozása ON/OFF szeleppel, nyári és téli módban;
  • a modulációs szellőzés szabályozása modulációs szeleppel.

TERMÉSZETES KONVEKCIÓ

Ha a szelepes egységek esetében engedélyezi a konfigurációs menü vonatkozó paraméterét, fűtési üzemmódban a rendszer 0,5°C-kal késlelteti a ventilátor bekapcsolását, hogy lehetővé először a természetes konvekciót.

FOKOZATOS SZELLÖZÉS

Az UP/DOWN gombok segítségével az alábbi sebességfokozatok közül lehet választani:

• Seb. AUTOMATA: a beállított hömérséklet és a környezeti levegő alapján;
• Seb. SZUPERMINIMUM: csak akkor lehet kiválasztani, ha az egység típusa 4 sebesség
• Seb. MINIMUM
  • Seb. KÖZEPES
• Seb. MAXIMUM

AUTOMATA MÜKÖDÉS 3 SEBESSÉGES EGYSÉGHEZ ÉS ON/OFF SZELEPHEZ/SZELEPEKHEZ (VAGY AZOK NÉLKÜL):

1 Minimum SEBESSÉG
2 Közepes SEBESSÉG
3 Maximum SEBESSÉG

HÚTÉS

FÜTÉS
    note1["3"]
    note2["2"]
    note3["1"]
    note4["..."

AUTOMATA MÜKÖDÉS 4 SEBESSÉGES EGYSÉGHEZ ÉS ON/OFF SZELEPHEZ/SZELEPEKHEZ (VAGY AZOK NÉLKÜL):

1 Minimum SEBESSÉG
2 Közepes SEBESSÉG
3 Maximum SEBESSÉG

sm SZUPER-MINIMUM SEBESSÉG

HÜTÉS
FÜTÉS
    note1["3"]
    note2["2"]
    note3["1"]
    note4["sm"]
    note5["+"]
    note6["-"]

i A 4 sebességes konfiguráció (szeleppel) esetében a fütési szellőzés 0.5°C fokkal késik, a természetes konvenció első fázisának lehetővé tétele érdekében.

AUTOMATA MÜKÖDÉS 3 SEBESSÉGES EGYSÉGHEZ ÉS MODULÁCIÓS SZELEPHEZ/SZELEPEKHEZ:

1 Minimum SEBESSÉG
2 Közepes SEBESSÉG
3 Maximum SEBESSÉG

HÚTÉS

A modulációs szellőzés kezelői logikája – a fokozatos szellőzéshez hasonlón – két lehetséges működési módra képes:

• AUTOMATA műköés
• FIX SEBESSÉGEN történő működés

A százalék kiválasztásához használja az UP/DOWN gombokat. Ha a minimum alatti (20%) vagy maximum feleti (100%) szellőzési érték kerül beállításra, aktiválódik az automata mód.

KÉZI szellőzés

AUTOMATA szellőzés

ERÖLTETETT szellőzés

AUTOMATA MÜKÖDÉS 3 VAGY 4 SEBESSÉGES EGYSÉGHEZ ÉS ON/OFF SZELEPHEZ/SZELEPEKHEZ (VAGY AZOK NÉLKÜL):

HÜTÉS

A 4 sebességes konfiguráció esetében a fütési szellőzés 0.5°C fokkal késik, a természetes konvenció első fázisának lehetővé tétele érdekében.

ENGEDÉLY A VÍZHÓMÉRSÉKLET ALAPJÁN

A szellőzés típusától (fokozatos vagy modulációs) függetlenül, a szellőzés alá van rendelve a berendezésben lévő víz hőmérsékleti ellenőrzésének. A munkavégzés módjának megfelelően különböző engedélyezési küszöbök vannak a melegítés és a hűtés során.

HÜTÉS

Ennek az engedélynek az elmaradásáról üzenet jelenik meg a kijelzön a termosztát hívásakor, eközben pedig villog a Melegítés és a Hűtés aktiv módjához tartozó lámpa. Ez az engedély az alábbi esetekben nem kerül figyelembevételre:

• nincs vízhömérséklet érzékelő, vagy riasztás alatt áll, mert le van csatlakoztatva
• hütéskor, 4 csöves konfigurációkkal

ERÖLTETÉS

A normal szellőzési logika (legyen modulációs vagy nem modulációs) mellőzésre kerül olyan különleges helyzetekben, mikor erőltetés szükséges a hőmérséklet megfelelő ellenőrzéséhez vagy a terminál helyes működéséhez.

Az alábbiak lehetségesek:

• HÜTÉSKOR:

• ha az ellenőrző egység a gépen van és szelepes konfigurációk esetén: megmarad a legkisebb elérhető sebesség akkor is, ha a hőmérséklet elérte a kijelölt értéket.
• ha az ellenőrző egység a gépen van és szelep nélküli konfigurációk esetén: minden olyan 10 percet követően, mikor a ventilátor állt, közepes sebességen firssítés történik 2 percen keresztül annak érdekében, hogy a levegő érzékelő helyesebben le tudja olvasni a környezeti hőmérsékletet.
• Ha a levegő keringtetésre standby módban mindig ON paraméter van beállítva, a ventilátor a beállított hőmérséklet elérését követően a megadott sebességen működik tovább.

• MELEGÍTÉSKOR:

• akítv fűtőszállal: erőltetésre kerül a szellőzés közepes sebességen
• a fütőszál kiiktatása után: közepes sebességen, két percig utólagos szellőzés történik. (Megj.: ez a szellőzés akkor is végberegy, ha a termosztátot kikapcsolják, vagy átlépés történik hűtési módba).
• Ha a levegő keringtetésre standby módban mindig ON paraméter van beállítva, a ventilátor a beállított hómér séklet elérését követően a megadott sebességen működik tovább.

SZELEP

Az ellenőrzés két- és háromutas szelepeket tud kezelni, ON/OFF típusúakat (tehát teljesen nyitva vagy zárva) és modulációs típusúakat (a szelep nyitását 0% és 100% között lehet variálni).

ON/OFF SZELEP

A szelep nyitásának (2 vagy 3 utas) irányítása a munkavégzés és a levegő hőmérsékletének a beállításától függ.

HÜTÉS

On Off set set+0,5°

FÜTÉS

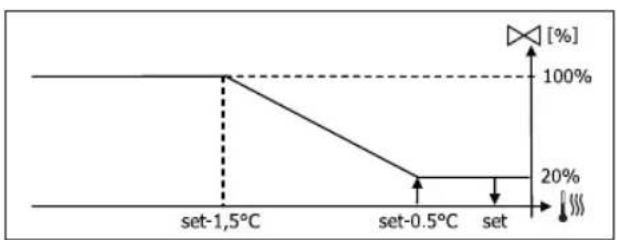

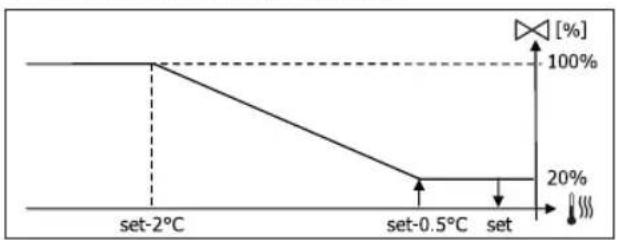

A szelep nyitásának (2 vagy 3 utas) irányítása a munkavégzés és a levegő hőmérsékletének a beállításától függ. A nyitás szabályozási logikája követi az alább látható diagrammokat.

HÜTÉS

MELEGÍTÉS 3 SEGESSÉGES KONFIGURÁCIÓKKAL

MELEGÍTÉS 4 SEGESSÉGES KONFIGURÁCIÓKKAL

ENGEDÉLY A VÍZHÓMÉRSÉKLET ALAPJÁN

A vízhőmérséklet ellenőrzése az adott nyitás engedélyezéséhez csak a 3 utas szelepek konfigurációit és az elektromos fűtőszált érinti. Ezeknek a konfigurációknak az esetében ellenőrzésre kerül a víz hőmérséklete az alábbi esetekben:

- Melegítés fűtőszállal: a fűtőszál működése a szellőzés erőltetését eredményezi; tehát el kell kerülni, hogy esetleg túl hideg víz menjen a terminálba:

- A fütőszál kikapcsolása miatti utólagos szellőzés: az előírt idő lejártáig áll fen, a működési mód megváltoztatása esetén is. Az utólagos szellőzés közben a vízhőmérséklet alapján érkező engedély egybeesik a szellőzéshez tartozó engedéllyel.

FÜTÖSZÁL

AKTIVÁLÁS

Ha előzőleg be lett állítva a konfigurálási paraméter és engedélyezve van a setup paraméter, a fűtőszál a termosztát hívása esetén kerül használatra, a környezeti hőmérséklet alapján.

On set-0,5° Set Off Set

Az aktiválás a szellőzés eröltetését vonja maga után.

ENGEDÉLY A VÍZHÖMÉRSÉKLET ALAPJÁN

A fütőszál aktiválásához az engedély összefügg a vízhőmérséklet ellenőrzésével. Alább a vonatkozó engedélyezési logika:

FÜTÉS

Ez az engedély nem kerül megadásra, ha nincs vagy nincs csatlakoztatva a vizhőmérséklet érzékelő.

ECONOMY

Ha előzőleg be lett állítva a konfigurációs paraméter és engedélyezve van a setup paraméter használata, az Economy funkció előírja a beállítási pont 2.5°C fokkal történő korrekcióját és az erőltetést a lehető legkisebb sebességen, hogy a termimál működése a lehető legalacsonyabb fokozatú legyen.

• Melegítés: set + 2.5°C
  • Hütés: set - 2.5°C

MINIMUM HÖMÉRSÉKLET ELLENÖRZÉS

Ha előzőleg be lett állítva a konfigurációs paraméter és engedélyezve van a setup paraméter használata, ez a logika kikapcsolt termosztát esetén megakadályozza, hogy a környezeti hőmérséklet a beállítható küszöbérték alá csökkenjen ("minimum hőmérséklet ellenőrzés SET"), mivel a terminált a szükséges időre fűtőmódba kényszeriti.

Ha van fütőszál, az csak akkor kerül használatra, ha előzőleg ki lett választva fütési forrásként.

AKTIVÁLÁS

Ha ez az ellenőrzés ki lett választva, a terminál bekapcsol, ha a környezeti hömérséklet 9°C fok alá csökken:

Miután a hömérséklet visszaemelkedett 10°C fölé, a termosztát kikapcsol.

A digitális bemenettől esetlegesen érkező OFF letiltja ezt a logikát.

PÁRAMENTESÍTÉS

A csak Hütési módban használható páramentesítő funkció a terminált a környezeti páratartalom csökkentése érdekében tudja működtetni a setup menüben lévő paraméterben megadott beállítási pont eléréséig. A funkció csak akkor tud működni, ha a konfigurálási menüben be lett állítva a páratartalom érzékelő jelenléte.

LOGIKA

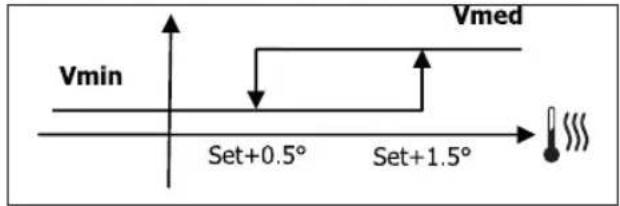

A szellőzés sebessége a minimumra lesz szorítva, vagy ha a hömérséklet nagyon meghaladja a beállítási pontot, közepes sebességre:

Mivel vissza kell állítani a páratartalmat a beállított értékre, a szellőzés (és ha van, a szelep is) bekapcsol akkor is, ha a környezeti hőmérséklet elérte a vonatkozó beállítási pontot (látható a kijelzőn). Ha az érték túlságosan a beállított küszöb alá süllyed, a logika átmenetileg letiltásra kerül.

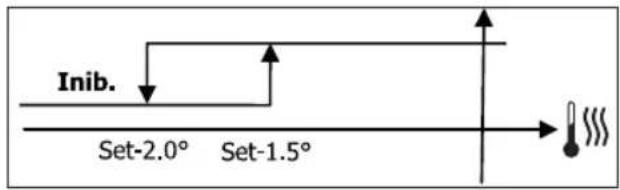

A páramentesítő aktiválásához az engedély összefügg a vízhőmérséklet ellenőrzésével. Alább a vonatkozó engedélyezési logika:

Ha nem érkezik meg az engedély, felfüggesztésre kerül a páramentesítési funkció. Ez az érzékelő lecsatlakoztatása esetén is bekövetkezik.

A hivatkozási páratartalom elérése vagy a vezérlő kikapcsolása esetén a páramentesítés kikapcsol.

RIASZTÁSOK

A vezérlő által kezelt riasztások az egység konfigurálása szerint előírt érzékelők hiányára vonatkoznak. Ezért a lehetséges riasztások az alábbiak:

• Levegő hőmérséklet érzékelő riasztás
- Vízhőmérséklet érzékelő riasztás
• Páratartalom érzékelő riasztás

HÁLÓZATOK ÉS CSATLAKOZÁS

RÁKÖTÉS A FELÜGYELŐ RENDSZERRE (KÜLSŐ ELLENÖRZŐ RENDSZER MEGOLDÁS)

A bekötés Külső ellenörző rendszer 3.10 vagy annál nagyobb modelleken végezhető el

Az RS485 soros adatátviteli rendszeren keresztül rá lehet kötni az FWECSA vezérlőket (247-ig) egy kezelő szoftverre, mely kommunikációs protokollként a MODBUS RTU-t használja az alábbi jellemzőkkel:

• beállítható baud (alapbeállítás: 9600);
- nincs egyenlöség
• 8 bit adat
• 1 bit stop

Egy felügyelő hálózaton belül minden FWECSA vezérlő SLAVE-ként viselkedik a központi vezérlő rendszerrel szemben, mely a hálózat MASTER-e (01 ábra).

A hálózat kábelezését követően az összes FWECSA vezérlést konfigurálni kell. Nyomja meg a PRG gombot a MENÜ eléréséhez, majd lépjen be a "Hálózatok és csatlakozások almenübe (jelszó = 20). Az alábbiak szerint állítsa be az RS485 SETUP paramétereket:

• MST/SLV = "Slave SPV-töl"
- Protocoll = "Modbus"
- Soros port = 1 és 255 közötti érték beállítandó
- Sebesség = a Master igényeinek megfelelően kell beállítani

ne változtassa meg az OC SETUP PARAMÉTEREKET (MST/SLV =

semmilyen).

A hálózat kábelezésével kapcsolatos részletekért ajánlott elolvasni az "RS485 HÁLÓZAT" c. dokumentumot, melyet a Daikin weboldalon keresztül lehet letölteni.

A SLAVE-ként működő vezérlő egység által elismert és irányított funkciók az alábbiak:

KÓD LEÍRÁS

01 coil status leolvasása

02 input status leolvasása

03 holding register leolvasása

04 input register leolvasása

15 coil status többszörös kiírás

16 holding register többszörös kiírás

A lehetséges kombinációk az alábbiak:

COIL STATUS (LEOLVASÁSI/KIÍRÁSI DIGITÁLIS)

LEÍRÁS

1 ON/OFF parancs

2 NYÁR/TÉL parancs

3 ECONOMY parancs

4 FAGYÁSGÁTLÓ ENGEDÉLYEZÉSE parancs

5 ELEKTROMOS FÜTŐSZÁLAK ENGEDÉLYEZÉSE parancs

6 modulációs szellőzés KÉZ/AUTO vezérlője

7 ON/OFF engedélyezés MASTER-től

8 ECONOMY engedélyezés MASTER-től

9 NYÁR/TÉL engedélyezés MASTER-től

10 FAGYGÁTLÁS engedélyezés MASTER-től

11 ELEKTROMOS FÜTŐSZÁLAK engedélyezése MASTER-től

12 BEÁLLÍTÁSI PONT engedélyezés MASTER-től

13 BEÁLLÍTÁSI PONT HATÁRÉRTÉKEK engedélyezés MASTER-től

14 SZELLŐZÉSI SEBESSÉG engedélyezés MASTER-től

15 BILLENTYŰZET BLOKKOLÁS vezérlő

16 PÁRATARTALOM ELLENŐRZÉS MASTERRŐL engedélyezés

17 PÁRAELLENŐRZÉS engedélyezése

18 07 DIGITÁLIS KIMENET KONFIGURÁLÁSA parancs

INPUT STATUS (CSAK LEOLVASÁSI DIGITÁLIS)

LEÍRÁS
1	Egység ON/OFF
2	NYÁR/TÉL
3	ECONOMY aktív
4	FAGYGÁTLÁS aktív
5	RIASZTÁS jelenléte
6	Környezeti hőmérséklet érzékelő riasztás
7	Vízhőmérséklet érzékelő riasztás
8	Melegvíz hőmérséklet érzékelő riasztás(csak 4 csöves egység esetén)
9	Környezeti páratartalom érzékelő riasztás
10	Sebesség szám (3/4)
11	Csövek száma (2/4)
12	Szellőzés típusa (STEP/MODULÁCIÓS)
13	Beállítási érzékelő (KIJELZŐ/EGYSÉG)
14	Fűtőszálak megléte
15	Páratartalom érzékelő megléte
16	digitális kimenet állapot (01)
17	digitális kimenet állapot (02)
18	digitális kimenet állapot (03)
19	digitális kimenet állapot (04)
20	digitális kimenet állapot (05)
21	digitális kimenet állapot (06)
22	digitális kimenet állapot (07)
23	Vízérzékelő jelen van
24	Használati meleg víz érzékelő jelen van (4 csöves hidronikus egység)
25	Párátlanítás aktív
26	Szelep nyitva
27	Hidronikus egység távvezérléssel kikapcsolva
28	Levegő befújás beállítása (kézi/automatikus)
29	Fűtőszál működik
30	Szelep jelenléte
31	ECONOMY engedélyezése érintkezővel

HOLDING REGISTER

(LEOLVASÁS/KIÍRÁS TELJES/ANALÓG)

LEÍRÁS
1 Nyári hőmérséklet SET (hűtés)
2 Nyári hőmérséklet SET minimum limit
3 Nyári hőmérséklet SET maximum limit
4 Téi hőmérséklet SET (melegítés)
5 Téi hőmérséklet SET minimum limit
6 Téi hőmérséklet SET maximum limit
7	Egyszeri hőmérséklet SET(ha a NYÁR/TÉL mód víz/lev. hőmérsékleten)
8 Páratartalom SET
9 Páratartalom SET minimum limit
10 Páratartalom SET maximum limit
11	Fokozatos szellőzés sebessége:0 = szuper-minimum seb.1 = minimum seb.2 = közepes seb.3 = maximum seb.4 = seb. AUTO
12 Modulációs szellőzési sebesség

INPUT REGISTER

(CSAK LEOLVASÁS TELJES/ANALÓG)

LEÍRÁS
1 Környezeti hőmérséklet
2 Környezeti páratartalom
3 Vízhőmérséklet
4 Melegvíz hőmérséklet (csak 4 csöves egység esetén)
5	Fokozatos szellőzés állapota:0 = szellőzés áll1 = szuper-minimum seb.2 = minimum seb.3 = közepes seb.4 = maximum seb.
6 Modulációs szellőzés % értéke
7 1.	analóg kimenet % értéke
8 2.	analóg kimenet % értéke
9 3.	analóg kimenet % értéke
10 Aktív hőmérséklet SET
11 Nyári hőmérséklet SET
12 Téli hőmérséklet SET
13	Egyszeri hőmérséklet SET(ha a NYÁR/TÉL mód víz/lev. hőmérsékleten)
14 Aktív páratartalom SET
15 Szelep típusa (NINCS/ON-OFF/MODULÁCIÓS)

"SMALL" HÁLÓZATI MEGOLDÁSOK

A "SMALL" hálózati megoldások MASTER/SLAVE hálózati rendszert használnak, melyben az egyik FWECSA vezérlő MASTER funkciót tölt be, a többi FWECSA vezérlő pedig SLAVE-ként funkcionál.

Két úton lehetséges a megvalósítás, mindegyik más funkciókkal bír és más a csatlakoztatások típusa is:

• SMALL hálózat az RS485 adatátviteli rendszeren
• SMALL hálózat PLC-n

SMALL HÁLÓZAT AZ RS485 ADATÁTVITELI RENDSZEREN

Ebben az esetben a csatlakoztatás RS485 buszon keresztül történik, melyet árnyékolt, csavart érpáras adatkábel alkot (02 ábra).

A MASTER vezérlő a SLAVE vezérlőknek a következő beállításokat küldi el:

• Működési mód: (HÜTÉS vagy FÜTÉS);
- A vezérlő ON/OFF állapota: az összes SLAVE vezérlő egység alkalmazkodik a MASTER vezérlő egység bekapcsolt/kikapcsolt állapotához;
- A minimum környezeti hömérséklet ellenőrzésének az engedélyezése;
• Környezeti hömérséklet SET;

vagy (a "Hálózatok és csatlakoztatások" menüben található "Hőmérséklet ellenőrzés a MASTER által" paraméter alapján):

- Határértékek a környezeti hőmérsékleti beállítás módosításához (mind NYÁRI mind TÉLI módban): minden SLAVE vezérlő egység esetében a SET megváltozása a MASTER vezérlő egységen beállított értékhez képest ± 2°C fokkal megengedett.

Amí az ON/OFF állapotot illeti, minden SLAVE vezérlő egységen megengedett:

• automatikus helyi BEKAPCSOLT állapot a minimum környezeti hőmérséklet ellenőrzési funkciójának a kérése esetén
• automatikus BEKAPCSOLT/KIKAPCSOLT állapot az idősávok szerint, amennyiben engedélyezve vannak;
  • OFF a SLAVE vezérlő egységen, amennyiben az engedélyezve van.

Minden SLAVE vezérlő egység megőrzi az önállóságát a szellőzés sebességét, az ECONOMY funkció aktiválását és a SET érték beállítását illetően (a fenti korlátozásokkal).

Ez a típusú hálózat nem teszi lehetővé egy felügyeleti hálózat jelenlétét (Külső ellenörző rendszer megoldás), mivel az összes vezérlő egység (MASTER és SLAVE) RS485 soros portja el van már foglalva a SMALL hálózat kivitelezésével.

A hálózat kábelezését követően az összes FWECSA vezérlést konfigurálni kell. Nyomja meg a PRG gombot a MENÜ eléréséhez, majd lépjen be a "Hálózatok és csatlakozások almenübe (jelszó = 20). Az alábbiak szerint állítsa be az RS485 SETUP paramétereket:

• MST/SLV = állítsa be a "Master"-ként a megfelelő FWECSA vezérlő egységet, majd állítsa be "Helyi slave" ként az összes SLAVE-ként működtetni kívánt FWECSA vezérlő egységet.
• Protocol="Modbus"
• Soros cím = 1 és 255 közötti érték beállítandó, csak a SLAVE vezérlők esetében.
  • Sebesség = nem módosítható (9600)

Ne változtassa meg az OC SETUP PARAMÉTEREKET (MST/SLV = semmilyen).

SMALL HÁLÓZAT PLC-N

Ez a típusú konfigurálás lehetővé teszi, hogy egyetlen felhasználói terminálon keresztül akár 32 hidronikus berendezést egyszerre lehessen ellenőrzés alatt tartani.

Ebben az esetben a csatlakoztatás PLC buszon keresztül történik, melyet árnyékolt, csavart érpáras adatkábel alkot (02 ábra).

Ebben az esetben a MASTER vezérlő egység az összes SLAVE vezérlő egység számára a saját működési logikáját küldi el (pillanatról pillanatra). Egyik SLAVE vezérlő egységnek sincs tehát semmi önállósága, ezért nincs ellátva saját felhasználói terminállal.

Ehhez a típusú hálózathoz max. 32 SLAVE vezérlő egységet lehet csatlakoztatni.

A I/O egységek hálózatra való rácsatlakoztatása előtt valamennyi egységet konfigurálni kell.

Csatlakoztassa a felhasználói terminált az összes I/O egységhez.

Nyomja meg a PRG gombot a MENÜ eléréséhez, majd lépjen be a "Hálózatok és csatlakozások almenübe (jelszó = 20). Az alábbiak szerint állítsa be a PLC SETUP paramétereket:

• MST/SLV = állítsa be a "Master"-ként a megfelelő I/O egységet, majd állítsa be "Slave" ként az összes SLAVE-ként működtetni kívánt egységet.
• Soros cím = 2 és 34 közötti érték beállítandó a SLAVE vezérlők esetében.

Ekkor az összes I/O egységet rá lehet kötni a hálózatra.

Miután az egység SLAVE-ként be lett állítva, az a továbbiakban nem tud akármelyik felhasználói terminállal kommunikálni. Ezért ha a beállítások megváltoztatására van szükség, VISSZAÁLLÍTÁST (RESET) kell végezni a következőképpen: válassza le az egységet a hálózatról, miközben az ellátást kap, majd helyezze rövidzárlat alá a 10-es digitális bemenetet 15 másodpercre (I10 és IC kapcsok).

A hálózatra kötött összes hidronikus terminál (MASTER és SLAVE) konfigurációjának meg kell egyeznie.

KEVERT HÁLÓZAT

A PLC-n működő SMALL hálózatot rá lehet kötni egy felügyelő hálózatra (Külső ellenörző rendszer megoldás vagy SMALL) az RS485 adatátviteli rendszerben a MASTER vezérlő egység RS485 soros portján keresztül, íly módon KEVERT HÁLÓZAT jön létre. A 04 ábrán az egy felügyelő hálózathoz rendelt, PLC-n működő SMALL hálózat alkotta kevert hálózat ábrája található.

PARAMÉTEREK ÁTTEKINTŐ TÁBLÁZATA

KÜLSÖ ELLENÖRZÖ RENDSZER BMS		SMALL RS485	SMALL OC	Hálózat Kevert
RS485
MST/SLV Slave SPV-töl		FWECSA Master: Master	-	FWECSA Master: Master
		FWECSA Slave: Slave SPV-töl		FWECSA Slave: Slave SPV-töl
Protokoll Modbus Modbus - Modbus
Soros cím 1... 255		FWECSA Master: 0	-	FWECSA Master: 0
		FWECSA Slave: 1... 255		FWECSA Slave: 1... 255
Sebesség A Master alapján 9600 - 9600
OC
MST/SLV --			FWECSA Master: Master
			FWECSA Slave: Slave
Soros cím --			FWECSA Master: 0
			FWECSA Slave: 2... 255

i A I/O egységet elölről nézve az ÁLLAPOT LED balra található, a HÁLÓZAT LED pedig jobb oldalon.

MÜSZAKI ADATOK

Ellátás	230Vac 50/60HzTeljesítmény 2,5 W
Működési hőmérséklet	Tartomány 0-50°C
Tárolási hőmérséklet	Tartomány -10-60°C
IP Védelmi osztály	IP30 (felhasználói terminál)
Egysége típusa 1.C típus
Kimeneti relé	Normal Open 5A @ 240V (Ellenálló)Max. környezeti hőmérséklet: 105°CMikro-megszakítás
Bemenetek	NTC hőmérséklet érzékelőAktív érzékelők 0-5VTiszta csatlakozások (digitális bemenetek)
Hőmérséklet érzékelők	Érzékelők NTC 10K Ohm @25°CTartomány -25-100°C
Páratartalom érzékelő	Resistive típusú érzékelőTartomány 20-90%RH
Kábelek max átmérője a kapcsokhoz	1,5 mm ^2
Szennyezési fokozat	II fok
Hőnek/tűznek való ellenállás kategóriája	D kategória
Túlfeszültségi kategória	II-es kategória
EMC megfelelőségi szabványok	EN 61000-6-1(2007)EN 61000-6-3(2007) + A1(2011)

A LED LÁMPÁK JELENTÉSE

KÉK ZÖLD PIROS
LEDÁLLAPOTA	OFF egység	ON egység	Riasztás áll fenn
NETWORK LED	Master OC	Kommunikáció OK	Kommunikáció hiányzik

BESZERELÉS ÉS KARBANTARTÁS

A következőkben bemutatjuk a kezelőfelület, az áramköri kártya és az érzékelők telepítésének lépéseit külön kitekintéssel a Daikin termékcsalád hidronikus modelljeire.

AZ ÉRZÉKELÓK BESZERELÉSE

Az FWECSA vezérlő az alábbi érzékelőket vezérli:

• A felhasználói terminálba integrált érzékelő, mely leolvassa a levegő hőmérsékletét; nem igényel különösebb eljárást a beszerelés során.
• Érzékelő (opcionális és az előző alternatívája), mely a I/O egységhez van kötve és a gép által beszívott levegő hőmérsékletét olvassa le, vagy bármely olyan ponton észlelhető hőmérsékletet, mely alá van rendelve a hőmérséklet beállításának (TÁVOLI LEVEGŐ HÖMÉRSÉKLET ÉRZÉKELŐ).
• Érzékelők (opcionálisak), melyek a víz hőmérsékletét olvassák le: be lehet kötni egy vagy két érzékelőt attól függően, hogy a terminál 2 vagy 4 csöves berendezéshez van kötve.
• Érzékelő (opcionális) a I/O egységhez kötve, a páratartalom leolvasásához.

A működési zavarok és rendellenességek megelőzése érdekében az érzékelők vezetékei NEM lehetnek az elektromos kábelek (230V) közelében.

A TÁVOLI LEVEGŐ HÓMÉRSÉKLET ÉRZÉKELŐ BESZERELÉSE

A környezeti hőmérséklet beállításához való távoli levegő hőmérséklet érzékelő optionális tartozék. Ha van ilyen érzékelő használatban, az a fő szabályozási érzékelő a felhasználói terminál belsejében található érzékelő helyett. Minden esetben ki lehet választani a fő környezeti hőmérséklet szabályozó érzékelőt. Ehhez a "levegő érzékelő" paramétert kell beállítani a KONFIGURÁLÁSI MENÜBEN.

A távoli levegő érzékelőt minden esetben a I/O egység I1-C1 kapcsaihoz kell kötni.

• Hűtő-fűtő berendezés talpazattal (06 ábra)
• Hütő-fűtő berendezés elülső beszívással (07 ábra)

A PÁRATARTALOM ÉRZÉKELŐ BESZERELÉSE

A páratartalom érzékelő egy opcionális kiegészítő. Ha van, a I/O egység SU-SU kapcsaiba kell kötni. Az érzékelő szenzorát el lehet helyezni úgy, hogy áthaladjon azon az egységbe beáramló levegő (ha van távoli hőmérséklet érzékelő, kösse össze azokat a lenti ábrán látható módon). A szenzor elhelyezhető más olyan ponton is, ahol a hőmérséklet és a páratartalom beállítása szükséges.

LEHETŐSÉG van elhelyezni az érzékelő szenzorát a felhasználói terminál belsejébe is; ehhez a terminál alján lévő megfelelő kampót kell használni (08 ábra).

A páratartalom érzékelőhöz mellékelt kábel árnyékolva van. Az árnyékolást nem szükséges a 1/0 egységre kötni. Amennyiben a relatív páratartalom leolvasását zavarják az elektromos kábelek vagy más elemek, kösse a fent említett árnyékolást az RS485 soros port GND kapcsába.

A VÍZ ÉRZÉKELŐ BESZERELÉSE

A vízhömérséklet érzékelő (fehér kábel) opcionális.

2 csöves egység esetén (egy akkumulátor) a víz érzékelőt a I/O egység I2 - C1 kapcsaiba kell kötni. 4 csöves egység esetén ki lehet választani (a KONFIGURÁLÁSI MENÜBEN TALÁLHATÓ "víz érzékelők száma" paraméteren keresztül) a használni kívánt érzékelők (egy vagy kettő) számát. Egy víz érzékelő kiválasztása esetén azt úgy kell beszerelni, hogy leolvassa a melegítési víz hőmérsékletét (tehát a meleg víz akkumulátorra kell szerelni) és a I/O egység I2 - C1 kapcsaiba kell kötni. Két víz érzékelő kiválasztása esetén a hideg víz hőmérsékletét leolvasó érzékelőt a I/O egység I2 - C1 kapcsaiba kell kötni, a meleg víz hőmérsékletét leolvasó

Használja a mellékelt műanyag öntapadó érzékelőtartót:

• Hütő-fűtő berendezés talpazat nélkül (05 ábra)

HU

21

érzékelőt pedig a I/O egység I3 - C1 kapcsaiba.

A víz érzékelőhöz használja a megfelelő réz érzékelő tartót, és az adott esetnek megfelelően rendezze azt el az alább leírtak szerint. Hűtő-fűtő berendezések az alábbiakhoz:

• 2CSÖVES berendezés - NINCS SZELEP vagy 2 UTAS SZELEP: a víz érzékelőt a hőcserélőn kell elhelyezni (09 ábra);
  4CSÖVES berendezés - NINCS SZELEP vagy 2 UTAS SZELEP: a víz érzékelőt (ha csak egy van) a fűtőkör hőcserélőn kell elhelyezni (10. ábra); az esetleges második érzékelőt a hűtőkör hőcserélőjére kell helyezni;
• 2CSÖVES berendezés - 3 UTAS SZELEP: a viz érzékelőt a szelep bemeneténél kell elhelyezni, a berendezéstől érkező szakaszon (11. ábra);
• 4CSÖVES berendezés - 3 UTAS SZELEP: a víz érzékelőt (ha csak egy van) a melegítési szelep bemeneténél kell elhelyezni, a körtöl érkező szakaszon (12. ábra); az esetleges második érzékelőt a hűtési szelep bemeneténél kell elhelyezni a körtöl érkező szakaszon.

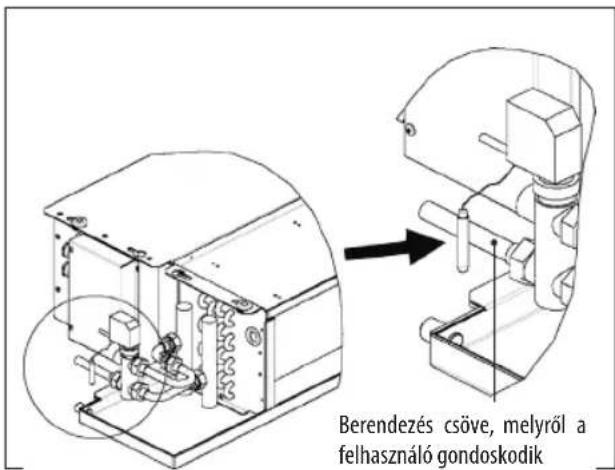

Berendezés csöve, melyröl a felhasználó gondoskodik

• A szeleppel nem rendelkező FWB-FWP egységek és két csöves berendezések esetén a víz érzékelőt a höcserélő bemeneténél lévő csőre kell szerelni.
• A szeleppel nem rendelkező FWB-FWP egységek és négy csöves berendezések esetén a víz érzékelőt a fűtőkör hőcserélő bemeneténél lévő csőre kell szerelni.

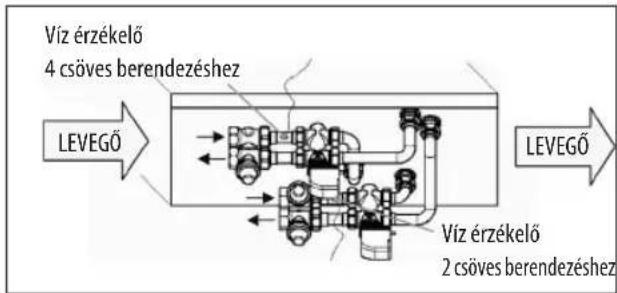

FWD

Például, a bal oldalra szerelt szelepek:

Víz érzékelő 4 csöves berendezéshez LEVEGŐ Víz érzékelő 2 csöves berendezéshez LEVEGŐ

• A szeleppel nem rendelkező FWD egységek és két csöves berendezések esetén a víz érzékelőt a höcserélő bemeneténél lévő csőre kell szerelni.
• A szeleppel nem rendelkező FWD egységek és négy csöves berendezések esetén a víz érzékelőt a fűtókör hőcserélő bemeneténél lévő csőre kell szerelni.

FWB-FWP

Például, a bal oldalra szerelt szelepek:

A FELHASZNÁLÓI TERMINÁL BESZERELÉSE

A vezérlőpult beszereléséhez válasszon ki egy olyan helyet, mely könnyen elérhető a funkciók beállításához és hatékony a környezeti hőmérséklet észlelésében (legalább 1,5 m magasságban van a padlóhoz képest). Kerülendő tehát:

• a napsugaraknak közvetlenül kitett pontok;
- a meleg vagy hideg levegő áramlatok által közvetlenül érintett pontok;
- olyan gátakat képezni, melyek meggátolják a hőmérséklet helyes leolvasását (függönyzetek vagy mobil elemek);
• vízgőz állandó jelenléte (konyha stb.);
• letakarni vagy foglalatba rakni a fali pultot.

A fali vezérlő egység beszerelésekor a kábelek elhelyezéséhez ajánlott 503-as fali szerelvénydobozt használni a vezérlő egység mögött. A beszerelés az alábbi műveleteket foglalja magában:

• Vegye ki a vezérlő zárócsavarját (13. ábra).
- 503-as fali szerelvénydoboz használata esetén vezesse át a kábeleket a vezérlő egység alján található résen, majd rögzítse a dobozt a megfelelő lyukakon keresztül (13. ábra).
- Egyéb esetben a rögzítő lyukak közelében fúrja ki a falat azon a helyen, ahová az ellenőrző egységet be kívánja szerelni. A fúráshoz sablonként használja a vezérlőegység alját. Vezesse át a kábeleket az ellenőrző egység alján lévő résen, majd rögzítse az egységet a falhoz az előzőleg kifúrt lyukakon keresztül (14 ábra).

• A kapcsot kösse a kijelzőhöz.

• A zárócsavarokkal zárja vissza a vezérlő egységet.

A vezérlópult és a I/O egység közötti csatlakoztatást a PLC 2 kapcsos csatlakozóin keresztül kell megvalósítani (lásd a kapcsolási rajzot). A I/O egység esetében a csatlakozáshoz két csatlakozó van: a két használat között semmilyen különbség nincs. Ajánlott árnyékolt, csavart érpáras adatkábelt használni. Javasolt továbbá az árnyékolt kábelt a kapocsba (-) a felhasználói terminál oldalán és a I/O egység oldalán is bekötni(19. ábra).

FELSZERELÉS A I/O EGYSÉGRE

• A FWD-FWB-FWP-FWZ-FWV-FWR-FWL-FWS-FWM terminálok esetében a I/O egységet szerelje a megfelelő rögzítő kengyelre a 9,5 mm hosszú mellékelt csavarokkal (15-16-17 ábra);
• A 25 mm hosszú mellékelt csavarokkal rögzítse a kengyelre a 3 utas sorkapcsot;
• Szerelje fel a kengyelt a terminál mellé, a víz bemeneti/kimeneti kollektorokkal szemben;
• A kapcsolási rajz alapján végezze el az elektromos bekötéseket (19. ábra); a sorkapocs (CN) és az egység összekötésére használjon 1,5 mm keresztmetszetű kábelt ^2 .

FWB-FWP

• A FWB-FWP terminálra szerelje fel a I/O egységet közvetlenül az elektromos dobozon, a 9,5 hosszú, mellékelt csavarok segítségével (18. ábra).
• A kapcsolási rajz alapján végezze el az elektromos bekötéseket (19 ábra); a sorkapocs (CN) és az egység összekötésére használjon 1,5 mm keresztmetszetű kábelt ^2 .

ELEKTROMOS BEKÖTÉSEK

Az összes műveletet szakszemélyzetnek kell elvégeznie, az érvényben lévő szabványoknak megfelelően. Bármilyen elektromos természetű beavatkozáshoz tekintse át az egyéghez tartozó kapcsolási rajzokat. Ezen kívül ajánlott ellenőrizni, hogy az elektromos hálózat jellemzői megfelelnek-e az elektromos adatok táblázatában megadott értékeknek.

A villamos részeken bármilyen művelet elvégzése előtt győződjön meg arról, hogy a készülék ki van kapcsolva. Ellenőrizze, hogy a hálózati feszültség megfelel az egység névleges adatainak (feszültség, fázisok száma, frekvencia), melyek a gépre rögzített táblán találhatók. Az ellátási feszültség a névleges értékhez képest nem szenvedhet el ±5%-nál nagyobb változást. Az elektromos bekötéseket az egységhez mellékelt kapcsolási rajznak és az érvényben lévő szabványoknak megfelelően kell végezni.

KARBANTARTÁS

A karbantartási műveleteket kizárólag a gyártó által felhatalmazott asszisztencia központ vagy szakszemélyzet végezheti. Bármilyen karbantartási vagy tisztítási művelet előtt ki kell kapcsolni a készüléket biztonsági okokból.

I/O EGYSÉG TÁBLÁZATA (19. ábra)

ELLÁTÁS

L Fázis
N Semleges
BEMENETEK
11 Környezeti hőmérséklet NTC érzékelő
12 Víz NTC érzékelő
13 Melegvíz NTC érzékelő (csak 4 csöves egység esetén)
14 Nem használt
15 Nem használt
IC Közös az NTC érzékelők esetén
+5 Nem használt
16 Bemenet távoli ON/OFF szabályozáshoz
17 Bemenet távoli NYÁR/TÉL szabályozáshoz
18 Bemenet távoli ECONOMY szabályozáshoz
19 Nem használt
110 Nem használt
IC Közös az 16-17-18 esetében
SU - SU Páratartalom érzékelő

KIMENETEK

A1 Brushless szellőzés moduláció
A2	Vízszelep moduláció(hideg 4 csöves egység esetén)
A3	Meleg víz hőmérséklet érzékelő moduláció (csak 4 csöves egység esetén)
CA Közös a	0-10V kimenetek esetén
01 Szuper-minimum sebesség
02 Minimum sebesség
03 Közepes sebesség
04 Maximum sebesség
05 Vízszelep (hideg 4 csöves egység esetén)
06 Melegvíz szelep (csak 4 csöves egység) vagy fűtőszál
C1 Közös a	01-06 relés kimenetek esetében
07 Konfigurálható jelzési kimenet
C7 Közös a	07 relés kimenetek esetében

AJTÓK (EGYSÉG ELÜLSŐ OLDALA)

A/B/GND SOROS RS485 MODBUS protokoll

+ / - Kijelző vagy másodi egység bekötése

+ / - Kijelző vagy másodi egység bekötése

KAPCSOLÁSI RAJZ (19. ábra)

JELMAGYARÁZAT

SA Környezeti hőmérséklet érzékelő
SW Vízhőmérséklet érzékelő (csak 4 csöves egység esetén)
SWH Melegvíz hőmérséklet érzékelő (csak 4 csöves egység esetén)
SU Környezeti páratartalom érzékelő
ON/OFF Tiszta érintkezés távoli ON/OFF szabályozáshoz
SUM/WIN Tiszta érintkezés távoli NYÁR/TÉL szabályozáshoz
ECONOMY Tiszta érintkezés távoli ECONOMY szabályozáshoz
FAN 0/10V Modulációs ventilátor 0/10V
VC 0/10V Vízszelep (hideg 4 csöves egység esetén) modulációs 0/10V
VH 0/10V Melegvíz modulációs szelep (csak 4 csöves egység)
MV Ventilátor
INV	Ventilátor invertere
MV INV	Ventilátor motor invertere
V1 Szuper-minimum sebesség
V2 Minimum sebesség
V3 Közepes sebesség
V4 Maximum sebesség
COM Azonos az ON/OFF kimeneteknél
VC Vízszelep (hideg 4 csöves egység esetén)
VH/RE	Melegvíz szelep (csak 4 csöves egység) vagy elektromos fűtőszál
CN Egység sorkapocs
IL Megszakító (nem tartozék)
F Biztosítek (nincs mellékelve)
L Fázis
N Semleges

ОГЛАВЛЕНИЕ

Előfordulhat, hogy bizonyos paraméter beállítások esetén a konfigurációs menü néhány paramétere (vagy értéke) nem hozzáférhető.
