HAIF64DCS - Tűzhely HAIER - Ingyenes használati útmutató

Termék típusa	Beépíthető indukciós főzőlap
Márka	Haier
Modell	HAIF64DCS
Szélesség	590 mm
Mélység	510 mm
Magasság	47 mm
Nettó tömeg	Körülbelül 10 kg
Elektromos táplálás	220-240 V ~ 50/60 Hz vagy 380-415 V 2N ~
Maximális teljesítmény	7,4 kW (2-től 7,4 kW-ig állítható)
Főzőzónák száma	4 indukciós zóna
Vezérlés típusa	Érintőképernyős (csúszka)
Fő funkciók	Teljesítményszabályozás, időzítő, gyermekzár
Maradékhő jelző	Igen
Automatikus biztonsági leállítás	Igen
Felület anyaga	Vitrokerámia
Tisztítás és karbantartás	Puha ruhával és vitrokerámia tisztítószerrel tisztítható
Beépítés típusa	Szabványos beépítés vagy munkalapba süllyesztett
Beépítési méretek (Sz x Mé)	560 x 480 mm (szabványos)
Tápkábel hossza	1150 mm
Védelmi osztály	I (földelés kötelező)
Tartozékok	Tömítő szalag, rögzítő klipek, csavarok
Pótalkatrészek	Elérhető a Haier vevőszolgálatánál
Javíthatóság	Javíthatósági index nincs megadva; lépjen kapcsolatba a vevőszolgálattal
Garancia	Szabványos gyártói garancia (lásd az általános feltételeket)

Gyakran ismételt kérdések - HAIF64DCS HAIER

Mekkora a Haier HAIF64DCS főzőlap szélessége?

A szélesség 590 mm, mélysége 510 mm, magassága 47 mm.

Mekkora a főzőlap maximális teljesítménye?

A maximális teljesítmény 7,4 kW (2-től 7,4 kW-ig állítható a teljesítményszabályozó funkcióval).

Mik a beépítési méretek?

Szabványos beépítés esetén a beépítési méretek 560 x 480 mm (szélesség x mélység). A munkalapba süllyesztett változatokhoz lásd a kézikönyvet.

Hogyan tisztítsam a vitrokerámia felületet?

Használjon puha ruhát és speciális vitrokerámia tisztítószert. Kerülje a dörzsiszivacsokat és az agresszív tisztítószereket.

Van gyermekzár?

Igen, a főzőlap rendelkezik gyermekzár funkcióval a felügyelet nélküli használat megakadályozására.

Mekkora a szükséges tápfeszültség?

A készülék 220-240 V ~ 50/60 Hz vagy 380-415 V 2N ~ feszültségen működik. A pontos modellhez lásd az adattáblát.

Hogyan állítsam be a teljesítményszabályozást?

Kapcsolja be a főzőlapot, majd nyomja meg egyszerre a és Ⓐ gombokat. A csúszkával válasszon P1 (2 kW) és P8 (7,4 kW) közötti szintet.

Beépíthetem ezt a főzőlapot egy sütő fölé?

Igen, feltéve, hogy a sütő hőszigeteléssel van elválasztva, és a szellőzés megfelelő. A biztonsági távolságokhoz lásd a kézikönyvet.

Van a főzőlapon maradékhő-jelző?

Igen, minden főzőzóna rendelkezik maradékhő-jelzővel, amely addig világít, amíg a felület meleg.

Mit tegyek meghibásodás vagy üzemzavar esetén?

Húzza ki a készüléket, és lépjen kapcsolatba a hivatalos Haier vevőszolgálattal. Ne próbálja meg saját maga javítani a készüléket.

HASZNÁLATI ÚTMUTATÓ HAIF64DCS HAIER

Ez a beépítési útmutató a konyhagyártóknak szól, akik üdvözölni fogják ezeket a termékeket. A biztonság és a legjobb eredmények elérése érdekében, kérjük, olvassa el figyelmesen ezt az útmutatót, beleértve a biztonsági utasításokat is, és őrizze meg későbbi használatra. A beépítés megkezdése előtt jegyezze fel a sorozatszámot, mivel javítás esetén szükség lehet rá. Ellenőrizze, hogy nem történt-e esetleges sérülés a szállítás során, és kétség esetén a használat előtt forduljon szakemberhez. Minden csomagolóanyagot mindig tartson biztonságos távolságban a gyermekektől.

i MEGJEGYZÉS: A funkciók, az útmutatóban található képek és a termék tartozékai a megvásárolt modelltől függően változhatnak.

Tartalom

1 Biztonsági figyelmeztetések a beépítéshez 2. o.

2 A termék elhelyezésének helye 3. o.

2.1 További tanácsok

3 A főzőlap méretei 4–9. o.

3.1 60-as szélesség

3.2 65-ös szélesség

3.3 80-as szélesség

4 Beépítési eszközök 10. o.

4.1 Normál süllyesztett beépítés

4.2 Lapszintbe süllyesztett beépítés

5 Beépítési távolságok 11. o.

5.1 Óvintézkedések

6 Bútorzat és szellőzés 12–13. o.

6.1 60–65–80-as szélesség sütőalap fölött

6.2 60–65–80-as szélesség fiókos alap fölött

6.3 60–65–80-as szélesség polcokkal ellátott alap fölött

6.4 Munkalapvastagságok

7 Süllyesztett beépítési méretek 14–19. o.

7.1 60-as főzőlap

7.2 65-ös főzőlap

7.3 80-as főzőlap

8 Hálózati csatlakoztatás 20–22. o.

8.1 Biztonsági figyelmeztetések

8.2 Útmutató

8.3 További tanácsok

8.4 Bekötési rajz

9 Beépítési utasítások 24–31. o.

9.1 Figyelmeztetések

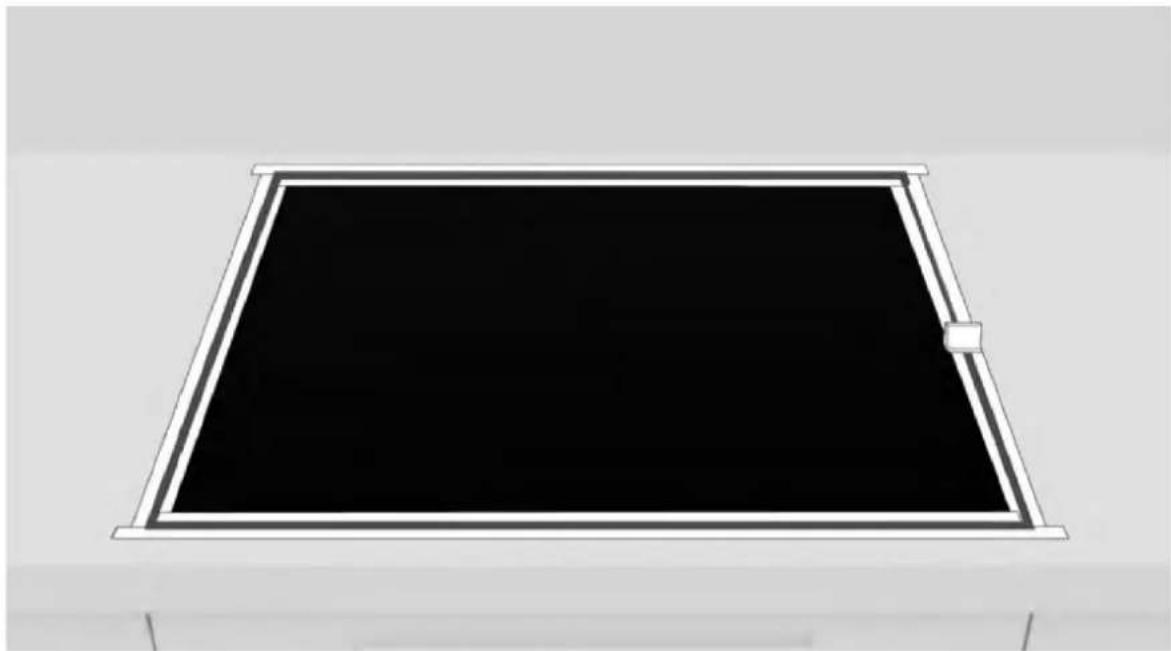

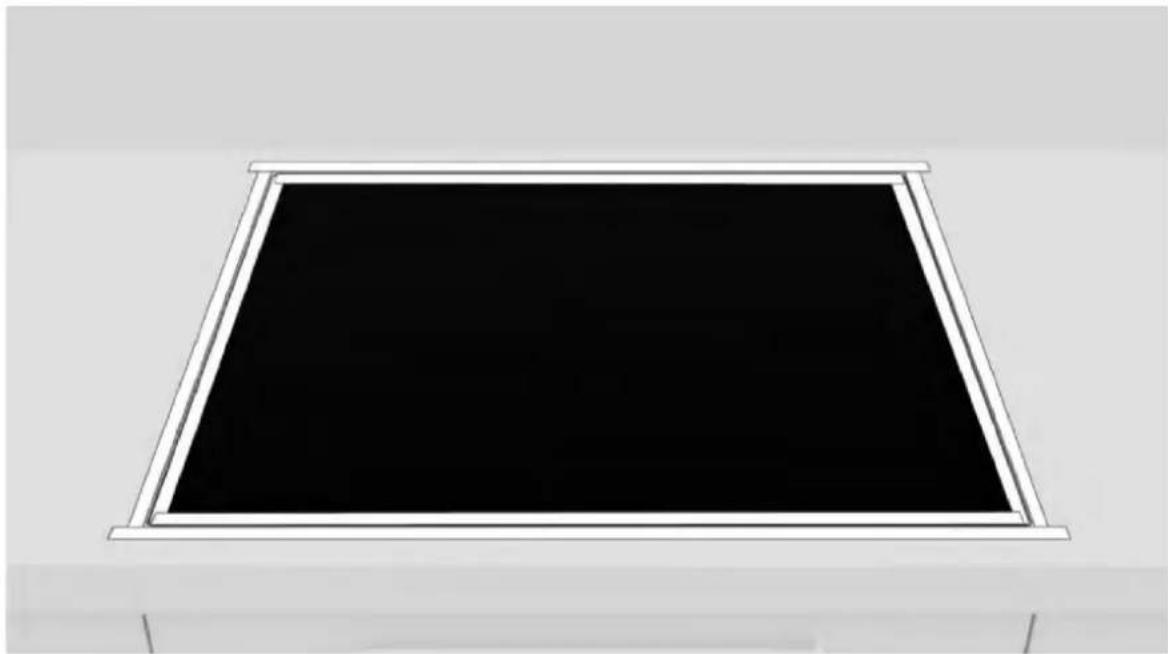

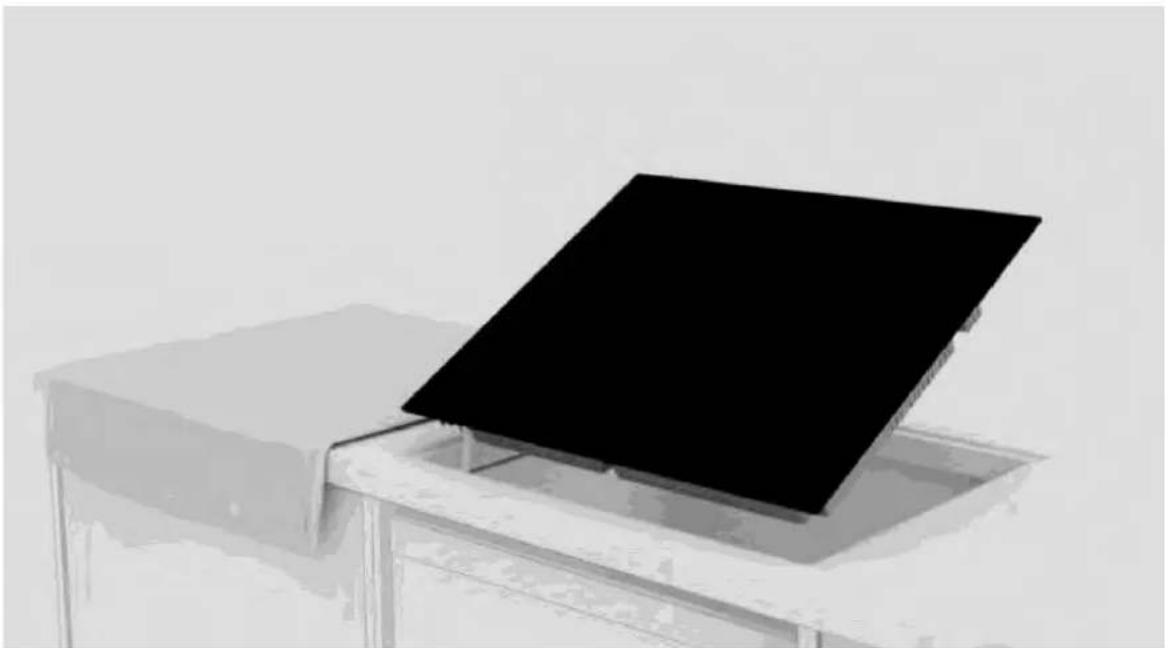

9.2 Beépítés lépésről lépésre

10 Átadás a felhasználónak 32. o.

11 Első üzembe helyezés 32. o.

12 A termék szétszerelése 32. o.

Kérjük, vegye figyelembe ezeket az utasításokat, mielőtt elkezdi a termék beszerelését. Az Ön biztonsága nagyon fontos a számunkra. A sütő használata előtt olvassa el figyelmesen ezeket az információkat;

• A beépítést csak szakképzett szakember végezheti, akinek ismernie kell és be kell tartania a beépítés országában hatályos törvényeket és a gyártó utasításait.
• Ha a gyártó segítségére van szükség a helytelen beépítésből eredő hibák kijavításához, az ilyen segítségre a garancia nem terjed ki;

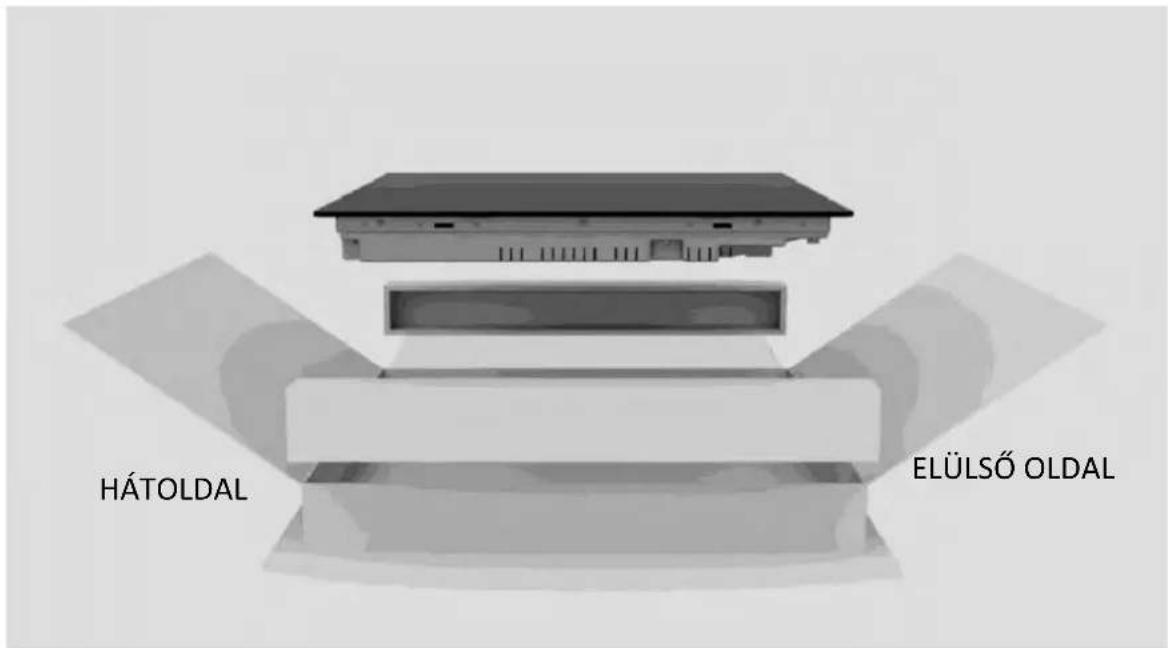

• A háztartási készülék üzembe helyezése előtt távolítsa el a csomagolóanyagot;
• A kicsomagolás után ellenőrizze, hogy a termék sértetlen-e. Ha bármilyen probléma merül fel, a beépítés megkezdése előtt forduljon a szervizközponthoz, és ne csatlakoztassa a készüléket a tápegységhez;
• A sérült termék rövidzárlatot, áramütést, tüzet és egyéb veszélyeket okozhat;
• Ellenőrizze, hogy a csomagolásban vannak-e tartozékok vagy kísérőanyagok (csavarokat tartalmazó borítékok, dokumentumok, brosúrák stb.), és ha igen, vegye ki és őrizze meg őket;
• A termék a munkalap tetejére vagy azzal egy szintbe helyezhető;
• A háztartási készülék beépítése előtt ügyeljen arra, hogy a hűtést és a belső alkatrészek védelmét biztosító friss levegő megfelelő keringéséhez elegendő szellőzés álljon rendelkezésre. A telepítés típusától függően alakítsa ki az ábrákon megadott nyílásokat. A főzőlapot mindig a háztartási készülékhez mellékelt kapcsokkal/csavarokkal rögzítse a szekrényhez.
• A főzőlap névleges frekvencián történő üzemeltetése nem igényel semmilyen további munkát vagy szerelést.
• Ha a helytelen beépítésből eredő hibák kijavításához a gyártó segítségére lenne szükség, az ilyen segítségre a garancia nem terjed ki. Tartsa be a szakképzett személyzetnek szóló beépítési utasításokat.
• A helytelen beépítés személyek, állatok vagy tárgyak károsodását vagy sérülését okozhatja. A gyártó nem vállal felelősséget az ilyen károkért, illetve sérülésekért;
• A biztonságos használat csak akkor garantált, ha a beépítést helyesen, a jelen utasításoknak megfelelően végzik el. A helytelen beszerelésből eredő károk esetén a felelősség a terméket beépítő személyt terheli;
• A háztartási készüléket a beépítés során nem szabad a hálózatra csatlakoztatni.
• A vágási sérülések elkerülése érdekében ajánlott védőkesztyűt viselni a beépítés során;
• A garancia nem terjed ki a helytelen beépítésből eredő károkra;

• A helytelen beépítés, a készülék megbabrálása és a nem megfelelő csatlakoztatás a termékre vonatkozó garancia érvényvesztését eredményezi;

• Gondoskodjon róla, hogy a termék tápkábele a beépítés befejezése után ne legyen könnyen hozzáférhető;

• A beszerelés után a tápkábel nem érintkezhet a konyhai alkatrészek mozgó részeivel (pl. fiók), és nem lehet mechanikai igénybevételnek kitéve;
• Ez a termék használat közben folyamatos szellőzést igényel. Ne takarja le a légbeömlő nyílásokat;
• A termék végfelhasználónak történő átadásakor a szakembernek meg kell győződnie arról, hogy a termék helyesen lett-e beépítve;

A termék beépítésének helye

2

• A terméket zárt, fedett, száraz és jól szellőző környezetben építse be és használja;
• Ne építse be ezt a terméket időjárásnak kitett, nyitott környezetben;
• Ezt a terméket 2000 méter tengerszint feletti magasságig történő használatra tervezték;
• Szerelje a terméket elektromos konnektor közelébe;
• A terméket csak beépítőrekeszben használja, ellenkező esetben fennáll a sérülés és az égési sérülések veszélye;
• Ne építse be a főzőlapot hűtés nélküli sütő, szárítógép, mosogatógép vagy hűtőszekrény fölé. Javasoljuk továbbá, hogy kerülje a mosógép fölé történő beépítést. A főzőlapot be szabad építeni hűtött sütő fölé;

2.1 További tanácsok

• A munkalapot kivágását a vágandó anyagtól függően a szükséges szerszámokat használva pontosan végezze. A kivágás felületeit le kell tömíteni, vagy más módon ellenállóvá kell tenni a nedvesség behatolásának;
• A munkafelületet az ebben az útmutatóban található ábrák szerint kell kialakítani. A sütőfelületnek tökéletesen vízszintesnek kell lennie. Ellenőrizze, hogy a sütőfelület alatti tömítés, ha van, megfelelően van-e elhelyezve;
• A beépítés során használjon puha ruhát, hogy elkerülje a főzőlap és a munkalap sérülését;

FIGYELMEZTETÉS: Tüzveszély és nyílt láng okozta károk. Tartsa a nyílt lángot (pl. gyertya) távol a terméktől.

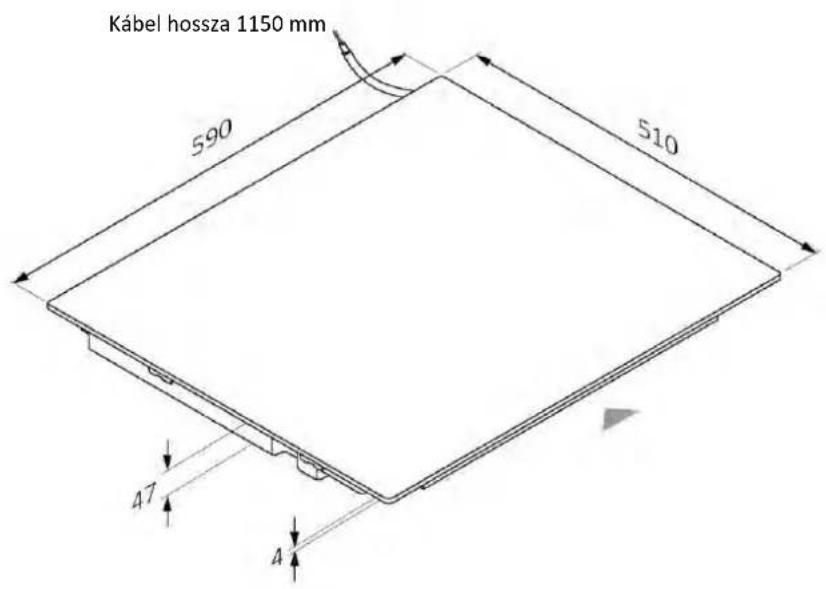

3.1 60-as szélesség

Méretek mm-ben

Felső axonometrikus nézet

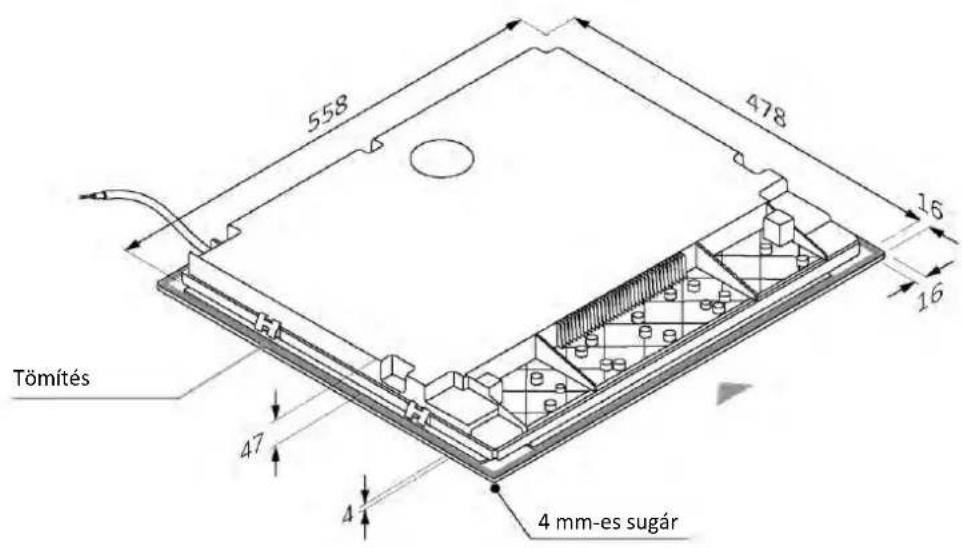

Alsó axonometrikus nézet

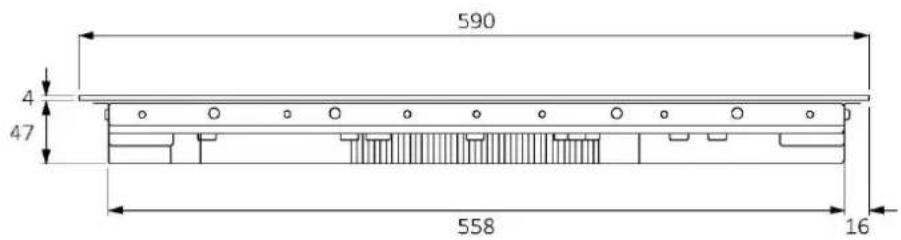

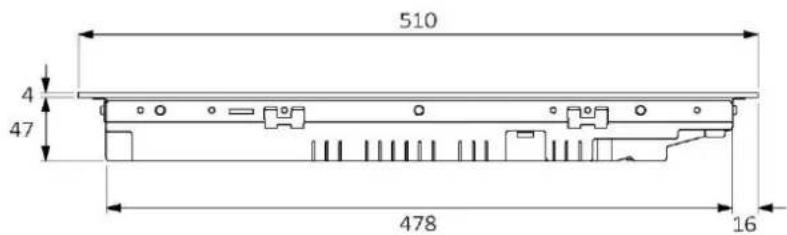

3.1 60-as szélesség

Méretek mm-ben

Elölnézet

Oldalnézet

termékkódok

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

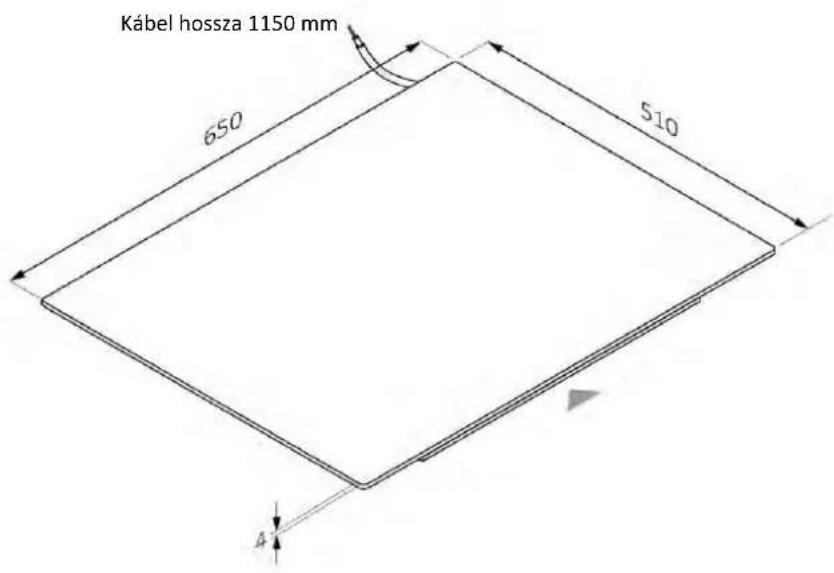

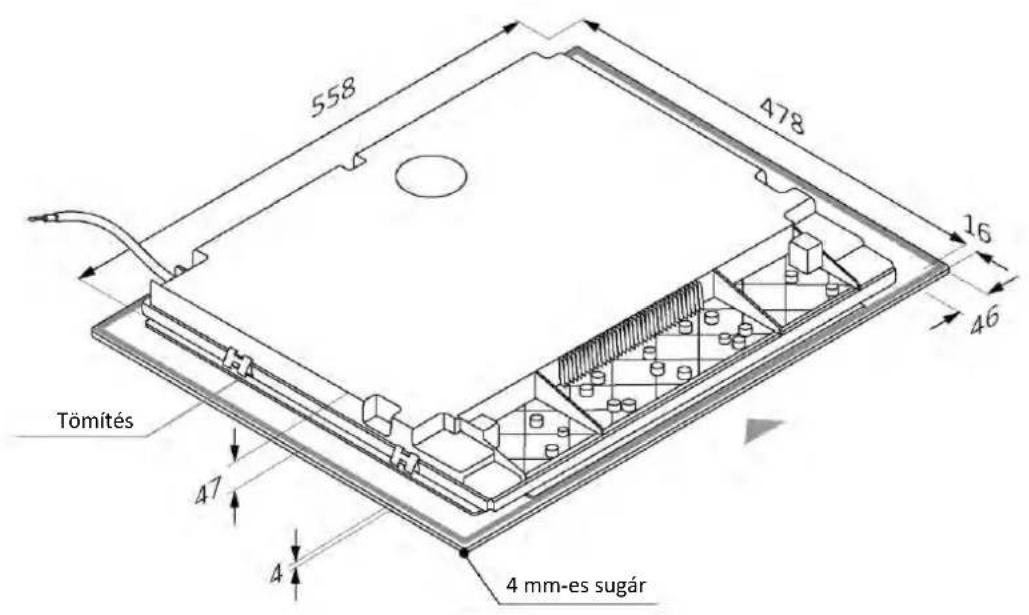

3.2 65-ös szélesség

Méretek mm-ben

Felső axonometrikus nézet

Alsó axonometrikus nézet

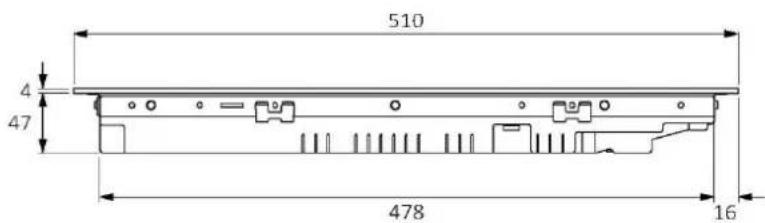

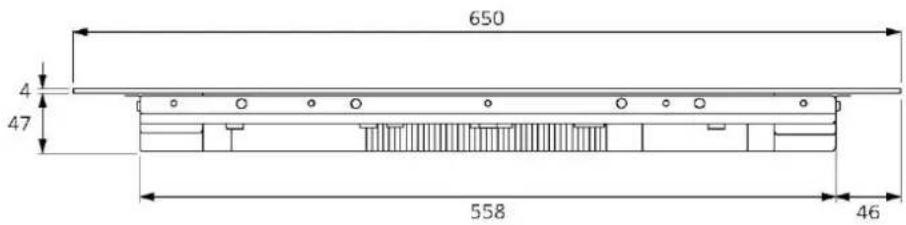

3.2 65-ös szélesség

Méretek mm-ben

Elölnézet

Oldalnézet

termékkódok

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

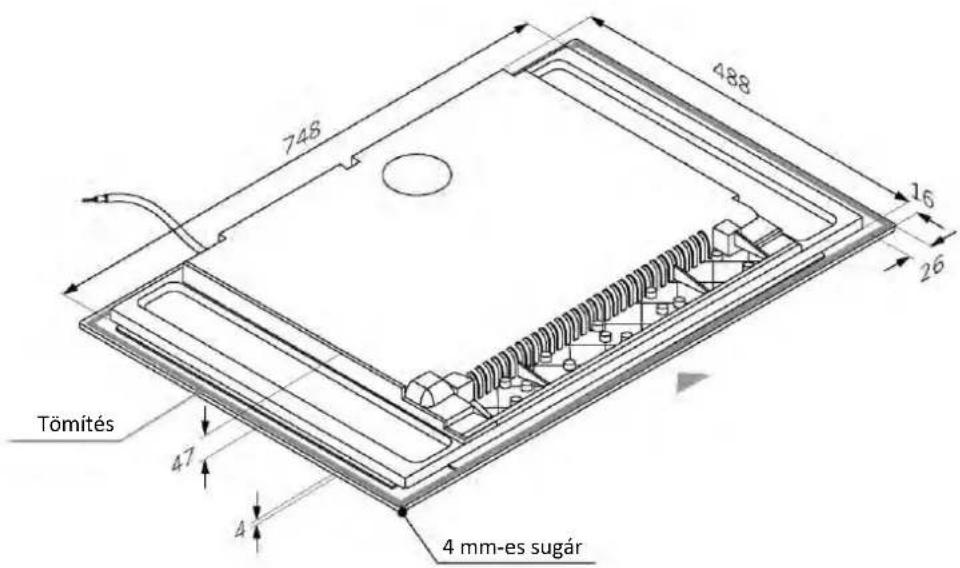

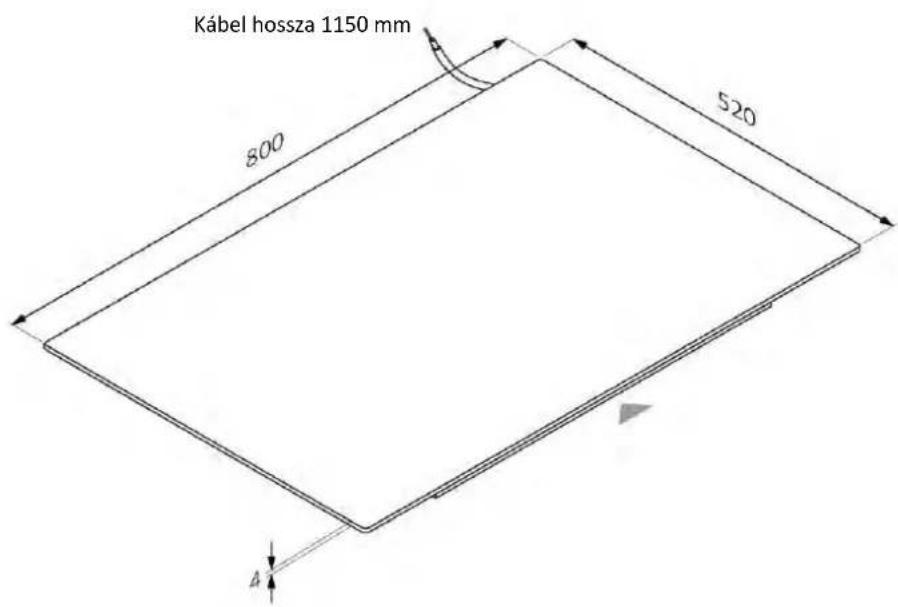

3.3 80-as szélesség

Méretek mm-ben

Felső axonometrikus nézet

Alsó axonometrikus nézet

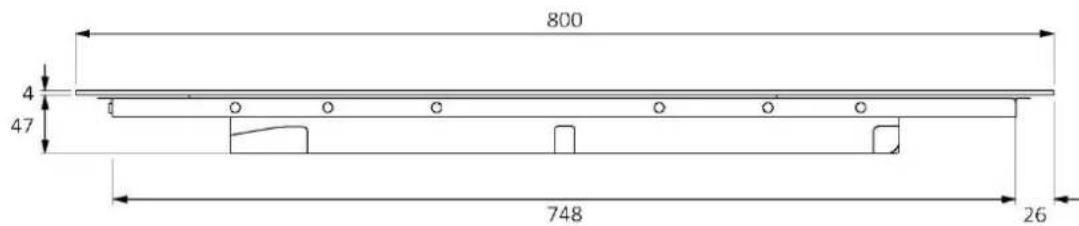

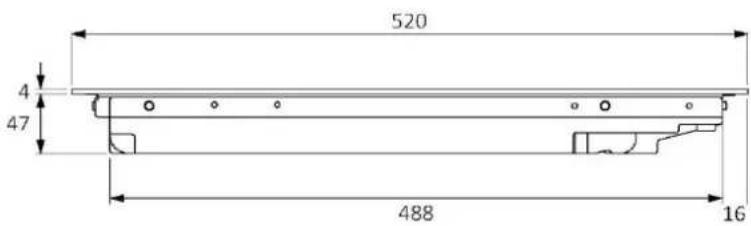

3.3 80-as szélesség

Méretek mm-ben

Elölnézet

Oldalnézet

termékkódok

HAMTB86IRCS

HAMTB86IWCS

4.1 Normál süllyesztett beépítés

Szükséges eszközök

A termékkel együtt szállított eszközök

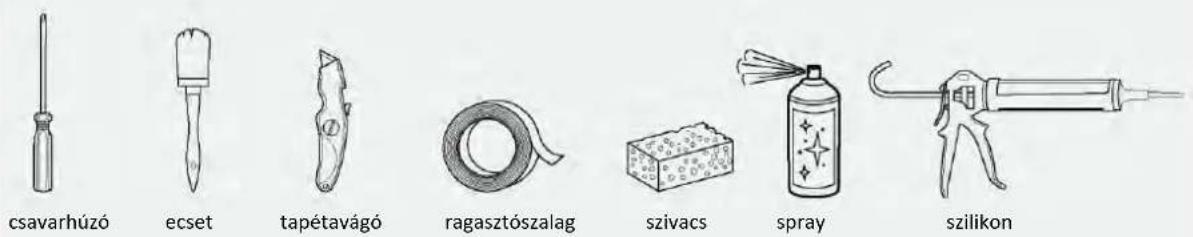

4.2 Lapszintbe süllyesztett beépítés

Szükséges eszközök

A termékkel együtt szállított eszközök

• Biztonsági szempontból ez a termék megfelel a jelenleg hatályos előírásoknak;
• Tartson biztonságos távolságot a bútor oldalától (D). A bútor oldalburkolatának hőálló anyagból kell készülnie;
• A főzőlap és a bútorok vagy beépített háztartási készülékek közötti távolságnak olyannak kell lennie, hogy elegendő szellőzést és légelszívást biztosítson;
• A főzőlap furata és a konyhai hátfal/fröccsöntő közötti minimális távolságnak legalább 35 mm-nek kell lennie;
  • A főzőlap és a páraelszívó közötti minimális távolság a páraelszívó típusától függ;
• A főzőlap és a fali szekrények közötti távolságnak figyelembe kell vennie a terjedelmes tárgyak (edények, merőkanalak stb.) jelenlétét és azok használatát;
• A főzőlap alatti területen legalább 10 mm távolságnak kell lennie maga a főzőlap és bármely más tárgy között, figyelembe véve, hogy ez utóbbiakra hatással lehet a használat során keletkező hő:
• A termék szellőztetésére vonatkozóan kövesse a jelen használati útmutatóban foglalt utasításokat;
  • Ha a terméket sütő fölé szerelik be, olvassa el a sütő beszerelési útmutatóját is.

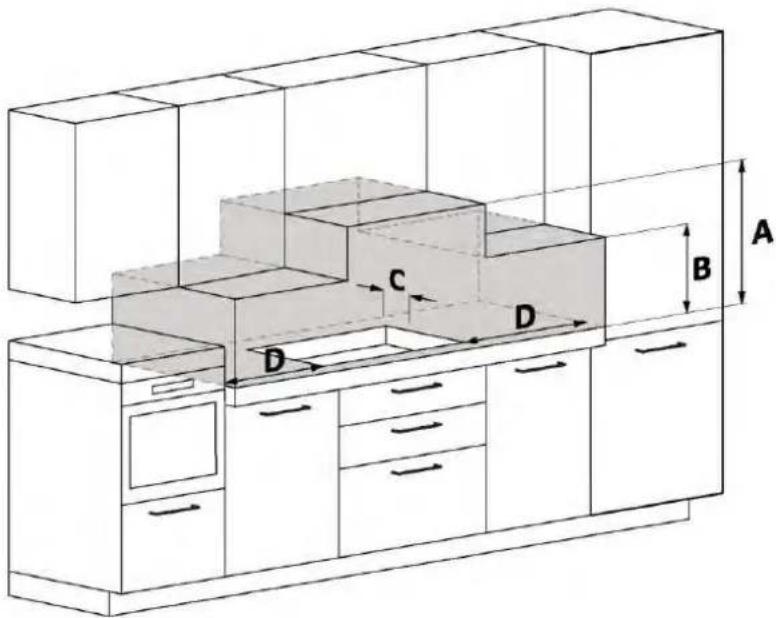

A Legalább 650 mm-es távolságot ajánlunk, de kérjük, olvassa el a páraelszívó használati útmutatóját;
B Vegye figyelembe az edények, merőkanalak és egyéb tárgyak kezeléséhez szükséges hasznos helyet;
C 35 mm távolság a kivágástól a hátlapig/magasszekrényig;
D 35 mm: 60-as szélességű főzőlap;
55 mm: 65-ös szélességű főzőlap;
35 mm: 80-as szélességű főzőlap;

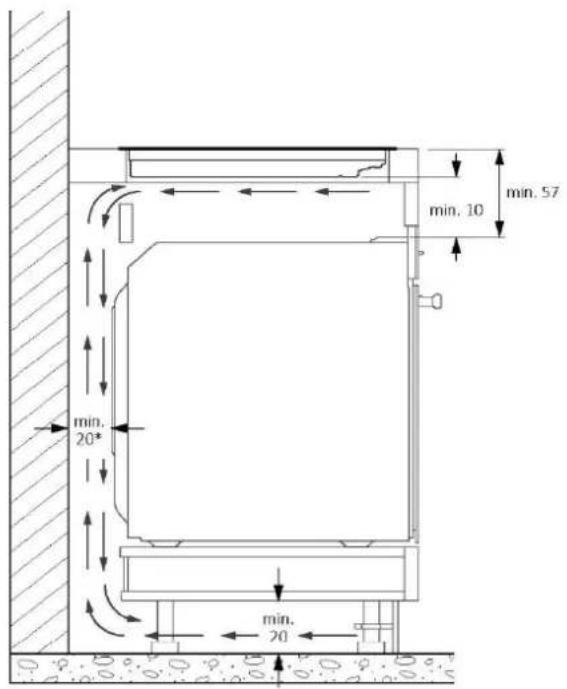

6.1 60–65–80-as szélesség sütőalap fölött

* A jelölés a főzőlapra vonatkozik.
A sütőre vonatkozó jelzésekért, kérjük, olvassa el a külön erre a célra készült beépítési útmutatót.

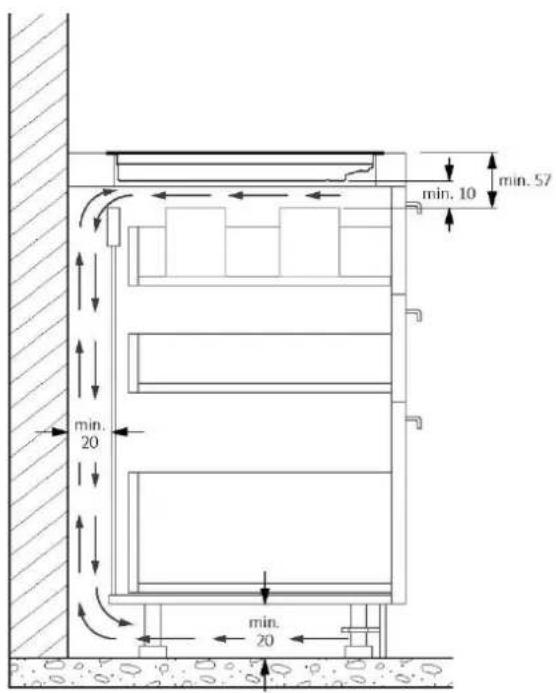

6.2 60–65–80-as szélesség fiókos alap fölött

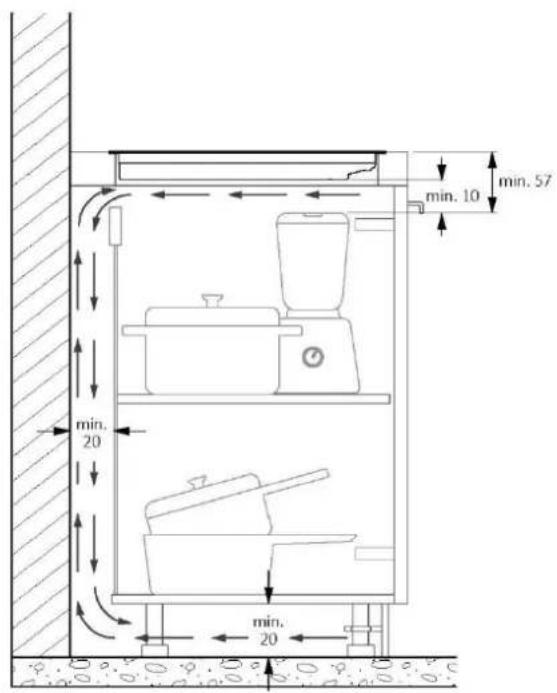

6.3 60–65–80-as szélesség polcokkal ellátott alap fölött

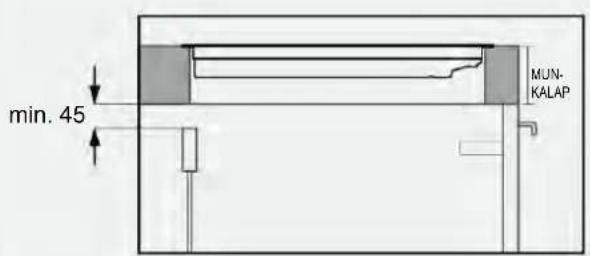

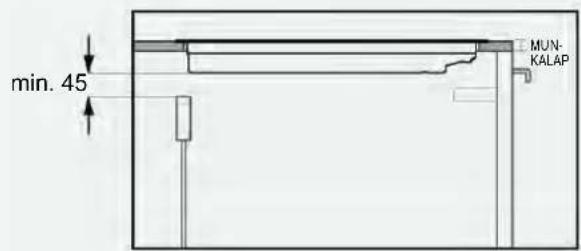

6.4 Munkalapvastagságok

Vastag munkalapú bútorok esetén a munkalap és a hátsó lánc között legalább 45 mm-es hátsó nyílást kell biztosítani.

Vékony munkalapú bútorok esetén a főzőlap és a hátsó lánc között legalább 45 mm-es hátsó nyílást kell biztosítani.

7 Süllyesztett beépítési méretek

• A konyhapultot az alábbi ábrák szerint kell kialakítani;
- A szekrény hátulján nyílásoknak kell lenniük – kövesse az alábbi ábrákat;

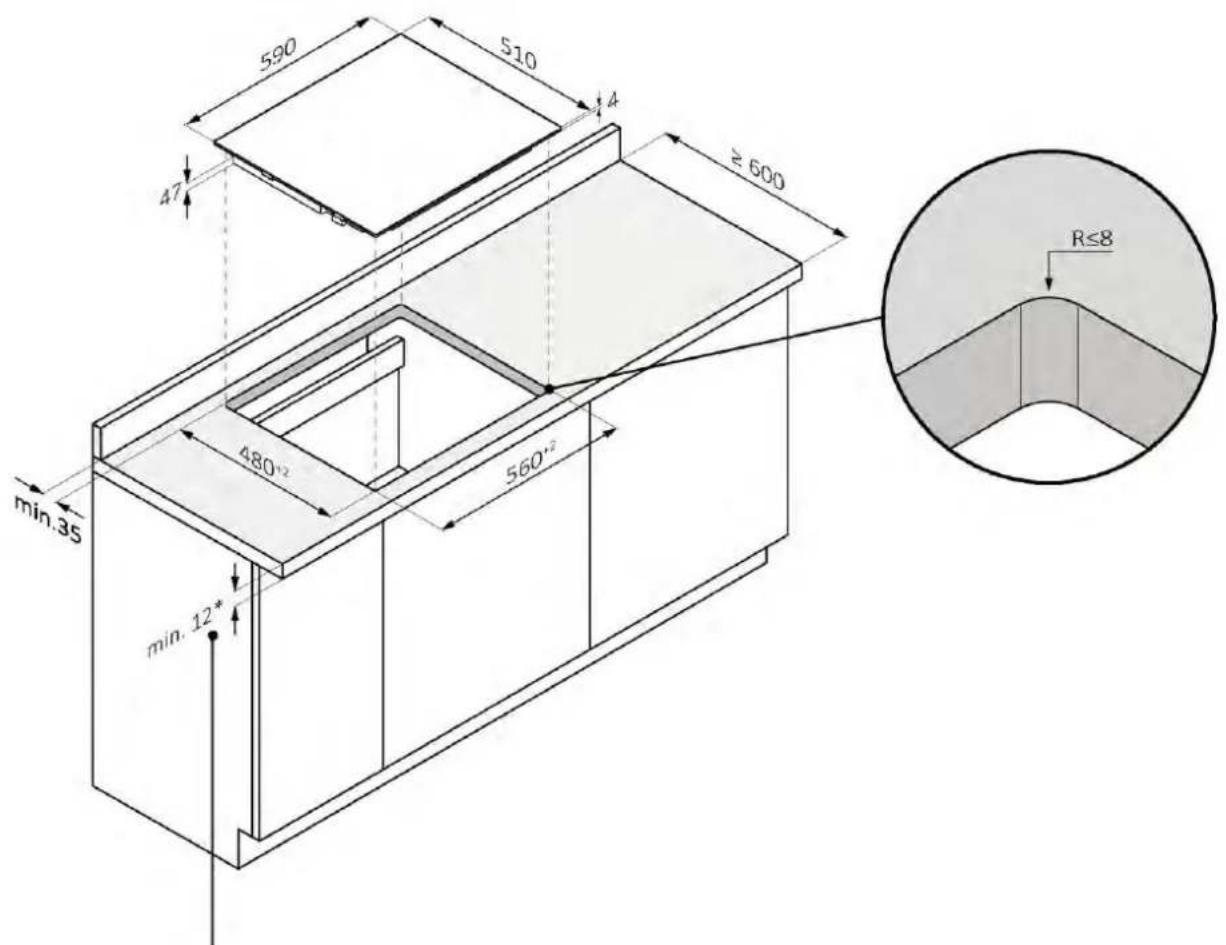

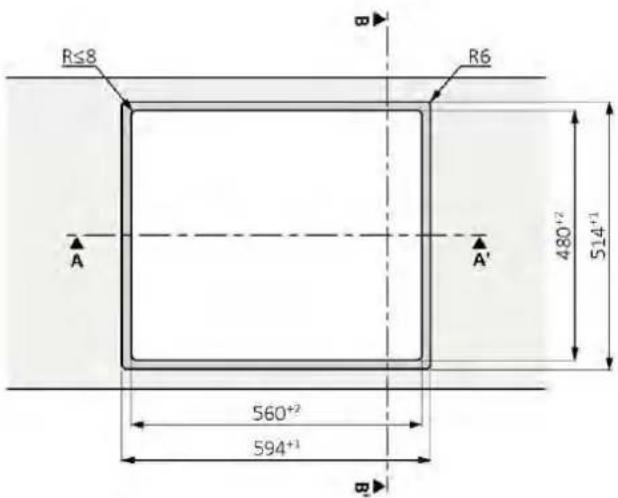

7.1 60-as főzőlap

normál beépítés

*28, alatta lévő sütővel

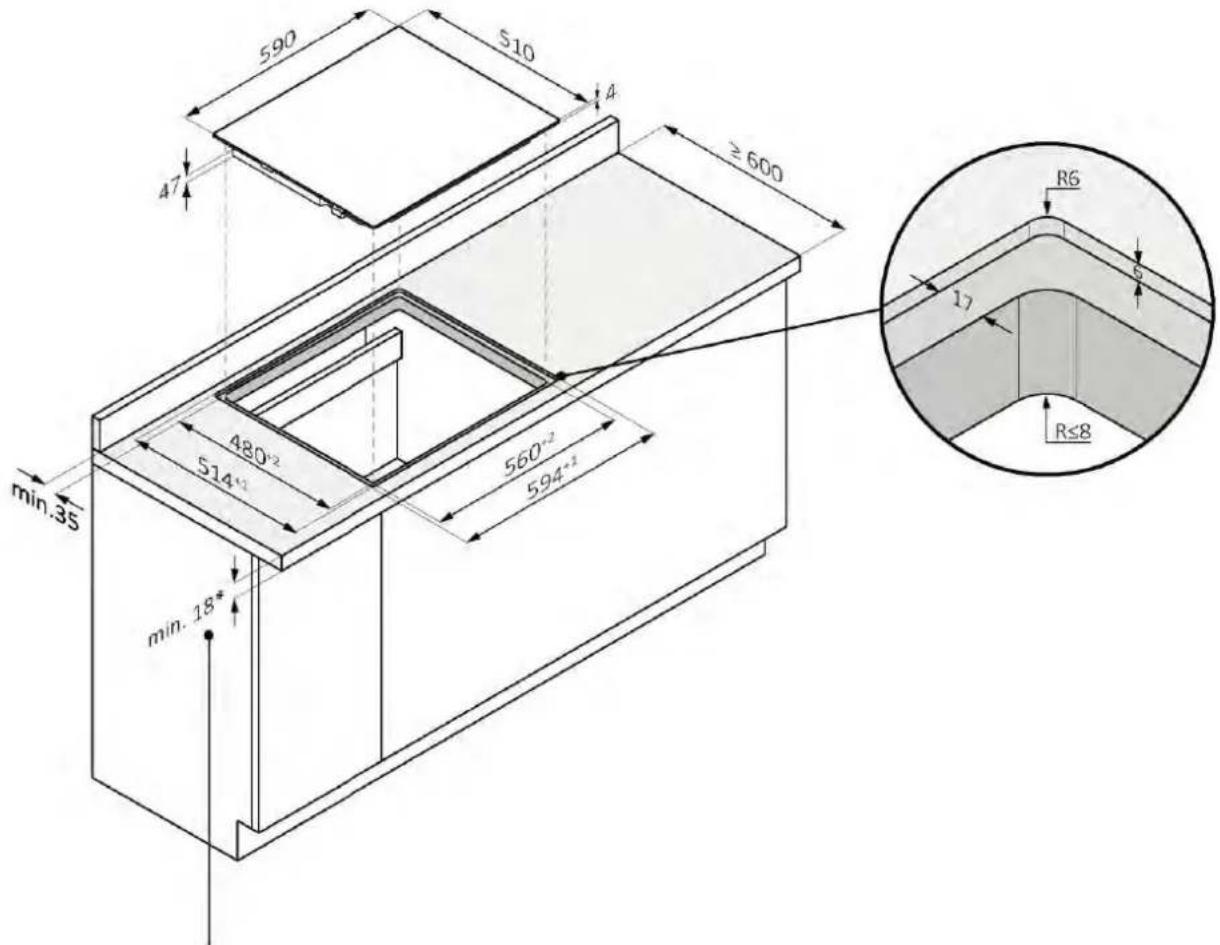

7.1 60-as főzőlap

lapszintbe süllyesztett beépítés

FIGYELEM: nem áll rendelkezésre ferde üveggel ellátott termékekhez.

*28, alatta lévő sütővel

A-A' metszet

B-B' metszet

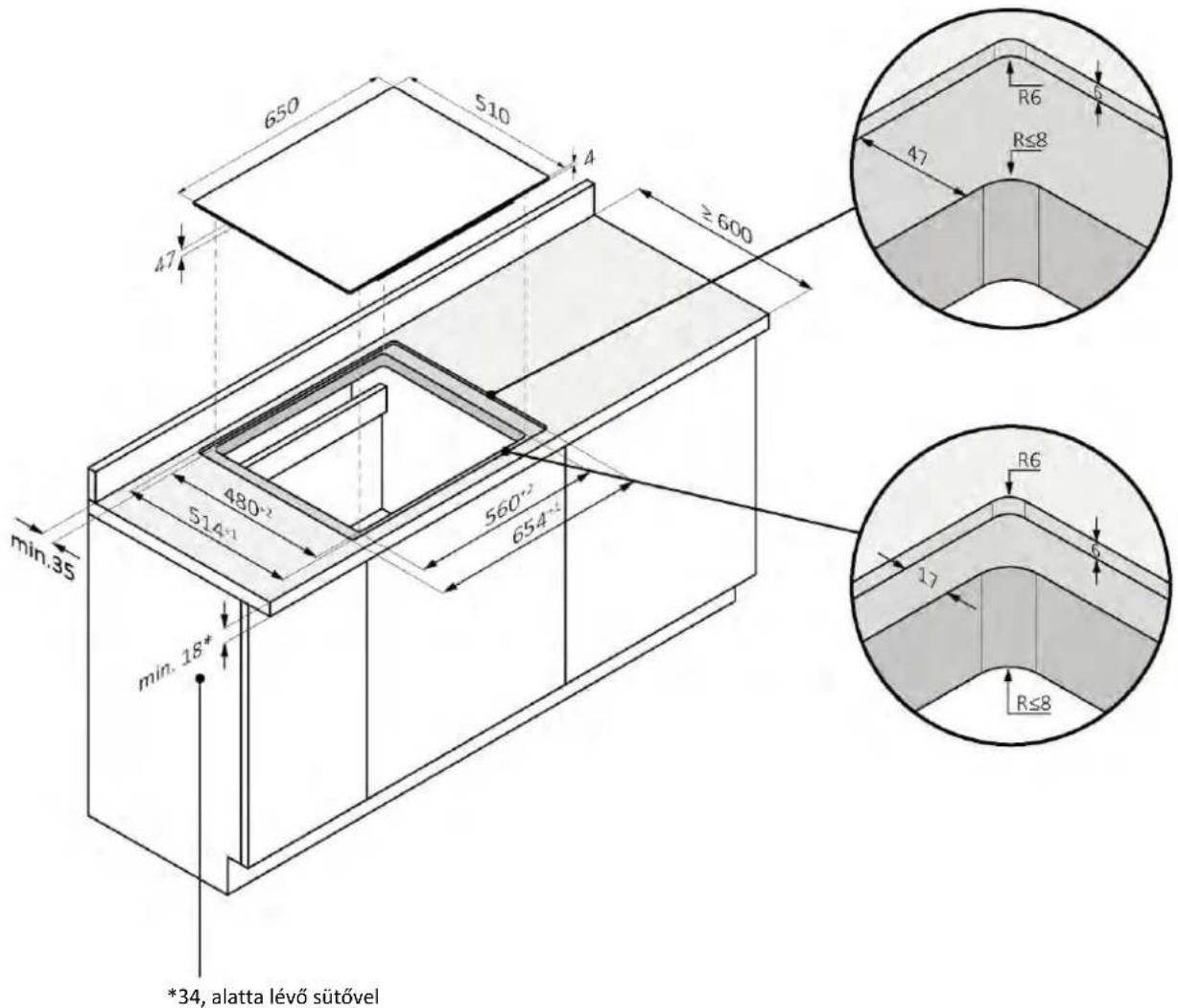

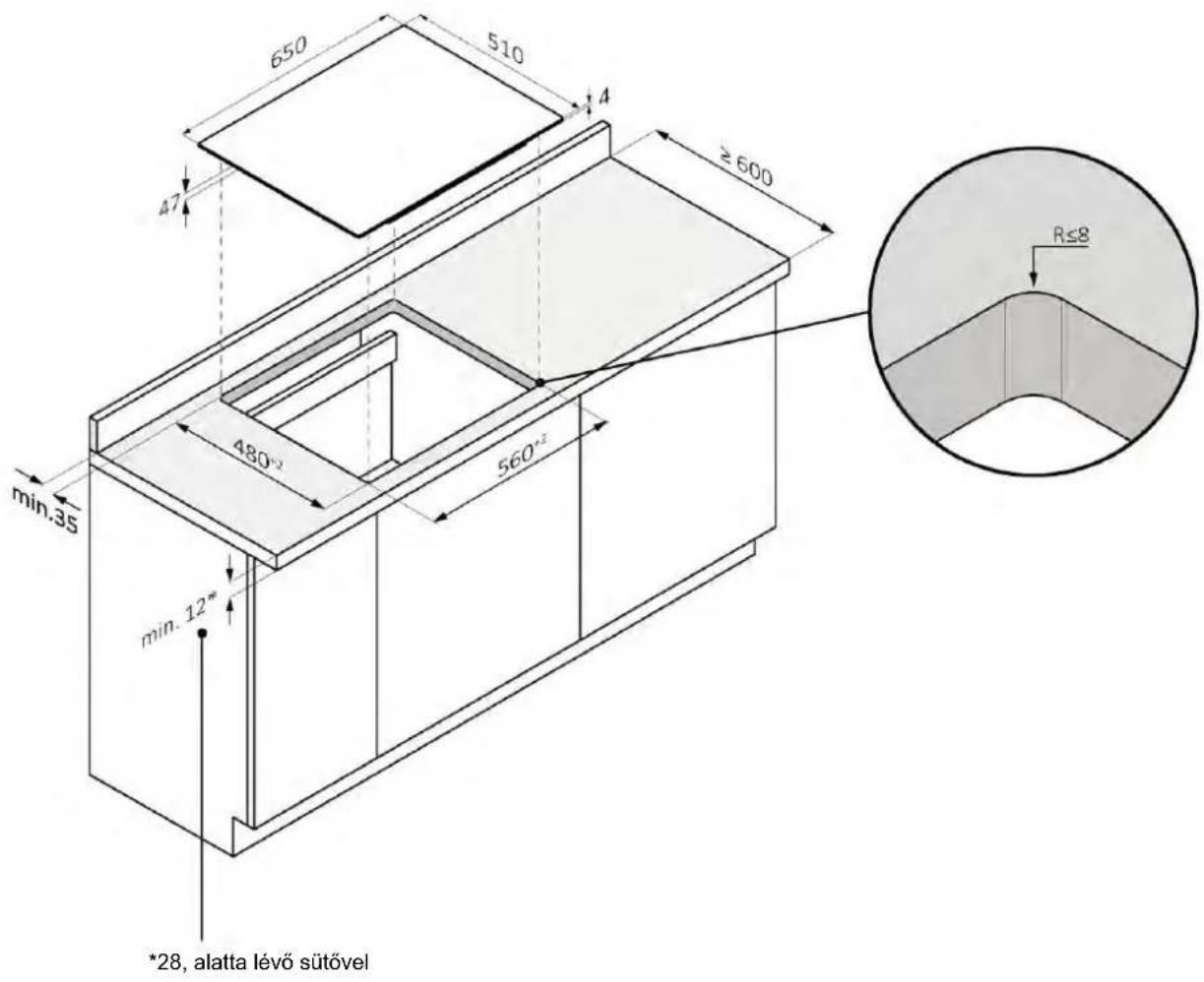

7.2 65-ös főzőlap

normál beépítés

7.2 65-ös főzőlap

lapszintbe süllyesztett beépítés

FIGYELEM: nem áll rendelkezésre ferde üveggel ellátott termékekhez.

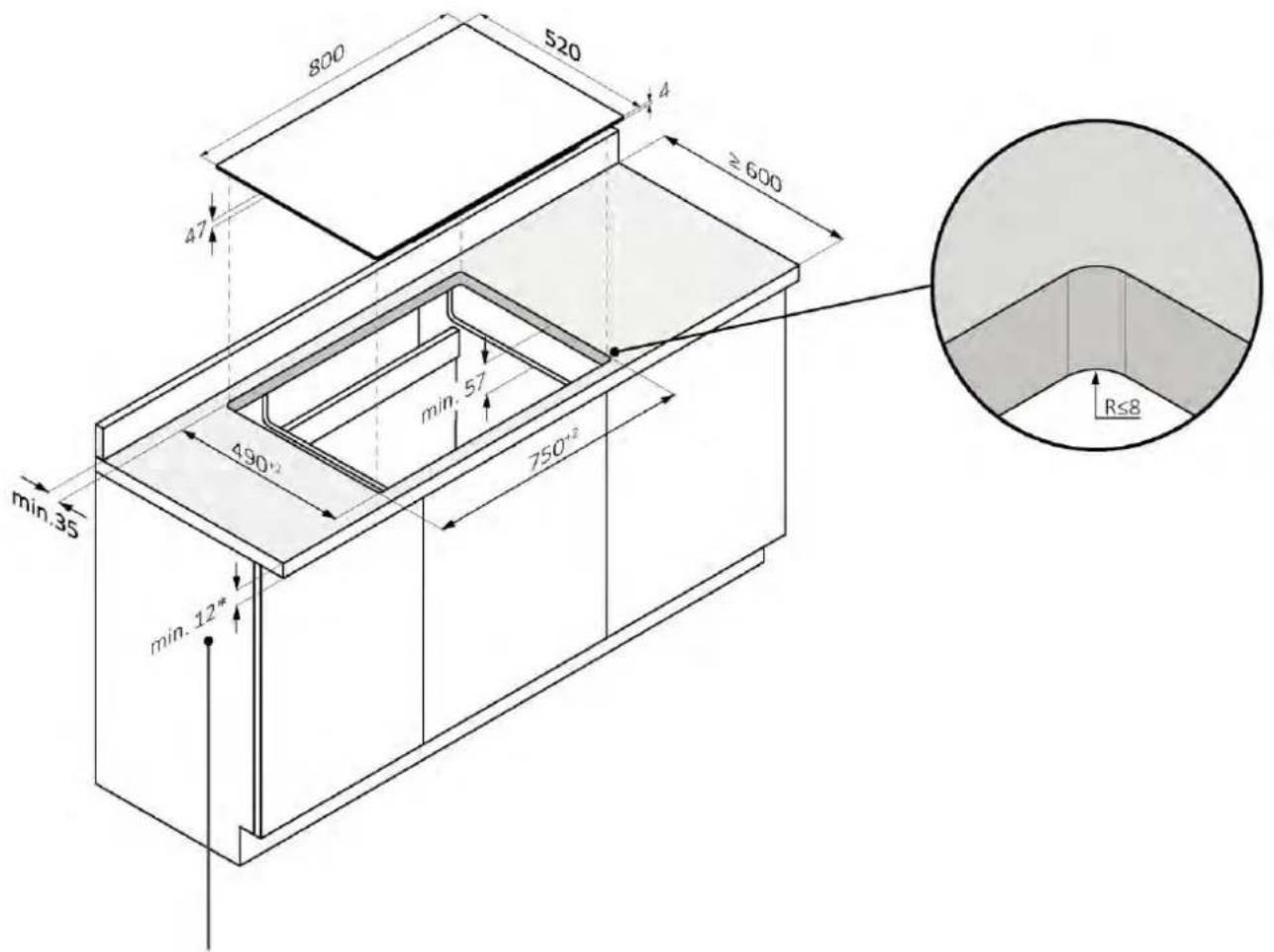

7.3 80-as főzőlap

normál beépítés

*28, alatta lévő sütövel

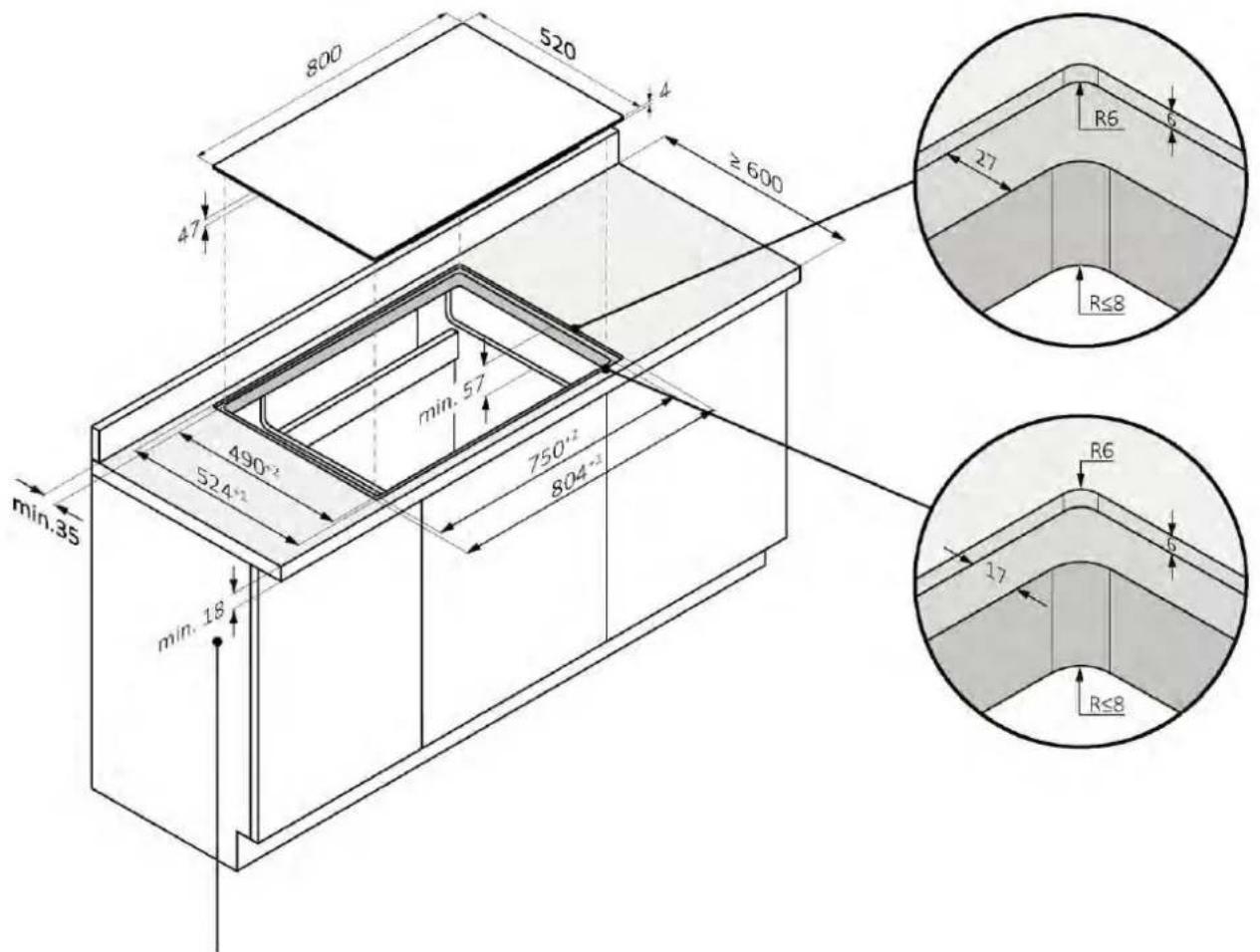

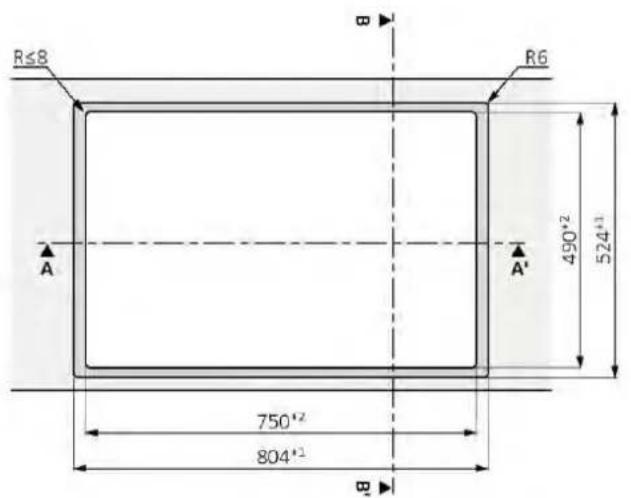

7.1 80-as főzőlap

lapszintbe süllyesztett beépítés

FIGYELEM: nem áll rendelkezésre ferde üveggel ellátott termékekhez.

*34, alatta lévő sütővel

A-A' metszet

B-B' metszet

8.1 Biztonsági figyelmeztetések

A termék elektromos csatlakoztatásának biztonságos elvégzése érdekében, kérjük, vegye figyelembe az alábbi figyelmeztetéseket:

• A nem megfelelően elvégzett javítás, beépítés és karbantartás súlyosan veszélyeztetheti a felhasználót;
• A gyártó nem vállal felelősséget a helytelen beépítés, karbantartás vagy javítás által okozott közvetlen vagy közvetett károkért. Továbbá nem vállal felelősséget a földelővezeték hiánya vagy megszakadása által okozott károkért (pl. áramütés);
• A főzőlapot csak olyan szakképzett szakemberrel csatlakoztassa a hálózati áramellátáshoz, aki ismeri és betartja a helyi előírásokat, valamint a helyi áramszolgáltató kiegészítő előírásait;
• A termék az I. védelmi osztályba tartozik, és csak földelő vezetékkel ellátva üzemeltethető;
  • A terméknek a beépítés során feszültségmentesnek kell lennie;
• A beépítés során ne helyezzen fémtárgyakat, pl. késeket, villákat, kanalakat és fedeleket a főzőlap felületére, mivel azok felforrósodhatnak;
  • A terméket csak a mellékelt kábellel csatlakoztassa;
  • A terméket megfelelően kiépített elektromos hálózathoz kell csatlakoztatni;
  • Helytelen csatlakoztatásból eredő károk esetén a garancia érvényét veszti.
• Ha a tápkábel megsérül, a veszély elkerülése érdekében azt a gyártónak, a gyártó szervizének vagy magasan képzett személynek kell kicserélnie.
• A megbízható földelőrendszerhez való csatlakozás elengedhetetlen és kötelező.
• Ezt a háztartási készüléket csak megfelelően képzett személy építheti be és földelheti.
• Bármilyen munka vagy karbantartás elvégzése előtt a háztartási készüléket le kell választani a fő áramellátásról.
• Ezt a készüléket olyan áramkörre kell csatlakoztatni, amely rendelkezik olyan leválasztó kapcsolóval, amely biztosítja az áramforrásról való teljes leválasztást.
• A háztartási elektromos rendszer módosítását csak szakképzett villanyszerelő végezheti.
  • A tanácsok be nem tartása áramütést vagy halált okozhat.
• A főzőlapot olyan omnipoláris leválasztó berendezésen keresztül kell csatlakoztatni a hálózathoz, amely a III. túlterhelési kategóriának megfelelő, érintkezők közötti elválasztást

biztosít. Ennek a készüléknek ellen kell állnia a maximális csatlakoztatott terheléseknek, és meg kell felelnie a hatályos előírásoknak.

FIGYELEM: A hőkioldó berendezés véletlen visszaállításából eredő veszélyek elkerülése érdekében a készüléket nem szabad külső kapcsolószerkezetről, például időzítőről táplálni, és nem szabad olyan áramkörhöz csatlakoztatni, amelyet rendszeresen be- és kikapcsolnak.

- Tápkábel: a készüléket tápkábellel látták el, amelyet a háztartási hálózathoz kell csatlakoztatni. A háztartási hálózat típusától függően vegye figyelembe a vonatkozó ábrán részletezett különböző csatlakozási lehetőségeket. Az adattáblán megtalálható a készülék megengedett csatlakozási feszültsége, valamint megfelelő energiafogyasztása is.

8.2 Útmutató

Felvett teljesítmény

Lásd adattábla.

Megszakító (földzárlatvédelmi megszakító)

Javasoljuk a vonatkozó szabványoknak megfelelő kioldási áramerősséggel rendelkező hibaáram-megszakító (földzárlat-megszakító) használatát.

Leválasztó kapcsolók

Ha szükséges, a sütőt olyan omnipoláris leválasztó berendezésen keresztül kell a tápellátáshoz csatlakoztatni, amely biztosítja a III. túlfeszültségi kategóriának megfelelő, érintkezők közötti leválasztást. Ennek az eszköznek ellen kell állnia a csatlakoztatott maximális terheléseknek, és meg kell felelnie a hatályos szabványoknak.

FIGYELEM: A hőkioldó berendezés véletlen visszaállításából eredő veszélyek elkerülése érdekében a készüléket nem szabad külső kapcsolószerkezetről, például időzítőről táplálni, és nem szabad olyan áramkörhöz csatlakoztatni, amelyet rendszeresen be- és kikapcsolnak. A terméket nem úgy tervezték, hogy külső időzítővel vagy külön távirányítóval lehessen működtetni.

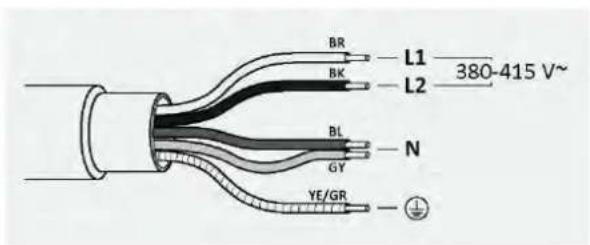

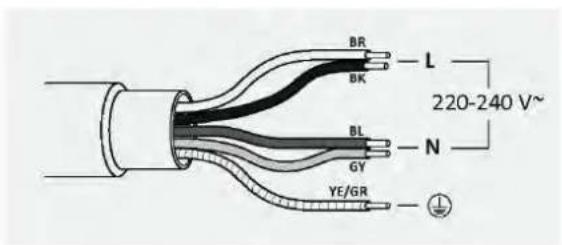

Elektromos tápkábel

A termék tápkábellel van ellátva, amelyet az otthoni hálózathoz kell csatlakoztatni.

A háztartási hálózat típusától függően vegye figyelembe a vonatkozó ábrán részletezett különböző csatlakozási lehetőségeket. Az adattáblán megtalálható a készülék megengedett csatlakozási feszültsége, valamint megfelelő energiafogyasztása is.

Az elektromos kábel kicserélése

Ne cserélje ki a kábelt saját maga. Forduljon a hivatalos szervizközponthoz.

Elektromos tápkábel

A termék tápkábellel van ellátva, amelyet az otthoni hálózathoz kell csatlakoztatni.

A háztartási hálózat típusától függően vegye figyelembe a vonatkozó ábrán részletezett különböző csatlakozási lehetőségeket. Az adattáblán megtalálható a készülék megengedett csatlakozási feszültsége, valamint megfelelő energiafogyasztása is.

Az elektromos kábel kicserélése

Ne cserélje ki a kábelt saját maga. Forduljon a hivatalos szervizközponthoz.

8.3 További tanácsok

Minden háztartási készülék használatakor bizonyos alapszabályokat be kell tartani:

• Ne a tápkábelt meghúzva válassza le a háztartási készüléket a hálózatról;
• Ne érintse meg a háztartási készüléket nyirkos vagy nedves kézzel, illetve lábbal;
• Általában nem ajánlott adaptereket, hálózati elosztókat, illetve hosszabbítókat használni;
• Meghibásodás és/vagy teljesítménycsökkenés esetén kapcsolja ki a háztartási készüléket, és ne babrálja.

8.4 Bekötési rajz

Tartsa be a helyi előírásokat, valamint a helyi áramszolgáltató további előírásait.

A készülék csatlakoztatása

Tartsa be a teljesítménytáblán található csatlakoztatási adatokat.

A csatlakoztatást kizárólag a bekötési rajznak megfelelően végezze:

• BR: barna
• BL: kék
• YE/GN: sárga-zöld
• BK: fekete
  • GY: szürke

380-415 V \~ 2N 50/60 Hz

220-240 V \~ 50/60 Hz

9.1 Fontos figyelmeztetések

• Távolítsa el az esetleges keresztléceket (keresztartók) a munkalap kivágásának területén;
- A nedvesség és folyadékok bejutása elleni védelem érdekében minden vágott felületet megfelelő termékkel kell lezárni;
• A terméknek tökéletes vízszintes helyzetben kell lennie;

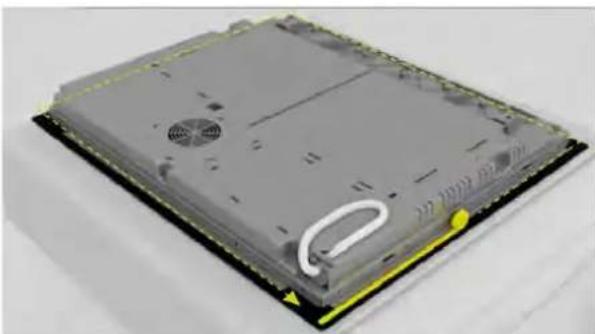

- Előtte ellenőrizze, hogy a főzőlap tömítése megfelelően van-e elhelyezve (ábra: 1).

ábra: 1

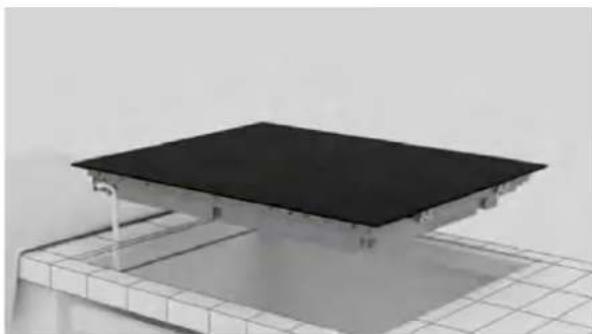

- A főzőlap tartófelületének tökéletesen simának kell lennie, hogy egyenletesen feküdjön, és az alkalmazott tömítés megfelelő tömítettséget tudjon biztosítani (ábra: 2).

ábra: 2

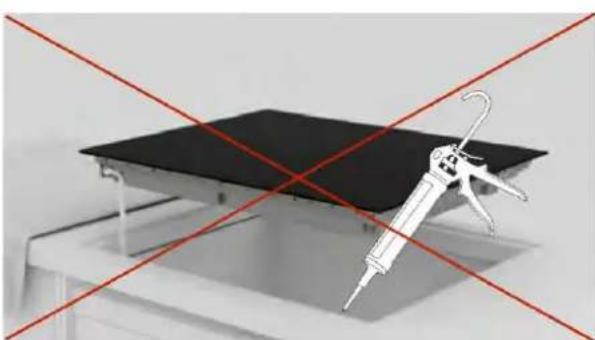

- Ne rögzítse a főzőlapot szilikonnal vagy más ragasztóanyaggal! Ez a rögzítés a termék szétszerelése esetén károsodna (ábra: 3).

ábra: 3

9.2 Beépítés lépésről lépésre

A következő képek a termék felszerelésének lépéseit mutatják.

Normál beépítés

A termék beépítési videóját a QR-kód beolvasásával tekintheti meg.

vagy ide kattintva:

Lapszintbe süllyesztett beépítés

A termék beépítési videóját a QR-kód beolvasásával tekintheti meg.

vagy ide kattintva:

1

Használja az útmutató „Beépítési eszközök” c. fejezetében feltüntetett szerszámokat. Fektessen egy rongyot a termék csomagolása mellé, hogy majd ráfektethesse a főzőlapot;

2

Viseljen kesztyűt. Távolítsa el a csomagolást és a csomagolóanyagokat, ügyelve arra, hogy ne sértse meg a főzőlap üvegét;

Helyezze a főzőlapot fejjel lefelé a korábban a csomagolás mellé fektetett ruhára;

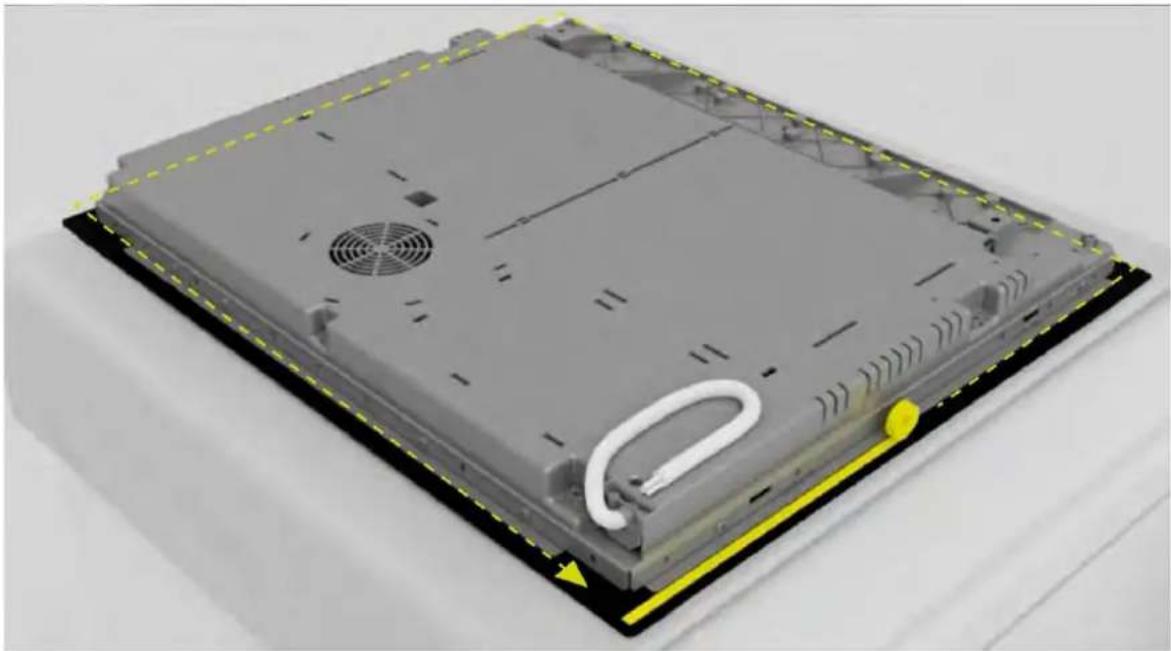

Vigyen fel tömítést a termék kerülete mentén;

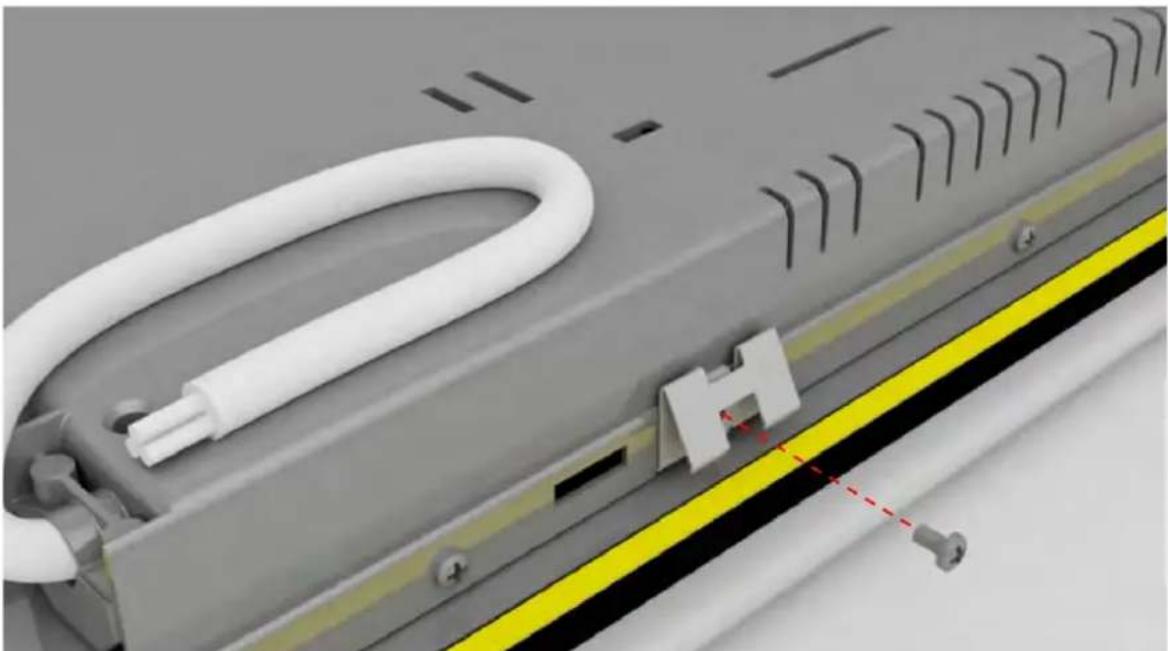

Rögzítse a kapcsokat a főzőlap rövid oldalain;

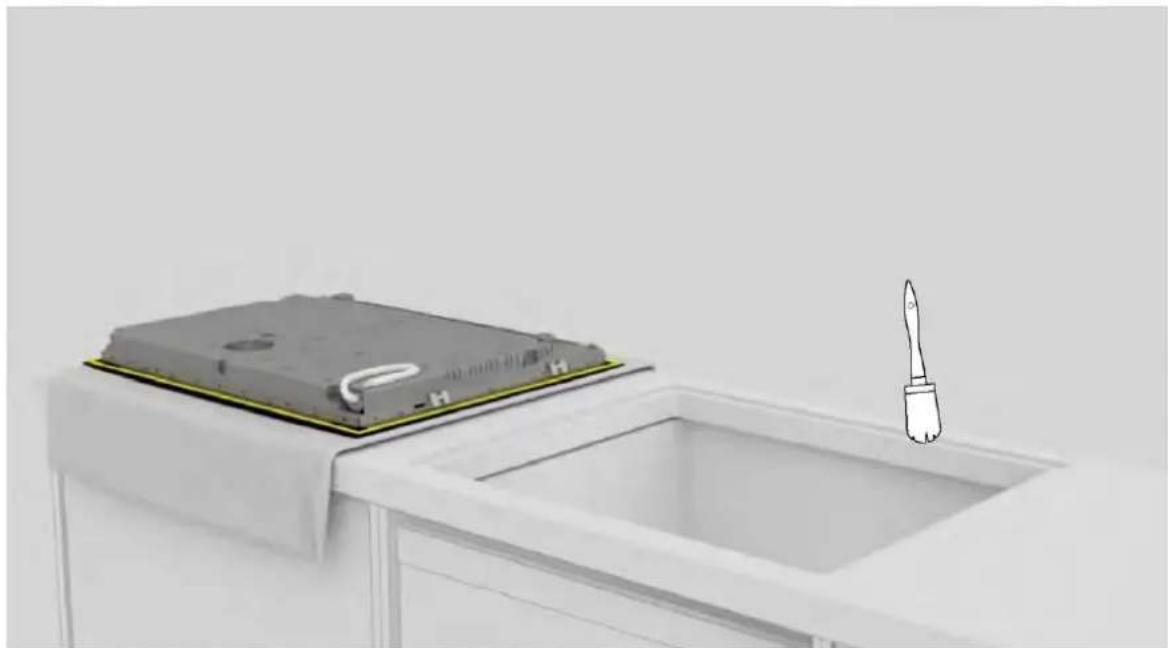

Tisztítsa meg a beépítési terület szélét;

Csatlakoztassa a tápkábelt az útmutató „Hálózati csatlakoztatás” c. fejezetében megadott bekötési rajz szerint (a hálózatra való csatlakozáskor nem lehetnek más tárgyak a főzőlapon).

Helyezze a főzőlapot a kivágásba, középre igazítva. Ügyeljen arra, hogy a főzőlap tömítése a munkalapra felfeküdjön, hogy ezáltal tömítettséget biztosítson.

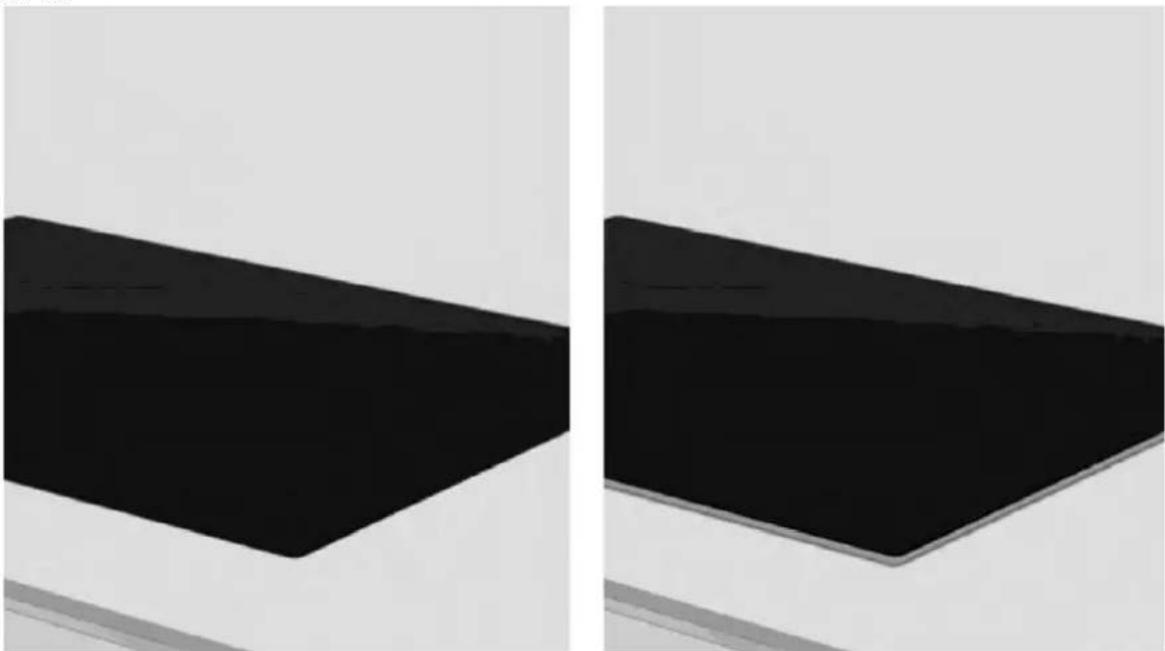

a. b.

a. Normál beépítés esetén: a beépítés befejeződött; b. A munkalap szintjébe süllyesztett beépítés esetén a következő oldalakon megadottak szerint járjon el;

Vigyen fel ragasztószalagot a perem belső és külső oldalára;

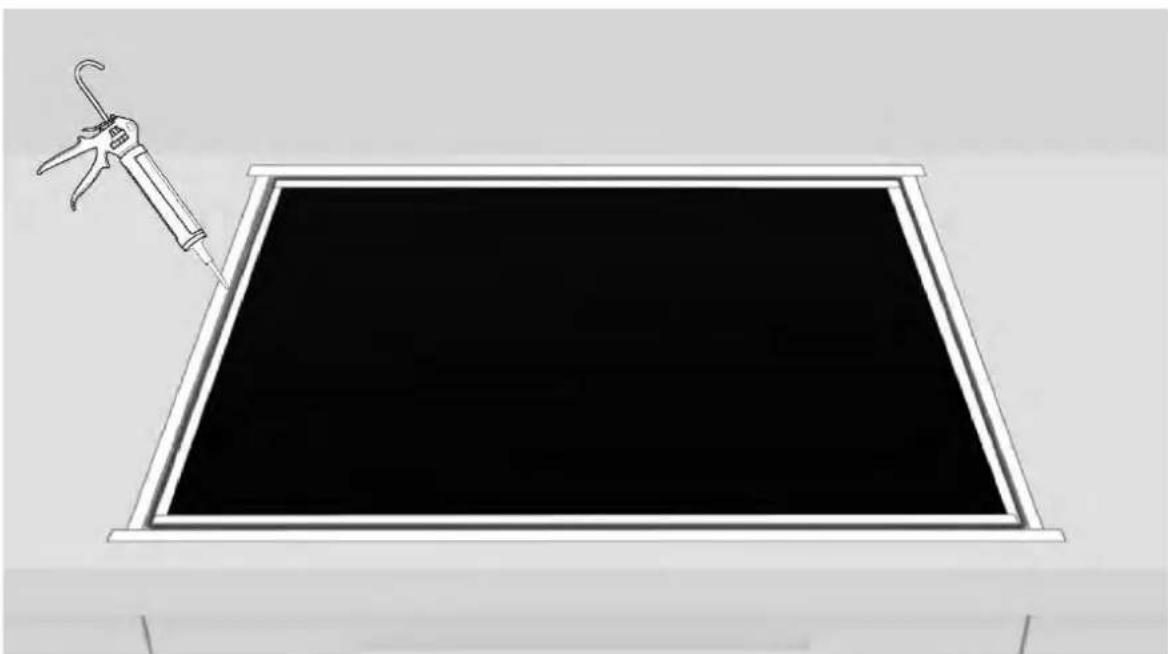

Vigyen fel szilikont.

Távolítsa el a felesleges szilikont;

Távolítsa el a szalagot és tisztítsa meg a széleket;

14

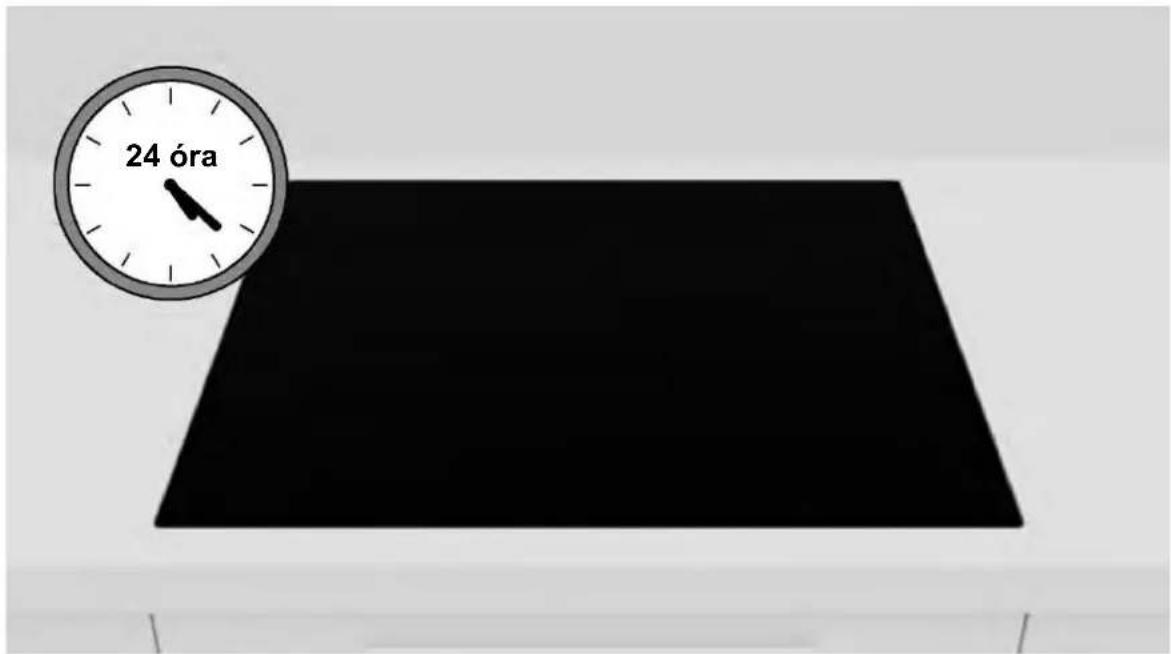

Az első bekapcsolás előtt várjon 24 órát;

10

Átadás a felhasználónak

A beépítés befejezésekor:

• Tájékoztassa a felhasználót az alapvető funkciókról;
- Tájékoztassa a felhasználót a biztonságos használat és kezelés szempontjából lényeges valamennyi szempontról;
- Adja át a felhasználónak megőrzésre a tartozékokat, valamint a kezelési és beszerelési útmutatót.

A beépítés befejezésekor távolítsa el a védőfóliát, a szalagot és minden egyéb csomagolóanyagot.

FIGYELMEZTETÉS: A termék normál működéséhez megfelelő szellőzésre van szükség.

A szellőzőnyílásokat semmilyen okból ne zárja le.

MEGJEGYZÉS: A termék tényleges megjelenése a kiválasztott modelltől függ.

11

Első üzembe helyezés

A termék első használatakor a főzőlapot a maximálisan elérhető teljesítményre kell állítani. Az energiagazdálkodási funkció használatával az otthoni hálózattól függően különböző teljesítményhatárokat választhat.

Az energiagazdálkodás beállítása

A különböző teljesítménytartományok közötti választással lehetőség van az indukciós főzőlap maximális teljesítményfelvételi szintjének beállítására.

Az indukciós főzőlapok képesek a teljesítmény automatikus korlátozására, hogy elkerüljék a túlterhelés veszélyét.

Az energiagazdálkodási funkció aktiválása:

• Kapcsolja be a főzőlapot, majd nyomja meg egyszerre a 📄 és a Ⓗgombot.
• Az időzítő kijelzőjén megjelenik a „P8”, azaz a 8-as teljesítményszint. Az alapértelmezett üzemmód 7,4 kW.

Másik fokozat kiválasztása

• A teljesítményszint megváltoztatásához csúsztassa a csúszkát balra és jobbra.
• Összesen 8 teljesítményszint áll rendelkezésre, a „P1”-től a „P8”-ig. A szintet az időzítő kijelzője mutatja:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12

A termék szétszerelése

• Húzza ki a terméket a hálózatból;
• Emelje meg kissé a terméket, és vegye ki teljesen;
• Ez a termék nem károsítja a szekrényt, amely új háztartási készülékkel is használható.

D 35 mm: kaitlenté L60;

55 mm: kaitlenté L65;

35 mm: kaitlenté L80.

6.1 Plotis 60–65–80 ant pagrindo su orkaite
