HASZNÁLATI ÚTMUTATÓ HAMT68IRB1S HAIER

Ez a beépítési útmutató a konyhagyártóknak szól, akik üdvözölni fogják ezeket a termékeket. A biztonság és a legjobb eredmények elérése érdekében, kérjük, olvassa el figyelmesen ezt az útmutatót, beleértve a biztonsági utasításokat is, és őrizze meg későbbi használatra. A beépítés megkezdése előtt jegyezze fel a sorozatszámot, mivel javítás esetén szükség lehet rá. Ellenőrizze, hogy nem történt-e esetleges sérülés a szállítás során, és kétség esetén a használat előtt forduljon szakemberhez. Minden csomagolóanyagot mindig tartson biztonságos távolságban a gyermekektől.

i MEGJEGYZÉS: A funkciók, az útmutatóban található képek és a termék tartozékai a megvásárolt modelltől függően változhatnak.

Tartalom

1 Biztonsági figyelmeztetések a beépítéshez 2. o.

2 A termék elhelyezésének helye 3. o.

2.1 További tanácsok

3 A főzőlap méretei 4–9. o.

3.1 60-as szélesség

3.2 65-ös szélesség

3.3 80-as szélesség

4 Beépítési eszközök 10. o.

4.1 Normál süllyesztett beépítés

4.2 Lapszintbe süllyesztett beépítés

5 Beépítési távolságok 11. o.

5.1 Óvintézkedések

6 Bútorzat és szellőzés 12–13. o.

6.1 60–65–80-as szélesség sütőalap fölött

6.2 60–65–80-as szélesség fiókos alap fölött

6.3 60–65–80-as szélesség polcokkal ellátott alap fölött

6.4 Munkalapvastagságok

7 Süllyesztett beépítési méretek 14–19. o.

7.1 60-as főzőlap

7.2 65-ös főzőlap

7.3 80-as főzőlap

8 Hálózati csatlakoztatás 20–22. o.

8.1 Biztonsági figyelmeztetések

8.2 Útmutató

8.3 További tanácsok

8.4 Bekötési rajz

9 Beépítési utasítások 24–31. o.

9.1 Figyelmeztetések

9.2 Beépítés lépésről lépésre

10 Átadás a felhasználónak 32. o.

11 Első üzembe helyezés 32. o.

12 A termék szétszerelése 32. o.

Kérjük, vegye figyelembe ezeket az utasításokat, mielőtt elkezdi a termék beszerelését. Az Ön biztonsága nagyon fontos a számunkra. A sütő használata előtt olvassa el figyelmesen ezeket az információkat;

• A beépítést csak szakképzett szakember végezheti, akinek ismernie kell és be kell tartania a beépítés országában hatályos törvényeket és a gyártó utasításait.
• Ha a gyártó segítségére van szükség a helytelen beépítésből eredő hibák kijavításához, az ilyen segítségre a garancia nem terjed ki;
• A háztartási készülék üzembe helyezése előtt távolítsa el a csomagolóanyagot;
• A kicsomagolás után ellenőrizze, hogy a termék sértetlen-e. Ha bármilyen probléma merül fel, a beépítés megkezdése előtt forduljon a szervizközponthoz, és ne csatlakoztassa a készüléket a tápegységhez;
• A sérült termék rövidzárlatot, áramütést, tüzet és egyéb veszélyeket okozhat;
• Ellenőrizze, hogy a csomagolásban vannak-e tartozékok vagy kísérőanyagok (csavarokat tartalmazó borítékok, dokumentumok, brosúrák stb.), és ha igen, vegye ki és őrizze meg őket;
• A termék a munkalap tetejére vagy azzal egy szintbe helyezhető;
• A háztartási készülék beépítése előtt ügyeljen arra, hogy a hűtést és a belső alkatrészek védelmét biztosító friss levegő megfelelő keringéséhez elegendő szellőzés álljon rendelkezésre. A telepítés típusától függően alakítsa ki az ábrákon megadott nyílásokat. A főzőlapot mindig a háztartási készülékhez mellékelt kapcsokkal/csavarokkal rögzítse a szekrényhez.
• A főzőlap névleges frekvencián történő üzemeltetése nem igényel semmilyen további munkát vagy szerelést.
• Ha a helytelen beépítésből eredő hibák kijavításához a gyártó segítségére lenne szükség, az ilyen segítségre a garancia nem terjed ki. Tartsa be a szakképzett személyzetnek szóló beépítési utasításokat.
• A helytelen beépítés személyek, állatok vagy tárgyak károsodását vagy sérülését okozhatja. A gyártó nem vállal felelősséget az ilyen károkért, illetve sérülésekért;
• A biztonságos használat csak akkor garantált, ha a beépítést helyesen, a jelen utasításoknak megfelelően végzik el. A helytelen beszerelésből eredő károk esetén a felelősség a terméket beépítő személyt terheli;
• A háztartási készüléket a beépítés során nem szabad a hálózatra csatlakoztatni.
• A vágási sérülések elkerülése érdekében ajánlott védőkesztyűt viselni a beépítés során;
• A garancia nem terjed ki a helytelen beépítésből eredő károkra;

• A helytelen beépítés, a készülék megbabrálása és a nem megfelelő csatlakoztatás a termékre vonatkozó garancia érvényvesztését eredményezi;

• Gondoskodjon róla, hogy a termék tápkábele a beépítés befejezése után ne legyen könnyen hozzáférhető;

• A beszerelés után a tápkábel nem érintkezhet a konyhai alkatrészek mozgó részeivel (pl. fiók), és nem lehet mechanikai igénybevételnek kitéve;
• Ez a termék használat közben folyamatos szellőzést igényel. Ne takarja le a légbeömlő nyílásokat;
• A termék végfelhasználónak történő átadásakor a szakembernek meg kell győződnie arról, hogy a termék helyesen lett-e beépítve;

A termék beépítésének helye

2

• A terméket zárt, fedett, száraz és jól szellőző környezetben építse be és használja;
• Ne építse be ezt a terméket időjárásnak kitett, nyitott környezetben;
• Ezt a terméket 2000 méter tengerszint feletti magasságig történő használatra tervezték;
• Szerelje a terméket elektromos konnektor közelébe;
• A terméket csak beépítőrekeszben használja, ellenkező esetben fennáll a sérülés és az égési sérülések veszélye;
• Ne építse be a főzőlapot hűtés nélküli sütő, szárítógép, mosogatógép vagy hűtőszekrény fölé. Javasoljuk továbbá, hogy kerülje a mosógép fölé történő beépítést. A főzőlapot be szabad építeni hűtött sütő fölé;

2.1 További tanácsok

• A munkalapot kivágását a vágandó anyagtól függően a szükséges szerszámokat használva pontosan végezze. A kivágás felületeit le kell tömíteni, vagy más módon ellenállóvá kell tenni a nedvesség behatolásának;
• A munkafelületet az ebben az útmutatóban található ábrák szerint kell kialakítani. A sütőfelületnek tökéletesen vízszintesnek kell lennie. Ellenőrizze, hogy a sütőfelület alatti tömítés, ha van, megfelelően van-e elhelyezve;
• A beépítés során használjon puha ruhát, hogy elkerülje a főzőlap és a munkalap sérülését;

FIGYELMEZTETÉS: Tűzveszély és nyílt láng okozta károk. Tartsa a nyílt lángot (pl. gyertya) távol a terméktől.

3.1 60-as szélesség

Méretek mm-ben

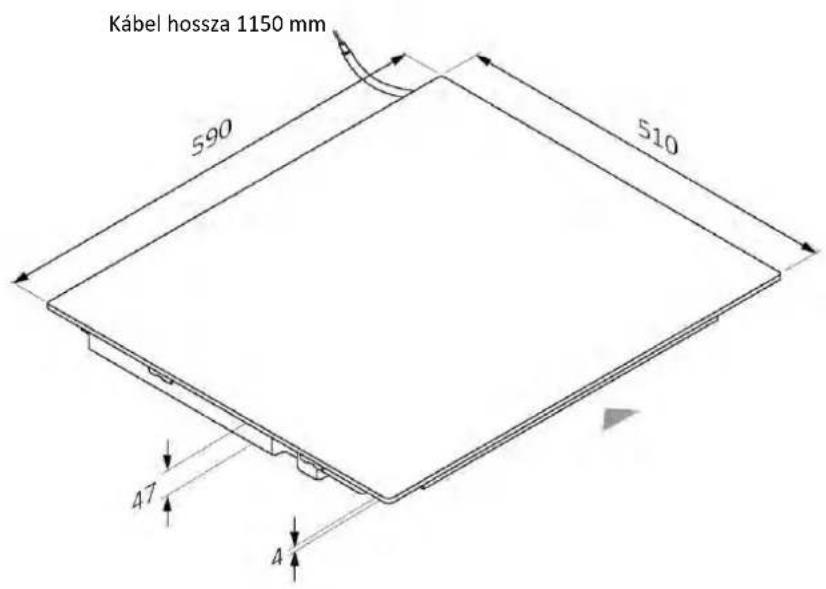

Felső axonometrikus nézet

Kábel hossza 1150 mm 590 510 47 A

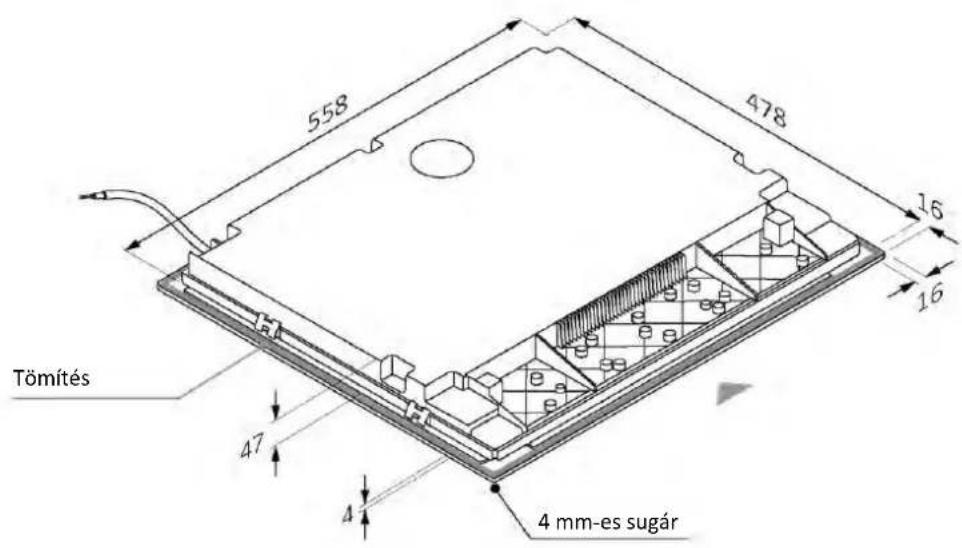

Alsó axonometrikus nézet

558 478 16 16 Tömités 47 4 4 mm-es sugár

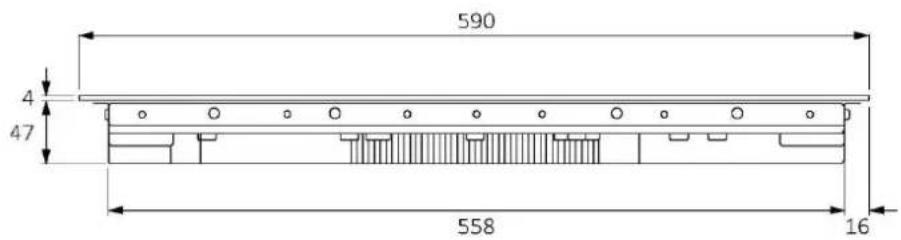

3.1 60-as szélesség

Méretek mm-ben

Elölnézet

590 4 47 558 16

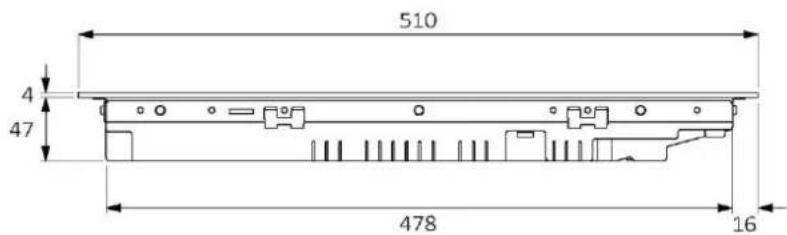

Oldalnézet

510 4 47 478 16

termékkódok

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

3.2 65-ös szélesség

Méretek mm-ben

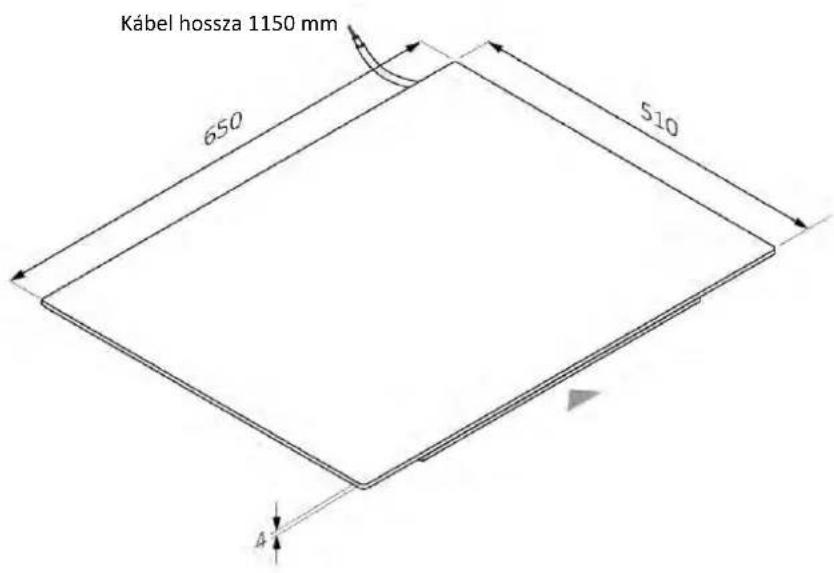

Felső axonometrikus nézet

Kábel hossza 1150 mm 650 510 4

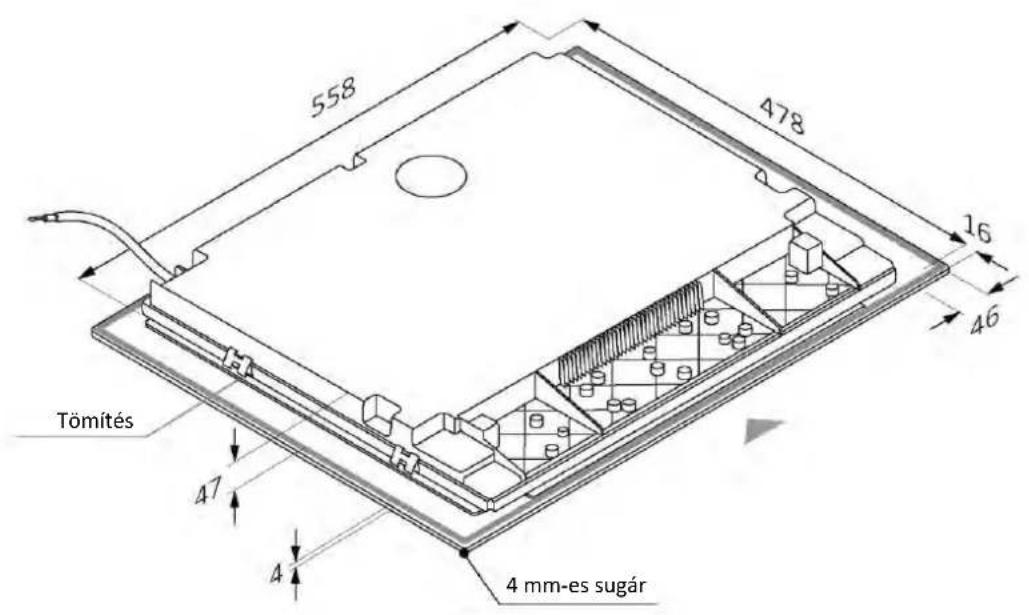

Alsó axonometrikus nézet

558 478 16 46 Tömités 47 4 4 mm-es sugár

3.2 65-ös szélesség

Méretek mm-ben

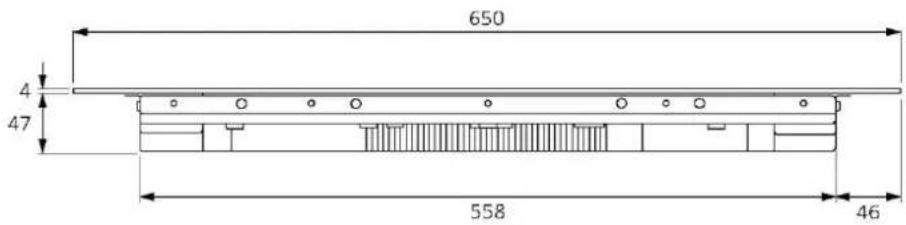

Elölnézet

650 4 47 558 46

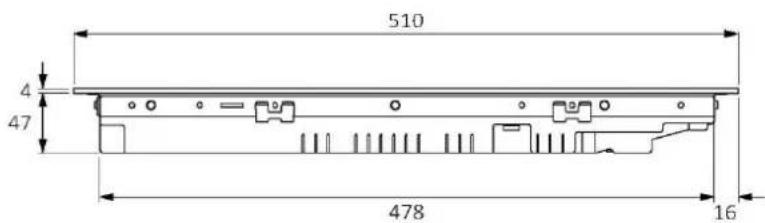

Oldalnézet

510 4 47 478 16

termékkódok

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

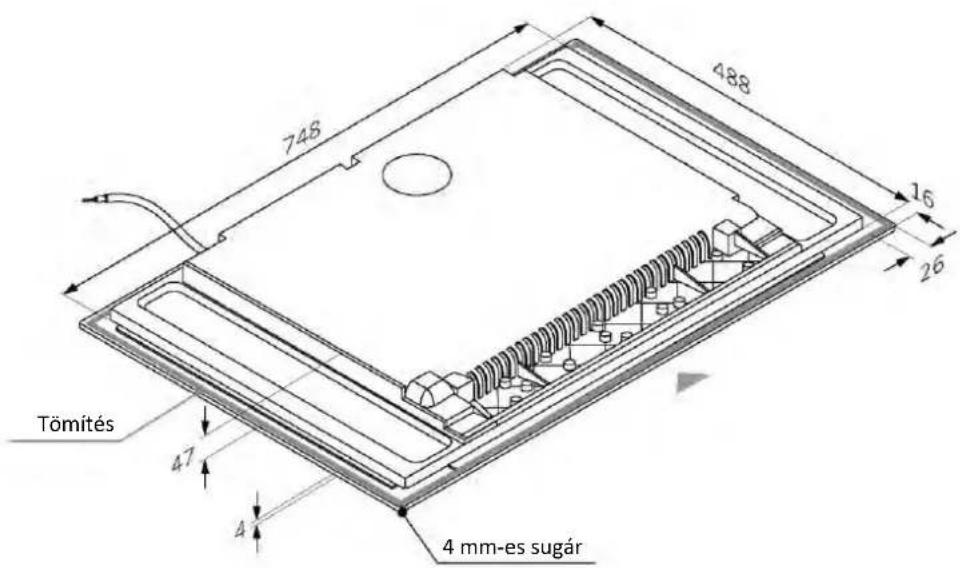

3.3 80-as szélesség

Méretek mm-ben

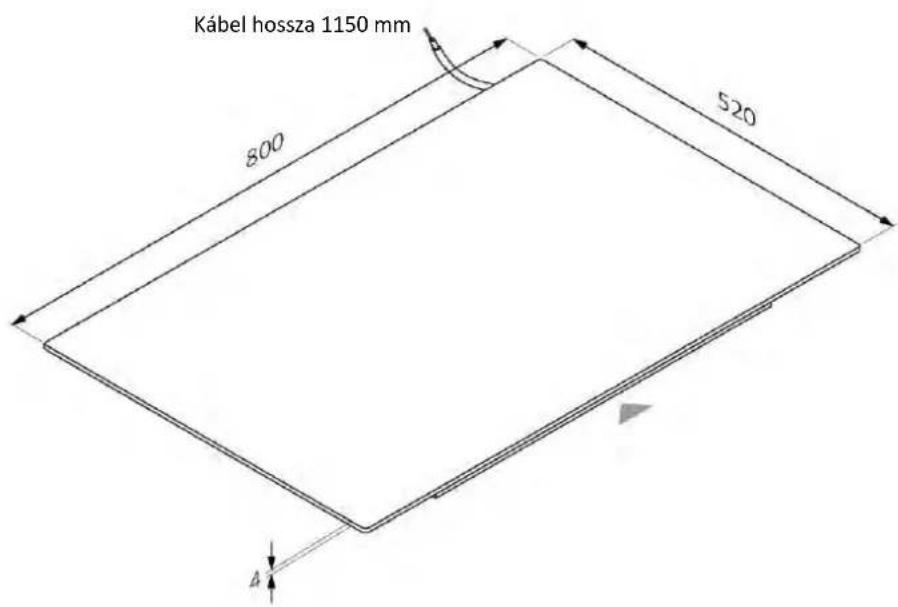

Felső axonometrikus nézet

Kábel hossza 1150 mm 800 520 A

Alsó axonometrikus nézet

Tömités 4 mm-es sugár 748 488 16 26 47 4

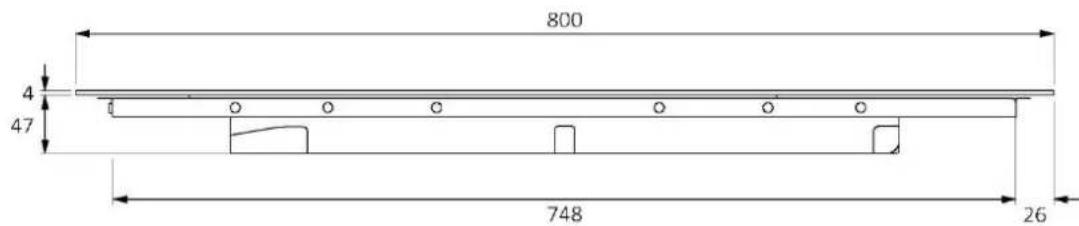

3.3 80-as szélesség

Méretek mm-ben

Elölnézet

800 4 47 748 26

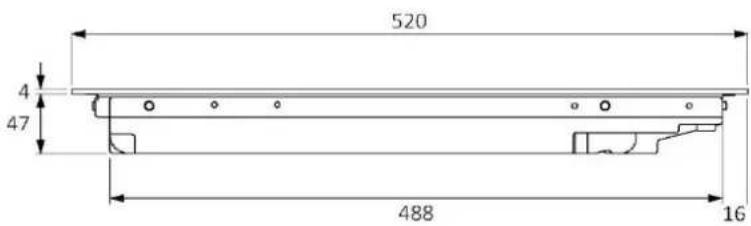

Oldalnézet

520 4 47 488 16

termékkódok

HAMTB86IRCS

HAMTB86IWCS

4.1 Normál süllyesztett beépítés

Szükséges eszközök

ceruza csavarhúzó vonalzó ecset tapétavágó védőszemüveg csavarhúzó lombfűrész

A termékkel együtt szállított eszközök

4.2 Lapszintbe süllyesztett beépítés

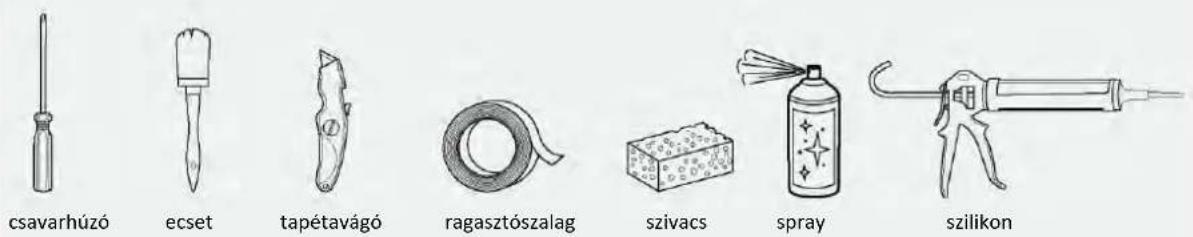

Szükséges eszközök

csavarhúzó ecset tapétavágó ragasztószalag szivacs spray szilikon

A termékkel együtt szállított eszközök

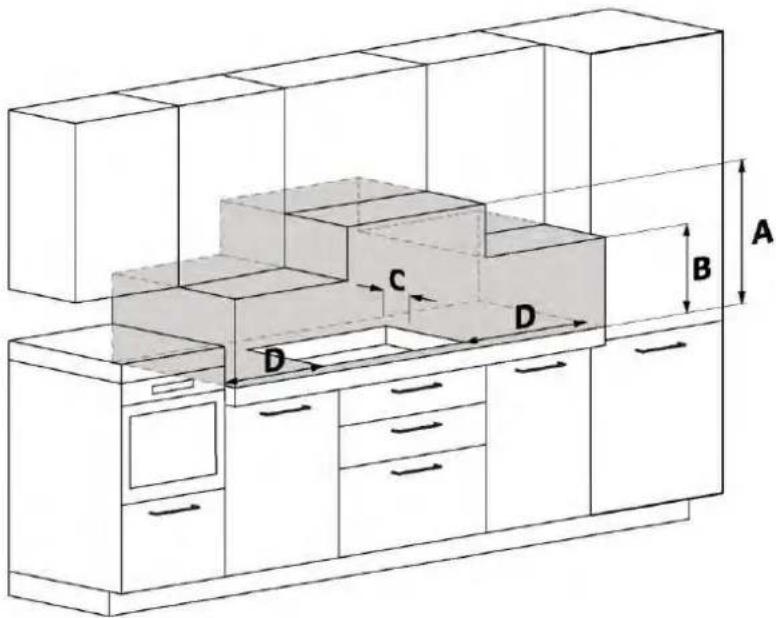

• Biztonsági szempontból ez a termék megfelel a jelenleg hatályos előírásoknak;
• Tartson biztonságos távolságot a bútor oldalától (D). A bútor oldalburkolatának hőálló anyagból kell készülnie;
• A főzőlap és a bútorok vagy beépített háztartási készülékek közötti távolságnak olyannak kell lennie, hogy elegendő szellőzést és légelszívást biztosítson;
• A főzőlap furata és a konyhai hátfal/fröccsöntő közötti minimális távolságnak legalább 35 mm-nek kell lennie;
  • A főzőlap és a páraelszívó közötti minimális távolság a páraelszívó típusától függ;
• A főzőlap és a fali szekrények közötti távolságnak figyelembe kell vennie a terjedelmes tárgyak (edények, merőkanalak stb.) jelenlétét és azok használatát;
• A főzőlap alatti területen legalább 10 mm távolságnak kell lennie maga a főzőlap és bármely más tárgy között, figyelembe véve, hogy ez utóbbiakra hatással lehet a használat során keletkező hő:
• A termék szellőztetésére vonatkozóan kövesse a jelen használati útmutatóban foglalt utasításokat;
  • Ha a terméket sütő fölé szerelik be, olvassa el a sütő beszerelési útmutatóját is.

A Legalább 650 mm-es távolságot ajánlunk, de kérjük, olvassa el a páraelszívó használati útmutatóját;
B Vegye figyelembe az edények, merőkanalak és egyéb tárgyak kezeléséhez szükséges hasznos helyet;
C 35 mm távolság a kivágástól a hátlapig/magasszekrényig;
D 35 mm: 60-as szélességű főzőlap;
55 mm: 65-ös szélességű főzőlap;
35 mm: 80-as szélességű főzőlap;

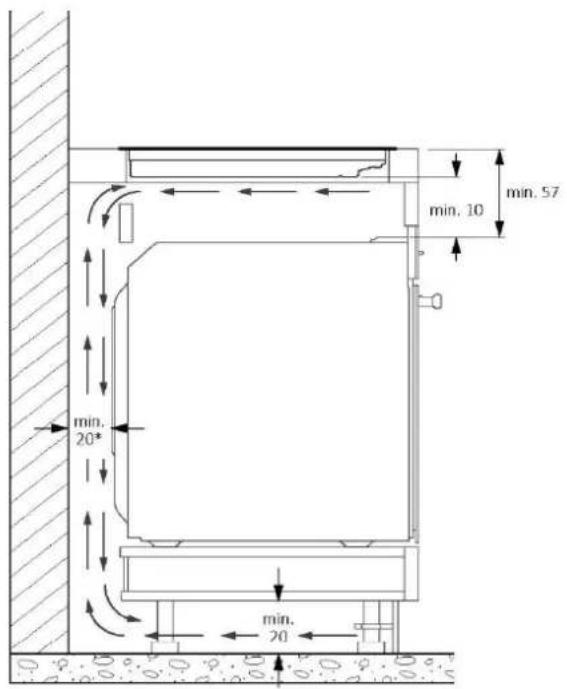

6.1 60–65–80-as szélesség sütőalap fölött

* A jelölés a főzőlapra vonatkozik.
A sütőre vonatkozó jelzésekért, kérjük, olvassa el a külön erre a célra készült beépítési útmutatót.

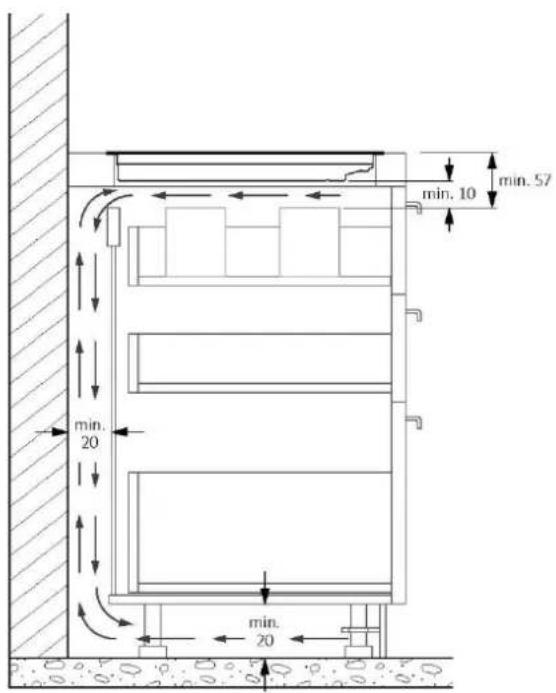

6.2 60–65–80-as szélesség fiókos alap fölött

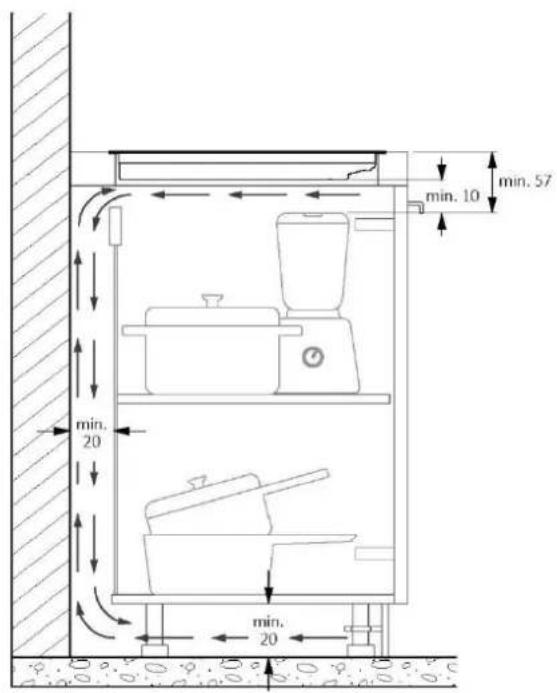

6.3 60–65–80-as szélesség polcokkal ellátott alap fölött

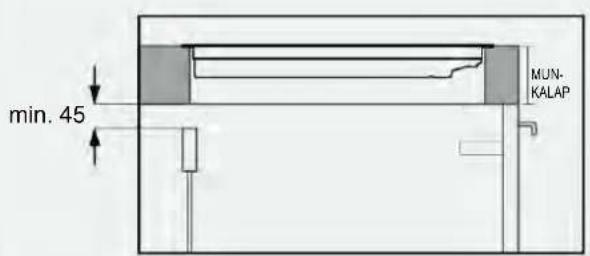

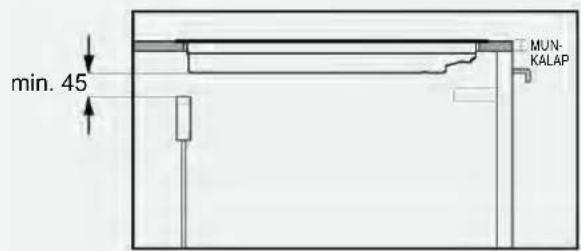

6.4 Munkalapvastagságok

min. 45 MUN- KALAP

Vastag munkalapú bútorok esetén a munkalap és a hátsó lánc között legalább 45 mm-es hátsó nyílást kell biztosítani.

min. 45 MUN- KALAP

Vékony munkalapú bútorok esetén a főzőlap és a hátsó lánc között legalább 45 mm-es hátsó nyílást kell biztosítani.

7 Süllyesztett beépítési méretek

• A konyhapultot az alábbi ábrák szerint kell kialakítani;
- A szekrény hátulján nyílásoknak kell lenniük – kövesse az alábbi ábrákat;

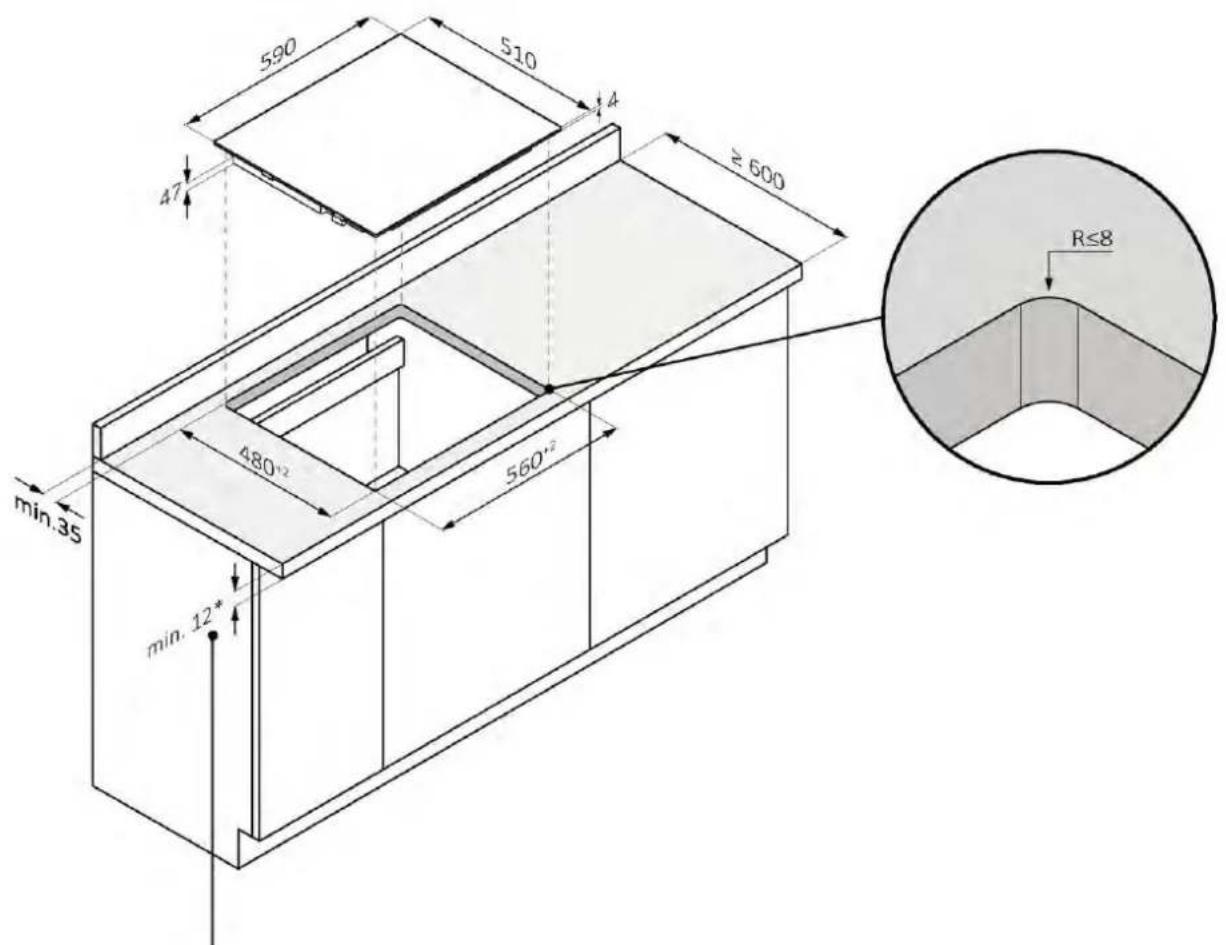

7.1 60-as főzőlap

normál beépítés

590 510 4 ≥ 600 47 480°2 560°2 min.35 min.12* R≤8

*28, alatta lévő sütővel

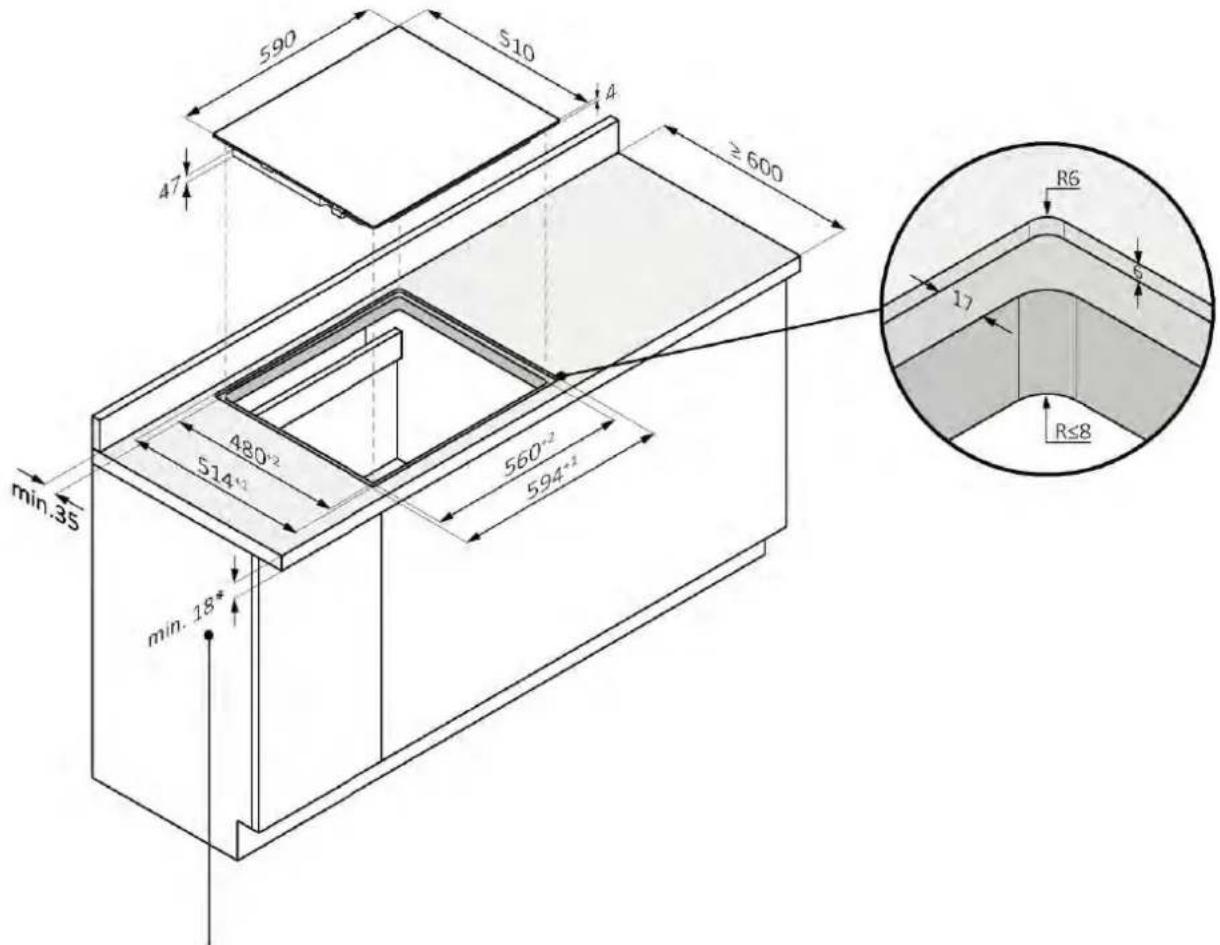

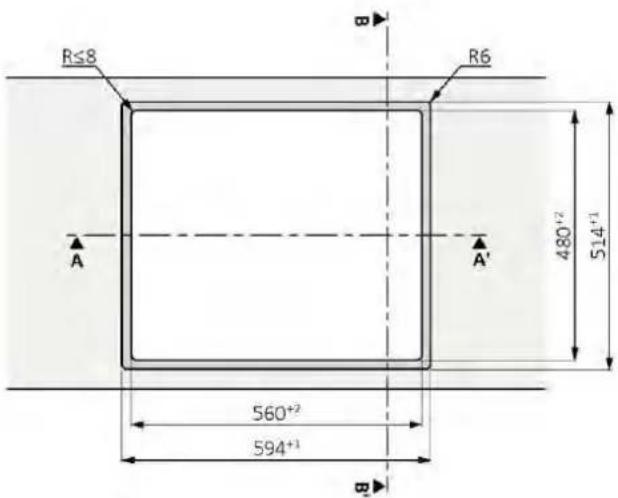

7.1 60-as főzőlap

lapszintbe süllyesztett beépítés

FIGYELEM: nem áll rendelkezésre ferde üveggel ellátott termékekhez.

590 510 4 ≥ 600 47 min.35 480°2 514°2 560°2 594°2 min.18* R6 17 R≤8

*28, alatta lévő sütővel

R≤8 R6 A A' 480+2 514+1 560+2 594+1 B

590 560*2 594*1

A-A' metszet

510 480*2 514*1

B-B' metszet

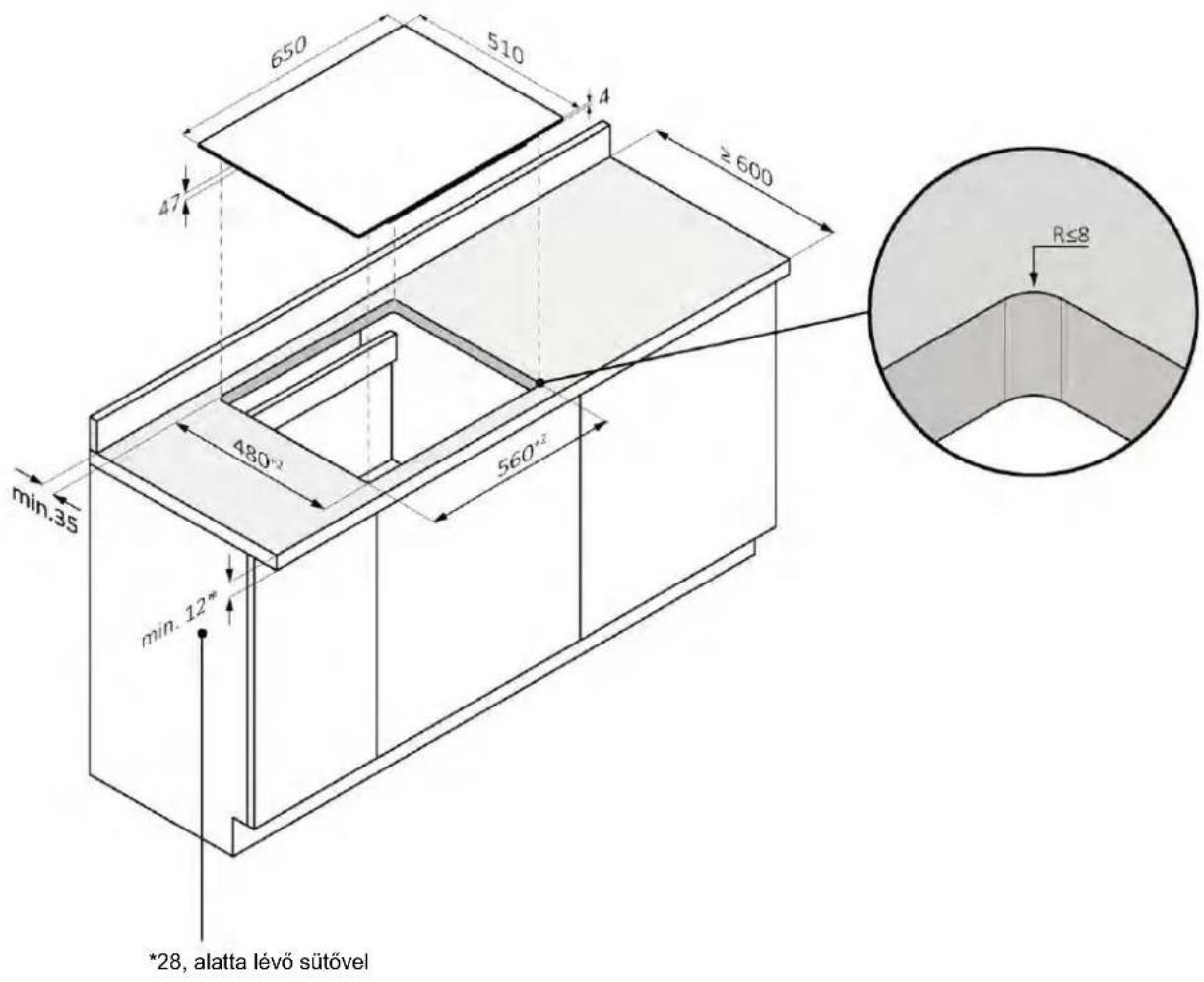

7.2 65-ös főzőlap

normál beépítés

650 510 4 ≥ 600 47 min.35 480° 560° min.12" *28, alatta lévő sűtővel R≤8

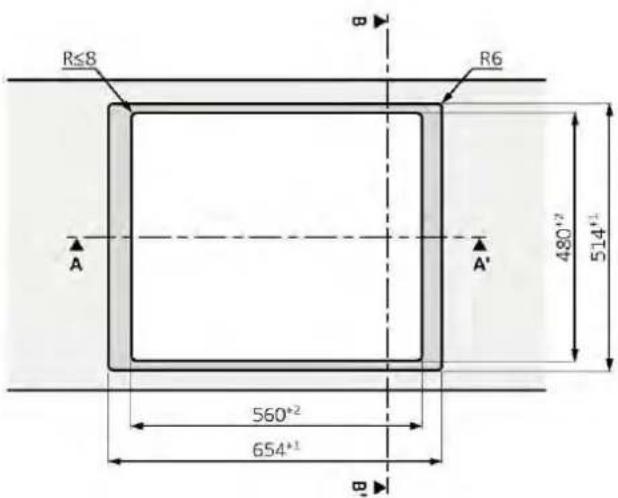

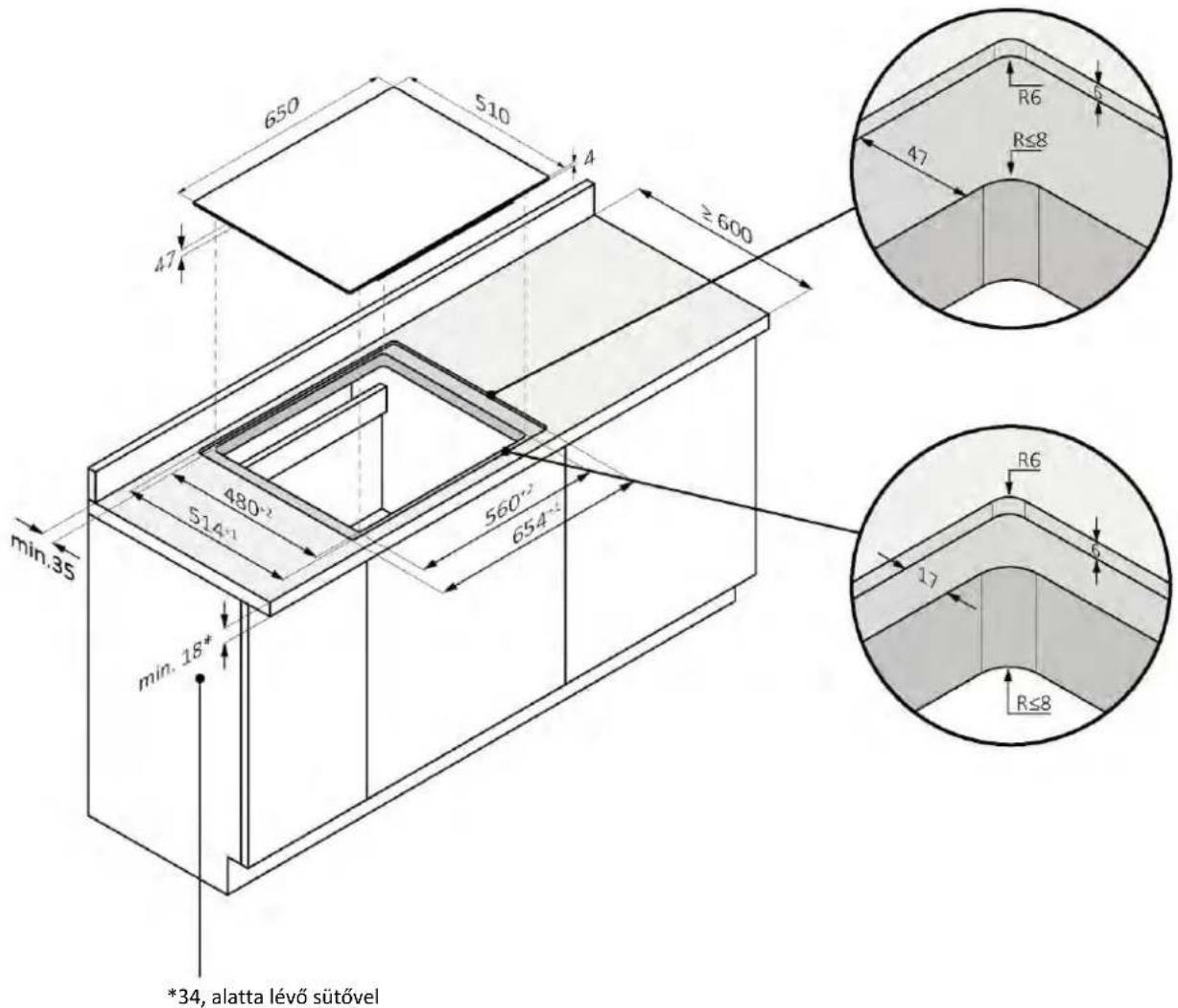

7.2 65-ös főzőlap

lapszintbe süllyesztett beépítés

FIGYELEM: nem áll rendelkezésre ferde üveggel ellátott termékekhez.

650 510 4 ≥ 600 47 min.35 480° 514° 560° 654° min. 18* *34, alatta lévő sütővel R6 47 R≤8 R6 17 R≤8

R≤8 R6 A A' 480*2 514*1 560*2 654*1 B

650 560*2 654*1 A-A' metszet

510 480+2 514+1 B-B' metszet

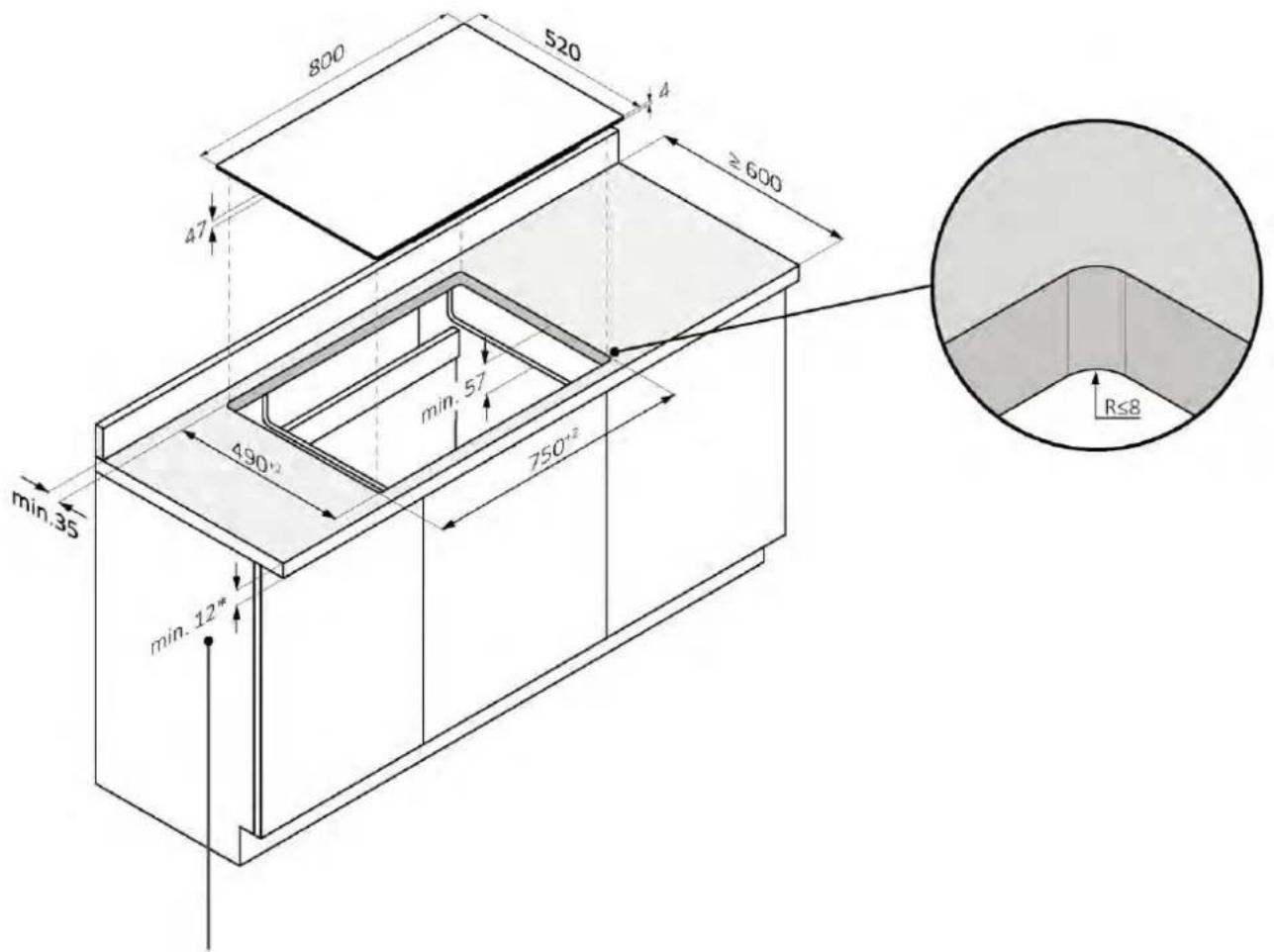

7.3 80-as főzőlap

normál beépítés

800 520 4 ≥600 47 min.35 490+2 min.57 750+2 min.12* R≤8

*28, alatta lévő sütövel

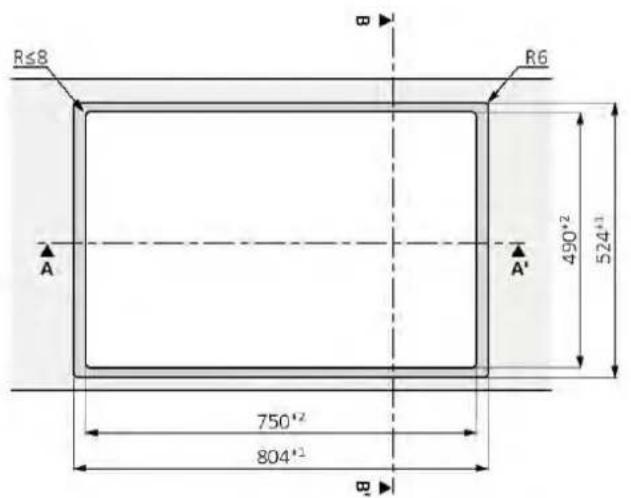

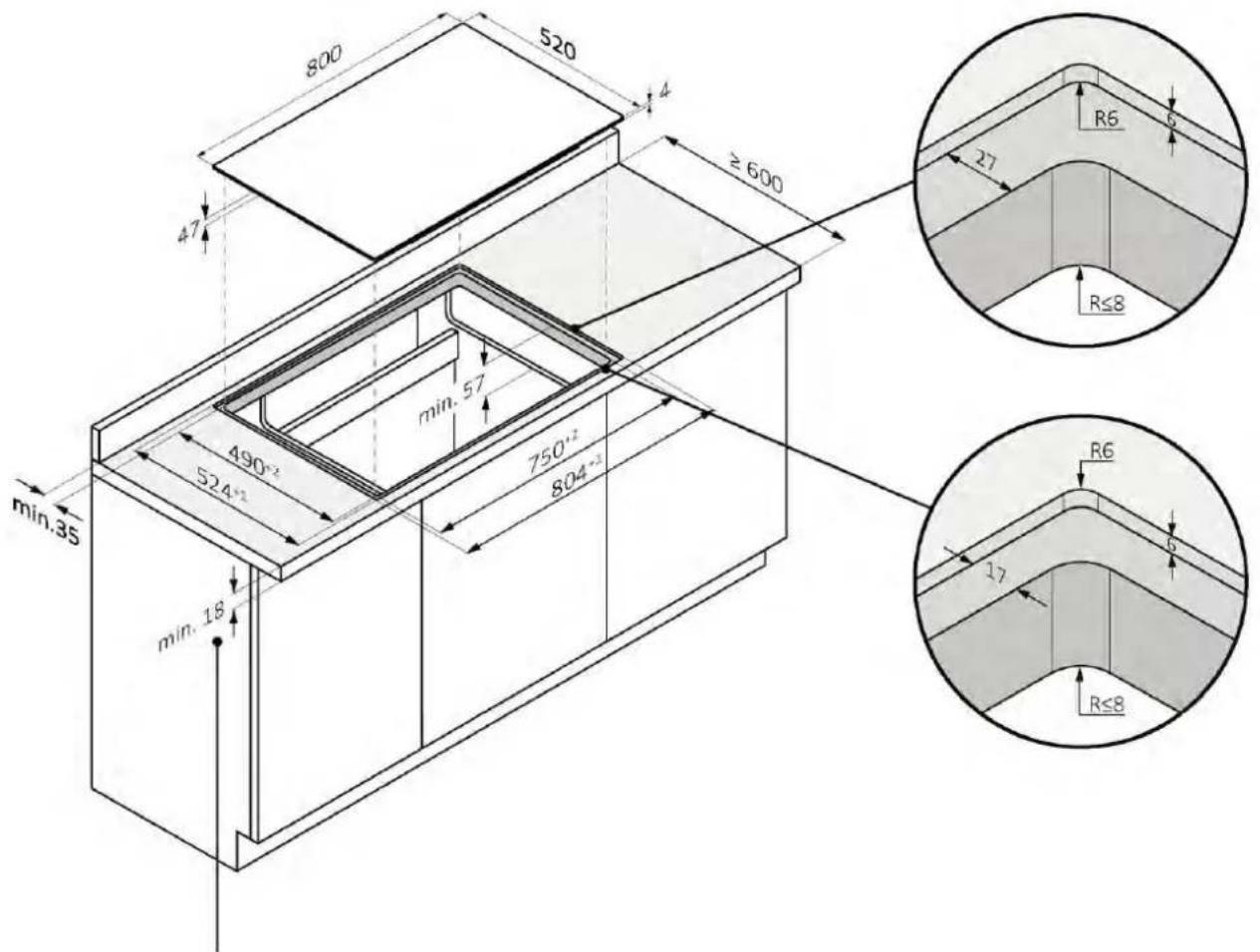

7.1 80-as főzőlap

lapszintbe süllyesztett beépítés

FIGYELEM: nem áll rendelkezésre ferde üveggel ellátott termékekhez.

800 520 4 ≥ 600 47 min. 35 490°² 524°² min. 18 750°² 804°² R6 27 R≤8 R≤8 R6 17

*34, alatta lévő sütővel

R≤8 R6 A A' 490°2 524°1 750°2 804°1 B

800 750*2 804*1 27

A-A' metszet

510 490°² 524°¹ 17

B-B' metszet

8.1 Biztonsági figyelmeztetések

A termék elektromos csatlakoztatásának biztonságos elvégzése érdekében, kérjük, vegye figyelembe az alábbi figyelmeztetéseket:

• A nem megfelelően elvégzett javítás, beépítés és karbantartás súlyosan veszélyeztetheti a felhasználót;
• A gyártó nem vállal felelősséget a helytelen beépítés, karbantartás vagy javítás által okozott közvetlen vagy közvetett károkért. Továbbá nem vállal felelősséget a földelővezeték hiánya vagy megszakadása által okozott károkért (pl. áramütés);
• A főzőlapot csak olyan szakképzett szakemberrel csatlakoztassa a hálózati áramellátáshoz, aki ismeri és betartja a helyi előírásokat, valamint a helyi áramszolgáltató kiegészítő előírásait;
• A termék az I. védelmi osztályba tartozik, és csak földelő vezetékkel ellátva üzemeltethető;
  • A terméknek a beépítés során feszültségmentesnek kell lennie;
• A beépítés során ne helyezzen fémtárgyakat, pl. késeket, villákat, kanalakat és fedeleket a főzőlap felületére, mivel azok felforrósodhatnak;
  • A terméket csak a mellékelt kábellel csatlakoztassa;
  • A terméket megfelelően kiépített elektromos hálózathoz kell csatlakoztatni;
  • Helytelen csatlakoztatásból eredő károk esetén a garancia érvényét veszti.
• Ha a tápkábel megsérül, a veszély elkerülése érdekében azt a gyártónak, a gyártó szervizének vagy magasan képzett személynek kell kicserélnie.
• A megbízható földelőrendszerhez való csatlakozás elengedhetetlen és kötelező.
• Ezt a háztartási készüléket csak megfelelően képzett személy építheti be és földelheti.
• Bármilyen munka vagy karbantartás elvégzése előtt a háztartási készüléket le kell választani a fő áramellátásról.
• Ezt a készüléket olyan áramkörre kell csatlakoztatni, amely rendelkezik olyan leválasztó kapcsolóval, amely biztosítja az áramforrásról való teljes leválasztást.
• A háztartási elektromos rendszer módosítását csak szakképzett villanyszerelő végezheti.
  • A tanácsok be nem tartása áramütést vagy halált okozhat.
• A főzőlapot olyan omnipoláris leválasztó berendezésen keresztül kell csatlakoztatni a hálózathoz, amely a III. túlterhelési kategóriának megfelelő, érintkezők közötti elválasztást

biztosít. Ennek a készüléknek ellen kell állnia a maximális csatlakoztatott terheléseknek, és meg kell felelnie a hatályos előírásoknak.

FIGYELEM: A hőkioldó berendezés véletlen visszaállításából eredő veszélyek elkerülése érdekében a készüléket nem szabad külső kapcsolószerkezetről, például időzítőről táplálni, és nem szabad olyan áramkörhöz csatlakoztatni, amelyet rendszeresen be- és kikapcsolnak.

- Tápkábel: a készüléket tápkábellel látták el, amelyet a háztartási hálózathoz kell csatlakoztatni. A háztartási hálózat típusától függően vegye figyelembe a vonatkozó ábrán részletezett különböző csatlakozási lehetőségeket. Az adattáblán megtalálható a készülék megengedett csatlakozási feszültsége, valamint megfelelő energiafogyasztása is.

8.2 Útmutató

Felvett teljesítmény

Lásd adattábla.

Megszakító (földzárlatvédelmi megszakító)

Javasoljuk a vonatkozó szabványoknak megfelelő kioldási áramerősséggel rendelkező hibaáram-megszakító (földzárlat-megszakító) használatát.

Leválasztó kapcsolók

Ha szükséges, a sütőt olyan omnipoláris leválasztó berendezésen keresztül kell a tápellátáshoz csatlakoztatni, amely biztosítja a III. túlfeszültségi kategóriának megfelelő, érintkezők közötti leválasztást. Ennek az eszköznek ellen kell állnia a csatlakoztatott maximális terheléseknek, és meg kell felelnie a hatályos szabványoknak.

FIGYELEM: A hőkioldó berendezés véletlen visszaállításából eredő veszélyek elkerülése érdekében a készüléket nem szabad külső kapcsolószerkezetről, például időzítőről táplálni, és nem szabad olyan áramkörhöz csatlakoztatni, amelyet rendszeresen be- és kikapcsolnak. A terméket nem úgy tervezték, hogy külső időzítővel vagy külön távirányítóval lehessen működtetni.

Elektromos tápkábel

A termék tápkábellel van ellátva, amelyet az otthoni hálózathoz kell csatlakoztatni.

A háztartási hálózat típusától függően vegye figyelembe a vonatkozó ábrán részletezett különböző csatlakozási lehetőségeket. Az adattáblán megtalálható a készülék megengedett csatlakozási feszültsége, valamint megfelelő energiafogyasztása is.

Az elektromos kábel kicserélése

Ne cserélje ki a kábelt saját maga. Forduljon a hivatalos szervizközponthoz.

Elektromos tápkábel

A termék tápkábellel van ellátva, amelyet az otthoni hálózathoz kell csatlakoztatni.

A háztartási hálózat típusától függően vegye figyelembe a vonatkozó ábrán részletezett különböző csatlakozási lehetőségeket. Az adattáblán megtalálható a készülék megengedett csatlakozási feszültsége, valamint megfelelő energiafogyasztása is.

Az elektromos kábel kicserélése

Ne cserélje ki a kábelt saját maga. Forduljon a hivatalos szervizközponthoz.

8.3 További tanácsok

Minden háztartási készülék használatakor bizonyos alapszabályokat be kell tartani:

• Ne a tápkábelt meghúzva válassza le a háztartási készüléket a hálózatról;
• Ne érintse meg a háztartási készüléket nyirkos vagy nedves kézzel, illetve lábbal;
• Általában nem ajánlott adaptereket, hálózati elosztókat, illetve hosszabbítókat használni;
• Meghibásodás és/vagy teljesítménycsökkenés esetén kapcsolja ki a háztartási készüléket, és ne babrálja.

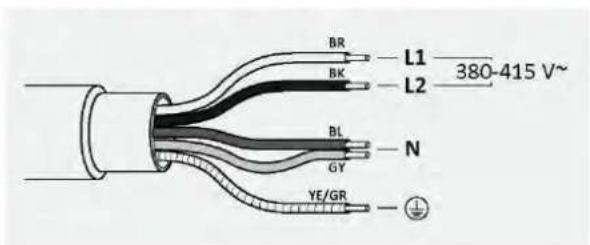

8.4 Bekötési rajz

Tartsa be a helyi előírásokat, valamint a helyi áramszolgáltató további előírásait.

A készülék csatlakoztatása

Tartsa be a teljesítménytáblán található csatlakoztatási adatokat.

A csatlakoztatást kizárólag a bekötési rajznak megfelelően végezze:

• BR: barna
• BL: kék
• YE/GN: sárga-zöld
• BK: fekete
  • GY: szürke

BR L1 380-415 V~ BK L2 BL N GY YE/GR

380-415 V \~ 2N 50/60 Hz

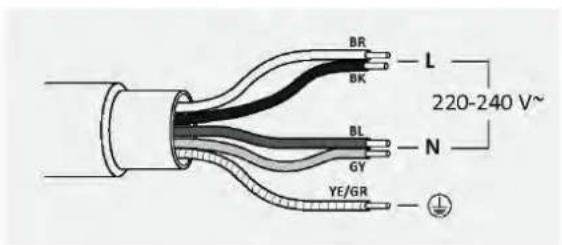

BR L BK 220-240 V~ BL N GY YE/GR

220-240 V \~ 50/60 Hz

9.1 Fontos figyelmeztetések

• Távolítsa el az esetleges keresztléceket (keresztartók) a munkalap kivágásának területén;

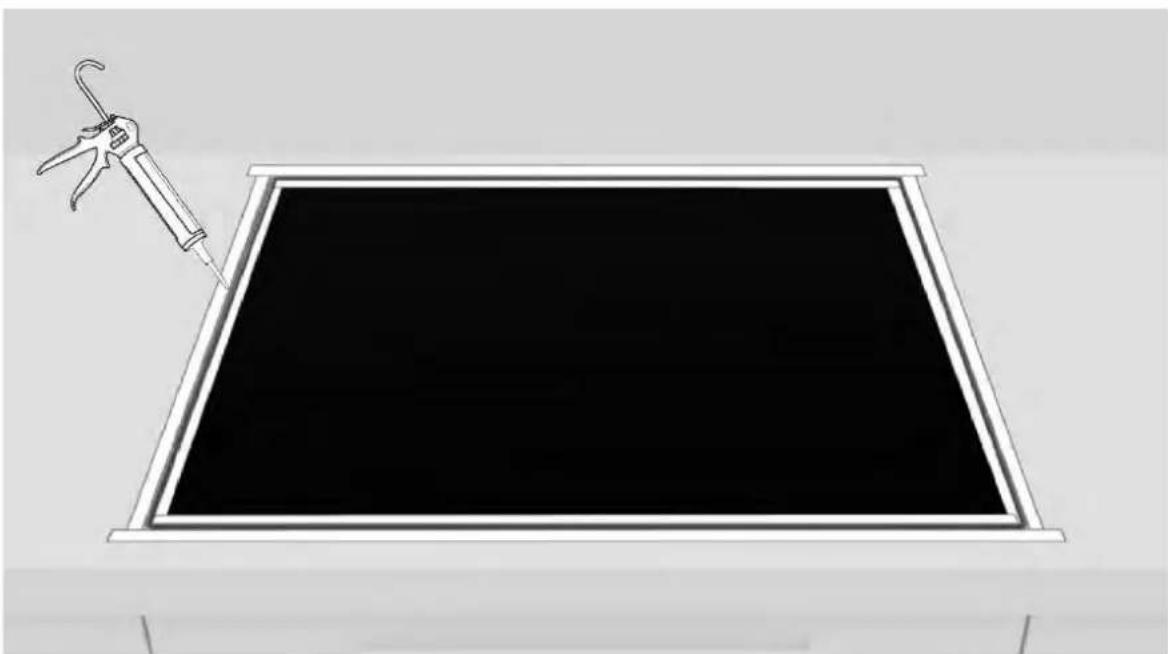

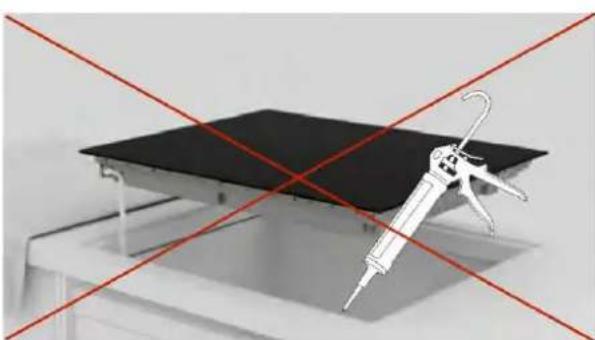

- A nedvesség és folyadékok bejutása elleni védelem érdekében minden vágott felületet megfelelő termékkel kell lezárni;
• A terméknek tökéletes vízszintes helyzetben kell lennie;

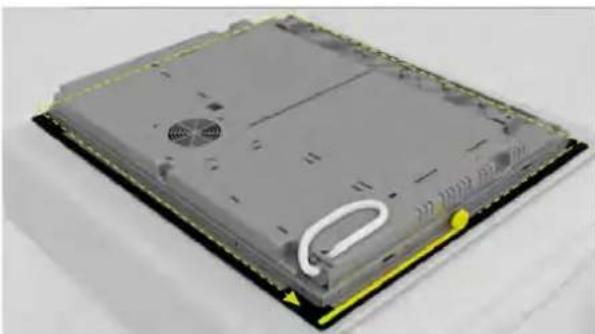

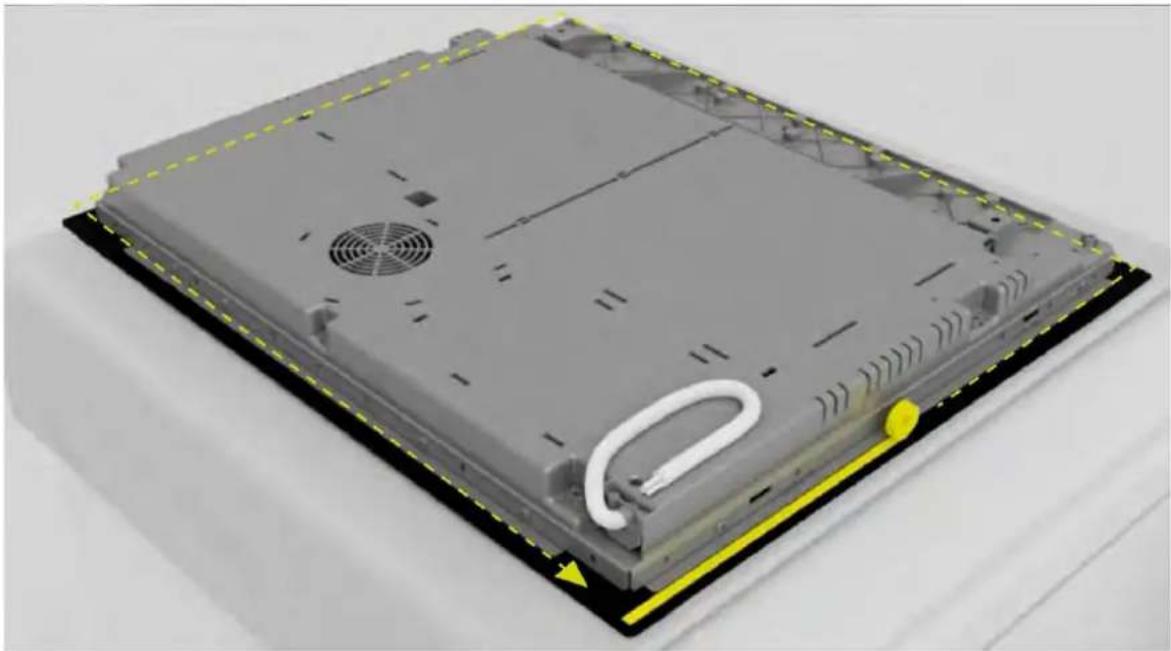

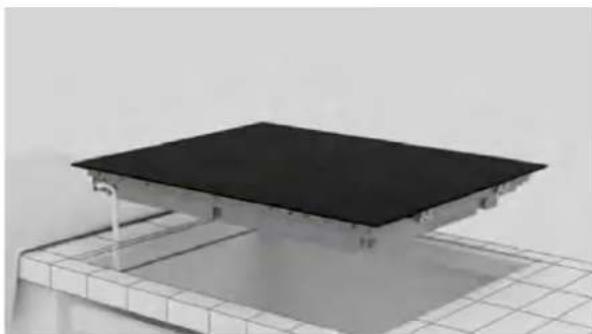

- Előtte ellenőrizze, hogy a főzőlap tömítése megfelelően van-e elhelyezve (ábra: 1).

ábra: 1

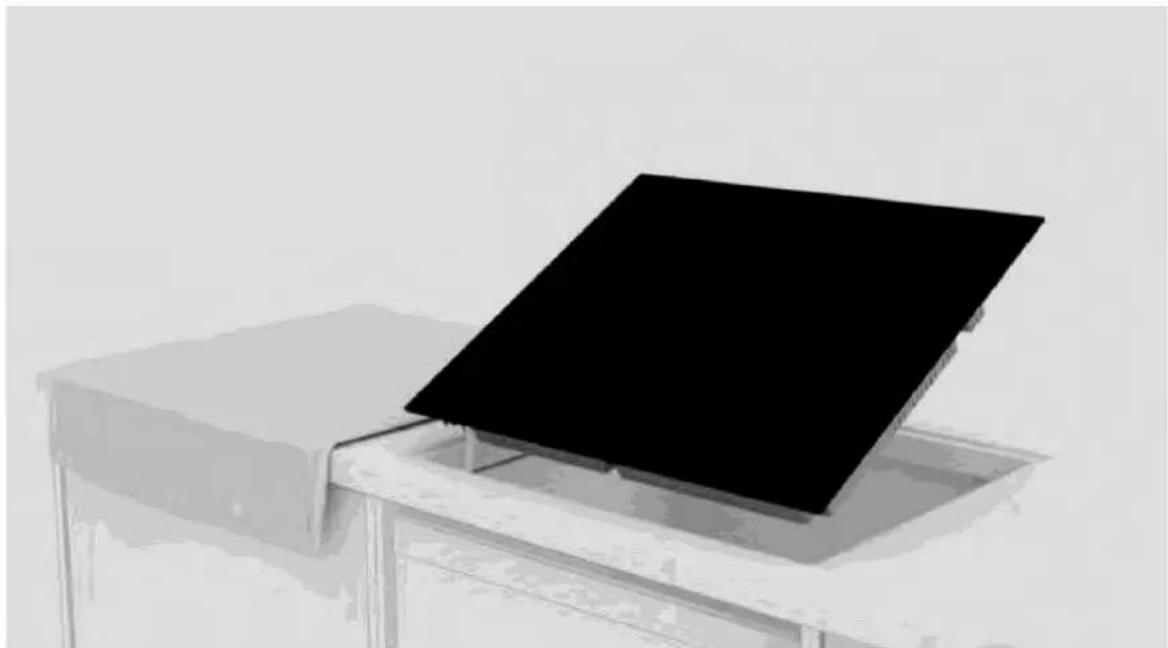

- A főzőlap tartófelületének tökéletesen simának kell lennie, hogy egyenletesen feküdjön, és az alkalmazott tömítés megfelelő tömítettséget tudjon biztosítani (ábra: 2).

ábra: 2

- Ne rögzítse a főzőlapot szilikonnal vagy más ragasztóanyaggal! Ez a rögzítés a termék szétszerelése esetén károsodna (ábra: 3).

ábra: 3

9.2 Beépítés lépésről lépésre

A következő képek a termék felszerelésének lépéseit mutatják.

Normál beépítés

A termék beépítési videóját a QR-kód beolvasásával tekintheti meg.

vagy ide kattintva:

Lapszintbe süllyesztett beépítés

A termék beépítési videóját a QR-kód beolvasásával tekintheti meg.

vagy ide kattintva:

HÁTOLDAL

1

Használja az útmutató „Beépítési eszközök” c. fejezetében feltüntetett szerszámokat. Fektessen egy rongyot a termék csomagolása mellé, hogy majd ráfektethesse a főzőlapot;

HÁTOLDAL ELÜLSŐ OLDAL

2

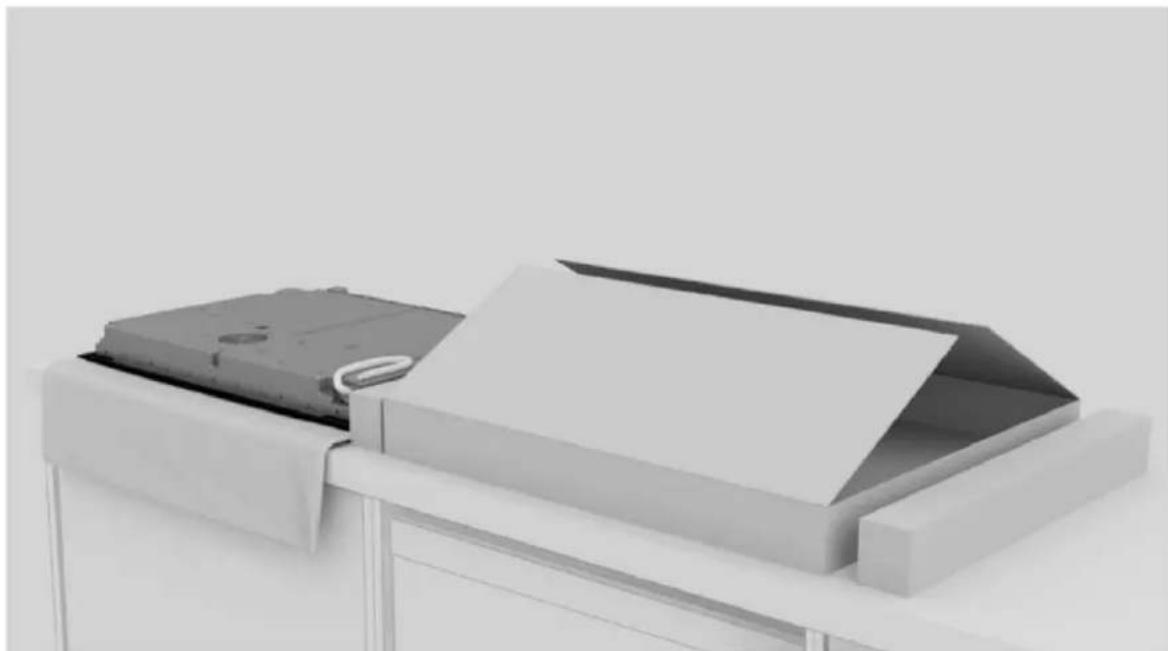

Viseljen kesztyűt. Távolítsa el a csomagolást és a csomagolóanyagokat, ügyelve arra, hogy ne sértse meg a főzőlap üvegét;

Helyezze a főzőlapot fejjel lefelé a korábban a csomagolás mellé fektetett ruhára;

Vigyen fel tömítést a termék kerülete mentén;

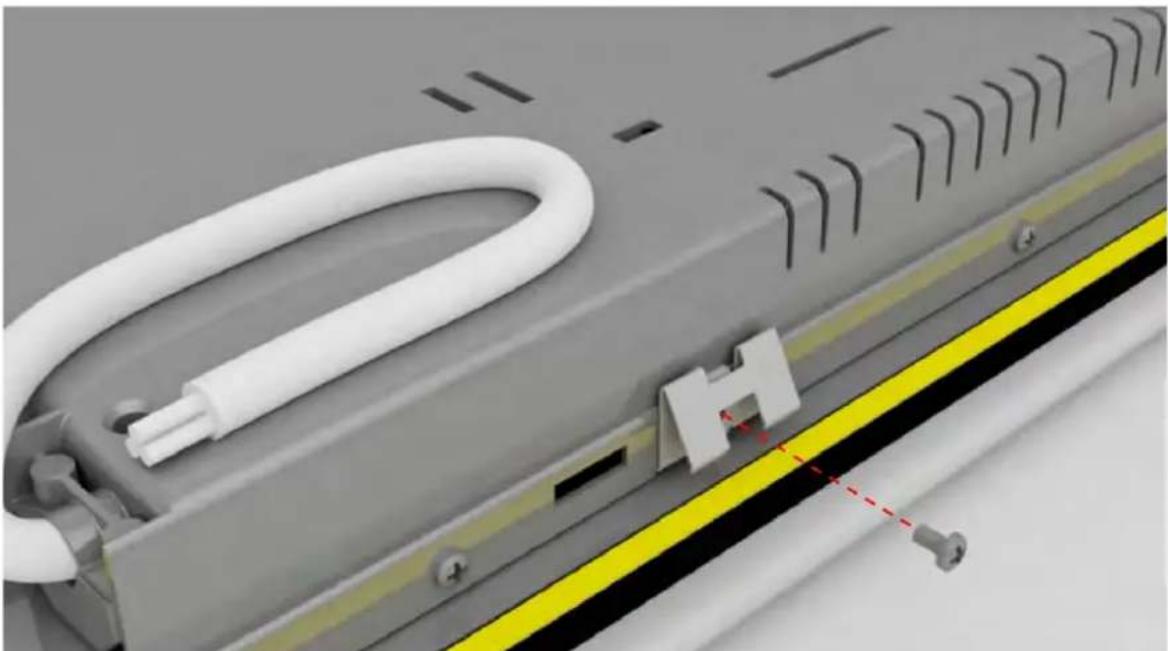

Rögzítse a kapcsokat a főzőlap rövid oldalain;

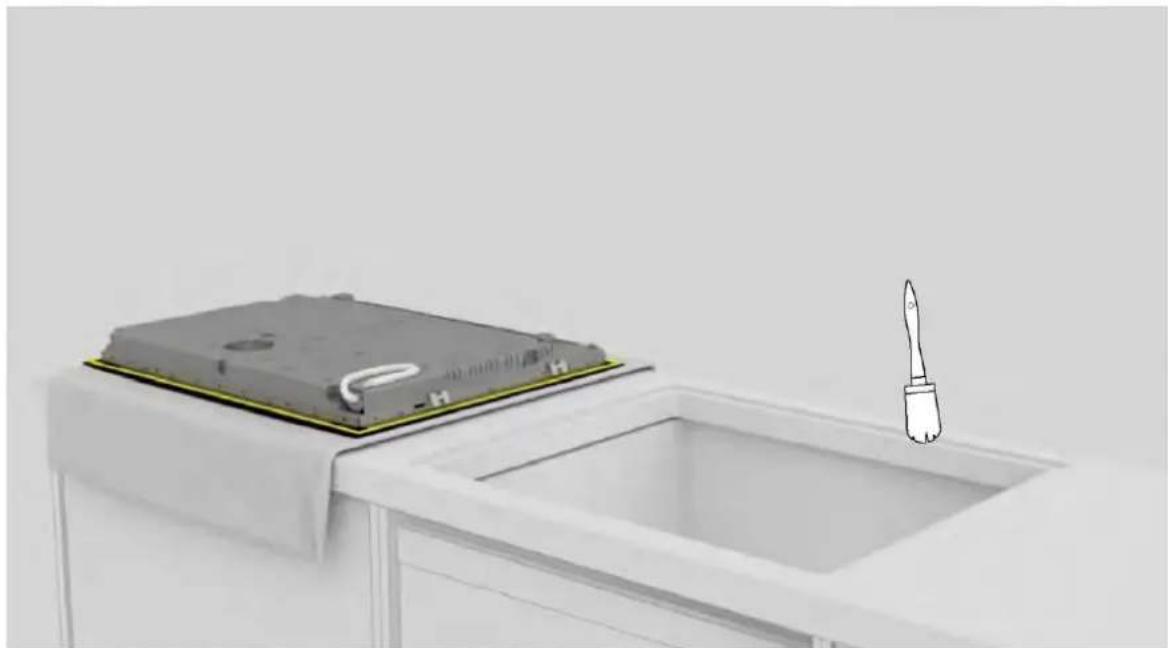

Tisztítsa meg a beépítési terület szélét;

Csatlakoztassa a tápkábelt az útmutató „Hálózati csatlakoztatás” c. fejezetében megadott bekötési rajz szerint (a hálózatra való csatlakozáskor nem lehetnek más tárgyak a főzőlapon).

Helyezze a főzőlapot a kivágásba, középre igazítva. Ügyeljen arra, hogy a főzőlap tömítése a munkalapra felfeküdjön, hogy ezáltal tömítettséget biztosítson.

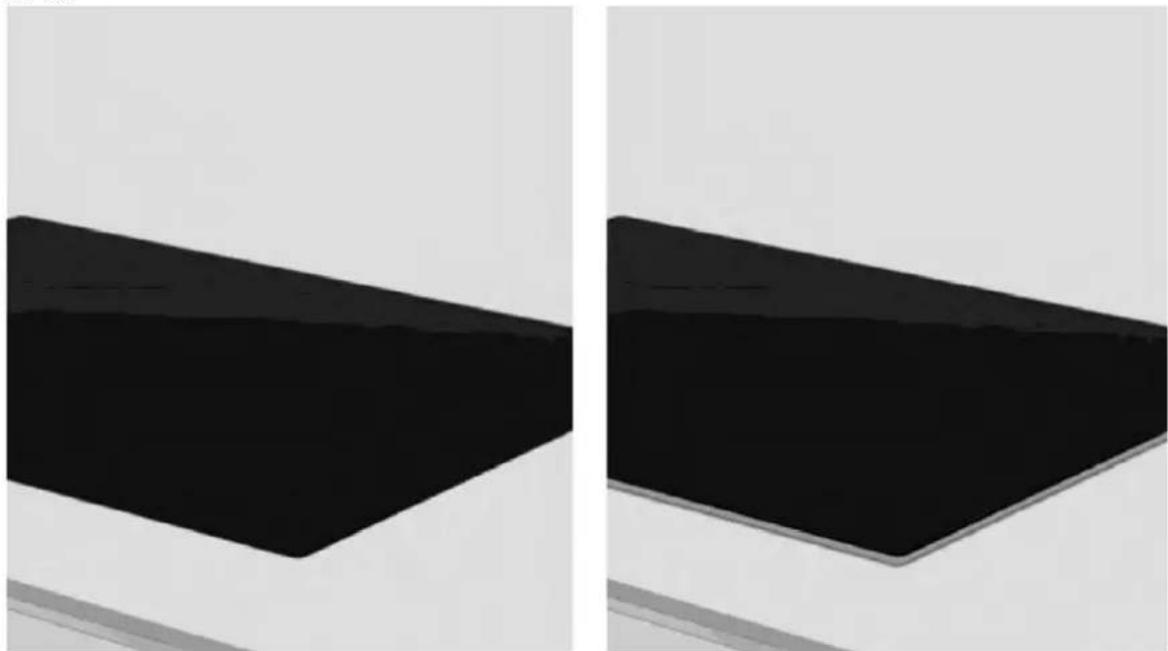

a. b.

a. Normál beépítés esetén: a beépítés befejeződött; b. A munkalap szintjébe süllyesztett beépítés esetén a következő oldalakon megadottak szerint járjon el;

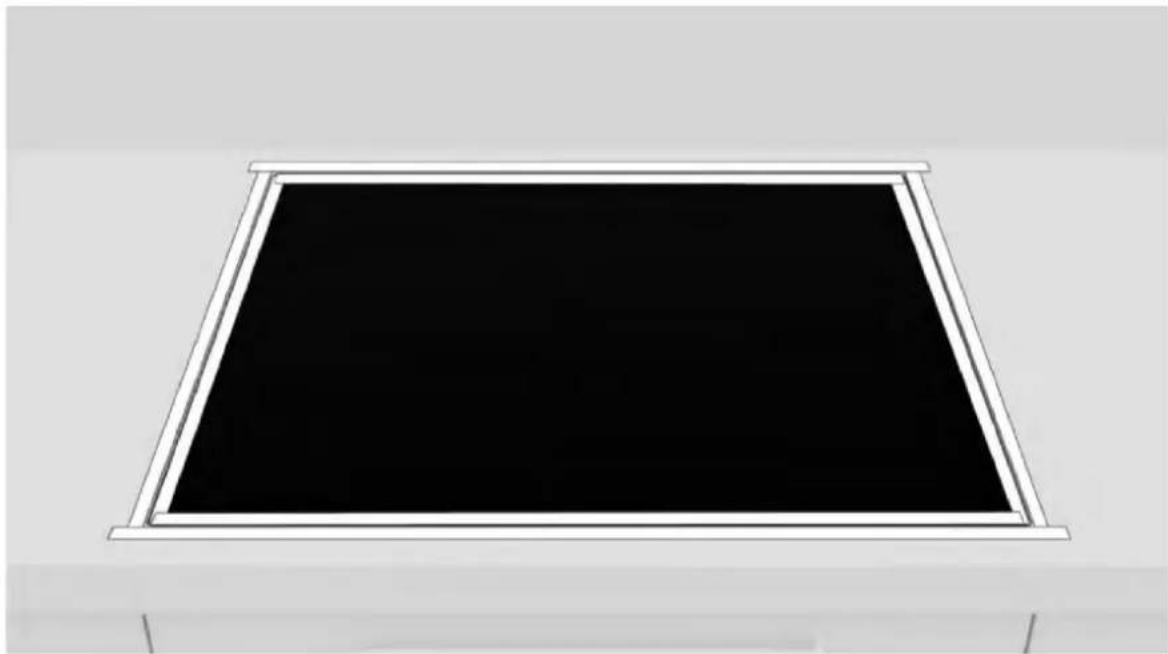

Vigyen fel ragasztószalagot a perem belső és külső oldalára;

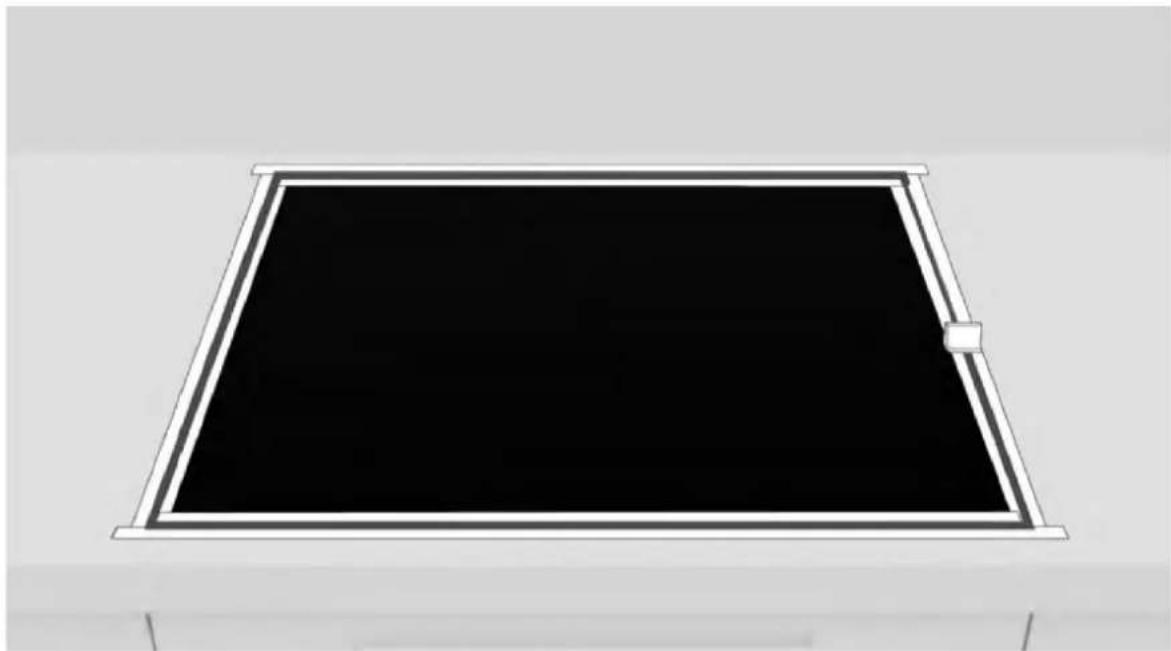

Vigyen fel szilikont.

Távolítsa el a felesleges szilikont;

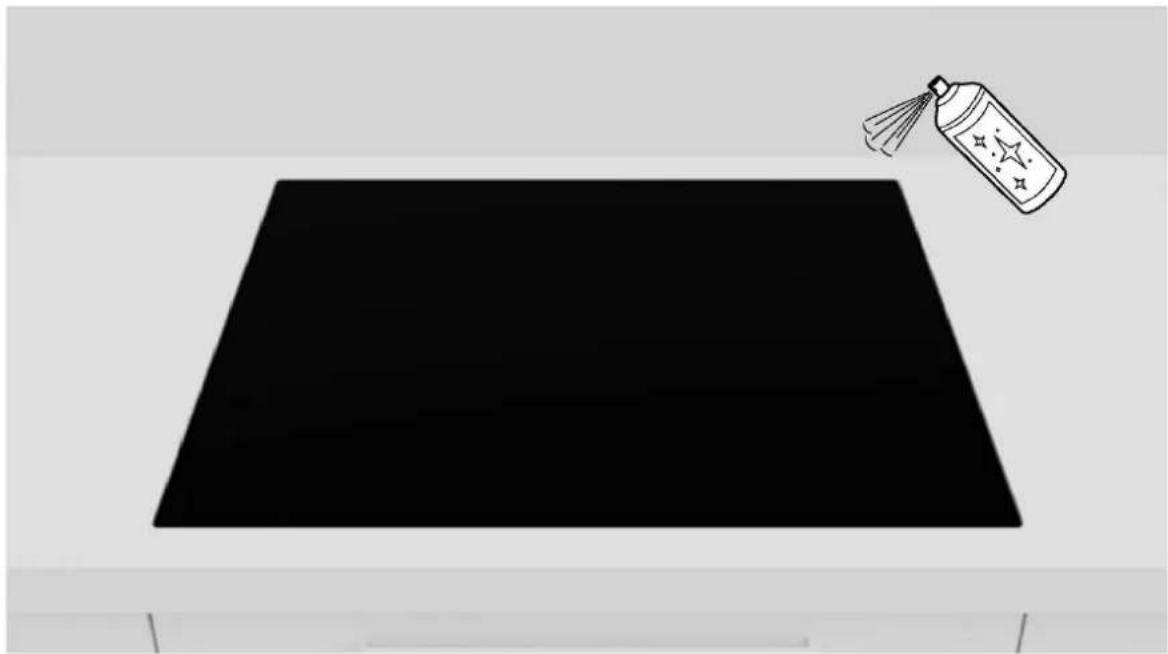

Távolítsa el a szalagot és tisztítsa meg a széleket;

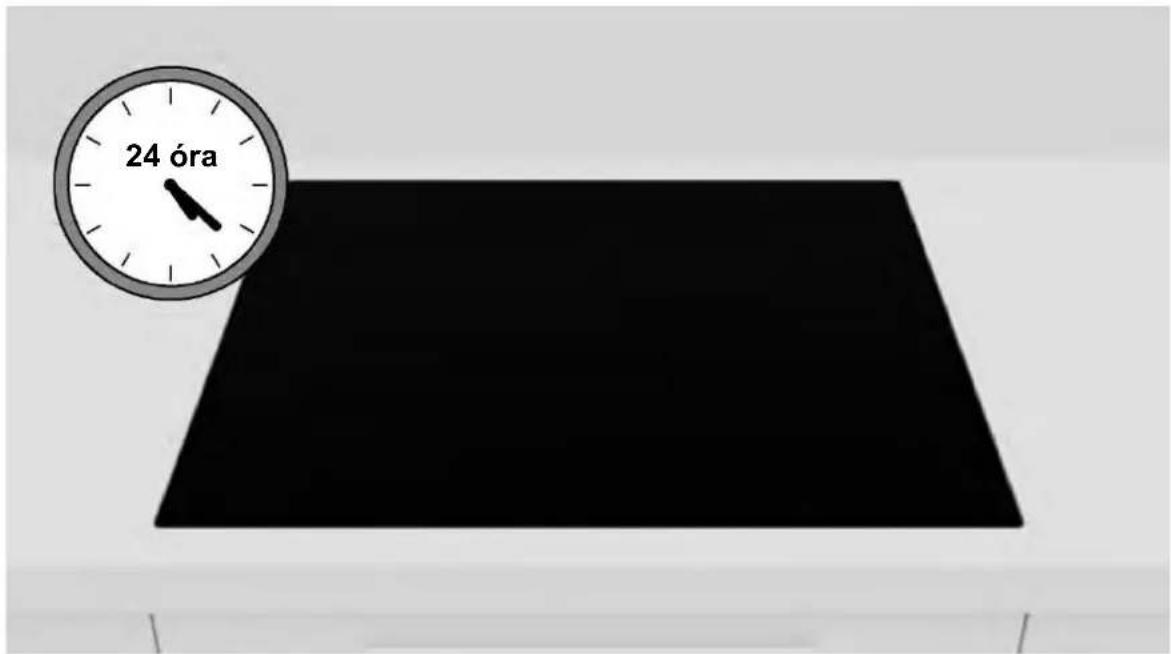

24 óra

14

Az első bekapcsolás előtt várjon 24 órát;

10

Átadás a felhasználónak

A beépítés befejezésekor:

• Tájékoztassa a felhasználót az alapvető funkciókról;
- Tájékoztassa a felhasználót a biztonságos használat és kezelés szempontjából lényeges valamennyi szempontról;
- Adja át a felhasználónak megőrzésre a tartozékokat, valamint a kezelési és beszerelési útmutatót.

A beépítés befejezésekor távolítsa el a védőfóliát, a szalagot és minden egyéb csomagolóanyagot.

FIGYELMEZTETÉS: A termék normál működéséhez megfelelő szellőzésre van szükség.

A szellőzőnyílásokat semmilyen okból ne zárja le.

MEGJEGYZÉS: A termék tényleges megjelenése a kiválasztott modelltől függ.

11

Első üzembe helyezés

A termék első használatakor a főzőlapot a maximálisan elérhető teljesítményre kell állítani. Az energiagazdálkodási funkció használatával az otthoni hálózattól függően különböző teljesítményhatárokat választhat.

Az energiagazdálkodás beállítása

A különböző teljesítménytartományok közötti választással lehetőség van az indukciós főzőlap maximális teljesítményfelvételi szintjének beállítására.

Az indukciós főzőlapok képesek a teljesítmény automatikus korlátozására, hogy elkerüljék a túlterhelés veszélyét.

Az energiagazdálkodási funkció aktiválása:

• Kapcsolja be a főzőlapot, majd nyomja meg egyszerre a 📄 és a Ⓗgombot.
• Az időzítő kijelzőjén megjelenik a „P8”, azaz a 8-as teljesítményszint. Az alapértelmezett üzemmód 7,4 kW.

Másik fokozat kiválasztása

• A teljesítményszint megváltoztatásához csúsztassa a csúszkát balra és jobbra.
• Összesen 8 teljesítményszint áll rendelkezésre, a „P1”-től a „P8”-ig. A szintet az időzítő kijelzője mutatja:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12

A termék szétszerelése

• Húzza ki a terméket a hálózatból;
• Emelje meg kissé a terméket, és vegye ki teljesen;
• Ez a termék nem károsítja a szekrényt, amely új háztartási készülékkel is használható.

D 35 mm: kaitlenté L60;

55 mm: kaitlenté L65;

35 mm: kaitlenté L80.

6.1 Plotis 60–65–80 ant pagrindo su orkaite
