Produkta veids	Iebūvējama indukcijas plīts
Zīmols	Haier
Modelis	HAMT68IRB1S
Platums	60 cm
Iebūves izmēri (P x D)	560 x 480 mm
Preces izmēri (P x D x A)	590 x 510 x 47 mm
Barošanas kabeļa garums	1150 mm
Elektrobarošana	220-240 V ~ 50/60 Hz
Maksimālā jauda	7,4 kW (regulējama no 2 kW līdz 7,4 kW)
Plīts zonu skaits	Nav norādīts instrukcijā (aptuveni: 4 zonas)
Vadības veids	Skārienjutīgs slīdnis ar ciparu displeju
Enerģijas pārvaldības funkcija	Jā, 8 jaudas līmeņi (P1 līdz P8)
Taimeris	Jā, iebūvēts taimera indikators
Bērnu drošības bloķētājs	Jā (poga )
Virsmas materiāls	Rūdīts stikls
Uzstādīšana	Standarta iebūve vai vienā līmenī ar darba virsmu
Ventilācija	Nepieciešamas ventilācijas atveres zem darba virsmas
Iekļauts blīvējums	Jā
Iekļauti stiprinājuma klipši	Jā (4 klipši + skrūves)
Tīrīšana	Mīksta drāna un piemērots līdzeklis stikla keramikai
Svars	Nav norādīts (aptuveni: 8-12 kg)
Aizsardzības klase	I klase (obligāts zemējums)
Garantija	Ražotājs, nav norādīts (standarta Haier)
Instrukcija pieejama	FR, CS, DE, EL, EN, ES, ET, HU, IT, LT, LV, NL, PL, PT, RO, SK, SL

Bieži uzdotie jautājumi - HAMT68IRB1S HAIER

Kādi ir iebūves izmēri modelim HAMT68IRB1S?

60 cm plīts iebūves izmēri ir 560 mm platums un 480 mm dziļums. Darba virsmas biezumam jābūt vismaz 45 mm.

Kā noregulēt plīts maksimālo jaudu?

Ieslēdziet plīti, pēc tam vienlaicīgi nospiediet pogas un Ⓐ. Indikators rāda P8 (7,4 kW). Pārvietojiet slīdni, lai izvēlētos līmeni no P1 (2 kW) līdz P8 (7,4 kW).

Vai es varu uzstādīt šo plīti virs cepeškrāsns?

Jā, ja starp abām ierīcēm ir nodrošināta siltumizolācija. Skatiet cepeškrāsns uzstādīšanas rokasgrāmatu un ievērojiet ventilācijas attālumus.

Kā tīrīt stikla virsmu?

Izmantojiet mīkstu, nedaudz mitru drānu ar stikla keramikas tīrīšanas līdzekli. Izvairieties no abrazīviem sūkļiem un skābiem līdzekļiem. Noslaukiet pēc katras lietošanas.

Ko darīt, ja drošības indikators mirgo?

Tas var norādīt uz pārkaršanu vai kontakta defektu. Pārbaudiet, vai katli ir piemēroti indukcijai. Izslēdziet un ieslēdziet ierīci. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

Kāds barošanas kabelis ir iekļauts?

Barošanas kabelis ir 1150 mm garš un ļauj pieslēgt 220-240 V vienfāzes vai 380-415 V trīsfāzes tīklam saskaņā ar pievienoto shēmu. Zemējums ir obligāts.

Kā aktivizēt bērnu bloķēšanu?

Nospiediet pogu dažas sekundes, līdz parādās simbols. Lai deaktivizētu, atkārtojiet darbību. Tas novērš nekontrolētu lietošanu.

Kādi piederumi ir iekļauti ar plīti?

Plīts tiek piegādāta ar blīvējumu, 4 stiprinājuma klipšiem un 4 skrūvēm. Barošanas kabelis ir iebūvēts. Citi piederumi nav iekļauti.

Vai es varu izmantot vara vai stikla katlus uz šīs indukcijas?

Nē, tikai katli ar feromagnētisku dibenu (tērauds, čuguns) ir saderīgi. Pārbaudiet ar magnētu: ja tas pielīp, katls ir piemērots.

Kā iegūt instrukcijas tulkojumu citā valodā?

Instrukcijas lapā izvēlieties vēlamo valodu (no 17 pieejamām valodām) un norādiet savu e-pasta adresi, lai saņemtu tulkoto versiju.

LIETOŠANAS INSTRUKCIJA HAMT68IRB1S HAIER

Šī uzstādīšanas rokasgrāmata ir paredzēta virtuvju ražotājiem, kuri atzinīgi novērtēs šos produktus. Lai garantētu drošību un sasniegtu labākos rezultātus, rūpīgi izlasiet šo rokasgrāmatu, tostarp drošības norādījumus, un saglabājiet to turpmākai atsaucei. Pirms turpināt uzstādīšanu, piefiksējiet sērijas numuru, jo tas var būt nepieciešams remonta gadījumā. Pārbaudiet, vai transportēšanas laikā nav radušies bojājumi, un, ja rodas šaubas, pirms lietošanas konsultējieties ar tehniķi. Visus iepakojuma materiālus vienmēr glabājiet drošā attālumā no bērniem.

PIEZĪME: Rokasgrāmatā ietvertie raksturlielumi, attēli, kā arī piederumi var atšķirties atkarībā no iegādātā modeļa.

Satura rādītājs

1 Drošības brīdinājumi uzstādīšanas laikā 2. lpp. 2 Kur novietot produktu 3. lpp. 2.1 Citi padomi 3 Plīts virsmas izmēri 4.-9. lpp. 3.1 Platums 60 3.2 Platums 65 3.3 Platums 80 4 Uzstādīšanas instrumenti 10. lpp. 4.1 Standarta iebūvēšana 4.2 Iebūvēšana vienā līmenī ar virsmu 5 Uzstādīšanas attālumi 11. lpp. 5.1 Piesardzības pasākumi 6 Mēbeles un ventilācija 12. - 13. lpp. 6.1 Platums 60 - 65 - 80 uz pamatnes ar cepeškrāsni 6.2 Platums 60 - 65 - 80 uz pamatnes ar atvilktnēm 6.3 Platums 60 - 65 - 80 uz pamatnes ar plauktiem 6.4 Virsmas biezums 7 Iebūvējamās nišas izmēri 14. - 19. lpp. 7.1 Plīts virsma 60 7.2 Plīts virsma 65 7.3 Plīts virsma 80 8 Pieslēgums elektrotīklam 20. - 22. lpp. 8.1 Drošības brīdinājumi 8.2 Instrukcijas 8.3 Citi padomi 8.4 Pieslēgšanas shēma 9 Uzstādīšanas norādījumi 24. - 31. lpp. 9.1 Brīdinājumi 9.2 Uzstādīšana soli pa solim 10 Piegāde lietotājam 32. lpp. 11 Pirmā ekspluatācijas reize 32. lpp. 12 Produkta noņemšana 32. lpp.

Pirms produkta uzstādīšanas ņemiet vērā šos norādījumus.

Jūsu drošība mums ir ļoti svarīga. Pirms krāsns izmantošanas uzmanīgi izlasiet šo informāciju.

• Uzstādīšanu drīkst veikt kvalificēts tehniķis, kuram jāzina un jāievēro uzstādīšanas valstī spēkā esošie tiesību akti un ražotāja norādījumi.
• Garantija neattiecas uz ražotāja palīdzību, kāda nepieciešama, lai novērstu nepareizas uzstādīšanas dēļ radušās kļūmes.
• Pirms mājsaimniecības ierīces lietošanas noņemiet iepakojuma materiālu.
• Pēc produkta izpakošanas pārbaudiet, vai tas nav bojāts, un problēmu gadījumā pirms uzstādīšanas sazinieties ar servisa centru un nepievienojiet to elektrotīklam.
• Bojāts produkts var izraisīt īssavienojumu, elektriskās strāvas triecienu, aizdegšanos un citas briesmas.
• Pārbaudiet, vai iepakojumā nav piederumu vai palīgmateriālu (aploksnes ar skrūvēm, dokumenti, brošūras utt.), un, ja ir, izņemiet tos un uzglabājiet.
• Produktu var novietot uz darba virsmas vai vienā līmenī ar to.
• Pirms mājsaimniecības ierīces uzstādīšanas pārliecinieties, vai ir pietiekama ventilācija, kas nodrošinātu pareizu svaiga gaisa cirkulāciju, kāda nepieciešama iekšējo komponentu dzesēšanai un aizsardzībai. Atkarībā no novietojuma veida paredziet attēlos norādītās atveres. Plīts virsmu pie mēbeles vienmēr piestipriniet ar mājsaimniecības ierīces komplektācijā iekļautajām skavām/skrūvēm.
• Plīts virsmas darbībai nominālās frekvencēs nav nepieciešama papildu iejaukšanās vai uzstādīšana.
• Garantija neattiecas uz ražotāja palīdzību, kāda nepieciešama, lai novērstu nepareizas uzstādīšanas dēļ radušās kļūmes. Ievērojiet uzstādīšanas norādījumus, kas paredzēti kvalificētam personālam.
• Nepareiza uzstādīšana var izraisīt traumas cilvēkiem un dzīvniekiem vai īpašuma bojājumus. Ražotājs neatbild par šādiem bojājumiem vai traumām.
• Droša lietošana tiek garantēta tikai tad, ja uzstādīšana ir veikta pareizi saskaņā ar šiem norādījumiem. Bojājumu gadījumā, kas radušies nepareizas montāžas dēļ, atbildība jāuzņemas personālam, kas produktu uzstādījis.
• Uzstādīšanas laikā mājsaimniecības ierīci nedrīkst pievienot elektrotīklam.
• Uzstādīšanas laikā ieteicams valkāt aizsargcimdus, lai izvairītos no savainojumiem sagriešanās dēļ.
• Garantija neattiecas uz bojājumiem, kas radušies nepareizas uzstādīšanas dēļ.
• Nepareizas uzstādīšanas, ierīces bojājumu un neatbilstošas pieslēgšanas gadījumā produkta garantijas termiņš beidzas.
• Pārliecinieties, ka produkta strāvas kabelis pēc iebūvētās tehnikas uzstādīšanas nav viegli pieejams.
• Pēc uzstādīšanas strāvas kabelis nedrīkst saskarties ar virtuves elementu kustīgajām daļām (piemēram, atvilktni) un nedrīkst tikt pakļauts mehāniskai slodzei.
• Šim produktam lietošanas laikā ir nepieciešama pastāvīga ventilācija. Neaizsedziet gaisa atveres.
• Nododot izstrādājumu gala lietotājam, tehniķim ir jāpārliecinās, ka tas ir pareizi uzstādīts.

Kur uzstādīt produktu

2

• Uzstādiet un izmantojiet šo produktu slēgtā, nosegtā, sausā un labi vēdināmā vidē;
• Neuzstādiet produktu atklātā vidē, kas pakļauta atmosfēras faktoru iedarbībai;
• Šis produkts ir paredzēts lietošanai maksimāli 2000 metru augstumā;
• Uzstādiet produktu elektrības kontaktligzdas tuvumā;
• Izmantojiet produktu tikai tad, ja tas ir ievietots iebūvējamajā nišā, pretējā gadījumā pastāv traumu un apdegumu risks;
• Neuzstādiet plīts virsmu virs neatdzisušas cepeškrāsns, žāvētāja, trauku mazgājamās mašīnas vai ledusskapja. Iesakām izvairīties arī no uzstādīšanas virs veļas mazgājamās mašīnas. Plīts virsmu drīkst uzstādīt virs atdzisušas cepeškrāsns;

2.1 Citi padomi

• Precīzi izgrieziet formu darba virsmā, izmantojot nepieciešamos instrumentus atkarībā no griežamā materiāla. Griezuma virsmas jāapstrādā ar hermētiki vai tām kā citādi jābūt izturīgām pret mitruma iekļūšanu;
• Darba virsma jāizgriež saskaņā ar šajā rokasgrāmatā sniegtajām shēmām. Gatavošanas virsmai jābūt precīzi horizontālā līmenī. Pārbaudiet, vai blīve zem gatavošanas virsmas, ja tāda ir, ir pareizi novietota;
• Uzstādīšanas laikā izmantojiet mīkstu drānu, lai nesabojātu plīts virsmu un darba virsmu;

⚠ BRĪDINĀJUMS: Ugunsgrēka un bojājumu risks atklātas liesmas dēļ. Netuviniet produktu atklātai liesmai (piem., svecei).

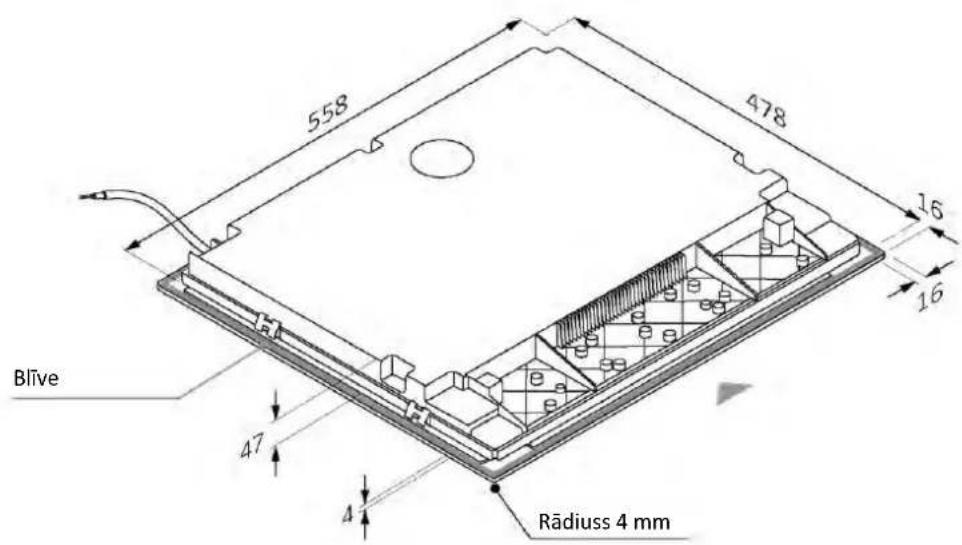

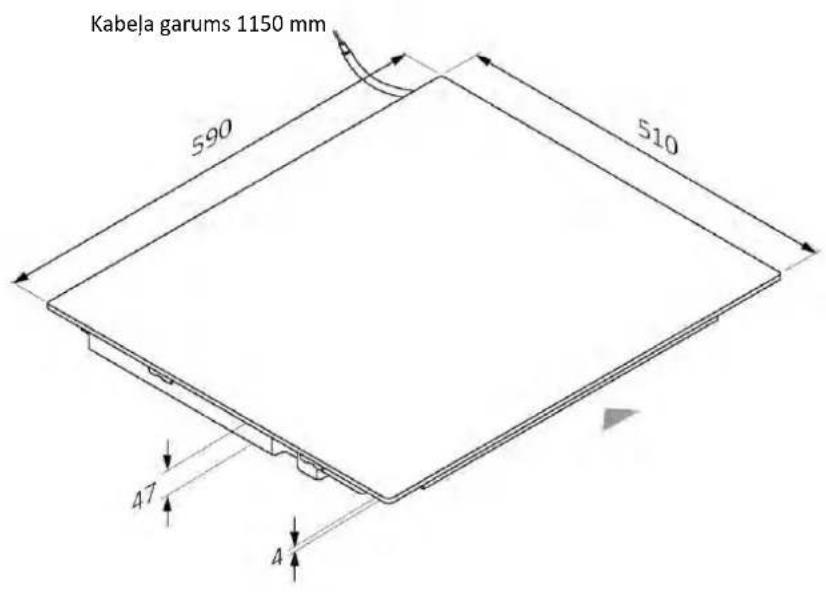

3.1 Platums 60

Izmēri mm

Augšējais aksonometriskais skats

Apakšējais aksonometriskais skats

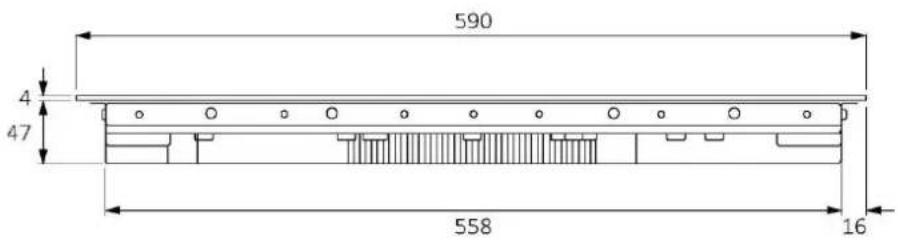

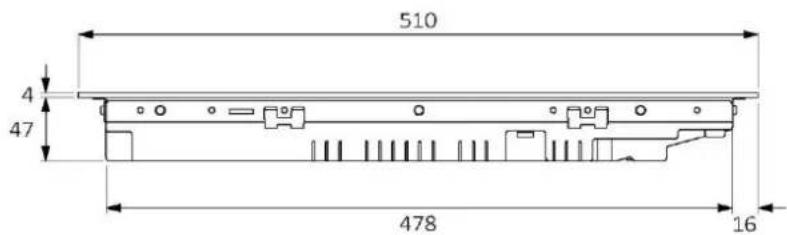

3.1 Platums 60

Izmēri mm

Skats no priekšpuses

Skats no sāniem

produktu kodi

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

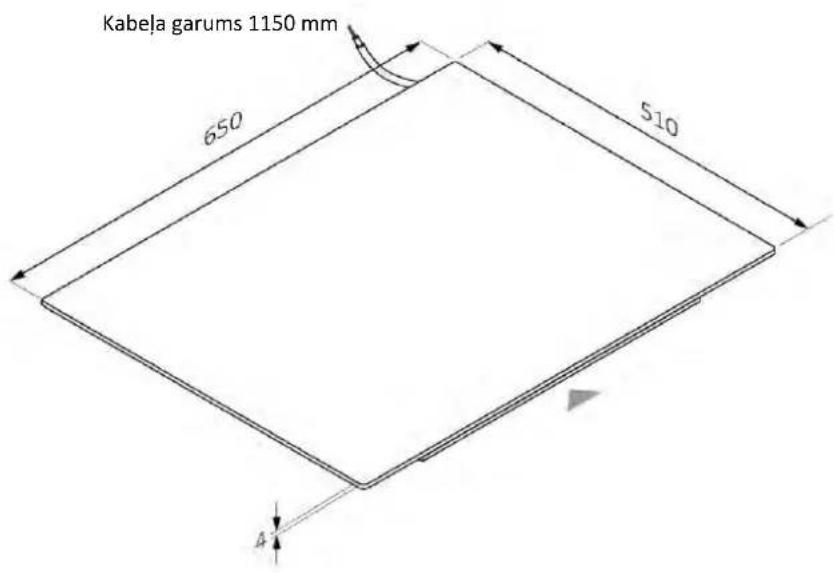

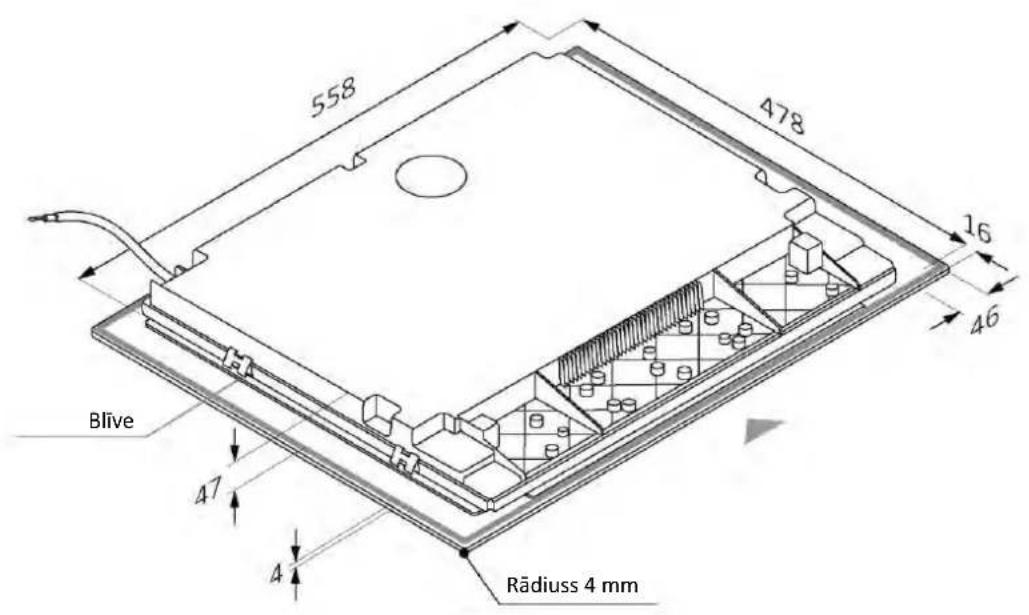

3.2 Platums 65

Izmēri mm

Augšējais aksonometriskais skats

Apakšējais aksonometriskais skats

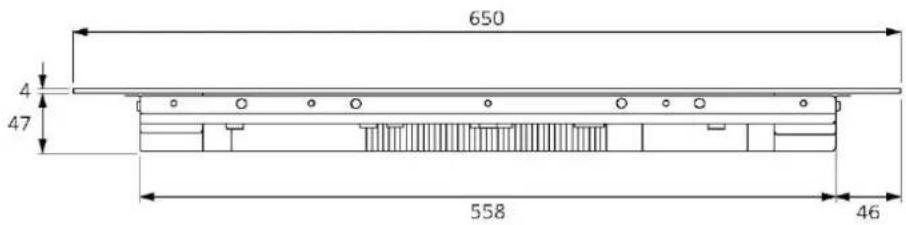

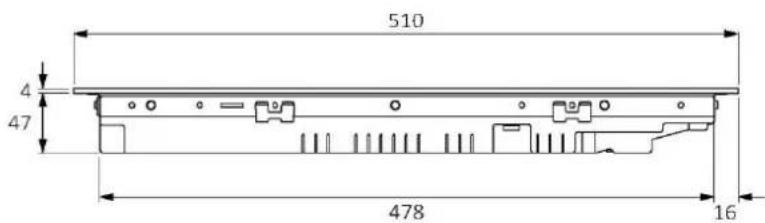

3.2 Platums 65

Izmēri mm

Skats no priekšpuses

Skats no sāniem

Produktu kodi

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

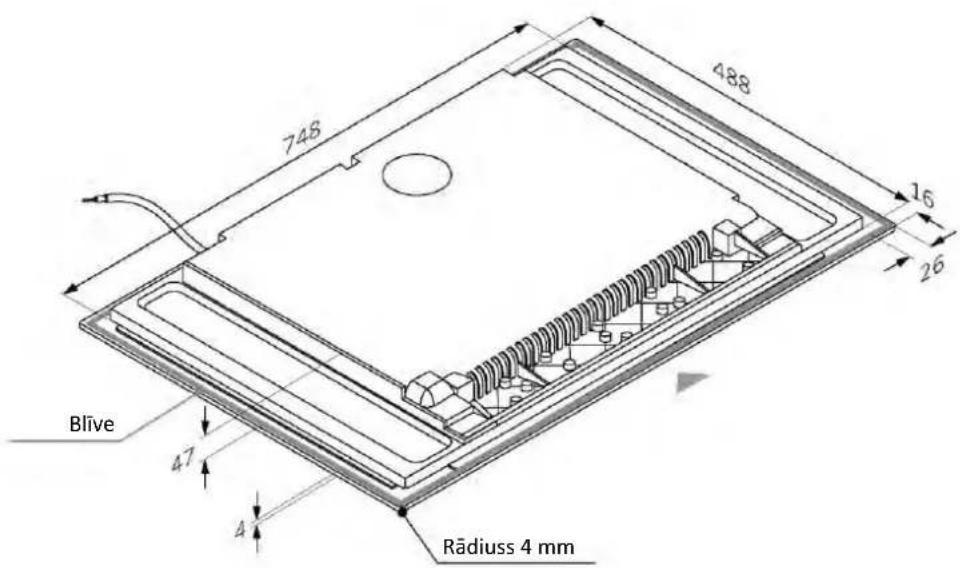

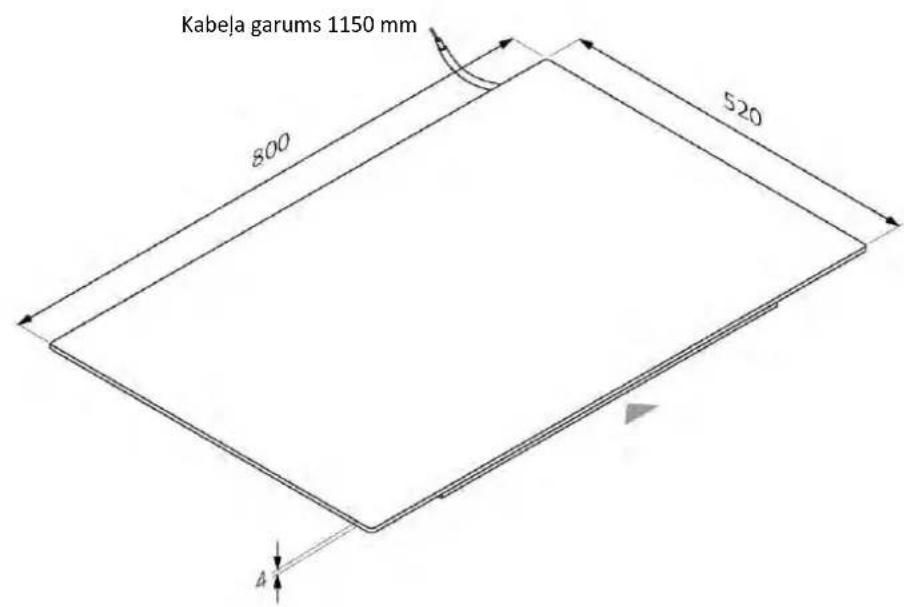

3.3 Platums 80

Izmēri mm

Augšējais aksonometriskais skats

Apakšējais aksonometriskais skats

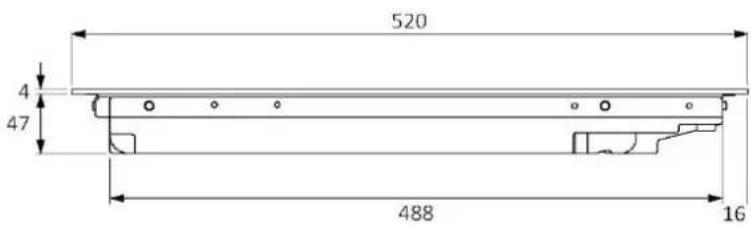

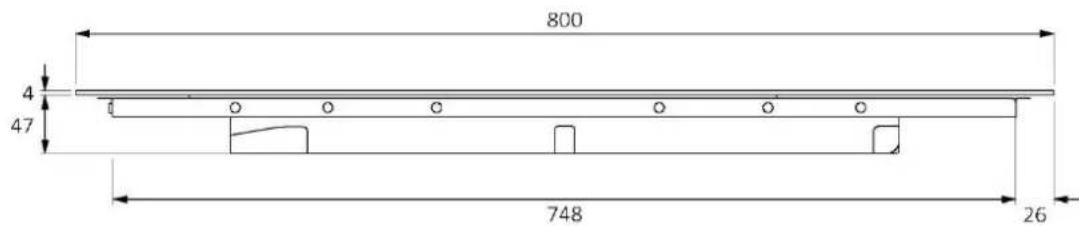

3.3 Platums 80

Izmēri mm

Skats no priekšpuses

Skats no sāniem

Produktu kodi

HAMTB86IRCS

HAMTB86IWCS

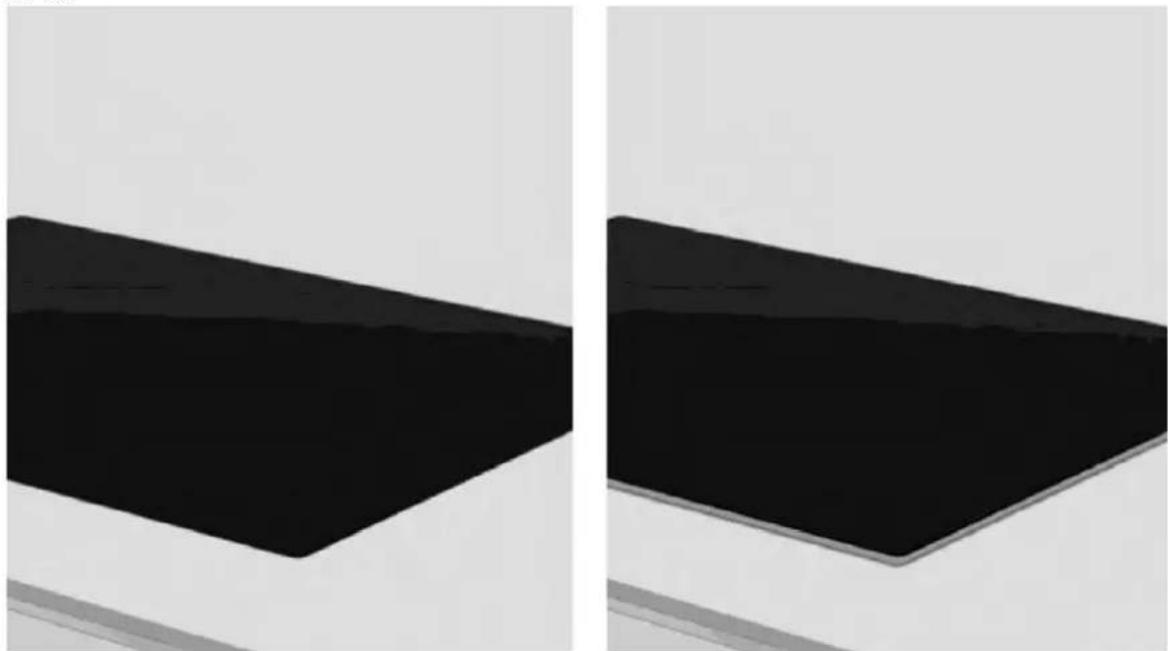

4.1 Standarta iebūvēšana

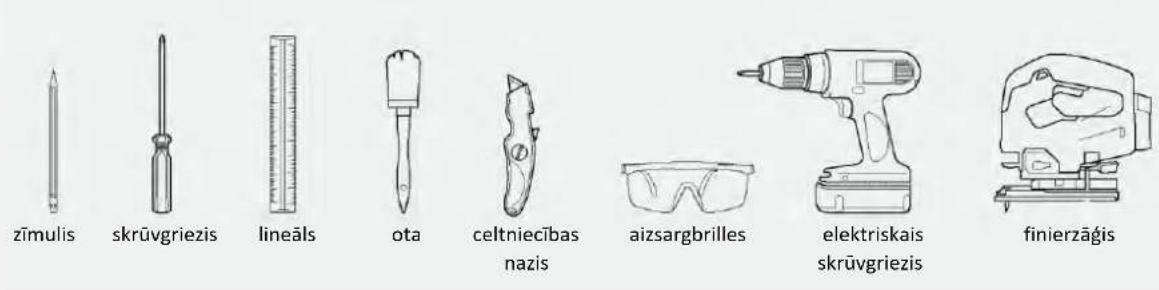

Nepieciešamie instrumenti: instrumenti komplektā ar produktu

4.2 Iebūvēšana vienā līmenī ar virsmu

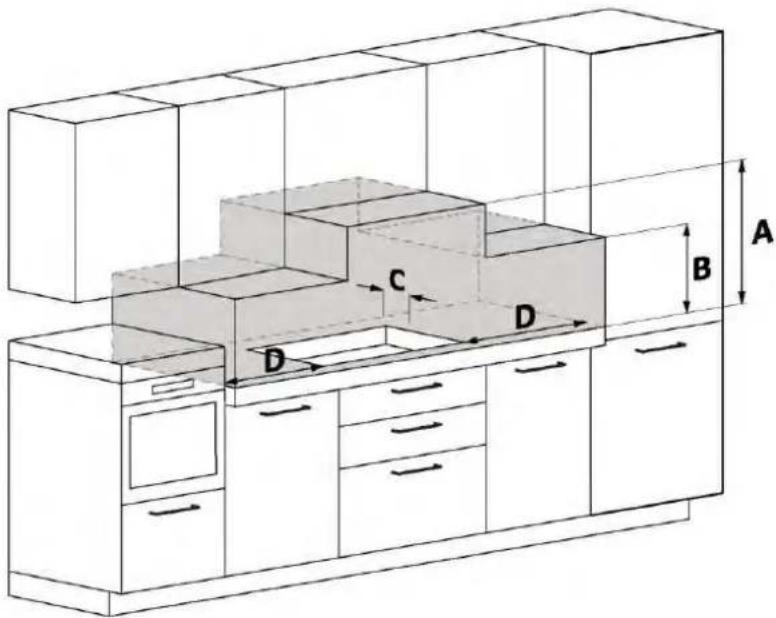

5.1 Piesardzības pasākumi

• Attiecībā uz drošību šis produkts atbilst pašlaik spēkā esošajiem noteikumiem.
• Ievērojiet sānu drošības attālumu no mēbelēm (D). Mēbeļu sānu pārklājumiem jābūt izgatavotiem no karstumizturīga materiāla.
• Attālumam starp plīts virsmu un mēbelēm vai iebūvētām mājsaimniecības ierīcēm jābūt tādam, kas nodrošina pietiekamu ventilāciju un pietiekamu gaisa izplūdi;
• Minimālajam attālumam starp plīts virsmas atveri un virtuves sienas līsti/paneli jābūt vismaz 35 mm;
• Minimālais attālums starp plīts virsmu un tvaika nosūcēju ir atkarīgs no tvaika nosūcēja modeļa;
• Nosakot attālumu starp plīts virsmu un skapīšiem, jāņem vērā lielgabarīta priekšmetu (katli, kausi utt.) klātbūtne un to izmantošana;
• Zonā zem plīts ir nepieciešams vismaz 10 mm attālums starp pašu plīti un jebkuru citu objektu, ņemot vērā, ka pēdējo varētu ietekmēt lietošanas laikā radītais siltums;
• Attiecībā uz produkta ventilēšanu, ievērojiet šajā rokasgrāmatā sniegtos norādījumus;
• Ja produkts tiek uzstādīts virs cepeškrāsns, skatiet arī cepeškrāsns uzstādīšanas instrukcijas.

A: Iesakām ievērot vismaz 650 mm attālumu, bet skatiet norādījumus tvaika nosūcēja rokasgrāmatā; B: Apsveriet, cik lielai jābūt darba zonai ar katliem, kausiem un citiem priekšmetiem; C: 35 mm attālums no nišas atveres līdz sienas līstei/panelim; D: 35 mm: plīts virsma L60; 55 mm: plīts virsma L65; 35 mm: plīts virsma L80;

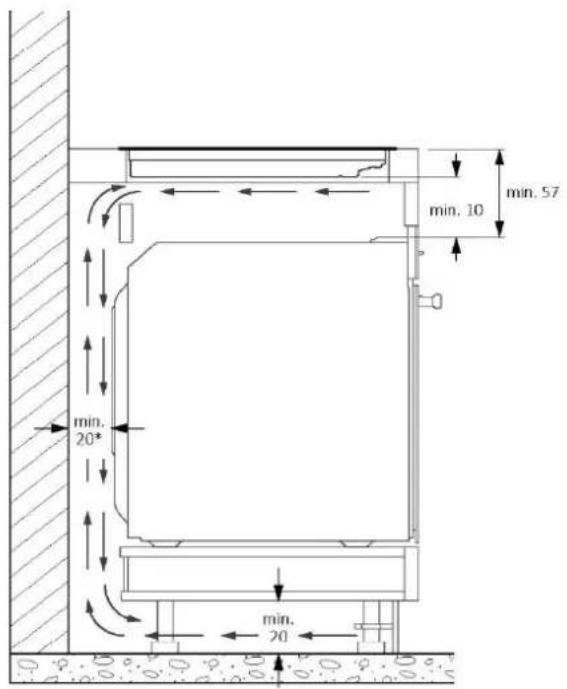

6.1 Platums 60 - 65 - 80 uz pamatnes ar cepeškrāsni

* Norāde par plīts virsmu. Informāciju par cepeškrāsni skatiet tai paredzētajā uzstādīšanas rokasgrāmatā.

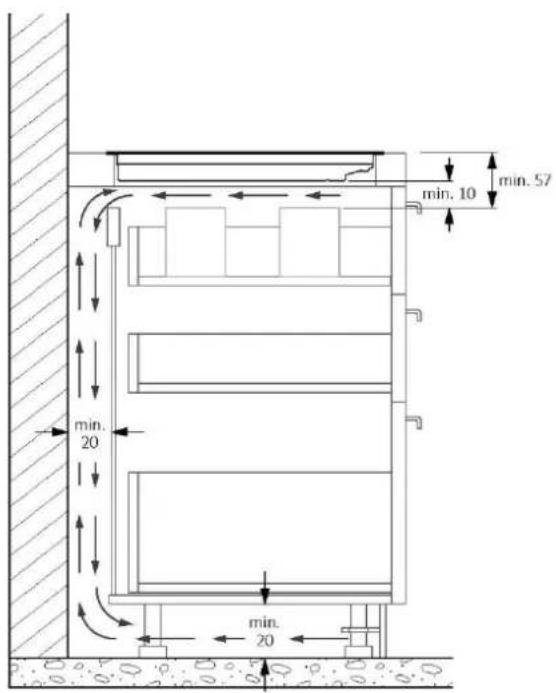

6.2 Platums 60 - 65 - 80 uz pamatnes ar atvilktnēm

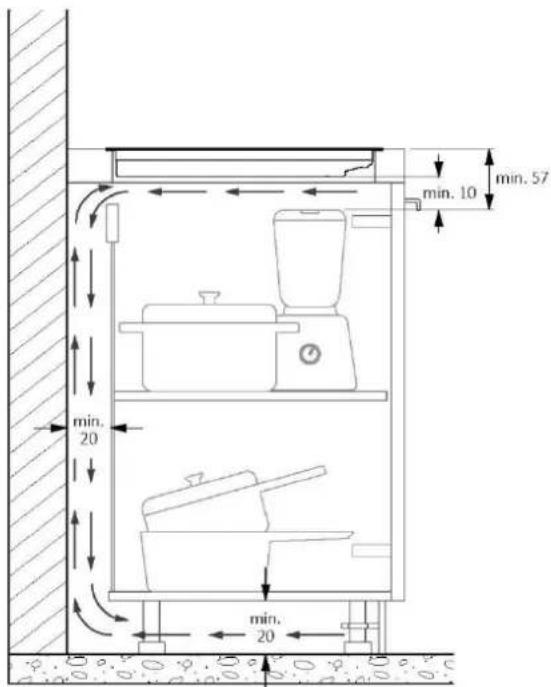

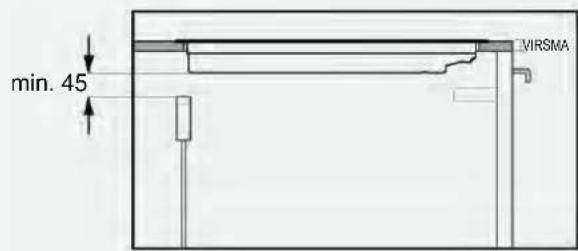

6.3 Platums 60 - 65 - 80 uz pamatnes ar plauktiem

Mēbelēm ar biezu virsmu: nodrošiniet vismaz 45 mm aizmugurējo atveri starp virsmu un aizmugurējo kēdi.

Mēbelēm ar samazinātu virsmas biezumu: nodrošiniet vismaz 45 mm aizmugurējo atveri starp plīts virsmu un aizmugurējo kēdi.

7 Iebūvējamās nišas izmēri

• Virtuves darba virsmai jābūt izgrieztai atbilstoši sekojošajām shēmām; • Mēbeles aizmugurējai daļai jābūt ar atverēm, vadieties pēc sekojošām shēmām;

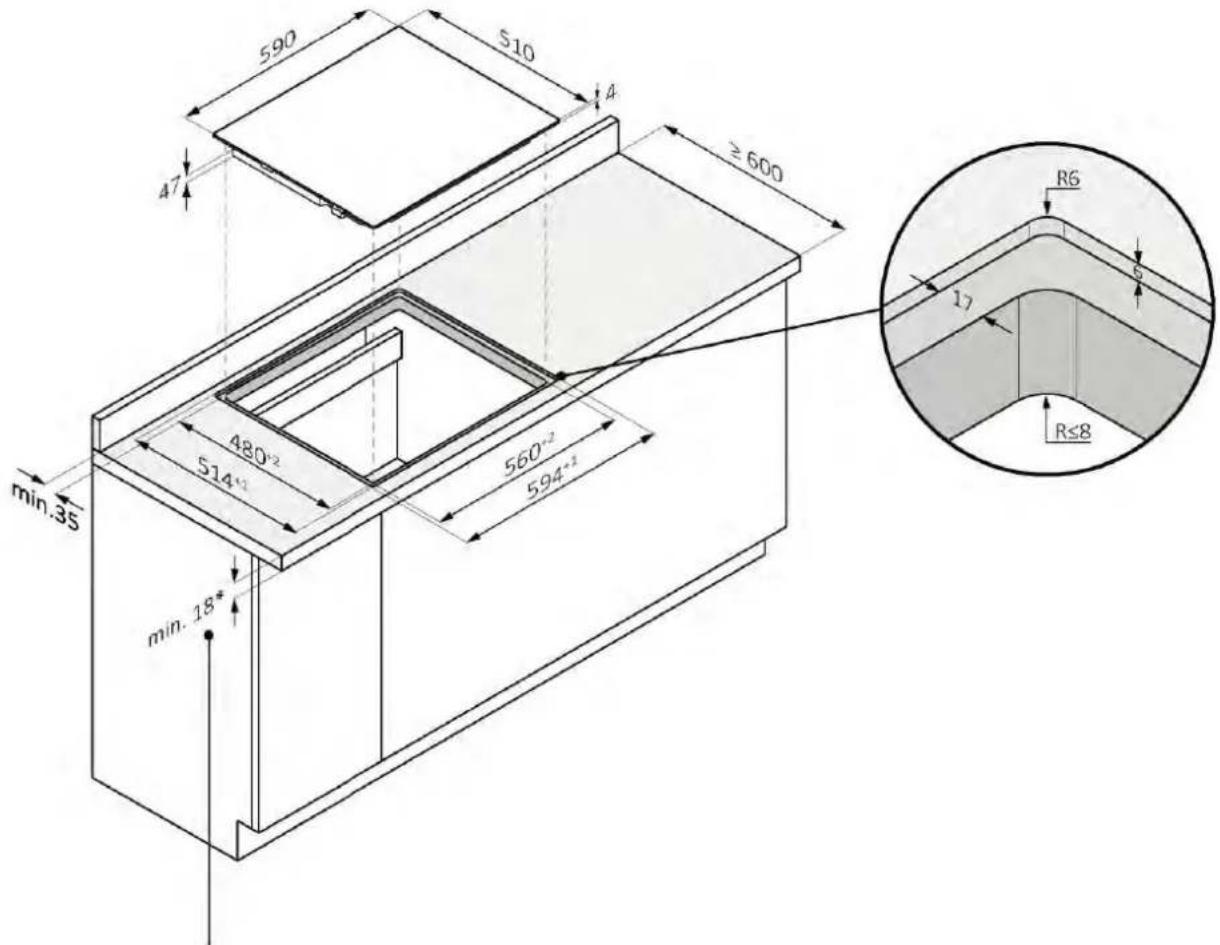

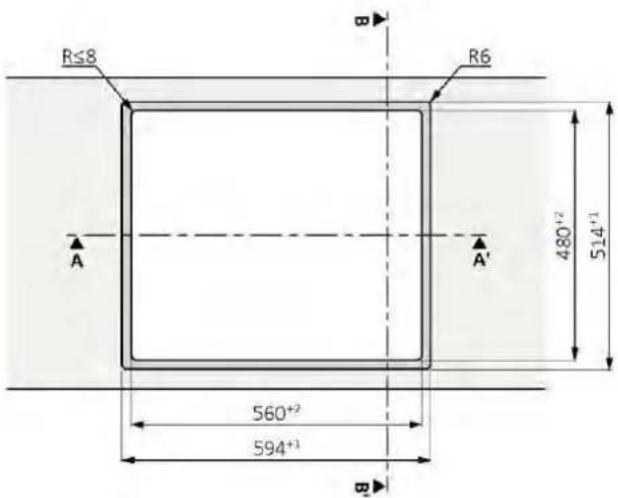

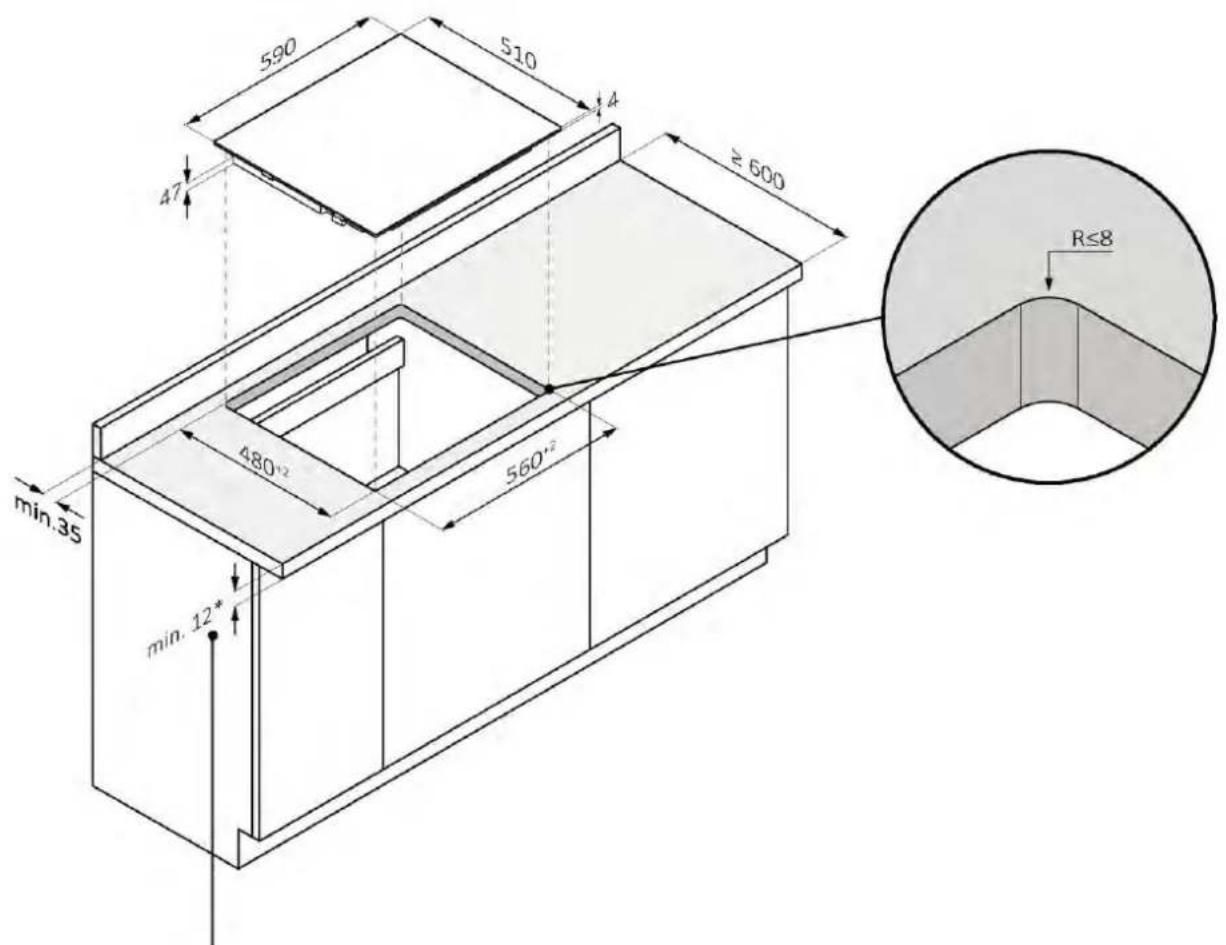

7.1 Plīts virsma 60

standarta uzstādīšana

*28 ar cepeškrāsni apakšā

7.1 Plīts virsma 60

uzstādīšana vienā līmenī ar virsmu

⚠ BRĪDINĀJUMS: nav pieejams produktiem ar slīpu stiklu.

*28 ar cepeškrāsni apakšā

Griezums A-A

Griezums B-B'

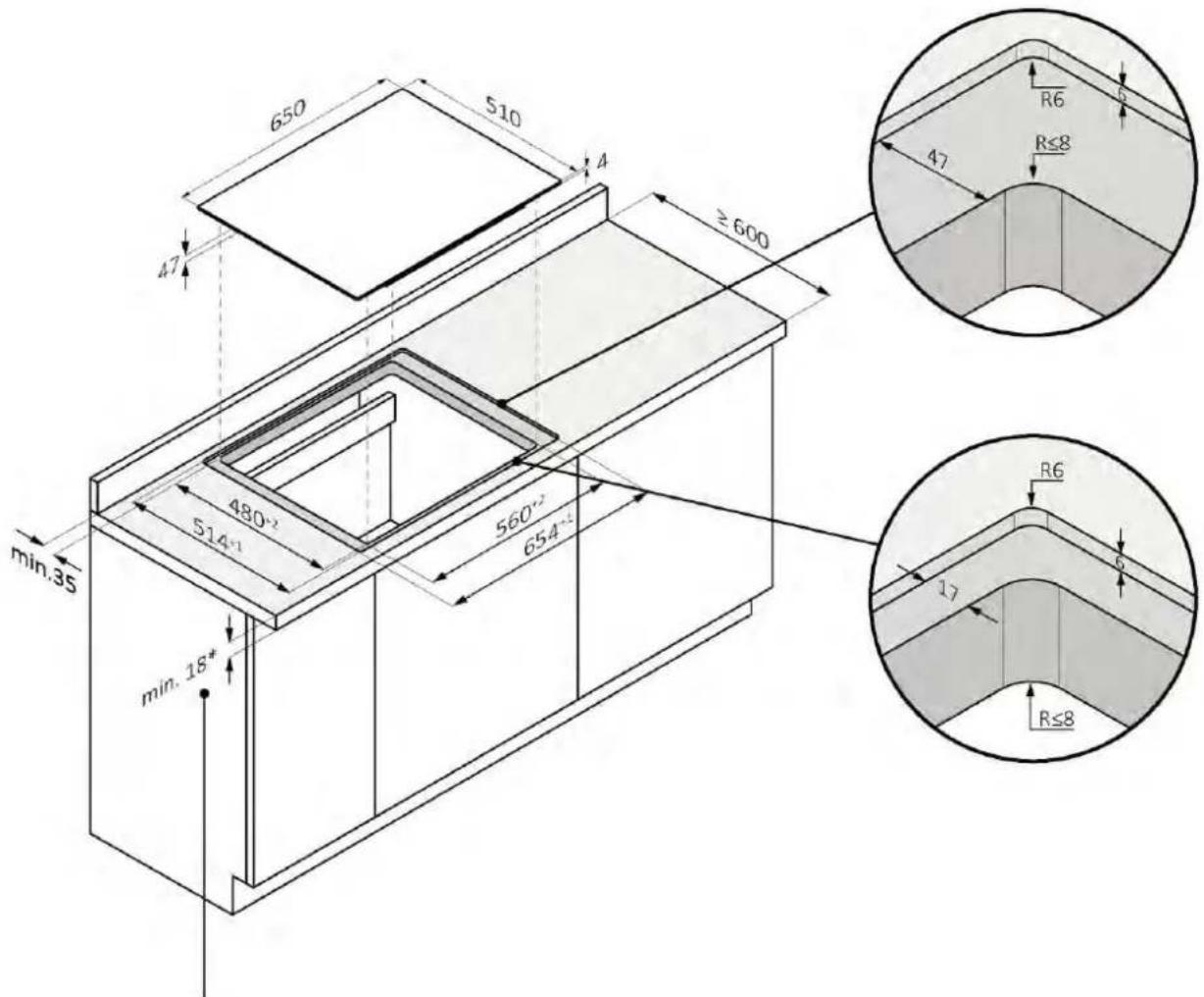

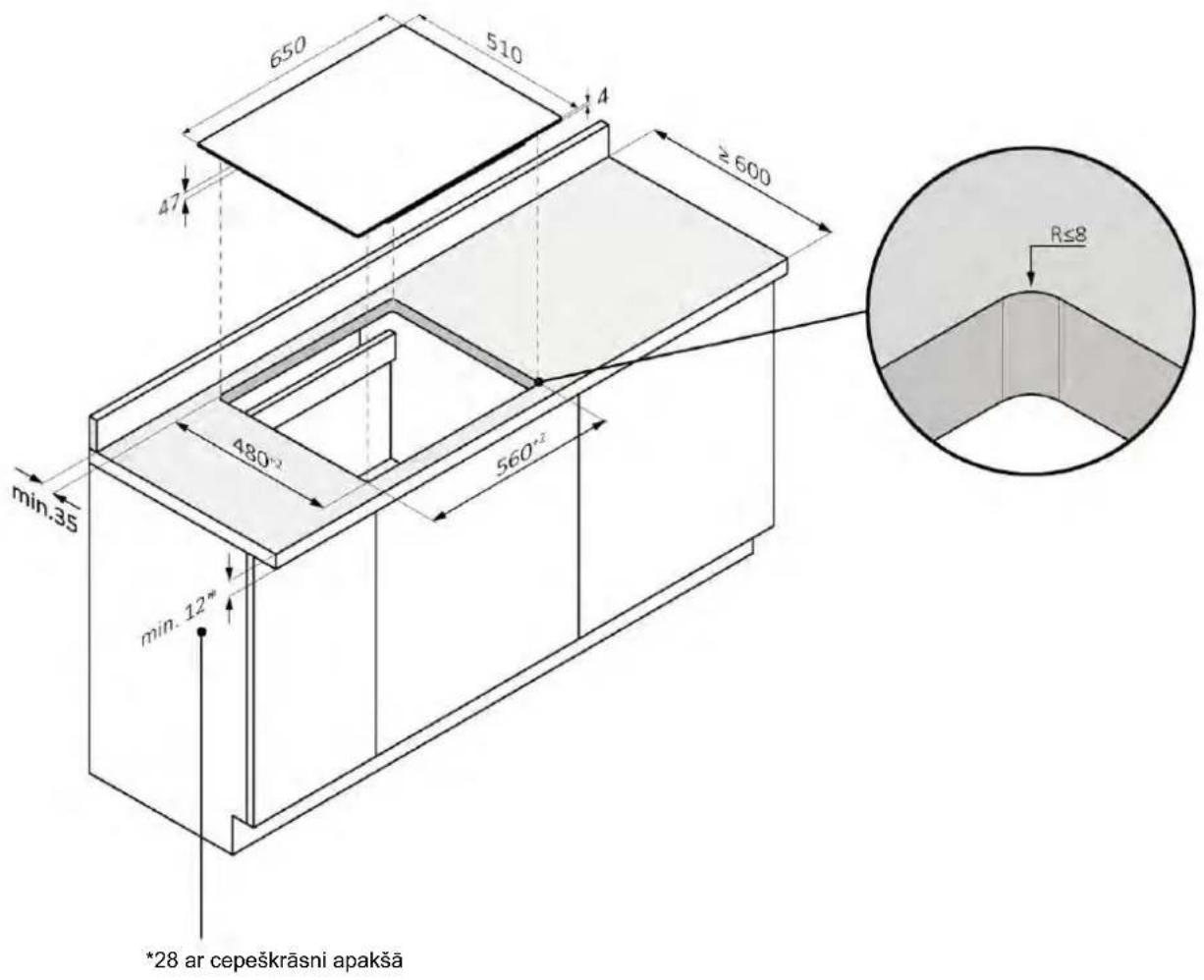

7.2 Plīts virsma 65

standarta uzstādīšana

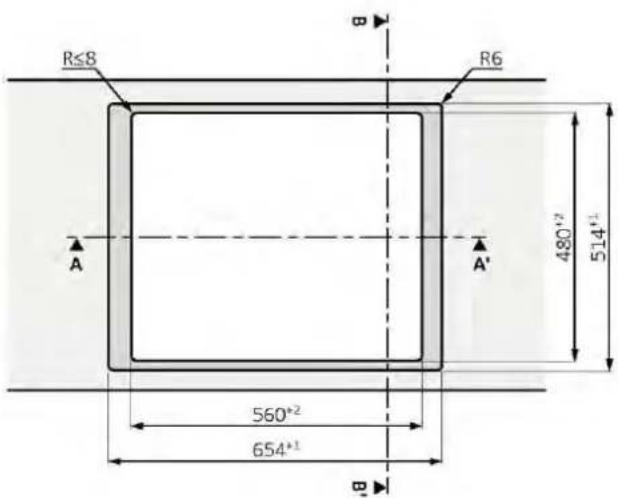

7.2 Plīts virsma 65

uzstādīšana vienā līmenī ar virsmu

⚠ BRĪDINĀJUMS: nav pieejams produktiem ar slīpu stiklu.

*34 ar cepeškrāsni apakšā

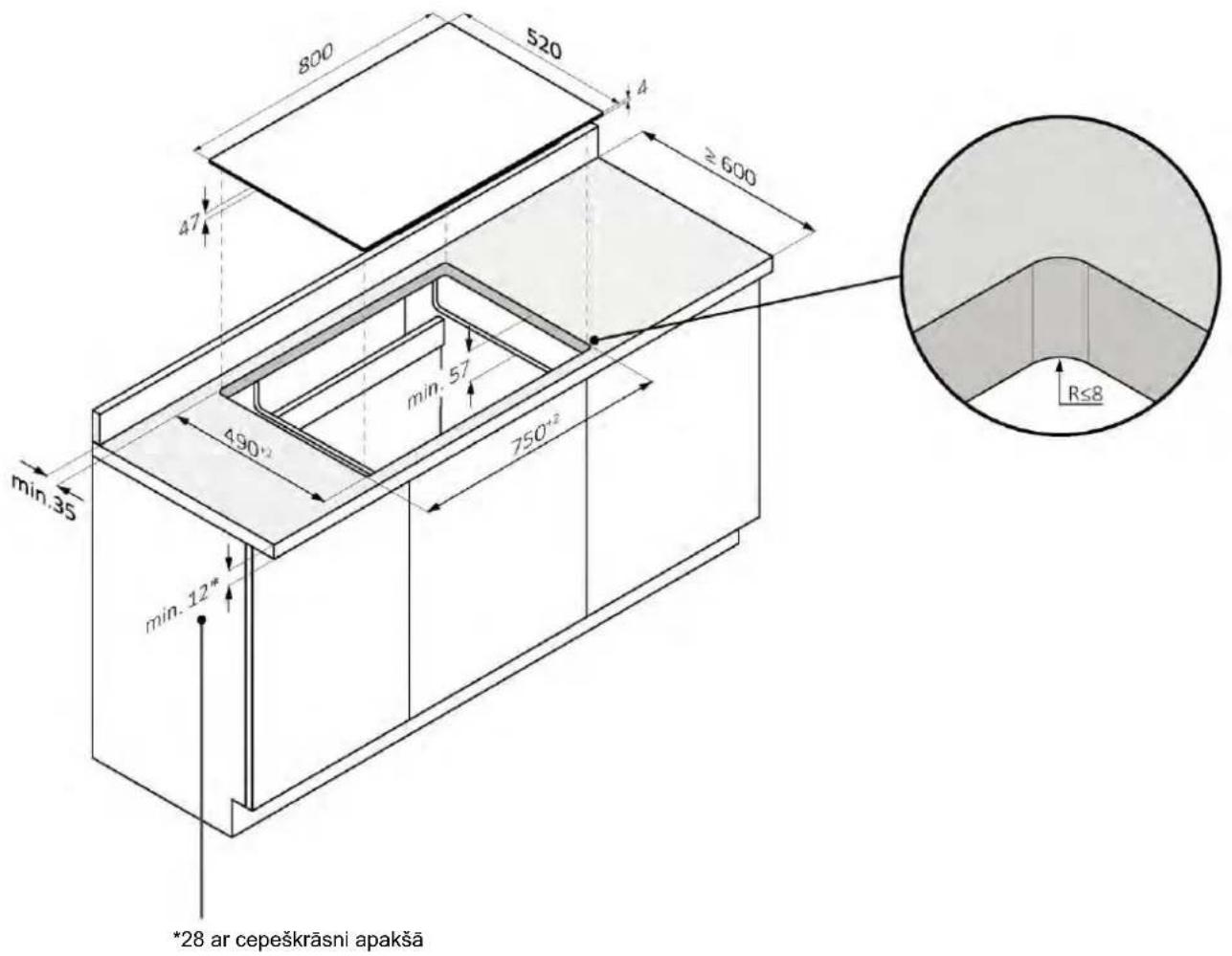

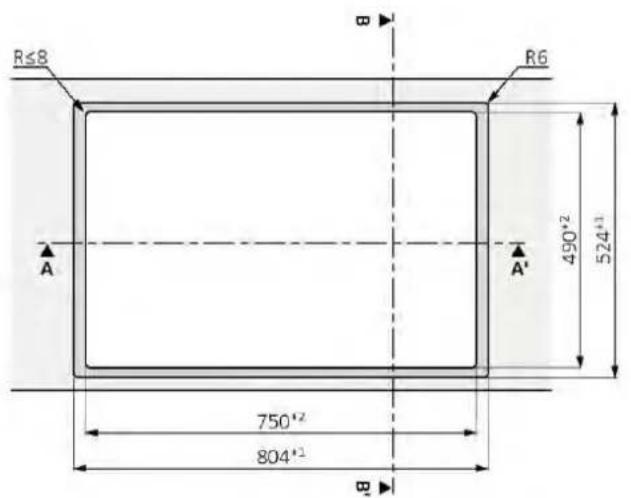

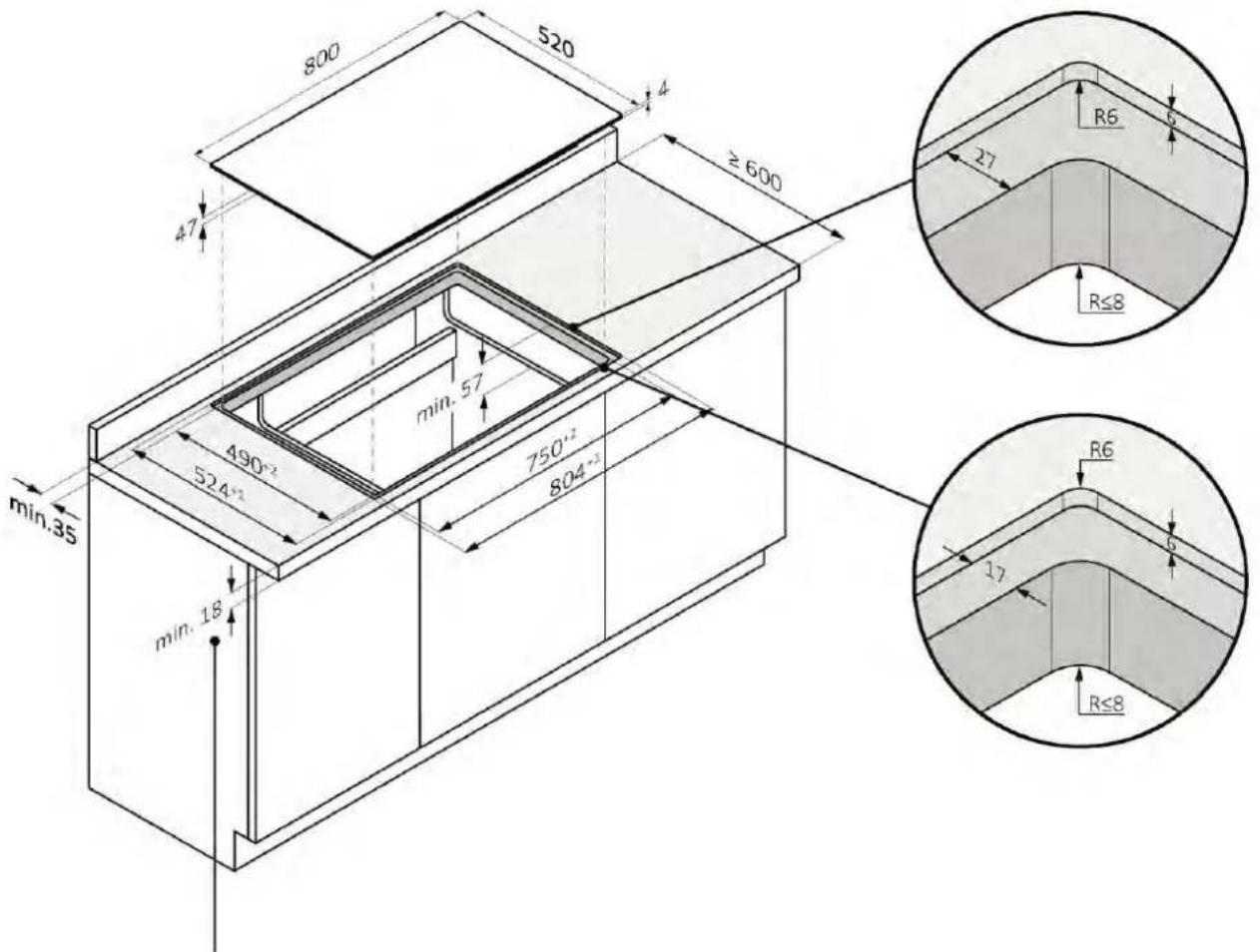

7.3 Plīts virsma 80

standarta uzstādīšana

7.1 Plīts virsma 80

uzstādīšana vienā līmenī ar virsmu

BRĪDINĀJUMS: nav pieejams produktiem ar slīpu stiklu.

*34 ar cepeškrāsni apakšā

Griezums A-A'

Griezums B-B'

8.1 Drošības brīdinājumi

Lai izveidotu drošu produkta elektrisko pieslēgumu, ievērojiet šādus brīdinājumus:

• Jebkāds nepareizi veikts remonts, uzstādīšana un apkope var nopietni apdraudēt lietotāju;
• Ražotājs paziņo, ka neuzņemas atbildību par tiešiem vai netiešiem bojājumiem, kādus izraisījusi nepareiza uzstādīšana, apkope vai remonts. Tas neatbild arī par bojājumiem, kas radušies zemējuma vada neesamības vai pārtraukuma dēļ (piem., elektriskās strāvas trieciena gadījumā);
• Plīts virsmu pie elektrotīkla drīkst pieslēgt tikai kvalificēts tehniķis, kurš pārzina un ievēro vietējos noteikumus un vietējā energouzņēmuma papildu noteikumus;
• Produkts pieder pie I aizsardzības klases un var darboties tikai tad, ja ir aprīkots ar zemējuma vadības ierīci;
• Uzstādīšanas laikā produktam jābūt bez sprieguma.
• Uzstādīšanas laikā nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšiņas, karotes un vākus, jo tie sakarst.
• Pievienojiet iekārtai tikai komplektā iekļauto kabeli.
• Izstrādājumam jābūt pieslēgtam mūsdienīgai elektrosistēmai.
• Bojājumu gadījumā, kas radušies nepareizas pieslēgšanas dēļ, garantija nav spēkā.
• Ja strāvas kabelis ir bojāts, tas jānomaina ražotājam, tā servisa pārstāvim vai augsti kvalificētām personām, lai izvairītos no apdraudējuma.
• Savienojuma izveide ar uzticamu zemējuma sistēmu ir būtiska un obligāta.
• Šo mājsaimniecības ierīci drīkst uzstādīt un sazemēt tikai atbilstoši kvalificēta persona.
• Pirms jebkādu darbu vai apkopes veikšanas atvienojiet mājsaimniecības ierīci no elektrotīkla.
• Šī iekārta ir jāpievieno ķēdei ar slodzes pārtraukuma slēdzi, kas nodrošina pilnīgu atvienošanu no barošanas avota.
• Izmaiņas mājas elektrosistēmā drīkst veikt vienīgi kvalificēts elektriķis.
• Šo padomu neievērošana var izraisīt elektrošoku vai nāvi.
• Plīts virsma jāpievieno elektrotīklam, izmantojot omnipolāru slēdzi, kas nodrošina kontaktu atvienošanu saskaņā ar III uzlādes kategoriju. Šai iekārtai jāiztur maksimālā pievienotā slodze un jāatbilst spēkā esošajiem noteikumiem.

⚠ UZMANĪBU! Lai izvairītos no jebkādām briesmām, ko rada nejauša termiskās izslēgšanas iekārtas atiestatīšana, iekārtu nedrīkst darbināt ar ārēju komutācijas ierīci, piemēram, taimeri, vai pievienot ķēdei, kas tiek regulāri ieslēgta un izslēgta.

- Strāvas kabelis: iekārta ir aprīkota ar strāvas kabeli, kas jāpievieno mājas elektrotīklam. Atbilstoši attiecīgajai diagrammai nosakiet dažādas pieslēgšanas iespējas atkarībā no mājas barošanas avota veida. Datu plāksnītē norādīts arī šai iekārtai atļautais pieslēguma spriegums un relatīvā absorbētā jauda.

8.2 Instrukcijas

Absorbētā jauda

Skatiet produkta datu plāksnīti.

Diferenciālais ķēdes pārtraucējs (automātiskais slēdzis)

Iesakām izmantot automātisko ķēdes pārtraucējslēdzi (automātisko slēdzi) ar izslēgšanas strāvu, kas atbilst spēkā esošajiem noteikumiem.

Atvienošanas ierīces

Gadījumā, ja nepieciešams izmantot cepeškrāsni, tā jāpievieno elektrotīklam, izmantojot omnipolāru slēdzi, kas nodrošina kontaktu atvienošanu saskaņā ar III pārsprieguma kategoriju. Šai iekārtai jāiztur maksimālā pievienotā slodze un jāatbilst spēkā esošajiem noteikumiem.

⚠ UZMANĪBU! Lai izvairītos no jebkādām briesmām, ko rada nejauša termiskās izslēgšanas iekārtas atiestatīšana, iekārtu nedrīkst darbināt ar ārēju komutācijas ierīci, piemēram, taimeri, vai pievienot ķēdei, kas tiek regulāri ieslēgta un izslēgta. Iekārtu nav paredzēts darbināt ar ārēju taimeri vai atsevišķu tālvadības sistēmu.

Strāvas kabelis

Produkts ir aprīkots ar strāvas kabeli, kas jāpievieno mājas elektrotīklam.

Atbilstoši attiecīgajai diagrammai nosakiet dažādas pieslēgšanas iespējas atkarībā no mājas barošanas avota veida. Datu plāksnītē norādīts arī šai iekārtai atļautais pieslēguma spriegums un relatīvā absorbētā jauda.

Strāvas kabeļa nomaiņa

Neveiciet kabeļa nomaiņu pašrocīgi. Sazinieties ar pilnvaroto servisa centru.

Strāvas kabelis

Produkts ir aprīkots ar strāvas kabeli, kas jāpievieno mājas elektrotīklam.

Atbilstoši attiecīgajai diagrammai nosakiet dažādas pieslēgšanas iespējas atkarībā no mājas barošanas avota veida. Datu plāksnītē norādīts arī šai iekārtai atļautais pieslēguma spriegums un relatīvā absorbētā jauda.

Strāvas kabeļa nomaiņa

Neveiciet kabeļa nomaiņu pašrocīgi. Sazinieties ar pilnvaroto servisa centru.

8.3 Citi padomi

Lai izmantotu jebkuru mājsaimniecības ierīci, ir jāievēro daži pamatnoteikumi:

• Neraujiet strāvas kabeli, lai atvienotu mājsaimniecības ierīci no barošanas avota;
• Nepieskarieties mājsaimniecības ierīcei ar mitrām vai slapjām rokām vai kājām;
• Kopumā nav ieteicams izmantot adapterus, vairākas kontaktligzdas vai pagarinātājus;
• Nepareizas darbības un/vai veiktspējas zuduma gadījumā izslēdziet mājsaimniecības ierīci un nebojājiet to.

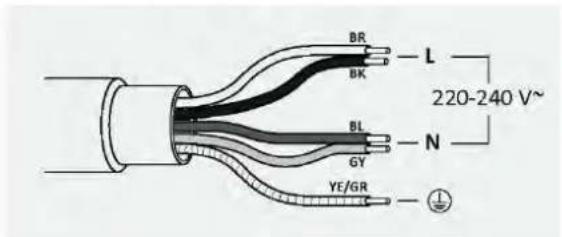

8.4 Pieslēgšanas shēma

Ievērojiet vietējos noteikumus un vietējā energouznēmuma papildu noteikumus.

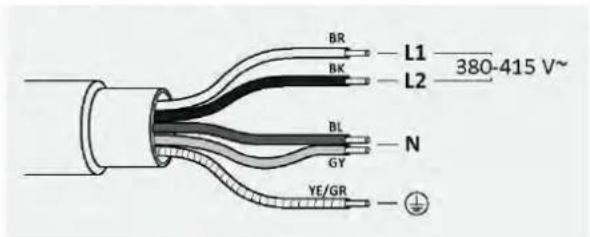

Iekārtas pieslēgšana

Ievērojiet savienojuma datus, kas norādīti uz plāksnītes.

Izveidojiet pieslēgumu tikai atbilstoši attiecīgajai diagrammai:

• BR: brūns
• BL: zils
• YE/GN: dzeltens un zaļš
• BK: melns • GY: pelēks

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

9.1 Svarīgi brīdinājumi

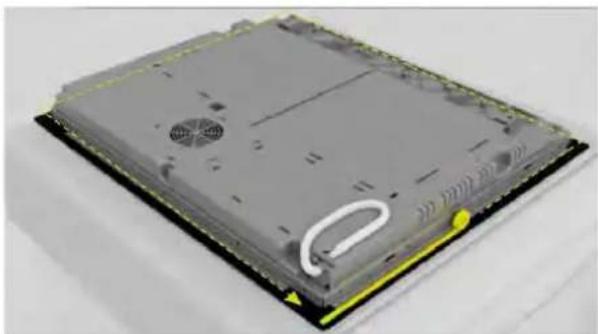

• Noņemiet iespējamās šķērslīstes, kas atrodas darba virsmas atveres zonā; - Lai pasargātu no mitruma un šķidruma infiltrācijas, visām piegrieztajām virsmām jābūt blīvētām ar piemērotu produktu; - Produktam jābūt precīzi horizontālā līmenī; - Pirms uzstādīšanas pārbaudiet, vai plīts virsmas blīve ir pareizi novietota (att. 1).

att. 1

- Plīts virsmas atbalsta virsmai jābūt pilnīgi gludai, lai tā vienmērīgi balstītos, un uzklātā blīve varētu garantēt pietiekamu blīvējumu (att. 2).

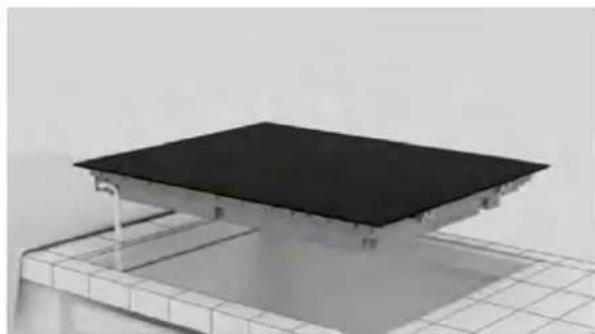

att. 2

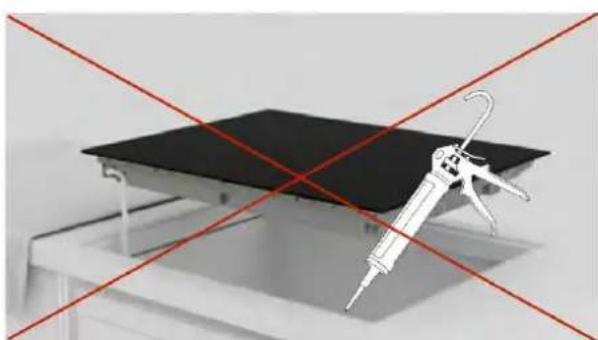

- Nefiksējiet plīts virsmu, izmantojot silikonu vai kādu citu līmi! Šis stiprinājums sabojātu produktu, ja to nāktos jānoņem (att. 3).

att. 3

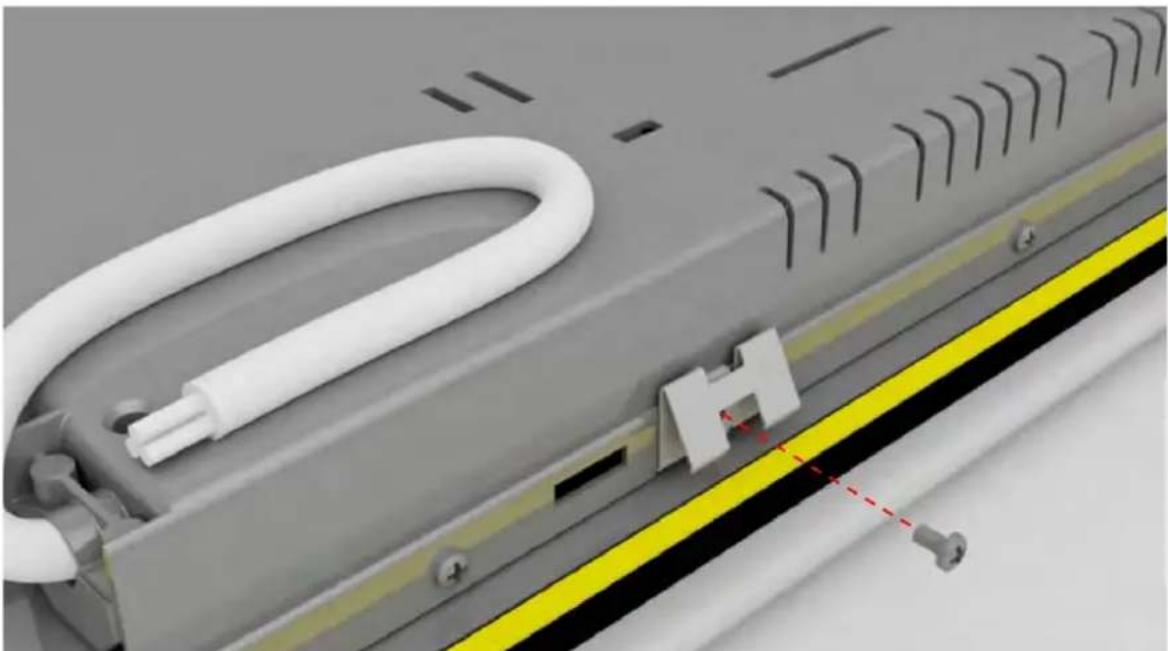

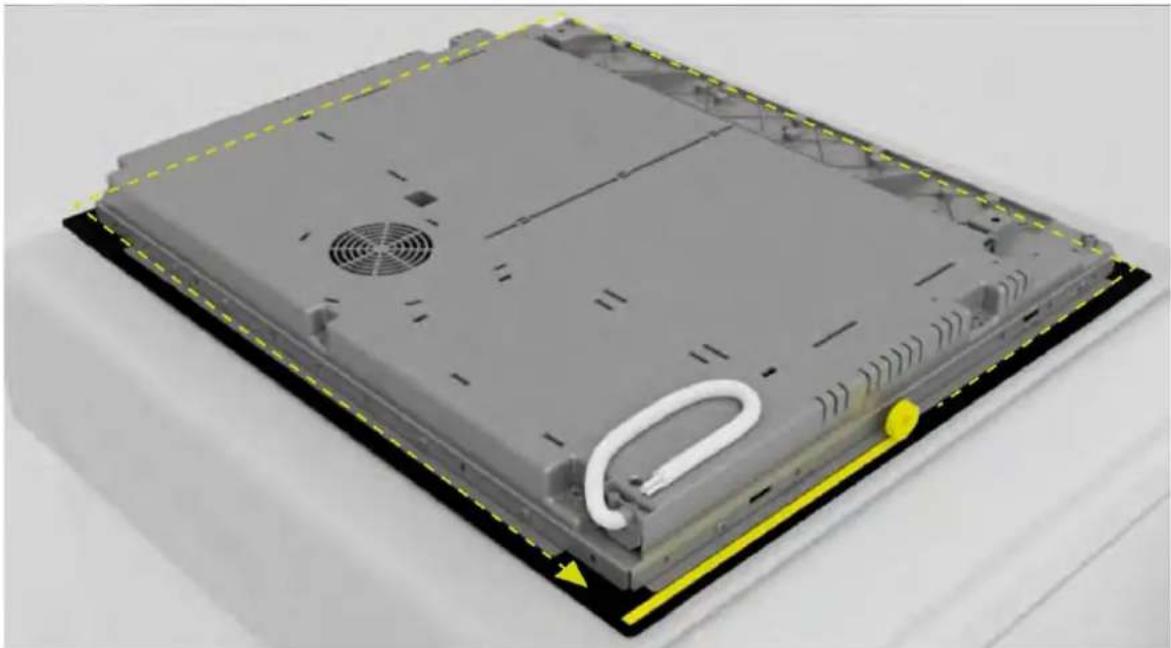

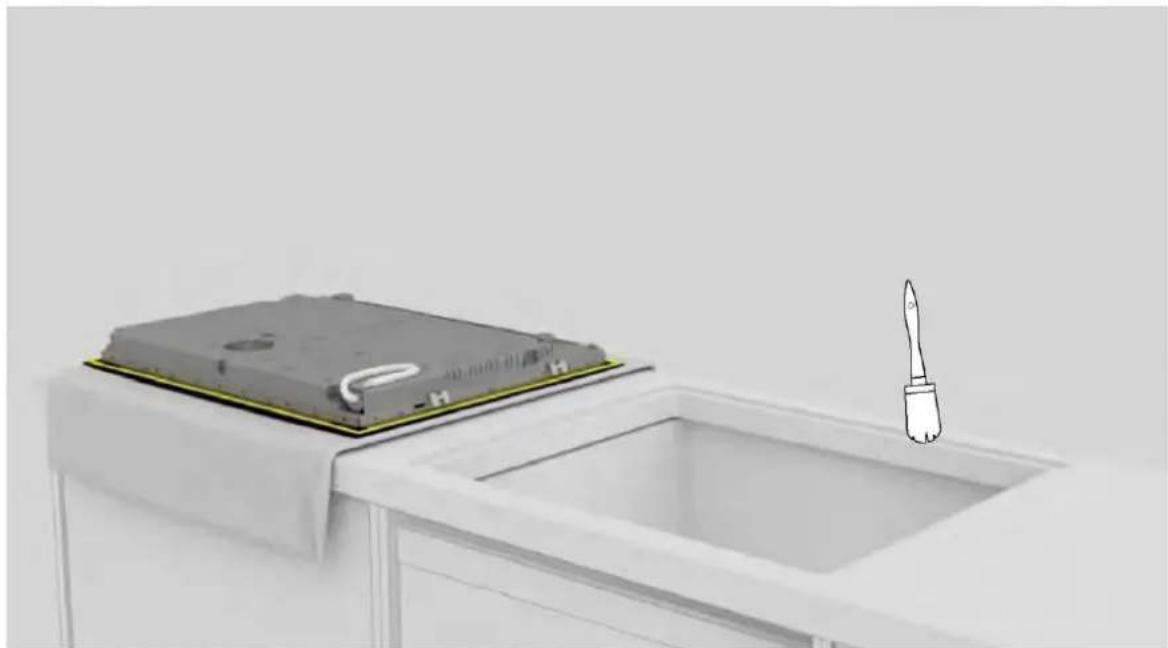

9.2 Uzstādīšana soli pa solim

Zem attēliem ir redzami produkta uzstādīšanas soļi.

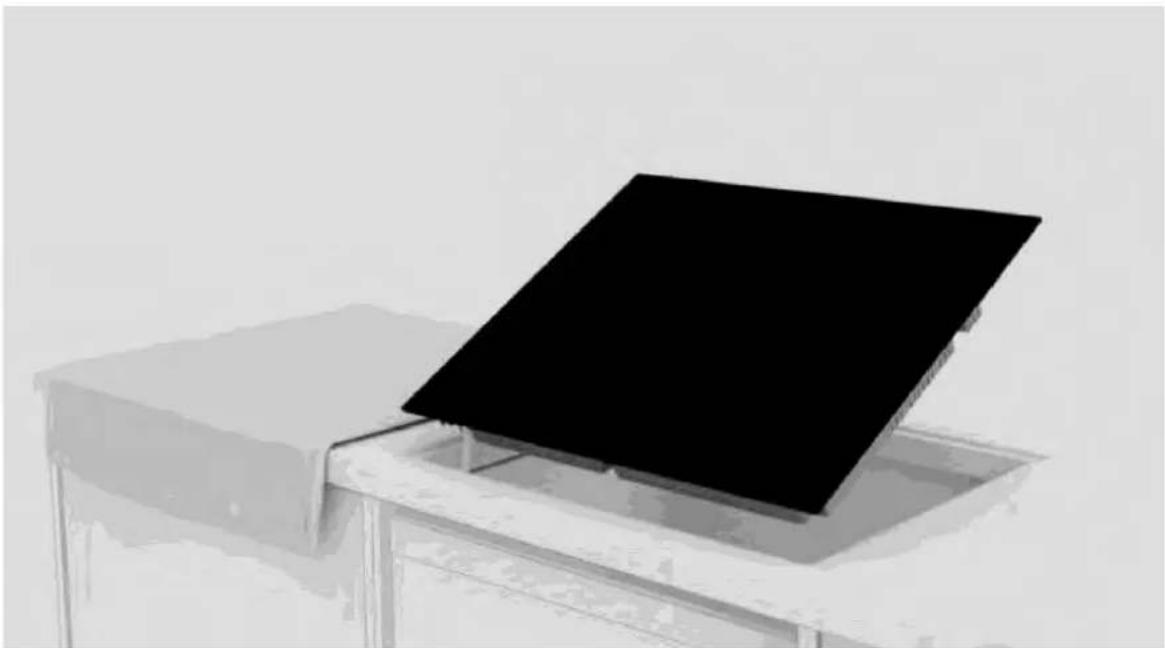

Standarta uzstādīšana

Produkta uzstādīšanas video varat apskatīt, noskenējot QR kodu

vai noklikšķinot

uz sekojošās

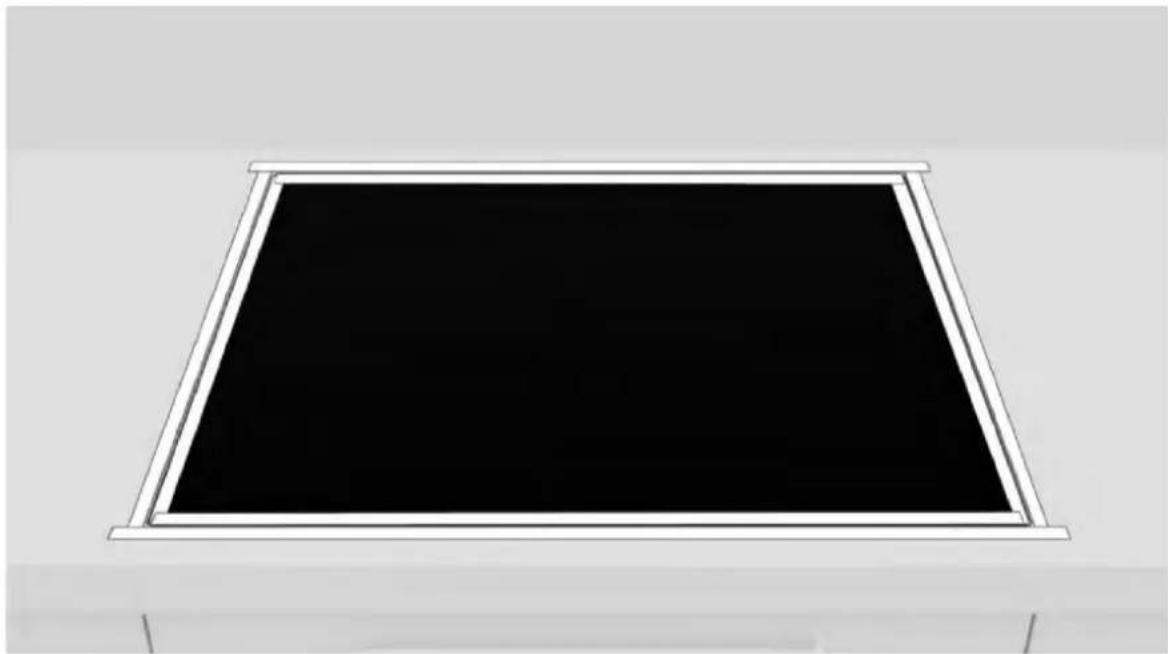

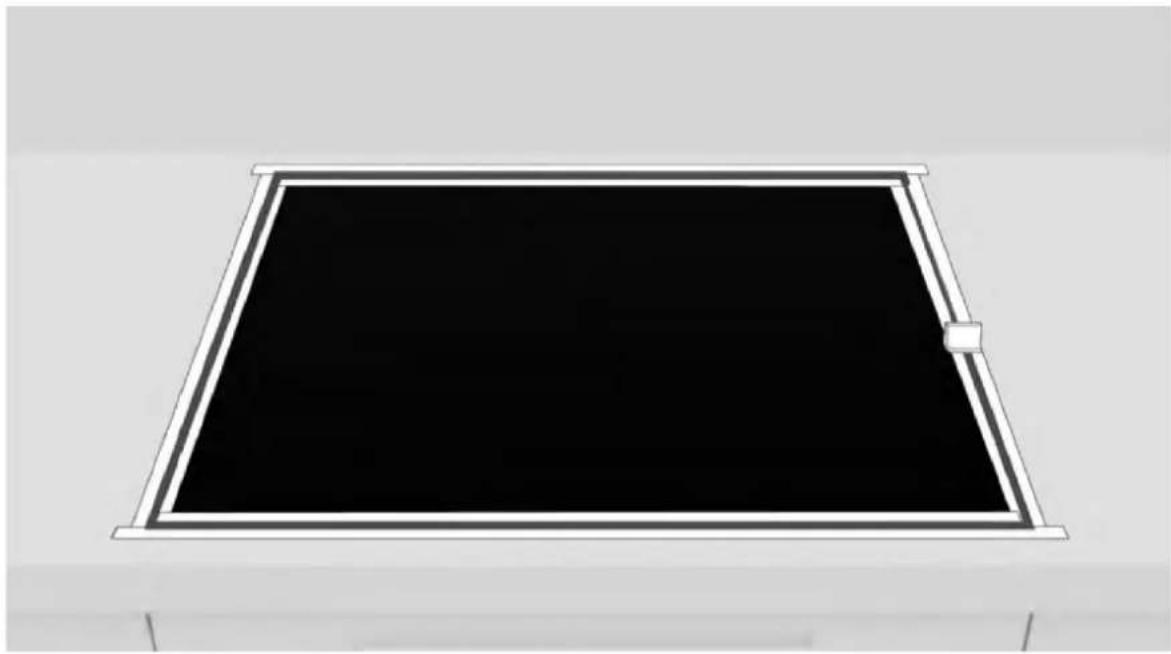

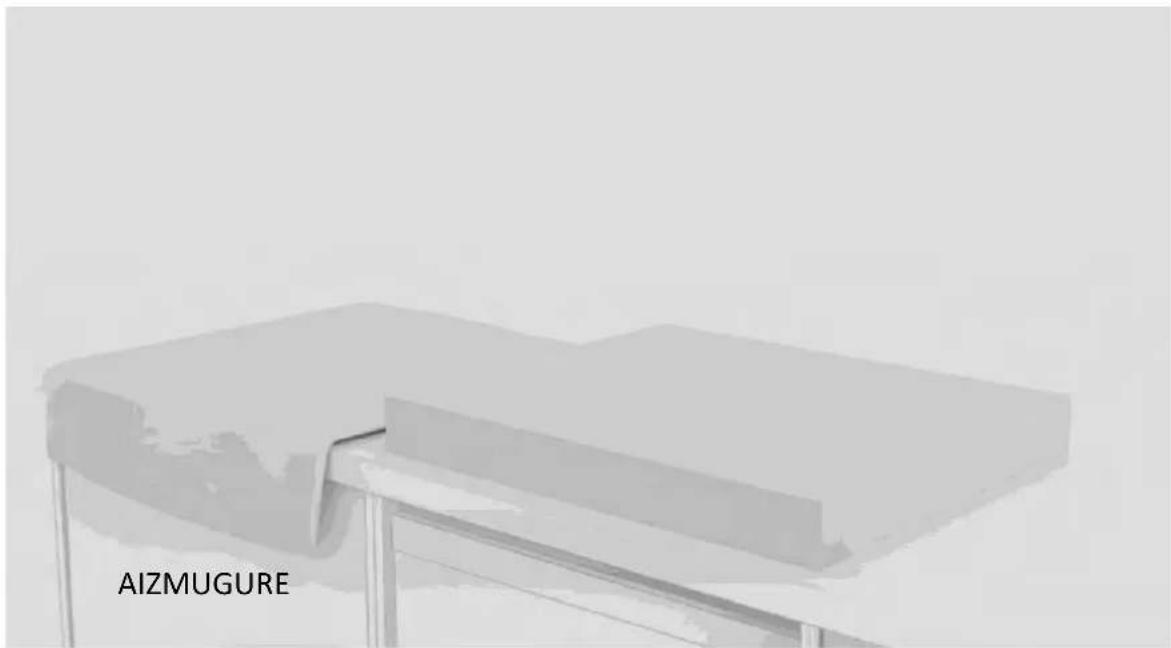

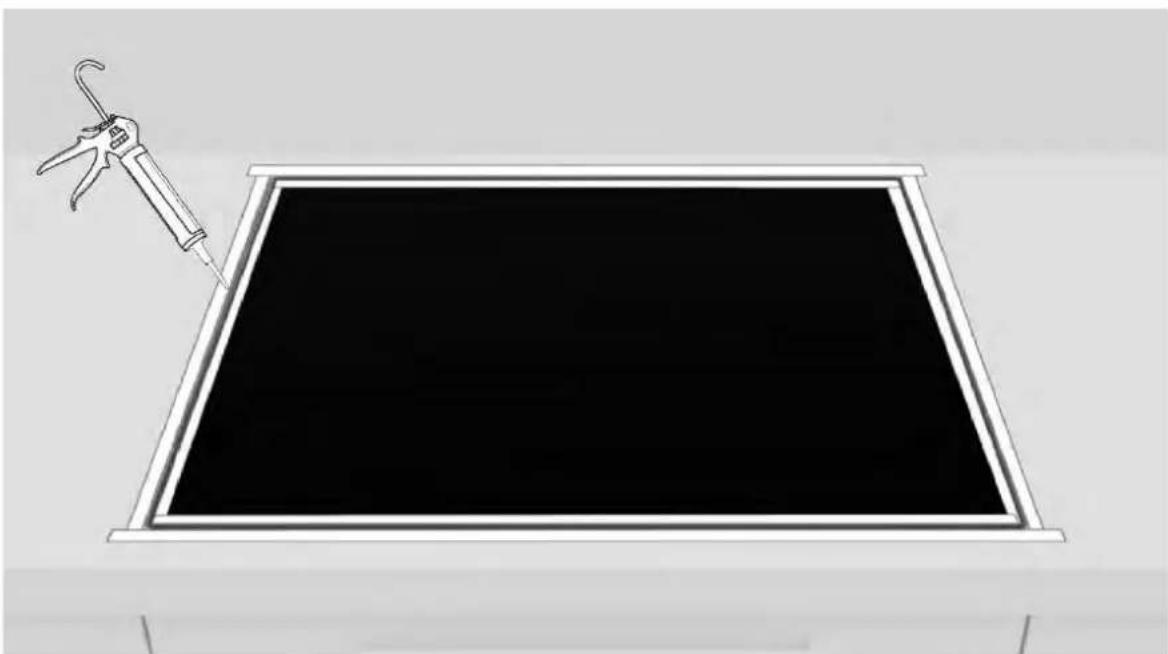

Uzstādīšana vienā līmenī ar virsmu

Produkta uzstādīšanas video varat apskatīt, noskenējot QR kodu

vai noklikšķinot

uz sekojošās

1

Izmantojiet instrumentus, kas norādīti rokasgrāmatas nodaļā “Uzstādīšanas instrumenti”. Izklājiet drānu blakus produkta iepakojumam, lai uz tā novietotu plīts virsmu;

2

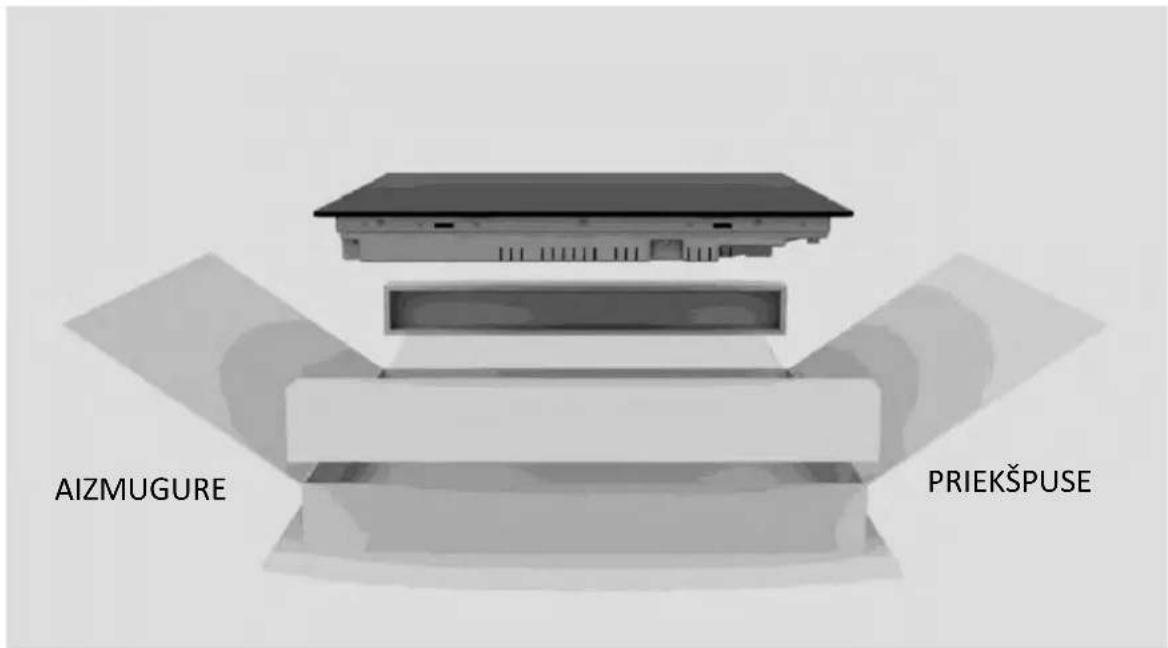

Uzvelciet cimdus. Noņemiet iepakojumu un iesaiņojumu, uzmanoties, lai nesabojātu plīts virsmas stiklu;

Novietojiet plīts virsmu, atbalstot to otrādi uz drānu, kas iepriekš izklāta blakus iepakojumam;

9 Uzstādīšanas norādījumi

Uzklājiet blīvi pa perimetru;

Nostipriniet skavas plīts virsmas īsajās malās;

Notīriet iebūvējamās nišas malu;

Pievienojiet elektrības barošanas kabeli saskaņā ar rokasgrāmatas nodaļā "Pieslēgšana elektrotīklam" norādīto pieslēgšanas shēmu (pieslēgšanas laikā elektrotīklam uz plīts virsmas nedrīkst atrasties citi priekšmeti).

9 Uzstādīšanas norādījumi

Novietojiet plīts virsmu izgrieztās nišas centrā. Pārliecinieties, ka plīts virsmas blīve balstās uz darba virsmas tā, lai nodrošinātu ciešu sakeri.

a. b.

a. Standarta uzstādīšanai: uzstādīšana pabeigta;

b. Uzstādīšanai vienā līmenī ar darba virsmu: rīkojieties, kā norādīts nākamajās lappusēs;

Uzklājiet līmlenti gan malas iekšpusē, gan ārpusē;

9 Uzstādīšanas norādījumi

Pirms pirmās ieslēgšanas nogaidiet 24 stundas;

Uzstādīšanas beigās:

• Informējiet lietotāju par būtiskām funkcijām; - Informējiet lietotāju par visiem aspektiem, kas attiecas uz lietošanas un apstrādes drošību; - Nododiet lietotājam piederumus un lietošanas un montāžas instrukcijas, kas rūpīgi jāuzglabā.

Uzstādīšanas beigās noņemiet aizsargplēvi, līmlenti un visus pārējos iepakojuma materiālus.

BRĪDINĀJUMS: Izstrādājuma normālai darbībai ir nepieciešama atbilstoša ventilācija.

Nekādā gadījumā neaizsedziet ventilācijas atveres.

PIEZĪME: Produkta faktiskais izskats ir atkarīgs no izvēlētā modeļa.

11 Pirmā ekspluatācijas reize

Pirmo reizi lietojot produktu, plīts virsma ir iestatīta uz maksimālo sasniedzamo jaudu. Izmantojot enerģijas pārvaldības funkciju, varat izvēlēties dažādus jaudas ierobežojumus atkarībā no mājas sadales tīkla.

Kā iestatīt jaudas pārvaldību

Varat iestatīt maksimālo jaudas absorbcijas līmeni indukcijas plīts virsmai, izvēloties no dažādiem jaudas diapazoniem.

Indukcijas plītis spēj automātiski ierobežot jaudu, lai izvairītos no pārslodzes riska.

Lai aktivizētu jaudas pārvaldības funkciju:

• Ieslēdziet plīts virsmu un pēc tam vienlaicīgi nospiediet 📁 un Ⓐ.
• Taimera indikators parādīs “P8”, t.i., jaudas līmeni 8. Noklusējuma režīms ir 7,4 kW.

Lai izvēlētos citu līmeni

• Pabīdiet kursoru pa kreisi un pa labi, lai mainītu jaudas pārvaldības līmeni.
• Ir 8 jaudas līmeņi - no "P1" līdz "P8". Līmeni parāda taimera indikators:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Produkta noņemšana

• Atvienojiet produktu no elektrotīkla;
• Nedaudz paceliet produktu un to pilnībā izņemiet;
• Šis produkts nesabojā mēbeli, kuru būs iespējams izmantot arī ar jaunu mājsaimniecības ierīci.
