Termék típusa	LED-es projektor
Márka	Brennenstuhl
Modell	AL 3050
Felhasználás	Beltéri és kültéri
Védelmi osztály	I (földeléssel)
Védettségi fokozat	IP44
Névleges teljesítmény	30 W
Névleges áram	0,135 A
Teljesítménytényező	0,9
Méretek (H x Sz x M)	216 x 165 x 136 mm
Tömítősapka méretei	204 x 140 mm
Súly	754 g
Üzemi hőmérséklet	-10°C és +40°C között
Érzékelő típusa (P modell)	Passzív infravörös érzékelő
Érzékelő hatótávolsága	Akár 12 m 180°-ig (vízszintesen)
Beállítható világítási időtartam	10 másodperctől 4 percig
Elérhető beállítások	Fényerősség-küszöb (LUX), érzékenység (SENS), időtartam (TIME)
Fényforrás	Nem cserélhető LED
Ajánlott szerelési magasság	1,8 m és 2,5 m között (érzékelővel)
Karbantartás	Törölje le száraz vagy enyhén nedves ruhával
Csomag tartalma	Projektor, használati útmutató, csavarok és tiplik

Gyakran ismételt kérdések - AL 3050 BRENNENSTUHL

Hogyan kell telepíteni az AL 3050 projektort?

Először szakítsa meg az áramellátást. Rögzítse a fali tartót a mellékelt tiplik segítségével, vezesse át a kábelt a kábelátvezetőn, csatlakoztassa a vezetékeket (N=kék, föld=zöld/sárga, L=barna) a csatlakozóblokkban, majd húzza meg a kábelátvezetőt. Szerelje fel a projektort a tartóra és állítsa be a tájolást.

Kicserélhető a LED-es izzó?

Nem, a fényforrás nem cserélhető. Ha eléri élettartamának végét, a teljes projektort ki kell cserélni.

A projektor működik fényerőszabályzóval?

Nem, nem kompatibilis a külső fényerőszabályzókkal. Csak ki/be kapcsolóval használja.

Hogyan állítható be a mozgásérzékelő hatótávolsága?

Fordítsa a projektort felfelé a három szabályozó eléréséhez. A középső szabályozó (SENS) állítja be az érzékenységet, így a detektálási távolságot. Forgassa az óramutató járásával megegyező irányba a hatótávolság növeléséhez (akár 12 m).

Miért nem kapcsol be a projektor éjszaka?

Ellenőrizze a LUX beállítást: forgassa a hold szimbólum felé (csak éjszaka) majd a nap felé, amíg a projektor be nem kapcsol mozgás érzékelésekor a kívánt fényerőnél.

Hogyan kell tisztítani a projektort?

Először húzza ki a készüléket. Használjon száraz vagy enyhén nedves ruhát. Ne használjon oldószereket vagy dörzsölő szereket.

Mi a teendő az érzékelő hibás működése esetén?

Győződjön meg róla, hogy az érzékelő nem hőforrások (klíma, szellőzés) vagy mozgó tárgyak (pl. fák) felé irányul. Állítsa be a SENS és LUX beállításokat.

Milyen szerelési magasság ajánlott?

Az optimális érzékelés érdekében szerelje a projektort 1,8 m és 2,5 m közötti magasságba. Ne haladja meg a 3 m-t.

A projektor alkalmas kültéri használatra?

Igen, IP44 védettségi fokozattal rendelkezik, ellenáll a vízsugárzásnak. Használható kültéren, de kerülje a víz alá merítést.

Hogyan kell megsemmisíteni egy használt projektort?

Ne dobja a háztartási hulladékba. Szállítsa el egy elektromos készülékek gyűjtőhelyére a 2012/19/EK irányelvnek megfelelően.

HASZNÁLATI ÚTMUTATÓ AL 3050 BRENNENSTUHL

Kezelési útmutató LED-es reflektor

AL 1050 / AL 2050 / AL 3050 AL 1050 P / AL 2050 P / AL 3050 P

Figyelmeztetés: A termék használata előtt figyelmesen olvassa el és őrizze meg ezt a kezelési útmutatót!

BIZTONSÁGI UTASÍTÁSOK

1. Minden használat előtt ellenőrizze a termék épségét. Soha ne használja a terméket, ha bármilyen sérülést észlel. Ilyen esetben forduljon egy villanyszerelőhöz vagy a gyártó által megadott szervizhez.

Ha nem veszi figyelembe, életveszélyes áramütésnek teheti ki magát!

1. Ne használja a terméket robbanásveszélyes környezetben - életveszély!
2. Tartsa távol a gyerekeket a lámpától. A gyermekek nem képesek az elektromos árammal járó veszélyeket felmérni.
3. Ne nézzen közvetlenül a lámpa fényébe.
4. A sérült védőburkolat nem cserélhető. A hibás lámpát megfelelő hulladékként kell kezelni.
5. A lámpa külső rugalmas kábele nem pótolható; ha a kábel sérült, akkor a lámpát le kell selejtíteni.
6. A reflektor szerelését és karbantartását képzett szakember kell végezze.
7. Az elektromos berendezések szerelését kizárólag a biztonsági előírások (Németországban: VDE 0100) betartásával szabad végezni.
8. A csatlakoztatáshoz VDE-tanúsítvánnyal rendelkező csatlakozóvezetéket kell használni.
9. A reflektort csak rendeltetésszerűen szabad használni (I védettségi osztály esetében).
10. Ha az elosztódoboz sérült, azt egy szakképzett személlyel kell kicseréltetni.
11. A felszerelés előtt kapcsolja le a feszültségellátást (1. ábra). Figyelem! Áramütés veszélye!
12. Tartsa be az ajánlott szerelési magasságokat (lásd a Szerelésnél).

Forró felület

Külső fényerőszabályzókkal való üzemeltetésre nem alkalmas.

MÜSZAKI ADATOK

Védettségi osztály:

Védelem fajtája (mozgásérzékelő nélküli kivitel): IP 44

Védelem fajtája (mozgásérzékelő nélküli kivitel): IP 44

Hőmérséklet-tartomány: -10°C bis +40°C

						P 05
Mozgásérzékelő	Nem	Nem	Nem	Igen	Igen	Igen
Névleges teljesítmény (W)	10	20	30	10	20	30
Áram	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Teljesítménytényező	0,5	0,5	0,9	0,5	0,5	0,9
Védőburkolat mérete (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Méretek L x B x H (mm)	93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Tömeg (g)	331	523,8	754	399,6	594,2	843
Max. fényszórási felület (m2)	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

P 0503 LAP 0502 LA

Ez a termék beltéri és kültéri világításra alkalmas.

A reflektort maximum 3 m magasságba lehet felszerelni. A mozgásérzékelős modellek javasolt szerelési magassága 1,8–2,5 m.

A reflektort tilos más célra felhasználni.

SZERELÉS ÉS CSATLAKOZTATÁS AZ ÁRAMELLÁTÁSRA

1. A felszerelés előtt kapcsolja le a feszültségellátást (1. ábra).
2. Szerelési helyzet: ideális esetben a reflektort fali tartóval erősítik fel.
3. Vegye le a reflektor tartókengyelét (2. ábra).
4. Jelölje be a tartókengyelen lévő furatok helyzetét (3. ábra), majd fúrja be a szükséges lyukakat a falba (4. ábra). Erre alkalmas csavarokkal erősítse fel a kengyelt a falra (5. ábra).
5. A csatlakozóvezetéket vezesse át a tömítéssel ellátott kábelhüvelyen (6.1 ábra).
6. Vezesse be a 3 drótot a kapocsba, majd húzza meg szorosra a csavarokat (6.2 ábra). Ügyeljen a jelölésekre: N = kék kábel, földelés jel= zöld/sárga kábel, L = barna kábel.
7. Nyomja bele a kapcsot a reflektor kábelbemenetébe (6.3 ábra).
8. Nyomja a kábelhüvelyt a reflektor felé és csavarozza be szorosan (6.4 ábra).
9. Erősítse fel a reflektort a tartókengyelre.
10. Állítsa be a lámpa kívánt helyzetét, majd húzza meg a csavart (7. ábra).
11. Kapcsolja vissza a feszültségellátást (8. ábra).

A MÜKÖDÉS LEÍRÁSA

(csak mozgásérzékelős változatok esetén) (9. és 10. ábra)

A lámpa infravörös érzékelővel van ellátva. Ha az érzékelő a környezetében mozgást észlel, a lámpa bekapcsol. A mozgásérzékelőt lehetőleg ne irányítsa úszómedencék, fűtésszellőzők, klímaberendezések vagy olyan objektumok felé, amelyek erős hőmérséklet-ingadozásnak vannak kitéve. A mozgásérzékelőt ne irányozza fákra vagy bokrokra, illetve olyan helyekre, ahol háziállatok tartózkodhatnak.

A mozgásérzékelő vízszintesen jobbra és balra, valamint függőlegesen felfelé és lefelé iselfordítható.

A reflektor elhelyezésénél ügyeljen rá, hogy a mozgásérzékelő a legérzékenyebben az olyan mozgásokra reagál, amelyek az érzékelési tartományán keresztben haladnak át, és azokra reagál a legkevésbé érzékenyen, amelyeknél a mozgás a készülék felé irányul.

A MOZGÁSÉRZÉKELŐ BEÁLLÍTÁSA

A felszerelt reflektort hajtsa felfelé. A mozgásérzékelő alsó felén három szabályozó található (9. ábra).

ÉRZÉKENYSÉG (SENS, KÖZÉPEN): (10. ábra)

Az érzékenység határozza meg, hogy mi az az érzékelőtől mért maximális távolság, ahol a készülék emberi mozgásra bekapcsol.

VILÁGOSSÁG (LUX, JOBBRA): (10. ábra)

A világosság határozza meg, hogy a reflektor érzékelője milyen mértékű környezeti fénynél kapcsoljon be. A jobb oldali helyzet (Nap szimbólum) esetén az érzékelő éjjel és nappal is üzemel, a bal oldali helyzete (Hold szimbólum) állítva pedig csak éjszaka.

A beállításhoz várja meg, míg a környezet világossága a beállítani kívántat eléri. Az időérzékelőt TIME állítsa be a minimális értékre (10 mp). A világosság szabályzóját forgassa teljesen balra, a Hold szimbóllumhoz. A szabályzót ezután lassan forgassa el jobbra (a Nap szimbóllum felé) egészen addig, amíg a reflektor mozgásra be nem kapcsol.

A reflektor ekkor a beállított világosságtól mozgás érzékelése esetén bekapcsol.

IDÕBEÁLLÍTÁS (TIME, BALRA): (10. ábra)

Ezzel a szabályozóval az utolsó érzékelt mozgást követő bekapcsolási időt kb. 10 mp és 4 perc közötti időre állíthatja be. A TIME szabályozó óramutató járásával egyező irányú elforgatásával az időtartam nő, az ellentétes irányú elforgatásával pedig csökken.

MOZGÁSÉRZÉKELŐ: PASSZÍV INFRAVÖRÖS ÉRZÉKELŐ

Érzékelési tartomány: max. 12 m/180° (vízszintesen).

Időbeállítás: kb. 10 mp és 4 perc között.

GYÁRICSOMAG

LED-es reflektor, kezelési útmutató., csavarok, tiplik.

TARTOZÉK

Megfelelő kiegészítőket a www.brennenstuhl.com weboldalunkon talál.

KARBANTARTÁS

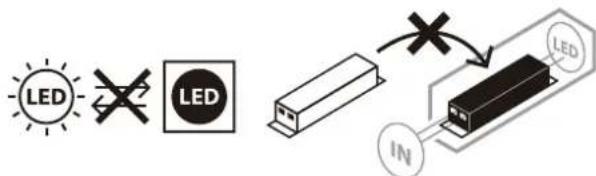

FIGYELEM: A LED lámpa alkotó részei teljesen karbantartás-mentesek. A lámpa fényforrása nem cserélhető; ha a fényforrás élettartama lejárt, akkor a teljes lámpatestet ki kell cserélni. Ne nyissa ki a lámpát!

TISZTÍTÁS

Tisztítás előtt áramtalanítsa a lámpát!

Ne használjon oldószereket, maró határú tisztítószereket, vagy ehhez hasonlókat.

A tisztításhoz csak egy száraz vagy enyhén nyirkos ruhát használjon.

ÁRTALMATLANÍTÁS

Az elektromos készülékeket környezetbarát módon kell ártalmatlanítani! Elektromos készülékeket tilos a háztartási szemétbe dobni

Az elhasznált elektromos és elektronikus készülékekről szóló 2012/19/EU Európai Irányelv szerint az elavult elektromos készülékeket külön kell begyűjteni, és fel kell ajánlani környezetbarát újrahasznosításra.

A kiszolgált készülékek ártalmatlanításának lehetőségeiről tájékozódjon a közösségi vagy városi közigazgatásnál.

EK MEGFELELŐSÉGI NYILATKOZAT

Az EU-megfelelőségi nyilatkozat a gyártónál található.

GYÁRTÓ

A további információkért javasoljuk, használja a szervíz/Gyakori kérdések felületet a honlapunkon. www.brennenstuhl.com.
