Produkta veids	LED prožektors
Zīmols	Brennenstuhl
Modelis	AL 3050
Izmantošana	Iekštelpām un ārtelpām
Aizsardzības klase	I (ar zemējumu)
Aizsardzības indekss	IP44
Nominālā jauda	30 W
Nominālā strāva	0,135 A
Jaudas koeficients	0,9
Izmēri (G x P x A)	216 x 165 x 136 mm
Blīvējuma vāciņa izmēri	204 x 140 mm
Svars	754 g
Darba temperatūra	-10°C līdz +40°C
Sensora tips (P modelis)	Pasīvais infrasarkanais sensors
Sensora darbības attālums	Līdz 12 m, 180° (horizontāli)
Regulējams apgaismojuma ilgums	10 s līdz 4 min
Pieejamie iestatījumi	Apgaismojuma slieksnis (LUX), jutība (SENS), ilgums (TIME)
Gaismas avots	Nenomaināma LED
Ieteicamais montāžas augstums	No 1,8 m līdz 2,5 m (ar detektoru)
Apkope	Tīrīt ar sausu vai nedaudz mitru drānu
Iepakojuma saturs	Prožektors, lietošanas instrukcija, skrūves un dībeļi

Bieži uzdotie jautājumi - AL 3050 BRENNENSTUHL

Kā uzstādīt prožektoru AL 3050 ?

Vispirms izslēdziet elektroapgādi. Piestipriniet sienas balstu ar piegādātajiem dībeļiem, ievietojiet kabeli caur kabeļa uzmavu, pievienojiet vadus (N=zils, zemējums=zaļš/dzeltens, L=brūns) spaiļu blokā, tad pievelciet kabeļa uzmavu. Uzstādiet prožektoru uz balsta un noregulējiet virzienu.

Vai es varu nomainīt LED spuldzi ?

Nē, gaismas avots nav nomaināms. Ja tas sasniedz kalpošanas laika beigas, viss prožektors jānomaina.

Vai prožektors darbojas ar dimmeri ?

Nē, tas nav saderīgs ar ārējiem dimmeriem. Izmantojiet to tikai ar ieslēgšanas/izslēgšanas slēdzi.

Kā noregulēt kustības detektora darbības attālumu ?

Pagrieziet prožektoru uz augšu, lai piekļūtu trim regulatoriem. Centrālais regulators (SENS) regulē jutību, tātad noteikšanas attālumu. Pagrieziet to pulksteņrādītāja virzienā, lai palielinātu darbības attālumu (līdz 12 m).

Kāpēc prožektors neieslēdzas naktī ?

Pārbaudiet LUX iestatījumu: pagrieziet to uz mēness simbolu (tikai nakts) un tad uz sauli, līdz prožektors ieslēdzas kustības laikā vēlamajā spilgtumā.

Kā tīrīt prožektoru ?

Vispirms atvienojiet ierīci. Izmantojiet sausu vai nedaudz mitru drānu. Neizmantojiet šķīdinātājus vai abrazīvus līdzekļus.

Ko darīt detektora darbības traucējumu gadījumā ?

Pārliecinieties, ka sensors nav vērsts uz siltuma avotiem (gaisa kondicionēšana, ventilācija) vai kustīgiem objektiem, piemēram, kokiem. Pielāgojiet SENS un LUX iestatījumus.

Kāds montāžas augstums ir ieteicams ?

Optimālai noteikšanai uzstādiet prožektoru no 1,8 m līdz 2,5 m augstumā. Nepārsniedziet 3 m.

Vai prožektors ir piemērots ārtelpām ?

Jā, tam ir IP44 aizsardzības indekss, izturīgs pret ūdens šļakatām. To var izmantot ārtelpās, bet izvairieties no iegremdēšanas.

Kā utilizēt lietotu prožektoru ?

Neizmest to sadzīves atkritumos. Nododiet to elektrisko ierīču savākšanas punktā saskaņā ar direktīvu 2012/19/ES.

LIETOŠANAS INSTRUKCIJA AL 3050 BRENNENSTUHL

Uzmanību: pirms izstrādājuma lietošanas uzmanīgi izlasiet un saglabājiet lietošanas pamācību!

DROŠĪBAS NORĀDĪJUMI

1. Ikreiz pirms lietošanas pārbaudiet, vai izstrādājumam nav nekādu bojājumu. Nekad nelietojiet izstrādājumu, ja konstatējat jebkādus bojājumus. Tādā gadījumā vērsieties pie kvalificēta elektrika vai norādītajā ražotāja servisa adresē.

Neievērojot noteikumus, elektriskās strāvas trieciens apdraud dzīvību!

1. Neizmantojiet izstrādājumu sprādzienbīstamā vidē, bīstami dzīvībai!
2. Bērniem jāuzturas drošā attālumā no prožektora. Bērni nespēj novērtēt elektriskās strāvas radītos riskus.
3. Nekad neskatieties tieši gaismā.
4. Saplīsušu aizsargkorpusu nevar aizstāt ar jaunu. Prožektors ir jāutilizē.
5. Luktura ārējo lokano vadu nevar nomainīt; ja tas ir bojāts, tad lukturis jānodod lūžnos.
6. Prožektora instalė šanu un apkopi veic kvalificēts specialists.
7. Elektroinstalāciju drīkst ierīkot, ja tiek ievēroti drošības noteikumi (Vācijā - VDE 0100).
8. Lai izveidotu pieslēgumu, jā lieto VDE sertificēts pievienojuma kabelis.
9. Prožektors pienācīgi jāsazemē (aizsardzības klasei l).
10. Ja pieslēguma kārba tiek sabojā ta, kvalificētam speciālistam tā jāaizstāj ar jaunu.
11. Pirms instalēšanas vienmēr izslēdziet barošanas spriegumu (1. att.). Uzmanību, elektrošoks.
12. levērojiet ieteicamo montāžas augstumu (skatiet sadaju Montāža).

Karsta virsma

Nav piemērots ekspluatācijai ar ārējiem gaismas intensitātes regulatoriem.

TEHNISKIE PARAMETRI

Aizsardzil:esalkba

Aizsardzības veids (modeli bez kustību sensora): IP 44

Aizsardzības veids (modeli ar kustību sensoru): IP 44

Temperatūras diapazons: -10°C līdz +40°C

Modelis AL 1050 AL 2050 AL 3050	AL 1050 P AL 2050 P AL 3050 P
Kustību sensors Nav Nav Nav Ir Ir Ir
Nominālā jauda (W) 10 20 30 10 20 30
Strāva	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Jaudas koeficients	0,5 0,5 0,9 0,5	0,5 0,9
Aizsargkorpusa izmēri (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Izmēri G x P x A (mm)	93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Svars (g)	331	523,8	754	399,6	594,2	843
Maks. projicētais laukums ( m^2 )	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

Izstrādājums ir piemērots apgaismojuma nodrošināšanai iekštelpās un ārā.

Prožektors jäpiemontë augstumā, kas mazāks par 3 m. leteicamais montāžas augstums modeliem ar kustību sensoru - no 1,8 līdz 2,5 m.

Prožektoru nedrīkst izmantot citiem nolūkiem.

MONTĀŽA UN PIEVIENOJUMS PIE BAROŠANAS STRĀVAS

1. Pirms instalēšanas vienmēr izslēdziet barošanas spriegumu (1. att.).
2. Montāžas pozicija: ideālā variantā prožektors būtu jāpiestiprina ar sienas kronšteinu.
3. Nonemiet no prožektora turētāju (2. att.).
4. Atzīmējiet turētāja piestiprināšanai nepieciešamo urbumu pozīcijas (3. att.) un izurbiet sienā atbilstošos caurumus (4. att.). Ar piemērotām skrūvēm piestipriniet turētāju pie sienas (5. att.).
5. Izvelciet pievienojuma kabeli cauri noblīvētajam kabeļa uzgalim (6.1. att.).
6. levietojiet 3 vadus apalajā spailē un pieskrūvējiet visus vadus (6.2. att.). Pievērsiet uzmanību marķējumiem: N = zilais kabelis, zemējuma simbols = zaļais / dzeltenais kabelis, L = brūnais kabelis.
7. levietojiet apalo spaili prožektora kabela ieejā (6.3. att.).
8. Bīdiet kabeļa uzgali prožektora virzienā un cieši pieskrūvējiet prožektora kabeļa ieejā (6.4. att.).
9. Piestipriniet prožektoru pie turētāja.
10. leregulējiet vēlamo lampas pozīciju un pievelciet ciešāk skrūves (7. att.).
11. leslēdziet barošanas spriegumu (8. att.).

DARBĪBAS APRAKSTS

(tikai variantiem ar kustību sensoru) (9. + 10. att.)

Lampa ir aprikota ar infrasarkano sensoru. Tā ieslēdzas automātiski, kad sensors apkārtnē ir uztvēris kustības. Centieties neverst kustību sensoru uz peldbaseinu, karstā gaisa nosūcēju izvadiem, kondicionēšanas iekārtām vai objektiem, kas pakļauti krasām temperatūras svārstībām. Izvairieties orientēt kustību sensoru uz kokiem un krūmiem vai vietām, kur varētu bieži uzturēties mājdzīvnieki.

Kustību sensoru var horizontāli pagriezt uz labo vai kreiso pusi.

Piestiprinot prožektoru, ņemiet vērā, ka kustību sensors visjutīgāk reaģē uz kustībām, kas šķērso sensora uztveres lauku, bet vismazāk sajūt kustības, kas taisnā virzienā tuvojas ierīcei.

KUSTIBU SENSORA IESTATIŠANA

Pagrieziet piemontēto prožektoru uz augšu. Kustību sensora apakšpusē klūst redzami trīs regulatori (9. att.).

JUTİGUMS (SENS, VIDÜ): (10. ATT.)

Jutīgums nosaka, no kāda maksimālā attāluma sāks darboties sensors, reaģējot uz cilvēka kustībām

GAISMAS IESTATI JUMS (LUX, LABAJA PUSE): (10. ATT.)

Gaismas iestatijums nosaka, no kādas gaišuma pakāpes sāks darboties prožektora sensors. Pozīcija (saules simbols - labajā pusē) norāda, ka sensors darbojas dienu un nakti, pozīcijā (mēness simbols - kreisajā pusē) sensors darbojas tikai nakti.

Lai iestatītu, nogaidiet, līdz apkārtnē iestājas vēlamā gaišuma pakāpe. Iestatiet laika sensoru TIME uz minimālo laiku (10 sek.). Grieziet gaismas iestatījuma regulatoru līdz pašam galam (mēness simbolam). Lēnām grieziet regulatoru simbola (saule) virzienā, līdz prožektors ieslēdzas, reağējot uz kustību.

Tagad prožektors ieslėgsies, tikai sākot no iestatītās gaišuma pakāpes, kad tiks uztvertas kustības.

LAIKA IESTATI ŠANA (TIME, KREISAJA PUSE): (10. ATT.)

Ar šo regulatoru jūs varat izvēlēties jebkādu ieslēgta stāvokļa ilgumu robežās no 10 sekundēm līdz 4 minūtēm pēc tam, kad ir uztverta pēdējā kustība. Griežot TIME regulatoru pulksteņrādītāju kustības virzienā, ilgums pieaug, bet pretējā virzienā - samazinās.

KUSTIBU SENSORS: PASIVS INFRASARKANAIS SENSORS

Apgaismojuma zona: līdz 12 m / līdz 180° (horizontāli) Laika iestatījums: no 10 sek. līdz 4 min.

PIEGÄDES KOMPLEKTS

Šviesadiodis prožektorius, lietošanas instrukcija, skrūves, iedzītni.

PIEDERUMI

Piemērotus piederumus jūs atradīsiet mūsu mājaslapā www.brennenstuhl.com.

APKOPE

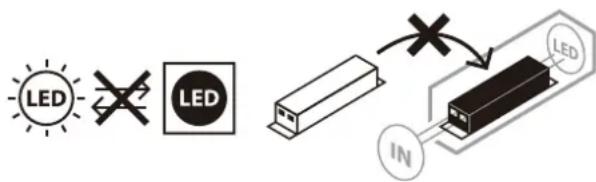

UZMANĪBU: LED lampa nesatur komponentus, kam nepieciešama apkope. Luktura gaismas avots nav nomaināms; kad gaismas avota kalpošanas laiks ir beidzies, jānomaina viss lukturis. Lukturi nedrīkst atvērt.

TİRİŞANA

Pirms tīrīšanas atvienojiet prožektoru no tīkla sprieguma. Nelietojiet šķīdinātājus, kodīgus tīrīšanas līdzekļus u. tml. Lerīces tīrīšanai izmantojiet tikai sausu vai nedaudz samitrinātu drāniņu.

UTILIZĀCIJA

Elektroiekārtas jāutilizē, saudzējot dabu! Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem nolietotās elektroniskās un elektroierīces ir jāsavāc atsevišķi un jānogādā atkritumu pārstrādei videi nekaitīgai veidā. Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā.

ES ATBILSTĪBAS DEKLARĀCIJA

ES atbilstības deklarācija glabājas pie ražotāja.

RAŽOTĀJS

Plašāku informāciju ieteicams iegūt sadalā „Service/FAQ’s” mūsu mājaslapā www.brennenstuhl.com.

-

-
