Ürün Tipi	LED Projektör
Marka	Brennenstuhl
Model	AL 3050
Kullanım	İç ve Dış Mekan
Koruma Sınıfı	I (topraklamalı)
IP Sınıfı	IP44
Nominal Güç	30 W
Nominal Akım	0,135 A
Güç Faktörü	0,9
Boyutlar (U x G x Y)	216 x 165 x 136 mm
Sızdırmazlık Kapağı Boyutları	204 x 140 mm
Ağırlık	754 g
Çalışma Sıcaklığı	-10°C ile +40°C
Sensör Tipi (P modeli)	Pasif Kızılötesi Sensör
Sensör Menzili	180°'de 12 m'ye kadar (yatay)
Ayarlanabilir Aydınlatma Süresi	10 sn ile 4 dk
Mevcut Ayarlar	Parlaklık eşiği (LUX), hassasiyet (SENS), süre (TIME)
Işık Kaynağı	Değiştirilemeyen LED
Önerilen Montaj Yüksekliği	1,8 m ile 2,5 m arası (detektörlü)
Bakım	Kuru veya hafif nemli bir bezle temizleyin
Paket İçeriği	Projektör, kullanım kılavuzu, vidalar ve dübeller

Sık sorulan sorular - AL 3050 BRENNENSTUHL

AL 3050 projektörü nasıl kurulur?

Önce elektrik beslemesini kesin. Sağlanan dübellerle duvar braketini sabitleyin, kabloyu kablo rakorundan geçirin, klemense telleri bağlayın (N=mavi, toprak=yeşil/sarı, L=kahverengi), ardından kablo rakorunu sıkın. Projektörü brakete monte edin ve yönünü ayarlayın.

LED ampulü değiştirebilir miyim?

Hayır, ışık kaynağı değiştirilemez. Kullanım ömrü sona erdiğinde tüm projektörün değiştirilmesi gerekir.

Projektör bir dimmer ile çalışır mı?

Hayır, harici dimmer'lar ile uyumlu değildir. Sadece açma/kapama anahtarı ile kullanın.

Hareket dedektörünün menzili nasıl ayarlanır?

Üç regülatöre erişmek için projektörü yukarı çevirin. Orta regülatör (SENS) hassasiyeti, yani algılama mesafesini ayarlar. Menzili artırmak için saat yönünde çevirin (12 m'ye kadar).

Projektör neden gece yanmıyor?

LUX ayarını kontrol edin: ay sembolüne (sadece gece) çevirin, ardından projektör istenen parlaklıkta bir hareket olduğunda yanana kadar güneş sembolüne doğru çevirin.

Projektör nasıl temizlenir?

Önce cihazı fişten çekin. Kuru veya hafif nemli bir bez kullanın. Çözücü veya aşındırıcı ürünler kullanmayın.

Dedektör arızası durumunda ne yapılmalı?

Sensörün ısı kaynaklarına (klima, havalandırma) veya ağaç gibi hareketli nesnelere yönlendirilmediğinden emin olun. SENS ve LUX ayarlarını yapın.

Önerilen montaj yüksekliği nedir?

Optimum algılama için projektörü 1,8 m ile 2,5 m yüksekliğe monte edin. 3 m'yi aşmayın.

Projektör dış mekana uygun mu?

Evet, IP44 sınıfına sahiptir, su sıçramalarına dayanıklıdır. Dış mekanda kullanılabilir, ancak suya daldırmaktan kaçının.

Kullanılmış bir projektör nasıl imha edilir?

Ev çöplerine atmayın. 2012/19/AB direktifine uygun olarak elektrikli cihazlar için bir toplama noktasına bırakın.

KULLANIM KILAVUZU AL 3050 BRENNENSTUHL

TR Kullanım kılavuzu LED projektör

AL 1050 / AL 2050 / AL 3050

AL 1050 P / AL 2050 P / AL 3050 P

Dikkat: Lütfen ürünü kullanmadan önce bu kullanım kılavuzunu dikkatlice okuyunuz ve ardından itinayla saklayınız!

GÜVENLİK UYARILARI

1. Her kullanımdan önce ürünü olası hasarlara dair kontrol edin. Herhangi bir hasar tespit ettiğinizde ürünü asla kullanmayın. Bu durumda bir uzman elektrikçiye veya üreticinin belirtilen servis adresine başvurun.

Bunlar dikkate alınmadığında elektrik çarpması nedeniyle hayati tehlike söz konusudur!

1. Ürünü patlama tehlikesi olan ortamda kullanmayın, hayati tehlike!
2. Çocukları projektörden uzak tutun. Çocuklar elektrik akımı nedeniyle oluşan tehlikeyi tahmin edemez.
3. Lütfen asla doğrudan ışığa bakmayınız.
4. Kırılmış bir koruma kapağı değiştirilemez. Projektör bertaraf edilmelidir.
5. Bu lambanın esnek kablosunun dışı değiştirilemez; kablo hasar gördüğünde lamba hurdaya çıkarılmalıdır.
6. Projektörün kurulumu ve bakımı, eğitimli bir uzman görevli tarafından gerçekleştirilmelidir.
7. Elektrik tesisatı ile ilgili çalışmalar, mutlaka güvenlik talimatları (Almanla için VDE 0100) dikkate alınarak gerçekleştirilmelidir.
8. Bağlantı için VDE sertifikalı bir bağlantı kablosu kullanılmalıdır.
9. Projektörün toprak bağlantısı uygun şekilde oluşturulmalıdır (koruma sınıfı I için).
10. Bağlantı kutusu zarar görmüşse, kalifiye bir uzman tarafından değiştirilmelidir.
11. Montajdan önce gerilim beslemesini her zaman kapatın (Şek. 1). Dikkat elektrik çarpması.
12. Önerilen montaj yüksekliklerine uyun (bkz. montaj altında).

Sıcak yüzey

Harici ışık ayar anahtarlarıyla çalıştırılmaya uygun değildir.

TEKNİK VERİLER

Koruma sınıfı:

Koruma tipi (hareket sensörsüz versiyonlar): IP 44

Koruma tipi (hareket sensörlü versiyonlar): IP 44

Sıcaklık aralığı: -10^ ile +40^ arası

						P 05
Hareket sensörü Hayır Hayır Hayır Evet Evet Evet
Nominal güç (W) 10 20 30 10 20 30
Akım	0,09 A	0,16 A	0,135 A	0,09 A	0,16 A	0,135 A
Güç faktörü	0,5	0,5	0,9	0,5	0,5	0,9
Koruma kapağı ölçüleri (mm)	118 x 76	171 x 117	204 x 140	118 x 76	171 x 117	204 x 140
Ölçüler U x G x Y (mm)	93 x 124 x 101	180 x 135 x 111	216 x 165 x 136	150 x 124 x 107	180 x 194 x 117	216 x 220 x 136
Ağırlık (g)	331	523,8	754	399,6	594,2	843
Maks. aydınlatılmış alan ( m^2 )	0,0116	0,0243	0,0357	0,0186	0,0350	0,0476

P 0503 LAP 0502 LA

Bu ürün iç ve dış mekandaki aydınlatma amaçları için uygundur.

Projektör 3 metreyi aşmayacak bir yükseklikte monte edilmelidir. Hareket dedektörlü modellerde önerilen montaj yüksekliği, 1,8 - 2,5 metredir.

Projektör başka bir amaçla kullanılmamalıdır.

MONTE ETME VE ELEKTRİK BESLEMESİNE BAĞLAMA

1. Montajdan önce gerilim beslemesini her zaman kapatın (Şek. 1).
2. Montaj pozisyonu: Projektör, ideal montaj için duvar braketi ile sabitlenmelidir.
3. Tutucu braketi projektörden çıkarın (Şek. 2).
4. Tutucu braketi sabitleme deliklerinin konumunu işaretleyin (Şek. 3) ve duvarda delik açın (Şek. 4). Braketi uygun cívatalarla duvara sabitleyin (Şek. 5).
5. Bağlantı kablosunu, conta bulunan bir kablo kanalından geçirin (Şek. 6.1).
6. 3 teli klemense geçirin ve hepsini sıkın (Şek. 6.2).
   Kodlamalara dikkat edin: N = mavi kablo, topraklama simgesi = yeşil / sarı kablo, L = kahverengi kablo.
7. Klemensi projektör kablo girişine takın (Şek. 6.3).
8. Kablo kanalını projektör yönünde itin ve projektör kablo girişine vidalayarak sabitleyin (Şek. 6.4).
9. Projektörü tutucu brakete sabitleyin.
10. Lambanın konumunu istediğiniz şekilde ayarlayın ve civataları sıkın (Şek. 7).
11. Gerilim beslemesini tekrar devreye alın (Şek. 8).

FONKSİYON AÇIKLAMASI

(sadece hareket dedektörlü versiyonlar için) (Şek. 9 + 10)

Bu lambada kızilötesi sensör bulunmaktadır. Sensör çevrede hareket algıladığı takdirde şamba otomatik olarak açılmaktadır. Hareket dedektörünü, yüzme havuzlarına, sıcak hava çıkışlarına, klimalara veya yoğun sıcaklık dalgalanmalarına maruz kalan nesnelere doğrultmamaya dikkat edin. Hareket dedektörünü, ağaç veya çalışlıklara ya da ev hayvanlarının sıklıkla kullandığı yerlere doğrultmaktan kaçının.

Hareket sensörü yatay olarak sağa ve sola ve de dikey olarak yukarı ve aşağı döndürülebilir.

Projektörü monte ederken hareket dedektörünün doğrudan cihaza yönelik hareketlerde düşük hassasiyette ve algılama alanında çapraz ilerleyen hareketlere en hassas tepki verecek şekilde olmasına dikkat edin.

HAREKET DEDEKTÖRÜNÜN AYARLANMASI

Monte edilen projektörü yukarı çevirin. Hareket dedektörünün alt kısmında üç adet ayar düğmesi mevcuttur (Şek. 9).

HASSASIYET (SENS, ORTA): (Şek. 10)

Hassasiyet, sensörün hangi maksimum mesafeden itibaren insan hareketini algılayıp devreye gireceğini belirler

İŞIK AYARI (LUX, SAĞ): (Şek. 10)

Işık ayarı, projektör sensörünün hangi parlaklık düzeyinden itibaren devreye gireceğini belirler. Pozisyon (Güneş sembolü, sağ), sensörün gündüz ve gece çalıştığını gösterir, sensör diğer pozisyonda (Ay sembolü, sol) sadece gece çalışır.

Ayarlamak için istenene ortam parlaklığına ulaşılana kadar bekleyin. Zaman sensörünü TIME minimum zamana (10 saniye) ayarlayın. Işık ayar düğmesini tamamen sembole (Ay) döndürün. Projektör hareket nedeniyle devreye girene kadar ayar düğmesini sembol (Güneş) yönünde yavaşça döndürün.

Bu şekilde projektör, ayarlanan parlaklıktan itibaren hareket algıladığında devreye girer.

ZAMAN AYARI (TIME, SOL): (Şek. 10)

Bu ayar düğmesi ile, son hareket algılandıktan sonra 10 saniye ile 4 dakika arasında bir devreye girme süresi ayarlayabilirsiniz. TIME ayar düğmesi saat yönünde döndürüldüğünde zaman aralığı artar, saat yönünün tersinde döndürüldüğünde ise azalır.

HAREKET DEDEKTÖRÜ: PASIF KIZILÖTESI SENSÖR

Algılama aralığı: Maks. 12 m / maks. 180° (yatay)

Zaman ayarı: Yakl. 10 saniye ile 4 dakika arası.

TESLİMAT KAPSAMI

Kızılötesi LED projektör, kullanım kılavuzu, cívatalar, dübeller.

AKSESUAR

Uygun aksesuarları www.brennenstuhl.com web sitemizde bulabilirsiniz.

BAKIM

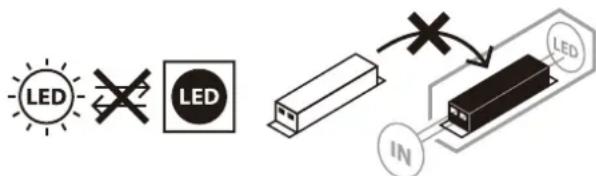

DİKKAT: LED lamba bakım gerektiren bileşenler içermemektedir. Bu projektörün ampulü değiştirilemez; ampul ömrünün sonuna ulaştığında projektörün tamamı değiştirilmelidir. Lamba açılmamalıdır.

TEMİZLİK

Temizlemeden önce projektörü şebeke geriliminden ayırın.

Çözücü maddeler, aşındırıcı temizleme maddeleri veya benzerlerini kullanmayın.

Temizleme için sadece kuru veya hafif nemlendirilmiş bir bez kullanın.

BERTARAF

Elektrikli cihazları çevre dostu olarak imha edin! Elektrikli cihazları evsel atık ile birlikte atmayın!

Atık Elektrikli ve Elektronik Cihazlar hakkındaki 2012/19/AB sayılı Avrupa Yönetmeliği uyarınca kullanılmış elektrikli cihazlar toplanmalı ve çevreye uygun geri dönüşüme tabi tutulmalıdır.

Kullanılmış olan cihazın imhasıyla ilgili olası çözümler için belediye ya da şehir yönetimine başvurabilirsiniz.

AB UYGUNLUK BEYANI

AB Uygunluk Beyanı üreticide bulunmaktadır.

ÜRETİCİ

Ayrıntılı bilgiler için www.brennenstuhl.com web sitemizdeki Servis/SSS bölümüne bakmanızı tavsiye ederiz.
