HASZNÁLATI ÚTMUTATÓ BBL3518EK BAUMATIC

Kijelző készenléti módja.... 4

Üzemmódok 4

Hűtő hőmérsékletének beállítása 4

Fagyasztó hőmérséklet-beállítás 4

Nyaralás funkció....7

Leolvasztás 7

Demo mód....7

Hibakódok 7

CSATLAKOZÁS ALKALMAZÁSHOZ (csak tartalom) 8

HIBAELHÁRÍTÁS 9

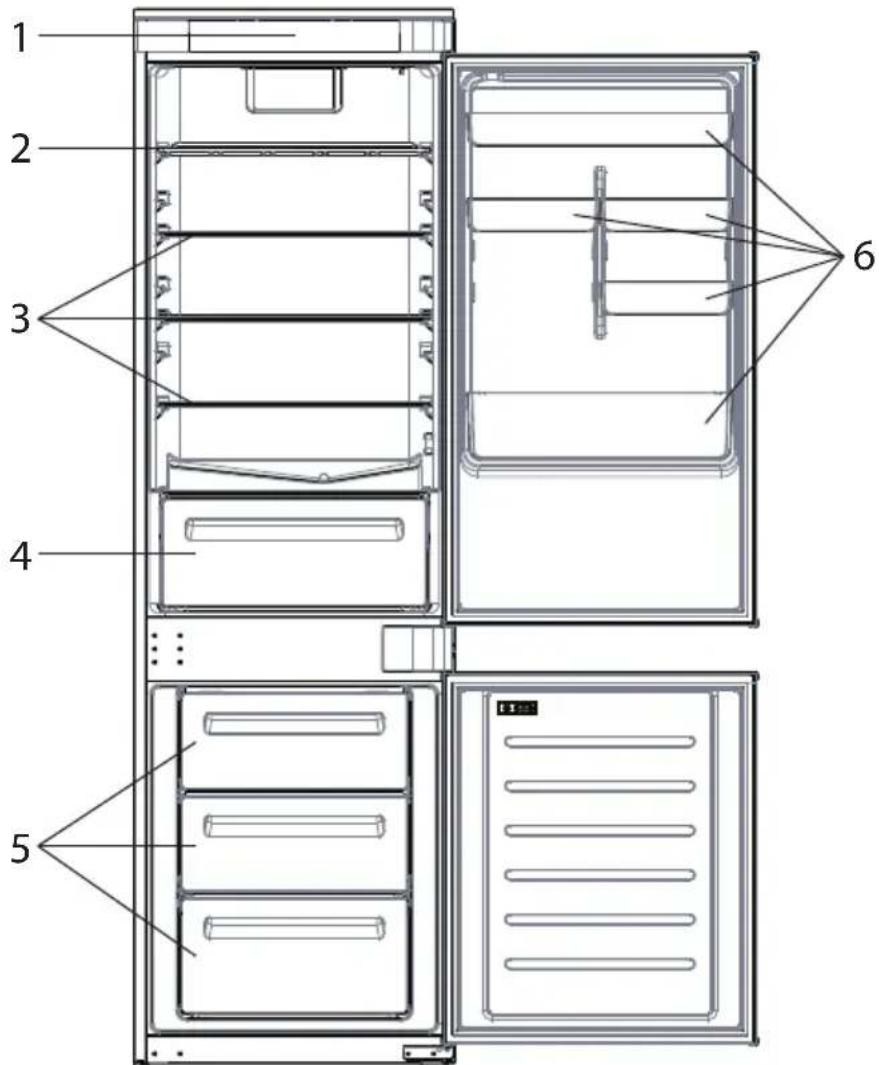

TERMÉKLEÍRÁS

1 2 3 4 5 6

1. Vezérlőpult
2. Bortartó polc
3. Polcok
4. Tároló
5. Fagyasztó dobozok
6. Ajtópolc

* Az energiatakarékosság tekintetében leghatékonyabb konfiguráció esetében a fiókoknak, élelmiszerdoboznak és polcoknak a termékben kell lenniük, kikapcsolt ventilátor mellett, ez ügyben tájékozódjon a fenti képekből.
** A fenti képek csak tájékoztató jellegűek. A tényleges konfiguráció a fizikai terméktől vagy a forgalmazó nyilatkozatától függ.

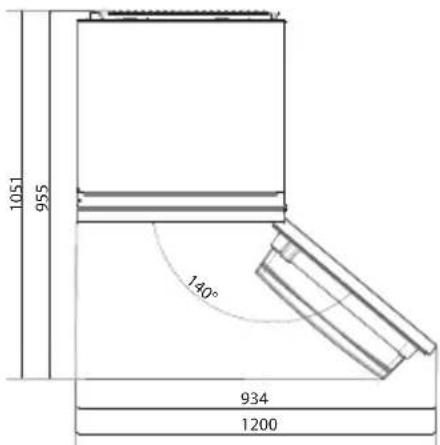

Helyigény

Az egység ajtajának teljesen ki kell nyílnia az ábra szerint. Biztosítso n elegendő szabad helyet az ajtók és fiókok kényelmes nyitásához.

Tartson legalább 50 mm távolságot a termék oldalfalai és a szomszédos részek között.

540 mm Szekrény: Szélesség: 934 mm

Mélység: 955 mm

700 mm Szekrény: Szélesség: 1200 mm

Mélység: 1051 mm

1051 955 140° 934 1200

HASZNÁLAT

3 sec MODE 8° 6' 4" 3" 2" -16° -20° -24° A B C a b c d e f g

A. BE/KI gomb, nyomja 3 másodpercig. A készülék hosszú hangjelzéssel (1 másodperc) kancsol be.
B. Mode gomb, amely a Hűtő, Fagyasztó, Eco és Nyaralás közötti választásra szolgál
C. HÖM gomb, amely a hőmérsékleti szintek közötti választásra szolgál (Super Cool és Super Freeze is)
a. Hütőszekrény/fagyasztó terület ikon, amely megmutatja, hogy a készülék melyik rekeszét választotta ki
b. Hűtőszekrény hőmérsékleti szintek, amelyek visszajelzéssel szolgálnak a kiválasztott hőmérsékletről
c. Super Cool ikon, amely megerősíti a Super Cool funkció bekapcsolt állapotát
d. Fagyasztó hőmérsékleti szintek, amelyek visszajelzéssel szolgálnak a fagyasztó esetében kiválasztott hőmérsékletröl
e. Super Freeze ikon, amely megerősíti a Super Freeze funkció bekapcsolt állapotát
f. Eco mód ikon, amely visszajelzéssel szolgál arra vonatkozóan, hogy bekapcsolta-e az eco módot
g. Nyaralás funkció ikon, amely visszajelzéssel szolgál arra vonatkozóan, hogy bekapcsolta-e a nyaralás módot

Használat

• Csatlakoztassa a készüléket, és automatikusan bekapcsol egy hosszú akusztikus visszajelzéssel (1 mp) Minden LED bekapcsol (1 mp), majd a Hűtő hőmérséklet LED és a Fagyasztó LED fixen világít.
• A hőmérséklet gyárilag automatikusan 4 °C-ra van beállítva a hűtőben és -18 °C-ra a fagyasztóban.

MEGJEGYZÉS: várjon legalább 2/3 órát, mielőtt ételt tesz a készülékbe, így biztosítva, hogy kialakul a hűtőszekrényben a megfelelő hőmérséklet.

• Áramkimaradás esetén a készülék az utolsó beállított hűtési szintet állítia vissza.
• Az alapértelmezett beállítás visszaállításához tartsa lenyomva az ajtókapcsolót a hűtőszekrényben, és egyidejűleg tartsa lenyomva a BE/KI gombot 5 másodpercig.
• Normál üzemi körülmények között (tavasszal és összel) ajánlott a hőmérsékletet 4 °C-ra állítani. Nyáron vagy magas környezeti hőmérséklet esetén ajánlott a hőmérsékletet 6-8 °C-ra beállítani, hogy a hűtőszekrény és a fagyasztó hőmérséklete megfelelő legyen, miközben csökken a hűtőszekrény folyamatos üzemideje; télen alacsony környezeti hőmérséklet esetén ajánlott a hőmérsékletet 3-4 °C-ra állítani, hogy elkerülje a hűtőszekrény gyakori beindítását/leállítását.

Kijelző készenléti módja

• Ha az ajtó zárva van -> a kijelző készenléti módban működik (egyik LED sem világít)
• Ha az ajtó nyitva van -> a hűtőszekrény aktuális hőmérséklet LED-je és a fagyasztó hőmérséklet LED-je világít (folyamatosan).
• Az ECO üzemmód LED + Holiday üzemmód LED világít (folyamatosan), ha korábban kiválasztotta ezeket.
• A kijelző készen áll a bemenetek fogadására (az aktiváláshoz nem szükséges megérinteni).

Üzemmódok

Az üzemmód gomb a különböző üzemmódok közötti váltásra szolgál.

A vonatkozó LED bekapcsol, és a kiválasztás azonnal megerősítést nyer (nincs villogás).

A rövid hangjelzés megerősíti a kiválasztást.

Hűtő hőmérsékletének beállítása

Amikor a kijelzőpanel világít, válassza ki a „hűtő hőmérsékletének beállítása” lehetőséget az MODE gomb megnyomásával. A hűtőszekrény terület LED-je bekapcsol.

Nyomja meg a „TEMP” gombot, amíg a kívánt hőmérsékletet be nem állítja.

A hőmérséklet értéke így változik: 8 °C -> 6 °C -> 4 °C -> 3 °C -> 2 °C -> szuperhűtés -> 8 °C...

A vonatkozó LED bekapcsol, és a kiválasztás azonnal megerősítést nyer (nincs villogás).

A rövid hangjelzés megerősíti a kiválasztást.

Fagyasztó hőmérséklet-beállítás

Amikor a kijelzőpanel világít, válassza ki a „fagyasztó hőmérséklet-beállítás” lehetőséget az MODE gomb megnyomásával. A fagyasztó terület LED-je bekapcsol.

Nyomja meg a „TEMP“ gombot, amíg a kívánt hómérsékletet be nem állítja.

A hőmérséklet értéke így változik: -16 °C -> -18 °C -> -20 °C -> -22 °C -> -24 °C -> szuperfagyasztás -> -16 °C...

A vonatkozó LED bekapcsol, és a kiválasztás azonnal megerősítést nyer (nincs villogás).

A rövid hangjelzés megerősíti a kiválasztást.

Vegye figyelembe:

A váltás a hűtőszekrény és a fagyasztó területei között azonnali, amikor a felhasználó megnyomja az MODE gombot, és a kiválasztás azonnal aktív

A hömérsékletjelző LED-ek nem villognak

Super Cool funkció

Javasoljuk, hogy kapcsolja be a Super Cool funkciót, ha nagy mennyiségű élelmiszert kell tárolni (például vásárlás után). A Super Cool funkció felgyorsítja a friss élelmiszerek hűtését, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha a funkció be van kapcsolva, a hűtőszekrény hőmérséklete automatikusan 2 °C-ra módosul.

A Super Cool funkció használata:

• A funkció a HÓM lenyomva tartásával kapcsolható be, így kiválaszthatja a hűtőszekrényt, majd gyorsan nyomja meg a HÓM gombot, amíg a Super Cool ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Cool LED folyamatosan világít.
• A Super Cool funkcióból való kilépéshez nyomja meg a HÖM gombot, vagy kapcsolja ki azt az alkalmazásból.
• A Super Cool funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladja a 12 órát.
• Amikor a Super Cool funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szintet.

Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre.

A szuperfagyasztás funkció felgyorsítja a friss élelmiszerek lefagyasztását, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha nagy mennyiségű élelmiszert kell fagyasztani, ajánlott a Super Freeze funkciót 24 órával korábban bekapcsolni, mielőtt behelyezné az élelmiszert. Ha a funkció be van kapcsolva, a hőmérséklete automatikusan -22 °C-ra módosul.

A Super Freeze funkció használata:

• A funkció a HÖM lenyomva tartásával engedélyezhető, így kiválaszthatja a fagyasztót, majd gyorsan nyomja meg a HÖM gombot, amíg a Super Freeze ikon be nem kapcsol, vagy a funkció bekapcsolható az alkalmazásból. A funkció bekapcsolását követően a Super Freeze LED folyamatosan világít.
• A Super Freeze funkcióból való kilépéshez nyomja meg a HÓM gombot, vagy kapcsolja ki azt az alkalmazásból.
• A Super Freeze funkció automatikusan kikapcsol, amint a funkció bekapcsolt állapota meghaladia az 50 órát.
• Amikor a Super Freeze funkció kikapcsol, a vezérlőpult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott fagyasztási szintet.

Megjegyzés: A Super Cool és a Super Freeze funkció nem használható egyszerre.

Eco mód

Az Eco mód aktiválásával optimalizálhatja a készülék teljesítményét, miközben a készülék optimális körülményeket biztosít az élelmiszer tárolásához. Az Eco mód automatikusan 4 °C-ra állítja be a hőmérsékletet a hűtőszekrényben, a fagyasztóban pedig -18 °C-ra.

Az Eco mód használata:

• A funkció bekapcsolható a vezérlőpultról a „Mode” gomb megnyomásával, amíg az Eco mód ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően az Eco mód ikon folyamatosan világít.
• Az Eco mód kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlőpultról.
• Amikor az Eco mód kikapcsol, a vezérlópult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.

Nyaralás funkció

A Nyaralás funkció a készülék energiafogyasztásának csökkentésére szolgál, amikor a készüléket nem használják a megszokott módon. Bekapcsolt funkció mellett a LED jelzőfények nem világítanak (nyitott ajtó esetén sem), a hűtőrekesz alacsony energiafogyasztási módban, a fagyasztórekesz pedig normál módban fog működni A Nyaralás funkció használata:

• A funkció bekapcsolható a vezérlőpultról a „Mode” gomb megnyomásával, amíg a Nyaralás ikon be nem kapcsol (és egy hangjelzés megerősíti a funkció kiválasztását), vagy kiválaszthatja a funkciót az alkalmazásból. A funkció bekapcsolását követően a Nyaralás ikon folyamatosan világít.
• A Nyaralás funkció kikapcsolásához használja az alkalmazást, vagy válasszon egy másik funkciót a vezérlőpultról.
• Amikor a Nyaralás funkció kikapcsol, a vezérlópult megfelelő ikonja kikapcsol, és a készülék visszaállítja a korábban meghatározott hűtési szinteket.

Leolvasztás

Ha a fagyasztórekeszben a jégréteg meghaladja a 3 mm-t, javasoljuk a leolvasztás megkezdését, mivel a jégréteg növeli az áramfogyasztást.

• Kapcsolja ki a készüléket, és húzza ki a tápkábelt.
• Vegye ki a lefagyasztott élelmiszereket, és ideiglenesen helyezze egy hűvös helyre.
• Hagyja nyitva a fagyasztó ajtaját, és gyújtse össze a készülék alsó részében összegyűlő vizet.
• A leolvasztás befejezését követően törölje alaposan szárazra a belső részt.
• Csatlakoztassa újra a tápkábelt, és állítsa be a kívánt értékeket.
• Várjon egy keveset, mielőtt visszatenné a lefagyasztott élelmiszereket.

Demo mód

A demó üzemmódba való belépéshez vagy annak elhagyásához nyitott ajtó mellett tartsa lenyomva a BE/KI gombot, és ezzel egyszerre nyomja le gyorsan egymás után (5 másodpercen belül) 5-ször a MODE gombot.

Hibakódok

- Kommunikációs hiba

A 8 °C – 6 °C – 4 °C – 3 °C – 2 °C LED jelzőfények egymást követően bekapcsolnak, ami arról tájékoztat, hogy kommunikációs hiba jelentkezett a központi vezérlőkártya és a kijelzőkártya között. Kérjük, vegye fel a kapcsolatot a műszaki támogatással a probléma elhárításához.

CSATLAKOZÁS ALKALMAZÁSHOZ (csak tartalom)

Párosítási eljárás az alkalmazásban

1. lépés

- Töltse le a hOn alkalmazást a megfelelő áruházból

- Hozza létre fiókját a hOn alkalmazásban, vagy jelentkezzen be, ha már van fiókja

- Kövesse a hOn alkalmazás párosításra vonatkozó utasításait

HIBAELHÁRÍTÁS

A belső izzó nem kapcsol be.	Nincs elektromos tápellátás.	Nem osallakoztatla megfelelően a tápkábelt.Ellenőrizze, hogy a készülék kikapcsolt állapotban van vagy sem (lásd Hőmérséklet beállítás).Bizonyosodjon meg a hálózati ajizat megfelelő működéséről (pl. egy másik elektromos eszközzel).
	Holiday üzemmód bekapcsolva.	Kapcsolja ki a Holiday üzemmódot.
A hütőszekrény és/vagy a fagyasztó belső hőmérséklete nem elég alacsony.	Az ajtók nincsenek bezárva.	Bizonyosodjon meg az ajtó és a tömitések megfelelő záródásáról.
	Az ajtókat gyakran kinyitják.	Egy ideig kerülje az ajtók felesleges nyíltását.
	Helytelen hőmérséklet beállítás.	Ellenőrizze a beállított hőmérsékletet, és ha lehetséges, álltson be alacsonyabb hőmérsékletet (lásd Hőmérséklet beállítás).
	A hütőszekrény és/vagy a fagyasztó túl tele var	Várja meg, amíg a hütőszekrény/fagyasztó hőmérséklete stabilázálódik.Kerülje a hütőszekrény és a fagyasztó túzlott feltöltését.
	A környező hőmérséklet túl alacsony.	Vigye az egységet egy melegebb helyre, vagy melegítse fel az ad helyiséget.
	A készülékbe meleg cikkeket helyeztek.	Tárolás előtt mindig hagyja lehúlni a cikkeket.
A hütőszekrényben lévő étel megfagy.	Helytelen hőmérséklet beállítás.	Ellenőrizze a hőmérséklet beállítását, és ha lehetséges, növelje a hőmérsékletet.
	Az étel érintkezik a hátsó fallal.	Tartsa távol az éteit a hütőszekrény hátsó falától.
A hütőtér alja nedves, vagy vízcseppek jelenléte látható.	Előfordulhat, hogy a kifolyócső eltömödött.	Tiszíttsa meg a kifolyócsövet egy bottal vagy hasonló eszközzel, hogy elősegítse a viz távozását.
Vízcseppek vagy jég jelenléte a hütőszekrény hátsó falán.	A funkció függvényében működés közben vízcseppek vagy jég képződhet a hütőszekrény hátsó falán.	Ez nem hiba.
	A készülékbe meleg cikkeket helyeztek.	Tárolás előtt mindig hagyja lehúlni a cikkeket.
	Nyitott élelmiszertárolók vagy folyadékok találhatók a készülékben.	Mindig fedje le az éteit és a folyadékokat.
	Az ajtók nincsenek bezárva.	Bizonyosodjon meg az ajtó és a tömitések megfelelő záródásáról.
	Az ajtókat gyakran kinyitják.	Egy ideig kerülje az ajtók felesleges nyíltását.
A zöldséges rekeszben víz jelenléte tapasztalható.	A levegő nem kering.	Bizonyosodjon meg arról, hogy nem töltötte tűlságosan fel a készüléket.
	A zöldségek és gyümölcsök túl sok nedvességt tartalmaznak.	Csomagolja a gyümölcsöket és zöldségeket valamilyen műanyagt pl. fóliaba, zsákokba vagy tartályokba.
A motor folyamalosan üzemel.	Az ajtók nincsenek bezárva.	Győződjön meg arról, hogy az ajtókat becsukta, és hogy a tömités megfelelően zárnak.
	Az ajtókat gyakran nyitják.	Egy ideig kerülje az ajtók felesleges nyíltását.
	Nagyon magas a környezeti hőmérséklet.	Ellenőrizze, hogy a környezeti hőmérséklet a készülék címkéjén szereplő jellemzőkben meghatározott tartományon belül van-e.Állitsa a kijelző képernyőttemosztátot magasaób hőmérsékletre.
	A készüléket hosszabb időre kikapcsolva mara (áramellátás nélkül).	Normál esetben a készüléknek 8-12 órára van szüksége ahhoz, h teljesen lehüljön.
A fagyasztott élelmiszer kiolvad.	A környezeti hőmérséklete túl alacsony.	Vigye az egységet egy melegebb helyre, vagy melegítse fel az ad helyiságot.
	A fagyasztó ajtaja nincs becsukva.	Győződjön meg róla, hogy az ajtó zárvá van, és hogy a tömités megfelelően zár.
Hütőajtó riasztás.	A hütőajtó riasztás (hangjelzés) bekapcsol, amikor az ajtó 3 percnél hosszabb idei nyítva marad.	Ne hagyja nyítva az ajtól, amikor nincs rá szükség. A sípolás az ajtó becsukásakor megszűnik.
A készülék olyan hangokat ad ki, mint a gurgulázás, zümmögés, katlanás, nyikorgás.	Nincs meghibásodás. Egy motor működik, pl. hütőegység, ventilátor. A hütőközeg áramlik a csövekben. A motor, a kapcsolók és a mágnesszelepek be- vagy kikapcsolnak.	Szükségtelen bármilyen beavatkozás.
	A készülék nem vízszintes talajon helyezkedik el.	Állitsa be a labakat a készülék szintbe állításához.
	A készülék hozzáér egy körülötte lévő tárgyhoz.	Távolitsa el a készülék mellett lévő tárgyakat.
A készülék nem hüt, a hőmérséklet és a világítás visszajelzői működnek.	Demo mód bekapcsolva.	Kapcsolja ki a DEMO módot.
Vastag jég és zúzmara található a fagyasztórekeszben.	A cikkeket nem csomagolta be megfelelően.	Mindig csomagolja be alaposan a cikkeket.
	Egy ajtó/fiók a készülékben nem záródik megfelelően.	Csukja be az ajtó/fiókot.
	Az ajtó/fiókot túlságosan gyakran nyitotta ki, vagy túlságosan sokáig tartotta nyítva.	Ne nyissa ki az ajtó/fiókot túl gyakran.
	Az ajtó/fiók tömítése szennyezett, kopott, repec vagy nem megfelelő.	Tiszíttsa meg az ajtó/fiók tömítését, vagy cseréje ki új alkatrészre.
	Valami belülről megakadályozza az ajtó/fiók megfelelő záródását.	Helyezze vissza a polcokat, az ajtópolcokat vagy belső tartályoka hogy az ajtó/fiók becsukódhasson.
A készülék oldalai melegek.	Ez természetes jelenség.
