KÄYTTÖOHJE BBL3518EK BAUMATIC

Näytön valmiustilan hallinta.... 4

Tilat 4

Jääkaapin lämpötilan asetus 4

Pakastimen lämpötilan asetus.... 4

Super Cool -toiminto 5

Super Freeze -toiminto 6

Eco-tila 6

Loma-toiminto 7

Sulatus....7

Esittelytila....7

Virhekoodit....7

SOVELLUKSEN KÄYTTÄMINEN (vain sisältö)......8

VIANETSINTÄ....9

TUOTEKUVAUS

1 2 3 4 5 6 1 2 3 4 5 6

1. Ohjauspaneeli
2. Viiniteline
3. Hyllyt
4. Vihanneslaatikko
5. Pakastinlaatikot
6. Oviteline

* Laite käyttää vähiten energiaa, kun hyllyt, laatikot ja ruokalaatikko on asetettu laitteen sisään ja tuuletin on pois päältä. Katso lisätietoja yläpuolella olevista kuvista.
** Yllä olevat kuvat ovat vain viitteellisiä. Varsinainen kokoonpano määräytyy jälleenmyyjän fyysisen tuotteen tai lausuntojen mukaan.

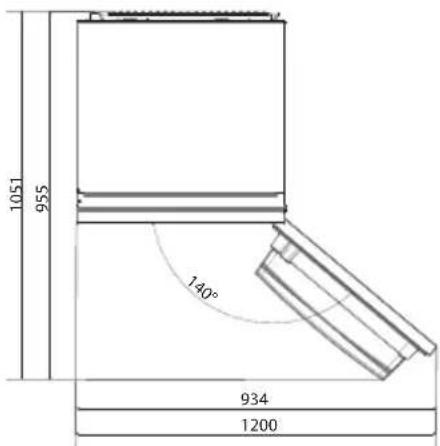

Tilantarve

Yksikön luukku on voitava avata kokonaan kuvan mukaisesti. Varaa riittävästi tilaa ovien ja vetolaatikoiden kunnolliseen avaamiseen.

Pidä vähintään 50 mm etäisyys tuotteen sivuseinien ja viereisten osien välillä.

540 mm Kaappi: Leveys: 934 mm

Syvyys: 955 mm

700 mm Kaappi: Leveys: 1200 mm

Syvyys: 1051 mm

1051 955 140° 934 1200

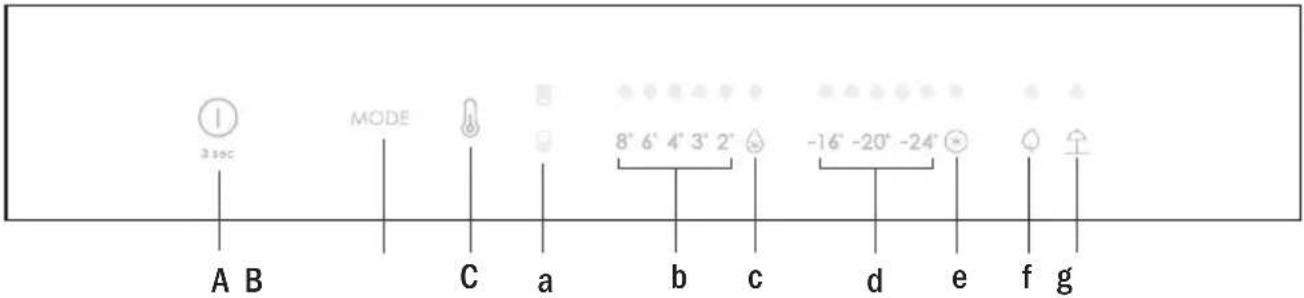

KÄYTTÖ

A. ON/OFF-painike, paina 3 sekuntia. Laitteesta kuuluu pitkä (1 sekunnin) äänimerkki sen käynnistyessä.
B. Mode-painike, käytetään valitsemaan jääkaapin, pakastin, ekologisen ja loman välillä
C. TEMP-painike, käytetään valitsemaan lämpötilatasojen välillä (myös Super Cool ja Super Freeze)
a. Jääkaappi-/pakastinalueen kuvake. Näyttää, mikä laitteen osasto on valittu.
b. Jääkaapin lämpötilatasot. Näyttää, mikä on valittu lämpötila.
c. Super Cool -kuvake, näyttää, onko toiminto aktivoitu.
d. Pakastimen lämpötilatasot. Näyttää, mikä on pakastimen valittu lämpötila.
e. Super Freeze -kuvake. Näyttää, onko Super Freeze -toiminto aktivoitu.
f. Eco-tilan kuvake. Osoittaa onko eco-tila aktivoitu.
g. Loma-toiminnon kuvake. Näyttää, onko lomatoiminto aktivoitu.

Käyttö

• Kytke laite pistorasiaan ja se käynnistyy automaattisesti pitkällä akustisella palautteellaan (1 s) Kaikki LEDit syttyvät (1 s), sitten jääkaapin lämpötilan LED ja pakastin LED syttyvät kiinteästi.
• Lämpötila asetetaan automaattisesti 4 °C:een jääkaapissa ja -18 °C:een pakastimessa.

HUOM. odota vähintään 2/3 tuntia ennen ruoan laittamista laitteeseen, jotta jääkaapin sisälämpötila voidaan varmistaa.

• Jos virta katkeaa, viimeksi asetettu jäähdvtystaso palautuu käyttöön.
• Palauta oletusasetus pitämällä ovikytkintä painettuna jääkaapin sisällä ja painamalla samanaikaisesti ON/OFF-painiketta 5 sekunnin ajan.
• Normaaleissa käyttöolosuhteissa (keväisin ja syksyllä) on suositeltavaa asettaa lämpötilaksi 4 °C. Kesällä, ympäristön lämpötilan ollessa korkea, on suositeltavaa asettaa lämpötilaksi 6\~8 °C. Näin voidaan taata jääkaapin ja pakastimen lämpötilat ja vähentää jääkaapin jatkuvaa toiminta-aikaa. Talviaikaan, ympäristön lämpötilan ollessa alhainen, on suositeltavaa asettaa lämpötilaksi 3\~4 °C jääkaapin jatkuvan käynnistymisen ja pysähtymisen välttämiseksi.

Näytön valmiustilan hallinta

• Jos ovi on suljettu -> näyttö on valmiustilassa (kaikki merkkivalot sammuneina)
• Jos ovi on auki -> jääkaapin nykyisen lämpötilan merkkivalo ja pakastimen lämpötilan merkkivalo palavat (kiinteästi).
• ECO-tilan merkkivalo + Holiday-tilan merkkivalo palavat (kiinteästi), jos nämä tilat on valittu aiemmin.
• Näytöllä voi nyt tehdä asetuksia (sitä ei tarvitse aktivoida koskettamalla).

Tilat

Tilapainiketta käytetään vaihtamaan eri tilojen välillä.

Vastaava merkkivalo syttyy, ja valinta vahvistetaan välittömästi (ei vilkkumista).

Lyhyt äänipalaute vahvistaa valinnan.

Jääkaapin lämpötilan asetus

Kun näyttöpaneeli on päällä, valitse "Jääkaapin lämpötilan asetus" painamalla MODE-näppäintä. Jääkaappialueen merkkivalo syttyy.

Paina TEMP-näppäintä, kunnes haluttu lämpötila on asetettu.

Lämpötila-arvo muuttuu seuraavasti: 8 °C -> 6 °C -> 4 °C -> 3 °C -> 2 °C -> Super cooling -> 8 °C...

Vastaava merkkivalo syttyy, ja valinta vahvistetaan välittömästi (ei vilkkumista).

Lyhyt äänipalaute vahvistaa valinnan.

Pakastimen lämpötilan asetus

Kun näyttöpaneeli on päällä, valitse "Pakastimen lämpötilan asetus" painamalla MODE-näppäintä. Pakastinalueen merkkivalo syttyy.

Paina TEMP-näppäintä, kunnes haluttu lämpötila on asetettu.

Lämpötila-arvo muuttuu seuraavasti: -16 °C -> -18 °C -> -20 °C -> -22 °C -> -24 °C -> Super freezing -> -16 °C...

Vastaava merkkivalo syttyy, ja valinta vahvistetaan välittömästi (ei vilkkumista).

Lyhyt äänipalaute vahvistaa valinnan.

Huomaa:

Siirtyminen jääkaappialueelta pakastinalueelle ja päinvastoin tapahtuu välittömästi, kun käyttäjä painaa MODE-näppäintä, ja valinta on välittömästi voimassa

Lämpötilamerkkivalot eivät vilku

Super Cool -toiminto

Super Cool -toiminto on suositeltavaa kytkeä päälle, jos halutaan varastoida suuri määrä ruokaa (esim. viikko-ostosten jälkeen). Super-Cool-toiminto nopeuttaa tuoreen ruoan jäähdytystä ja suojaa jääkaapissa jo olevia ruokia ei-toivotulta lämpenemiseltä. Kun toiminto on aktivoitu, jääkaapin lämpötilaksi asetetaan automaattisesti 2 °C.

Super Cool -toiminnon käyttö:

• Toiminto voidaan aktivoida painamalla TEMP-painiketta pitkään, kun haluat valita jääkaappitilan, ja painamalla TEMP-painiketta nopeasti, kunnes Super Cool -kuvakkeen merkkivalo syttyy. Se voidaan myös ottaa käyttöön sovelluksesta. Kun toiminto on aktivoitu, Super Cool -merkkivalo palaa aina.
• Voit poistua Super Cool -toiminnosta painamalla TEMP-painiketta tai kytkemällä sen pois käytöstä sovelluksesta.
• Super Cool -toiminto päättyy automaattisesti, kun toiminto on ollut päällä yli 12 tuntia.
• Kun Super Cool päättyy, ohjauspaneelin vastaava kuvake sammuu ja aiemmin asetettu jäähdvtvstaso palautuu käyttöön.

Huomaa: Super Cool- ja Super Freeze -toimintoa ei voi aktivoida samanaikaisesti.

Super Freeze -toiminto

Super Freeze -toiminto nopeuttaa tuoreen ruoan jäähdytystä ja suojaa laitteessa jo olevia ruokia ei-toivotulta lämpenemiseltä. Jos jäädytettävänä on suuri määrä ruokaa, on suositeltavaa asettaa Super-Freeze-toiminto päälle 24 tuntia ennen käyttöä. Kun toiminto on aktivoitu, lämpötilaksi asetetaan automaattisesti -22 °C.

Super Freeze -toiminnon käyttö:

• Toiminto voidaan käynnistää painamalla pitkään TEMP-painiketta, kun haluat valita pakastinosaston, ja painamalla sitten nopeasti TEMP-painiketta, kunnes Super Freeze -merkkivalo syttyy. Se voidaan myös ottaa käyttöön sovelluksesta. Kun toiminto on aktivoitu, Super Freeze -merkkivalo palaa aina.
• Voit poistua Super Freeze -toiminnosta painamalla TEMP-painiketta tai kytkemällä sen pois käytöstä sovelluksesta.
• Super Freeze -toiminto päättyy automaattisesti, kun se on ollut päällä yli 50 tuntia.
• Kun Super Freeze päättyy, ohjauspaneelin vastaava kuvake sammuu ja aiemmin asetettu jäähdytystaso palautuu käyttöön.

Huomaa: Super Cool- ja Super Freeze -toimintoa ei voi aktivoida samanaikaisesti.

Eco-tila

Eco-tila voidaan ottaa käyttöön laitteen suorituskyvyn optimoimiseksi ja ruuan parhaan varastoinnin varmistamiseksi. Eco-tila asettaa lämpötilan automaattisesti 4 °C:een jääkaapissa ja -18 °C:een pakastimessa.

Eco-tilan käyttö:

• Toiminto voidaan aktivoida ohjauspaneelista painamalla Mode-painiketta, Eco-tilan kuvake syttyy (kuittaussignaali vahvistaa valinnan). Toiminto voidaan myös valita sovelluksesta. Kun toiminto on aktivoitu, Eco-tilan kuvake on aina PÄÄLLÄ.
• Voit poistua Eco-tilasta kytkemällä sen pois käytöstä sovelluksesta tai valitsemalla toisen toiminnon ohjauspaneelista.
• Kun Eco-tila päättyy, ohjauspaneelin vastaava kuvake sammuu ja aiemmin asetettu jäähdytystaso palautuu käyttöön.

Loma-toiminto

Loma-toiminnolla voidaan vähentää laitteen energiankulutusta, kun laitetta ei käytetä säännöllisesti. Kun toiminto on päällä, LED-valot sammuvat (vaikka ovi olisi auki) ja jääkaappi toimii matalan virrankulutuksen tilassa. Pakastin jatkaa toimintaansa normaalisti.

Loma-toiminnon käyttö:

• Toiminto voidaan aktivoida ohjauspaneelista painikkeilla Mode-painiketta, kunnes Loma-kuvake syttyy (kuittaussignaali vahvistaa valinnan). Toiminto voidaan myös valita sovelluksesta. Kun toiminto on aktivoitu, Loma-kuvake on aina PÄÄLLÄ.
• Voit poistua Loma-toiminnosta kytkemällä sen pois käytöstä sovelluksesta tai valitsemalla toisen toiminnon ohjauspaneelista.
• Kun Loma-toiminto päättyy, ohjauspaneelin vastaava kuvake sammuu ja aiemmin asetettu jäähdytystaso palautuu käyttöön.

Sulatus

Kun pakastetilassa on yli 3 mm:n jää- ja huurrekerros, on suositeltavaa käyttää sulatustoimintoa, koska jää- ja huurrekerros lisää energiankulutusta.

• Sammuta laite ja irrota virtajohto.
• Poista pakastettu ruoka ja laita se väliaikaisesti kylmään paikkaan.
• Jätä pakastimen ovi auki ja poista tuotteen pohjalle kerääntyvä vesi.
• Kun sulattaminen on valmis, kuivaa sisäpuoli huolellisesti.
• Kytke virtajohto uudelleen ja aseta halutut arvot.
• Odota hetki ja lisää pakasteet takaisin pakastimeen.

Esittelytila

Jos haluat siirtyä tai poistua esittelytilasta, kun ovi on auki, paina ON/OFF-painiketta ja paina samanaikaisesti MODE-painiketta nopeasti 5 kertaa (5 sekunnin kuluessa).

Virhekoodit

- Tiedonsiirtovirhe

8 °C – 6 °C – 4 °C – 3 °C – 2 °C LED-valot palavat vaiheittain, joten pääohjauspaneelin ja näyttötaulun välillä on ollut tiedonsiirtovirhe. Ota yhteyttä tekniseen tukeen ongelman ratkaisemiseksi

SOVELLUKSEN KÄYTTÄMINEN (vain sisältö)

Sovelluksen sisäinen laiteparinmuodostus

Vaihe 1

• Lataa hOn-sovellus seuraavista

- Luo tili hOn-sovelluksessa tai kirjaudu sisään, jos sinulla on jo tili

- Noudata hOn-sovelluksen ohjeita laiteparin muodostamiseksi

VIANETSINTÄ

Sisäpolttimo ei syty.	• Ei sähköä.	• Virtajohtoa ei ole kytketty kunnolia.• Tarkista, onko laite kytketty pois päältä (katso Lämpötilan säätö).• Tarkista, että pistorasia toimil olkein (esim. toisella sähkõlaiteella).
	• Holiday-tila on aktivoitu.	• Poista Holiday-tila.
Jääkaapin ja/tai pakastimen sisälämpötila ei ole tarpeeksi kylmä.	• Ovet eivät ole kiinni.	• Tarkista, että ovi ja tiivisteet sulkeutuvat kunnolia.
	• Ovia avataan usein.	• Vältä ovien tarpeetonta avaamista Jonkin aikaa.
	• Virheellinen lämpötila-asetus.	• Tarkista lämpötila-asetus ja. jos mahdollista, aseta alemplämpötila (katso Lämpötilan säätö).
	• Jääkaappi ja/tai pakastin ovat liian täynnä.	• Odota, että jääkaapin/ pakastimen lämpötila vaklintuu.• Valtä täyttämästä jääkaappia ja pakastinta liikaa.
	• Ympäröivä lämpötila on liian alhainen.	• Siirrä laite lämpimämpään paikkaan tai lämmitä nykyinen huone.
	• Jääkaapplin tai pakastimeen on laitettu lämpimiä tuotteita.	• Anna tavaroiden alna jäähtyä ennen niliden varastointlia.
Jääkaapissa oleva ruoka jäätyy.	• Virheellinen lämpötila-asetus.	• Tarkista lämpötila-asetus ja nesta lämpötilaa, jos mahdollista.
	• Ruoka koskettaa takaseinää.	• Älä anna ruoan koskettaa jääkaapin takaseinää.
Jääkaappiosaston pohja on märkä tai siinä on vesipisaroita.	• Tyhhjennysletku voi olla tukossa.	• Puhdista tyhjennysletku tikulla tai vastaavalla esineellä, jotta vesi valuu pois.
Vesipisaroiden tai huurteen esiintyminen jääkaapin takaseinällä.	• Jääkaapin takaseinälle muodostuu toiminnosta riippuen käytön aikana vesipisaroila tai huurretta.	• Se ei ole vika.
	• Jääkaappiin tai pakastimeen on laitettu lämpimiä tuotteita.	• Anna tavaroiden alna jäähtyä ennen niiden varastointia.
	• Elintarvikkeita tai nesteitä ei säilytetä suljetuissa astioissa.	• Peitä aina ruoka ja nesteet.
	• Ovet eivät ole kiinni.	• Tarkista, että ovi ja tiivisteet sulkeutuvat kunnolia.
	• Ovia avataan usein.	• Vältä ovien tarpeetonta avaamista jonkin aikaa.
Vihanneslaatikossa on vettä.	• Ilma ei kierrä riittävästi.	• Varmista, että laitteosi ei ole liian täynnä.
	• Vihanneksissa ja hedelmissä on liikaa kosteutta.	• Kääri hedelmät ja vihannekset muovimateriaaleihin, esim. muovikolmuun ja pusseihin tai käytä astloita.
Moottori käy jatkuvasti.	• Ovet eivät ole kiinni.	• Varmista, että ovat on suljettu ja tarkista, että tiivisteet sulkeutuvat kunnolia.
	• Ovia avataan usein.	• Vältä ovien tarpeetonta avaamista Jonkin aikaa.
	• Ympäristön lämpötila on erittäin korkea.	• Varmista, että ympäristön lämpötila on laitteen teknisissä tiedoissa määritölyllä aluoella.• Aseta näyttöruutu/termostaatti lämpimämpään lämpötilaan.
	• Laite on ollut pois päältä (ei virtaa) jonkin aikaa.	• Laitteen täydellinen viillentyminen kostää yleensä 8–12 tuntia.
Pakaslettu ruoka sulaa.	• Ympäröivä lämpötila on liian alhainen.	• Siirrä laite lämpimämpään paikkaan tai lämmitä nykyinen huone.
	• Pakastimen ovi ei ole kiinni.	• Varmista, että ovi on suljettu ja että tiiviste toimil kunnolla.
Jääkaapin oven hälytys.	• Jääkaapin oven hälytys (äänimerkki) aktivitoitu, kun ovi jätetään auki yli 3 minuutiksi.	• Vältä jättämästä ovea tarpeettomasti auki. Äänimerkki loppuu, kun ovi suljetaan.
Laitteesta kuuluu ääniä, kuten kurinaa, surinaa, naksahduksia ja narinaa.	• Tämä ei tarkoita moottorin ongelmia. Moottori on käynnissä (esim. jäähdytsyksikkö, tuuletin). Kylmäaine virtaa putkiin. Moottori, kytkimet ja magneettiventliliit kytkeytyy päälle tai pois päältä.	• Toimenpiteitä ei tarvita.
	• Laite ei sijaitse tasaisella lattialla.	• Säädä jalat jotta laite on vaakatasossa.
	• Laite koskettaa sen ympärillä olevaa esinettä.	• Poista esineet laitteen ympärillä.
Laite ei jäähdy, lämpötilan ja valaistuksen merkkivalot ovat päällä.	• Demotila on aktivoitu.	• Deaktivoi DEMO-tila.
Pakastinosastossa on paljon jäätä ja huurretta.	• Tuotteita ei ollut pakattu asianmukaisesti.	• Pakkaa tavarat aina huolelisesti.
	• Laitteen laatikko tai ovi ei ole tiiviisti kiinni.	• Sulje ovilaatikko.
	• Ovea/laatikkoa on avattu liian usein tai liian pitkään.	• Älä avaa ovea/laatikkoa liian usein.
	• Oven/laatikon tiiviste on likainen, kulunut, haljennut tai yhteensopimaton.	• Puhdista oven/laatikon tiiviste tai vaihda se uuteen.
	• Jokin sisäpuolella estää ovea/laatikkoa sulkeutumasta kunnolla.	• Aseta hyllyt, ovitelineet tai sisäset laatikot uudelleen, jotta ovi/laatikko sulkeutuu.
Laitteen sivut ovat lämpimät.	• Tämä on normaalia.
