Termék típusa	Beépíthető mosogatógép
Márka	Hoover
Modell	HI 4C6F0S-80
Telepítés	Képzett szerelő által, konyhaszekrénybe beépítve
Állítható magasság	818 mm-től 898 mm-ig
Szélesség	600 mm (szabvány)
Mélység	570 mm (szabvány)
Szükséges víznyomás	0,08 MPa és 1 MPa között
Elektromos tápegység	230 V / 50 Hz (szabvány típus, ellenőrizze az adattáblát)
Konyhai panel maximális súlya	9 kg
Biztonsági berendezés	Automatikus túlfolyás-gátló
Szintezési beállítás	Állítható első és hátsó lábak
Karbantartás	Rendszeresen tisztítsa a szűrőket, olvassa el a használati útmutatót
Javíthatóság	Alkatrészek elérhetők a Hoover vevőszolgálatán keresztül
Általános információk	Telepítési és használati útmutató mellékelve, több nyelven elérhető

Gyakran ismételt kérdések - HI 4C6F0S-80 HOOVER

Felszerelhetem a mosogatógépet egy főzőlap alá?

Nem, szigorúan tilos mosogatógépet főzőlap alá telepíteni. Ügyeljen a biztonsági távolságok betartására.

Mekkora a rögzíthető konyhai panel maximális súlya?

A konyhai panel maximális súlya 9 kg. Ha a panel nehezebb, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan állítható be a mosogatógép magassága?

A magasság az első és hátsó lábakon keresztül állítható. Döntse meg a készüléket, állítsa be a hátsó lábat elölről, majd állítsa be az első lábakat. A magasság 818 mm-től 898 mm-ig változhat.

Milyen víznyomás szükséges?

A víznyomásnak 0,08 MPa és 1 MPa között kell lennie. Ellenőrizze a telepítést a csatlakoztatás előtt.

Mit tegyek víztúlcsordulás esetén?

A mosogatógép rendelkezik egy túlfolyásgátló berendezéssel, amely rendellenes szint esetén automatikusan elzárja a vízbevezetést. Ha a probléma továbbra is fennáll, hívjon szakembert.

Szakembert kell hívnom a telepítéshez?

Igen, a telepítést képzett szerelőnek kell végeznie a biztonság és a megfelelőség garantálása érdekében. A hibás telepítés érvényteleníti a garanciát.

Használhatom a mosogatógépet beépítés nélkül?

Nem, a készüléket be kell építeni egy konyhaszekrénybe. A nem beépített használat sérülés- és égésveszélyt jelent.

Hogyan rögzítsem a konyhai panelt a mosogatógépre?

Kövesse az útmutatóban leírt lépéseket: mérje meg a szomszédos ajtók közötti távolságot, használja a mellékelt fúrósablont, majd rögzítse a panelt a mellékelt csavarokkal. Győződjön meg arról, hogy a panel megfelelően be van helyezve.

Érvényes-e a garancia, ha a telepítés hibás?

Nem, a garancia érvényét veszti hibás telepítés, nem megfelelő kezelés vagy helytelen csatlakoztatás esetén.

Hol tölthetem le a használati útmutatót?

Letöltheti az útmutatót PDF formátumban olyan oldalakról, mint a notice-facile.com, vagy kérheti e-mailben, kiválasztva a nyelvet.

HASZNÁLATI ÚTMUTATÓ HI 4C6F0S-80 HOOVER

Ez a telepítési kézikönyv azoknak a konyhagyártóknak szól, akik ezeket a termékeket beépítik. A biztonság és a legjobb eredmények elérése érdekében olvassa el figyelmesen ezt a kézikönyvet, beleértve a biztonsági utasításokat is, és örizze meg jövőbeni hivatkozás céljából. A telepítés megkezdése előtt jegyezze fel a sorozatszámot, mivel javítás esetén szükség lehet rá. Ellenőrizze a szállítás során esetlegesen keletkezett sérüléseket, és ha kétségei vannak, használat előtt kérje ki egy technikus véleményét. Mindig tartsa a csomagolóanyagokat gyermekektől távol.

Megjegyzés: A jelen dokumentumban szereplő jellemzők és képek kizárólag tájékoztató jellegűek, és előzetes értesítés nélkül változhatnak.

Tartalomjegyzék

1 Telepítési biztonsági figyelmeztetések p.2-3
2 Hová kell felszerelni a mosogatógépet p.3
3 Mosogatógép méretei p.4-5
4 Lépésről lépésre telepítési video p.6
5 Eszközök a telepítéshez p.6
6 Beépítési méretek p.7

7 Utmutatások a mosogatógép telepítéséhez p.8 - 17

7.1 A páraellenes szalag felszerelése
7.2 Magasságállítás
7.3 A hátsó láb beállítása
7.4 Az elülső lábak magasságának beállítása
7.5 Dölésszög-állítás
7.6 Behelyezés a beépítőnyílásba
7.7 Az elülső lábak rögzítése
7.8 A panel előkészítése
7.9 A panel felszerelése
7.10 A gép rögzítése a konyhához

8 Csatlakozás a víz- és elektromos hálózathoz p.18 - 19

8.1 Csatlakozási diagram

8.2 Biztonsági eszközök

9 Átadás a felhasználónak p.19

10 Mosogatógép szétszerelése p.19

1 Telepítési biztonsági figyelmeztetések

Kérjük, olvassa el ezeket az utasításokat a termék telepítése előtt. Az Ön biztonsága nagyon fontos számunkra. Használat előtt figyelmesen olvassa el ezeket az információkat.

- A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában érvényes jogszabályokat és a gyártó utasításait;

- Ha a hibás telepítésből eredő meghibásodások elhárításához a gyártó segítségére van szükség, az nem tartozik a garancia hatálya alá;

- Távolítsa el a csomagolóanyagot, mielőtt üzembe helyezné a készüléket;

- A termék kicsomagolása után ellenőrizze, hogy nem sérült-e, és ha problémát talál, vegye fel a kapcsolatot a szervizzel az üzembe helyezés előtt, és ne csatlakoztassa az elektromos hálózathoz;

- A sérült termék rövidzárlatot, áramütést, tűzveszélyt és egyéb veszélyeket okozhat;

- Ellenőrizze, hogy a csomagolás tartalmaz-e tartozékokat vagy kiegészítő anyagokat (csavaros zacskók, dokumentumok, brosúrák stb.), és szükség esetén távolítsa el és őrizze meg azokat;

- A helytelen telepítés sérüléseket vagy károkat okozhat embereknek, állatoknak vagy tárgyaknak. A gyártó nem tehető felelőssé az ilyen károkért vagy sérülésekért;

- A biztonságos használat csak akkor garantált, ha a telepítés a jelen utasításoknak megfelelően történt. Helytelen szerelés esetén a felelősség a szerelőt terheli.

- A készüléket nem szabad az elektromos hálózathoz csatlakoztatni a telepítés során;

- A telepítés során javasolt védőkesztyű viselése a vágási sérülések elkerülése érdekében;

- Helytelen telepítés, a készülék megbontása vagy nem megfelelő csatlakoztatás esetén a termék garanciája érvényét veszti;

- Győződjön meg róla, hogy a termék tápkábele a beépítés után ne legyen hozzáférhető;

- A szerelés után a tápkábel nem érintkezhet a konyhai elemek mozgó részeivel (pl. fiókkal), és nem lehet kitéve mechanikai igénybevételnek;

- A termék végfelhasználónak történő átadásakor a technikusnak meg kell győződnie arról, hogy az helyesen lett telepítve;

- Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg az elülső panel teljesen nincs felszerelve. Ellenkező esetben áramütés veszélye áll fenn;

- Legyen óvatos szállítás közben, a termék nehéz;

- A telepítés megkezdése előtt ellenőrizze a beépített rekesz minden méretét, és hasonlítsa össze a kézikönyvben szereplő utasításokkal. Megjegyzés: az ajtó összehangolható más bútorajtókkal, még akkor is, ha túlnyúlik a vezérlőpanelen;

• Győződjön meg arról, hogy a telepítési terület stabil és szilárd;
• Vigye fel a védőfóliát, amely a telepítőkészlet része, a munkalap alá és a környező bútorokra. Ez a fólia megvédi a bútorokat a nedvességtől;
• Legyen óvatos a termék kinyitásakor és bezárásakor;
• A helytelen telepítés a termék felborulását okozhatja;
• A terméknek vízszintben kell lennie a megfelelő működéshez, különben az ajtó nem záródik megfelelően, és forró göz szivároghat ki.

Hová kell felszerelni a mosogatógépet

2

• Telepítse és használja ezt a terméket zárt, fedett, száraz és jól szellőző környezetben;
• Ne telepítse a terméket nyitott helyekre, amelyek ki vannak téve az időjárási hatásoknak;
• Szerelje fel a terméket egy konnektor közelében;
• A terméket csak akkor használja, ha az be van építve, ellenkező esetben sérülések és égési sérülések veszélye áll fenn;
• Ne telepítse a mosogatógépet főzőlap alá;
• Ne telepítse a terméket hőforrások közelébe (radiátorok, kályhák stb.);
• Ne helyezze a terméket szőnyegekre vagy hasonló felületekre;
• Helyezze a terméket tiszta, sík és szilárd felületre.

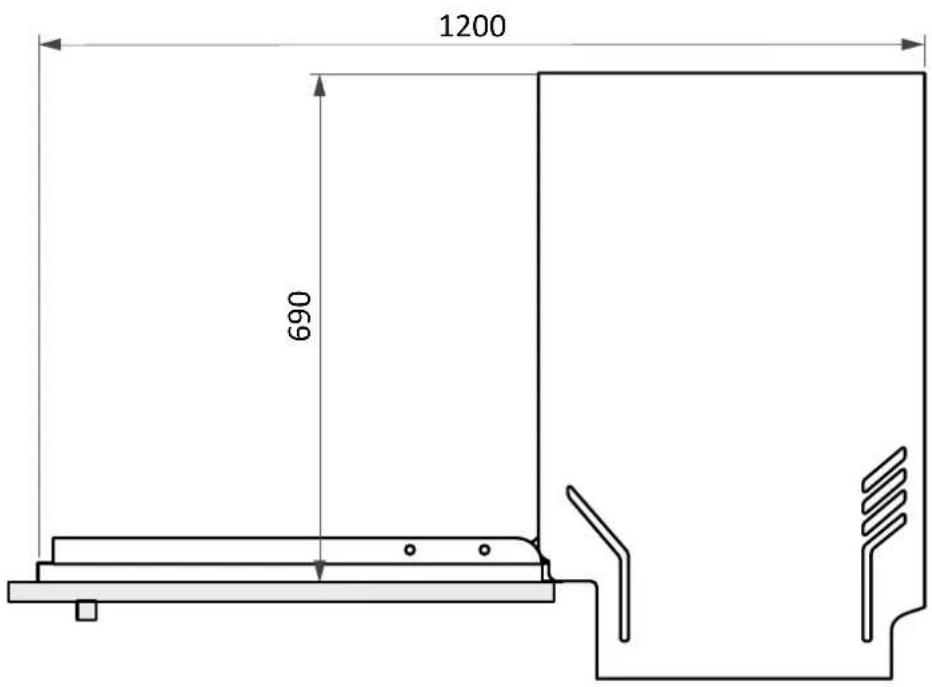

3 Mosogatógép méretei

Méretek mm-ben

A termék elölnézeti axonometrikus nézete

A termék elölnézeti axonometrikus nézete konyhaajtóval

FIGYELEM: ha a konyhai panel súlya meghaladja a 9 kg-ot, forduljon a szervizhez;

Méretek mm-ben

Hátsó nézet

Oldalnézet

4 Lépésröl lépésre telepítési videoó

A termék telepítési videója a QR-kód beolvasásával megtekinthető:

Vagy a következőre kattintva

link

5 Eszközök a telepítéshez

Szükséges eszközök

A termékkel szállított eszközök

Méretek mm-ben

Axonometrikus nézet

A

FIGYELEM: A mosogatógép minimális magassága 818 mm; ebben az esetben a konyhaajtó és a padló közötti távolságnak 90 és 120 mm között kell lennie. Ha a mosogatógépet megemelik (max. 898 mm), az ajtó és a padló közötti távolságnak arányosan növekednie kell, legfeljebb 170 és 200 mm közötti értékre.

7 Utmutatások a mosogatógép telepítéséhez

7.1 A páraellenes szalag felszerelése

Helyezze fel a szalagot a munkalap alá és a szomszédos szekrények oldalaira.

1.

2.

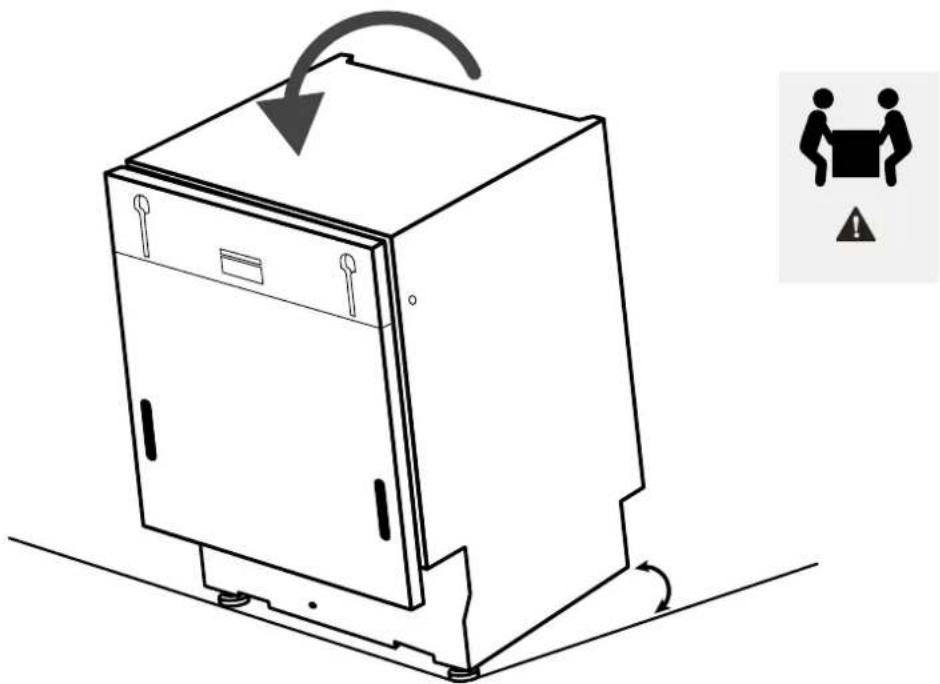

Döntse meg a mosogatógépet, emelje meg a hátulját kb. 10 cm-rel.

7.3 Hátsó láb beállítása

Állítsa be a hátsó láb magasságát a gép elejéről a megadott módon.

7 Utmutatások a mosogatógép telepítéséhez

7.4 Az elülső lábak magasságának beállítása

Közvetlenül az első lábakon állítson. Szükség esetén emelje meg enyhén a mosogatógépet.

7.5 Dölésszög-állítás

Állítsa vízszintbe a mosogatógépet függőleges és vízszintes síkban

7.6 Behelyezés a beépítőnyílásba

Helyezze be a mosogatógépet a beépített rekeszbe, és ellenőrizze a méreteket és a tűréseket

7.7 Az elülső lábak rögzítése

Az összes méret ellenőrzése után rögzítse véglegesen az első lábakat, hogy idővel ne lazuljanak ki. Ez a művelet a konyhapanel felszerelése után is elvégezhető.

7 Utmutatások a mosogatógép telepítéséhez

7.8 A panel előkészítése

1.

Mérje meg a szomszédos ajtók felső széle és a mosogatógép közötti távolságot;

Vigye át a mérést a konyhapanelre, és jelölje meg a közepét;

3.

Vigye fel a fúrósablont, és kövesse a mellékelt utasításokat;

7.8 A panel előkészítése

4.

Távolítsa el a sablont, és szerelje fel a tartozékokat;

⚠ FIGYELEM: Ügyeljen arra, hogy a csavarfejek ne emelkedjenek ki a panel hátoldalán a fogantyú felszerelésekor.

7 Utmutatások a mosogatógép telepítéséhez

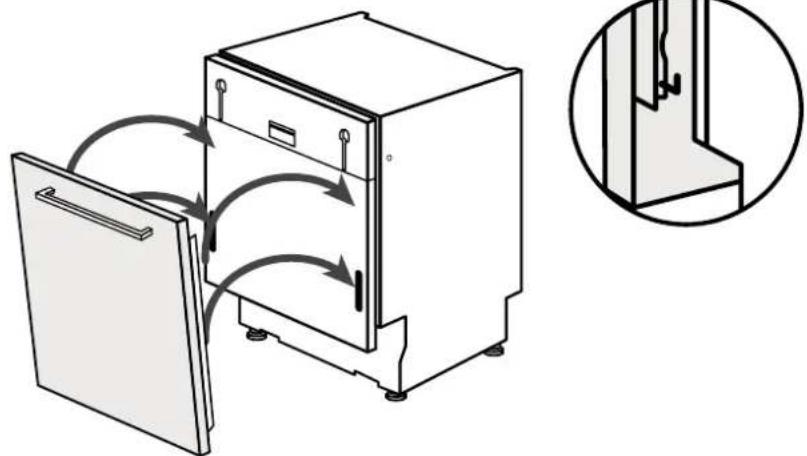

7.9 A panel felszerelése

1.

Rögzítse a panelt a mosogatógéphez;

Rögzítse a panelt a mosogatógép alsó részéhez;

3.

Rögzítse a panelt a mosogatógép felső részéhez;

7.9 A panel felszerelése

4.

Nyissa ki a mosogatógép ajtaját, miközben tartja a konyhapanel alsó részét, majd csavarja ki az alsó csavarokat;

Győződjön meg arról, hogy a panel teljesen be van helyezve; rögzítse a konyhapanelt a mosogatógéphez a mellékelt csavarokkal.

7 Utmutatások a mosogatógép telepítéséhez

FIGYELEM: Csatlakoztassa most a mosogatógépet a víz- és elektromos hálózathoz a 8. fejezet utasításainak megfelelően.

7.10 A gép rögzítése a konyhához

Utasítások a mosogatógép szomszédos szekrények oldalához való rögzítéséhez.

⚠ FIGYELEM: Ha nem tudja oldalirányban rögzíteni a mosogatógépet, használja a mellékelt konzolokat, és rögzítse a munkalaphoz; legyen óvatos, ha a munkalap anyaga nem fa.

8 Csatlakozás a víz- és elektromos hálózathoz

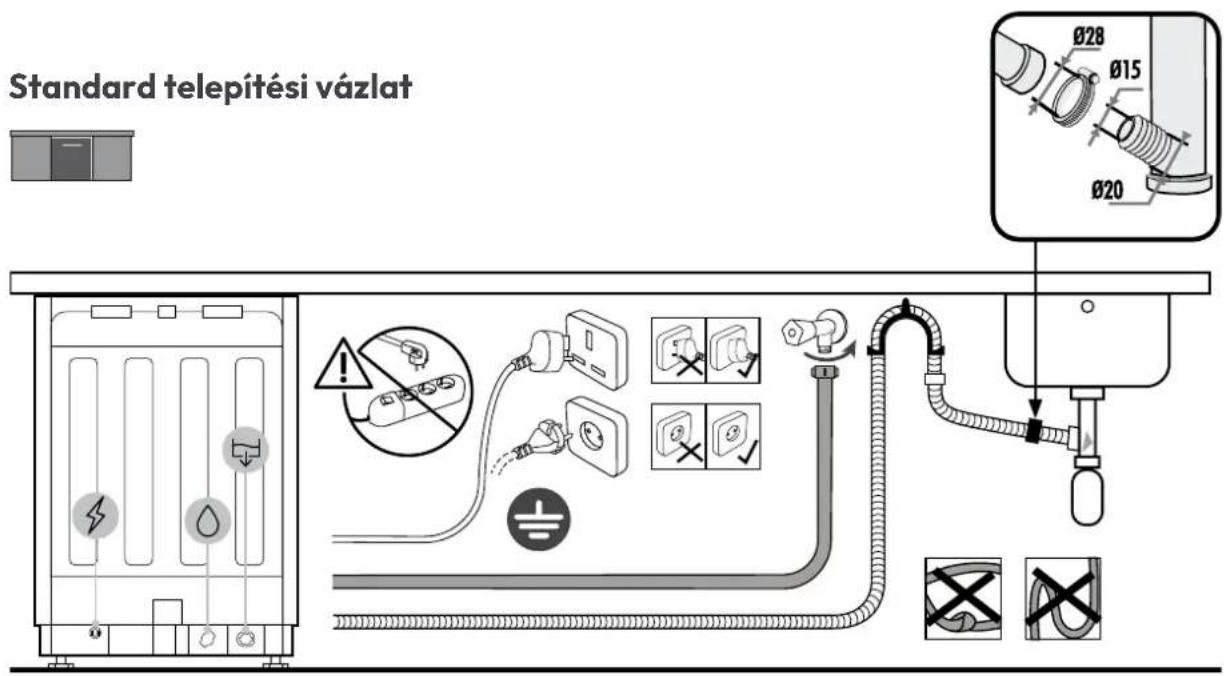

8.1 Csatlakozási diagram

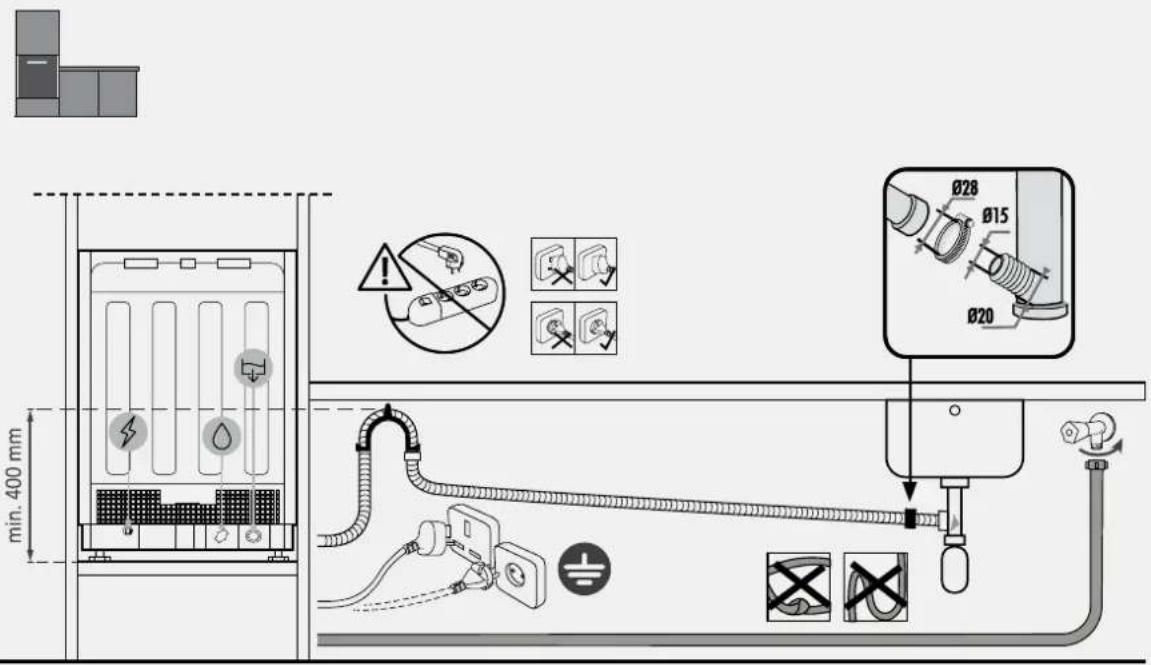

Oszlopos telepítési vázlat

FIGYELEM: Győződjön meg róla, hogy a víznyomás 0,08 és 1 Mpa között van.

8.2 Biztonsági eszközök

Minden mosogatógép túlfolyás elleni biztonsági berendezéssel van felszerelve, amely meghibásodás esetén, ha a vízszint meghaladja a normális értéket, automatikusan leállítja a víz beáramlását és/vagy eltávolítja a felesleget.

További részletekért tekintse meg a Felhasználói kézikönyvet.

Átadás a felhasználónak

9

A telepítés végén:

• Tájékoztassa a felhasználót az alapvető funkciókról;
• Tájékoztassa a felhasználót a használat és kezelés biztonságával kapcsolatos minden lényeges szempontjáról;
• Adja át a felhasználónak a tartozékokat és a használati és szerelési utasításokat gondos megőrzésre.

A telepítés végén távolítsa el a védőfóliát, a szalagot és az összes többi csomagolóanyagot, majd vegye ki a mellékelt tartozékokat a mosogatógép belsejéből.

Megjegyzés: A termék tényleges megjelenése a választott modelltől függ.

Mosogatógép szétszerelése

10

• Válassza le a terméket az elektromos és vízhálózatról;
  • Csavarja ki a rögzítőcsavarokat;
• Emelje meg kissé a terméket, majd húzza ki teljesen;
• Ez a termék nem károsítja a bútort, amely új készülékkel is használható.
