HI 4C6F0S-80 - Bulaşık makinesi HOOVER - Ücretsiz kullanım kılavuzu

Ürün tipi	Ankastre bulaşık makinesi
Marka	Hoover
Model	HI 4C6F0S-80
Kurulum	Kalifiye bir teknisyen tarafından, mutfak dolabına ankastre olarak
Ayarlanabilir yükseklik	818 mm’den 898 mm’ye kadar
Genişlik	600 mm (standart)
Derinlik	570 mm (standart)
Gerekli su basıncı	0,08 MPa ile 1 MPa arası
Elektrik beslemesi	230 V / 50 Hz (standart tip, etiketi kontrol edin)
Maksimum mutfak paneli ağırlığı	9 kg
Güvenlik cihazı	Otomatik taşma önleyici
Seviye ayarı	Ön ve arka ayaklar ayarlanabilir
Bakım	Filtreleri düzenli olarak temizleyin, kullanım kılavuzuna bakın
Onarılabilirlik	Hoover satış sonrası servisinden temin edilebilir parçalar
Genel bilgiler	Kurulum ve kullanım kılavuzu sağlanır, birden çok dilde mevcuttur

Sık sorulan sorular - HI 4C6F0S-80 HOOVER

Bulaşık makinesini ocak altına kurabilir miyim?

Hayır, bulaşık makinesini ocak altına kurmak kesinlikle yasaktır. Güvenlik mesafelerine uyduğunuzdan emin olun.

Sabitleyebileceğim mutfak panelinin maksimum ağırlığı nedir?

Mutfak panelinin maksimum ağırlığı 9 kg'dır. Paneliniz daha ağırsa müşteri hizmetleriyle iletişime geçin.

Bulaşık makinesinin yüksekliği nasıl ayarlanır?

Yükseklik, ön ve arka ayaklar aracılığıyla ayarlanır. Cihazı eğin, arkadaki ayağı önden ayarlayın, ardından ön ayakları ayarlayın. Yükseklik 818 mm ile 898 mm arasında değişebilir.

Hangi su basıncı gereklidir?

Su basıncı 0,08 MPa ile 1 MPa arasında olmalıdır. Bağlantıdan önce tesisatınızı kontrol edin.

Su taşması durumunda ne yapmalıyım?

Bulaşık makinesi, anormal seviyede su akışını otomatik olarak kesen bir taşma önleme cihazı ile donatılmıştır. Sorun devam ederse bir teknisyenle iletişime geçin.

Kurulum için bir profesyonele mi başvurmalıyım?

Evet, kurulum güvenlik ve uygunluğu sağlamak için kalifiye bir teknisyen tarafından yapılmalıdır. Yanlış kurulum garantiyi geçersiz kılar.

Bulaşık makinesini ankastre yapmadan kullanabilir miyim?

Hayır, cihaz bir mutfak dolabına ankastre edilmelidir. Ankastre olmayan kullanım yaralanma ve yanma riskleri taşır.

Mutfak paneli bulaşık makinesine nasıl sabitlenir?

Kılavuzda açıklanan adımları izleyin: bitişik kapılar arasındaki mesafeyi ölçün, verilen delme şablonunu kullanın, ardından paneli verilen vidalarla sabitleyin. Panelin iyice yerleştirildiğinden emin olun.

Kurulum hatalıysa garanti geçerli midir?

Hayır, hatalı kurulum, uygun olmayan kullanım veya yanlış bağlantı durumunda garanti geçersiz olur.

Kullanım kılavuzunu nereden indirebilirim?

Kılavuzu PDF formatında notice-facile.com gibi sitelerden indirebilir veya dilinizi seçerek e-posta ile talep edebilirsiniz.

KULLANIM KILAVUZU HI 4C6F0S-80 HOOVER

Bu kurulum el kitabı, bu ürünleri entegre edecek mutfak üreticileri için hazırlanmıştır. Güvenliği sağlamak ve en iyi sonuçları elde etmek için bu el kitabını, güvenlik talimatları da dahil olmak üzere, dikkatlice okuyun ve gelecekteki referanslar için saklayın. Kuruluma başlamadan önce, tamir gerektirebileceği durumlarda ihtiyaç duyulabileceği için seri numarasını not edin. Nakliye sırasında herhangi bir hasar olup olmadığını kontrol edin ve kullanım öncesinde şüpheye düşerseniz bir teknisyene danışın. Tüm ambalaj malzemelerini her zaman çocukların erişemeyeceği bir yerde tutun.

Not: Bu belgede yer alan özellikler ve görseller yalnızca bilgilendirme amaçlıdır ve önceden haber verilmeksizin değiştirilebilir.

İçindekiler

1 Kurulum için güvenlik uyarıları p.2-3 2 Bulaşık makinesi nereye kurulmalı p.3 3 Bulaşık makinesi boyutları p.4-5 4 Adım adım kurulum videosu p.6 5 Kurulum araçları p.6 6 Gömme ölçüleri p.7

7 Bulaşık makinesi kurulumu ile ilgili talimatlar p.8 - 17

7.1 Buhar bandının montajı 7.2 Yükseklik ayarı 7.3 Arka ayağın ayarlanması 7.4 Ön ayakların yüksekliğinin ayarlanması 7.5 Eğim ayarı 7.6 Gömme bölmeye yerleştirme 7.7 Ön ayakların sabitlenmesi 7.8 Panelin hazırlanması 7.9 Panelin montajı 7.10 Makinenin mutfağa sabitlenmesi

8 Su ve elektrik şebekesine bağlantı p.18 - 19

8.1 Bağlantı diyagramı 8.2 Güvenlik cihazları

9 Kullanıcıya teslimat p.19

10 Bulaşık makinesinin sökülmesi p.19

1 Kurulum için güvenlik uyarıları

Ürünün kurulumuna başlamadan önce bu talimatları okuyun. Güvenliğiniz bizim için çok önemlidir. Ürünü kullanmadan önce bu bilgileri dikkatlice okuyun.

- Kurulum, kurulumun yapılacağı ülkenin yürürlükteki yasalarını ve üretici talimatlarını bilen ve bunlara uyan kalifiye bir teknisyen tarafından yapılmalıdır;

- Kurulum hatalarından kaynaklanan arızaları gidermek için üreticinin yardımı gerekiyorsa, bu yardım garanti kapsamına girmez;

- Cihazı çalıştırmadan önce ambalaj malzemesini çıkarın;

- Ürünü ambalajından çıkardıktan sonra hasarlı olmadığından emin olun ve herhangi bir sorun durumunda kurulumdan önce teknik servise başvurun; ürünü elektrik ağına bağlamayın;

- Hasarlı bir ürün kısa devreye, elektrik çarpmasına, yangın tehlikesine ve diğer tehlikelere neden olabilir;

- Ambalajın içinde aksesuarlar veya eşlik eden malzemeler (vidalı poşetler, belgeler, broşürler vb.) olup olmadığını kontrol edin ve varsa çıkarıp saklayın;

- Hatalı kurulum, insanlara, hayvanlara veya eşyalara zarar veya yaralanmaya neden olabilir. Üretici, bu tür zarar veya yaralanmalardan sorumlu tutulamaz;

- Güvenli kullanım yalnızca kurulum bu talimatlara uygun olarak doğru şekilde yapıldığında garanti edilir. Hatalı kurulumdan kaynaklanan hasarlarda sorumluluk kurulum yapan kişiye aittir;

- Kurulum sırasında cihaz elektrik şebekesine bağlı olmamalıdır;

- Kurulum sırasında kesik yaralanmalarını önlemek için koruyucu eldiven kullanılması önerilir;

- Hatalı kurulum, cihazın kurcalanması veya uygun olmayan bağlantı durumunda ürün garantisi geçersiz olur;

- Ürünün güç kablosunun montajdan sonra erişilebilir olmadığından emin olun;

- Kurulumdan sonra güç kablosu, mutfak bileşenlerinin hareketli parçalarıyla (örneğin bir çekmeceyle) temas etmemeli ve mekanik zorlanmalara maruz kalmamalıdır;

- Ürünün son kullanıcıya tesliminde, teknisyen ürünün doğru şekilde kurulduğundan emin olmalıdır;

- Ürünü, ön panel tamamen monte edilmeden elektrik ağına bağlamayın. Aksi takdirde elektrik çarpması riski olabilir;

- Taşıma sırasında dikkatli olun, ürün ağırdır;

- Kuruluma başlamadan önce, bu kılavuzda yer alan talimatlarla karşılaştırarak yerleşik bölmenin tüm ölçülerini kontrol edin. Kapının, kontrol panelinden yüksek olsa bile, diğer mobilya kapılarıyla hizalanabileceği unutmayın;

• Kurulum alanının sabit ve sağlam olduğundan emin olun;
• Kurulum kitinde verilen koruyucu filmi tezgah altına ve çevredeki mobilyalara uygulayın. Bu film mobilyaları nemden korur;
• Ürünü açarken ve kapatırken dikkatli olun;
• Yanlış kurulum ürünün devrilmesine neden olabilir;
• Ürün düzgün çalışması için dengede olmalıdır, aksi takdirde kapı düzgün kapanmaz ve sıcak buhar dışarı çıkabilir.

Bulaşık makinesi nereye kurulmalı

2

• Bu ürünü kapalı, örtülü, kuru ve iyi havalandırılmış bir ortamda kurun ve kullanın;
• Ürünü açık hava koşullarına maruz kalan alanlara kurmayın;
• Ürünü bir elektrik prizinin yakınına monte edin;
• Ürünü yalnızca gömme bir alana yerleştirilmişse kullanın, aksi takdirde yaralanma ve yanık riski vardır;
• Bulaşık makinesini ocak altına kurmayın;
• Ürünü ısı kaynaklarının (radyatörler, sobalar vb.) yakınına kurmayın;
• Ürünü halılar veya benzeri yüzeyler üzerine koymayın;
• Ürünü temiz, düz ve sağlam bir yüzeye yerleştirin.

3 Bulaşık makinesi boyutları

Boyutlar mm cinsindendir

Ürünün önden aksonometrik görünümü

Mutfak kapılı önden aksonometrik görünüm

⚠ DİKKAT: mutfak paneli 9 kg'dan ağırsa, müşteri hizmetleriyle iletişime geçin.

Boyutlar mm cinsindendir

Arka görünüm

Sidovy

4 Adım adım kurulum videosu

Ürünün kurulum videosunu QR Kodunu taratarak izleyebilirsiniz:

veya aşağıdaki linke tıklayarak

5 Kurulum araçları

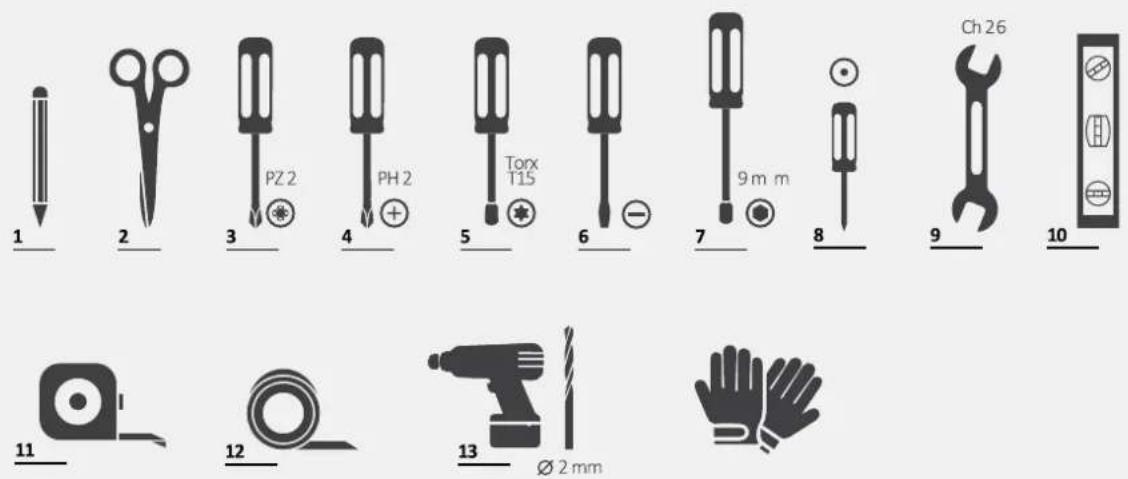

Gerekli aletler

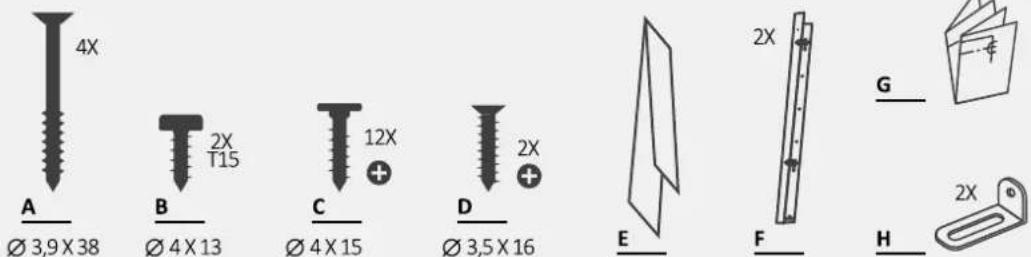

Ürünle birlikte verilen aletler

Boyutlar mm cinsindendir

Aksonometrik görünüm

A

⚠ DİKKAT: Bulaşık makinesinin minimum yüksekliği 818 mm'dir; bu durumda mutfak kapısıyla zemin arasındaki mesafe 90 ile 120 mm arasında olmalıdır. Bulaşık makinesi yükseltilirse (maks. 898 mm), bu mesafe de orantılı olarak artmalıdır, maksimum 170 ile 200 mm arasında.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.1 Buhar bandının montajı

Tezgahın altına ve bitişik dolapların yanlarına şerit uygulayın.

1.

2.

Bulaşık makinesini arka kısmını yaklaşık 10 cm kaldırarak eğin.

7.3 Arka ayağın ayarlanması

Makinenin önünden arka ayağın yüksekliğini belirtildiği gibi ayarlayın.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.4 Ön ayakların yüksekliğinin ayarlanması

Ön ayaklar üzerinde doğrudan hareket edin. Gerekirse bulaşık makinesini hafifçe kaldırın.

Bulaşık makinesini dikey ve yatay düzleme göre hizalayın.

7.6 Gömme bölmeye yerleştirme

Bulaşık makinesini gömme yuvasına yerleştirin ve ölçüleri ile toleransları kontrol edin.

7.7 Ön ayakların sabitlenmesi

Tüm ölçüler kontrol edildikten sonra, ön ayaklar zamanla gevşememesi için kalıcı olarak sabitlenmelidir. Bu işlem mutfak paneli takıldıktan sonra da yapılabilir.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.8 Panelin hazırlanması

1.

Bitişik kapakların üst kenarı ile bulaşık makinesi arasındaki mesafeyi ölçün;

Ölçümü mutfak paneline aktarın ve merkezi belirleyin;

3.

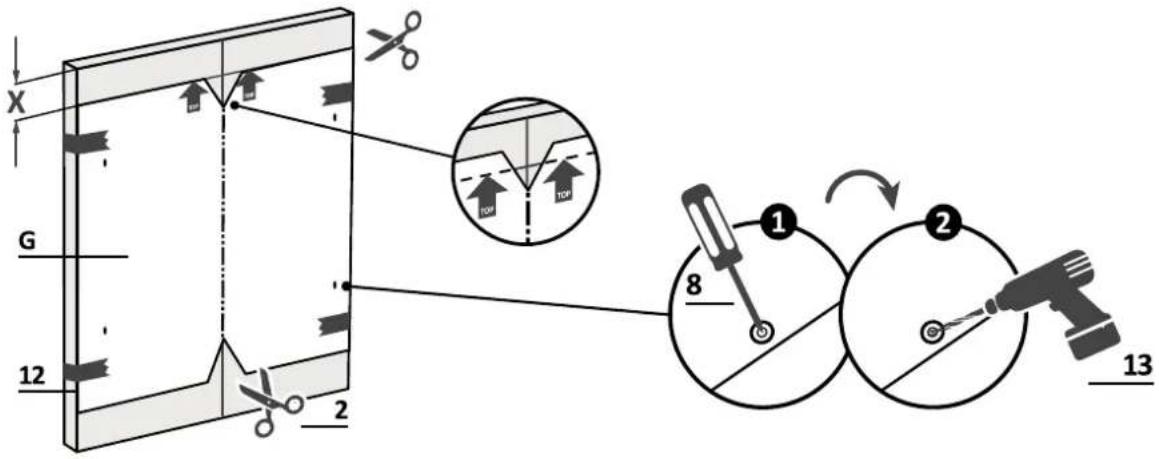

Delme şablonunu uygulayın ve verilen talimatları izleyin;

7.8 Panelin hazırlanması

4.

Şablonu çıkarın ve aksesuarları takın.

⚠ DİKKAT: Kolu monte ederken vidaların başlarının panelin arka yüzeyinden dışarı çıkmamasına dikkat edin.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.9 Panel montajı

1.

Paneli bulaşık makinesine takın;

Paneli bulaşık makinesinin alt kısmına sabitleyin;

3.

Paneli bulaşık makinesinin üst kısmına sabitleyin;

Bulaşık makinesi kapısını açarken mutfak panelinin alt kısmını tutun, ardından alt vidaları sökün;

5.

Panelin tamamen yerleştiğinden emin olun; mutfak panelini birlikte verilen vidalarla bulaşık makinesine sabitleyin.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

⚠ DİKKAT: Bulaşık makinesini şimdi su ve elektrik şebekesine, 8. bölümdeki talimatlara uyarak bağlayın.

7.10 Makinenin mutfağa sabitlenmesi

Bulaşık makinesini bitişik dolapların yan tarafına sabitleme talimatları.

⚠ UYARI: Bulaşık makinesini yanlardan sabitleyemiyorsanız, verilen braketleri kullanarak tezgaha sabitleyin; tezgah malzemesi ahşap değilse dikkatli olun.

8 Su ve elektrik şebekesine bağlantı

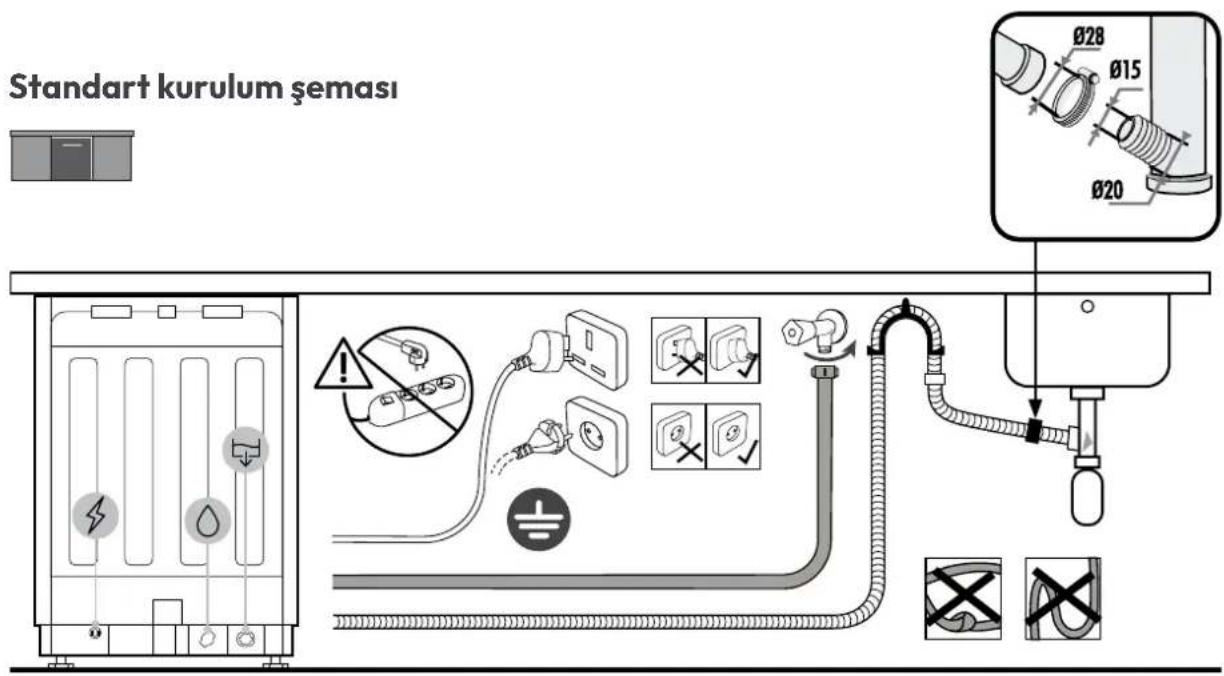

8.1 Bağlantı diyagramı

Sütun montaj şeması

UYARI: Su basıncının 0,08 Mpa ile 1 Mpa arasında olduğundan emin olun.

8.2 Güvenlik cihazları

Tüm bulaşık makineleri, arıza durumunda su seviyesi normalin üzerine çıkarsa su girişini otomatik olarak durduran ve/veya fazla suyu boşaltan taşıma önleyici güvenlik cihazı ile donatılmıştır.

Daha fazla bilgi için Kullanım Kılavuzuna bakınız.

Kullanıcıya teslimat

9

Kurulumun sonunda:

• Kullanıcıyı temel işlevler hakkında bilgilendirin;
• Kullanıcıyı güvenli kullanım ve elleçleme ile ilgili tüm önemli konular hakkında bilgilendirin;
• Kullanıcıya aksesuarları ve dikkatlice saklanması gereken kullanım ve montaj talimatlarını teslim edin.

Kurulumun sonunda koruyucu filmi, bandı ve diğer tüm ambalaj malzemelerini çıkarın ve bulaşık makinesinin içindeki verilen aksesuarları alın.

Not: Ürünün gerçek görünümü seçilen modele bağlıdır.

Bulaşık makinesinin sökülmesi

10

• Ürünü elektrik ve su şebekesinden ayırın;
• Montaj vidalarını sökün;
• Ürünü hafifçe kaldırın ve tamamen çıkarın;
• Bu ürün mobilyaya zarar vermez, mobilya yeni bir cihazla da kullanılabilir.
