Termék típusa	Vezeték nélküli excenter polírozógép
Márka	Flex
Modell	XCE 8 125 18.0-EC
Névleges feszültség	18 V
Akkumulátor típusa	Lítium-ion Flex AP 18.0 (2,5 Ah vagy 5,0 Ah)
Löket	8 mm
Üresjárati fordulatszám	280 - 430 ford/perc
Polírozó szerszám max. átmérője	160 mm
Szerszámbefogó	Öntapadó korong ∅ 125 mm
Tömeg (akkumulátor nélkül)	2,15 kg
Akkumulátor tömege	0,42 kg (2,5 Ah) / 0,72 kg (5,0 Ah)
Átlagos üzemidő	20 perc (2,5 Ah) / 40 perc (5,0 Ah)
Hangnyomásszint (LpA)	79,9 dB(A)
Hangteljesítményszint (LWA)	90,9 dB(A)
Kibocsátott rezgés (ah)	4,9 m/s²
Fordulatszám előválasztás	Beállító tárcsa
Túlterhelés elleni védelem	Automatikus leállítás túlmelegedés vagy túlterhelés esetén
Állandó üzem funkció	Reteszelőkapcsoló a kapcsolón
Porszűrő	Igen, eltávolítható tisztításhoz
Alkalmazási terület	Lakkozott felületek, bútorok, fémek professzionális polírozása
Karbantartás	A szellőzőnyílások és a szűrő rendszeres tisztítása; az öntapadó korong cseréje
Pótalkatrészek	Elérhetők a www.flex-tools.com oldalon
Védelmi osztály	IP X0 (nincs megadva, száraz beltéri használat)

Gyakran ismételt kérdések - XCE 8 125 18.0-EC Flex

Hogyan helyezzem be vagy cseréljem ki az akkumulátort?

Helyezze be a feltöltött akkumulátort a rekeszbe, amíg teljesen be nem rögzül. Eltávolításhoz nyomja meg az akkumulátor mindkét oldalán található kioldógombokat, és húzza hátrafelé. Ha nem használja, védje az akkumulátor érintkezőit.

Hogyan ellenőrizzem az akkumulátor töltöttségi szintjét?

Nyomja meg az akkumulátoron lévő gombot a LED kijelző bekapcsolásához. Az égő LED-ek száma jelzi a töltöttségi szintet. Ha egy LED villog, töltse fel az akkumulátort. Ha egy LED sem világít, az akkumulátor hibás.

Hogyan rögzítsem a polírozó szerszámot (szivacsot)?

Először vegye ki az akkumulátort. Középre igazítva helyezze a polírozó szerszámot az öntapadó korongra, majd nyomja rá erősen. Csak eredeti FLEX tartozékokat használjon. Ezután tegye vissza az akkumulátort, és járassa a gépet üresben 30 másodpercig, hogy ellenőrizze a kiegyensúlyozatlanság hiányát.

Hogyan állítsam be a polírozás sebességét?

Használja a készülék tetején található előválasztó tárcsát. Forgassa el a kívánt számra (1-től 6-ig). Az üresjárati fordulatszám 280 és 430 ford/perc között változik. Ezután nyomja meg a kapcsolót a kiválasztott sebesség eléréséhez.

Hogyan használjam az állandó üzem funkciót?

Nyomja meg és tartsa lenyomva a kapcsolót, majd tolja előre a reteszelőkapcsolót. Engedje el a kapcsolót. A leállításhoz röviden nyomja meg a kapcsolót, majd engedje el.

Mi a teendő a készülék túlmelegedése vagy túlterhelése esetén?

A gép automatikusan leáll. Kapcsolja ki, és hagyja lehűlni. A munka folytatásához kapcsolja be újra a készüléket. Ha a probléma továbbra is fennáll, csökkentse a terhelést vagy a használati időt.

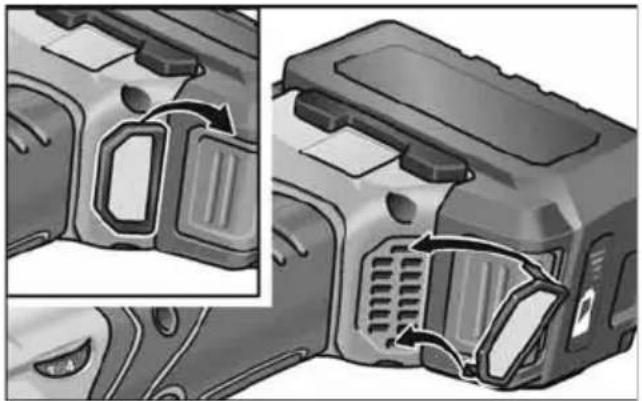

Hogyan tisztítsam és karbantartsam a polírozógépet?

Vegye ki az akkumulátort. Rendszeresen tisztítsa a szellőzőnyílásokat és a porszűrőt száraz sűrített levegővel. Tisztítsa meg a ház belsejét és a motort. A garanciaidő alatt ne csavarja ki a fogaskerékház csavarjait.

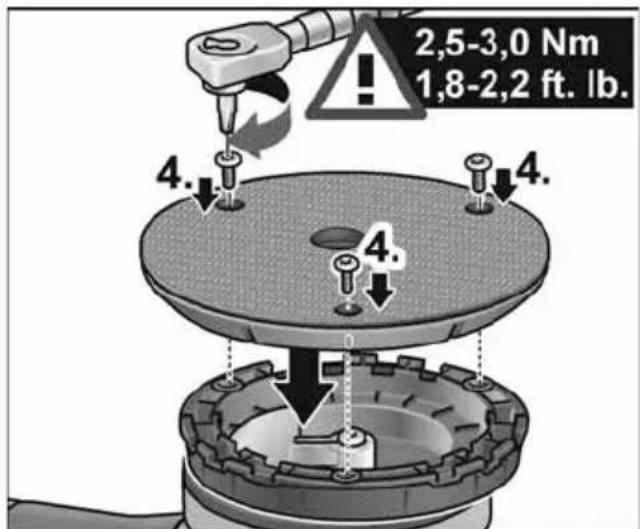

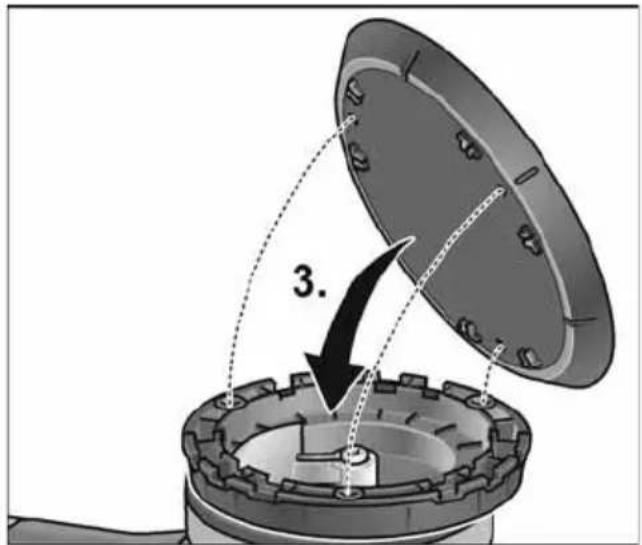

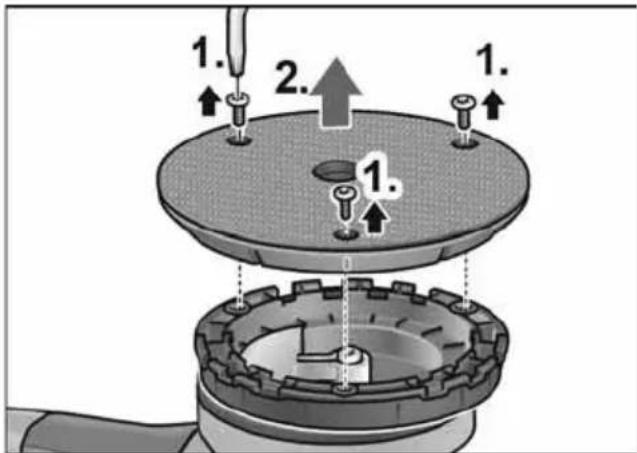

Hogyan cseréljem ki az öntapadó korongot?

Vegye ki az akkumulátort és a szivacsot. Fektesse a gépet az oldalára, lazítsa meg a Torx T20-as csavarokat, távolítsa el a régi korongot, tisztítsa meg a belső részt, helyezze be az új korongot a lyukak összeillesztésével, húzza meg a csavarokat 2,5-3 Nm nyomatékkal. Végezzen próbaüzemeltetést.

Milyen tartozékokat használhatok ezzel a polírozógéppel?

Kizárólag eredeti FLEX tartozékokat használjon, beleértve a polírozó szivacsokat, öntapadó korongokat és kompatibilis akkumulátorokat. További információkért tekintse meg a FLEX katalógust vagy a www.flex-tools.com weboldalt.

Hogyan ártalmatlanítsam az akkumulátort vagy a készüléket élettartama végén?

Ne dobja az elektromos készülékeket vagy az akkumulátorokat a háztartási hulladékba. Az európai irányelvnek megfelelően vigye vissza őket egy gyűjtőhelyre újrahasznosítás céljából. Tegyen az akkumulátort használhatatlanná teljes lemerítéssel, mielőtt eltávolítaná.

HASZNÁLATI ÚTMUTATÓ XCE 8 125 18.0-EC Flex

Használt szimbólumok ..... 171

Szimbólumok a készüléken ..... 171

Az Ön biztonsága érdekében ..... 171

Zaj és vibráció ..... 174

Müszaki adatok 175

Az első pillantásra ..... 176

Használati útmutató 177

Karbantartás és ápolás ..... 180

Ártalmatlanítási tudnivalók 182

C€-Megfelelőség 182

Felelősség kizárása 182

Használt szimbólumok

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.

VIGYÁZAT!

Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.

MEGJEGYZÉS

Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.

Szimbólumok a készüléken

Üzembe helyezés előtt olvassa el a kezelési útmutatót!

Hordjon védőszemüveget!

Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd az 182)!

Az Ön biztonsága érdekében

FIGYELMEZTETÉS!

A polírozó készülék használata előtt feltétlenül olvassa el:

• ezt a kezelési útmutatót,
• az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudni-valók” részt a mellékelt füzetben (iratszám: 315.915),
• a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
  Ez a polírozó készülék a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. A polírozót csak

– rendeltetés szerinti célokra és
– kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell háritani.

Rendeltetésszerű használat

Ennek a kézzel vezetett excenter polírozónak a rendeltetése

– ipari és kézműipari célú használat,

– bármilyen polírozás, pl. járművek lakkozásának, bútor, fémfelületeknek stb. polírozása polírszivacsokkal,

– amelyeknek legalább 500 ford./perc a megengedett fordulatszáma.

Biztonsági útmutatások polírozáshoz

FIGYELMEZTETÉS!

Olvasson el és nézzen meg minden biztonsági útmutatást és utasítást, ábrát és specifikációt, ami az elektromos kéziszerszámmal kapcsolatos. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.

■ Ezt az elektromos szerszámot polírozó-ként kell alkalmazni. Figyelembe kell venni a készülékkel együtt kapott vala-mennyi biztonsági útmutatást, utasítást, ábrát és adatot. Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tűz és/vagy súlyos sérülés történhet.
■ Az elektromos szerszám nem alkalmas csiszolásra, homokpapiros csiszolásra, drótkefével és vágókoronggal végzett munkára. Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.
■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat. Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat.
- Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.
■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak. A rosszul méretezett betétszerszá-mokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.
■ A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítségével befogásra kerülő betétszerszámok esetén a betétszerszám furatátmérőjének pontosen meg kell felelnie a karima befogási átmérőjének. Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.
■ Nem szabad sérült betétszerszámokat használni. Vizsgálja meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzotte le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy

mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon. A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.

■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget.
Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecskéket távol tartja Öntől. A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szürnie az alkalmazásnál keletkező port.
Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.

■ Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek.

Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.

A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.

■ A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melynél a betétszerszám rejtett áramvezetékeket érhet.

Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.

■ Soha ne rakja le az elektromos szerszá-mot, mielőtt a betétszerszám teljesen meg nem állt.
A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.
■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzöréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében.
A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszá- mokat, melyekhez folyékony hűtőanyag szükséges.
Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat.

Visszarúgás és megfelelő biztonsági útmutatás

Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében.

Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza. Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben. Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat.

A csiszolókorong ekkor a kezelőszemély felé vagy tőle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek. A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye.

Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható.

■ Tartsa erősen az elektromos szerszá-mot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.
A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.

■ Soha ne közelítse kezét forgó betétszerszámok felé.

A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.

■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog. A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokko-lódás helyén.

Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszá- mok a munkadarabról visszapattanjanak vagy ott megszoruljanak.

A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.

■ Nem szabad láncos vagy fogazott fűrészlapot használni.

Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.

Különleges biztonsági útmutatások a polírozáshoz

■ Ne engedjen laza részeket a polírozó burkolathoz, ez különösen vonatkozik a rögzítő zsinórokra. Helyezze el vagy rövidítse le a rögzítő zsinórokat. A laza, a szerszámmal együtt forgó rögzítő zsinórok megragadhatják az Ön ujjait, vagy beakadhatnak a munkadarabba.

Zaj és vibráció

MEGJEGYZÉS

Az A értékelésű zajszint értékei, valamint a rezgés súlyozott négyzetes középértékei a „Műszaki adatok” táblázatban találhatók. A zaj- és rezgésértékeket az EN 62841-nek megfelelően állapították meg.

VIGYÁZAT!

A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.

MEGJEGYZÉS

A jelen utasításokban megadott rezgés- és zajkibocsátási értékek mérése megfelel az EN 62841 szabványban szabályozott mérési eljárásnak és használható az elektromos szerszámok egymással való összehasonlításához. Az értékek alkalmasak a terhelés előzetes megbecsülésére is. A megadott szint az elektromos kéziszerszám fő alkalmazási területeit reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő betétszerszámokkal vagy nem elegendő karbantartással használják, a zaj- és rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a terhelést a munkavégzés teljes időtartama alatt. A terhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék kikapcsol, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a terhelést a munkavégzés teljes időtartama alatt. Hozzon kiegészítő biztonsági óvintézkedéseket a kezelő rezgések elleni

védelmében, pl.: elektromos kéziszerszám és a betétszerszámok karbantartása, kezek melegen tartása, munkafolyamatok megszervezése.

VIGYÁZAT!

85 dB(A) hangnyomás fölött hallásvédőt kell hordani.

Műszaki adatok

		XFE 15 125 18.0-ECXFE 15 150 18.0-EC	XCE 8 125 18.0-EC
Készülék típusa Excenter polírozónak
Névleges feszültség V 18
Akkumulátor		AP 18.0/2,5AP 18.0/5,0
Szerszámtartó		Tapadótányér∅ 125/150	Tapadótányér∅ 125
Szerszám ∅ max. mm 160
Löket mm 15 8
Üresjárati fordulatszám ford./perc	4.600-7.600	280-430
Tömeg a „01/2003 EPTA-eljárás” szerint(akkumulátor nélkül)	kg 2,1 2,15
- AP 18.0/2,5 Ah-sakkumulátor tömege- AP 18.0/5,0 Ah-sakkumulátor tömege	kg	0,42
	kg	0,72
Átlagos akkumulátor-üzemidő(a fordulatszám, szerszámát-mérő, terhelés stb. függvényé-ben)- AP 18.0/2,5- AP 18.0/5,0	min	20
	min	40
A értékelésű zajszint az EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció“):
Hangnyomásszint LpA	dB(A) 73,2	79,9
Hangteljesítményszint LWA	dB(A)	84,2	90,9
Bizonytalanság K db		2,5
Súlyozott négyzetes rezgés-középérték az EN 62841 szabványnak megfelelően(lásd „Zaj és vibráció“):
Emissziós érték ah	m/s 2	7,2	4,9
Bizonytalanság K	m/s 2	0,5	1,5

Az első pillantásra

levegő-kilépővel és a forgásirány nyilával.

2 Hajtásfej *

3 Állítókerék a fordulatszám előválasztásához

4 Reteszelő fej

Tartós üzemben reteszelve tartja a kapcsolót (5).

5 Kapcsoló

Be- és kikapcsoláshoz, valamint a megválasztott fordulatszámig való felpörgetéshez.

6 Szürőburkolat

7 Nyílás az akkumulátor behelyezéséhez

8 Típustábla

12 Az akku kioldógombja

13 Az akku állapotjelzője

Torx csavarkulcs T20 *

Használati útmutató

FIGYELMEZTETÉS!

Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.

Üzembe helyezés előtt

Csomagolja ki a polírozót, és vizsgálja meg a szállítmányt a teljességére és a szállítási károkra vonatkozóan.

MEGJEGYZÉS

Az akkuk a szállítás során nincsenek teljesen feltöltve. Az első használat előtt az akkukat teljesen fel kell tölteni. Ehhez lásd a töltőberendezés kezelési útmutatóját.

Az akku behelyezése/cseréje

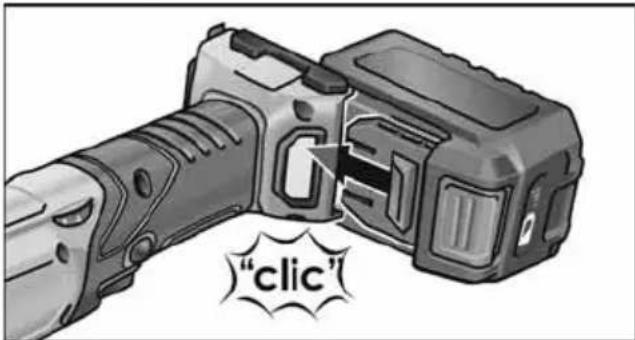

■ A töltött akkut teljesen nyomja be az elektromos szerszámba, míg kattanással nem rögzül.

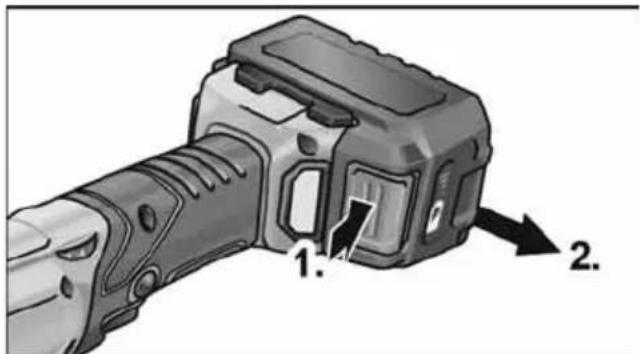

■ A kivételhez nyomja meg a kioldó gombot (1.), és húzza ki az akkut (2.).

VIGYÁZAT!

Ha nem használja, védje az akkumulátor érintkezőit. A meglazult fém alkatrészek az érintkezők rövidzárlatát okozhatják, robbanás- és égésveszély jön létre!

Az akku töltési állapota

■ A gomb megnyomásával az akku LED-es állapotkijelzőjén ellenőrizhető az akku töltési állapota.

Ha a LED-ek egyike villog, az akkut fel kell tölteni. Ha a gomb megnyomásakor egy LED sem világít, akkor az akku hibás és ki kell cserélni.

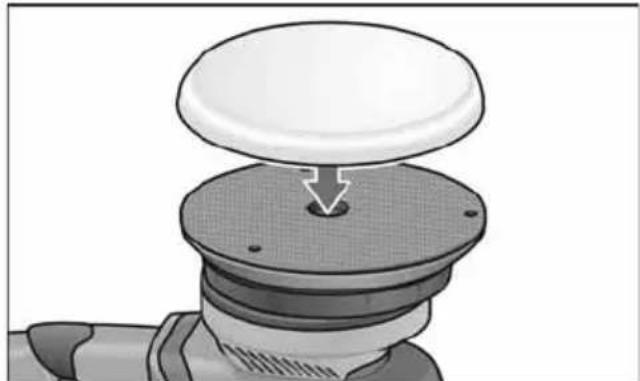

Szerszám rögzítése vagy cseréje

■ Vegye ki az akkut.

■ Szemmérték szerint központosítva szorítsa rá a polírozó eszközt a tapadótányérra. Csak hibátlan polírozó szerszámot használjon.
■ Helyezze be az akkut.
■ A polírozót bekapcsolni (reteszelés nélkül), és kb. 30 másodpercig forogni hagyni. Ellenőrizze a kiegyensúlyozatlanságát és a rezgéseit.
■ A polírozót kikapcsolni.

Megjegyzések a szerszámok rögzítéséhez

VIGYÁZAT!

A szerszámot központosan rögzítse a szerszámtartóra. Kiegyensúlyozatlanságok miatt károsodhat a készülék. Romolhat a munka eredménye.

MEGJEGYZÉS

Ennél a modellnél az eredeti FLEX tartozékot használja. Ha nem az eredeti FLEX tartozékot használja, akkor a polírozás eredménye rosszabb lehet, a rezgés megnőhet, és nagyobb kopás, vagy a készülék károsodása lehet a következmény.

Tudnivalók a szivacs kopásáról

MEGJEGYZÉS

Általánosságban a szivacs kopása szabadonfutó excenteres polírozásnál nagyobb, mint a rotációs polírozóknál vagy kényszerhajtású excenteres polírozóknál. A hajtás miatt ez a kopás nem a szivacs külsején, hanem a szivacs magjában következik be. Minél erősebb/hosszabb a cellaszerkezet igénybevétele, és ezáltal károsodása, annál gyorsabban jön létre a súrlódási hő, és ennek következtében a károsodás.

Az ilyen kopás kívülröl nem látszik a szivacson. Ilyenkor csak az időben elvégzett csere és leselejtezés segít a készülék felforrósodás miatti károsodásának elkerülése érdekében.

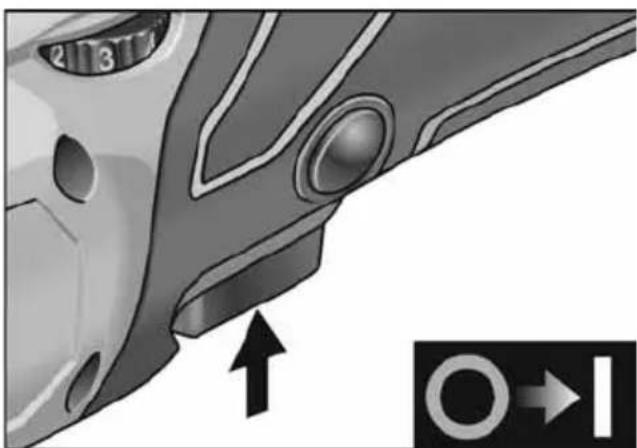

Be- és kikapcsolás

Rövid idejű üzem reteszelés nélkül

■ A kapcsolót megnyomni és nyomva tartani.
■ Kikapcsoláshoz engedje fel a kapcsolót.

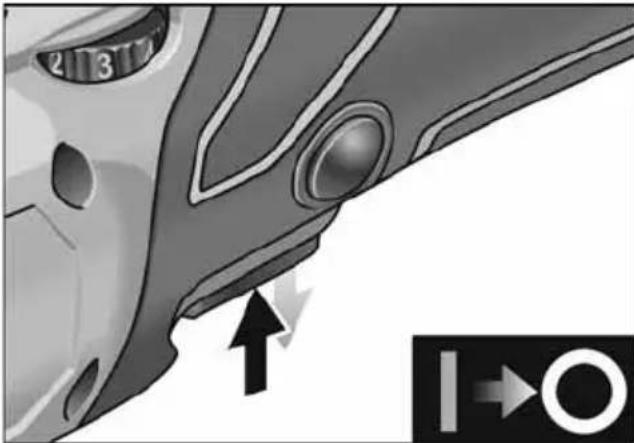

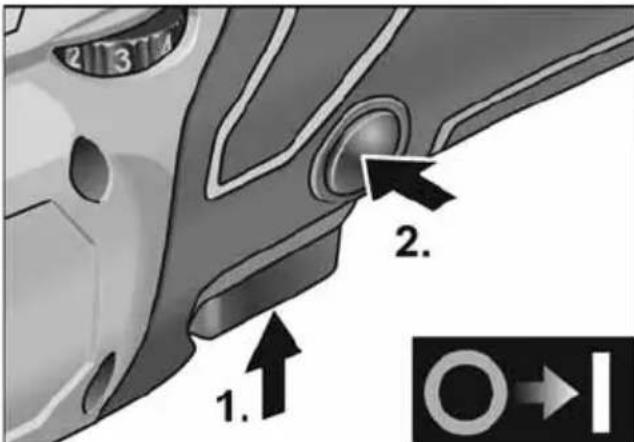

Tartós üzem reteszeléssel

Kikapcsolás/az akkumulátor eltávolítása

– Kapcsolja ki az elektromos szerszámot.
– Kapcsolja be újból az elektromos szerszá- mot.

■ A kapcsolót megnyomni és nyomva tartani (1.).
■ A beugrasztáshoz tartsa nyomva a beugrasztó gombot (2.), és engedje fel a kapcsolót.

■ Kikapcsoláshoz nyomja meg röviden a kapcsolót, és engedje fel.

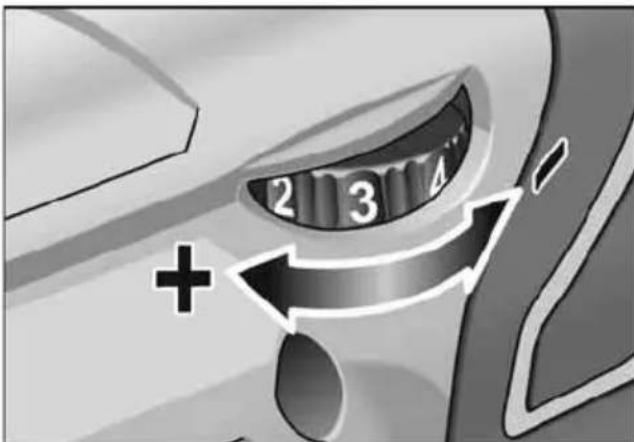

Fordulatszám előválasztása

■ Az üzemi fordulatszám beállításához állítsa az állítókereket a kívánt értékre.
■ A kapcsoló óvatos nyomásával a készüléket az előre megválasztott fordulatszámág felpörgetni.

i MEGJEGYZÉS

Tartós üzemben túlterhelés vagy túlmelegedés esetén a készülék lekapcsol. A munkavégzés folytatásához kapcsolja ki, majd újra be a készüléket.

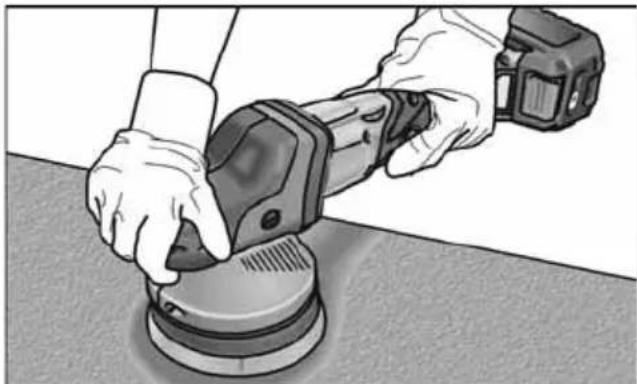

Munkákra vonatkozó megjegyzések

VIGYÁZAT!

A polírozó a kikapcsolását követően rövid ideig még forog.

i MEGJEGYZÉS

Szerszámcsere után (pl. gyapjúbőr polírszivacs helyett) a súlykülönbség miatt erősebb rezgések léphetnek fel. Az állítókerékkel úgy módosítsa a fordulat-számot, hogy csökkenjen a rezgés.

– A gépet a polírozandó felületre való felhelyezése előtt kapcsolja be, és várja meg a beállított fordulatszám elérését.

– A csiszológépet nyomás nélkül, körkörös, egymást átfedő mozdulatokkal mozgassa a csiszolandó felületen, hogy jó csiszolóteljesítményt érjen el és a szerszám élettartama hosszú maradjon.

– Polírpaszta használata esetén minden egyes pasztához a saját szerszámát használja.

A gyártómű termékeiről a www.flex-tools.com címen talál további tudnivalókat.

Töltőkészülék

4 Az akku töltési állapotának kijelzője

5 Hálózati kábel hálózati csatlakozóval

A CA 10.8/18.0 töltőkészülék rendeltetésszerűen az alábbi típusú FLEX-akkuk töltésére szolgál:

- AP 10.8 (2,5 Ah),

- AP 18.0 (2,5 Ah),

- AP 10.8 (5,0 Ah),

- AP 18.0 (5,0 Ah).

Az akku hosszú élettartamával kapcsolatos tanácsok

VIGYÁZAT!

- Az akkut soha ne tárolja 0 °C alatti vagy 55 °C feletti hőmérsékleten.

- Az akkukat ne töltse magas páratartalmú környezetben vagy magas környezeti hömérsékleten.

- Ne fedje le az akkukat és a töltőkészülékeket a töltés során.

- A töltés befejezésekor a töltőkészüléket húzza ki a konnektorból.

A töltési folyamat alatt az akku és a töltőkészülék felmelegedhet. Ez teljesen normális!

A lítium-ion akkumulátorok nem rendelkeznek memória effektussal. Ennek ellenére az akkukat a feltöltés előtt teljesen le kell meríteni, és a töltési folyamatot mindig teljesen be kell fejezni.

A hosszabb ideig nem használt akkukat részlegesen feltöltve, hűvös helyen tárolja.

A töltési folyamat

VIGYÁZAT!

A mellékelt töltőkészülékkel csak eredeti akkukat töltsön fel.

■ Csatlakoztassa a töltőkészülék hálózati csatlakozóját.

A kijelző háttérvilágítása 2 másodpercig világít, majd kialszik. Megjelenik az OK felirat.

■ Az akkut nyomja be teljesen, ütközésig a töltőkészülékbe.

– A kijelzön váltakozva látható a töltési folyamat hátra lévő időtartama (az akku teljes feltöltéséig), valamint a töltési folyamat grafikus megjelenítése.

– A kijelző háttérvilágítása narancs színű, ha az akku töltése 80% alatt van.

- Ha az akku töltési szintje eléri a 80%-ot, a kijelző zöld színre vált, és az OK felirat jelenik meg.

■ Ha az akku teljesen fel van töltve, a kijelzön a felirat jeleik meg.

A zöld háttérvilágítás kis idő múlva kialszik.

■ Vegye ki az akkut a töltőkészülékből.

■ Húzza ki a hálózati csatlakozót.

MEGJEGYZÉS

Ha az akku töltőkészülékbe való behelyezése után a kijelző villog, akkor az akku vagy a töltőkészülék hibás.

A kijelző lassan villog. A háttérvilágítás narancs színű.

Az akku túl meleg vagy túl hideg. A töltési folyamat elindul, amint az akku eléri a töltési hómérsékletét (0 °C...55 °C).

A kijelző gyorsan villog. A háttérvilágítás piros színű.

Vegye ki, majd helyezze be ismét az akkut. Ha a kijelzön ugyanazt látja, akkor az akku hibás. Cserélje ki vagy szakszervizben javíttassa meg az akkut.

Ha egy másik akkunál is ugyanez a hibaüzenet jelenik meg, akkor a töltőkészülék a hibás. Javíttassa meg a töltőkészüléket egy szakservizben.

Karbantartás és ápolás

FIGYELMEZTETÉS!

Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.

Tisztítás

■ A készüléket és a szellőzőnyílások előtti rácsot rendszeresen tisztítsa meg.
A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.
■ A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni.

■ Rendszeresen tisztítsa a porszűrőt.

Vegye le a porszüröt és fújja át száraz sürített levegővel.

Hajtómű

i MEGJEGYZÉS

A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.

Kopóalkatrészek cseréje

Csiszolótányér cseréje

■ Vegye ki az akkut.
■ Távolítsa el a polírszivacsot.
■ Fektesse a hátoldalára a gépet.

■ A csavarokat lazítsa meg és csavarja ki Torx csavarkulccsal (1.).
■ Vegye le a kopott csiszolótányért (2.).
■ Távolítsa el a szennyeződéseket a belső térben.

- Állítsa be a rögzítőlyukakat és szerelje fel az új csiszolótányért (3.).

■ Csavarja be a csavarokat és húzza meg öket Torx csavarkulccsal (4.). (Meghúzási nyomaték 2,5-3,0 Nm (1.8-2.2 ft. lb.))
■ Végezzen próbajáratást. Ellenőrizze a kiegyensúlyozatlanságot és a rezgéseket.

VIGYÁZAT!

A helytelen meghúzási nyomaték a készülék és a megmunkálandó felületek károsodását okozhatja.

Javítások

Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet.

Pótalkatrészek és tartozékok

MEGJEGYZÉS

Csak a FLEX által engedélyezett szerszámokat szabad használni.

További tartozékok, különösen szerszámok és polírozó segédeszközök, a gyártó cég katalógusaiban találhatók.

Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com

Ártalmatlanítási tudnivalók

FIGYELMEZTETÉS!

A leselejtezett elektromos kéziszerszámokat az ártalmatlanítás előtt tegye használhatatlanná:

• az elektromos hálózatról üzemelő elektromos kéziszerszámokat a hálózati kábel eltávolításával,
• az akkumulátorról üzemelő elektromos kéziszerszámokat az akku eltávolításával.

Csak az EU tagországai számára Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!

Az EK elhasznált elektromos és elektro- nikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.

Nyersanyag visszanyerése a hulladék ártalmatlanítása helyett.

A készülék, a tartozékok és a csomagolás környezetvédelmi szempontból megfelelő újrafelhasználásáról gondoskodni kell. A szelektív újrahasznosításhoz a műanyag alkatrészeket jelöléssel látták el.

FIGYELMEZTETÉS!

Az akkumulátorokat/elemeket nem szabad a háztartási szemétbe, tűzbe vagy vízbe dobni. Az elhasználódott akkukat nem szabad kinyitni.

Csak az EU tagországai számára:

A 2006/66/EK irányelv szerint a meghibásodott vagy elhasznált akkukat/elemeket újra kell hasznosítani.

MEGJEGYZÉS

Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!

C ∈-Megfelelőség

Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:

EN 62841, a 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint.

A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.

A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.

Obsah

Použité symboly 183
