HASZNÁLATI ÚTMUTATÓ VacPort DOMETIC

Szerelési és használati útmutató ..... 109

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata .....109
2 Biztonsági tudnivalók 110
3 Szállítási terjedelem 112
4 Rendeltetésszerű használat....112
5 A VacPort beszerelése ..... 113
6 A VacPort használata....114
7 Hibaelhárítás 114
8 A VacPort ápolása és tisztítása ..... 114
9 Szavatosság....115
10 Ártalmatlanítás. 115

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

2 Biztonsági tudnivalók

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• a termék mechanikai behatások és túlfeszültségek miatti sérülése
• a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

2.1 Általános biztonság

FIGYELMEZTETÉS!

• A készülék üzembe helyezése előtt ellenőrizze, hogy az üzemi feszültség és a hálózati feszültség egyezik-e (lásd az adattáblát).
• Ha a készüléken sérülések láthatók, akkor azt nem szabad üzembe helyeznie.
• A készüléken csak szakember végezhet javításokat. A szakszerűtlen javítások jelentős veszélyeket okozhatnak. Javítás esetén forduljon a vevőszolgálathoz.
• A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
• A készülékkel gyerekek nem játszhatnak.
• A gyermekek felügyeletével biztosítani kell, hogy ne játszhassanak a készülékkel.
• A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.
• Soha ne tegye ki a készüléket nedvességnek.
• Ne támasszon neki tárgyakat az elszívónyílásnak.

2.2 Biztonság a készülék üzemeltetése során

VIGYÁZAT!

• Ha karbantartási munkákat véget, húzza ki a központi porszívó hálózati csatlakozóját a konnektorból.
• Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.
• Soha ne használja a készüléket olyan helyiségekben, amelyekben tüzveszélyes anyagok vannak raktározva vagy éghető gázok képződtek. Ezeket a motorban keletkező szikrák meggyújthatják.
• Üzemeltetés közben a szívonyílásokat tartsa távol a szemtől, a fültől és az arctól. Ügyeljen rá, hogy a haj, a laza ruha és az ujjak ne kerüljenek be a készülék nyílásaiba, vagy a fogó alkatrészek közelébe.
• A készülék használata során tartsa a gyerekeket és állatokat biztonságos távolságban.
• Ne használja a készüléket nedves kézzel.

FIGYELEM!

- Ne szívjon fel

- n e d v e s a n y a g o k a t - oldószertartalmú, vagy maró hatású folyadékokat - forró, izzó, kemény, vagy hegyes tárgyakat, - mérgező anyagokat Ezek kárt tehetnek a készülékben vagy a szűrőben.

• Ne szívjon fel olyan nagy méretű tárgyakat, mint például hulladékpapírok, vagy kendők. Ezek eltömíthetik a porszívócsövet.
• Ha a motorszűrő szennyezett, meleg vízzel öblítse ki, vagy helyezzen be egy új szűrőt. Csak teljesen száraz szűrőt helyezzen be.
• A készüléket kizárólag zárt térben használja, kültéren soha.
• Ügyeljen arra, hogy a készülék egyik nyílása se legyen eltömődve. Mielőtt használná a készüléket, tisztítsa meg a nyílásokat.
• A készüléket ne helyezze üzembe szűrő vagy porzsák nélkül a központi porszívóban.

3 Szállítási terjedelem

Mennyi-ség	Megnevezés
1 VacPort elszívónyílás
1 Takarólemez
1 Y-idom
1 90°-os sarokelem
1 Felhelyezhető összekötő (fehér)
4 Csavarozható összekötő (fekete)
1 Összekötőtömlő (1 m)
1 Szerelési és kezelési útmutató

4 Rendeltetésszerű használat

A VacPort elszívónyílás (cikkszám: 9103501127) por padlószintben történő elszívására szolgál. A CV1004 vagy CV2004 központi porszívókkal együtt működik.

Az elszívónyilás például a bejárat vagy a konyha területére telepíthető, így itt az összesöpört szennyeződést a rögzített szívófej segítségével közvetlenül eltávolíthatjuk.

A LED automatikusan aktiválódik, ha bekapcsolják a szívófunkciót, és megvilágítja a szívófej előtti területet.

5 A VacPort beszerelése

FIGYELMEZTETÉS! Áramütés általi életveszély és súlyos sérülések veszélye

Fúrási és fűrészelési munkák közben ügyeljen a falban futó elektromos vezetékekre.

FIGYELEM!

• A VacPort porszívót száraz helyre szerelje be.
• Ne szerelje a VacPort porszívót olyan helyre, ahol nagyon magas a hőmérséklet.
• A csatlakozókábelt ne vezesse át éles szegélyeken, vagy sarkokon. Forró felületektől tartsa távol a csatlakozókábelt.

MEGJEGYZÉS

A felhelyezhető összekötőt kereskedelmi forgalomban kapható műanyag ragasztóval kell a készülékre erősíteni. A csavarozható összekötőket csavarja be a csatlakozócsőbe és illessze be a felhelyezhető összekötőbe.

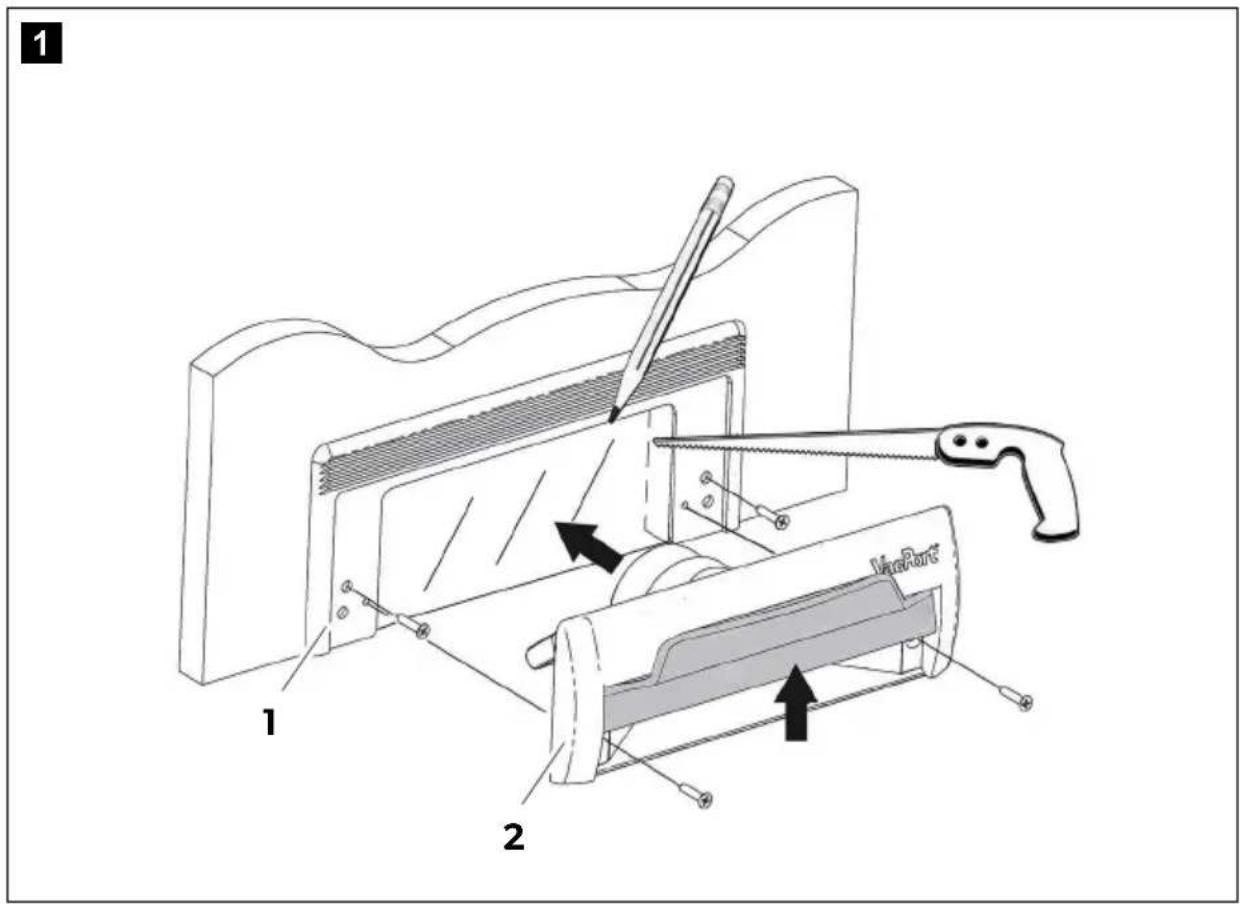

Illessze oda a falhoza takarólemezt (1. ábra 1, 2. oldal) a padló szintjében, majd rajzolja be a kivágás helyét a takarólemezen belül.
▶ Vágja ki a nyílást a berajzolt vonal mentén (1. ábra, 2. oldal).
Ragassza fel a felhelyezhető összekötőt (2. ábra 5, 2. oldal) a készüléken a VacPort csatlakozójára (2. ábra 1, 2. oldal).
Illesszerá a 90°-os sarokelemet (2. ábra 1, 2. oldal) a felhelyezhető összekötőre (2. ábra 5, 2. oldal).
Válassza le a szívócsövet (2. ábra 2, 2. oldal) a központi porszívó és a cső csatlakozóaljzata közt.
Csavarja be a menetes összekötőket (2. ábra 3, 2. oldal) az összes csővégbe.
Csatlakoztassa a csővégeket az Y-idomra (2. ábra 4, 2. oldal) és a sarokelemre (2. ábra 1, 2. oldal).
A csatlakoztatási vázlat (4. ábra, 3. oldal) szerint kösse össze a központi porszívó hátoldalán lévő narancssárga színű, 24 V---os vezetékeket az elszívónyílás érintkezőivel (3. ábra, 3. oldal).
▶ Illessze be az elszívónyílást a falba (1. ábra 2, 2. oldal).

6 A V a c P o r t

FIGYELEM!

Az elszívónyílást ne használja porzsák vagy motorszűrő nélkül a központi porszívóban.

Zárja le a külső csőcsatlakozó-aljzatot és a központi porszívó elején található csőcsatlakozót a tolólemezzel, ha az elszívónyíláson keresztül végez porszívózást, így elkerülheti a szívóteljesítmény-veszteségeket.
▶ A bekapcsoláshoz tolja fel a fedelet.
√ A porszívó automatikusan bekapcsol.
√ A LED-ek világítanak.
▶Söpörje a port a nyílásba.
▶ A kikapcsoláshoz nyomja le a fedelet.
√ A porszívó automatikusan kikapcsol.
√A LED-ek kialszanak.

7 Hibaelhárítás

MEGJEGYZÉS

Ha leáll a motor, kapcsolja ki a porszívót. A hibaelhárításra vonatkozó információkat a CV1004 vagy CV2004 központi porszívó szerelési és kezelési útmutatójában találja.

8 A VacPort ápolása és tisztítása

FIGYELEM!

Ne használjon éles vagy kemény eszközöket vagy tisztítószereket a tisztításhoz, mivel azok a termék sérülését okozhatják.

▶Alkalmanként tisztítsa meg a terméket nedves ruhával.

9 S z a v a t o s s

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

10 Ártalmatlanítás

▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
