| Termék típusa | Szalag- és tárcsacsiszoló fához |
| Modell | DED7718 |
| Márka | DEDRA |
| Méretek (H x Sz x M) | 450 x 365 x 280 mm |
| Tömeg | 17,2 kg |
| Tápfeszültség | 230 V ~ 50 Hz |
| Motorteljesítmény | 370 W |
| Tárcsa fordulatszám | 2850 tr/min |
| Szalag lineáris sebesség | 7,6 m/s |
| Csiszolótárcsa átmérő | 150 mm |
| Csiszolószalag kerülete | 914 mm |
| Csiszolószalag szélesség | 100 mm |
| Asztal dőlésszög | 0° - 45° |
| Szalag beállítás | 0° - 90° |
| Hangnyomásszint (LPA) | 79,9 dB(A) |
| Hangteljesítményszint (LWA) | 91,1 dB(A) |
| IP védettségi fokozat | IP20 |
| Védettségi osztály | 1 |
| Elszívó csatlakozó átmérő | 58 mm (ext.) / 63,5 mm (int.) |
| Feldolgozható anyagok | Fa, rétegelt lemez, forgácslap, műanyagok |
| Fő funkciók | Száraz csiszolás, beépített elszívó rendszerrel |
| Karbantartás és tisztítás | Rendszeresen tisztítsa az elszívó csatornákat, ellenőrizze a csiszolók kopását, kenje a mozgó alkatrészeket |
| Biztonság | Automatikus leállás áramkimaradáskor, újraindítás elleni védelem, kétgombos kapcsoló |
| Pótalkatrészek és javíthatóság | Teljes alkatrészjegyzék a kézikönyvben; javítás DEDRA márkaszerviz által |
| Garancia | 24 hónap a vásárlás dátumától |
Gyakran ismételt kérdések - DED7718 DEDRA
Felhasználói kérdések a következőről DED7718 DEDRA
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Daráló PDF formátumban ingyenesen! Találja meg kézikönyvét DED7718 - DEDRA és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DED7718 márka DEDRA.

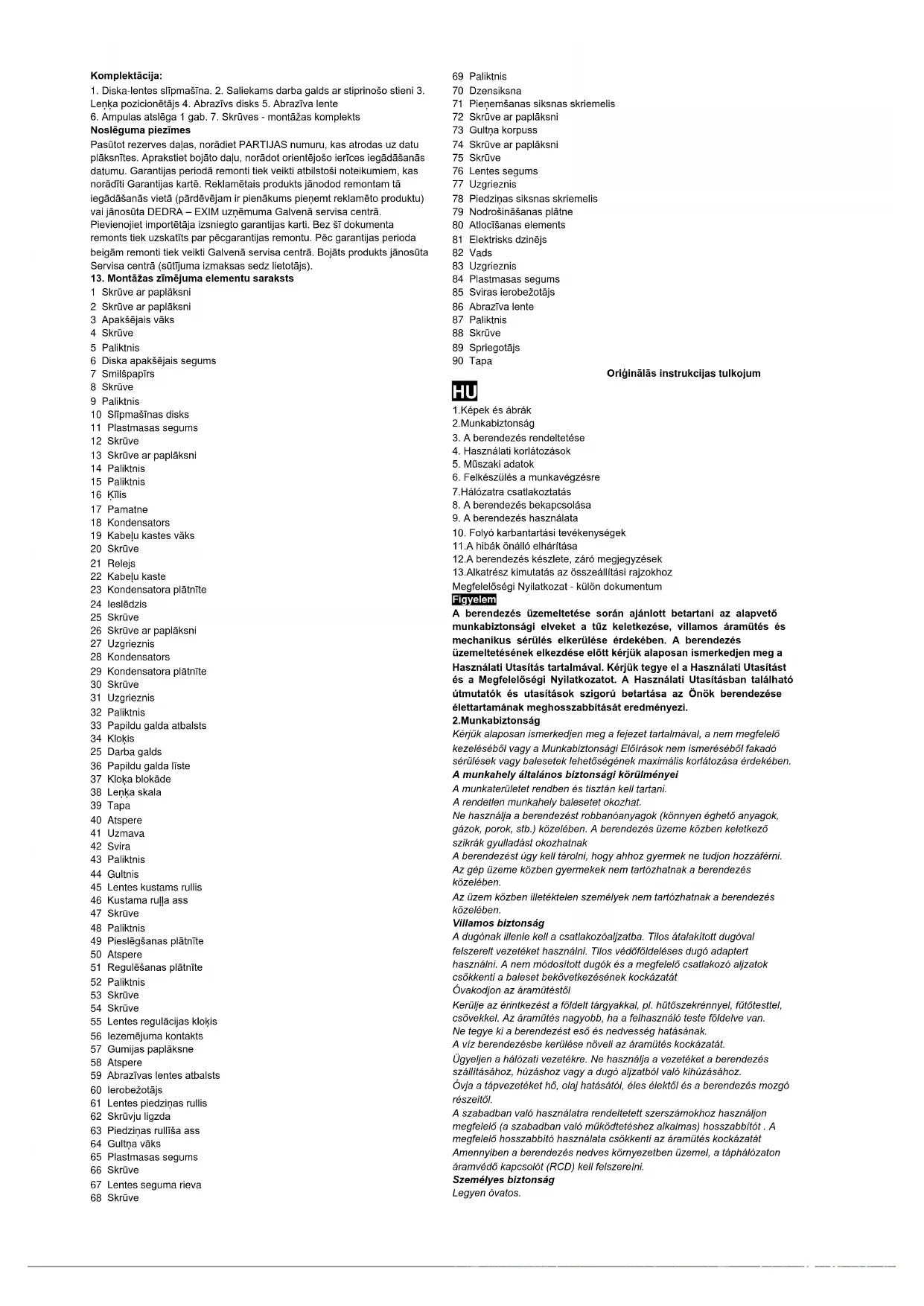

HASZNÁLATI ÚTMUTATÓ DED7718 DEDRA
HU Tárcsás szalagcsiszoló gép
Használati Utasítás Garanciajeggyel
A használati utasítás a www.dedra.pl weboldalon elérhető
Minden jog fenntartva. A jelen kiadvány szerzői jogokkal védve. A Használati
Utasítás másolása vagy terjesztése egészében vagy részloteiben a DEDRA-EXIM irásos engedélye nélkül tilos
A Dedra-Exim fenntartja magának a szerkezeti-műszaki, valamint komplettálási
változtatások előzetes bejelentés nélküli bevezetésének jogát.
Megfelelőségi Nyilatkozat külön dokumentumként került a berendezéshez csatolva. A Megfelelőségi Nyilatkozat hiánya esetén forduljon a Dedra-Exim Sp. z o.o.
céghez.
- Képek és ábrák
2.Munkabiztonság - A berendezés rendeltetése
- Használati korlátozások
- Müszaki adatok
- Felkészülés a munkavégzésre
- Hálózatra csatlakoztatás
- A berendezés bekapcsolása
- A berendezés használata
- Folyó karbantartási tevékenységek
11.A hibák önálló elhárítása
12.A berendezés készlete, záró megjegyzések - Alkatrész kimutatás az összeállítási rajzokhoz
Megfelelöségi Nyilatkozat - külön dokumentum
Figyelem
A berendezés üzemeltetése során ajánlott betartani az alapvető munkabiztonsági elveket a tüz keletkezése, villamos áramütés és mechanikus sérülés elkerülése érdekében. A berendezés üzemeltetésének elkezdése előtt kérjük alaposan ismerkedjen meg a Használati Utasítás tartalmával. Kérjük tegye el a Használati Utasítást és a Megfelelöségi Nyilatkozatot. A Használati Utasításban található útmutatók és utasítások szigorű betartása az Önök berendezése élettartamának meghosszabbítását eredményezi.
2.Munkabiztonság
Kérjük alaposan ismerkedjen meg a fejezet tartalmával, a nem megfelelő kezeléséből vagy a Munkabiztonsági Előírások nem ismeréséből fakadó sérülések vagy balesetek lehetőségének maximális korlátozása érdekében.
A munkahely általános biztonsági körülményei
A munkaterületet rendben és tisztán kell tartani.
A rendetlen munkahely balesetet okozhat.
Ne használja a berendezést robbanóanyagok (könnyen éghető anyagok, gázok, porok, stb.) közelében. A berendezés üzeme közben keletkező szikrák gyulladást okozhatnak
A berendezést úgy kell tárolni, hogy ahhoz gyermek ne tudjon hozzáférni.
Az gép üzeme közben gyermekek nem tartózhatnak a berendezés közelében.
Az üzem közben illetéktelen személyek nem tartózhatnak a berendezés közelében.
Villamos biztonság
A dugónak illenie kell a csatlakozóaljzatba. Tilos átalakított dugóval felszerelt vezetéket használni. Tilos védőföldeléses dugó adaptert használni. A nem módosított dugók és a megfelelő csatlakozó aljzatok csökkenti a baleset bekövetkezésének kockázatát
Óvakodjon az áramütéstől
Kerülje az érintkezést a földelt tárgyakkal, pl. hütőszekrénnyel, fütőtesttel, csövekkel. Az áramütés nagyobb, ha a felhasználó teste földelve van. Ne tegye ki a berendezést eső és nedvesség hatásának.
A viz berendezésbe kerülése növeli az áramütés kockázatát.
Ügyeljen a hálózati vezetékre. Ne használja a vezetéket a berendezés szállitásához, húzáshoz vagy a dugó aljzatból való kihúzásához.
Óvja a tápvezetéket hő, olaj hatásától, éles élektől és a berendezés mozgó részeitől.
A szabadban való használatra rendeltetett szerszámokhoz használjon megfelelő (a szabadban való működletéshez alkalmas) hosszabbítót. A megfelelő hosszabbító használata csökkenti az áramütés kockázatát
Amennyíben a berendezés nedves környezetben üzemel, a táphálózaton áramvédő kapcsolót (RCD) kell felszerelni.
Személyes biztonság
Legyen óvatos.
Járjon el megfontoltan és óvatosan.
Ne használja a berendezést ha fáradt, gyógyszer, alkohol vagy egyéb tudatmódosítást kiváltó szer (pl. kábitószer) hatása alatt van.
A figyelmetlenség testi sérüléshez vezethet.
A munkavégzés során használjon egyéni védőfelszerelést.
Mindenkor használjon szemvédő, légzésvédő és hallásvédő eszközöket.
A villamos szerszám munka tipusához megválasztott védőeszközök használata csökkenti a testi sérülések keletkezésének kockázatát.
Kerülje a berendezés akaratlan bekapcsolását.
A dugó hálózati csatlakozóaljzatba helyezése előtt mindenkor ellenőrizze, hogy a kapcsoló kikapcsolt helyzetben van. A szerszám hálózatra csatlakoztatása, hordozása úgy, hogy az ujja a kapcsolón van, balesetet okozhat.
A szerszám elindítása előtt távolítsa el a beállító kulcsokat.
A berendezés mozgó részeibe helyezett kulcsok, szerszámok balesetet okozhatnak.
Igyekezzen a munkavégzés alatt kerülni a nem természetes pozíciókat.
A munkavégzés közben felvett pozicionak biztosítania kell az egyensülyt és a stabilitást.
Ennek révén jobban uralhatja a szerszámot.
Használjon megfelelő munkaruhát. Az öltözet nem lehet túl laza, nem szabad laza, hosszú ékszert hordani.
A hajat és az öltözet laza részeit le kell védeni úgy, hogy a berendezés mozgó részei azokat ne kapják be.
Amennyiben port, törmeléket eltávolitó elszivó berendezést lehet csatlakoztatni, ellenőrizze, hogy a berendezések megfelelően csatlakoztatásra kerültek és megfelelően kerülnek használatra. Az elszívó berendezés javítja a munka körülményeit és csökkentí a balesel veszélyét.
A berendezés szabályozásakor, a szerszám cseréjekor vagy a munka befejeztével vegye ki a dugót az aljzatból (a tápforrásból). vagy vegye ki az akkumulátort. Ez a művelet megvédi a felhasználót a berendezés véletlen bekapcsolásától.
A berendezést úgy kell tárolni, hogy gyermek számára ne legyen hozzáférhető. Azok a személyek, akik a fenti pontokkal nem ismerkedtek meg, a berendezést nem használhatják. A biztonsági előírásokat nem ismerő, a berendezés kezelésében nem jártas személyek baleset okozhatnak.
A berendezést műszaki vizsgálatoknak kell alávetni. Ellenőrizní kell a rögzítéseket, a mozgó részek helyes működését, nincsenek elakadva. Az ellenőrzésnek ki kell terjednie annak ellenőrzésére, hogy az alkatrészek nem sérültek, töröttek és fognak a berendezés helytelen működéséhez vezetni. A hibás alkatrészeket javításra kell adni.
A villamos szerszámot, a tartozékokat, a kiegészítő eszközöket a jelen útmutató szerint kell használni.
Ezen szabályok megszegése veszélyes helyzetek kialakulásához vezethet. A berendezés kezelése és üzemeltetése
Te terhelje túl a berendezést
Ne használja a berendezést, ha a ki/bekapcsolója nem működik. Az ilyen hibás berendezést javításra kell adni.
A berendezés szabályozásakor, a szerszám cseréjekor vagy a munka befejeztével vegye ki a dugót az aljzatból (a tápforrásból) vagy vegye ki az fekkumulátort. Ez a művelet megvédi a felhasználót a berendezés véletlen bekapcsolásától.
A berendezést úgy kell tárolni, hogy gyermek számára ne legyen hozzáférhető. Azok a személyek, akik a fenti pontokkal nem ismerkedtek meg, a berendezést nem használhatják. A biztonsági előírásokat nem ismerő, a berendezés kezelésében nem jártas személyek baleset okozhatnak.
A berendezést műszaki vizsgálatoknak kell alávetni. Ellenőrizni kell a rögzítéseket, a mozgó részek helyes működését, nincsenek elakadva. Az ellenőrzésnek ki kell terjednie annak ellenőrzésére, hogy az alkatrészek nem sérültek, töröttek és fognak a berendezés helytelen működéséhez vezetni. A hibás alkatrészeket javításra kell adni.
A berendezést és a kiegészítőket a jelen útmutató szerint kell használni. Ezen szabályok megszegése veszélyes helyzetek kialakulásához vezethet. Az első elindítás előtt ellenőrizze, hogy a hálózati feszültség megegyezik az adattáblán szerelő értékkel.
A szabályozást, karbantartást és az útmutatóban leírt kezelési tevékenységet a dugó kihúzott állapotában kell végezni.
A biztonsággal kapcsolatos elemeket műszakilag teljes mértékben működőképesen kell tartani. Azok megsérülése esetén azokat haladéktalanul meg kell javítani vagy újra kell cserélni.
Ne használja a berendezést, ha a csatlakozó kábel vagy a dugó sérült.
A dugó aljzatból való kihúzásánál ne húzza a vezetéknél fogva.
A berendezést a műanyag elemek deformálódásának elkerülése érdekében a hőforrástól (központi fűtés, kandalló stb.) távol kell tárolni.
A berendezés működtetése közben ne takarja le a szellőzőnyilásokat. Ellenkező esetben a porszívási teljesítmény csökken és előáll a motor kigyulladásának veszélye.
Szerviz
A villamos szerszám javitását kizárólagosan szakképzett szakember végezheti el, eredeti alkatrészek felhasználásával. Az ilyen eljárás garantálja a berendezés biztonságának megőrzését.
A tárcsás szalagcsiszológéppel kapcsolatos munkabiztonság
Támassza a megmunkált anyagot a fűrésztalpra, vagy az ütközőhöz.
A fürésztalp és a csiszolótárcsa /csiszolópapir közötti távolság maximálisan 3 mm lehet.
A munkadarabot biztos kézzel, erősen kell tartani, hogy a kézből ne kerüljön kitépésre.
Ne nyomja rá a munkadarabot túl erőteljesen a csiszolószalagra, mert az a csiszolószalag, valamint a munkadarab megsérüléséhez vezethet.
A gyermekek biztonságára való tekintettel, a nem használt készüléket kapcsolja ki és csatlakoztassa le a tápforrásról, valamint távolítsa el a csiszolópapirt.
Tartsa a munkadarabot a csiszolópapír /csiszolótárcsa forgásának irányába.
A megmunkált anyag számára megfelelő szemcseméretű csiszolópapírt kell alkalmazni.
Nem szabad elhasználódott tárcsával és csiszolószalaggal dolgozni. Az elhasználódott csiszolópapírt cserélje le újra.
Még abban az esetben is, ha a gép a Használati Utasításnak megfelelően kerül használatra, nem lehetséges teljes egészében kizárni a csiszológép szerkezetéből eredő és rendeltetésével kapcsolatos kockázati tényezőt. Különösen az alábbi kockázatokkal kell számolni:
a forgásban levő tárcsával, csiszolószalaggal történő érintkezés a megmunkált anyag egészének, vagy részének a tárcsához vagy csiszolószalaghoz képesti nem megfelelő beállításból eredő erőteljes kidobása a csiszolószalag leszakadása
hallássérülés nem megfelelő fülvédelem használata vagy annak használata elmaradása esetén porok káros kihatása nem megfelelő szellőztetésű, zárt helyiségben való használatkor.
A berendezés leírása (A ábra)
A ábra: 1. Munkapad, 2. Szögmérő, 3. Csiszolótárcsa, 4. Kapcsoló, 5. Csiszolószalag, 6. Csiszolószalag feszesség szabályozás
- A berendezés rendeltetése
A tárcsás szalagcsiszológép technológiailag fejlett termék, mely valamennyi típusú fa, fa származású anyagok (rétegelt lemezek, forgácslapok, stb.), valamint műanyagok csiszolására került megtervezésre. Fűrészpor elvezetési rendszer került alkalmazásra. Ennek köszönhetően lényegesen korlátozásra került a hulladék szétterjedése. A gép lehetővé teszi a fa munkadarabok csiszolási műveleteit hosszanti irányban, keresztírányban, ferdén melyek részletesen leírásra kerültek az Útmutató további részében.
- Használati korlátozások
A tárcsás szalagcsiszológép kizárólagosan az alább leírt "Megengedett üzemi körülmények" szerint, valamint az "Ajánlott tárcsák és szalagok" pontban leírt csiszolótárcsákkal és szalagokkal használható. A csiszológép barkácsok számára, otthoni körülmények közötti felhasználásra rendeltetett. A mechanikai és villamos felépítésben eszközölt önkényes változtatások, bármilyen módosítások, a Használati Utasításak nem említett kezelési tevékenységek jogtalanként kerülnek elkönyvelésre és a Garanciális Jogok azonnali elvesztéséhez vezetnek. A rendeltetésnek és a Használati Utasításnak nem megfelelő használat a Garanciális Jogok azonnali elvesztéséhez vezetnek.
MEGENGEDETT ÜZEMI KÖRÜLMÉNYEK
S1 Folyamatos üzem
A gép kizárólagosan jól működő szellőztetéssel rendelkező zárt térben használható.
- Müszaki adatok
| A gép típusa | DED7718 |
| Villanymotor | egyfázisú indukciós |
| Uzemi feszültség | 230V~ 50Hz |
| Motor névleges teljesítménye | 370 W |
| Tárcsa fordulatszáma | 2850 obr/min |
| IP védemí szint | Ip20 |
| Érintésvédelmi osztály | I |
| Zajszint: | |
| hangnyomás-szint LPA | 79,9 dB(A) |
| mérési pontatlanság kpa | 3 dB(A) |
| hangerő-szint LWA | 91,1 dB (A) |
| Mérési pontatlanság kwa | 3 dB(A) |
| Csiszolószalag lineáris sebessége | 7,6 m/s |
| Csiszolótárcsa átmérője | 150 mm |
| A csiszolószalag kerülete | 914 mm |
| A csiszolószalag szélessége | 100 mm |
| Munkapad méretel | 158 mm / 225 mm |
| Munkapad dönthetőségi terjedelme | 0" - 45° |
| Csiszolószalag beállítási terjedelem | 0" - 90° |
| Tömeg | 17,2kg |
| A csiszológép mérete (hossz. x szél. x mag.) | 450 x 365 x 280 mm |
| Hulladék kidobó csonkok nyíllás átmérő | 58 mm külső / 63,5 mm belső |
6. Felkészülés a munkavégzésre
A gépet sima, egyenletes felületre, jól megvilágított helyre kell tenni. Ellenőrizze, hogy a mozgó részek és a védőburkolat nem sérült. A tárcsát és a csiszolószalagot forgalva ellenőrizze, hogy a meghajtó egység nincs elakadva. A csiszolótárcsát teljes felülettel kell rögzíteni a csiszológép
tárcsáján. A csiszolószalagnak a görgők középvonalában kell mozognia. Amennyiben a szalag hajlamos oldalra húzní, szabályozási műveletet kell elvégezni. A szalag szabályozása az útmutató további részében megtalálható „A csiszolószalag és tárcsa rögzítése” fejezetben került részletesen leírásra.
A tárcsás szalagcsiszológép bizonyos szerelési munkákat igényel. A csiszológép szervez részét képező kiegészítők között megtalálható egy döntthető munkapad (A.1 kép) és a munkapad rögzítését szolgáló szögbeállító (A.2. kép). Az említett alkatrészeket a tervezett munka fajtajától függően kell a csiszológépre felszerelni. A munkapadot (A.1. kép) csapszeggel rögzítse a gép törzséhez. Felszerelhető mind a tárcsa felől (A.3. kép), mind a döntthető kar hátsó oldala felől. A csiszológép törzsében furatok találhatók a munkapad csapszegjei számára. A szükség szerint felhelyezett munkapadot a csapszegeken két csavarral rögzítjük. A munkapad ezen túlmenően bedönthető 0 - 45 fok között. Ezt a célt szolgálja a munkapad dölésszögének rögzítő gombja (B kép). Lazítsa meg a gombot, döntse be a munkapadot a skáláról leolvasott kívánt szögben, majd ismét rögzítse a gombbal. A szögbeállítót a munkapad csatorjájában levő sínbe kell betolni. A szögbeállító bármilyen (-30 és +30 fok közötti) kívánt helyzetben rögzíthető a gombbal (H. kép). A felszerelt kiegészítőkel való munka az útmutató további részében megtalálható „A gép használata” fejezetben került leírásra.
7. Hálózatra csatlakoztatás
A berendezés hálózati forrásra csatlakoztatása előtt ellenőrizze, hogy a hálózati feszültség megegyezik az adattáblán szerelő értékkel. A berendezés tápcsatlakozását az elektromos hálózatokra vonatkozó alapvető elvárások szerint kell elvégezni és meg kell felelniük a felhasználói biztonsági követelményeknek. A tápvezeték minimális keresztmetszet és a minimális biztosító értékek paramétereit a berendezése teljesítménye függvényében az alábbi táblázat tartalmazza.
A telepítést jogosult villanyszerelőnek kell kiviteleznie. Amennyiben hosszabbítót használ, ügyeljen rá, hogy az ér keresztmelszete ne legyek kisebb a megköveteltnél (lásd a táblázatot). A villamos vezetéket úgy helyezze el, hogy a munka közben ne legyen kitéve elvágásnak. Ne használjon megrongálódott hosszabbítótlószakosan ellenőrizze a tápvezeték műszaki állapotát. Ne húzza a tápvezetéknél fogva.
| A berendezés teljesítménye [W] | Minimális vezeték- átmérő méret [mm2] | Minimális C típusú biztosíték [A] |
| <700 | 0,75 | 6 |
| 700+1400 | 1 | 10 |
| 1400÷2300 | 1,5 | 16 |
| >2300 | 2,5 | 16 |
8. A berendezés bekapcsolása
A tárcsás szalagcsiszológép kapcsolója a gép törzsének homlok részén található (A.4. kép). A kapcsoló úgy került megtervezésre, hogy az áramkimaradás után a csiszológép az hálózati feszültség újbóli bekapcsolása pillanatában önállóan nem kapcsol be. A gép bekapcsolásához nyomja meg a kapcsoló gombot. Az "I" jelzésű zöld gomb a gép elindítását, míg a "0" jelzésű piros gomb a gép leállítását szolgálja.
9. A berendezés használata
A fa tárcsás szalagcsiszológép fa különböző megmunkálási műveleteinek elvégzését teszi lehetővé. A csiszológép egyes munka lehetőségei a következő C és D képeken kerültek bemutatásra.
A C és D képek a csiszolótárcsával (A.5, C kép) és munkapaddal (A.1, D kép) végzett csiszolási munkákat ábrázolják Természetesen lehetőség van a döntött munkapaddal végzett munkákra is, ami korábban leírásra került és a H képen került bemutatásra.
A C kép a csiszolószalaggal végzett csiszoló munkákat mutatja be. A viszonylag kisebb méretű munkadarabok megmunkálásánál elegendő a C képen bemutatott használat. Amennyiben viszont lécek, vagy komoly hosszúságú munkadarabok megmunkálására van szükség, kényelmes a csiszolószalaggal az F. képen bemutatott módon, felemelt dönthető karral dolgozni. A kar felemeléséhez lazítsa fel a csiszológép tárcsájának bal oldalán levő imbuszfejű csavart. A dönthető kart a kívánt helyzetbe emelés után rögzítse az imbuszfejű csavar újbóli meghúzásával.
A tárcsás szalagcsiszológép felépítése lehetővé teszi a felemelt dönthető karral és az alatta levő bedöntött munkapaddal történő munkát. A munkapad csapszegét tolja be a gép törzsében található furatba és rögzítse csavarral. Szükség esetén a munkapadon szögbeállító szerelhető fel és a munkapad a kívánt szögben bedönthető. A csiszológép csiszolószalaggal történő használatakor ügyeljen rá, hogy a szalag a görgők középvonalában fusson. Szükség esetén végezze el a szabályozási műveleteket, ahogy az „A csiszolószalag és tárcsa rögzítése” pontban leírásra került.
10. Folyó karbantartási tevékenységek
Figyelem A folyó kezelési tevékenységet - beleértve a dekopírfűrész cseréjét is - a dugó kihúzott állapotában kell végezni.
Időszakosan ellenőrizze a köszörű műszaki állapotát.
Ellenőrizze a csiszolótárcsa és a csiszolószalag elkopását. Ne dolgozzon hibás berendezéssel. Cserélje ki újra. Ellenőrizze a csiszolótárcsa és a csiszolószalag megfelelő rögzítését. Rendszeresen tisztítsa a csiszolótárcsa rekeszét, alaposan kitisztítva a fűrészpor kidobó csatornát. Ellenőrizze a fűrészpor kidobó csatorna áteresztőképességét. Minden
lehetséges alkalommal tisztítsa meg az elektromos motor hűtőlevegő bemeneteit. Rendszeresen tisztítsa le a fűrészport a gépről. Ez a művelet a legjobb sűrített levegővel elvégezni. A mozgó részeket rendszeresen kenje gépolajjal (pl. WD-40).
- A hibák önálló elhárítása
| Probléma | Öka | Elhárlítás |
| A keverőgép nemműködik | A feszültségkábel rosszulcsatlakoztatva vagy sérültA csatlakozó aljzatbannincs hálózati feszültségMeghibásodott kapcsoló | Nyomja be mélyebben acsatlakozó dugót azaljzatba, ellenőrizze atápvezetéketNincs hálózati feszültségaz aljzatban, ellenőrizze,hogy nem kapcsolt be abiztosítékCserélje ki a kapcsolót. |
| A motor túlmelegedik | Eltömődöttszellőzőnyilások | Tisztítsa meg aszellőzőnyilásokat |
| A gép nehezen nehezenindul. | A tárcsa, vagy a szalagkamrája megteltfűrészporral, mert aforgács elvezető egységeldugultElkopott csapágy | Tisztítsa meg a forgácskidobó csatornákatA csiszológépet adja lejavításra |
| A gép hosszabbüzemeltetés után elveszíthasználati tulajdonságaités égett fa szag érezhető | Elkopott tárcsa vagycsiszolószalag | Cserélje ki a tárcsát vagya szalagot újra |
12. A berendezés készlete, záró megjegyzések
A komplett gép tartalma:
- Tárcsás szalagcsiszoló. 2. Dönthető munkaasztal rögzítő csapszeggel 3. Szögbeállító 4. Csiszoló tárcsa 5. Csiszolószalag
- Imbuszkulcs 1 db 7. Csavarok - szett az összeszereléshez
Záró megjegyzések
Az alkatrészek megrendelésekor kérjük megadni a tipuscímkén található szériaszámot. Kérjük a megrongálódott alkatrészt leírni, megadva a berendezés megközelített vásárlási idejét. A garanciális időszakban a javítások a Garanciajegyben leírt szabályok szerint kerúlnek elvégzésre. A reklamált terméket kérjük a javításra eljuttatni a vásárlás helyére (az eladó köteles a reklamált terméket átvenni), vagy a DERA - EXIM Központi Szervizébe. Kérjük csatolni az Importör által kiállított garanciajegyet. E nélkül a javítás garanciális időszakon túli javításként kerül elkönyvelésre. A garanciális időszakon túli javításokat a Központi Szerviz végzi. A megrongálódott terméket a Szervizbe kel elküldeni (a szállítási díjat a felhasználó fedezi).
- Alkatrész kimutatás az összeállítási rajzokhoz
| 1 | Alátétes csavar |
| 2 | Alátétes csavar |
| 3 | Alsó fedél |
| 4 | Csavar |
| 5 | Alátét |
| 6 | Tárcsa alsó védőlemez |
| 7 | Csiszolópapír |
| 8 | Csavar |
| 9 | Alátét |
| 10 | Csiszoló tárcsa |
| 11 | Műanyag védőburkolat |
| 12 | Csavar |
| 13 | Alátétes csavar |
| 14 | Alátét |
| 15 | Alátét |
| 16 | Ék |
| 17 | Talp |
| 18 | Kondenzátor |
| 19 | Kábeldoboz fedél |
| 20 | Csavar |
| 21 | Relé |
| 22 | Kábeldoboz |
| 23 | Kondenzátor lemezke |
| 24 | Kapcsoló |
| 25 | Csavar |
| 26 | Alátétes csavar |
| 27 | Anyacsavar |
| 28 | Kondenzátor |
| 29 | Kondenzátor lemezke |
| 30 | Csavar |
| 31 | Anyacsavar |
| 32 | Alátét |
| 33 | Kiegészítő munkapad szu |
| 34 | Szabályozó gomb |
| 35 | Munkapad |
| 36 | Kiegészítő munkapad léc |
| 37 | Szabályozó gomb retesz |
| 38 | Szögmérő skála |
| 39 | Tüske |
| 40 | Rugó |
| 41 | Hüvely |
| 42 | Emelőkar |
| 43 | Alátét |
| 44 | Csapágy |
| 45 | Szalag meghajtott görgő |
| 46 | Meghajtó görgő tengely |
47 Csavar
48 Alátét
49 Csatlakozó lemezke
50 Rugó
51 Szabályozó lemezke
52 Alátét
53 Csavar
54 Csavar
55 Szalag szabályozó gomb
56 Földelés fül
57 Gumi alátét
58 Rugó
59 Csiszolószalag szupport
60 Ütközö
61 Szalag meghajtó görgő
62 Csavar fészek
63 Meghajtó görgő tengely
64 Csapágy fedél
65 Műanyag védőburkolat
66 Csavar
67 Szalag védőburkolat csap
68 Csavar
69 Alátét
70 Meghajtó szíj
71 Meghajtott szijtárcsa
72 Alátétes csavar
73 Csapágy test
74 Alátétes csavar
75 Csavar
76 Szalag védőburkolat
77 Anyacsavar
78 Meghajtó szíjtárcsa
79 Biztosító lemez
80 Törésgátló
81 Villanymotor
82 Vezeték
83 Anyacsavar
84 Múanyag védőburkolat
85 Kar végállás ütköző
86 Csiszolószalag
87 Alátét
88 Csavar
89 Feszítő
90 Tüske
Traducerea instructiunii originale
FR
- Photos et dessins
(májsaimniecíbas vajadzibám)/ Információ a felhasználóknak az elektromos éselektronikus berendezések hulladékkezeléséről (háztartásokra
A bemutatott, termékeken vagy a hozzájuk csatolt dokumentáci ó n szereplő szimbólum arról tájékoztat, hogy az üzemképtelen elektromos vagy elektronikus berendezéseket nem szabad a háztartási szeméttel együtt kidobni.
Hulladékkezelésük, újrafelhasználásuk vagy elementik hasznosítása során a követendő eljárás a berendezés specialis gyűjtöponton történő leadása, ahol díjmentesen átvételre kerül. Az elhasznált készülékek gyűjtöpontjainak elhelyezkedéséről a helyi hatóságok adnak tájékoztatást, pl. internetes oldalaikon.
A berendezés helyes hulladékkezelése lehetővé teszi értékes erőforrások megőrzését és az egészségre és a kömyezetre kifejtett negatív hatás elkerülését, melyeket a nem megfelelő hulladékkezelés veszélyeztethet.
A szabályszerűtlen hulladékkezelés a megfelelő helyi szabályokban meghatározott birságok kiszabásával jár. Felhasználók az Európai Unió országalban
Elektromos vagy elektronikus berendezés kidobásának szükségessége esetén kérjük lépjenek kapcsolatba a legközelebbi eladási ponttal vagy szállítóval, aki további tájékoztatást nyújt.
Hulladékkezelés az Európai Unión kívüli országokban
Ez a szimbólum csak az Európai Unió országaira vonatkozik.
A jelen termék kidobásának szükségessége esetén kérjük kapcsolatba lépni a helyi hatóságokkal vagy az eladóval a helyes eljárásra vonatkozó tájékoztatásért.
-
Garantáljuk a termék megfelelő működését, a Használati Utasításban leírt müszaki-felhasználói feltételek szerint. A jelen dokumentumban látható vásárlási dátumtól számított 24 hónapos garanciát vállalunk. A garancia a Magyar Köztársaság és az EU egész területén érvényes. Az országok szolgáltatásai a www.dedra.pl. weboldalon elérhetőek. Amennyiben az adott országban nincs szerviz, a garanciavállaló kötelezettségeit a központi szerviz teljesíti. A reklamációt a garancia ideje alatt írásban kell bejelenteni.
-
A garanciavállaló jogosult az elismert reklamációs igény kielégítésének módját megválasztani (térítésmentes javítás, a termék új termékre cserélése vagy a szerződés felbontása).
-
A garancia kizárólagosan a garancia érvényességi ideje alatt keletkezett, az értékesített termékben rejlő okokból fakadó sérülésekre, vagy a rossz gyártási technológiából helytelenségekre vonatkozik.
-
A garanciális időszakban feltárt hibákat a DEDRA-EXIM a szervizbe szállítás napjától számított 14 munkanapnál nem hosszabb határidővel javítja. A javítás ideje a javításához szükséges alkatrészek beszerzéséhez szükséges idővel meghosszabbodhat, amiről a felhasználó tájékoztatásra kerül.
-
A reklamált terméket el kell juttatni az értékesítés helyére. A reklamáció elbírálásának feltételei:
-a megfelelően kitöltött Garanciajegy
- a vásárlás tényét igazoló és az értékesítés időpontját tartalmazó dokumentum (pl. nyugta, ÁFÁS számla) bemutatása -a használati utasításban szereplő "komplettálás" pont szerinti teljes komplett leszállítása
- A garancia nem terjed ki a következő okokból keletkező meghibásodásokra:
- a rendeltetésnek és a Használati Utasításnak nem megfelelő használat - a berendezés túlterhelése, ami a motor és a mechanikus váltómű sérüléséhez vezetnek,
- nem arra feljogosított személy általi javítás,
- a szerkezet módosítása,
- külső erők és tényezők, mikrokörnyezeti szennyeződés által eredményezett mechanikai, fizikai, vegyi sérülések,
-nem megfelelő alkatrészek vagy egysége beszerelése, nem megfelelő kenőanyag, olaj, konzerválószer alkalmazása.
- Nem képezik garancia tárgyát az üzemeltetés során természetes módon elhasználódó alkatrészek:
hőbiztosíték, elektrografikus kefék, meghajtó szíjak, ékszíjak, szerszám markolatok, forrasztócsúcsok, villamos szerszámok munkavégző szerszáma (korongfűrész, fűró, köszörű, stb.).
- A berendezés adattáblájának olvashatónak kell lennie. A reklamált berendezést gondosan le kell védeni a szállítási sérülésekkel szemben. Lehetőség szerint eredeti csomagolásban kell leszállítani.
