Termék típusa	Színes LED kijelző vezérlő
Márka	Hikvision
Modell	DS-D42C04-N
Méretek (körülbelül)	480 x 300 x 50 mm
Súly (körülbelül)	3 kg
Tápellátás	100-220 V AC, 50/60 Hz
Energiafogyasztás	≤ 120 W
Videó bemenetek	HDMI (x2), DVI, DP, LAN (hálózat), 3D IN
Videó kimenetek	HDMI OUT, 3D OUT, DATA (16 hálózati port)
Audio be-/kimenetek	AUDIO IN/OUT
Vezérlő interfészek	USB, IR IN, WAKEUP, LIGHT SENSOR
Maximális bemeneti felbontás	3840 x 2160 @ 60 Hz
Fő funkciók	Egységes videófal megjelenítés, fényerő beállítás, forrásválasztás, kép teszt, készenléti mód, fényérzékelő
Kijelző	LCD kijelző információkhoz (fényerő, IP, felbontás, forrás, menü zár)
LED jelzők	POWER, ACTIVE, SOURCE, USB, SYSERR, LINKERR
Üzemi hőmérséklet	0°C-tól 40°C-ig
Üzemi páratartalom	10% - 90% (nem lecsapódó)
Karbantartás és tisztítás	Tisztítás előtt húzza ki a hálózatból, használjon puha, száraz ruhát. Ne használjon oldószereket.
Biztonság	Földelés kötelező, ne tegye ki nedvességnek, ne akadályozza a szellőzést, csak azonos típusú biztosítékot használjon.
Alkatrészek és javíthatóság	Javítások esetén lépjen kapcsolatba a Hikvision technikai támogatásával vagy hivatalos viszonteladóval.
Általános információk	Professzionális használatra, A osztály, CE és WEEE megfelelőség.

Gyakran ismételt kérdések - DS-D42C04-N Hikvision

Hogyan csatlakoztassam a DS-D42C04-N vezérlőt egy LED fal képernyőhöz?

Csatlakoztassa a HDMI, DVI, DP vagy hálózati kábeleket a megfelelő bemenetekhez. Használja a DATA kimenetet (16 hálózati port) a LED kijelző egységek összekötéséhez. Győződjön meg arról, hogy a tápellátás földelt csatlakozóba van dugva.

Hogyan állítsam be a képernyő fényerejét?

Forgassa el a forgógombot balra vagy jobbra normál üzemmódban a fényerő csökkentéséhez vagy növeléséhez. Menü módban a gomb a navigációra szolgál.

Miért világít a SYSERR vagy LINKERR jelző?

A SYSERR rendszerhibát, a LINKERR kapcsolódási hibát jelez. Ellenőrizze a hálózati és videó csatlakozásokat, indítsa újra a készüléket. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a technikai támogatással.

Hogyan változtassam meg a videó bemeneti forrást?

Nyomja meg röviden a SOURCE/TEST gombot az elérhető források (HDMI1, HDMI2, DVI, DP, LAN) közötti váltáshoz. Az aktív forrás megjelenik az LCD kijelzőn.

Használhatom ezt a vezérlőt infravörös távirányítóval?

Igen, a készülék rendelkezik IR IN bemenettel az infravörös jelek fogadására. Csatlakoztathat egy külső IR vevőt (nem tartozék) a távirányítóhoz.

Hogyan aktiváljam a készenléti módot?

Nyomja meg hosszan a POWER UP/DOWN gombot a készülék készenlétbe helyezéséhez. Egy rövid nyomás felébreszti.

Mi a maximális támogatott felbontás?

A vezérlő akár 3840 x 2160 pixel (4K UHD) felbontást is támogat 60 Hz-en a HDMI, DVI és DP bemeneteken.

Hogyan végezzek kijelző tesztet?

Nyomja meg hosszan a SOURCE/TEST gombot a képteszt mód eléréséhez. Használja a gombokat a tesztminta kiválasztásához (csíkok, rács stb.).

Mi a fényérzékelő (LIGHT SENSOR) funkciója?

A fényérzékelő automatikusan beállítja a kijelző fényerejét a környezeti fény függvényében. A LIGHT SENSOR interfészen keresztül csatlakozik.

Hogyan állítsam vissza a gyári beállításokat?

Lépjen be a menübe a BACK gomb hosszú megnyomásával, majd navigáljon a 'Visszaállítás' vagy 'Default' opcióhoz. Erősítse meg a gyári beállítások visszaállításához. Figyelem, ez minden egyéni beállítást töröl.

HASZNÁLATI ÚTMUTATÓ DS-D42C04-N Hikvision

Ez az útmutató a Hangzhou Hikvision Digital Technology Co., Ltd., illetve ókvállalatai (a továbbiakban „Hikvision”) tulajdonát képezi, ezért a Hikvision előzetes írásbeli engedélye nélkül los az útmutató sokszorosítása, módosítása, lefordítása egészben vagy részben történő, bármilyen módon való terjesztése. Ettől eltérő nyilatkozat hiányában, a Hikvision sem kifejeze, sem törvény által vélelmeze garanciát, jótállást vagy biztosítékot nem vállal az útmutatóra, illetve az abban leírt információkra vonatkozóan.

Az útmutatóval kapcsolatos tudnivalók

Az útmutató a termék használatára és kezelésére vonatkozó utasfásokat tartalmaz. Az itt szereplő képek, diagramok, ábrák és minden további információ csupán leírásként és magyarázatként szolgál. Az Útmutatóban szereplő információk a rmware-frisstések és egyéb okok miatt előzetes értesítés nélkül változhatnak. A jelen használa útmutató aktuális változatát megtalálja a Hikvision weboldalán (hps://www.hikvision.com).

Az Útmutatót a termékkel kapcsolatos támogatáshoz megfelelő képesítéssel rendelkező szakemberek támogatásával és útmutatásával együ használja.

Védjegyek

• HIKVISION valamint a Hikvision egyéb védjegyei és logói a Hikvision tulajdonát képezik különböző joghatóságokban.
• Az említe egyéb védjegyek és logók a megfelelő tulajdonosok tulajdonát képezik.
• HDMI A HDMI és a HDMI High-Denion Mulmedia Interface kifejezés, valamint a HDMI logó a HDMI Licensing Administrator, Inc. védjegye vagy bejegyze védjegye az Egyesült Államokban és más országokban.

Felelősségkizárás

EZT A KÉZIKÖNYVET, VALAMINT A BENNE SZEREPLÓ TERMÉKET ANNAK HARDVER-, SZOFTVER-ÖSSZETEVŐIVEL ÉS FIRMWARE-ÉVEL EGYÜ TT „EREDETI FORMÁBAN” BIZTOSÍTJUK, „BELEÉRTVE AZOK ÖSSZES ESETLEGES HIBÁJÁT”. A HIKVISION NEM VÁLLAL SEM KIFEJEZETT, SEM TÖ RVÉNY ÁLTAL VÉLELMEZETT JÓ TÁLLÁST, TÖ BBEK KÖ ZÖ TT – DE NEM KORLÁ TOZVA – A TERMÉK ÉRTÉKESÍTHETŐSÉGÉRE, MEGFELELŐ MINŐSÉGÉRE, VALAMINT ADOTT CÉLRA VALÓ ALKALMASSÁGÁRA. A TERMÉKET KIZÁRÓLAG SAJÁT FELELŐSSÉGÉRE HASZNÁLHATJA.

A HIKVISION SEMMILYEN ESETBEN SEM VÁLLAL FELELŐSSÉGET ÖN FELÉ SEMMILYEN KÜLÖNLEGES, KÖVETKEZMÉNYES, JÁRULÉKOS VAGY KÖ ZVETETT KÁ RÉRT, BELEÉRTVE TÖBBEK KÖZÖTT A TERMÉK HASZNÁLATÁVAL ÖSSZEFÜGGÉSBEN AZ ÜZLETI HASZON ELVESZTÉSÉBÓL, AZ ÜZLETMENET MEGSZAKADÁSÁBÓL, VALAMINT AZ ADATOK VAGY DOKUMENTUMOK ELVESZTÉSÉBÓL EREDŐ KÁROKAT, TÖRTÉNJEN EZ SZERZŐDÉSSZEGÉS VAGY KÁROKOZÁS (BELEÉRTVE A GONDATLANSÁ GOT) EREDMÉNYEKÉNT, MÉG AKKOR SEM, HA A HIKVISION VÁLLALATOT TÁJÉKOZTATTÁK AZ ILYEN KÁROK BEKÖVETKEZÉSÉNEK LEHETŐSÉGÉRÓL.

ÖN TUDOMÁSUL VESZI, HOGY AZ INTERNET TERMÉSZETÉBŐL FAKADÓAN REJT KOCKÁZATOKAT, ÉS A HIKVISION SEMMILYEN FELELŐSSÉGET NEM VÁ LLAL A RENDELLENES MŰKÖDÉSÉRT, A SZEMÉLYES ADATOK KISZIVÁRGÁSÁÉRT VAGY MÁS OLYAN KÁROKÉRT, AMELYEKET KIBERTÁMADÁSOK, HACKERTÁMADÁSOK, VÍRUSFERTŐZÉSEK VAGY MÁS INTERNETES BIZTONSÁGI VESZÉLYEK OKOZTAK; A HIKVISION AZONBAN KÉRÉSRE IDŐBEN MŰSZAKI TÁMOGATÁST NYÚJT.

ÖN ELFOGADJA, HOGY EZT A TERMÉKET KIZÁRÓLAG A VONATKOZÓ TÖRVÉNYI ELÓÍRÁSOK BETARTÁSÁVAL HASZNÁLJA, ÉS HOGY A VONATKOZÓ TÖRVÉNYEKNEK MEGFELELŐ HASZNÁLAT KIZÁRÓLAG AZ ÖN FELELŐSSÉGE. KÜLÖNÖSKÉPPEN AZ ÖN FELELŐSSÉGE, HOGY A TERMÉK HASZNÁLATA SORÁN NE SÉRTSE HARMADIK FÉL JOGAIT, BELEÉRTVE, DE NEM KORLÁTOZVA A NYILVÁNOSSÁGRA, SZELLEMI TULAJDONRA, ADATOK VÉDELMÉRE ÉS EGYÉB SZEMÉLYES ADATOKRA VONATKOZÓ JOGOKAT. A TERMÉKET NEM HASZNÁLHATJA TILTOTT CÉLRA, BELEÉRTVE A TŐ MEGPUSZTÍTÓ FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, A VEGYI VAGY BIOLÓ GIAI FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, VALAMINT BÁRMILYEN, ROBBANÁSVESZÉLYES VAGY NEM BIZTONSÁGOS NUKLEÁRIS HASADÓ ANYAG-CIKLUSSAL KAPCSOLATOS TEVÉKENYSÉGET, ILLETVE EMBERI JOGI VISSZAÉLÉSEKET TÁMOGATÓ MÓDON TÖRTÉNŐ FELHASZNÁLÁST. HA A JELEN KÉZIKŐ NYV ÉS A HATÁLYOS TŐ RVÉNY KÖ ZÖ TT ELLENTMONDÁS TAPASZTALHATÓ , AKKOR AZ UTÓ BBI A MÉRVADÓ .

Szabályozással kapcsolatos információk

EU megfelelőségi nyilatkozat

Ez a termék és tartozékai (amennyiben vannak) „CE” jelöléssel vannak ellátva, ezáltal megfelelnek a következő irányelvekben foglalt harmonizált európai szabványoknak: 2014/30/EU (EMC-irányelv), 2014/35/EU (LVD-irányelv), 2011/65/EU (RoHS-irányelv).

2012/19/EU (WEEE-irányelv): Az ezzel a jelzéssel elláto termékeket nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket helyi beszállítójához, amikor új, egyenértékű berendezést vásárol, vagy adja le a kijelölt gyűjtőhelyeken. További információk: www.recyclethis.info

2006/66/EC (akkumulátorokról szóló irányelv): Ez a termék olyan akkumulátort tartalmaz, amelyet nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A termékdokumentációban további információkat talál az akkumulátorról. Az akkumulátor ezzel a jelzéssel van ellátva. A jelzésen megtalálhatók lehetnek a kadmiumot (Cd), ólmot (Pb) vagy higanyt (Hg) jelző betűjelek. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket a beszállítójához, vagy vigye egy kijelölt gyűjtőhelyre. További információk: www.recyclethis.info

Biztonsági utasítások

A termék használata és telepítése elő olvassa el gyelmesen a biztonsági utasításokat.

Figyelmeztetések:

- Ez az eszköz egy „A” osztályú termék, amely rádióhullámú zavart okozhat, amely esetben a felhasználó számára előírható a megfelelő intézkedések megtétele.

- A termék használata során az ország és a régió elektromos biztonsági előírásait szigorúan be kell tartani.

- A készüléket védeni kell csöpögő vagy fröccsenő víz és folyadékok ellen. Ne helyezzen vizet tartalmazó edényt, tárgyat, pl. vázát a tetejére.

- VIGYÁZAT: A tűzveszély csökkentése érdekében csak azonos pusú és névleges értékű cserebiztosítót használjon.

- VIGYÁZAT: Kétpólusú/nullavezetős tápellátás biztosítón keresztüli védelme. A biztosító kioldását követően a készülék feszültség ala maradó részei továbbra is veszélyt jelenthetnek a szervizelés során.

- A berendezést földelt hálóza aljzatra kell csatlakoztatni.

- Ügyeljen a váltakozóáramú hálóza feszültségforráshoz csatlakozó érintkezők megfelelő bekötésére.

- jel veszélyes feszültség jelenlétére utal, ezért a kapcsokhoz csatlakozó külső vezetékek bekötését csak megfelelően képzett személy végezhe.

- A készülék úgy van kialakíva, hogy szükség esetén IT besorolású tápfeszültség-elosztó rendszerhez csatlakoztatható.

- Ez a készülék nem használható olyan helyen, ahol gyermekek lehetnek jelen.

- VIGYÁZAT: Az akkumulátor nem megfelelő pusúra cserélése robbanásveszélyt idézhet elő.

- Az akkumulátor nem megfelelő pussal történő helyettesítése hatástalanná tehet egy biztonsági berendezést (például bizonyospusú líumion-akkumulátorok esetében).

- Tilos az akkumulátort tűzbe vagy forró sütőbe tenni, illetve az akkumulátort összezúzni, vagy felvágni, mert ez robbanást okozhat.

- Tilos az akkumulátort rendkívül magas környeze hőmérsékletnek kitenni, mert ez robbanást, illetve gyúlékony folyadék vagy gáz szivárgását idézhe elő.

- Tilos az akkumulátort rendkvül alacsony légnyomásnak kitenni, mert ez robbanást, illetve gyúlékony folyadék vagy gáz szivárgását okozhatja.

- A használt akkumulátorok hulladékkezelésekor kövesse az utasfásokat.

- Tilos a készüléken nyílt lángforrást, pl. gyertyát elhelyezni.

- A készülék szellőzőnyílásait nem szabad pl. újság, függöny vagy terítő ráhelyezésével eltakarni. A készüléket soha nem szabad ágyra, kanapéra, szönyegre vagy hasonló felületre helyezni, mert ezzel eltakarja annak szellőzőnyílásait.

- A megfelelő szellőzés érdekében hagyjon legalább 20 cm távolságot a készülék körül.

- A készüléken található USB-port kizárólag egér, billentyűzet, vagy USB ash meghajtó csatlakoztatására szolgál.

- Ez a készülék nem használható olyan helyen, ahol gyermekek lehetnek jelen.

- A készülék telepfését az ebben az útmutatóban leítkak szerint végezze.

- A sérülés elkerülése érdekében a készüléket az üzembe helyezési utasításoknak megfelelően, szilárdan be kell szerelni a szekrénybe.

- Tartsa távol testrészeit a venlátor lapátaitól. Szervizelés ala válassza le a tápellátást.

- A készülék mozgatása, illetve használata során mindig tartsa a készüléket 90°-os helyzetben.

Áekintés

A teljes színskálájú LED képernyő-vezérlő a teljes színskálájú képernyőegységgel együ használható bármilyen méretű, illesztés nélküli videofal létrehozásához. Használható tárgyaló helyiségben, stúdióban, konditeremben, repülőtéren, bankban, hirdetésekhez, családi mozihoz stb.

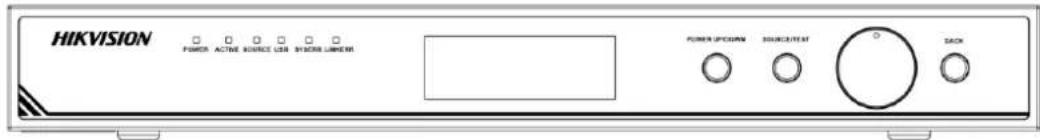

Csatlakozó

A LED-képernyő-vezérlő csatlakozói a termék pusától függően eltérők lehetnek. A következő ábrák kizárólag szemléltetésre szolgálnak.

Jelző	Leírás	Jelző	Leírás
POWER	Bekapcsolást jelző fény	ACTIVE	Akv állapotot jelző fény
SOURCE	Jelforrás állapotát jelző fény	USB	USB-t jelző fény
SYSERR	Rendszerhibát jelző fény	LINKERR	Csatlakozási hibát jelző fény
LCD-panel	Képernyő-információk, például fényerő, az eszköz IP-címe, bemene/kimene felbontás, jelforrás pusa, menüzár állapota	Rögzítógomb	Normál üzemmód (nem a Menü üzemmód): forgassa el jobbra/balra a fényerő beállításáhozMenü üzemmód: forgassa el jobbra/balra a menüelem kiválasztásához; nyomja meg a következő menü kiválasztásához, vagy a belépéshez
BACK	Hosszú megnyomás: oldja ki a menüzárat, és nyomja meg a forgatógombot a menü üzemmódba lépéshezRövid megnyomás: vissza az előző menühöz, vagy a főmenühöz	SOURCE/TEST	Hosszú megnyomás: belépés a képtesztelés üzemmódbaRövid megnyomás: a jelforrás átváltása
POWER UP/DOWN	Hosszú megnyomás: az eszköz alvó állapotba helyezéseRövid megnyomás: az eszköz felébresztése	——	——

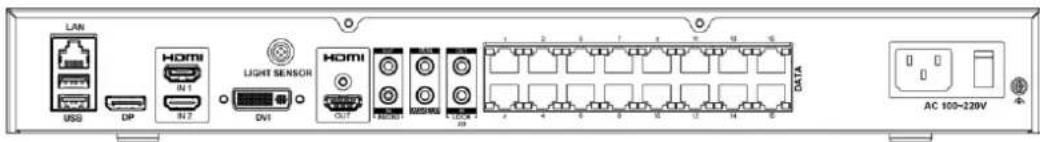

Csatlakozó	Leírás	Csatlakozó	Leírás	Csatlakozó	Leírás
LAN	Hálóza jel kimenet	USB	USB-interfész	DP	DP csatlakozó
HDMI IN 1/IN 2	HDMI jel 1. bemenete/2. bemenete	LIGHT SENSOR	Fényérzékelő csatlakozó	DVI	DVI csatlakozó
HDMI OUT	HDMI jel kimenet	AUDIO IN/OUT	Audió bemenet/kimenet	IR IN	Infravörös bemenet
WAKEUP	Felébresztés csatlakozó	3D OUT	3D-jel kimenet	3D IN	3D-jel bemenet
DATA	16 hálóza port kimenet	Tápellátás	110 - 220 VAC	— —	— —

Akválás és bejelentkezés

Indtsa el a klienst és akválja a kívánt eszközt jelszó használatával. Lépjen a bejelentkezési interfészre és adja meg az IP-címet, a port számát, a felhasználónevet és a jelszót a bejelentkezéshez.
