ПОСІБНИК КОРИСТУВАЧА DS-D42C04-N Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Всі права захищені.

Ця інструкція є власністю компанії Hangzhou Hikvision Digital Technology Co., Ltd. або її афілійованих осіб (далі іменується «Hikvision»). Відтворення, змінення, переклад або розповсюдження цієї інструкції або її частини в будь-який спосіб без попереднього письмового дозволу Hikvision заборонені. Якщо інше прямо не передбачено в цій інструкції, Hikvision не дає жодних гарантій і не робить жодних заяв (явних або прихованих) стосовно цієї інструкції або будь-якої інформації, що в ній міститься.

Про цю інструкцію

Інструкція містить вказівки з використання виробу та керування ним. Зображення, графіки, рисунки та будь-яка інша інформація в цій інструкції призначені виключно для опису й пояснення. В інформацію, що міститься в цій інструкції, можуть вноситися зміни без попередження у зв'язку з оновленнями прошивки або з інших причин. З останньою версією цієї інструкції можна ознайомитися на вебсайті Hikvision (hps://www.hikvision.com).

Користуйтеся цією інструкцією з допомогою та за підтримки спеціалістів, які пройшли навчання щодо технічної підтримки виробу.

Торгові марки

• HIKVISION та інші торгові марки компанії Hikvision і логотипи є власністю компанії Hikvision у різних юрисдикціях.
• Інші торгові марки та логотипи, наведені нижче, є власністю їх відповідних власників.
• HDMI Терміни HDMI та HDMI High-Denion Mulmedia Interface, а також логотип HDMI є торговими марками або зареєстрованими торговими марками компанії HDMI Licensing Administrator, Inc. у Сполучених Штатах та інших країнах.

Обмеження відповідальності

В МАКСИМАЛЬНИХ МЕЖАХ, ДОЗВОЛЕНИХ ЗАСТОСОВУВАНИМ ЗАКОНОМ, ЦЕ КЕРІВНИЦТВО ТА ОПИСАНИЙ ВИРИБ, З ЙОГО АПАРАТНИМ, ПРОГРАМНИМ ТА МІКРОПРОГРАМНИМ ЗАБЕЗПЕЧЕННЯМ, НАДАЮТЬСЯ «ЯК Є» ТА «ЗІ ВСІМА НЕДОЛІКАМИ ТА ПОМИЛКАМИ». НІКVISION НЕ НАДАЄ ЖОДНИХ ГАРАНТІЙ, ЯВНИХ АБО ОЧІКУВАНИХ, ВКЛЮЧАЮЧИ, БЕЗ ОБМЕЖЕНЬ, КОМЕРЦІЙНІ ЯКОСТІ, ЗАДОВІЛЬНУ ЯКІСТЬ АБО ПРИДАТНІСТЬ ДЛЯ ХАРАКТЕРНОЇ МЕТИ. ВИКОРИСТАННЯ ВИРОБУ ВІДБУВАЄТЬСЯ НА ВАШ ВЛАСНИЙ РИЗИК. КОМПАНІЯ НІКVISION НІ В ЯКОМУ РАЗІ НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ПЕРЕД ВАМИ ЗА БУДЬ-ЯКІ СПЕЦІАЛЬНІ, ЛОГІЧНО ВИТИКАЮЧІ, ВИПАДКОВІ АБО НЕПРЯМІ ЗБИТКИ, ВКЛЮЧАЮЧИ, КРІМ ІНШОГО, ПОШКОДЖЕННЯ, ЩО ВЕДУТЬ ДО ВТРАТИ КОМЕРЦІЙНОГО ПРИБУТКУ, ПЕРЕРИВАННЯ ДІЛОВОЇ АКТИВНОСТІ АБО ВТРАТИ ДАНИХ, ПСУВАННЯ СИСТЕМ АБО ВТРАТИ ДОКУМЕНТАЦІЇ, НЕВАЖЛИВО, ЧИ ВНАСЛІДОК ПОРУШЕННЯ КОНТРАКТУ, ЦИВІЛЬНОГО ПРАВОПОРУШЕННЯ (ВКЛЮЧАЮЧИ НЕДБАЛСТЬ), ВІДПОВІДАЛЬНОСТІ ЗА ВИРИБ, АБО ІНШИМ ЧИНОМ, ПОВ'ЯЗАНИХ З ВИКОРИСТАННЯМ ВИРОБУ, НАВІТЬ ЯКЩО КОМПАНІЯ НІКVISION ПОВІДОМЛЯЛА ПРО МОЖЛИВІСТЬ ТАКИХ ЗБИТКІВ АБО ВТРАТ.

ВИ УСВІДОМЛЮЄТЕ, ЩО ПРИРОДА ІНТЕРНЕТУ НЕСЕ ПРИТАМАННІ РИЗИКИ ДЛЯ БЕЗПЕКИ, І КОМПАНІЯ НИКVISION НЕ БЕРЕ НА СЕБЕ НІЯКОЇ ВІДПОВІДАЛЬНОСТІ ЗА НЕНОРМАЛЬНУ РОБОТУ, ВТРАТУ КОНФІДЕНЦІЙНОСТІ АБО ІНШІ ЗБИТКИ В РЕЗУЛЬТАТІ КІБЕР-АТАК, ХАКЕРСЬКИХ АТАК, ЗАРАЖЕНЬ ВІРУСАМИ АБО ІНШИХ РИЗИКІВ ДЛЯ БЕЗПЕКИ В ІНТЕРНЕТІ, ОДНАК, КОМПАНІЯ НИКVISION В РАЗІ НЕОБХІДНОСТІ НАДАСТЬ СВОЄЧАСНУ ТЕХНІЧНУ ПІДТРИМКУ.

ВИ ПОГОДЖУЄТЕСЬ ВИКОРИСТОВУВАТИ ЦЕЙ ВИРІБ У ВІДПОВІДНОСТІ ДО ВСІХ ЗАСТОСОВУВАНИХ ЗАКОНІВ, І ВИ НЕСЕТЕ ОДНООСІБНУ ВІДПОВІДАЛЬНІСТЬ ЗА ЗАБЕЗПЕЧЕННЯ ВИКОРИСТАННЯ ВИРОБУ ВІДПОВІДНО ДО ЗАСТОСОВУВАНОГО ЗАКОНУ. ЗОКРЕМА, ВИ НЕСЕТЕ ВІДПОВІДАЛЬНСТЬ ЗА ВИКОРИСТАННЯ ЦЬОГО ВИРОБУ СПОСОБОМ, ЯКИЙ НЕ ПОРУШУЄ ПРАВА ТРЕТІХ СТОРІН, ВКЛЮЧАЮЧИ, БЕЗ ОБМЕЖЕНЬ, ПРАВА РОЗГОЛОШЕННЯ, ПРАВА ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ТА ІНШІ ПРАВА ЩОДО КОНФІДЕНЦІЙНОСТІ. ВИ НЕ ПОВИННІ ВИКОРИСТОВУВАТИ ЦЕЙ ВИРІБ ДЛЯ БУДЬ-ЯКОГО ЗАБОРОНЕНОГО КІНЦЕВОГО ПРИЗНАЧЕННЯ, ВКЛЮЧАЮЧИ РОЗРОБКУ ВИРОБНИЦТВА ЗБРОЇ МАСОВОГО ЗНИЩЕННЯ, РОЗРОБКУ ВИРОБНИЦТВА ХІМІЧНОЇ АБО БІОЛОГІЧНОЇ ЗБРОЇ, БУДЬ-ЯКІ ДІЇ В КОНТЕКСТІ, ПОВ'ЯЗАНОМУ З ЯДЕРНОЮ ВИБУХОВОЮ РЕЧОВИНОЮ АБО НЕБЕЗПЕЧНИМ ЯДЕРНИМ ПАЛИВНИМ ЦИКЛОМ, АБО НА ПІДТРИМКУ ПОРУШЕНЬ ПРАВ ЛЮДИНИ.

У РАЗІ БУДЬ-ЯКИХ ПРОТИРІЧЬ МІЖ ЦИМ КЕРІВНИЦТВОМ ТА ЗАСТОСОВУВАНИМ ЗАКОНОМ, ОСТАННІЙ МАЄ ПЕРЕВАГУ.

Нормативна інформація

Декларація відповідності нормативним вимогам ЄС

Цей виріб і аксесуари до нього (якщо застосовується) мають маркування «СЕ», а тому відповідають чинним гармонізованим європейським стандартам, переліченим у Директиві з електромагнітної сумісності (EMC) 2014/30/ЄС, Директиві з низьковольтного електрообладнання (LVD) 2014/35/ЄС, Директиві щодо обмеження використання шкідливих речовин (RoHS) 2011/65/ЄС. 2012/19/ЄС (Директива з утилізації електричного й електронного обладнання (WEEE)): Вироби, помічені цим символом, не можна утилізувати у Європейському Союзі як несортовані побутові відходи. Щоб забезпечити належну переробку, після придбання еквівалентного нового обладнання поверніть цей виріб своєму регіональному постачальнику або здайте його в спеціально призначені пункти збору. Більше інформації див. на сайті: www.recyclethis.info

2006/66/EC (директива щодо акумуляторів/батарейок): Цей виріб містить батарейку, яку не можна утилізувати у Європейському Союзі як несортовані побутові відходи. Інформацію щодо батарейки див. у документації до виробу. Батарейка помічена цим символом, який може включати букви, які вказують на наявність кадмію (Cd), свинцю (Pb) або ртуті (Hg). Для належної переробки поверніть елемент живлення постачальнику або здайте в спеціальний пункт збору. Більше інформації див. на сайті: www.recyclethis.info

Вказівки з техніки безпеки

Уважно прочитайте вказівки з техніки безпеки, перш ніж використовувати та встановлювати цей виріб.

Попередження та застереження

• Цей виріб відноситься до класу А та може спричиняти завади радіозв'язку, у разі чого користувач може бути вимушений вжити відповідні заходи.
• Використання цього виробу має повністю відповідати електротехнічним нормам у вашій країні чи регіоні.
• Не допускайте потрапляння на обладнання крапельчи бризок. Ніколи не ставте на обладнання предмети, наповнені рідиною, як-от вази.
• ОБЕРЕЖНО. Для зменшення ризику пожежі замінюйте лише на запобіжник такого ж типу і з такими ж характеристиками.
• ОБЕРЕЖНО. Плавкий двополюсний запобіжник/у нейтралі. Після спрацювання запобіжника частини обладнання, що залишаються під напругою, можуть становити небезпеку під час технічного обслуговування.
• Обладнання слід підключати до електричної розетки із заземленням.
• Виконайте правильне підключення дротів від клем пристрою до розетки живлення змінним струмом.
  вказує на наявність небезпечної електричної енергії. Зовнішні дроти повинні підключатися до клем проінструктованою особою.
• Обладнання спроектоване, а коли це необхідно, змінено для підключення до комп'ютерної системи розподілення живлення.
• Це обладнання не підходить для використання у місцях, де можуть перебувати діти.
• ОБЕРЕЖНО. Якщо замінити батарейку на батарейку неправильного типу, виникає ризик вибуху.
• Заміна батарейки на батарейку неправильного типу може зашкодити охороні (наприклад, у разі деяких літієвих батарейок).
• Не кидайте батарейку у вогонь або у гарячу піч і не розбивайте та не розрізуйте батарейку. Це може призвести до вибуху.
• Не залишайте батарейку у місяях з дуже високою температурою. Це може призвести до вибуху або витоку вогненебезпечної рідини або газу.
• Не залишайте батарейку у місяях з дуже низьким атмосферним тиском. Це може призвести до вибуху або витоку вогненебезпечної рідини або газу.
• Утилізуйте використані батарейки згідно з інструкціями.
• Забороняється розміщувати на обладнанні джерела відкритого вогню, як-от свічки, які горять.
• Не можна перешкоджати вентиляції шляхом накривання вентиляційних отворів різними предметами, як-от газетами, скатертинами, шторами тощо. Забороняється блокувати отвори шляхом розміщення пристрою на ліжку, софі, килимі або іншій аналогічній поверхні.
• Задля належної вентиляції забезпечте навколо обладнання принаймні 20 см вільного простору.
• Роз'єм USB обладнання використовується лише для підключення миші, клавіатури або флеш-накопичувача USB.
• Це обладнання не підходить для використання у місцях, де можуть перебувати діти.
• Встановіть обладнання відповідно до вказівок у цій інструкції.
• Щоб уникнути травм, це обладнання слід надійно встановити у шафі відповідно до вказівок щодо встановлення.
• Тримайте кінцівки подалі від лопатей вентилятора. Під час технічного обслуговування вимикайте джерело живлення.
• Під час пересування або використання обладнання тримайте його під кутом 90° (вертикально).

Огляд

Контролер повнокольорових світлодіодних дисплеїв призначений для створення з повнокольорових дисплеїв безшовної відеостіни будь-якого розміру. Його можна використовувати у конференц-залах, студіях, спортзалах, аеропортах, банках, сімейних кінотеатрах тощо, а також для показу реклами.

Роз'єм

Наявні роз'єми контролера повнокольорових світлодіодних дисплеїв залежать від моделі. Рисунки нижче наводяться лише для ілюстрації.

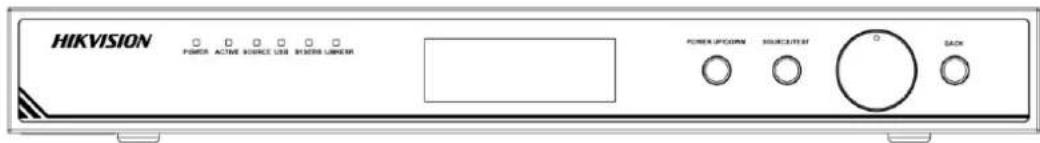

HIKVISION POWER ACTIVE SOURCE USB SHORT LIME POWER UP/FORM SOURCE OUT SACK

Індикатор	Опис	Індикатор	Опис
POWER	Індикатор живлення	ACTIVE	Індикатор активного статусу
SOURCE	Індикатор статусу джерела сигналу	USB	Індикатор USB
SYSERR	Індикатор системної помилки	LINKERR	Індикатор помилки зв’язку
РК-панель	Відображення різноманітної інформації,як-от рівень яскравості, IP-адресапристрою, роздільна здатністьвходу/виходу, тип джерела сигналу, статус блокування меню	Регулятор	Нормальний режим (не режим меню):обертайте праворуч/ліворуч для регулювання яскравостіРежим меню: обертайте праворуч/ліворуч, щоб вибрати пункт меню; натисніть, щоб вибрати або перейти до наступного меню
BACK	Тривале натискання: зняти блокування меню; потім натисніть регулятор, щоб увійти в режим менюКоротке натискання: повернутися до попереднього меню або головного меню	SOURCE/TEST	Тривале натискання: перейти у режим тестування зображенняКоротке натискання: змінити джерело сигналу
POWERUP/DOWN	Тривале натискання: перевести пристрій в режим снуКоротке натискання: пробудити пристрій	——	——

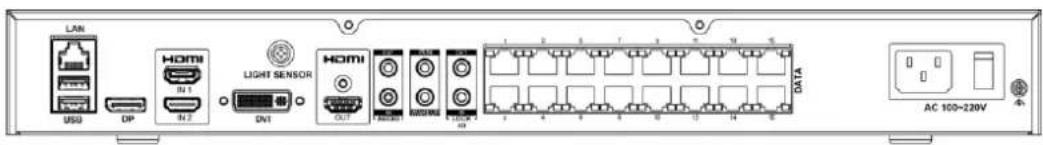

LAN USB DP HDMI DN1 DN2 LIGHT SENSOR HDMI DN1 HDMI DN2 HDMI DN3 HDMI DC DATA AC 100~220V

Роз'єм	Опис	Роз'єм	Опис	Роз'єм	Опис
LAN	Вхід сигналу мережі	USB	Роз'єм USB	DP	Роз'єм DP
HDMI IN 1/IN 2	Вхід 1/вхід 2 сигналу HDMI	LIGHT SENSOR	Роз'єм оптичного датчика	DVI	Роз'єм DVI
HDMI OUT	Вихід сигналу HDMI	AUDIO IN/OUT	Вхід/вихід аудіо	IR IN	Інфрачервоний вхід
WAKEUP	Роз'єм пробудження	3D OUT	Вихід сигналу 3D	3D IN	Вхід сигналу 3D
DATA	16 вихідних мережевих портів	Потужність	110–220 В змінного струму	— —	— —

Активація та вхід

Запустіть клієнт та активуйте потрібний пристрій за допомогою паролю. Перейдіть в інтерфейс входу в систему та введіть IP-адресу, номер порту, ім'я користувача та пароль, щоб виконати вхід.
