Termék típusa	Dugattyús légsűrítő
Márka	Güde
Modell	402/10/50
Tápellátás feszültsége	230 V ~ 50 Hz
Tartály űrtartalma	50 liter
Maximális nyomás	10 bar
Bekapcsolási nyomás	8 bar
Súly	Körülbelül 35 kg
Fő funkciók	Fúvás, felfújás, légfúvó használat, formázás
Rendszeres karbantartás	Kondenzvíz havi leeresztése, légszűrő tisztítása, olajcsere 10 óra után, majd 100-200 óránként
Tisztítás	Nedves rongyot használjon, ne használjon oldószereket
Biztonság	Biztonsági szelep, motor hővédelme, RCD differenciálkapcsoló ajánlott
Pótalkatrészek	Elérhetők a Güde vevőszolgálatánál
Javíthatóság	Csak engedélyezett személyzet által végezhető javítás
Garancia	12 hónap (ipari használat), 24 hónap (magáncélú)
Tartozékok	Kapcsoló, beállító gomb, nyomásmérők, leeresztő szelep, biztonsági szelep, légszűrő
Olaj típusa	Kompresszor specifikus olaj (ref. 40056)
Védelem	Ne használja esőben, kerülje a nedvességet
Tárolás	Száraz helyen, gyermekektől elzárva
Használat	Fúvás, felfújás, légfúvó használat stb.

Gyakran ismételt kérdések - 402/10/50 Güde

Hogyan állítsa be a munkanyomást?

Forgassa el a forgógombot (2) a + irányba a nyomás növeléséhez, vagy a - irányba a csökkentéséhez. Húzza meg a biztonsági gyűrűt a nyomás rögzítéséhez.

Milyen gyakran kell leereszteni a tartály kondenzvízét?

Legalább havonta egyszer. Nyissa ki a leeresztő szelepet (9) alacsony nyomás alatt (max 1 bar) a kondenzvíz eltávolításához. A be nem tartás érvénytelenítheti a korrózió elleni garanciát.

Milyen típusú olajat használjon a kompresszorhoz?

Használja a Güde speciális kompresszor olajat (ref. 40056). Az olajszintet minden üzembe helyezés előtt ellenőrizze a töltőnyíláson keresztül.

Mit tegyen, ha a kompresszor nem indul?

Ellenőrizze, hogy a tartályban lévő nyomás nem haladja-e meg az indítási nyomást. Szükség esetén engedje le a nyomást. Ellenőrizze az áramellátást és a hővédelmet is.

Hogyan tisztítsa a légszűrőt?

Csavarja le a légszűrő fedelét, vegye ki a habszűrőt, tisztítsa meleg szappanos vízben, szárítsa meg és tegye vissza.

Mi ennek a kompresszornak a maximális nyomása?

A maximális nyomás 10 bar. Az automatikus bekapcsolási nyomás 8 bar.

Hogyan cserélje a kompresszor olaját?

10 üzemóra után, majd 100-200 óránként. Nyissa ki a leeresztő csavart (16), gyűjtse össze a használt olajat, csavarja vissza, majd töltse fel új olajjal a nívópálcán lévő jelzésig.

A kompresszor túlmelegszik és leáll, mit tegyen?

Hagyja hűlni 5 percig. Ellenőrizze, hogy a hűtőbordák tiszták, a levegőellátás elegendő (faltól távolság >40 cm), és a használati idő nem túl hosszú. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Güde szervizzel.

Használhatom a kompresszort esőben?

Nem, tilos. A kompresszor nem használható nedves vagy vizes környezetben az áramütés veszélyének elkerülése érdekében.

Hol találok pótalkatrészeket ehhez a kompresszorhoz?

A pótalkatrészek a Güde vevőszolgálatánál érhetők el. Lépjen kapcsolatba velük a www.guede.com weboldalon vagy telefonon a +49 (0) 79 04 / 700-360 számon.

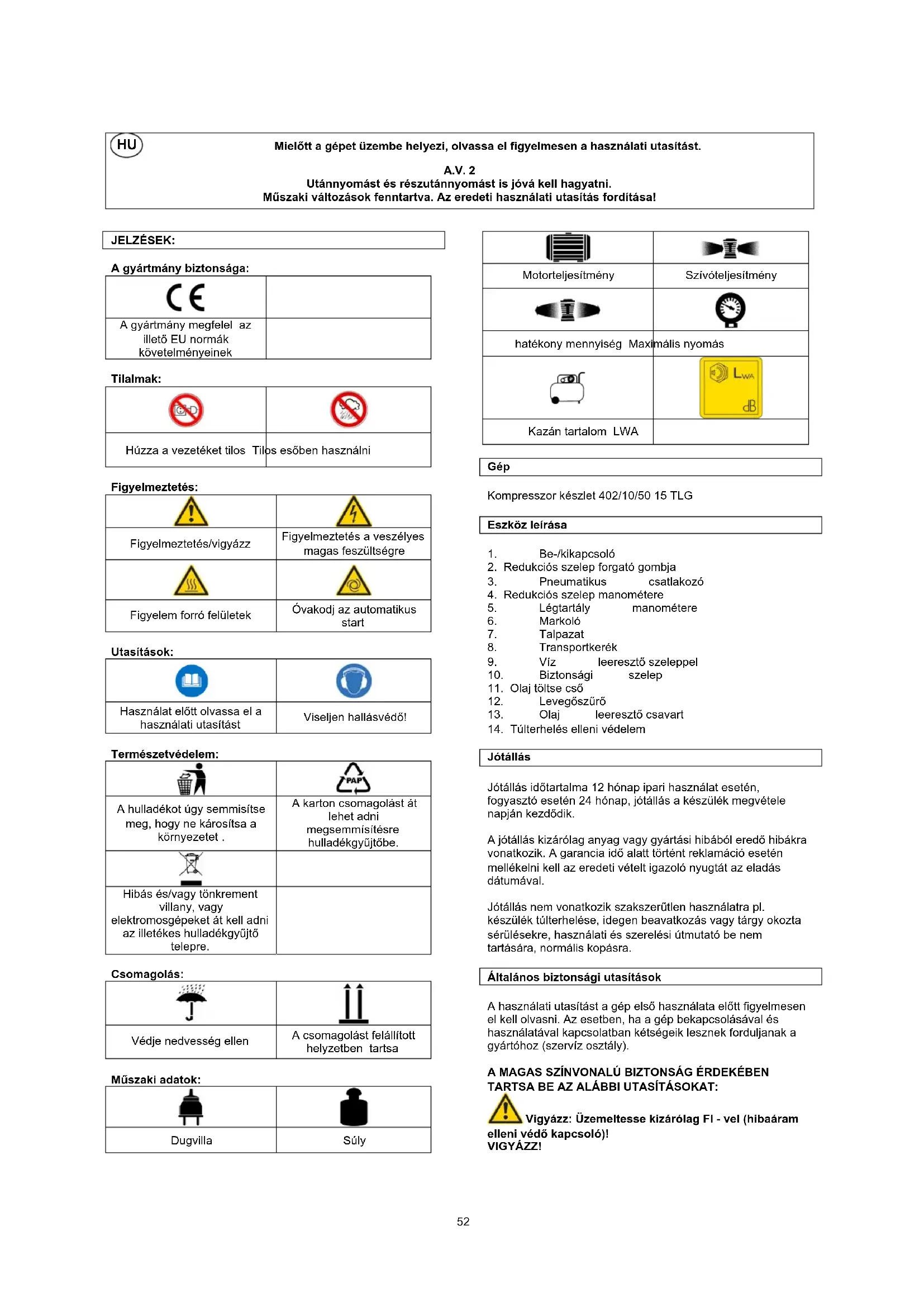

HASZNÁLATI ÚTMUTATÓ 402/10/50 Güde

Az eredeti használati utasítás fordítása

Mielött a gépet üzembe helyezi, olvassa el figyelmesen a használati utasítást.

A.V. 2

Utánnyomást és részutánnyomást is jóvá kell hagyatni.

Müszaki változások fenntartva. Az eredeti használati utasítás fordítása!

JELZÉSEK:

A gyártmány biztonsága:

CE
A gyártmány megfelel az illető EU normák követelményeinek

Tilalmak:

Húzza a vezetéket tilos Tilos esőben használni

Figyelmeztetés:

Figyelmeztetés/vigyázz	Figyelmeztetés a veszélyes magas feszültségre
Figyelem forró felületek	Óvakodj az automatikus start

Utasítások:

Használat előtt olvassa el a használati utasítást	Viseljen hallásvédő!

Természetvédelem:

A hulladékot úgy semmisítse meg, hogy ne károsítsa a környezetet.	A karton csomagolást át lehet adni megsemmisítésre hulladékgyűjtőbe.
Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.

Csomagolás:

Védje nedvesség ellen	A csomagolást felállított helyzetben tartsa

Müszaki adatok:

Dugvilla	Súly

Motorteljesítmény	Szívóteljesítmény
hatékony mennyiség Maximális nyomás
Kazán tartalom LWA

Gép

Kompresszor készlet 402/10/50 15 TLG

Eszköz leírása

1. Be-/kikapcsoló
2. Redukciós szelep forgató gombja
3. Pneumatikus csatlakozó
4. Redukciós szelep manométere
5. Légtartály manométere
6. Markoló
7. Talpazat
8. Transportkerék
9. Víz leeresztő szeleppel
10. Biztonsági szelep
11. Olaj töltse cső
12. Levegőszűrő
13. Olaj leeresztő csavart
14. Túlterhelés elleni védelem

Jótállás

Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.

A jótállás kizárólag anyag vagy gyártási hibából eredő hibákra vonatkozik. A garancia idő alatt történt reklamáció esetén mellékelni kell az eredeti vételt igazoló nyugtát az eladás dátumával.

Jótállás nem vonatkozik szakszerűtlen használatra pl. készülék túlterhelése, idegen beavatkozás vagy tárgy okozta sérülésekre, használati és szerelési útmutató be nem tartására, normális kopásra.

Általános biztonsági utasítások

A használati utasítást a gép első használata előtt figyelmesen el kell olvasni. Az esetben, ha a gép bekapcsolásával és használatával kapcsolatban kétségeik lesznek forduljanak a gyártóhoz (szervíz osztály).

A MAGAS SZÍNVONALÚ BIZTONSÁG ÉRDEKÉBEN TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT:

Vigyázz: Üzemeltesse kizárólag FI - vel (hibaáram

elleni védő kapcsoló)!

VIGYÁZZ!

• Tartsa munkahelyét rendben és tisztán. A munkahelyen és a munkaasztalon lévő rendetlenség személyek sérüléséhez vezethet.
• Respektálja munkakörnyezete sajátosságait. Villanyszerszámokat és gépeket ne használjon nyirkos, vagy nedves környezetben. Biztosítsa be a megfelelő világítást. Villanyszerszámokat ne hagyjon esőn, vagy nedves levegőn, ne kapcsolja be könnyen gyulékony folyadékok, vagy gázak közelében.
• A gép közelébe nem szabad idegen személyeket engedni. Látogatókat, nézőközönséget, főleg gyerekeket, betegeket, vagy legyengült személyeket tartson távol munkahelyétől
• Ügyeljen a szerszámok biztonságos elhelyezésére. A gépet, ha nem használja, tegye száraz helyre, lehetőleg magasra, vagy zárja be úgy, hogy ne legyen hozzáférhető más személyek részére.
• Minden munkához megfelelő szerszámot használjon. Ne használjon pl.kis gépet, vagy kellékeket olyan munkához, mely erős, nagy gépet követel. A gépet kizárólag arra a célra szabad használni, melyre rendeltetve van. A gépet tilos túlterheln!
• Gondoskodjon a villanyvezető kábelról. Ne húzza a kábelt, ne húzza ki a dugvillát a kábelnél fogva. A kábelt nem szabad hőforrás, olajok és éles tárgyak közelében tartani.
• Akadályozza meg a gép véletlen bekapcsolódását. Mielőtt a dugvillát a konektorba helyezi, győződjön meg arról, hogy a kapcsoló „kikapcsolva“ helyzetben legyen.
• Kinti környezetben kizárólag speciális hosszabbító kábelt használjon. Kinti használatra kizárólag speciális hosszabbító kábelt használjon, mely erre a célra megfelelő, s e szerint van megjelölve.
• Mindig legyen éber munka közben, ügyeljen arra, mit csinál. Villamos szerszámmal nem szabad dolgoznia, ha fáradt.
• Ellenő rizze az alkatrészek állapotát. Használat előtt ellenőrizze a berendezést. Néhány alkatrész elromlott? Ha nem nagy a hiba, fontolja meg, hogy a berendezés képes-e így is hiba nélkül és biztonságosan működni.
• Előzze meg az áramütést. Kerülje ki teste érintkezését leföldelt objektumokkal, pl. vízvezeték, fütőtest, rezsó és jégszekrény.
• Használjon kizárólag jóváhagyott alkatrészeket. Karbantartáshoz és javításokhoz használjon kizárólag eredeti, vagy az eredetivel megegyező alkatrészeket. Az alkatrészeket kizárólag autorizált javítómühelyekben vásárolja.
• Figyelmeztetés! A használati utasításban nem ajánlott kellékek és alkatrészek használata személyek veszélyeztetéséhez és károk keletkezéséhez vezethet.

Biztonsági utasítások első üzembehelyezéshez

• A berendezés eleget tesz az EN 61000-3-11 norma követelményeinek és külön csatlakozási feltételek vonatkoznak rá. Ez azt jelenti, hogy tilos bekapcsolni bármely, szabadon választott helyeken.
• A gép, az áramkör megfelelőtlen eredményeként, átmeneti feszültségingadozást idézhet elő.
• A berendezést kizárólag azokon a helyeken szabad bekapcsolni, ahol a maximálisan megengedett impendanció értéke nem haladta túl a Z_ = 0,233 .
  A berendezés tulajdonosának kötelessége, az áramszolgáltatóval való megegyezés alapján, hogy azon bekapcsolási hely, ahol a gépet használni akarja, eleget tegyen a fenti követelményeknek.
• Mielött elkezdi a gépet beállítani, vagy karbantarási munkákat végezni rajta, feltétlenül kapcsolja ki az áramkörből.
  • Gyerekeknek tilos a géppel dolgozni.
• A gép kicsomagolásakor ellenőrizze, hogy a berendezés minden kelléke hiba nélküli állapotban legyen.

Viseljen védőszemüveget és fülvédő berendezést. Viseljen védőszemüveget, vagy más megfelelő szemvédő és hallásszervédő berendezést. A sűritett levegő sugarát nem szabad se a saját, se más személyek testére irányítani. Az idegen részecskéket a levegő áramlata felgyorsíthatja, s így veszélyessé vállhatnak.

- Viseljen áramütés elleni védőberendezést. A kompresszort nem szabad víz közelében, vagy nedves környezetben használni.

• A kompresszor leállítása

Javítás, ellenőrzés, karbantartás, tisztítás, vagy alkatrészcsere előtt a kompresszort minden esetben kapcsolja ki az áramkörböl, és teljesen nyomástalanítsa.

• Véletlen bekapcsolás

A kompresszort nem szabad áramkörbe bekapcsolt állapotban, vagy nyomás alatt szállítani. Az áramkörbe való bekapcsolás előtt ügyeljen arra, hogy a nyomásmérő kapcsolója OFF helyzetben legyen.

• A kompresszor raktározása

A kompresszort, ha nem használja, tegye száraz helyre, úgy, hogy ne legyen kitéve az időjárás viszontagságainak. Ügyeljen arra, hogy a gyerekek számára hozzáférhetetlen helyen legyen.

- Munkaruha

Ne viseljen széles, bő öltözéket és ékszereket, melyeket a gép forgó részei bekaphatnak.

• A kompresszor gondos karbantartása

Tartsa be a kenésre szóló utasításokat (lásd. olajtöltő garat és az olajszínt ellenőrzése a „Kezelés“ fejezetben).

Tartsa be a légszűrő védő fedelére vonatkozó utasításokat, melyek a „Kezelés“ című fejezetben találhatók.

Rendszeres időközökben ellenőrizni kell a villanyvezető kábelt. Ha meg van rongálódva, javíttassa meg, vagy cseréltesse ki szervíz központban. Győződjön meg arról, hogy a kompresszor külső részén semmiféle szemmel látható megrongálódás ne legyen. Szükség esetén forduljon szakszervízhez.

• Használat kinti környezetben

- Ha a kompresszorral kinti könyezetben dolgozik, kizárólag kinti használatra alkalmas megfelelő hosszabbító kábelt szabad használni, mely ennek megfelelően meg van jelölve. Vigyázz: kizárólag megfelelő keresztmetszetű kábelt szabad használni (min. 1,5 ^2 mm), a 10 m-nél hosszabb kábelek esetén, kedvezötlen hömérséklet alatt, problémák állhatnak be a startolásnál.

- Figyelem

Legyen figyelmes. Ügyeljen arra, amit csinál. A kompresszort nem szabad használni, ha fáradt, alkohol, vagy olyan gyógyszerek hatása alatt áll, melyek fáradtságot okozhatnak.

- Ellenőrizze a hibás és a meglazult alkatrészeket Ha a védő berendezés, vagy más szerkezeti alkatrészek meghibásodtak, a kompresszort a következő használat előtt ellenőrizni kell, s be kell biztosítani további biztonságos működtetését.

Minden megrongálódott szerkezeti alkatrészt szakszervízben kell megjavíttatni, vagy a használati utasítás szerint kicserélni.

• A kompresszor helyes használata

- A kompresszor működtetésénél be kell tartani a kézikönyvben leírt utasításokat. Meg kell akadályozni,

hogy a kompresszort gyerekek, vagy olyan személyek használják, akik nem ismerkedtek meg a használati utasítással, s a gép szabályszerű kezelésével.

• A szellőztető rácsot tartsa tisztán

A motor szellőztető rácsát tartsa tisztán. Ha a kompresszort szennyezettebb környezetben használja, a rácsot rendszeres időközökben tisztítani kell.

- A kompresszort kizárólag megadott feszültség alatt szabad használni

A kompresszort a gép tipuscímkéjén feltüntetett feszültség alatt működtesse.

Az esetben, ha a kompresszort magasabb feszültség alatt üzemelteti, ez a motor nem megengedett túlmelegedéséhez vezethet.

A bekapcsolt gépet nem szabad felügyelet nélkül hagyni.

• Ha a kompresszor hibás, tilos használni

Az esetben, ha a kompresszor munka közben szokatlan zajt ad ki, vagy erősen vibrál, esetleg másképp tünik hibásnak, azonnal le kell állítani; a zavar okát a legközelebbi szakszervíz állapítja meg.

- A műanyag alkatrészeket tilos oldó szerekkel tisztítani

Olyan oldó szerek, mint a benzin, hígitó szerek, motorolaj, vagy más alkoholt tartalmazó anyagok a kompresszor műanyag alkatrészeit tönkre teszik. Tehát a műanyag alkatrészeket tilos ezekkel az anyagokkal tisztítani, szükség esetén használjon megfelelő folyékony anyagot, vagy szappanos vizet.

- Kizárólag eredeti alkatrészeket szabad használni.

Az esetben, ha más gyártóktól szerzett alkatrészeket használ, jótállási joga megszünik. Idegen alkatrészek használata a kompresszor működési zavarához vezethet. Eredeti alkatrészeket a szerződéses árúslítók forgalmazzák.

- Tilos a kompresszoron bármilyen változást véghezvinni.

- A kompresszoron semmit sem szabad változtatni. A javításokat kizárólag szakszervíz végezheti. Nem megengedett változás negativ befolyással van a kompresszor teljesítményére, súlyos sebesülésekkel is járhat az esetben, ha a gépet olyan személy javítja, aki nem rendelkezik elegendő szaktudással.

- Ne érintse meg a kompresszor forró részeit

- Ne érintse meg a csővezetéket, a motort, sem a kompresszor többi konstrukciós részét, égési sebesülés veszélye fenyeget.

- A működő gépet tilos felügyelet nélkül hagyni, veszélyes lehet.

- Karbantartási, vagy javítási munkálatok befejeztével a biztonsági berendezést haladéktalanul vissza kell szerelni.

- Nagyon fontos a konkrét munkahelyre vonatkozó és minden, az általában elismert baleseteket megelőző előírásokat ismerni.

- A gép használata előtt feltétlenül ellenőrizni kell a biztonsági berendezést. Bizonyosodjon be arról, hogy a kissé hibás alkatrészek valóban hiba nélkül fognak működni.

- Az esetben, ha a használati utasításban nincs másképp leszögezve, a megrongálódott alkatrészeket és biztonsági berendezést autorizált szervízzel meg kell javíttatni, vagy ki kell cserétetni.

- Ez a gép minden illetékes biztonsági előírásoknak eleget tesz. Kizárólag autorizált szervíz központban, szakképzett villanyszerelők javíthatják meg, eredeti alkatrészek alkalmazásával. Ellenkező esetben sebesülés veszélye fenyeget.

Kényszerhelyzet

Biztosítson a balesetnek megfelelő elsősegélyt és lehető leggyorsabban hívjon kvalifikált orvosi segítséget. Óvja a sebesültet további sebesüléses ellen és nyugtassa meg.

Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:

1. A baleset színhelye

1. A baleset típusa

2. A sebesültek száma

3. A sebesülések típusa

A gép rendeltetés szerinti használata

Kifúváshoz és könnyű munkákhoz sürített levegővel, modellezéshez, falfestésre airbrush módszerrel, lakkozó munkákhoz airbrush módszerrel, gumiabroncsok pumpázásához, stb.

maradékveszély

Közvetlen érintkezés villanyárammal

A villanyáram okozta balesetnek hibás kábel, vagy dugvilla lehet az oka.

A hibás kábelt és dugvillát haladéktalanul cseréltesse ki szakemberrel. A gépet kizárólag hibaáram elleni védőkapcsolóval (RCD) szabad használni.

Nem közvetlen érintkezés villanyárammal

Sebesülés veszélye a gép nyitott, vagy hibás, jó

áramvezető képességű alkatrészeivel. Karbantartáskor a gépet mindig kapcsolja ki az áramkörböl. Kizárólag hibaáram elleni védőkapcsolóval működtethető.

A munkahely elégtelen megvilágítása

Elégtelen megvilágítás magas biztonsági kockázattal jár.

A géppel való munka közben biztosítsa be munkahelye megfelelő megvilágítását.

Megsemmisítés

A berendezés megsemmisítése a gépen elhelyezett piktogrammokból olvasható le. Az egyes jelzések értelmét a „Jelzések“ fejezetben találja meg.

A csomagolás megsemmisítése

A csomagolás védi a gépet szállítás alatti megrongálódás ellen. A csomagolás anyaga az ökológiai szempontok és megsemmisítési lehetőségek szerint van kiválasztva, tehát reciklálható.

A csomagoló anyag körforgalomba való visszatérése nyersanyagot spórol meg és csökkenti a hulladék mennyiségét.

A csomagoló anyag egyes részei (pl. fólia, polisztirén), veszélyesek lehetnek gyerekek részére. Fulladás veszélye fenyeget!

Tehát a csomagoló anyag illetékes darabjait raktározza olyan helyen, ahová nem juthatnak gyerekek, s minél előbb semmisítse meg.

Követelmények a gép kezelőjére

A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.

Szakképesítés

A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.

Minimális korhatár

A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt, az oktató felügyelete mellett, szakképzettség elsajátítása érdekében.

Képzés

A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.

Szállítás és raktározás

• Hosszabb raktározás esetén a gépet alaposan meg kell tisztítani, s úgy elraktározni, hogy nem kompetens személyek előtt el legyen zárva.
• A kompresszort tilos lefektetett helyzetben, vagy nyomás alatt raktározni!
• A légtartályban lévő nyomás csökkenhet a sürített levegő lehülésével.

Szerelés és első üzembehelyezés

Az esetben, ha a kompresszort kerekek nélkül forgalmazzák, a kerekeket csavarhúzó segítségével szerelje fel – lásd.2.ábra. A csavarok és anyacsavarok sorrendje a 2. ábrán látható. Ajánlatos felcsavarozni a gumi talpat. A rögzítők – csavarok, anyacsavarok, stb. – a szállítmány kellékei.

Az üzembehelyezés előtt cserélje ki az olajtartály szállítás alatt használt dugóját olajtöltő garatra, továbbá biztosítsa be a helyes olajszintet (lásd. fejezet „Kezelés - olajtöltő garat, s az olajszint ellenőrzése)

Kezelés

Az airbrush kompresszort bármilyen át- és

beállítás előtt kapcsolja ki az áramkörből.

A munkanyomás beállítása

• A munkanyomás az alábbiak szerint állítsa be: a forgató gombot (2) + irányba fordítva nő a munkanyomás. Ha a gombot - irányba fordítja, a munkanyomás csökken. A kontragyűrű behúzásával a munkanyomást aretálhatja.
• A kompresszoron automatikus biztosító szelep van, mely túlnyomás esetén kinyílik. A szelepgyűrű (10) beszoritásával kézzel kiengedheti a légtartályból a felesleges nyomást.

VIGYÁZZ:

Fordítson figyelmet arra, hogy megfelelő mennyiségű sürített levegővel dolgozó gép álljon rendelkezésére. Maga a nyomás NEM meghatározó a hibátlan és megfelelő munkához. A kompresszor hosszabb szünete utáni, használat nélküli rövid bekapcsolódása, normálisnak tekinthető. Az esetleges javításokat kizárólag képzett autorizált szakemberek végezhetik.

Olajtöltő garat és olaj állapotának az ellenőrzése

Az üzembehelyezés előtt cserélje ki az olajtartály dugóját olajtöltő garatra, majd állítsa be a helyes olajszintet

Az olaj szint felett van, hogy minden indításkor ellenőrzi!

Olajcsere

Miután megérkezett a dugattyús chip is, hogy nül szükség van az első 10 órán belül az üzemeltetés, égezze el az olajcsere. Javasoljuk, hogy a mi esszor (SKU: 40056). Később, attól függően, működését presszort, az összes 100-200 üzemóra az olajcsere Annak érdekében, hogy elvégezze olajcsere, nyissa leeresztő csavart (16), és kezdődik a folyamat a sek olajat egy megfelelő tartályba.

Figyeljük meg, szigorúan a szabályokat atlanítása olaj és dobja el megfelelően a ékolajok központjában.

Csavarja ki a leeresztő csavart most határozottan vissza, és töltse ki az olaj a jelig a mérőpálca.

Télen ajánljuk kenőképességű olajok, hogy a hideg k, hogy segítsen!

Gépszemlék és karbantartás

A gépen végzendő minden munka előtt feltétlenül kapcsolja ki a dugvillát a konektorból. Az esetben, ha a gépet hosszabb ideig nem fogja használni, ajánlatos pár csepp olajat a légszűrőre cseppenteni. Ennek az az értelme, hogy a legközelebbi üzemeltetésnél a kompresszor hengerének a falai előre olajozva lesznek.

A műanyag alkatrészek tisztításához nedves textiliát használjon. Tisztítószerek, oldószerek és éles tárgyak használata tilos.
- A szellőztető nyilásokat és a mozgó alkatrészeket minden használat után puha kefével, vagy ecsettel tisztítsa meg a leülepedett portól.
- A fémalkatrészeket rendszeresen olajozza.

Nyomáskapcsoló:

A kompresszor automatikus nyomáskapcsolóval van ellátva, mely a munkanyomás felső határának az elérése után a kompresszort automatikusan kikapcsolja, s újra bekapcsolja ismételt levegőszükséglet esetén. A bekapcsolási nyomás értéke 8 barr, a max. nyomás 10 barr.

Szemlékre és karbantartásra vonatkozó biztonsági utasítások

Minden használat után

A szellőztető nyilásokat és a mozgó alkatrészeket tisztítsa meg a portól.

Rendszeresen

A mozgó fémalkatrészeket olajozza meg (univerzális olaj) Ellenőrizze a csavarokat, be vannak-e szorítva. Rendszeresen (legalább havonta) engedje ki a légtartályból a kondenzátot. Ellenkező esetben megrozsdál, s ez a jótállási jog elvesztéséhez vezet. Máskülönben a kompresszorhoz semmiféle karbantartás nem szükséges.

(A kondenzát a tartály szinétől barnára szineződhet).

1. Húzza ki a dugvillát a konektorból!

2. A kieresztő szelepet (9) akkor nyissa ki, ha a légtartályban a nyomás alacsony (max. 1 barr), majd a kondenzátot teljesen engedje ki.
   ( Használjon megfelelő edényt)

3. A szelepet zárja vissza

Légszűrő

A légszűrő betétjét ajánlatos időnként kitisztítani. Távolítsa el a légszűrő fedelének a dugóját és emelje ki a habszűrőt, melyet langyos szappanos vízzel mosson ki, majd szerelje vissza a légszűrő fedelét.

Túlmelegedés elleni biztosíték. (modelltől függően)

Ha a kompresszor műszaki defektel van terhelve vagy állandó üzemeléssel, az árambevezetés termo-kapcsolóval automatikusan megvan szakítva. Ha ez a helyzet feláll, akkor ajánlott a kompresszort a hálózatról lekapcsolni és kb. 5 percig hagyni hűlni. Ha a kompresszor bizonyos munkaidő után ismét nem indul meg, hagyja hűlni további 3 percet.

Szervíz

Vannak műszaki kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon www.guede.com a Szerviz fejezetben gyorsan és bürokráciát kizárva segítségére leszünk. Alternatív elérhetőségünk: E-mail:[e-mail] Segítsenek, hogy segíthessünk Önöknek. Ahhoz, hogy esetleges reklamáció esetén berendezését identifikálhassuk, szükségünk van a széria számra, megrendelési számra és a gyártási évre. Ezeket az adatokat megtalálja gépe típuscimkékén. Annak érdekében, hogy ezek az adatok állandóan a keze ügyében legyenek, kérem, írja be ezeket az alábbi táblázatba.

Széria szám:

Termékszám:

Gyártási év:

Tel.: [phone] / 700-360

Fax: [phone]

E-mail: [e-mail]

Fontos információk az ügyfél részére

Felhívjuk a felhasználó figyelmét, hogy mind a jótállási időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ezzel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs esetek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása.

	Hiba Oka Elhárítása
A	Kompresszor bekacsolás után nem indul	A légtartályban lévő nyomás nagyobb mint az indító nyomás	Anyomást a tartályból engedje ki, hogy a nyomáskapcsoló automatikusan bekapcsoljon.
		Hibás betáplálás	Bevezető áramot ellenőriztesse szakemberrel.
		Motor kioldója szaggatja az áram bevezetést.
		Hibás nyomás kapcsoló	Nyomáskapcsolót cseréltesse ki szakemberrel.
B	Kompresszor a bekapcsolási nyomás elérésénél röviden megindul illetve búg és utána automatikusan kikapcsol.	Bevezető vezeték nagyon hosszú vagy nagyon kicsi a keresztmetszete.	Ellenőrizze a kábel hosszúságát és átmérőjét.
C	Kompresszor állandóan megy	Szívó szűrő erősen szennyezett	A szűrőt tisztítsa ki vagy cserélje ki.
		A pneumatikus szerszámnak nagy a levegő fogyasztása	Ellenőrizze a pneumatikus szerszám levegőfogyasztását, keresse fel a márkaeladót.
		Kompresszor tömítetlensége	Lokalizálja a tömítetlenséget és tájékoztassa a Güde szervizet.
		Sok a lecsapódás a levegő tartályban.	Lecsapódást eressze ki.
		Tömítetlen a pneumatikus csővezeték	Ellenőrizze a pneumatikus csővezetéket, tömitse el.
		A lecsapoló szelep nyitva vagy hiányzik Zárja le illetve szerelje be.
D	Üzemközben a tehermenetsítő szelepből a nyomáskapcsoló alatt levegő illan el.	Tehermenetesítő szelep nem tömör.	Tisztítsa ki vagy cserélje ki a tehermentesítő szelepet.
E	A kikapcsolási nyomás elérése után a tehermenetsítő szelepből a nyomáskapcsoló alatt nyomáslevegő szabadul fel, amíg nincs elérve a bekapcsolási nyomás.	Visszacsapó szelep betétje nem tömör vagy hibás	Visszacsapó szelep betétjét tisztítsa ki vagy cserélje ki
		Visszacsapó szelep meghibásodott.	Cserélje ki a visszacsapó szelepet.
F	Kompresszor gyakran bekapcsol	Sok a lecsapódás a levegő tartályban.	lecsapódást eressze ki.
		Kompresszor túl van terhelve
g	Biztonsági szelep kifúj	A levegőtartályban lévőnyomás nagyobb mint a beállított kikapcsolási nyomás	Nyomás kapcsolót állíttaa be/ cseréltesse ki szakemberrel (Güde szerviz).
		Biztonsági szelep hibás.	Cserélje ki a biztonsági szelepet vagy keresse fel a Güde szervizet.
H	Kompresszor nagyon melegszik	Bevezető levegő nem elegendő	Biztosítsa az elegendő levegő bevezetést és elvezetést (faltól minimális távolság 40 cm).
		A hűtőbordázat a hengeren (hengerfejen) szennyezett.	A hűtőbordázatot a hengeren (hengerfejen) tisztítsa le.
		Nagyon hosszú használat Kapcsolja ki a kompresszort.
I	Az olaj mennyiség növekszik anélkül, hogy fel lenne öntve.	Lecsapódás gyülemlik az olajban.	kopresszor túldimenzált, tályékoztassa a Güde szervizt..
		A levegő nagyon nedves	Cserélje ki az olajat
J	Kompresszor melegedik és kikapcsol	Kompresszor túl van terhelve Tájékoztassa a Güde szervizet.	szervizet.
		Kompresszor hibás Tájékoztassa a Güde szervizet.
		Kompresszor alul feszültségen van Tájékoztassa a Güde szervizet.
		Kömyezet hőmérséklete. 35°C	Tájékoztassa a Güde szervizet.

Karbantartási táblázat

A karbantartási időközök normális üzemelésre vonatkoznak extrém üzemi feltételekhez a karbantartás időközei megfelelően rövidülnek.
Tevékenység:	Időközök	dátum	dátum	dátum	dátum
Szívó szűrő ellenőrzése• tisztítás• csere	Hetente, minden50 üzemóra utánmin. 1x évente
Visszacsapó szelep és betétje tisztítása	évente
Olaj állapotának ellenőrzése	Naponta illetve minden üzemelés előtt.
Olajcsere Ásványi olaj, szintetikus olaj cseréje	minden 50 üzemóra után1x éventeMinden két évben
Olaj feltöltés/ után-öntése Szükség	szerint
Lecsapódás ki engedése a légtartályból	Minden használat után
Lecsapódás kiengedése a szűrő redukciós szelepjéből	Minden használat után
Levegőszűrő betétjének tisztítása	Szükség szerint
Kompresszor tisztítása Szükség szerint
Csavarkötések ellenőrzése	Először 10 üzemóra után,utána minden 500 üzemóraután.

Fordítása azonossági nyilatkozat EU

Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti.
