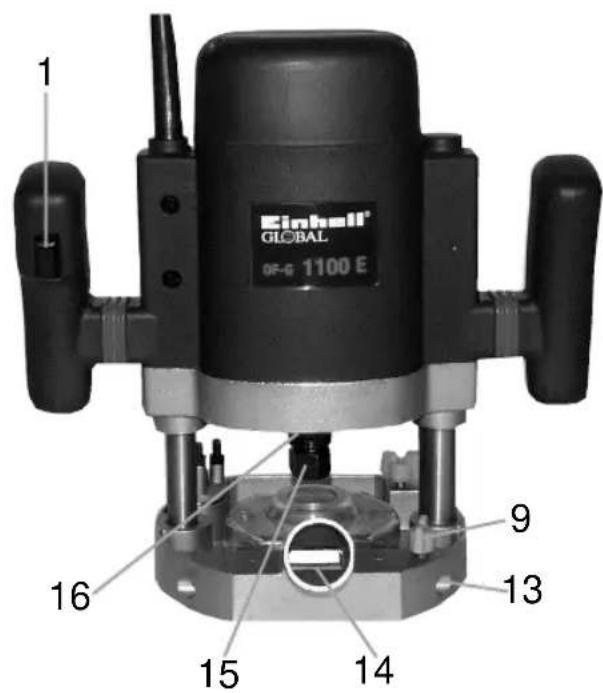

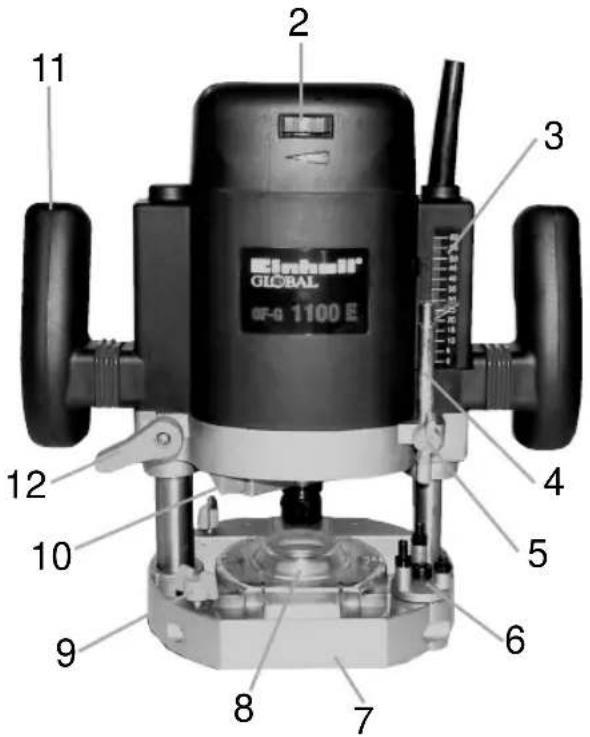

1. A gép leírása (1-es és 2-es ábra)

1. Ki - bekapcsoló
2. Fordulatszám állító
3. Skála
4. Mélység ütköző
5. Szárnyas csavar a mélység ütköző beállításához
6. Revolverütköző
7. Marósaru
8. Maróburkolat
9. Szárnyas csavar a párhuzamos ütköző fixírozásához
10. Orsó rögzítő
11. Kézi fogantyúk
12. Rögzítő fogantyú
13. Párhuzamos ütköző felvételi furat
14. Elszívó csatlakozó
15. Rögzítőanya
16. Orsó
17. Vezető hengerek a párhuzamos ütközöhöz
18. Párhuzamos ütköző
19. Finombeállítás, párhuzamos ütköző
20. Villás kulcs
21. Körzőhegy
22. Vezető hüvely

2. Tecnikai adatok:

Feszültség rendszer: 230 V \~ 50 Hz

Teljesítményfelvétel: 1100 Watt

Üresjárati fordulatszám: 8.000 - 26.000 / perc

EmelÜmagasság: 35 mm (marásmélység)

Szorító: ∅ 8 és ∅ 6 mm

A profilmarónak max.: ∅ 40 mm

Védőszigeteléssel ellátva

Súly 4,6 kg

Hangnyomásmérték LPA: 94,2 dB (A)

Hangtelyesítménymérték LWA: 107,2 dB (A)

Vibrálás a_w 4,92 m / s²

3. Rendeltetésszerě használat

A felső maró különösen fa és műanyagok megmunkálására alkalmas, ezenkívül ággöccsök kivágására, horony marásra, mélyedések kidolgozására, ívek és írásjegyek utánzására, stb.. A felső marót nem szabad fémek, kövek stb. megmunkálására felhasználni.

A gépet csak rendeltetés szerint szabad használni. Ezt meghaladó használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen sérülésért a használó illetve a kezelő szavatol és nem a gyártó.

4. Fontos utasítások

Kérjük figyelmesen olvassa el a használati utasítást és vegye figyelembe az abban foglalt utasításokat. Ismerkedjen meg a használati utasítások alapján a géppel, a helyes használtával, valamint a biztonsági utasításokkal. Tárolja a használati utasítást a felső maróval együtt.

Biztonsági utasítások

●A hálózati dugót a dugaszolóaljzatba csak akkor dugja be, ha a gép ki van kapcsolva.
- Biztosítsa a megmunkálandó munkadarabot a rögzítő készülék segítségével elcsúszás ellen.
●A kábelt a géptől mindig hátrafelé vezesse el.
●A hálózati dugót mindig húzza ki a dugaszolóaljzatból, ha a gépen dolgozik.
- Ügyelni kell arra, hogy csak oljan marók legyenek használva, amelyeknek a szárátmérője megfelelő és a szerszám sebességére alakalmasak.
●Használat előtt vizsgálja meg, hogy a maró elég szorosan fekszik-e fel.
- Ügyeljen munka közben mindig egy biztos állásra.
●A marást a maró mozgásával ellentétes irányban kell végezni (ellenfutás).
- Csak forgó marófejjel merüljön a munkadarabba.
●A felső marot mindig két kézzel kell vezetni.
●A maró megadott legmagassabb fordulatszámát nem szabad túllépni.
- Vegye a gép reakciónyomatékát fogyelembe; főleg a beszorult marónál.
●A munka befejezése után a gépet a kiinduló helyzetbe visszatolni.
- Csak kifogástalanul köszörült marót használni.
●A marót erőzárással beszorítani?
●Nagyobb marási mélységek esetén az anyagnak megfelelően több fogást alkalmazni.
●A munkahelyen a zajkifejtés túllépheti a 85 dB (A). Ebben az esetben az üzemeltetők részére hangvédő intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját az EN 50144-1 szerint mérik.
●A kibocsátott rezgések értéke az 50144-1-es EN alapján lett mérve.
●A felső maró üzemeltetése alatt zajcsökkentő fülvédőt kell hordani.

5 Üzembe helyezés előtt

●A használatba vétel előtt minden fedőnek és biztonsági berendezésnek szabályszerűen kell felszerelve lennie.

●Mielőtt a gépet az elektromos hálózatra csatlakoztatja ellenőrizze le, hogy a gép tipustábláján levő adatok a hálózati adatokkal megegyeznek e.

6. Felépítés és használat.

Figyelem! Minden összeszerelési és beállítási munkálat előtt húzza ki a hálózati dugót.

A.) Az elszívócsatlakozók (14-es pozíció / 1-es. ábra)

Figyelem! Egészségügyi okokból a porelszívás használata elengedhetetlenül szükséges.

Kapcsoljon az elszívócsatlakozókra (14) egy megfelelő porelszívót.

B.) A párhuzamos ütköző felszerelése (2-es ábra)

●A párhuzamos ütköző (18) vezetőtengelyeit (17) a marósaru (7) furataiba (13) tolni.
●A párhuzamos ütközőt (18) a kívánt mértékre beállítani és a szárnyas csavarokkal (9) rögzíteni.
●A finombeállító (19) csavarása által be lehet állítani a párhuzamos ütközót, a pontos méretre.

C.) A körzőhegy felszerelése (2-es/3-as ábra)

●Engedje meg a párhuzamos ütközön (18) levő szárnyas csavarokat (a) és húzzon ki egy vezetőtengelyt (17).
●A körzőhegyet (21) a párhuzamos ütköző (18) vezetőtengelyére (17) tolni és a szárnyas csavarral (b) rögzíteni. Figyelem: a párhuzamos ütközőt meg kell fordítani. Úgy hogy az ütközősín felfelé mutasson.

●Tegye a körzőhegyet az anyagra.

●A párhuzamos ütköző (18) eltolása által a kívánt rádiuszt beállítani és mindkét szárnyas csavarral (9) rögzíteni.

●A gépet bekapcsolni.

●A rögzítő fogantyú kiengedése (12) után a gépet lassan az ütközőig lefelé mozgatni. (Lásd az F. pontot)

●Hornyot, peremet stb. egyenletes előretolással marni. Ennél a gépet mindkét kézzel vezetni.

●A munka befejezése után a gépet vissza felvezetni.

●A gépet kikapcsolni.

D.) A vezető hüvely felszerelése

• A vezető hüvelyt (22) mind a két mellékelt beeresztett fejű csavarral a marósaru also oldalára rögzíteni.
  ●A vezető hüvelyt (22) az indító gyűrűvel (b) a sablonon (c) végigvezetni.
• Annak érdekében, hogy a kópia pontos legyen, a munkadarabnak (d) a „külső perem indítógyűrű“ és a „külső perem maró“ (e) külömbségével nagyobbnak kell lennie.

D c 22 d b e

E.) A marószerszám felszerelése

Figyelem: a hálózati dugót kihúzni!

●Az orsó rögzítőt (10) nyomni és a rögzítőanyát (15) az orsórol (16) lecsavarni.
●A felhasznált marószerszámtól függően, berakni az orsóba (8) a megfelelő szorítót.
●A rögzítőanyát (15) enyhén az orsóra csavarni.
●A maró szerszámot a szorítóba dugni.
●Az orsó rögzítőt (10) nyomni és villáskulccsal (20) a rögzítőanyát (8) szorosra húzni.

Figyelem: a használtba vétel előtt a beállításhoz és szereléshez használt szerszámokat ismét eltávolítani.

●A marószerszámok eltávolításakor járjon el fordított sorrendben.

F.) A maromélység beállítása

●A gépet a munakdarabra állítani.
●A szárnyascsavart (5) és a rögzítő fogantyút (12) meglazítani.
●A gépet lassan lefelé vezetni, mig a maró a munkadarabot meg nem érinti.
●A rögzítő fogantyút (12) szorosra húzni.
●A skála (3) és a revolverütköző (6) segítségével a mélység ütközőt (4) a kívát marási mélységre beállítani. A revolverütköző (6) csavarása által három individuálissan beállítható mélységi ütköző áll a rendelkezésére.
●A mélység ütközót (4) a szárnyas csavarral (5) rögzíteni.

●A gép bekapcsolásához nyomja meg a be- kikapcsolót (1).
- Állítsa be a fordulatszám állítóval (2) a marószerszámnak szükséges fordulatszámot.
●A rögzítő fogantyút (12) újra meglazítani és a marót a marás folyamatának véghezvitele végett leengedni..
●A munka befejezése után a gépet a kiinduló állásba kell visszaállítani.

A felső maró fordulatszáma a megmunkálni kívant anyagtól, az előtolási sebességtől és a felhasznált maró szerszámtól függ.

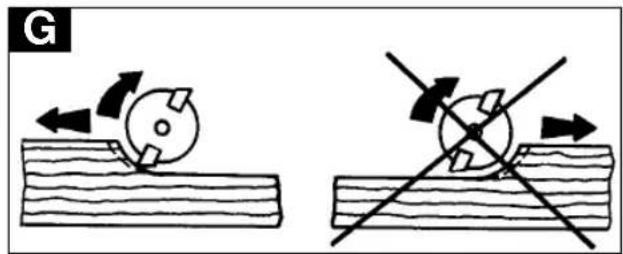

G.) Marási irány

●A marást a a maró mozgásával ellentétes irányban kell végezni (ellenfutás). Különben a visszacspódás miatt fennáll a sérülés veszélye.

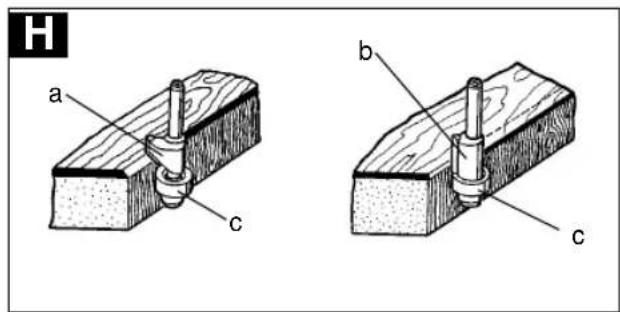

H.) Profil- és élmaró

●A profil- (a) és élmarásokhoz (b) speciális indítógyűrűs marókat is lehet használni.
●A marót felszerelni.
●A gépet óvatosan a munkadarabhoz vezetni.
●Gyenge nyomással a marószerszám vezetőcsapját vagy a golyóscsapágyát (c) a munkadarabon végigvezetni.

Figyelem:

●Nagyobb marási mélységek esetén az anyagnak megfelelően több lépést alkalmazni.
●Mindenfajta marási munkánál a felső marót tartsa mindkét kézzel.

H a b c c

7.) Karbantartás

●A géptesten levő szellözőnyílásokat mindig tisztán és szabadon kell tartani. Tisztításhoz ezeket száraz sűrített levegővel ki kell fújni, azért hogy olaj és kondenzvíz ne kerülhessen a sűrített levegő vezetékéből a gépbe.
