BEDIENUNGSANLEITUNG OF-G 1100E EINHELL

D Bedienungsanleitung Elektronik-Oberfräse

©Bitte Seite 2 ausklappen.

Detail Montage Zirkelspitze

1. Gerätebeschreibung (Abb. 1 und 2)

1 Ein-Aus-Schalter
2 Drehzahlsteller
3 Skala
4 Tiefenanschlag
5 Flügelschraube für Einstellung Tiefenanschlag
6 Revolveranschlag
7 Frässchuh
8 Fräserabdeckung
9 Flügelschraube zur Fixierung Parallelanschlag
10 Spindelarretierung
11 Handgriffe
12 Spanngriff
13 Aufnahmebohrung Parallelanschlag
14 Absaugstutzen
15 Spannmutter
16 Spindel
17 Führungsstangen Parallelanschlag
18 Parallelanschlag
19 Feineinstellung Parallelanschlag
20 Gabelschlüssel
21 Zirkelspitze
22 Führungshülse

2. Technische Daten

Netzspannung: 230 V \~ 50 Hz

Leistungsaufnahme: 1100 Watt

Leerlaufdrehzahl: 8.000 - 26.000 min

Hubhöhe: 35 mm (Frästiefe)

Spannzange: ∅ 8 und ∅ 6 mm

für Formfräser max.: ∅ 40 mm

schutzisoliert

Gewicht 4,6 kg

Schalldruckpegel LPA 94,2 dB(A)

Schalleistungspegel LWA 107,2 dB(A)

Vibration a_hw 4,92 m/s ^2

3. Bestimmungsgemäße Verwendung

Die Oberfräse eignet sich besonders für Holz- und Kunststoffbearbeitung, ferner zum Ausschneiden von Aststellen, Fräsen von Nuten, Ausarbeiten von Vertiefungen, Kopieren von Kurven und Schriftzügen usw.

Die Oberfräse darf nicht zum Bearbeiten von Metall, Stein etc. verwendet werden.

Die Maschiene darf nur nach Ihrer Bestimmung verwendet werden.

Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.

Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer bzw. Bediener und nicht der Hersteller.

4. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfälltig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrachsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut. Bewahren Sie die Gebrauchsanweisung zusammen mit der Oberfräse auf.

Sicherheitshinweise

• Stecker nur bei ausgeschalteter Maschine in die Steckdose einstecken.
  ●Sichern Sie das Werkstück gegen Verrutschen mit Hilfe von Spannvorrichtungen.
  ●Kabel immer nach hinten von der Maschine wegführen.
  ●Vor allen Arbeiten an der Maschine den Stecker aus der Steckdose ziehen.
• Es ist darauf zu achten, daß nur Fräser mit richtigem Schaftdurchmesser und geeignet für die Geschwindigkeit des Werkzeugs verwendet werden.
  ●Vor Inbetriebnahme ist der feste Sitz des Fräsers zu überprüfen.
• Beim Arbeiten stets für einen sicheren Stand sorgen.
  ●Das Fräsen muß stets gegen die Umlaufrichtung (Gegenlauf) des Fräsers erfolgen.
  ●Nur mit laufendem Fräser in das Werkstück eintauchen.
  ●Die Oberfräse stets mit beiden Händen führen.
  ●Die angegebene Höchstdrehzahl der Fräser darf nicht überschritten werden.
• Beachten Sie das Reaktionsmoment der Maschine; vor allem bei festgefahrenem Fräser.
  ●Nach beendeter Arbeit Maschine in die Ausgangsstellung zurückgleiten lassen.
  ●Nur einwandfrei geschliffene Fräser verwenden.
  ●Fräser kraftschlüssig einspannen.
• Je nach Material bei größeren Frästiefen in mehren Stufen vorgehen.
  ●Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wurde nach EN 50144-1 gemessen.
  ●Der Wert der ausgesendeten Schwingungen wurde nach EN 50144-1 ermittelt.
• Während des Betriebs der Oberfräse ist ein Gehörschutz zu tragen.

D

5. Vor Inberiebnahme

●Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein
- Überzeugen Sie sich vor dem Anschließen der Maschine, daß die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

6. Aufbau und Bedienung

Achtung!

Ziehen Sie vor sämtlichen Montage und Einstellarbeiten den Netzstecker.

A.) Absaugstutzen (Pos.14/Abb. 1)

Achtung! Aus gesundheitlichen Gründen ist das Benutzen einer Staubabsaugung unbedingt erforderlich.

Schließen Sie am Absaugstutzen eine (14) geeignete Staubabsaugung an.

B.) Montage Parallelanschlag (Abb. 2)

●Führungswellen (17) des Parallelanschlages (18) in die Bohrung (13) des Frässchuhs (7) schieben.
- Parallelanschlag (18) auf das gewünschte Maß einstellen und mit den Flügelschrauben (9) festklemmen.
●Durch Drehen der Feineinstellung (19) kann der Parallelanschlag auf das genaue Maß eingestellt werden.

C.) Montage Zirkelspitze (Abb. 2/3)

• Lösen Sie die Flügelschrauben (a) am Parallelanschlag (18) und ziehen Sie eine Führungswelle (17) heraus.
  ●Zirkelspitze (21) auf die Führungswelle (17) des Parallelanschlages (18) schieben und mit der Flügelschraube (b) fixieren.
  ●Zirkelspitze auf das Material aufsetzen.
  ●Gewünschten Radius, durch verschieben des Parallelanschlages (18), einstellen und mit der Flügelschraube (9) fixieren.
  ●Maschine einschalten
  ●Nach Lösen des Spanngriffs (12) Maschine langsam nach unten bis zum Anschlag bewegen. (siehe Punkt F.)
• Mit gleichmäßigem Vorschub Nuten, Ansätze usw. Fräsen. Dabei mit beiden Händen die Maschine führen.

●Nach Arbeitsende Maschine nach oben zurück führen.
●Maschine ausschalten.

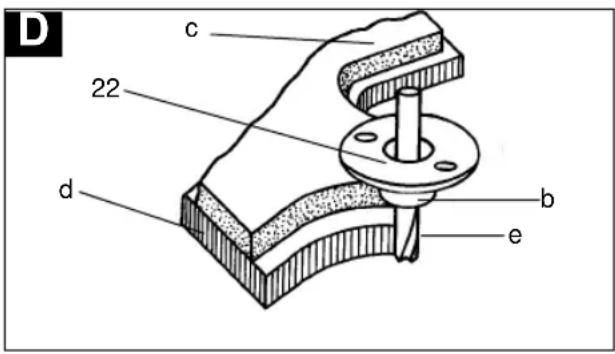

D.) Montage Führungshülse

●Führungshülse (22) mit den beiden beiliegenden Senkkopfschrauben an der Unterseite des Frässchuhes befestigen.
●Die Führungshülse (22) wird mit dem Anlaufring (b) an der Schablone (c) entlanggeführt.
- Das Werkstück (d) muß um die Differenz „Außenkante Anlaufring“ und „Außenkante Fräser“ (e) größer sein, um eine exakte Kopie zu erhalten.

D c 22 d b e

E.) Montage Fräswerkzeug

Achtung: Netzstecker Ziehen!

●Spindelarretierung (10) drücken und Spannmutter (15) von der Spindel (16) abschrauben
- Je nach eingesetzten Fräswerkzeug die entsprechende Spannzange in die Spindel (8) einsetzen.
- Spannmutter (15) leicht auf die Spindel schrauben.
- Fräswerkzeug in die Spannzange stecken.
●Spindelarretierung (10) drücken und Spannmutter (8) mit dem Gabelschlüssel (20) festziehen.

Achtung: Vor Inbetriebnahme Einstell- und Montagewerkzeuge wieder entfernen.

- Um das Fräswerkzeug zu entfernen, gehen Sie in umgekehrter Reihenfolge vor.

F.) Einstellung der Frästiefe

●Maschine auf das Werkstück stellen
●Flügelschraube (5) und Spanngriff (12) lösen
●Maschine langsam nach unten bewegen, bis der Fräser das Werkstück berührt.
- Spanngriff (12) festziehen.

D

●Tiefenanschlag (4) unter zuhilfenahme der Skala (3) und des Revolveranschlages (6) auf die gewünschte Frästiefe einstellen. Durch drehen des Revolveranschlages (6) stehen Ihnen drei individuell einstellbare Tiefenanschläge zur Verfügung.
●Tiefenanschlag (4) mit der Flügelschraube (5) fixieren.
- Drücken Sie den Ein-Ausschater (1) um die Maschine einzuschalten.
- Stellen Sie mit dem Drehzahlsteller (2) die benötigte Drehzahl des Fräswerkzeugs ein.
- Spanngriff (12) wieder lösen und Fräser absenken, um den Fräsvorgang durchzuführen.
●Nach beendeter Arbeit muß die Machine in die Ausgangsstellung zurückgestellt werden.

Die Drehzahl der Oberfräse ist abhängig von dem zu fräsenden Material, der Vorschubgeschwindigkeit und des verwendeten Fräswerkzeuges.

G

●Das Fräsen muß immer gegen die Umlaufrichtung (Gegenlauf) erfolgen. Ansonsten besteht Verletzungsgefahr wegen Rückschlag.

H.) Form- und Kantenfräsen

●Für Form- (a) und Kantenfräsungen (b) können auch speziele Fräser mit Anlaufring verwendet werden.
- Fräser montieren.
●Machine vorsichtig an das Werkstück heranführen
- Den Führungszapfen oder das Kugellager (c) des Fräswerkzeuges mit leichtem Druck an dem Werkstück entlangführen.

H

b c

Achtung:

• Je nach Material ist bei größeren Frästiefen in mehreren Stufen vorzugehen.
  ●Halten Sie bei allen Fräsarbeiten die Oberfräse in beiden Händen.

7. Wartung

●Die Lüftungsschlitze am Motorgehäuse sind stets frei und sauber zu halten. Zur Reinigung sollten diese mit trockener Druckluft ausgeblasen werden, damit kein Öl und Kondenswasser aus der Druckluftleitung in die Maschine gelangen kann.

2. Technische gegevens

Netspanning : 230 V \~ 50 Hz

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

GB EINHELL-WARRANTY CERTIFICATE

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung. Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil-u. Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10 und 52 50

Technische Kundenberatung: Telefon [phone]

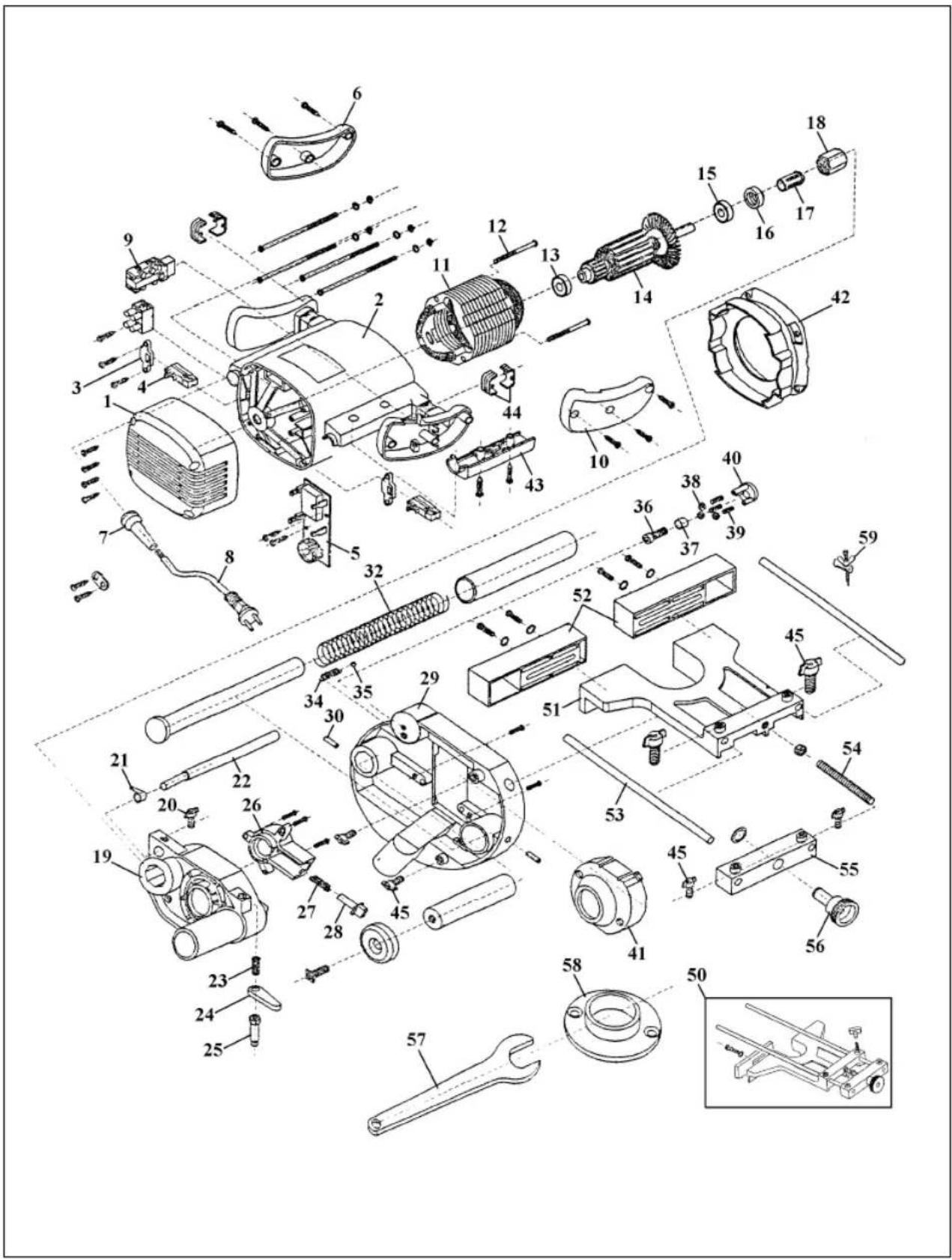

Explosionszeichnung OF-G 1100 E Art.-Nr.: 43.503.00, I.-Nr.: 01010

Ersatzteilliste OF-G 1100 E Art.Nr. 43.503.00, I-Nr. 01010

Pos. Beschreibung Ersatzteilnr.
01 Gehäusedeckel 43.503.00.01
02 Motorgehäuse 43.503.00.02
03 Druckstück 43.503.00.03
04 Kohlebürste komplett 43.503.00.04
05 Regelelektronik komplett 43.503.00.05
06 Deckel links 43.503.00.06
07 Knickschutzülle 43.503.00.07
08	Netzleitung	44
09 Ein- Ausschalter 43.503.00.09
10 Deckel rechts 43.503.00.10
11 Stator 43.503.00.11
12 Schraube selbstschneidend 43.503.00.12
13 Kugellager 43.002.01.22
14 Rotor	43.503.00.14
15 Kugellager 43.503.00.15
16 Spannhülsen aufnahme 43.503.00.16
17 Spannhülse	43.503.00.17
18 Spannmutter	43.503.00.18
19	Führungsgehäuse	43.503.00.19
20 Flügelschraube M6x8	43.503.00.20
21 Zeiger	43.503.00.21
22 Führungswelle	43.503.00.22
23 Linsenschraube M4X8	50.120.62
24 Hebelstück 43.503.00.24
25 Spannschraube mit Sechskant	43.503.00.25
26 Lagergehäuse 43.503.00.26
27 Druckfeder	43.503.00.27
28 Drücker	43.503.00.28
29 Frässchuh	43.503.00.29
30 Madenschraube 43.503.00.30
32 Druckfeder	43.503.00.32
34 Feder	43.503.00.34
35 Kugel	43.503.00.35
36 Inbusschraube M6x16	43.011.00.36
37 Hülse	43.503.00.37
38 Sechskantmutter M5	51.036.00
39 Madenschraube M5x20	43.503.00.39
40 Höhenanschlag 43.503.00.40
41 Sichtschutz transparent	43.503.00.41
42 Luftleitteil	43.503.00.42
43 Deckel mit Skalenaufkleber	43.503.00.43
44 Zierring	43.503.00.44
45 Flügelschraube M6x14	43.503.00.45
50 Parallelanschlag komplett	43.503.00.50
51 Parallelanschlag	43.503.00.51
52 Anschlag	43.503.00.52
53 Führungsstange	43.503.00.53
54 Gewindestück	43.503.00.54
55	Anschlagstück verstellbar	43.503.00.55
56 Rändelmutter	43.503.00.56
57 Gabelschlüssel SW 19	43.502.00.06
58	Führungsstück	43.503.00.58
59 Zirkel komplett	43.503.00.59
