DS-D4212FI-CWF/A/V2.0 - Monitor Hikvision - Ingyenes használati útmutató

Termék típusa	Színes LED monitor
Márka	Hikvision
Modell	DS-D4212FI-CWF/A/V2.0
Kategória	Monitor
Tápellátás	220/230/240 V AC, 6 A
Kijelző technológia	Színes LED
Fő funkciók	Tiszta és élénk képek, széles színválaszték, stabil teljesítmény, hosszú élettartam, jó környezeti alkalmazkodás, költséghatékonyság
Ajánlott felhasználások	Rádióállomások, tárgyalók, videó biztonság, információs kijelzők
Szerelés	Padlóra vagy falra, az utasításoknak megfelelően; mozgatáskor 90°-os szög; maximális távolság a faltól: 5 mm
Mellékelt tartó	Dedikált LED tartó, más tartókkal nem helyettesíthető
Elektromos biztonság	Földelés kötelező; karbantartás előtt húzza ki; hozzáférhető leválasztó eszköz (220/230/240 V AC, 6 A)
Folyadékvédelem	Ne tegye ki cseppeknek vagy fröccsenéseknek; ne helyezzen folyadéktartályokat a készülékre
Telepítési óvintézkedések	Ne helyezzen olyan tárgyakat, amelyek felmászásra csábíthatnak (játékok, távirányítók); szerelés betonra vagy nem éghető felületre
EMC besorolás	A osztályú termék (rádióinterferenciát okozhat)
Szabályozási megfelelőség	CE (2014/30/EU, 2014/35/EU, 2011/65/EU irányelvek); WEEE (2012/19/EU); Elemek (2006/66/EK)
Karbantartás	Tisztítás előtt húzza ki; puha, száraz ruhával tisztítsa
Alkatrészek és javíthatóság	Javítás vagy csere esetén lépjen kapcsolatba a Hikvision ügyfélszolgálattal
Használati utasítás	Francia és más nyelveken elérhető (CS, DE, EN, HU, ID, IT, MY, NL, PL, PT, RO, RU, SK, TR, UK)
Verzió	V2.0

Gyakran ismételt kérdések - DS-D4212FI-CWF/A/V2.0 Hikvision

Hogyan kell csatlakoztatni a Hikvision DS-D4212FI monitor tápellátását?

Csatlakoztassa a tápkábelt egy földelt hálózati aljzathoz, 220/230/240 V AC feszültséggel és 6 A névleges árammal. Győződjön meg arról, hogy a leválasztó eszköz hozzáférhető a telepítés előtt.

Felszerelhető ez a monitor a mennyezetre?

A kézikönyv szerint a készülék padlóra vagy falra szerelhető, maximum 5 mm távolságra a faltól. A mennyezeti szerelés nincs meghatározva. Csak a mellékelt LED tartót használja az instabilitás kockázatának elkerülése érdekében.

Mi a támogatott maximális felbontás?

A pontos felbontás nincs említve a használati utasításban. A monitor tiszta és élénk képeket jelenít meg széles színválasztékkal. A részletes specifikációkért tekintse meg a Hikvision weboldalán található teljes adatlapot.

Hogyan tisztítsa meg biztonságosan a LED kijelzőt?

Tisztítás előtt mindig húzza ki a tápellátást. Használjon puha, száraz ruhát a kijelző letörléséhez. Ne használjon folyékony vagy súrolószereket, amelyek károsíthatják a felületet.

Ez a monitor kompatibilis a HDMI és DVI jelekkel?

Igen, a tipikus alkalmazási ábra szerint a videófal vezérlő DVI/HDMI kábeleken keresztül kap jeleket. A monitor HDMI vagy DVI forrásokkal való használatra készült.

Mi a teendő kijelzőhiba vagy rendellenes kép esetén?

Először ellenőrizze a kábelcsatlakozásokat (tápellátás és jel). Győződjön meg arról, hogy a monitor megfelelően földelve van. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Hikvision ügyfélszolgálattal. Ne kísérelje meg saját maga javítani.

Hol tölthetem le a teljes használati utasítást?

A teljes francia nyelvű használati utasítás ingyenesen elérhető olyan oldalakon, mint a notice-facile.com. Megtalálható a Hikvision hivatalos weboldalán (www.hikvision.com) a támogatási részben is.

Ez a monitor alkalmas kültéri használatra?

Nem, a kézikönyv kiemeli, hogy a berendezést nem szabad cseppeknek vagy fröccsenéseknek kitenni. Beltéri, száraz és ellenőrzött környezetben való használatra készült.

Milyen kábelek szükségesek a monitor videóforráshoz csatlakoztatásához?

Szüksége lesz egy DVI vagy HDMI kábelre a videófal vezérlő és a jelforrás összekötéséhez. Az alkalmazási ábra szerint egy 5-ös kategóriájú hálózati kábel is használatos az adatátvitelhez.

Hogyan állítható be a fényerő vagy a kijelző paraméterei?

A használati utasítás nem részletezi az OSD beállításokat. Általában a Hikvision monitorok rendelkeznek gombokkal vagy távirányítóval a kijelző menü eléréséhez. A konkrét utasításokért olvassa el a felhasználói kézikönyvet.

HASZNÁLATI ÚTMUTATÓ DS-D4212FI-CWF/A/V2.0 Hikvision

Ez az útmutató a Hangzhou Hikvision Digital Technology Co., Ltd., illetve ókvállalatai (a továbbiakban „Hikvision”) tulajdonát képezi, ezért a Hikvision előzetes írásbeli engedélye nélkül los az útmutató sokszorostása, módostása, lefordfása egészben vagy részben történő, bármilyen módon való terjesztése. Eől eltérő nyilatkozat hiányában, a Hikvision sem kifejezett, sem törvény által vélelmeze garanciát, jótállást vagy biztosfékot nem vállal az útmutatóra, illetve az abban leít információkra vonatkozóan.

Az útmutatóval kapcsolatos tudnivalók

Az útmutató a termék használatára és kezelésére vonatkozó utasításokat tartalmaz. Az itt szereplő képek, diagramok, ábrák és minden további információ csupán leírásként és magyarázatként szolgál. Az Útmutatóban szereplő információk a rmware-frissítések és egyéb okok mia előzetes értesítés nélkül változhatnak. A jelen használa útmutató aktuális változatát megtalálja a Hikvision weboldalán (hps://www.hikvision.com).

Az Útmutatót a termékkel kapcsolatos támogatáshoz megfelelő képesítéssel rendelkező szakemberek támogatásával és útmutatásával együ használja.

Védjegyek

• HIKVISION valamint a Hikvision egyéb védjegyei és logói a Hikvision tulajdonát képezik különböző joghatóságokban.
• Az említe egyéb védjegyek és logók a megfelelő tulajdonosok tulajdonát képezik.

Felelősségkizárás

EZT A KÉZIKÖNYVET, VALAMINT A BENNE SZEREPLÖ TERMÉKET ANNAK HARDVER-, SZOFTVER-ÖSSZETEVÖIVEL ÉS FIRMWARE-ÉVEL EGYÜTT „EREDETI FORMÁBAN” BIZTOSÍTJUK, „BELEÉRTVE AZOK ÖSSZES ESETLEGES HIBÁJÁT”. A HIKVISION NEM VÁLLAL SEM KIFEJEZETT, SEM TÖ RVÉNY ÁLTAL VÉLELMEZETT JÓ TÁLLÁST, TÖ BBEK KÖ ZÖ TT – DE NEM KORLÁTOZVA – A TERMÉK ÉRTÉKESÍTHETŐSÉGÉRE, MEGFELELŐ MINŐSÉGÉRE, VALAMINT ADOTT CÉLRA VALÓ ALKALMASSÁGÁRA. A TERMÉKET KIZÁRÓLAG SAJÁT FELELŐSSÉGÉRE HASZNÁLHATJA. A HIKVISION SEMMILYEN ESETBEN SEM VÁLLAL FELELŐSSÉGET ÖN FELÉ SEMMILYEN KÜ LÖ NLEGES, KÖ VETKEZMÉNYES, JÁRULÉKOS VAGY KÖ ZVETETT KÁRÉRT, BELEÉRTVE TÖ BBEK KÖ ZÖ TT A TERMÉK HASZNÁLATÁVAL ÖSSZEFÜGGÉSBEN AZ ÜZLETI HASZON ELVESZTÉSÉBÖL, AZ ÜZLETMENET MEGSZAKADÁSÁBÓL, VALAMINT AZ ADATOK VAGY DOKUMENTUMOK ELVESZTÉSÉBÖL EREDŐ KÁROKAT, TÖRTÉNJEN EZ SZERZŐDÉSSZEGÉS VAGY KÁROKOZÁS (BELEÉRTVE A GONDATLANSÁGOT) EREDMÉNYEKÉNT, MÉG AKKOR SEM, HA A HIKVISION VÁLLALATOT TÁJÉKOZTATTÁK AZ ILYEN KÁROK BEKÖVETKEZÉSÉNEK LEHETŐSÉGÉRÖL.

ÖN TUDOMÁSUL VESZI, HOGY AZ INTERNET TERMÉSZETÉBÓL FAKADÓAN REJT KOCKÁZATOKAT, ÉS A HIKVISION SEMMILYEN FELELŐSSÉGET NEM VÁLLAL A RENDELLENES MÚKÖDÉSÉRT, A SZEMÉLYES ADATOK KISZIVÁRGÁSÁÉRT VAGY MÁS OLYAN KÁROKÉRT, AMELYEKET KIBERTÁMADÁSOK, HACKERTÁMADÁSOK, VÍRUSFERTŐZÉSEK VAGY MÁS INTERNETES BIZTONSÁGI VESZÉLYEK OKOZTAK; A HIKVISION AZONBAN KÉRÉSRE IDŐBEN MŰSZAKI TÁMOGATÁST NYÚ JT.

ÖN ELFOGADJA, HOGY EZT A TERMÉKET KIZÁRÓLAG A VONATKOZÓ TÖRVÉNYI ELŐÍRÁSOK BETARTÁSÁVAL HASZNÁLJA, ÉS HOGY A VONATKOZÓ TÖRVÉNYEKNEK MEGFELELŐ HASZNÁLAT KIZÁRÓLAG AZ ÖN FELELŐSSÉGE. KÜLÖNÖSKÉPPEN AZ ÖN FELELŐSSÉGE, HOGY A TERMÉK HASZNÁLATA SORÁN NE SÉRTSE HARMADIK FÉL JOGAIT, BELEÉRTVE, DE NEM KORLÁTOZVA A NYILVÁNOSSÁGRA, SZELLEMI TULAJDONRA, ADATOK VÉDELMÉRE ÉS EGYÉB SZEMÉLYES ADATOKRA VONATKOZÓ JOGOKAT. A TERMÉKET NEM HASZNÁLHATJA TILTOTT CÉLRA, BELEÉRTVE A TÖ MEGPUSZTÍTÓ FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, A VEGYI VAGY BIOLÓ GIAI FEGYVEREK FEJLESZTÉSÉT VAGY GYÁRTÁSÁT, VALAMINT BÁRMILYEN, ROBBANÁSVESZÉLYES VAGY NEM BIZTONSÁGOS NUKLEÁRIS HASADÓ ANYAG-CIKLUSSAL KAPCSOLATOS TEVÉKENYSÉGET, ILLETVE EMBERI JOGI VISSZAÉLÉSEKET TÁMOGATÓ MÓ DON TÖ RTÉNŐ FELHASZNÁLÁST.

HA A JELEN KÉZIKÖ NYV ÉS A HATÁLYOS TÖ RVÉNY KÖ ZÖ TT ELLENTMONDÁS TAPASZTALHATÓ , AKKOR AZ UTÓ BBI A MÉRVADÓ .

Szabályozással kapcsolatos információk

EU megfelelőségi nyilatkozat

Ez a termék és tartozékai (amennyiben vannak) „CE” jelöléssel vannak ellátva, ezáltal megfelelnek a következő irányelvekben foglalt harmonizált európai szabványoknak: 2014/30/EU (EMC-irányelv), 2014/35/EU (LVD-irányelv), 2011/65/EU (RoHS-irányelv). 2012/19/EU (WEEE-irányelv): Az ezzel a jelzéssel elláto termékeket nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket helyi beszálltójához, amikor új, egyenértékű berendezést vásárol, vagy adja le a kijelölt gyűjtőhelyeken. További információk: www.recyclethis.info

2006/66/EC (akkumulátorokról szóló irányelv): Ez a termék olyan akkumulátort tartalmaz, amelyet nem lehet szelektálatlan kommunális hulladékként elhelyezni az Európai Unióban. A termékdokumentációban további információkat talál az akkumulátorról. Az akkumulátor ezzel a jelzéssel van ellátva. A jelzésen megtalálhatók lehetnek a kadmiumot (Cd), ólmot (Pb) vagy higanyt (Hg) jelző betűjelek. A megfelelő újrahasznosítás érdekében vigye vissza ezt a terméket a beszállítójához, vagy vigye egy kijelölt gyűjtőhelyre. További információk: www.recyclethis.info

Biztonsági utasítások

A termék használata és telepítése elő olvassa el gyelmesen a biztonsági utasításokat.

Figyelmeztetések:

• Ez az eszköz egy „A” osztályú termék, amely rádióhullámú zavart okozhat, amely esetben a felhasználó számára előírható a megfelelő intézkedések megtétele.
• A termék használata során az ország és a régió elektromos biztonsági előírásait szigorúan be kell tartani.
• A berendezést földelt hálóza aljzatra kell csatlakoztatni.
• Áramütésveszély! A karbantartás előtt válasszon le minden áramforrást.
• Egy könnyen hozzáférhető leválasztó eszköz megtalálható a készülék külsején, melynek névleges jellemzői 220/230/240 VAC, 6A eszközönként.
• Magas érintési áramerősség! A tápegység csatlakoztatása előtt csatlakoztassa a földelést.
• Ügyeljen a váltakozóáramú hálóza feszültségforráshoz csatlakozó érintkezők megfelelő bekötésére.
• A készülék úgy van kialakíva, hogy szükség esetén IT besorolású tápfeszültség-elosztó rendszerhez csatlakoztatható.
• A készülék telepfését az ebben az útmutatóban leírtak szerint végezze.
• A balesetveszély elkerülése érdekében a készüléket az üzembe helyezési utasításoknak megfelelően szilárdan a padlóhoz/falhoz kell erősíteni.
• TILOS a készülék tetejére olyan dolgokat helyezni, pl. játékok és távirányfók, amelyek arra késztetnék a gyermekeket, hogy felmásszanak rá.
• A készüléket ne szerelje 5 mm-nél nagyobb távolságra a faltól vagy más fém tartószerkezettől.
• A készülék csak beton vagy más, nem éghető anyagból készült felületre szerelhető.
• A készülék mozgatása, illetve használata során mindig tartsa a készüléket 90°-os helyzetben.
• A készüléket védeni kell csöpögő vagy fröccsenő víz és folyadékok ellen. Ne helyezzen vizet tartalmazó edényt, tárgyat, pl. vázát a tetejére.
• VIGYÁZAT: Ezt a rögzítőelemet kizárólag a LED képernyőegységgel együtt szabad használni. A más készülékkel történő használat instabil rögzítést, és emia sérülésveszélyt okozhat.
• VIGYÁZAT: Ezt a készüléket kizárólag a LED rögzítőelemmel együtt szabad használni. Az ettől eltérő eszközökkel (kocsi, állvány, vagy tartó) történő használat instabil rögzítést, és emia sérülésveszélyt okozhat.

Áekintés

A teljes színskálájú LED-képernyőegység szta és élénk képeket nyújtó nagy precizitású termék. Széles színskála, stabil teljesítmény, hosszú éleartam jellemzi, jól alkalmazkodik a környezethez, költséghatékony és alacsony költséggel üzemeltethető. Az eszköz olyan esetekben alkalmazható, mint rádió- és televzióállomások, atárgyalók megjelenítése, biztonsági videorendszerek, információk megjelenítése stb.

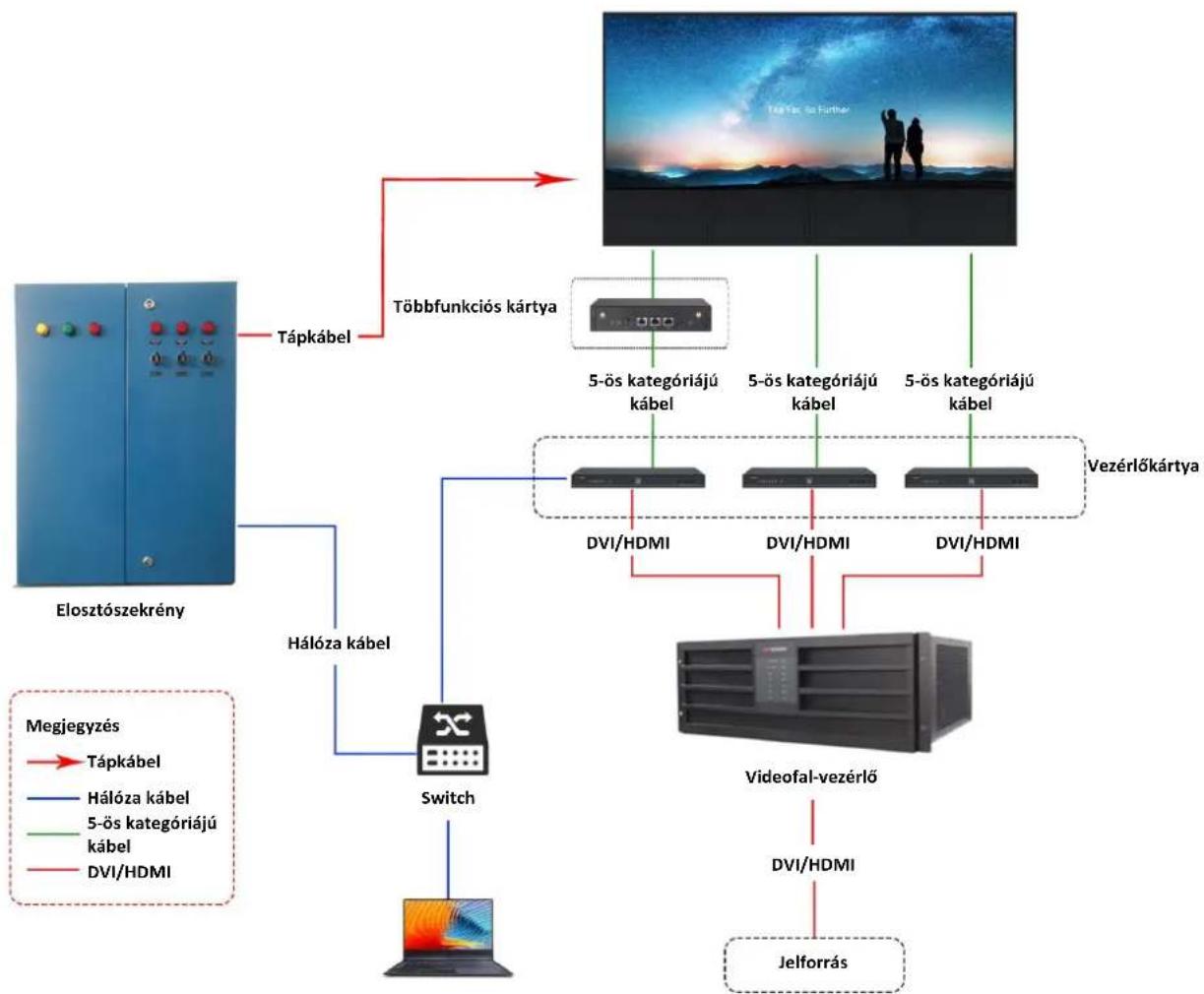

Jellemző alkalmazás

