Airpower 2311024 - Kompresszor Güde - Ingyenes használati útmutató

Terméktípus	Légsűrítő
Márka	Güde
Modell	Airpower 2311024
Rendelési szám	50113
Elektromos táplálás	230 V ~ 50 Hz
Motor teljesítmény (S3/60%)	1,5 kW
Szívási kapacitás	206 l/perc
Effektív légmennyiség	140 l/perc
Maximális üzemi nyomás	10 bar
Tartály térfogata	24 L
Tömeg	25 kg
Védelmi fokozat	IP 20
Védelmi típus	I. osztály
Hangnyomásszint (L_WA)	94 dB(A)
Rendeltetésszerű használat	Sűrített levegő előállítása háztartási és barkács célra
Szükséges biztonsági berendezés	30 mA-es FI relé
Motorvédelem	Termikus védelem automatikus újraindítással
Rendszeres karbantartás	Kondenzvíz leeresztése 2-4 üzemóra után
Garancia	24 hónap végfelhasználó, 12 hónap ipari használat
Üzemi hőmérséklet	+5°C és +35°C között
Üzemi ciklus	S3 60% (pl.: 2,5 perc üzem, 1,6 perc szünet)

Gyakran ismételt kérdések - Airpower 2311024 Güde

Hogyan kell leereszteni a kondenzvizet a tartályból?

Kb. 2-4 üzemóra után nyissa ki a tartály alján található leeresztőcsapot a kondenzvíz eltávolításához. Ezt rendszeresen végezze el a tartály korróziójának elkerülése érdekében.

Milyen olajat használjak a kompresszorhoz?

Használjon speciális kompresszorolajat, például 5W30-at alacsony hőmérsékleten. Olajcseréhez forduljon a vevőszolgálathoz.

Használhatom a kompresszort festéshez?

Igen, de használnia kell egy szűrt vízleválasztót, hogy elkerülje a festék nedvesség vagy olaj általi szennyeződését.

Mit tegyek, ha a kompresszor nem indul?

Ellenőrizze, hogy a tartály nyomása nem haladja-e meg az indítási nyomást. Ha igen, ürítse ki a tartályt. Ellenőrizze az elektromos táplálást és a nyomáskapcsoló állapotát is.

Mi a maximális üzemi nyomás?

A maximális üzemi nyomás 10 bar. Soha ne lépje túl ezt az értéket.

Hogyan állítsam be a kilépő nyomást?

Használja a kompresszoron található nyomáscsökkentőt (nyomásmérőt) a kilépő nyomás beállításához a használt szerszám függvényében. Forgassa a gombot a nyomás növeléséhez vagy csökkentéséhez.

Használhatok hosszabbítókábelt?

Igen, de csak maximum 5 méter hosszú, legalább 1,5 mm² keresztmetszetű hosszabbítókábelt. Hosszabb vagy kisebb keresztmetszetű hosszabbítók használata nem ajánlott.

Hogyan tisztítsam a beszívó szűrőt?

Húzza ki a készüléket, majd vegye ki a beszívó szűrőt. Tisztítsa meg sűrített levegővel, vagy ha nagyon szennyezett, cserélje ki. Ezzel elkerülheti a túlmelegedést.

Mi a tartály élettartama?

Az élettartam a karbantartástól függ. Ha rendszeresen leereszti a kondenzvizet és betartja a biztonsági előírásokat, a tartály sok évig tarthat. Korrózió esetén ellenőriztesse szakemberrel.

Mit tegyek, ha a biztonsági szelep szivárog?

Ha a biztonsági szelep folyamatosan levegőt ereszt üzem közben, lehet, hogy szennyezett. Tisztítsa meg vagy cserélje ki. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Güde szervizzel.

HASZNÁLATI ÚTMUTATÓ Airpower 2311024 Güde

D
GB
F
I
NL
CZ
SK
HU
Translation of the original instructions
Traduction du mode d'emploi d'origine
Traduzione del Manuale d'Uso originale
Vertaling van de originele gebruiksaanwijzing
Překlad originálního návodu k provozu
Preklad originálneho návodu na prevádzku
Az eredeti használati utasítás fordítása

MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

SLOVENIJA Pred uvedbo v pogon prosim natančno preberite priložena navodila za uporabo.

HRVATSKI Prije puštanja u rad pažljivo pročitajte naputak za upotrebu.

HU Tisztítás / Karbantartás

4

13-15

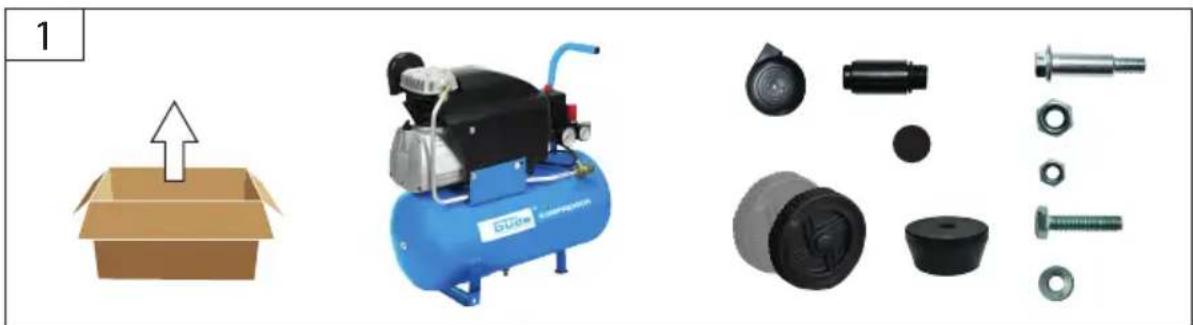

DE Montage

GB Assembly

FR Montage

IT Montaggio

NL Montage

CZ Montáž

SK Montáž

HU Szerelés

20 kg

HU Kb. 2-4 órás használat után le kell üríteni a tartályban keletkezett kondenzvizet.

Megrend.szám....50113

Feszültség 230 V\~50 Hz

Motor teljesítménye S3/60%....1,5 kW

hengerek száma....1

Szívó teljesítmény....206 l/min

Efekt. átadott mennyiség 140 l/min

Max. nyomás....10 bar

Tartály köbtartalma....24 l

Súly....25 kg

Védelmi fok....IP 20

Védelmi tipus....1

akusztikus teljesítmény szint L_WA^* 94 db(A)

*mérve... szerint 2006/42/EC

Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.

Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.

Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.

Örizze meg a kézikönyvet azért, hogy a kompresszor használata előtt bárki elolvashassa azt.

Rendeltetés szerinti használat

A kompresszort kizárólag nyomáslevegő készítésére használható otthoni barkács mukához. – Tekintettel a műszaki adatokra és a biztonsági utasításra

A gépben keletkező sürített levegő nem almas gyógyszerészeti, étkezési vagy kórházi nasználásra és nem alkalmazható búvárpalac- töltésére.

A kompresszort az annak megfelelő nyezetben kell használni (jól szellőztethető yiségben, melynek hőmérséklete +5°C és 0°C között van) nem szabad por, sav, göz, banás -vagy gyulladásveszélyes gázok kelében használni.

A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős

Biztonsági utasítások

VIGYÁZZ! Áramütés veszélye! Áramütés szélye áll fenn!

Kizárólag hiba áram elleni védőkapcsolóval sználható (RCD előírás szerint max. paáram 30mA).

Ellenőrizze a feszültséget: A tipuscimkén feltüntetett adatoknak azonosaknak kell lenniük az áramkör feszültségével.

Az elektromos vezeték csatlakozó dugóját csak az érvényben lévő szabályokat kielégítő, megfelelő alakú, feszültségű és frekvenciájú csatlakozóba dugja be.

Maximum 5 m hosszúságú hosszabbító zsinórt használjon és ennek keresztmetszete ne legyen kisebb 1.5 mm2-nél. Nem tanácsos ettől eltérő hosszúságú vagy keresztmetszetű hosszabbító zsinórt, adaptert vagy multi csatlakozót használni.

A berendezés üzembehelyezése előtt ellenőrizze, nincs-e megrongálva az elektromos kábel és/vagy a dugvilla.

A veszélyeztetés elkerülése érdekében a megrongált hálózati kábelt a gyártó cserélje ki. Soha ne végezzen saját maga javításokat!

Ügyeljen arra, hogy a kompresszor ne kerüljön érintkezésbe vízzel vagy más folyadékokkal, vigyázzon arra, hogy a kompresszorhoz csatlakoztatott gépekböl kiáramló folyadék ne kerüljön a kompresszorra, a gép feszültség alatt van ezért rövidzárlat vagy áramütés következhet be.

Ne használja a gépet mezitláb, nedves kézzel vagy lábbal.

Ne húzza ki a csatlakozó dugót és ne mozdítsa el a kompresszort a hálózati vezetéknél fogva.

Figyelem: esetleges feszültség kimaradás esetén a feszültség visszaállásakor a kompresszor magától beindulhat.

A sürített levegő alkalmazása veszélyes met, ezért a kompresszor és a kiegészítő rendezések használata különleges figyelmet án.

A készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott testi, értelmi, vagy szellemi képességeik, vagy hiányzó tapasztalat, esetleg tudás következtében nem képesek a gépet kezelni, ha nincsenek biztonságukért felelős személy felügyelete alatt, vagy betartják e személy utasítását a gép kezelésével kapcsolatban.

A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel. Ezeket a személyeket tartsa a géptől megfelelő biztonsági távolságban.

Tilos a kompresszort felügyelet nélkül hagyni.

Ne irányítsa a levegő-vagy folyadék sugarat személyek, állatok vagy a saját teste felé.

A légáramlatot tilos testüregekbe irányítani, halálos balesetekhez vezethet!

Ürítse ki a munkavégzésre kijelölt helyet.

A kompresszort egy stabil felületre helyezve kell működtetni.

A kompresszort kizárólag függőleges helyzetben használja.

Vigyázz! A kompresszor t kizárólag az illetékes gumikerekekkel és gumiütközővel szabad használni.

A kompresszorból kiáramló levegősugár által felvert por a szemébe kerülhet, ezért a gép működtetése közben védőszemüveg használata javasolt.

A pneumatikus berendezések használatakor, lehetőség szerint, viseljen balesetvédelmi öltözéket.

Mindig tartson legalább 4 méteres biztonsági távolságot a munkavégzésre kijelölt hely és a kompresszor között.

Vigyázz! Nyitott gyorsösszekötés esetén a pneumatikus tömlő megcsap hatja! – A pneumatikus tömlőt tartsa biztonságosan!

Mindig és kizárólag a fogantyúnál fogva mozdítsa el a kompresszort.

A sürített levegő különböző felhasználási területeken való alkalmazása (fújás, pneumatikus szerszámgépek, festés, mosás csak vízes alapú tisztítószerekkel,

szögbelövés, stb.) megkívánja az egyes alkalmazási területekre vonatkozó specifikus szabályok ismeretét és azok betartását.

A légsűrítő egység anyagától és fordulatszámától függően az üzemelő és pihenő ciklusok aránya változhat, de a túlterhelés elkerülésére a pihenő ciklus hossza egy tízperces intervallumban mintegy 7-8 perc legyen, 2-3 perces üzemelés után, hogy az elektromotor túlmelegedését megelőzze. Egyes típusoknál a motor hővédelemmel rendelkezik, amely a megadott hőmérséklet elérésekor automatikusan megszakítja az áramot, majd a hőmérséklet csökkenésekor újból engedi az üzemelést. Néhány típusnál a hővédelem gombját kézzel kell visszanyomni a motor lehülése után.

Vigyázz! A kompresszort tilos a dugvilla segítségével bekapcsolni, esetleg kikapcsolni. Minden esetben nyomja le a nyomáskapcsolót.

Tilos a kompresszort éjjel bekapcsolva hagyni, komoly veszélyek forrása lehet.

A munkaidő végén feltétlenül kapcsolja ki a bekapcsolót/kikapcsolót, engedje ki a légtartályt és kapcsolja ki a gépet az áramkörböl.

Figyelem: a le nem ürített kondenzvíz a tartály korrózióját okozhatja, csökkentve annak ürtartalmát és biztonságos használatát.

Védje a gépet a környezeti hatásoktól (eső, napsütés, köd, hó).

Az esetben ha a kompresszort a szabadban kellene alkalmaznia, használat után mindig tegye azt egy fedett és zárt helyre.

Eső esetén, vagy ha a meteorológiai feltételek nem megfelelőek, nem szabad a kompresszort a szabadban használni.

Ne tartson gyúlékony anyagokat, nylont vagy egyéb szövetet a kompresszoron vagy annak közelében.

Ne takarja le a levegőnyílásokat a kompresszoron.

A kompresszort tilos járműre szerelni ipari használat érdekében, szakember által végzett jóváhagyás néllkül!

Az esetben, ha a kompresszort ipari célokra akarja használni, első üzembehelyezés előtt ellenőriztesse szakemberrel. Az ellenőrzést a kezelő kérvényezi. (BetrSichV §§17 sz.25 szerint) (utasítás biztonságos használatra)

Vigyázz! Az automatikus berendezésekbe feltétlenül riasztó berendezést kell beszerelni, pl. biztonsági berendezés rövidzárlat, a kompresszor áramkiesése, vagy hibás működése esetére (pl.takrmányszalag, stb.)

Alacsonyabb hömérséklet melletti használat

Alacsonyabb mint 5° C hömérséklet alatt problémák lehetnek a felfutásnál, amit csak a villanymotor búgása jelez. Ilyen esetben a készüléket azonnal ki kell kapcsolni és melegebb környezetben ki kell cserélni az olajt (5W30).

A forgó vagy ütő levegővel hajtott szerszám mint behúzó, szegecselő, kapcsozó stb. megbizható működése végett a nyomáslevegőt kenőfejen vagy karbantartó egységen szűrön keresztül illetve olajjal kell bevezetni.

Festésnél minden esetben szűrött viz lecsapolót kell használni.

Megfelelő pneumatkus szerszám kiválasztásához feltátlenül tudni kell a szerszám levegő szükségletét és a kompresszor efektiv levegő szolgáltatását

(Pneumatikus szerszámok és tartozékokat a www.guede.com honlapon található)

Követelmények a gép kezelőjére

A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.

Szakképesítés: A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.

Minimális korhatár: A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.

Képzés: A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.

Viselkedés kényszerhelyzetben

Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza.

Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:

1. A baleset színhelye

2. A baleset típusa

3. A sebesültek száma

4. A sebesülések típusa

Karbantartás

A készüléken végzett bármilyen munka előtt mindig ki kell húzni a csatlakozó dugaszt a konektorból

Működtesse üresben a tartozékot mindaddig amíg a tartályból kiürül a sürített levegő.

A szivattyút minden használat előtt vizuálisan ellenőrizze, elsősorban azt, hogy a hálózati kábel és csatlakozó dugasz ne legyen hibás.

Biztosító szelep Ellenőrző funkció

A készüléket nem szabad használni, ha meg van rongálva, vagy a biztonsági berendezések hibásak.

Az esetben, ha a berendezés hibás, a javítást kizárólag szakszerviz végezheti.

Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!

Ne tisztítsa a gépet és annak tartozékait oldósze- rekkel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van.

Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.

Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon

Jótállás

Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.

A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.

A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.

Szervíz

Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció

MAGYAR

esetén identifikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban.

Gyártási szám:

Megrendelési szám

Gyártási év:

Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.

Védje nedvesség ellen

A csomagolást felállított helyzetben tartsa

Szimbólumok

Használat előtt olvassa el a használati utasítást!!

A készüléken végzett bármilyen munka előtt mindig ki kell húzni a csatlakozódugaszt a dugaszolóaljzatból.

Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott!

Védje nedvesség ellen A gépet nem szabad esőnek kitenni.

Tilos a kábelnél fogva húzni/szállítani

Figyelmeztetés/vigyázz!!

Figyelem, elektromos áram

Vigyázz - forró felület! Figyelem, égető felületek!

Automatikus beindulás veszélye

Vigyázz! Elhajított tárgyak!

Személyektöl való távolság! Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen

Hiba elháritása

Üzemzavar Okok Utasítás
A kompresszor bekapcsolás után nem lép működésbei	A légtartály nyomása nagyobb, mint a bekapcsoló nyomás	A nyomást engedje ki a légtartályból úgy, hogy a nyomáskapcsoló automa-tikusan bekapcsolódjon.
	Hibás csatlakozás A csatlakozót ellenőriztesse szakem-berrel.
	Hibás nyomáskapcsoló A nyomáskapcsolót cseréltesse ki szakemberrel (szervis Güde)
Kompresszor, mihelyt eléri a bekapc-soló nyomást, röviden beugrik, esetleg zúg, majd automatikusan kikapcsolódik.	Az elektromos kábel túlságosan hosszú, vagy túlságosan kicsi a keresztmetszete	Ellenőrizze az elektromos kábel hoss-zát és keresztmetszetét
Kompresszor szünet nélkül működik A szívó szűrő erősen szennyezett A szívó szűrőt tisztítsa ki, vagy cserélje ki.→14
			A pneumatikus berendezés túlsá-gosan nagy mennyiségű levegőt fogyaszt.	Ellenőrizze a pneumatikus berendezés levegő fogyasztását; forduljon autorizált sűrített levegő árusítóhoz
			A kompresszor nincs tömitve A szivárgást lokalizálja és hozza a Güde servis tudomására
			Szivárgó pneumatikus tömlőrendszer Adja a Güde szerviz tudtára
			A víztelenítő szelep nyitva van, vagy hiányzik	Zárja be resp. helyezzen be
Működés alatt, a nyomáskapcsoló alatti nyomástehermentesítő szelepből szivárog a sűrített levegő	Szivárgó tehermentesítő szelep A tehermentesítő szelepet tisztítsa ki, vagy cserélje ki
A kikapcsoló nyomás elérése után, a nyomáskapcsoló alatti nyomástehermentesítő szelepből szivárog a levegő	A visszacsapó szelep betétje nem tömit, vagy hibás	A visszacsapó szelep betétet tisztítsa ki, vagy cserélje ki →15
	A visszacsapó szelep meg van rongálódva	A visszacsapó szelepet cserélje ki
A kompresszor gyakran bekapc-solódik	A légtartályban sok a kondenzát	A kondenzátot engedje ki→13
	Kompresszor túlterhelt
Biztosító szelep liheg A légtartály nyomása magasabb, mint a beállított kikapcsoló nyomás		A nyomáskapcsolót újra szabályo-ztatni/ki kell cseréltetni autorizált szakemberrel (Güde szerviz)
Kompresszor túlságosan felmelegs-zik	A biztosító szelep hibás A biztosító szelepet cserélje ki, vagy forduljon a Güde szervizhez.
	Kevés a bevezetett levegő Biztosítsa be, hogy elegendő legyen a bevezetett és kiengedett levegő mennyisége (a faltól való minimális távolság 40 cm)
	A henger hűtőbordái (a henger-fejen) szennyezettek	A henger hűtőbordáit (a hengerfejen) tisztítsa ki
	A kompresszort túlságosan hosszú ideig használja	A kompresszor t kapcsolja ki
A kompresszor túl van hevülve és kikapcsolódik	A kompresszor túlterhelt Adja a Güde szerviz tudtára
	A kompresszor hibás	Adja a Güde szerviz tudtára
	A kompresszoron törpefeszültség van	Adja a Güde szerviz tudtára
	A környezet hőmérséklete 35°C

Fordítása azonossági nyilatkozat EU

Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti.

Ügyvezető igazgató | Direktro | Direktor | Управител | Administrator | Direktor | Sirket temsilcisi | Durektor
