Termék típusa	Benzinmotoros láncfűrész
Márka	Hurricane
Modell	HMSE35EV
Motor lökettérfogata	37,2 cm³
Maximális teljesítmény	1,3 kW
Vágási hosszúság	34,5 cm
Vezetősín hossza	14" (35 cm)
Láncemelkedés	0,375" (9,525 mm)
Lánc vastagsága	0,05" (1,27 mm)
Üresjárati fordulatszám	3000 ±300 ford/perc
Maximális fordulatszám	11500 ford/perc
Lánc maximális sebessége	21,9 m/s
Üzemanyagtartály kapacitása	300 cm³
Olajtartály kapacitása	170 cm³
Nettó tömeg (lánc és vezető nélkül)	4,5 kg
Hangnyomásszint	100 dB(A)
Garantált hangteljesítményszint	114 dB(A)
Rezgés (első/hátsó fogantyú)	Max. 10 m/s²
Gyújtógyertya	TORCH L7RTC (hézag 0,6 mm)
Lánc típusa	Kangxin JL9D-3*53 / Oregon 91P053X
Vezető (sín) típusa	Kangxin AP14-53-507P / Oregon 140SDEA041
Üzemanyag	Ólommentes benzin + 2T olaj keveréke (40:1)
Fő funkciók	Láncfék, rezgéscsillapítás, indítás szívatóval, automatikus kenés
Ajánlott karbantartás	Levegőszűrő tisztítása 20 óránként, gyújtógyertya tisztítása, lánc élezése
Kopó alkatrészek	Lánc, vezető, gyújtógyertya, levegő- és üzemanyagszűrő

Gyakran ismételt kérdések - HMSE35EV Hurricane

Milyen üzemanyagot használjunk?

Használjon ólommentes benzin és speciális 2 ütemű olaj keverékét 40:1 arányban. Soha ne használjon tiszta benzint.

Hogyan indítsuk be a motort hidegen?

Állítsa a kapcsolót I állásba, nyomja meg 10x az üzemanyag-szivattyút, húzza ki a szívató kart, majd húzza meg az indítókötelet 3x. Nyomja be a szívatót, és húzza addig, amíg a motor beindul.

Hogyan állítsuk be a lánc feszességét?

Lazítsa meg a rögzítő anyát, forgassa a lánc feszítő csavarját, amíg a lánc hozzáér a vezetőhöz, de kézzel még húzható. Új láncnál minden 5. vágás után ellenőrizze.

Mit tegyünk, ha a lánc nem áll le alapjáraton?

Ez tengelykapcsoló problémára utal. Ne használja a láncfűrészt, és vigye el egy hivatalos szervizbe javításra.

Hogyan teszteljük a láncféket?

Statikus teszt: húzza az első védőburkolatot a fogantyú felé (kikapcsolva), a lánc mozog; tolja a védőburkolatot a vezető felé (bekapcsolva), a lánc blokkolva van. Dinamikus teszt: indítsa be, gyorsítson, majd aktiválja a féket a kézfejével; a láncnak azonnal meg kell állnia.

Milyen gyakran kell tisztítani a levegőszűrőt?

Minden 20 üzemóra után. Vegye le a fedelet, vegye ki a szűrőt, mossa le szappanos vízben, öblítse le, és szárítsa meg, mielőtt visszahelyezi.

Milyen olajat használjunk a lánchoz?

Használjon szabványos kereskedelmi láncolajat. Töltse fel az olajtartályt (170 cm³) minden üzemanyagtartály-töltéskor.

Hogyan tároljuk a láncfűrészt több mint 30 napig?

Ürítse ki az üzemanyagtartályt, járassa a motort leállásig a karburátor kiürítéséhez, tisztítsa meg a készüléket, helyezze fel a láncvédőt, és tárolja száraz helyen.

Mit tegyünk, ha a motor gyenge?

Ellenőrizze a szívató helyzetét, tisztítsa meg vagy cserélje ki a levegőszűrőt, és ha szükséges, állíttassa be a karburátort egy hivatalos szervizben.

Melyek a gyakori kopó alkatrészek?

A lánc, a vezető (sín), a gyújtógyertya, a levegőszűrő és az üzemanyagszűrő. Ezeket az alkatrészeket időszakosan ki kell cserélni a használat függvényében.

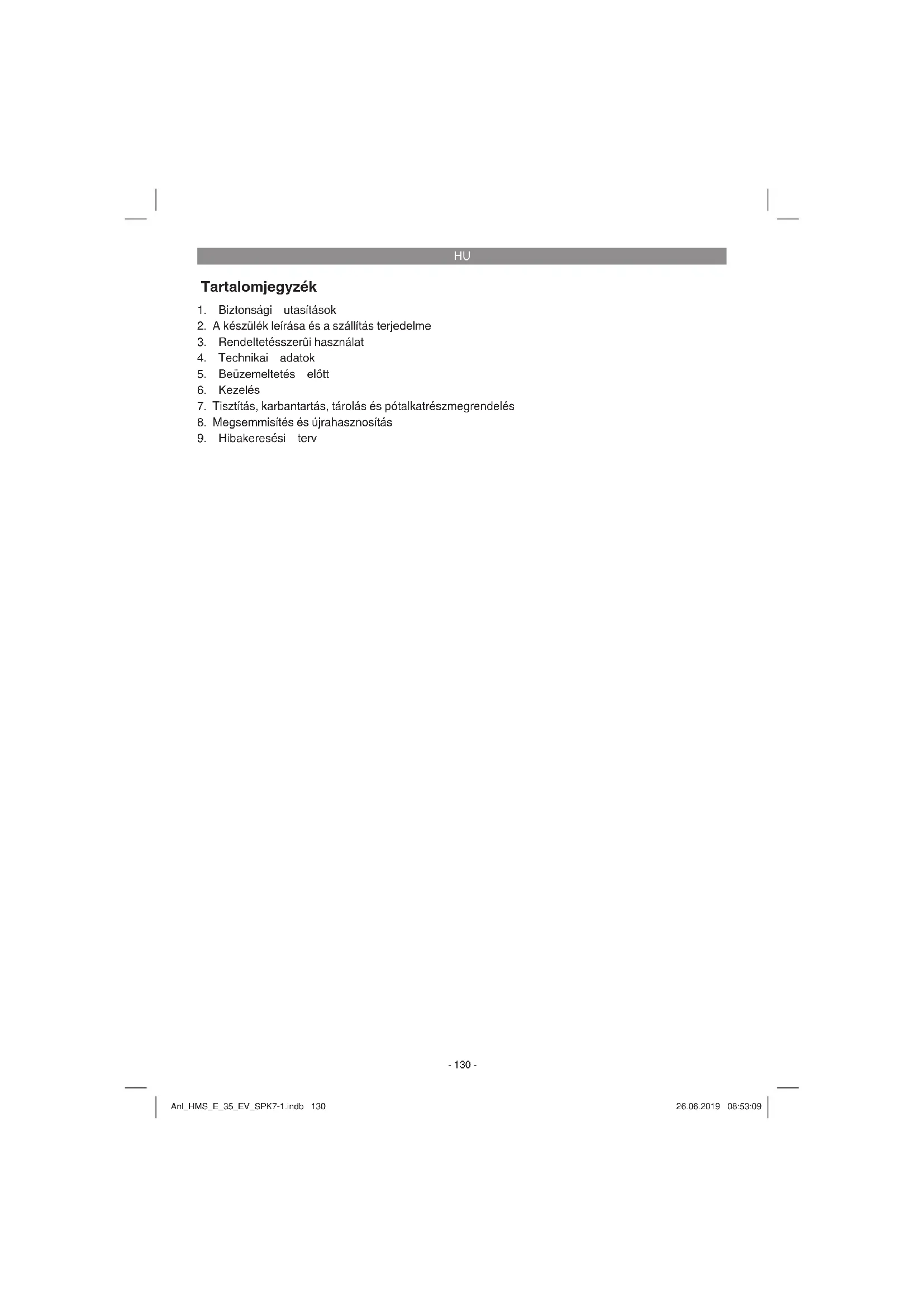

HASZNÁLATI ÚTMUTATÓ HMSE35EV Hurricane

HU Eredeti használati utasítás Benzinmotoros láncfűrész

1. Biztonsági utasítások
2. A készülék leírása és a szállítás terjedelme
3. Rendeltetésszerűi használat
4. Technikai adatok
5. Beüzemeltetés elött
6. Kezelés
7. Tisztítás, karbantartás, tárolás és pótalkatrészmegrendelés
8. Megsemmisítés és újrahasznosítás
9. Hibakeresési terv

HU

Veszély!

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak! Veszély!

Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tüz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (ábrák 1-21)

1. Motoregység

2. Vezetősín

3. Fürészlánc

4. Láncvédő

5. Gyújtógyertyakulcs

6. Elülső kézvédő (láncfék kar)

7. Elülsö fogantyú

8. Hátulsó fogantyú

9. Indító fogantyú

10. Be-/ki- kapcsoló

11. Gázszabályozó kar

12. Gázszabályozó karzár

13. Hidegindító-kar

14. Légszüröburkolat

15. Légszürő

16. Gyújtógyertya

17. Körmös ütköző

18. Láncfogó

19. 2x anya vezetősín rögzítés

20. Láncfeszitő csavar

21. Üzemanyag tartálysapka

22. Olajtartály kupak

23. Keveröpalack

24. Csavarhajtó

25. Üzemanyagszivattyú (Primer)

3 A CSEKÉLY VISSZACSAPÓDÁSÚ FÜRÉSZLÁNC segít Önnek a speciálissan kifejlesztett biztonsági berendezésekkel felfogni a visszacsapódást vagy annak az erejét.

6 A LÁNCFÉKEZŐ ELEMELÓKAR /

KÉZVÉDŐ védi a kezelő személy bal kezét, ha a fútó fűrésznél lecsúszna az elülső fogantyúról.

A LÁNCFÉK egy biztonsági funkció a vis- szacsapódások okából történő sérülések csökkentésére, azáltal hogy a futó fűrészlánc millimásodperceken belül le lessz állítva. Ez a láncfékező emelőkar által lesz aktiválva.

10 A STOPKAPCSOLÓ leállítja azonnal a motort, ha ki lesz kapcsolva. A stopkapcsolót a motor (ujboli) indításához a BE-re kell állítani.

12 A BIZTONSÁGI KIOLDÓ megakadályozza a motor véletlen gyorsítását. A gázszabályozó kart csak akkor lehet lenyomni, ha be van nyomva a biztonsági kioldó.

18 A LÁNCFOGÓ csökkenti a sérülések veszélyét, arra az esetre ha a futó motornál elszakadna vagy kicsúszna a lánc. A láncfogónak fel kellene fognia a maga köré csapkodó láncot.

Utalás! Ismerkedjen meg a fűrésszel és annak részeivel.

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.

- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).

- Ellenőrizze le, hogy teljes a szállítás terjedelme.

- Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.

HU

- Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Eredeti használati utasítás
- Biztonságiutasítások

3. Rendeltetésszerűi használat

Rendeltetése szerint a lánc csak fa fűrészelésére szolgál. Fa kivágását csak megfelelő kiképzéssel szabad elvégezni. A gyártó nem szavatol olyan károkért amelyek a rendeltetésnek nem megfelelő használat vagy a rossz kezelés által keletkeznek.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

Vigyázat! Fennmaradt rizikók

Akkor is ha előírás szerint kezeli a készüléket, mégis maradnak fennmaradó rizikók. A készüléknek az építésmódjával és a kivitelézésével kapcsolatban, a következő veszélyek léphetnek fel:

1. Vágási sérülések a fűrészlánc nem védett illetve forgó részeivel való érintkezésnél.
2. Vágási sérülések visszacsapódásnál vagy a vezetősín más akaratlan mozdulatánál.
3. Sérülések a fürész lánc részeinek az elhajítása által.
4. Sérülések a vágási jav részeinek az elhajítása által.
5. A hallás rongálódása, amennyiben nincs hor- dva az előírott zajcsökkentő fülvédő
6. Légzési problémák a káros gázok által és börsérülések a benzinnel való kapcsolat által.

4. Technikai adatok

Motor lökettérfogat 37,2 cm ^3
Maximális motorteljesítmény 1,3 kW
Vágóhossz 34,5 cm
Kardhossz 14" (35 cm)
Láncosztás .....(0,375"), 9,525 mm
Láncerösség .....(0,05"), 1,27 mm
Üresjárati fordulatszám ......3000 ± 300 perc ^1
Maximális fordulatszám
a vágógarnitúrával .....11500 perc ^1
Láncsebesség max.: 21,9 m/s
Tartálytartalom 300 cm³
Olajtartálytartalom 170 cm³
Antivibrálásfunkció ......igen
Lánckerék fogazat 6 fog x 9,525 mm
Nettó súly, lánc és a vezetősín nélkül .....4,5 kg
Hangnyomásszint L_PA 100 dB(A)
Bizonytalanság K PA 3 dB(A)
Hangteljesítményszint L WA mérve
(ISO 22868) 112,8 dB(A)
Bizonytalanság K w A 3 dB(A)
Hangteljesítményszint L WA garantálva
(ISO 2000/14/EC) 114 dB(A)
Vibrálás a hw (elülső fogantyú) ......max. 10 m/s ^2
Bizonytalanság K hw 1,5 m/s ^2
Vibrálás a tw (hátulsó fogantyú) ......max. 10 m/s ^2
Bizonytalanság Khw 1,5 m/s²
Gyújtógyertya TORCH L7RTC
Elektrodatávolság. 0,6 mm
Típus lánc .... Kangxin JL9D-3*53
Oregon 91P053X
Típus kard .... Kangxin AP14-53-507P
Oregon 140SDEA041 (518302)

Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!

Csak kifogástalan készülékeket használni.
A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.

HU

5. Beüzemeltetés előtt

Veszély! Csak akkor indítsa be a motort, ha a fürész készen fel van szerelve.

Vigyázat! A lánccal való bánásmódnál hordjon mindig védőkesztyüket.

5.1 A vezetősín és a fűrészlánc felszerelése (ábrák 2A-2G)

1. Kireteszelni a láncféket, ehhez az elülső fogantyú (7) irányába nyomni az elülső kézvédöt (6). (ábra 2A)
2. A két anya (19) meglazítása által távolítsa el a vezetősín burkolatát (A) (ábra 2B).
3. Tegye be a vezetősint (2) a láncfürészen levő befogadóba (ábra 2C).
4. Fektese a láncot (3) a meghajtókerék (C) köré (ábra 2E). Ügyeljen a lánc (3) forgási irányára. A vágóelemeknek (B) a 2D ábrán mutatottak szerint kell kiirányítva lenniük.
5. Fektese a láncot a vezetősín köré. (ábra 2E)
6. A lánc (3) meghajtóelemeinek teljesen a körbefutó horonyban (D), valamint a meghajtókerék (C) fogai között kell csúsznia. (ábra 2E)
7. A láncfeszítőcsavart (20) addig az óramutató járásával ellenkező irányba csavarni, amig a csapszeg (E) a tolószakaszának a végén nincs. (ábra 1B/2F)
8. Szerelje fel a sínburkolatot (A).

Utasítás! A láncfeszítő berendezés csapszegének (E) be kell reteszelnie a vezetősín furatába (G). (ábra 2G) Tolja ehhez, mig felrakja a sínburkolatot (A) valamenyire előre és hátra a vezetősínt (2). Húzza kézfeszesre meg az anyákat (19).

5.2 Beállítani a láncfeszességet (3A/3B)

A láncfeszesség beállítását csak kikapcsolt motornál végezni el.

1. Nyomja enyhén felfelé a vezetősín (2) hegyét és állítsa be a láncfeszítőcsavar (20) segítségével a láncfeszességet. (ábra 3A) Akkor áll fenn egy optimális láncfeszesség, ha a lánc (3) az alulsó oldalán, a vezetősín (2) közepén a 3B (B) ábrának megfelelően fekszik fel.

2. Tartson fent egy enyhe nyomást a sínhegyre és húzza meg feszesre mind a két anyát (19).

3. Végezzen el egy funkcióellenőrzést. Húzza kézzel 1x a vezetősín (2) köré a láncot (3). Ha a láncot (3) csak nehezen lehet a vezetősín (2) körül forgatni vagy ha blokkolna, akkor túl feszesre meg van feszítve.

Ha ez lenne az eset, akkor végezze el a következő kis beállítást:

1. Eressze meg mind a két anyát (19) és húzza öket ismét kézfeszesre meg.
2. Csökkentse le, azáltal hogy a láncfeszítő csavart (20) az óramutató járásával ellenkező irányba csavarja a láncfeszességet. Csak kis beállítási lépéseket végezni el és mindig előre és hátra húzni a láncot (3) a vezetősínen (2) azért, hogy leellenőrizze hogy a lánc (3) súrlódás mentesen mozgatható e de mégis feszesen fel nem fekszik. Utasítás: Ha túl laza a lánc (3) akkor csavarja a láncfeszítő csavart (20) az óramutató forgási irányába.
3. Ha optimálisan be van állítva a láncfeszesség, akkor gyakoroljon egy enyhe nyomás a sínhegyre és húzza mind a két anyát (19) feszesre.

Egy új fűrészlánc kitágul, ezért fontos az első beüzemeltetésnél a láncot rövid időszakaszokban (cca. 5 vágás) utánállítani. A növekvő üzemtartam után meghosszabbodnak ezek az időközök.

Utalás! Ha a fűrészlánc (3) TÚL LAZA vagy TÚL FESZES, akkor a hajtókerék, vezetősín, lánc és a forgattyús tengelycsapágy gyorsabban elhasználódik. A 3B-os ábra informál a helyes feszességgről A (hideg állapotban) és a feszességgről B (meleg állapotban). A C ábra egy túl laza láncot mutat.

5.3 Üzemanyag és olaj Üzemanyag

Használjon az optimális eredmények érdekében normális, ólommentes üzemanyagot, speciális 1:40 2-taktus-motorolajjal. Tartsa magát a keverési részletekre a fejezetben

ÜZEMANYAGKEVERÉS

Keverje össze. , egy megfelelő tartályban az üzemanyagot egy 2-taktusú-olajjal Az üzemanyag és az olaj helyes keverési viszonyát a keverési táblázatból kivenni. Rázza fel a tartályt, azért hogy mindent gondosan összekeverjen.

Utalás! Ne használjon ehhez a fűrészhez sohasem nem felhigított üzemanyagot. Ezáltal megsérül a motor és a gyártó szavatossága érvényét veszítené erre a termékre. Ne használjon sohasem olyan üzemanyag keveréket, amelyik 90 naptól hoszabb ideig tárolva lett.

HU

Utalás! Ha egy 2-taktusú-olajat használna, a speciáli olajtól eltérően, akkor egy léghútött 2-taktusú-motoroknak való szuperolajat kell egy 1:100 keverékviszonyban használni. Ne használjon 2-taktusú-olajtermékeket egy 1:100 keverékviszonyban. Nemkielégítő olajozás károsítja a motrot és Ön elveszíti ebben az esetben a motorra szóló szavatosságot.

AJÁNLOTT ÜZEMANYAGOK

Egyes normális benzínfajtákat hozzáadásokkal mint alkohol- vagy éthervegyületekkel vannak összevegyítve, azért hogy megfeleljenek a tiszta kipufogógázok normáinak. A motor minden benzínfajtával kielégítően fut a sajátmeghajtás érdekében, még az oxigén dúsított benzínekkel is. Legjobb ha egy ólommentes normálbenzint használ.

A lánc és a vezetősín olajozása

Mindig amikor feltölti a üzemanyagtartályt benzínnel, akkor a láncolaj tartályát is utánna kell tölteni. Ehhez egy szokványos láncolajnak a használatát ajánljuk.

Motorolaj és benzin I Fúrészlánc

keverék 1:40
I Csak olaj

A MOTOR BEÍNDÍTÁSA ELÓTTI VIZSGÁLATOK

Figyelem: Ne indítsa vagy használja sohasem a fűrészt, ha a sín és a lánc nincs rendesen feltéve.

1. Töltse fel a megfelelő üzemanyagkeverékkel az üze manyagtartályt (21) (Ábra 4).
2. Töltse fel az olajtartályt (22) láncolajjal (4-as ábra).

A lánc és az olajtartály feltöltése után kézzel feszesre húzni a tartályfedelet. Ne használjon ehhez szerszámot.

6. Kezelés

Használat előtt leellenőrizni a készüléket esetleges károkra és ne használja, ha meg van rongálódva. A készüléket csak aktivált láncfékkel szabad beindítani. A láncfék aktiválva van, ha a fékkar (6) előre van nyomva.

A működési mód magyarázata, lásd a - a láncfék leellenőrzése - statikus ellenőrzést.

6.1 Láncfék

A láncfűrész egy láncfékkel van felszerelve, amely lecsökkenti a visszacsapódási okból adódó sérülés veszélyét. A fék aktiválva lesz, ha nyomás lesz gyakorolva a kézvédőre (6). Például ha egy visszacsapódásnál, ráút a kezelő személy keze a kézvédőre (6). A fék aktiválásánál hirtelen megáll a lánc (3).

Figyelmeztetés: Habár a láncféknek az a célja, hogy a visszacsapódás általi sérülési veszélyt lecsökkentse; mégsem tud megfelelő védelmet nyújtani, ha gondtalanul dolgozik a fűrésszel. Ellenőrizze rendszeresen le, hogy szabályszerűen működik e a láncfék. Az első vágás előtt, többszörös vágás után, karbantartási munkálatok után és ha erős ütéseknek lett kitéve vagy ha le lett ejtve a láncfűrész, kipróbálni a láncféket.

6.1.1 A láncfék leellenőrzése (ábra 5A/5B/6)

Statikus ellenőrzés (leállított motornál)

Deaktiválva a láncfék (szabadon eltolható a lánc (3))

1. Húzza ehhez az elülső fogantyú (7) irányába az elülső kézvédőt (6). Az elülső kézvédőnek (6) hallhatóan be kell reteszelnie. (ábra 5A)
2. A láncnak (3) a vezetősínen (2) eltolhatónak kell lennie.

Aktiválva a láncfék (blokkolva a lánc (3))

1. Nyomja a vezetősín (2) irányába az elülső kézvédőt (6). Az elülső kézvédőnek (6) hallhatóan be kell reteszelnie. (ábra 5B)
2. A láncnak (3) a vezetösínen (2) nem szabad eltolhatónak lennie.

Utasítás: Az elülső kézvédőnek (6) mind a két pozícióban be kellen reteszelnie. Ha egy erős ellenállást érezne, vagy ha az elülső kézvédő (6) nem reteszelné be, akkor ne használja a fűrészt. Vigye megjavítattni a feljogosított

HU

vevöszolgálathoz.

Dinamikus ellenőrzés (indítva lesz a motor)

1. Állítsa a fűrészt egy kemény, egyenes felületre.
2. A bal kezével az elülső fogantyút (7) fogni.
3. Az indítási utasítások szerint beiindítani a láncfűrészt. (lásd a 6.2 ill. 6.3-öt)
4. Deaktiválja a láncféket (húzza ehhez az elülső fogantyú (7) irányába az elülső kézvédöt (6)). (ábra 5A)
5. Fogja meg a jobb kezével a hátulsó fogantyút (8).
6. Egy rövid bemelegedési fázis után andjon teljes gázt. Nyomja a bal kezének a kézfejével a vezetősín (2) irányába az elülső kézvédőt (6). Ezáltal aktiválva lesz a láncfék. (6-os ábra)

Veszély: A láncféket lassan és óvatosan aktiválni. A fűrészt mind a két kézzel feszesen tartani és ügyeljen egy jó fogásra. A fűrésznek nem szabad tárgyakat megérintenie.

1. A láncnak (3) hirtelen meg kell állnia. Engedje azonnal el a gázkart (11), ha nyugottan áll a lánc (3).

Veszély: Ha nem áll meg a lánc (3), akkor kapcsolja ki a motort és vigye el a fűrészt a feljogosított vevőszolgálathoz.

6.1.2 A kuplung leellenőrzése

Ellenőrizze rendszeresen le a kuplung működését. Az első vágás előtt, többszörös vágás után, karbantartási munkálatok után és ha erős ütéseknek lett kitéve vagy ha le lett ejtve, leellenőrizni a kuplungot.

1. Az indítási utasítások szerint beiindítani a láncfűrészt. (lásd a 6.2 ill. 6.3-öt)
2. Üzemeltesse röviden a gázszabályozó kart (11) és engedje ismét el, azért hogy biztosítsa, hogy ki lett engedve a fojtószelep arretálása és a motor üresmenetben fut.
3. A láncnak (3) üresmenetben meg kell állnia.

A kuplung úgy van méretezve, hogy az üresjárati fordulatszámnak az 1,25 szereséré levő megemelkedésnél, láncmozdulatot nem szabad észlelni.

Veszély: Ha nem áll meg a lánc (3), akkor kapcsolja ki a motort és vigye el a fűrészt a feljogosított vevőszolgálathoz.

Veszély: Mindig mielőtt indítaná a motort, aktiválja a láncféket (6).

6.2 Indítás hideg motornál (7A-7D)

Töltse fel a tartályt megfelelő mennyiségű benzin/olaj-keverékkel. (lásd az 5.3-as pontot)

1. A készüléket egy kemény, sík felületre állítani.

2. A be-/ki-kapcsolót (10) az „l”-re kapcsolni. (ábra 7A)

3. 10x megnyomni az üzemanyagszivattyút (primer) (6-os ábra/poz. 25).
4. Kihúzni a hidegindító-kart (13). (ábra 7B)

Utasítás: A hidegindító-kar (13) üzemeltetése által a fojtószelep is egy kicsit meg lesz nyitva és arretálva ebben a helyzetben. Ennek a következménye az üresmeneti fordulatszám megnövelése, gyorsabban indít a fűrész.

1. Jó feszesen tartani a készüléket és az indító fogantyút (9) az első ellenállásig kihúzni. Most 3x gyorsan meghúzni az indító fogantyút (9). (ábra 7C/7D)
2. benyomni a hidegindító-kart (13).
3. Jó feszesen tartani a készüléket és az indítófogantyút (9) az első ellenállásig kihúzni. Most többször gyorsan meghúzni az indító fogantyút (9), amig nem indít a motor. (ábra 7D)

Utasítás: Ne hagyja az inditó fogatyút (9) visszacsapódni. Ez sérülésekhez vezethet. Ha beindult a motor, akkor hagyni a készüléket cca. 10 másodpercig bemelegedni.

Figyelmeztetés: Az enyhén megnyitott fojtószelep miatt elkezd a beindított motornál dolgozni a vágószerszám. Üzemeltesse röviden a gázszabályozó kart (11). Kioldódik a fojtószelep arretálása és visszatér a motor az üresmenetbe. (ábra 7C)

1. Ha az indító fogantyún levő 8 húzás után sem indítana a motor, akkor ismételje meg az 1-től – 7-ig levő lépéseket.

Figyelembe venni: Ha több kisérlet után sem ugrik be a motor, akkor olvassa el a „Hibaelhárítás a motoron” fejezetet. Figyelembe venni: Az indító fogantyú zsinórját mindig egyenesen húzni ki. Ha szögben lesz kihúzva, akkor súrlódás keletkezik a fűzőkarikán. Ez a súrlódás által át lesz dörzsölve a zsinór és gyorsabban elkopódik. Amikor a zsinór ismét behúzódik, akkor fogja mindig az indítófogantyút. Ne hagyja sohasem az indítófogantyút a kihúzott

HU

állapotból visszacsapódni.

6.3 Indítás meleg motornál (7A-7D)

(A készülék 15-20 perctől kevesebb ideig ált nyugodtan)

1. A készüléket egy kemény, sík felületre állítani.

2. A be-/ki-kapcsolót (10) az „l”-re kapcsolni. (ábra 7A)

3. Jó feszesen tartani a készüléket és az indítófogantyút (9) az első ellenállásig kihúzni. Most többször gyorsan meghúzni az indító fogantyút (9), amig nem indít a motor. A készüléknek 1-2 húzas után indítania kellene. Ha a gép 6 húzás után még mindig nem indítana, akkor ismételje meg a 6.2 alatti 1-tól – 7-ig levő lépéseket. (ábra 7D)

6.4 A MOTOR LEÁLLÍTÁSA

1. Engedje el a gázszabályozó kart, és várja meg mig a motor le áll.

2. Tolja a STOP-kapcsolót lefelé, azért hogy lestoppolja a motort.

Utalás! Vész esetbeni motor leállításhoz, aktiválja a láncféket és tolja a be-/kikapcsolót a „Stop (0)”-ra.

6.5 ÁLLTALÁNOS UTASÍTÁSOK A VÁGÁSHOZ

Veszély! Egy fának a kiképzés nélküli döntése nem engedélyezett!

KIVÁGÁS

• Kivágni az annyit jelent mint egy fának a lefűrészelése. A kis fák, amelyeknek az átmérőjük 15-18 cm azok normális egy vágással lesznek lefűrészelve. Nagyobb fáknál rovatkákat kell bevágni. A rovatkák határozzák meg az irányt, hogy merre fog dölni a fa.
  A vágás előtt egy visszavonulási utat (A) kell tervezni és szabaddá tenni. A visszavonulási útnak hátrafelé és diagonálissan a várt dőlési irány hátuljához vezetnie mint ahogyan a 8-es ábrán ábrázolva van.
• Egy fának a hegyoldalon történő kivágásnál a láncfűrészet kezelő személynek a hegyoldal emelkedő részen kell tartózkodnia, mivel a fa a kivágás után több mint valószínű hogy a hegyoldalon lefelé fog gördülni vagy csúszni.
  A dölési irányai (B) a rovatka vágás által lesznek meghatározva. A vágás előtt vegye figy-elemebe a nagyobb ágaknak a felállítását és persze a fának a dólését, azért hogy fel tudja becsülni a fának az esési útját. (Ábra 8)
• Ne vágjon olyankor fát ki, ha egy erős vagy

váltakozó szél fúj, vagy ha fennáll a tula- jdonok megsértésének a veszélye. A fák kivágásában szakembert konzultálni. Ne vág- jon ki egy fát ha ez vezetékre tudna esni, és értesítse a vezetékre illetékes hivatalt mielőtt kivágná a fát.

ÁLLTALÁNOS IRÁNYVONALAK A FÁK KIVÁGÁSÁRA (Ábra 9)

Normálisan a kivágás 2 fő lépésből áll: Berovatkázás (C) és kivágási vágás (D).

- Kezdjen a felülső rovatkavágással (C) szembe a fa dölési oldalával (E). Úgyeljen arra, hogy ne vágja az alulsó vágást túl mélyre a fatörzsbe. A rovatkának (C) olyan mélynek kellene lennie, hogy a horgonypont (F) elegendő szélességben és erősségben legyen létrehozva. A rovatkának elég szélesnek kell lennie, ahhoz hogy addig amig csak lehet kontrollálni tudja a fa dölését.

- Ne lépjen sohasem egy fa elé, amely be van rovatkázva. A ledöntő vágást (D) a fának a másik felén elvégezni, cca. 3,5 cm a rovatka széle fölött (C) elvégezni. Ne fűrészelje sohasem teljesen át a fatörzset. Hagyjon mindig egy horgonypontot. A horgonypont tartja a fát. Ha a törzs teljessen át lessz fűrészelve, akkor már nem tudja tovább kontrollálni a dőlési irányt. Dugjon egy éket vagy egy döntőkart a vágásba, még mielött a fa elveszítené a stabilitását és elkezdene mozogni. A vezetősín akkor nem tud beakadni a ledöntő vágásba, ha rosszul becsülné fel a döntés irányát. Tag- adja meg a nézőknek a fa dőlési területére való belépést, mielött ledöntené.

- A végső vágás elvégzése előtt ellenőrizze le hogy vannak e nézők, állatok vagy akadályok a döntés területén.

LEDÖNTŐ VÁGÁS:

• Akadályozza meg a vezetősínnek vagy a láncnak (B) a vágásba való beszoruását egy favagy plasztikékekkel (A). Az ékek a döntést is kontrollálják (Ábra 10).
• Ha a vágásra szánt fának az átmérője nagyobb a sín hosszúságától, akkor végezzen el 2 vágást, az ábrá nak megfelelően (Ábra 11).
• Ha a döntő vágás a horgonypont felé közeledik, akkor a fa elkezd dölni. Mikor a fa elkezd dölni, akkor húzza ki a fűrészt a vágásból, állítsa le a motort, fektesse le a láncfűrészt és hagyja el a térséget a visszavonulási (Ábra. 8).

HU

AZ ÁGAKNAK AZ ELTÁVOLÍTÁSA

• Az ágakat el kell távolítani a ledöntött fáról. A támasztó ágakat (A) csak akkor el távolítani, ha a törzs hosztolva le van vágva (Ábra 12). Feszültség alatt álló ágakat alulról kell felfelé levágni, azért hogy ne szoruljon be a láncfürész.
• Ne vágjon sohasem faágakat le, amig még a fatörzsön áll.

A HOSSZÚSÁG FELVAGDALÁSA

- Vágjon egy döntött fát a hosszúság szerint fel. Ügyeljen egy jó állásra és álljon a törzs felett, ha egy hegyoldalon fűrészel. A törzsnek, amennyiben lehetséges, alá kell támasztva lennie, azért hogy a levágásra szánt vége ne feküdjön a földön. Ha a törzsnek mind a két vége alá van támasztva és Önnek a közepén muszáj vágnia, akkor csináljon egy fél vágást felülről a törzsön keresztül és akkor a vágást alulról felfelé. Ez megakadályozza a sinnek a törzsbe való beszorulását. Ügyeljen arra, hogy a felvagdalásnál a fűrész ne vágjon a talajba mivel ezáltal a lánc nagyon gyorsan tompa lesz. A felvagdalásnál mindig a lejtő felülső oldalán állni.

1. A törzs az egész hosszában alá van támasztva: felül ről vágni és ügyeljen arra, hogy ne vágjon a földbe (ábra 13A).
2. A törzs az egyik végén alá van támasztva: vágja elősször a törzs átmérőjének 1/3 alulról felfelé át, azért hogy elkerülje a letördelést. Azután felülról az első vágás felé vágni, azért hogy elkerülje a beszorulást (ábra 13B).
3. A törzs mind a két végén alá van támasztva: vágja elősször a törzs átmérőjének 1/3 felülről alundra át, azért hogy elkerülje a letördelést. Azután alulról az első vágás felé vágni, azért hogy elkerülje a beszorulást (ábra 13C).
   A fatörzseknek a hosszába történő levágásához a legjobb metódus egy fűrészbaknak a segítségéül vétele. Ha ez nem lehetséges, akkor a fatörzset az ág-fatörzsekkel vagy alátámasztó bakok által megemelni és alátámasztani. Biztosítsa, hogy a vágásra szánt fatörzs biztosan alá van tá-masztva.

A HOSSZÚSÁG FELVAGDALÁSA A FÜRÉSZBAKON (Ábra 14)

A saját biztonságának az érdekében és a fűrészelési munkálatok megkönnyebítéséért szükséges a helyes pozíció egy vertikális hosszúsági felvagdaláshoz.

A. Tartsa mind a két kézzel feszesen a fürészt és vezesse a vágásnál a testének a jobb oldalán el.
B. Tartsa a bal kezét annyira egyenesen, amen- nyire csak lehet.
C. A testi súlyát mind a két lábra megosztani. Utalás! A fürészelési munkák ideje alatt ügyljen mindig arra, hogy a fürészlánc és a vezetősín elegendően olajozva legyen.

7. Tisztítás, karbantartás, tárolás és pótalkatrészmegrendelés

Minden tisztítási és karbantartási munka előtt lehúzni a gyújtógyertyadugót.

7.1 Tisztítás

• Tartsa a védőberendezéseket, szellőztető nyíllásokat és a gépházat annyira por és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval le vagy pedig fúja ki sürített levegővel, alacsony nyomás alatt.
  Mi azt ajánljuk, hogy a készüléket direkt minden használat után kitisztítani.
• Tisztítsa meg a készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal. Ne használjon tisztító és oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Úgyeljen arra, hogy ne jusson víz a készülék belsejébe.

7.2 Karbantartás

Figyelmeztetés! A láncfűrészen történő bármilyen fajta karbantartási munkálatokat, az utasításban felsorolt pontoktól eltekintve, csak egy feljogosítótt vevőszolgálatnak szabad elvégeznie.

7.2.1 LÉGSZÜRÖ

Utalás! Ne használja a készüléket sohasem légszűrő nélkül - por vagy piszok lesz a motorba beszívva és megsérítheti. Tartsa a légszűrőt mindig tisztán. A légszűrőt minden 20 üzemóra után meg kell tisztítani ill. ki kell cserélni.

HU

A légszűrő tisztítása (ábra 15A/15B)

1. Távolítsa el a felülső burkolatot (14), azáltal hogy eltávolítsa a burkolat rögzitőcsavarját (A). Most le lehet venni a burkolatot (ábra 15A).
2. Emelje ki a légszüröt (15) (ábra 15B).
3. Tisztítsa meg a légszűrőt. Mossa meg a légszűrőt egy tiszta, meleg szappanlúgban. Hagyja a levegőn teljesen megszáradni.

Utalás!Ajánlatos, hogy mindig legyen rezervában egy pót szürő.

1. Tegy be a légszüröt. Tegye fel a motor/legszürö (14) burkolatát. Ügyeljen arra, hogy a burkolat pontossan illően legyen feltéve. Húzza meg a burkolat rögzítőcsavarjait.

7.2.2 ÜZEMANYAG-SZÜRÖ

Utalás! Ne üzemeltese a fűrészt sohasem üzemanyag szűrő nélkül. 100 üzemóra után meg kell tisztítani az üzemanyag szűrőt vagy megrongálódás esetén ki kell cserélni. Üritse teljesen ki az üzemanyagtankot, mielött kicserélné a szűrőt.

1. Vegye le az üzemanyagtartály sapkáját.
2. Hajlítson megfelelőre egy puha drótot.
3. Dugja az üzemanyagtartály nyíllásába és akassza be a üzemanyagtömlöt. Húzza az üzemanyagtömlöt óvatossan a nyílláshoz, amig meg nem tudja fogni az ujjaival.

Utalás! Ne húzza ki teljessen a tömlöt a tartályból.

1. Emelje ki a szüröt a tartályból.
2. Húzza egy fordítási mozdulattal le a szű rőt és tisztít-sa meg, ha megrongálódott, akkor semmisítse meg a szűrőt.
3. Tegyen be egy új szűrőt. Dugja a szűrő egyik végét a tartálynyíllásba. Bizonyosodjon meg arról, hogy a szűrő az alulsó tartálysarokban ül. Ha szükséges akkor tolja egy hosszú csavarhúzóval a szűrőt annak helyes helyére, de ennél ne rongálja meg.
4. Töltse fell a tartályt friss üzemanyaggal/olajjal. Lásd a fejezetet ÜZEMANYAG ÉS OLAJ. Tegye fel a tartály sapkáját.

7.2.3 Gyújtógyertya (ábra 15A-15C)

Utalás! Ahhoz, hogy a fűrészmotor teljesítmény-képes maradjon a gyújtógyertyának tisztának és az elektródatávolságnak (0,6 mm) helyesnek kell lennie. A gyújtógyertyát minden 20 üzemóra után meg kell tisztitani ill. ki kell cserélni.

1. Állítsa a be-/kikapcsolót a „Stop (0)”-ra.

2. Távolítsa el a felülső burkolatot (14), azáltal hogy eltávolítsa a burkolat rögzitöcsavarját (A). Most le lehet venni a burkolatot (ábra 15A).

3. Távolítsa el a légszüröt (15) (ábra 15B)
4. Húzza le a gyújtókábelt (C) a gyújtógyertyáról, azáltal, hogy húzza és egyidejülegesen fordítja is (ábra 15C).
5. Távolítsa el a gyújtógyertyát egy gyertyapipakulccsal.
6. Tisztítsa meg a gyújtógyertyát egy rézdrótkefével vagy pedig tegyen egy újat bele.

7.2.4 Porlasztóbeállítás

A porlasztó gyárilag az optimális teljesítményre lett előlegesen beállítva. Ha további beállításokra lenne szükség, akkor vigye a fűrészt a feljogosított vevőszolgálathoz.

7.2.5 Vezetősín

- Minden 10 üzemóra után zsírral bekenni a vezetősín csillagát. Ez szükséges ahhoz, hogy a láncfűrész el tudja érni az optimális teljesítményt. (ábra 16) Tisztítsa meg az olajozó lyukat, tegye oda a zsírprést (nincs a szállítás terjedelmében) és pumpálja addig a zsírt a csapágyba, amig a külső oldalon ki nem lesz nyomva.

• Tisztítsa meg rendszeresen a horonyt, amelyben a lánc fut, és az olajbefolyó furatot egy a kereskedelemben kapható tisztító szerszámmal. (ábra 17A) Ez fontos ahhoz, hogy garantálva legyen a vezetősín és a lánc optimális kenése az üzem ideje alatt.
• Egy lapos reszelővel való óvatos reszelés által eltávolítani a vezetősínen (2) levő sorjákat és éles széleket. (ábra 17B)
• Minden 8 munkaóra után megfordítani a vezetősínt (2), azért hogy ez a felső és az alulsó oldalán egyenletsen kopjon el.

OLAJÁTENGEDÉSEK

A sínen levő olajátengedéseket meg kellene tisz-titani, azért hogy az üzem ideje alatt garantálva legyen a sínek és láncok szabályszerű olajozása.

HU

Vigyázat! Könnyen le lehet ellenőrizni az olajátengedések állapotát. Ha tiszták az olajátengedések, akkor a lánc egy pár másodpercel a fűrész beindítása után automatikusan olajat szór ki. A fűrész egy automatikus olajozó szisztémával rendelkezik.

Automatikus lánckenés.

A láncfűrész egy fogaskeres meghajtású automatikus olajszisztémával van felszerelve. Ez automatikus ellátja a sínt és a láncot a helyes olajmennyiséggel. Mihelyt gyorsít a motor, azonnal az olaj is gyorsabban folyik a sínlaphoz.

A lánckenés gyárilag optimálisan be lett állítva. Ha további beállításokra lenne szükség, akkor vigye a fűrészt a feljogosított vevőszolgálathoz.

A lánckenéshez a láncfűrész alulsó oldalán egy beállító csavar (A) található (21-es ábra). Bal-racsavarás növeli a lánckenést, jobbracsavarás csökkenti a lánckenést.

A lánckenés leellenőrzéséhez a láncfűrészt a lánccal egy papír fölé tartani és egy pár másodpercig teljes gázt adni. A papíron le lehet ellenőrizni az egyes beállított olajmennyiséget.

A lánc olajozása

Gyözödjön mindig meg arról, hogy helyesen működik az automatikus olajszisztéma. Ügyeljen egy mindig telt olajtartályra.

A fürészelési munkálatok ideje alatt a sínnek és a láncnak mindig elegendően olajozva kell lennie, azért hogy lecsökkentse a vezetősínnel levő sürlódást.

A sínnek és az láncnak sohasem szabad olaj nélkül lennie. Ha szárazon, vagy túl kevés olajjal üzemelteti a fűrészt, akkor lecsökken a vágási teljesítmény, megrövidül a fűrészlánc élettartama, gyorsan eltompul a lánc és a túlhevülés miatt nagyon erősen elkopódik a sin. A túl kevés olajat a füstképzödésen és a sínen fellépő színváltozáson lehet felismerni.

7.2.6 A lánc karbantartása

A LÁNCNAK AZ ÉLESÍTÉSE:

Utalás! Egy éles lánc jól formált forgácsot hoz létre. Ha a lánc fűrészport hoz létre, akkor meg kell élesíteni.

A lánc élesítéséhez speciális szerszámokra van szükség, amelyek garantálják, hogy a kések helyes szögben és helyes mélységben vannak élesítve. A láncfűrészek tapasztalatlan hasz-

nálóji számára ajánljuk hogy a fűrészláncot a megfelelő helyi vevőszolgáltatás szakembere által élesítsék. Ha feltételezi, hogy saját maga meg tudja élesíteni a fűrészláncot, akkor vásárolja meg a speciális szerszámot egy professzionális vevőszolgáltatásnál.

A LÁNC MEGt'LESÍTÉSE (18-os ábra)

A láncot védökesztyükkel és egy kerek reszelővel élesíteni.

A hegyet csak kifelé irányuló mozdulatokkal élesí- teni (ábra 19) és vegye fi gyelembe az értékeket a 18. ábrának megfelelően.

Az élesítés után a vágó láncszemeknek mindegyiknek egyforma szélesnek és hosszúnak kell lennie.

A vágók 3-4 élesítése után le kell ellenőrizni a mélységkorlátozók magasságát és adott esetben egy lapos reszellővel alacsonyabbra kell fektetni öket, majd utánna az elülső sarkot legömbölyíteni (20-os ábra).

Az elülsö éleket kerekre reszelni.

7.3 Tárolás és szállítás

A láncfűrész szállítása és tárolása előtt felrakni a láncvédőt (4).

Utalás! Ne raktározza el a láncfűrészt sohasem 30 napnál hosszabb ideig, anélkül hogy a következő lépéseket elvégezte volna.

A LÁNCFÜRÉSZ TÁROLÁSA

Ha a láncfűrészt 30 napnál továbbra tárolja, akkor erre elő kell készíteni. Máskülönben elpárolog a porlasztóban levő, maradék üzemanyag és egy gumifajta üledéket hagy hátra. Ez meg tudná nehezíteni az indítást és a következményei drága javítások lehetnek

1. Vegye lassan le az üzemanyag tartály sapkát, azért hogy leengedje az esetleg fennálló nyomást. Üritse ki óvatosan a tartályt.
2. Indítsa be a motort és hagyja addig üres menetben futni, amig le nem áll a fűrész, azért hogy kiürítse a porlasztóból az üzemanyagot.
3. Hagyja a motort lehülni (körülbelül 5 perc).
4. Tisztítsa meg alaposan a gépet.

Utalás! A fürészt egy száraz helyen és messze távol a lehetséges gyújtóforrásoktól, mint például kályha, gázzal működő melegvízbojler, gázszárító stb. tárolni.

HU

A tárolás utáni beüzemeltetést az „5. Beüzemeltetés előtt“ fejezetben leírottak szerint kell elvégezni.

Szállítás

• Üzemeltesse a láncféket.
- Biztosítsa a láncfűrészt elcsuszás ellen azért, hogy elkerülje az üzemanyagvesztést, károkat vagy sérüléseket.

7.4 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát

Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

8. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.

9. Hibakeresési terv

Problém Lehetséges okok Korrektúra
Nem indít a motor, vagy indít, de nem fut tovább.	-Helytelenindításifolyamat.- A sikertelen indítási próbák által túl sok az üzemanyag az égőkamrában.-Rosszulbeállítottporlasztókeverék.- Kormos gyújtógyertya- Eldugult üzemanyag szűrő.	-Vegyefi gyelembe ennek az utasításnak az utasításait.- Várjon cca. 30 percet amig el nem párolgot az üzemanyag az égőkamrában, mielött elvégezne egy további indítási folyamatot.- Hagyja a porlasztót egy felhatalma-zott vevőszolgálat által beállítani.- Megtisztítani/beállítani a gyújtógy-ertyát vagy kicserélni.- Kicserélni az üzemanyag -szűrőt.
A motor indít , de nem dolgozik teljes teljesítménnyel.	- Rossz a karállás a hideginditón.-Szennyeződött a légszűrő-Rosszulbeállítottporlasztókeverék.	- Tegye a kart az ÜZEM-re.- Eltávolítani a szűrőt, megtisztítani és ismét berakni.- Hagyja a porlasztót egy felhatalma-zott vevőszolgálat által beállítani.
Akadozik a motor. -	Rosszul beállított porlasztókeverék. -	Hagyja a porlasztót egy felhatalma-zott vevőszolgálat által beállítani.
Nincsteljesítmény megterhelés alatt	- Rosszul beállított gyújtógyertya.	- Megtisztítani/beállítani a gyújtógy-ertyát vagy kicserélni.
Amotor ugrásszerűen fut.	- Rosszul beállított porlasztókeverék.	- Hagyja a porlasztót egy felhatalma-zott vevőszolgálat által beállítani.
Túlságosan sok a füst.	- Rossz üzemanyagkeverék.	- Használja a helyes üzemanyag-keveréket (40:1 viszony).
Nincs teljesítmény a megterhelés alatt	-Tompaalánc- Laza a lánc	- Láncot megélesíteni vagy egy új láncot befektetni.- Megfeszíteni a láncot
Kialszik a motor	- Üres a benzíntank- Rosszul van elhelyezve az üzemanyagszűrő a tankban.	-Benzíntankotfeltölteni- Komplett feltölteni a benzíntankot vagy az üzemanyagszűrőt másképp elhelyezni a benzíntankban.
Nemelegendő lán-ckenés (kard és lánc forró lesz)	- Láncolajtartály üres- Olajáteresztések áthelyezve	- Láncolajtartályt feltölteni- Megtisztítani az olajozólyukat a kardban (2-es ábra/poz. A)Megtisztítani a kard horonyát

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

HU

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek*	Kard, gyújtógyertya, légszűrő, benzínszűrő
Fogyóeszköz/ fogyórészek* Fürészlánc
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

• Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
• Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
  Írja le ezt a hibás működést.

HU

Garanciaokmány

Tisztelt Vevő,

termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elháritására vagy a készülék kicserélésére.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

1. A garancia időtartama 60 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

2. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

SI

Vsebina
