| Terméktípus | Vezeték nélküli ütvecsavarozó |
| Márka | Vonroc |
| Modell | IW502DC |
| Névleges feszültség | 20 V |
| Akkumulátor típusa | Lítium-ion, 20 V, 2 Ah vagy 4 Ah (CD801AA, CD803AA modellek) |
| Ajánlott töltő | CD802AA (bemenet 220-240 V, 50 Hz, kimenet 21 V, 2,5 A) |
| Befogó | 1/2" (12,7 mm) négyzet alakú befogó ütvecsavarozó foglalatokhoz |
| Maximális nyomaték | 400 Nm (4 beállítás: 100, 200, 300, 400 Nm) |
| Üresjárati fordulatszám | 0 - 2300 ford/perc |
| Üresjárati ütésszám | 0 - 3000 ütés/perc |
| Tömeg | 1,8 kg (csak a gép) |
| Hangnyomásszint | 87,6 dB(A) (K=3 dB(A)) |
| Hangteljesítményszint | 97,6 dB(A) (K=3 dB(A)) |
| Rezgésszint | 7,41 m/s² (K=1,5 m/s²) |
| Munkavilágítás | Beépített LED, automatikusan bekapcsol |
| Forgásirány | Bal/jobb középső reteszeléssel |
| Övkampó | Igen |
| Dupla szigetelés | II. osztály (nincs szükség földelésre) |
| Üzemi hőmérséklet | Max 45 °C |
| Karbantartás | Tiszta, puha ruhával és enyhe szappanos vízzel tisztítsa; ne használjon oldószereket |
| Garancia | Törvényes garancia gyártási hibákra (időtartam a helyi jogszabályok szerint) |
| Rendeltetésszerű használat | Csavarok, csavarok és anyák meghúzása és meglazítása (ne használja fúróként) |
Gyakran ismételt kérdések - IW502DC Vonroc
Felhasználói kérdések a következőről IW502DC Vonroc
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csavarozó PDF formátumban ingyenesen! Találja meg kézikönyvét IW502DC - Vonroc és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. IW502DC márka Vonroc.
HASZNÁLATI ÚTMUTATÓ IW502DC Vonroc

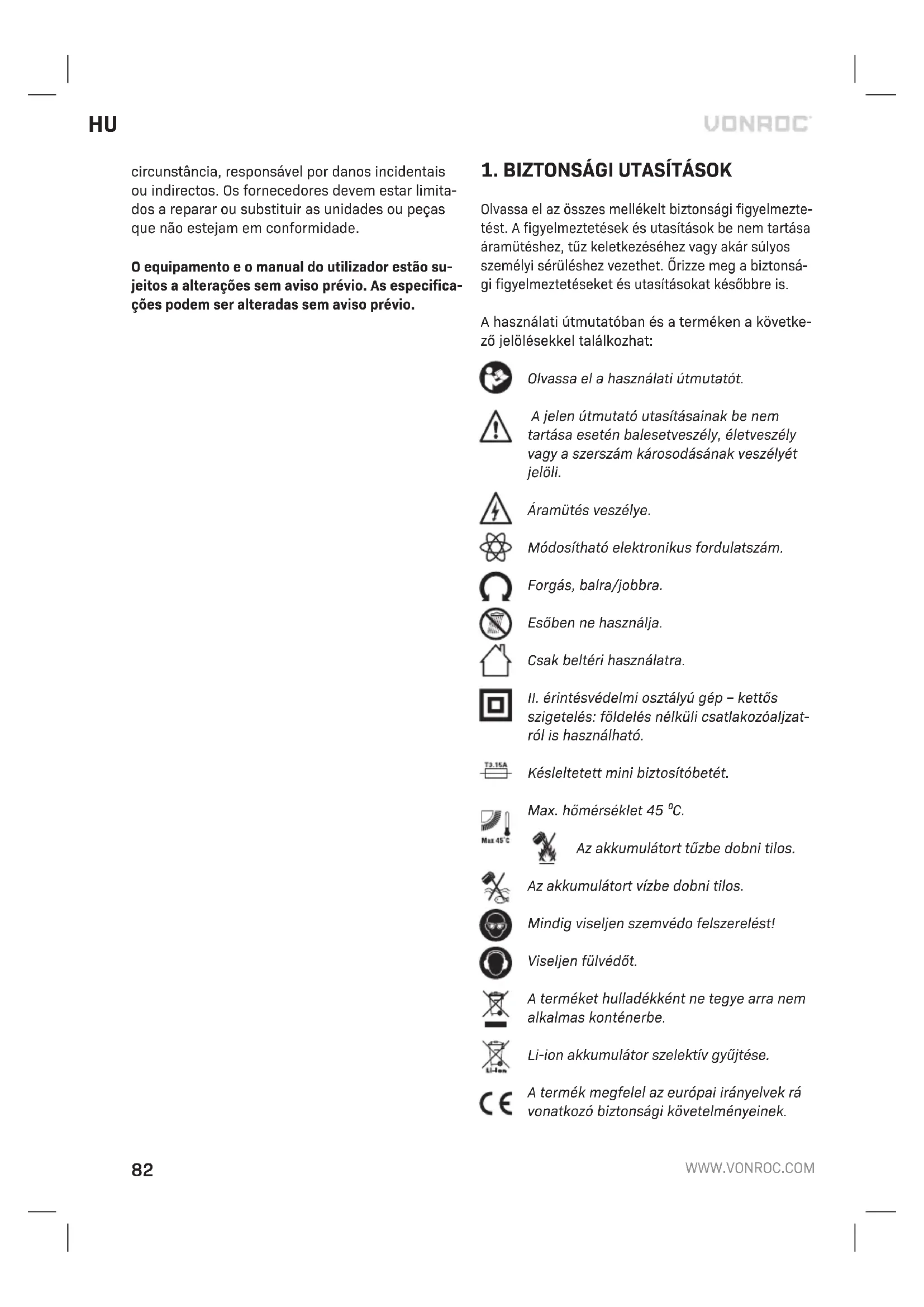

HU Eredeti használati utasítás fordítása 82
Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tüz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.
A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:
Olvassa el a használati útmutatót.
A jelen útmutató utasításainak be nem tartása esetén balesetveszély, életveszély vagy a szerszám károsodásának veszélyét jelöli.
Áramütés veszélye.
Módosítható elektronikus fordulatszám.
Forgás, balra/jobbra.
Esőben ne használja.
Csak beltéri használatra.
II. érintésvédelmi osztályú gép – kettős szigetelés: földelés nélküli csatlakozóaljzat-ról is használható.
Késleltetett mini biztosítóbetét.
Max. hömérséklet 45 °C.
Az akkumulátort tűzbe dobni tilos.
Az akkumulátort vízbe dobni tilos.
Mindig viseljen szemvédo felszerelést!
Viseljen fülvédöt.
A terméket hulladékként ne tegye arra nem alkalmas konténerbe.
Li-ion akkumulátor szelektív gyűjtése.
A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.
AZ ELEKTROMOS GÉPEKRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK
FIGYELMEZTETÉS! Olvasson el minden biztonsági figyelmeztetést és utasítást.
A biztonsági figyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.
Az összes figyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.
A figyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön hálózatról működő (vezetékes) elektromos szerszámára vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámára utal.
1) A munkaterület biztonsága
a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a figyelmét, elveszítheti az irányítást.
2) Elektromos biztonság
a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámokhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste födelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esötöl és nedves környezettöl. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja helytelenül (nem előírásszerűen) a e) kábelt. A kábelt soha ne használja az elektro-
mos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megteke-redett kábelek növelik az elektromos áramütés veszélyét.
e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
3) Személyi biztonság
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon elektromos szerszámot. Az elektromos szerszámok használata közben egyetlen pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá az elektromos szerszámot, hogy a kapcsolója ON (bekapcs.) helyzetben van, az növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alkat-részein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal,
egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. A gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.
4) Az elektromos szerszám használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszám biztonságosabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos szerszám véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszámok rendkívül veszélyesek lehetnek szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e
fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A nem megfelelően karbantartott elektromos szerszámok számos balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörül-mények és az elvégzendő feladat figyelem-bevételével. Ha az elektromos szerszámot a rendeltetési céljától eltérően használják, az veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltöt használja. Az egyik akkumulátorhoz megfelelő töltő másfajta töltővel használva tűzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor az akkumulátor nincs használatban, óvja olyan más fém tárgyaktól, mint a gémkapocs, a pénzérme, kulcs, szög, csavar és más kis fém tárgyak, amely az érintkezőket rövidre zárhatná. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Nem előírásszerű körülmények között az akkumulátorból folyadék szivároghat; kerülje a vele való érintkezést. Ha véletlenül mégis a bőrre kerül, vízzel öblítse le. Ha a folyadék a szemébe került, forduljon orvoshoz. Az akkumulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hömérséklettől óvja az akkucsomagot és a szerszámot. Ha tüznek
vagy 130 °C-on felüli hömérsékletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F”-nak (Fahrenheit foknak) felel meg.
g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszá-mot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.
6) Szerviz
a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy a szerszámgép továbbra is biztonságos marad.
b) Sérült akkucsomagot soha ne szervizeljen.
Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.
c) Ha a hálózati csatlakozódugó megsérült, a veszélyhelyzetek elkerülése érdekében ki kell cseréltetni a gyártóval, megbízott szervizzel vagy más, hasonlóan képzett személlyel.
KIEGÉSZÍTŐ BIZTONSÁGI FIGYELMEZTE-TÉSEK AZ ÜTÓMÚVES CSAVARBEHAJTÓRA VONATKOZÓAN
- Az elektromos szerszámot a szigetelt markolatainál fogja, amikor olyan helyen dolgozik vele, ahol a kötőelem rejtett vezetéket érhet. Ha a kötőelem feszültség alatt álló vezetékhez ér, a szerszám szabadon álló fémes részei feszültség alá kerülhetnek, és a kezelő áramütést szenvedhet.
- Ütvefúráskor viseljen fülvédőt. A magas zajszint halláskárosodást okozhat.
- Az üzembe helyezés előtt alaposan ellenőrizze az ütöműves dugókulcsot, hogy nincs-e rajta kopás, repedés vagy sérülés.
- Tartsa erősen a szerszámot.
- Használat előtt megfelelően támassza meg a szerszámot. Ez a szerszám nagy nyomatékot ad le, és ha munka közben nem markolja eléggé, elvesztheti felette az uralmát, és sérülést szenvedhet.
- Tartsa távol a kezeit a forgó alkatrészektöl.
-
Közvetlenül használat után ne érintse meg az ütöműves dugókulcsot, a csavart, az anyát vagy a munkadarabot. Ezek rendkívül forróak lehetnek, és megégethetik a börét.
-
Mindig várja meg az elektromos szerszám teljes leállását, mielőtt letenné. Az alkalmazott szerszám elakadhat, Ön pedig elveszítheti az uralmát az elektromos szerszám felett.
- Mindig szilárdan, egyensúlyát megtartva álljon a lábán. Amikor a szerszámot a magasban használja, győződjön meg róla, hogy senki nem tartózkodik alatta.
- A megfelelő rögzítési nyomaték a csavar fajtájától és méretétől függően eltérő lehet. Ellenőrizze nyomatékkulccsal a nyomatékot.
11 Győződjön meg róla, hogy nincsenek olyan elektromos kábelek, vízvezetékek, gázvezetékek stb., amelyek a szerszám használata során megsérülve veszélyt okozhatnak. Használjon megfelelő keresőműszert annak megállapítására, hogy nincsenek-e az érintett területen rejtett vezetékek, vagy forduljon a helyi közüzemi szolgáltatóhoz segítségért.
BIZTONSÁGI FIGYELMEZTETÉSEK AZ AKKU-MULÁTORRA VONATKOZÓAN
a) Ne nyissa fel az akkumulátort. Rövidzárlat veszélye.
b) Höbehatástól védje az akkumulátort, pl. ne tegye ki folyamatos erős napsugárzásnak, tűztől, víztől és más nedvességtől is védje. Robbanásveszély.
c) Ha az akkumulátor sérült, vagy rendellenesen használják, gözök áramolhatnak belöle. Szellőztesse át a munkaterületet, és ha egészségi panaszai vannak, kérjen orvosi segítséget. A gözök irritálhatják a légutakat.
d) Az akkumulátort csak a Vonroc termékéhez használja. Ezzel az intézkedéssel veszélyes túlterheléstől védi az akkumulátorát.
e) Az akkumulátor megsérülhet, ha a külsejét hegyes tárggyal (pl. szeggel, csavarhúzóval) vagy erőszakosan manipulálják. Belső rövidzárlat következhet be, amitől az akkumulátor leéghet, füstölhet, robbanhat vagy túlmelegedhet.
BIZTONSÁGI FIGYELMEZTETÉSEK A TÖLTÖRE VONATKOZÓAN
Rendeltetésszerű használat
A töltővel kizárólag CD801AA és CD803AA típusú újratölthető akkumulátorcsomagokat töltsön fel. Másfajta akkumulátorok használata személyi sérülést és károkat okozhat.
a) A villamos készüléket csökkent fizikai, érzékszervi vagy szellemi képességű személyek
(gyermekeket is ideértve) vagy tapasztalat, ismeret híján csak felügyelet vagy útmutatás mellett használhatják.
b) Felügyelje a gyermekeket, nehogy játszhassanak a készülékkel.
c) Nem újratölthető elemek újratöltésével próbálkozni tilos!
d) Az akkumulátorok töltését jól szellőző helyen kell végezni!
Elektromos biztonság
Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
- Csak olyan hosszabbító kábelt használjon amely megfelel a berendezés névleges teljesítményének és legalább 1,5 mm² vastag. Ha kábeldobot használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.
2. A GÉP ISMERTETÉSE
Rendeltetésszerű használat
A gép a műszaki adatok betartása mellett csavarok behajtására és meglazítására, valamint anyák meghúzására és meglazítására szolgál. Elsősorban az autóiparban, fémszerkezeti vagy tetőfedési munkákhoz használatos. A készülék nem alkalmas fúrásra.
MÜSZAKI ADATOK
Ez az útmutató különböző készletekhez / cikkszámokhoz készült. A készlet megfelelő összetételéhez és tartalmához ellenőrizze a műszaki adatokat tartalmazó lenti táblázat vonatkozó cikkszámát.
| Modella-zonosító | Mellékelt akku-mulátor(ok) | Mellékelt töltők |
| IW502DC | - | - |
| S_IW502DC | CD801AA CD802AA | |
| S2_IW502DC | 2 x CD801AA CD802AA | |
| S3_IW502DC | CD803AA CD802AA |
| A gép adatai | |
| Névleges feszültség 20 V | --- |
| Tokmány 1/2" derékszögű tokmány | |
| 1. nyomatékfokozat | 100 Nm |
| 2. nyomatékfokozat | 200 Nm |
| 3. nyomatékfokozat | 300 Nm |
| 4. nyomatékfokozat (max.) | 400 Nm |
| Súly 1,8 kg | |
| Üresjárati fordulatszám 0-2300/perc | |
| Ütvefúrási fordulatszám üresjáraton | 0-3000/perc |
| Hangnyomásszint L_PA | 87.64.8 dB(A) K=3 dB(A) |
| Hangteljesítményszint L_WA | 97.64 dB(A), K=3dB(A) |
| Rezgés 7.41 m/s2 K=1.5 m/s2 | |
| Modellazonosító | CD801AA |
| Akkumulátor típusa | Lítium-ion |
| Feszültség | 20 V= |
| Kapacitás | 2,0 Ah |
| Ajánlott töltő | CD802AA |
| Súly | 0,3 kg |
| Modellazonosító | CD802AA |
| A töltő bemenete | 220-240V, 50 Hz 0,4 A |
| A töltő kimenete | 21 V --- 2,5 A |
| 2 Ah-s akkumulátor töltési ideje | 60 perc |
| 4 Ah-s akkumulátor töltési ideje | 120 perc |
| Ajánlott akkumulátorok CD801AA, | CD803AA |
| Súly | 0,36 kg |
| Modellazonosító | CD803AA |
| Akkumulátor típusa | Lítium-ion |
| Feszültség | 20 V--- |
| Kapacitás | 4,0 Ah |
| Ajánlott töltő | CD802AA |
| Súly | 0,65 kg |
VONROC VPOWER 20 V akkumulátorplatformból csak a következő akkumulátorokat használja. Más akkumulátor használata súlyos sérüléshez és a szerszám károsodásához vezethet.
CD801AA 20 V, 2 Ah lítium-ion
CD803AA 20 V, 4 Ah lítium-ion
Ezek az akkumulátorok az alábbi töltővel is tölthetők. CD802AAGyorstöltő
A VONROC VPOWER 20V akkumulátor-platformok csereszabatosak minden VONROC VPOWER 20V akkumulátor-platformos szerszámmal.
Rezgés értékek
A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 62841 szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.
- Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
- Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.
Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.
LEÍRÁS
A szövegbeli számok a 2–3. oldal képeire utalnak.
1.Gép
2.Akkumulátor
3.Akkumulátor-kioldógomb
4. Munkalámpa
5.Főkapcsoló
6. 12,7 mm-es (1/2") derékszögű tokmány
7.Irányváltókapcsoló
8a.Nyomatékválasztógomb
8b.NyomatékválasztóLED-jelzőlámpa
9.Övkampó
10. Akkumulátor LED-jelzőlámpák gomb
11.AkkumulátorLED-jelzőlámpák
12.Töltő
13. A töltő LED-jelzőlámpái
3. ÖSSZESZERELÉS
Az elektromos szerszámon végzett bárminemű munka előtt távolítsa el az akkumulátort.
Az akkumulátort első használat előtt először fel kell tölteni.
Az akkumulátor behelyezése a gépbe (B ábra)
A töltőre vagy a gépre csatlakoztatás előtt ellenőrizze, hogy az akkumulátor külseje tiszta és száraz legyen.
- Tegye az akkumulátort (2) a gép talpába a B ábrán látható módon.
- Kattanásig nyomja az akkumulátort a helyére.
Az akkumulátor kivétele a gépből (B ábra)
- Nyomja meg az akkumulátor kioldó gombját (3).
- Vegye ki az akkumulátort a gépböl a B ábrán látható módon.
Az akkumulátor töltési állapotának ellenőrzése (C ábra)
- A töltöttségi szint ellenőrzéséhez nyomja meg röviden a gombot (10).
- Az akkumulátor 3 lámpával mutatja a töltési szintet, minél több világít, annál több töltése van még az akkumulátornak.
- Ha a lámpák nem világítanak, az akkumulátor lemerült, azonnal tölteni kell.
Az akkumulátor töltése a töltővel (C ábra)
- Vegye ki a gépből az akkumulátort (2).
- Fordítsa fejjel lefelé az akkumulátort (2) és csúsztassa a töltőre (12) a C ábrán látható módon.
- Nyomja be egészen az akkumulátort a nyílásba.
- Dugja a töltödugót villamos aljzatba és várjon. A gépen a LED-jelzőlámpák (13) világítani kezdenek, és jelzik a töltő állapotát.
A töltön 2 LED jelzőlámpa (13) van, amelyek mutatják a töltési folyamatot:
| Piros LED állapot | Zöld LED állapot | Töltés állapot |
| Nem világít | Nem világít Nincs áram | |
| Nem világít Világít | Készenlét mód:- Nincs behelyezve akku- mulátor vagy- Akkumulátor behelyezve, de a töltés befejeződött | |
| Világít Nem világít Akkumulátor töltődik | ||
- A(z) 2 Ah-s akkumulátor teljes feltöltése 60 percet vesz igénybe.
- A 4 Ah-s akkumulátor teljes feltöltése 120 percet vesz igénybe.
Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból és vegye ki az akkumulátort a töltőből.
Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolni.
Tartozékok le- és felszerelése
Csak 12,7 mm-es (1/2") ütőtartozékokat használjon. A nem ütésre készült tartozékok eltörhetnek, és veszélyt okozhatnak. Használat előtt vizsgálja át a tartozékot, nincsenek-e rajta repedések.
- Kapcsolja ki a gépet.
- Az irányváltó kapcsolót (7) a középső helyzetbe téve a főkapcsoló gomb nem tud elmozdulni.
- Vegye ki a dugókulcsot a tokmányból (6), ha korábban behelyezett ilyet.
- Fogassa rá az új dugókulcsot a tokmányra (6).
- Ellenőrizze, hogy a dugókulcs megfelelően rögzült-e.
- A dugókulcsot az eltávolításához egyszerűen húzza le.
4. MÜKÖDTETÉS
A gép be- és kikapcsolása (A ábra)
A főkapcsoló (5) szolgál a gép bekapcsolására és a fordulatszám beállítására.
- A be-/kikapcsoló (főkapcsoló) (5) megnyomásával bekapcsolódik a gép, minél jobban benyomja annál gyorsabban forog a fúró.
- A be-/kikapcsoló (főkapcsoló) (5) elengedése- kor a gép kikapcsolódik.
- Az irányváltó kapcsolót (7) a középső helyzetbe téve a főkapcsoló gomb nem tud elmozdulni.
Csak akkor tegye le a gépet, ha már teljesen leállt. Ne tegye poros helyre, mert a porrészecskék bekerülhetnek a szerkezetbe.
A forgásirány beállítása (A ábra)
- Csavar vagy anya behajtásakor az irányváltó kapcsolót (7) állítsa a(z), „jelhez.
- Csavar vagy anya eltávolításakor az irányváltó kapcsolót (7) állítsa a(z), „jelhez.
A kiválasztott nyomaték beállítása (E ábra)
A nyomaték négyféle fokozatra állítható. Beállítható 100, 200, 300 és 400 Nm értékre.
- Nyomja meg a gombot (8A). A nyomaték meg-nő, és az aktuális fokozatot a LED-ek (8B) jelzik.
- A gomb minden egyes megnyomásával növekszik. Ha elérte a 400Nm-t, és a gombot újra megnyomja, akkor ismét visszaáll 100Nm-re.
Az akkumulátor eltávolítása után a gép megjegyzi az utoljára kiválasztott nyomatékot.
Munkalámpa (A ábra)
A gépen munkalámpa (4) található, amely megvilágítja a munkaterületet.
- A főkapcsoló gomb megnyomásakor automatikusan bekapcsolódik.
- A főkapcsoló gomb elengedésekor automatikusan kikapcsolódik.
5. KARBANTARTÁS
Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet, és vegye ki belőle az akkumulátort.
A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen rá, hogy a szellőzőnyílások portól és szennyeződéstől mentesek legyenek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, benzint, alkoholt, ammóniát stb. ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.
KÖRNYEZETVÉDELEM
ás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó gyűjtőpontokon kell leadni.
Csak EU országokban
Elektromos szerszámokat ne dobjon a háztartási hulladékok közé. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.
JÓTÁLLÁS
A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a terméken ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérjük, forduljon közvetlenül a VONROC kapcsolattartójához.
A szavatosság nem érvényes a következő körülmények egyikére sem:
- Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
- Normál elhasználódás és kopás;
- A szerszámot szabálytalanul vagy nem rendel-tetésszerűen használták, vagy a karbantartása nem volt megfelelő;
- Nem eredeti pótalkatrészeket használtak.
A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk más garanciákat (sem kifejezett, sem beleértett garanciákat, ideértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódnak.
A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
