| Termék típusa | Elektromos fa hasító |
| Márka | Güde |
| Modell | GHS 5008TE CH |
| Elektromos áramellátás | 230 V / 50 Hz |
| Névleges teljesítmény | 3,5 kW (S6/40%) |
| Védelmi osztály | F |
| Védettségi fokozat | IP 54 |
| Max. hidraulikus nyomás | 280 bar |
| Max. hasító nyomás | 8 t |
| Max. hasító emelkedés | 470 mm |
| Megengedett fa hossza | 250 - 500 mm |
| Megengedett fa átmérője | 50 - 350 mm |
| Hasítási sebesség (előre) | 0,03 m/s |
| Hasítási sebesség (vissza) | 0,124 m/s |
| Olajtartály kapacitása | 3,4 l (HLP 46) |
| Méretek (H x Sz x M) | 880 x 1050 x 1500 mm |
| Súly | 115 kg |
| Zajszint (LWA) | 87 dB(A) |
| Biztonság | Kétkaros vezérlés, vészleállító, 30 mA-es hibaáram-védőkapcsoló szükséges |
| Garancia | 24 hónap (fogyasztó), 12 hónap (szakmai) |
| Ügyfélszolgálat | www.guide.com, support@ts.guide.com, +49 (0) 79 04 / 700-360 |
| Alkatrészek | Elérhetők a www.guide.com oldalon |
| Karbantartás | 4 óránként ellenőrizze a tömlők tömítettségét, csak eredeti alkatrészeket használjon |
Gyakran ismételt kérdések - GHS 5008TE CH Güde
Felhasználói kérdések a következőről GHS 5008TE CH Güde
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hasító gép PDF formátumban ingyenesen! Találja meg kézikönyvét GHS 5008TE CH - Güde és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GHS 5008TE CH márka Güde.
HASZNÁLATI ÚTMUTATÓ GHS 5008TE CH Güde
MAGYAR Kérjuk alaposan olvassa el a tajékoztatot mielott a gépet használja.

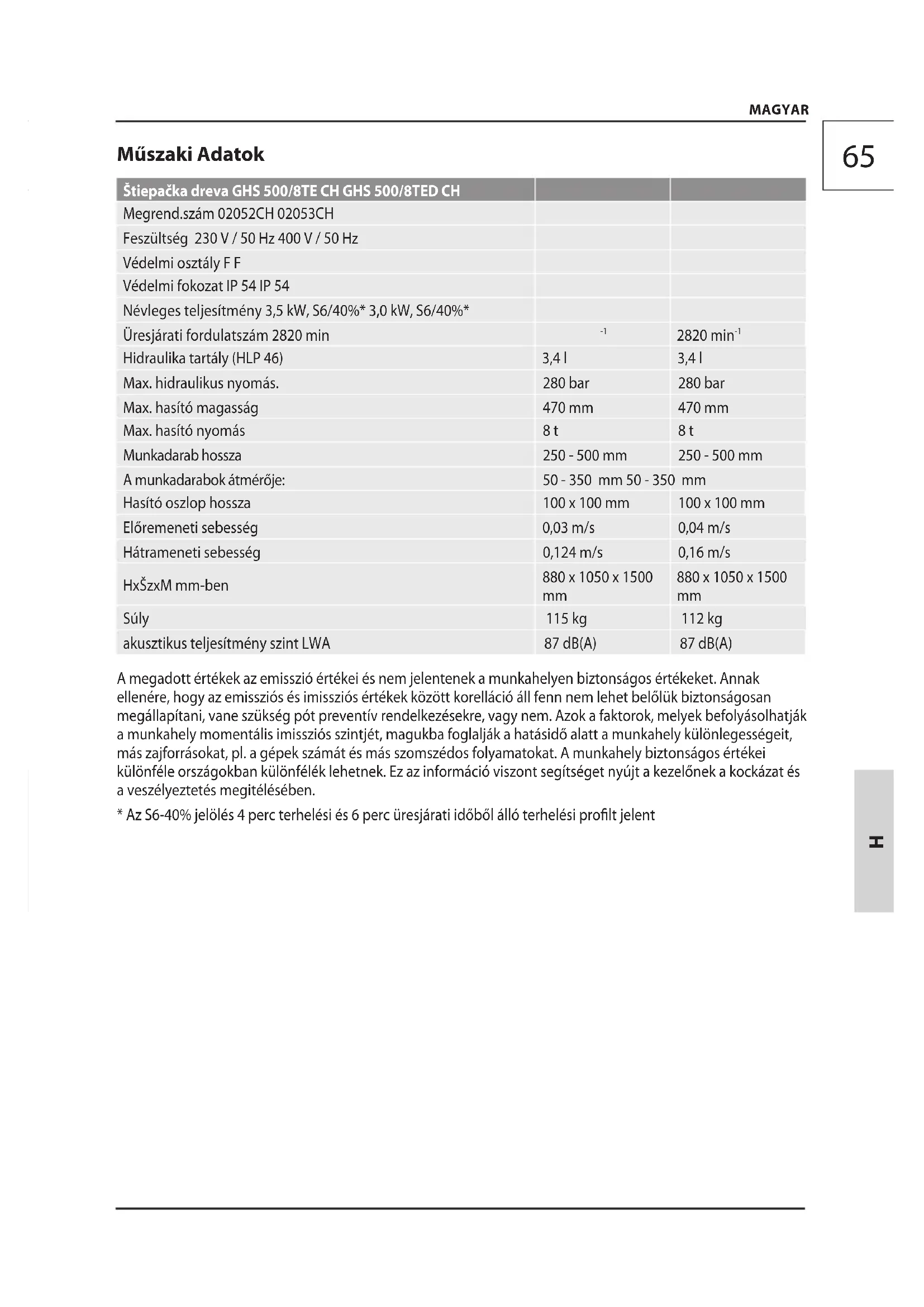

| Štepačka dreva GHS 500/8TE CH GHS 500/8TED CH | ||
| Megrend.szám 02052CH 02053CH | ||
| Feszültseg 230 V / 50 Hz 400 V / 50 Hz | ||
| Védelmi osztály F F | ||
| Védelmi fokozat IP 54 IP 54 | ||
| Névleges teljesítmény 3,5 kW, S6/40%* 3,0 kW, S6/40%* | ||
| Üresjárati fordulatszám 2820 min | -1 | 2820 min-1 |
| Hidraulika tartály (HLP 46) | 3,4 l | 3,4 l |
| Max. hidraulikus nyomás. | 280 bar | 280 bar |
| Max. hasító magasság | 470 mm | 470 mm |
| Max. hasító nyomás | 8 t | 8 t |
| Munkadarab hossza | 250 - 500 mm | 250 - 500 mm |
| A munkadarabok átméröje: | 50 - 350 mm 50 - 350 mm | |
| Hasító oszlop hossza | 100 x 100 mm | 100 x 100 mm |
| Előremeneti sebesség | 0,03 m/s | 0,04 m/s |
| Hátrameneti sebesség | 0,124 m/s | 0,16 m/s |
| HxSzxM mm-ben | 880 x 1050 x 1500 mm | 880 x 1050 x 1500 mm |
| Súly | 115 kg | 112 kg |
| akusztkus teljesítmény szint LWA | 87 dB(A) | 87 dB(A) |
A megadott ertekek az emisszio ertekei es nim jelentenek a munkahelyen biztansagos ertekeket. Annak ellenere, hogy az emisszios es imisszios ertekek koztt korellaci oll fenn nim lehet beloluk biztansagosan megallapitani, vane szukseg pot preventiv rendelkezesekre, vagy nem. Azok a faktorok, melyek befolyasolhatjak a munkahely momentalis imisszios szintjét, magukba foglaják a hatásidő alatt a munkahely különlegessegit, mas zajforrasokat, pl. a gépek szamát es mászédos folyamatokat. A munkahely biztansagos ertekei különféle orszagokban különfělek lehetnek. Ez az informáci viszont segitséget nyújt a kezelonek a kockázat és a veszelyeztétés megitelésében.
- Az S6-40% jelöles 4 perc terhelési és 6 perc üresjárati idoböl allo terhelési profilt jelent
Csak azután használa a szivattyú, miután figyelmesen elolvasta és megérétte a kezelési utmutató.
Ismerkedjen meg az irányító elementkel és a berendezés szabályszerő hasznalataval! Tartsa be aBiztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.
A kezel szemely feelos a balesetekert es a harmadik szemely biztonsagaert.
A géppel kizárolag 16 EVEN felüli személyek dolgozhatnak. Kivételt képez a fiatalkoruak foglakoztatása szakképsz es alatt az oktató felügyelete mellet szakképzettseg alsajatísa érdekében.
Az esetben, ha a gép bekapcsolával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.
A kezeloszemelyzet megfeleloen ki kell képezni a keszülk hasznalatara, beallitasara es kezelésere.
Rendeltetes szerinti hasznalat
A fahasogato gép kizárolag szalirányú hasogatasra alkalmas. Tekintettel a muszaki adatokra és aBiztonsági utasításra
Hasogataskor feltetlenul ugyeljen arra, hogy a hasogatott faCsakabordazott feneklemezzelvagy a vagoasztal bordazott lemezével erintkezzen.
A gépCsak teljesen összeszerelt allapotban hasznalható.
Nem teljesen összeszerelt gépet szigoruan tilos üzemeltetni!
A keszüléket nem szabad pótasztalok nélkül hasz - nálni.
Balesetek es károk elkerülése érdekében feltétle -nül tartsa be a szerelesi, üzemeltetési, javitasi stb. utmutató.
Kerjuk ne feledje, hogy a gep ipari alkalmazasra nem alkalmas.
Biztositsa, hogy üzem kozben a munkaterületen ne tartózkodjon semmi, illetve hogy az ott tartózkod személyek betartsák a biztonságos távolságot.
A keszüléket tartsa gyermekektól távol.
A fahasogato gépet egyszerre 1 személy kezelheti. A gépen soha nem dolgozhat kettő vagy tobb személy.
A lehetó legszigorúbban tilos, hogy a fahasogató gépet egyszerre két személy használja uyg, hogy egy személy tartja a fahasábot, a mási személy pedig a befogo pofákat kezeli.
A keszüléket kizárolag az alábbiakban leírtaknak megfeleloen szabad hasznalni. Ebben az utasításban foglalt altalanosan érvényes elóirasok mellözese kovetkeztében beällt károkér tgyartó nem felelos
Maradékveszélyek
A szaraz és kiszáradt fa hasogataskor kiugorhat a helyeröl, és a kezeloszemélyzet sérlését okozhatja. Kérjuk, viseljen megfelelo munkaruhát!
A hasogatas soran keletkez o munkadarabok leeshetnek, es a munkat vegzo szemely labanak megserulését okozhatjak.
Fahasogataskor a hidraulikus kés a kezeloszemelyzet testreszeit összepréselheti vagy levághatja.
Fenn all a veszelye annak, hogy a faban levocsomokba a hasogatoge beakad. Kerjuk ne feledje, hogy a hasogatashoz a gep nagy nyomast hasznal, es szetroncsolhatja a kezeloszemelyzet ujjait.
Figyelem! Kizarolag derekszogben vagott fadarabok hasitasara! A ferden vagott fadarabok hasitasko elcsuszhat- nak!
Elektromos keszülékekre vonatkozó általános biztonságiutasítasok
Figyelmeztétés Olvassa el az összes biztonságiutasístástes rendelkezést. Az alábbi utasítások hibás betartása áramütés, tuz és/vagy súlyos baleset-veszélyt jelent.
A jovobeni ujraolvasashoz orizzen meg mindedbiztonsagiutasitast es rendelkezest.
ABiztonsagiutasitaskozott szereploelekromos keszulek" kifejezesvezetekkel (tapkabelle) taplalt elektromos szerszamokra, valamint akkumulatorral taplalt (tapkabel nelkuli) electromos szerszamokra vonatkozik.
1) Biztonsag a munkahelyen
a) Tartsa a munkahelyét tisztan ésbiztositsa a megfelelo megvilagitásat. A rendetlen, rosszul megvilagitott munkahely balesetveszélyes.
b) Soha ne hasznalja az elektromos keszüléket tuzveszelyes folyadékokat, gázokat és port tartalmazó robbanásveszelyes környezetben. Az elektromos keszülékek a por vagy a goźok berobbanásateredményező szikrákat gerjesztenek.
c) TartsaBiztonsagos tavolsagban az elektromos keszuléktol a gyermekeket es egyeb szemelyeket.Figyelmetlenseg eseten elveszitheti a kszulék feletti uralmát.
a) Az elektromos keszülék csatlakozódugojának illeszkedni kell a csatlakozóaljba. A dugó nem modosithato tetszés szerint. A foldelt elektromos keszülékeket ne használja dugós adapterekkel kombinalva. A nem modositott csatlakozódugok és megfelelo csatlakozóaljak használata csökkenti az elektromos áramütés kockázatát.
b) Ne erjen a testével foldelt târgyakhoz, pl. csövezétékhez, fütövezétékhez, tüzhelyhez, hütogéphez. Ha a teste foldelve van, nagyobb az elektromos áramütés kockázata.
c) Soha ne tegye ki az elektromos keszülékeket esö, nedvesség hatasnak. Ha a keszülékbe viz jut, naqyobb az aramütes kockázata.
d) Soha ne hasznalja nem rendeltetesszeruen a kabelt, pl. a keszulek hordasara, felfuggesztese ravy a dugo kirantasara.Ovja a gezeteket a tulsagosan magas homerseklettol, olajaktol, eles elektol es a kszulek MOZgo alkatreszeitol. A serult es osszegabalyodott kabelek fokozzak az aramutés kockazatat.
e) Ha a keszülékkel kültérben dolgozik,Csak kültéri hasznalatra alkalmas hosszabbito kabelt hasznaljon. A kültéri hasznalatra alkalmas hosszabbito kabel hasznalata csökkenti az aramutes kockázatát.
f) Ha nem kerülheto ki a keszülek nedves koze-gben valo hasznalata, hasznaljon hibaaram elleni védokapcsolot. A hibaaram elleni védokapcsolo hasznalata csokkenti az aramutes kockazatat.
3) Szemelyi biztonság
a) Figyelmesen dolgozzon, az elektromos keszülkekvel vegzett munka soran hallgasson a jozan eszere. Az elektromos keszülket soha ne hasznalja, ha alcohol, kabitoszer vagy gyogyszer hatasa alatt all. Egyetlen pillanatnyi figyelmetlenseg sulyos baleset eredmenyezhet.
b) Hasznaljon munkavedelmi eszkozoket es min dig viselen vedoszemüveget. Az olyan szemelyi vedoeszkozok hasznalata, mint az arcpajzs, csuszasgatlo talpu munkacipó, vedosisak vagy fulvedo az elektromos keszulek tipusanak és hasznalatanak fuggvenyiben csokkenti a baleset kockazatat.
c) Elozze meg a keszülek nemkivanatos bekapsolásat. Még mielott a keszüléket tapforráshoz vagy akumulatorhoz csatlakoztatna, felemné vagy hordaná, győzódjön meg rola, hogy ki van kapcsolva. Amennyiben az elektramos keszülék hordása során az ujjat a kapcsolón tartja, vagy a keszüléket bekapsolt allásban csatlakoztatja a halózathoz, baleset veszelyenek teszi ki magát.
d) A keszülék bekapcsolása elött távolítsa el belöle a beallitására szolgóló segédeszköket és szerszámokat. A keszülék MOZgó résében talalhato szerszám vagy kulcs balesetet okozhat.
e) Ügyeljen a helyes testtartás megörzsésere.
Álljon stabilan és orizzemeg az egyensúlyat.
Ily módon varatlan helyzetekben jobban az
ellenőrzese alattarhatia a készüléket.
f) Viseljen megfelelo öltözet. Ne viseljen bō ruḥákat se ékszereket. A hajat, ruḥájat és kesztyüjét tartsa biztonságos távolságban a MOZgo alkatrészektól. A bóruḥat, ékszereket és a hosszú hajat a készülék MOZgószei elkaphatják.
g) Ha lehetoseg nyilik porszivo es porfogofelszerelse, gyozodjon meg rola, hogy azokcsatlakoztatva lettek, es helyesen vannakhasznalva. A porszivo hasznalata csokkenti a porokozta veszely kockazatat.
4) Az elektromos berendezés használata és kezelése
a) Soha ne terhelje tul a keszüléket. Az adott munkához mindig megfelelo szerszámot használjon. A megfelelo elektromos szerszámmal jobban ésBiztonságosabban dolgozik a megadott teljesitménykorlátokon belül.
b) Soha ne hasznalja az elektromos keszüléket, ha hibás a kapcsolója. Az olyan elektromos keszülék, amely nem kapcsolhato be vagy ki, veszélyes, és javításra szorul.
c) A keszülék beallitása, tartozékcse vagy a keszülék lerakása elott húzza ki a dugojat a halózataból és/vagy vegye ki az akkuját. Ezek aBiztonsagi rendelkezesek megakadályozzák a keszülék veletlenszerb bekapcsolását.
d) A nem használt elektramos keszülékeket gyermekektól távol tárolja. Akadályozza meg, hogy az elektromos keszüléket oyan szemelyek használhassák, akik nem ismerik a használatát, vagy nem olvasták el ezt a használati utmutató. Az elektramos keszülékek veszélyesek, ha gyakorlatlan szemelyek használják öket.
e) Apolja elektromos keszülékeit. Ellenörizzle, hogy a keszülék mozgo részei hibátlanul muködnek és nem szorulnak, továbbá hogy nem repedtek vagy másmodon úgy sérültek, hogy az negativ kihatással van az elektromos keszülék muködésére. A keszülék használat Számos balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztan a vágoszerszámokat.
Az alaposan ápolt, és szerszámok ritkábban szorulnak be, és konnyebb avezétésük.
g) Az elektromos keszülékeket, tartozékokat, toldatokat stb. e hasznalati utmutatóval összhangban használja. Mindig vegye figyelembe a munkakörülményeket és a vegzett tevékenséget. Az elektromos keszülékek nem rendeltetesszerü hasznalata veszelyes helyzetek kialakuláshoz gezethet.
5) Szerviz
a) Az elektramos szerszamot kizarolag szakképezett szemelyzet javithatja, minded esetben eredeti potalkatrészek felhasznalásával. Ezbiztositja a keszülk további biztonságos hasznalatát.
Biztonsági Tudnivalók
A fahasogato gep hasznalata potenciális veszélyforras. Ezert kizárolag a géppel megismeredett estapasztalt szemelyek hasznalhatjak.
Megfelelo munkaruhat viseljen: csuszasgatló talpu munkacipot, hosszú nadragot, kesztyut, védoszemüveget és fulvedot! Soha ne viseljen bó ruhákat vagy ékszereket. A Hajat, ruházatá és kesztyujét tartsa a mozgo alkatrészektól távol, mivel azok elkaphatják azokat. Soha ne használja a beren -dezest mezitlab vagy nyitott szandálban.
Azonnal kapcsolja ki a gépet, ha elakadast tapasztal. Húzza ki a halózati csatlakozódugó, és távolítsa el a beszorult fadarabot.
Hálozati Csatlakoztatas
VIGYAZZ! Aramutés veszélye! Aramutés veszélye áll fenn!
Kizarolag hiba aram elleni védokapcsolóval hasznalható (RCD eloirás szerint max. hibaaram 30mA).
Ellenorizze a feszültseget: A tipuscimken feltüntetett adatoknak azonosaknak kell lenniuk az áramkor feszültsegével.
Az elektramos gezetek cisatlakozó dugojatCsak az er - venyben levő szabályokat kielegito, megfelelo alaku, feszültsegü es frekvenciájú cisatlakozóba dugja be.
Csak 400 volts gépknél: Feltétlenül ügyelni kell a motor forgási irányára (lásd a motoron talalható nyil irányát), mivel a rossz irányú Üzem kárositja az olajszivattyú. Ilyen esetben mindennemu jotállas az érvényét vesziti. Szükség estén a konnektor pola -ritásanak megfordításával allitson a forgásinányon.
A "CE" stb. rendelkezesekkel osszhangban minded fahasogatogep fokapcsloja festuilsseghiany kioldoval felszerelt. Ez megakadalyozza a gep auto -matikus ujboli beinditatasarkmieses, veteletenszeru aramtalanitas, hibasbiztositek stb. eseten.A keszulek minded esetben a zold gomb ujboli megnyomásaval kapcsolhato uja be.
A kapcsoló tartós benyomása, ill. blokkolása, ha nincs nullás gezeték, automatikusan a gép kikapcsolását eredményezi. Ilyen esetben, amelyet természetesen le kell ellenörizni, a jotállas elvész.
Munka elokeszületek
Uzembe helyezes elott le kell ellenorinzi aBiztonsagi berendezesek mukodeset (kulönosen a kétkaros kezelést).
- Mindkét kezelokart forditsa le, és engedje le a fahasogató kest kb. 5 cm-rel az asztal felülete föle.
- Mindig engedje az egyik kezelokart, a hasogató kés a kivalasztott helyzetben marad.
Ellenorizze a csavarokat, hogy ne legyenek hibasak es ne legyenek meglazulva.
a be-/kikapcsoló helyes muködesét, beleertve a vészkapcsolót is
A munka megkezdese elott ellenorizze a hidraulikus gezetekk es tomlok tomitettseget.
A gépet kizárolag abban az esetben szabad hasznalni, ha nincs megrongalódva, s aBiztonsagi berendezés mukodoképes
Tilos a berendezés hasznalata az esetben, ha hibás, vagy aBiztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki.
FIGYELEM! Minden üzembe helyezés elott Ellenörizze le, hogy a fahasogató gép asztala szilardan ésbiztonságosan van a fahasogatóhoz rogzítve.
Munkaterület
Biztonsagos fahasogatashoz elengedhetetlenul fontos, hogy a munkavegzési terulet sima és csuszásmentes legyen, illetve biztositani kell a megfelelo mozgasi szabadsagot. A fahasogató gép szallítasyoh feltétlenul fontos szabadda tenni a fel -hasznalni kivist antvonalat. Elengedhetetlenul fontos a munkahely megfelelo megvilágítasa.
A gép üzemelés alatt, vizszintes, egyenes felületen alljon, a padlozat a gép körül egyenes, karbantartott, hulladék nélkül (pl. fúreszpor, fahulladékok) legyen!
Uzemeltetes
- A hasitatlan fa levetele a potasztalról
- A fa rahelyezése a hasítóasztalra
- Rögzítse a fát tartókarmokkal.
- A hasításí folyamat elindítása (a kar használatával)
- Hasitsa el a fát egyszer
- A hasitott fát helyezze a jobb oldali potasztalra
- A fát szükseg szerint hasítsa el meg egyszer
Ferde fa hasításanál a szabálytalan alaku rönkdarabok stb. részek kirepólése, elakadása vagy össenyomóda sa réven veszényt okozhatnak.
Soha ne nyuljon a hasitasi zónába!
Javitaskor vagy karbantaskor, tovabba a faha -sogatogeptol valo eltavolodaskor aramtalanitsa a gepet a pirosgombegmnyomasaval, valamint a villasdugo halozati dugaljbol valo kihuzasaval. AramtalanitashozCsakkapcsolniagepet nem eleg.
A gép szällitáshoz kizárólag szällíto berendezést használjon! Alkalmas rögzítőeszközkökkelbiztositsa a készüleket elgurulas, leesés és felborulas Ellen.
Rögzítse a gépæt a talajon megfelelo rögztöeszkökkel. (pl. talajspeg)
A gépCsak teljesen összeszerelt allapotban hasznal-hato.
Nem teljesen összeszerelt gépet szigoruan tilos üzemeltetni!
A hosszú fadarabokat soha nem szabad az also talpra allitva hasitani. A hasitáshoz mindig használja a hasitoasztalt.
Viselkedés kényszerhelyzetben
Igyekezzen a balesetnek megfeleloen elsosegelyt nyujtani, s minel hamarabbBiztositson be orvosi segitsogeet. A sebesultet nyugtassa meg, s vedje tovabbi balesettol. Ha segitssegre van szuksege, tuntesse fel az alabbi adatokat: 1. A baleset szinhelye, 2. A baleset tipusa, 3. A sebesultek szama, 4. A sebesulsek tipusa
Karbantartás
Mindennemu tiszitasi, karbantartasi munka elott mindig huzza ki a villasdugot a fali dugaljbol.
Kapcsolja ki az eszkoczt, valassza le az aramellatasrol a villasdugo kihuzasaval, es hagyja az eszkoczt lehulni, mielott raszerelesi-, atszerelesi-, tiszitasi- vagy karbantartasi munkakat vegezne, az eszkoczt tarolna vagy szallitana.
A hidraulikus tomlok es csatlakozok tomitettsegét kb. 4 uzemoranként le kell ellenorizni, es szukseg eseten utan kek oket huzni.
Az esetben, ha a berendezes hibas, a javitast ki - zarolag szakszerviz vegezheti.
Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!
Szükség eseten nézze meg a potalkatrész listát a www.guede.com honlapon
Netisztitsa a gépet éssannak tartozekait oldszerekkel, gyulekony vagy mérgezo anyagokkal,Csakegy megnedvesitett rongyot hasznaljon, miutan Ellenorizte hogy a gep aramtalanitva van.
Kizárolag rendszeresen karbantartott és kezeltgé lehet megbizhato segédeszköz. Elégtelen karbant - artas és kezeles elore nem lathato balesetekhez és sérülsekhez gezehet.
Kiselejtzes
Hibás és/vagy tönkrement eszköző át kell adni az iltekes hulladékgyüjto telepre.
A keszülék hidraulikaolajat tartalmaz, amely veszelyt jelent a talajvizre. Az olaj ellenorizetlen leeresztese vagy szakszerütlen arthalmanitasa buntetendo.
Szimbólumok
FIGYELEM! FIGYELMEZTETES
FIGYELMEZTETES! Hasznalat elott olvassa el a hasznalatiutasitast!
Figyelem!
A karbantartási és szervizmunkák megkez-désé el'tt húzza ki a halózati csatlakozó-dugó!
Viseljen védó szemüveget
Hallásvéð eszköz használata ajánlott!
Hasznaljon munkakesztyut!
Viseljen acél merevitokkel ellatott munkacipot!
Daruhasznalat
Vigyázat! Mozgó részek!
Veszely! Tartsa magat tavol a mozgo gépalkatrészektó!
Kizárolag 1 személy használhatja!
Ne nyuljon a hasogatas helyere!
Védje nedvesség ellen. A gépet nem szabad esonek kitenni.
Figyelem, elektromos áram
Figyelmeztetes kezek sebesulési veszelyere
Vigyázz! Elhajitott tárgyak!
Személyektől való távolság
Ugyeljenarra, hogy senki ne tartózkodjon a veszélyes terülen
Forgasirany
Elvégzéshez 2 ember szükséges!
Hibás és/vagy tönkrement eszközök át kei adni az iltekes hulladékgyújto telepre.
A munka kezdete elott, tavolitsa el a gep kozelébol az idegen targyakat, pl. szogek, drotok!
Jotallas
Jóttálas idöartalma 12 honap ipari hasznalat esétén, fogyaszto esétén 24 honap, jóttálas a készülk meg-vetele napján kezdódk.
A jotallas kizarolag anyag vagy gyartasi hibabol eredohibakra vonatkozik. A garancia ido alatt tortent re-klamacion eseten mellekelni kell azeredetiet vetelt igazoloynugt a z eladas datumaval.
Jóttálas nem vonatkozik szakszerütlen használatra pl. keszülék tulterhelése, idegen bevatkoźás vagy târgy okozta serülësekre, használati és szereleşi utmutató be nem tartására, normalis kopásra.
Fontos informáók az ügyfél résére
Felhivjuk a felhasznaló figyelmét, hogy mind a jotlási idóben, mind annak lejárt ákovetöen visszaadásra kizárolag azeredeti csomagolasban kerülhet sor. Ezzel hatékonyan megelözhetok a berendezés szallitás kozbeni megserülse, illetve a vitás reklamácios esetek. A keszüléket azeredeti csomagolása optimálisan ovja, és igyBiztosított a reklamácios igeny mielöbbi feldolgozása.
Szervíz
Vannak kerdesei? Reklamació? Szüksége van potalkatreszekre, vagy hasznalati utasitára? Honlapunkon a www.guede.com címen szerví terén gyorsan, burokraciat kizárva segitségère leszunk. Kérem, segitsen, hogy segithessunk. Hogy gépét reklamació eseten identifikalhassuk, szükségünd van a gyartasi szamra, a szortiment tételszámara és a gyartasi évre. Ezek az adatok fel vannak tuntetve a tipus cimken.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guide.com
Hiba elhárítasa
| Üzemzavarok Okok Intézkedèsek | |
| A motor nem lép mūködésbe Áram nélkūli dugalj Ellenörizze le a biztosítékot | |
| Hibás elektromos hosszabbíto kábel Húzza ki a villásdugót, Ellenörizze le, cserélje ki. | |
| Hibás hosszabbíto kábel 5 eres csatlakozás, keresztmetszet 2,5 mm2 | |
| Hibás kondenzátor kapcsoló Ellenöriztesse le a gépet szakemberrel | |
| Rossz motor-forgásirány Rossz csatlakozás Csavarhúzó segütségével forgassa el a támólal fáziskapcsolóját | |
| A hasogató kés nem mozog Àllítsa be a kétkezes kezelő és inditókarokat | Hibás szabályozószelep, csereCsak szervizben |
| Hiányzó teljesítmény | Hibás fogásirány Szakemberrel valtoztassa meg a forgásirányt |
| Kevés hidraulikus olaj Pótolja a hidraulikus olajat | |
| Meghajlott inditó vonórád; A szelepen lévő hidraulikus dugattyú nem fekszik fel teljesen | |
| Tülságosan csomós fa, a hasogató kés megakad | |
| Elgörbült vezérlokar Àllítsa vissza a vezérlokart kiinduló állásba | |
| A zöld pátgomb a benyomást követönen nem marad benyomva | HibásBiztositék stb. Ellenörizze le a kábelt |
| 2 fázisú üzem | |
| A hidraulikus szivattyú típol, a haso-gató kés szaggatottan mūködik | Olajszivárgás, beszennyezödött fenék |
| Kevés hidraulikus olaj Pótolja a hidraulikus olajat | |
Date tehnice
Forditasa azonossagi nyilatkozat EU
Ezzel kijelentjuk mi, a hogy a lentiekben meggelöt gépipari termek, koncepciója es tervezése, az altalunk forgalomba keruló kivitelezésben, megfelel az EU illetékes biztonsági és hiigieniai szabályzatok alapkoveitelményeinek.
Agépen, a velunk valo konzultaci nekul végzett valtozasok eseten,aje nen yilatkozat ervenyessegt veszt.
