HASZNÁLATI ÚTMUTATÓ IAN 382877 Livarno Lux

HU Fali polc lehajtható lerakóval

Gyors útmutató 42

SI Stenske police z zložljivo polico

Kratek vodnik 45

A

A	13 x	B	13 x	C	26 x	D	1 x
E	24 x	F	4 x	G	1 x	H	1 x
I	4 x	J	4 x	K	2 x	L	2 x
M	16 x	N	4 x	O	4 x	P	1 x
Q	1 x	R	1 x	S	12 x

① 1x

② 1x

③ 1x

④ 1x

⑤ 1x

⑥ 1x

⑦ 2x

⑧ 4x

⑨ 1×

⑩ 1x

⑪ 1x

⑫ 1x

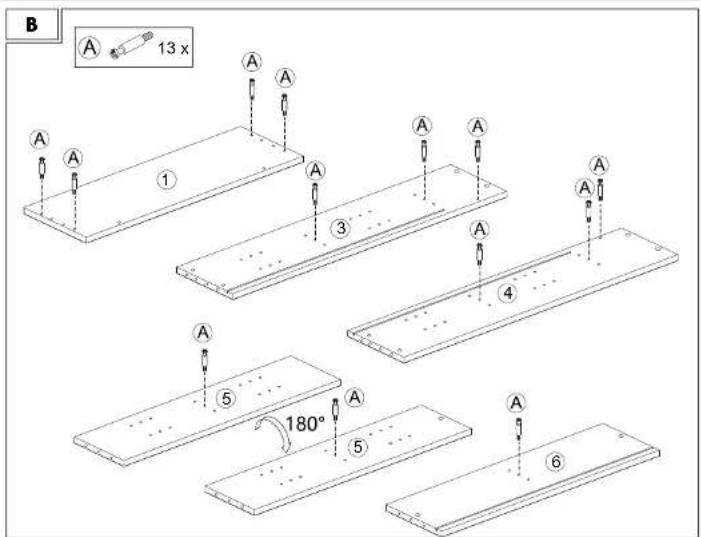

B A 13 x ① ③ ④ ⑤ 180° ⑤ ⑥

Ez a dokumentum a teljes használati utasítás rövidített nyomtatott változata. A QR-kód beolvasásával közvetlenül a Lidl szervizoldalára (www.lidl-service.com) juthat, és a cikkszám (IAN) 382877_2110 megadásával megtekintheti és letöltheti a teljes használati

utasítást.

FIGYELEM! A személyi sérülések és anyagi károk elkerülése érdekében tartsa be a teljes használati utasítást és a biztonsági előírásokat. A Gyorsindítási útmutató a termék részét képezi. A termék használata előít ismerje meg az összes kezelési és biztonsági utasítást. Tartsa a Gyorsindítási útmutató biztonságos helyen, és adja át az összes dokumentumot, ha a terméket harmadik félnek adja át.

A továbbiakban a fali polc lehajtható lerakóval termék néven szerepel.

Ez a szimbólum azt jelzi, hogy legalább két embert kell használni a termék felemeléséhez.

Biztonság

Rendeltetésszerű használat

A termék nem alkalmas ipari célú használatra. A termék ettől eltérő használata vagy átalakítása nem rendeltetésszerű használatnak minősül és kockázattal (például sérüléssel és rongálódással) járhat. A forgalmazó semminemű felelősséget nem vállal a nem rendeltetésszerű használatból eredő károkért.

A termék kizárólag beltéri használatra alkalmas.

A csomag tartalma (A. ábra)

1x fedólemez

1x fenéklemez ②
1x bal oldelrész ③
1x jobb eldgész ④
1x jobu oldunesz ④
1x kozepresz
1x keresztelem 6
2x polc fenéklap ⑦
4x polc illesztölap (8)
1x tűzótábla ♀
1x krétatóbla 10
1x kretalabla 19

1x lerokólemez ⑪

1x hátoldal 12

13x összekötő csop A

13x bütykörsorvar

13x bulykos cstiver®

20x la dubel

1x facsavar 4 x 40 mm (D)

24x facsavar 4 x 16 mm

4x zsanér (F)

1x billenő zsanér G

1x billenő zsanér

1x Dillero Zsaner (1)

4x Menelles csavar 6 x 40 mm

4x vandoranya

2x rögzilőszög

2x facsavar 4 x 14 mm ①

16x csap M

4x dübel ∅ 8 mm Ⓝ

4x facsavar 5 x 50 mm

1x Belső hatlapfejű csavar4 mm Ⓗ

1x zárólemez

1x kompózár R

12× facsovar 3 × 12 mm⑤

1x. Szerelési útmutató (lábrák nélküll)

Müszaki adatok

Típus: Fali polc lehajtható lerakóval

IAN:382877_2110

Tradix cikkszám: 382877-21-A

Méretek (összecsukva jegyzettáblaként)

kb. 50 x 80 x 18,5 cm (Sz x Ma x Mé)

Méretek [kinyitva]

kb. 50 x 153 x 93 cm (Sz x Ma x Mé)

Lerakó: kb. 46,5 x 76,5 x 76 cm (Sz x Ma x Mé)

Terhelhetőség: max. 20 kg

- Polc: egyenként max. 5 kg

-Lerakó: max. 10 kg

Anyag: MDF, parafa

Gyártási dátum: 01/2022

Garancia: 3 év

Biztonsági tudnivalók

FIGYELMEZTETÉS!

Sérülés és fulladás veszélye!

Ha a gyerekek a termékkel vagy a csomagolással játszanak, megsérülhetnek vagy megrázhatnak!

• Ne hagyja, hogy a termékkel gyermekek játszának.
• Ne hagyjon felügyelet nélkül gyermekeket a termék közelében.
• A terméket és annak csomagolása gyermekektól távol tartandó.

⚠ FIGYELMEZTETÉS!

Sérülésveszély!

8 éven aluli gyermekek nem használhatják! Sérülésveszély áll fenn!

- 8 évnél idősebb gyemekek, valamint csökkent fizikai, szenzoros vagy mentális képességű személyek, illetve mindazok, akik nem rendelkeznek a megfelelő tapasztalattal és ismeretekkel, csak felügyelet mellett és/vagy a termék biztonságos használatáról és a vela járó kockázatokról történő tájékoztatást követően használhat ják a terméket.

• A termék nem gyermekjáték.
• A termék karbantartását és/vagy tisztítását gyermekek nem végezhetik.

⚠ FIGYELMEZTETÉS!

Sérülésveszély!

Hibás terméket nem szabad használni! Sérülésveszély áll fenn!

• Ne használja tovább a terméket üzemzavar, sérülések vagy hibák esetén.
• A szakszerűtlen javítások komoly veszélyt jelente- nek a felhasználóra nézve.
• Ha hibát talál a terméken, a termék újbóli üzembe helyezése előtt ellenőriztesse és szükség esetén javítassa meg a terméket.

Szerelés

1. Távolitson el valamennyi csomagolóanyagot.

2. Ellenőrizze, hogy minden alkatrész rendelkezésre áll és sértetlen.

Amennyiben ez nem így van, kérjük, vegye fel a kapcsolatot a megadott szervizzel.

Szereléshez csillagcsavarhúzó (nem tartozék) és egy belső hatlapfejű csavarhúzó Ⓓ szükséges (tartozék-ként mellékelve).

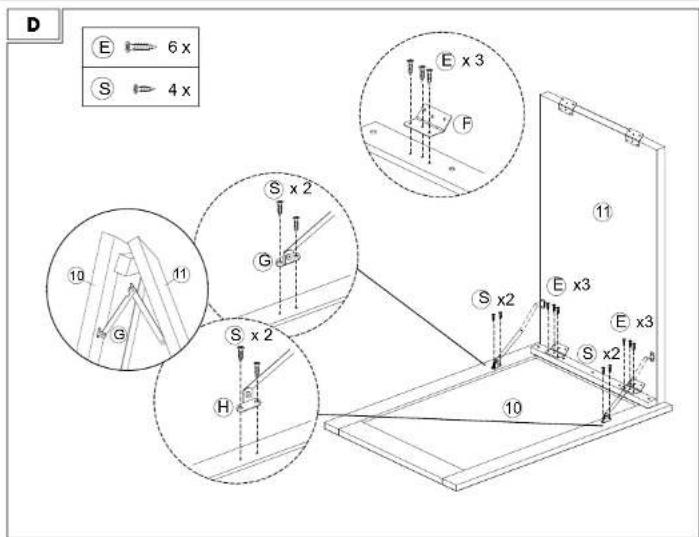

• Szerelje össze a terméket a B ábrától kezdve a K. és N. ábráig megadott módon.
• A szerelés során helyezzen le a padlóra egy alátétet, hogy megóvja a padlót.

A termék falra rögzítése

A termék falra rögzítéséhez szükség lesz egy fúrógépre, egy csillagcsavarthúzóra, egy méteresre, egy ceruzára és egy vizménékre. Ezeket a szerszámokat a szállítási készlet nem tartalmazzal
-Rögzítse a terméket az L ésM. ábra szerint a falra.

Feltétlenül kérjen meg egy második személyt, hogy segitsen a termék falra rögzítése során.

Használja a vízmértéket a termék helyes kiigazítósához, és a ceruzát a fúrályukak megjelöléséhez.

TUDNIVALÓ!

Vegye figyelembe a helyes 72,7 cm-es szerelési magasságot (a helyiség padlójától a termék alsó pereméia), lásd azL. ábrát.
A szerelési magasságtól való eltérés befolyásolja a lerakó megfelelő lenyitását.

TUDNIVALÓ!

• A termék felszerelése előtt ellenőrizze, hogy a fal teherbírása alkalmas-e a termék felszerelésére.
• A mellékelt rögzitőanyag nem minden falanyag-hoz alkalmas.
• Ha nem biztos abban, hogy a csomaghoz mellékelt rögzítőanyag megfelele az adott körülményeknek, akkor érdeklődjön szaküzletben a megfelelő rögzítőanyag iránt.

A FIGYELMEZTETÉS!

Életveszély!

Ne fúrjon lyukat a falba anélkül, hogy a tervezett helyeken először ellenőrizné az elektromos, gáz-

vagy vízvezetékeket! Eletveszélyes!

- Az elektromos, gáz- vagy vízvezetékek károsodása veszélyes helyzeteket idézhet elől Használjon megfelelő érzékelőket annak megállapításához, hogy vannake rejtett vezetékek a munkaterületen.

Lerakó kihajtása

1. Nyissa ki a kampózárat R, lásd M. ábrát.
2. Nyissa ki a krétatóblát 10, a lerakóval 11.
3. Állítsa a krétatábla 10 peremét a padlóra
4. Nyomja be a billenőzsanérokáG/H, lásd O. ábrát, amíg azok be nem kattannak.

TUDNIVALÓ!

Sérülésveszély!

• Forgassa el a kampózárat ⑧ úgy, hogy a kampó ne nyúljon túl a lerakón⑪, lásdO. ábrát.
• A krétatábla ⑩ lehajtásakor és felhajtásakor a lerakóval ⑪ vigyázzon ujjaira. Azok becsípődhetnek és megsérülhetnek.

TUDNIVALÓ!

A krátatábla ^10 a padlóra való lehelyezésekor az érzékeny padlok összekarcolódhatnak. Ilyen esetben helyez zen alátétet, például szönyeget a krátatábla ^10 pereme alá. Ne helyezzen védőfilcet a krátatábla ^10 alá, mivel akkor a termék többé nem csukható be megfelelően.

Lerakó visszahajtása

- Nyomja enyhén fel a billenőzsanérokat G/H, hogy kioldja a zárolást.

- Hajtsa fel a krétatáblát ⑩. - Zárja be a kampózárat R.

VIGYÁZAT!

Sérülésveszély!

Leesés vagy zuhanás miatti sérülésveszély áll fenn

- A termék nem felkapaszkodási segédeszköz. - Soha ne álljon vagy üljön a termékre.

VIGYÁZAT!

Dologi kár veszélye!

A terméket nem szabad túlterhelni. - A terméket csak a max. 20 kg terhelésig szabad terhelni. Az egyes palcok vagy lerakó terhelhetőségél lásd az O. ábrán vagy a müszaki adatokban.

TUDNIVALÓ!

Óvja a tároló felületeket nedvességtől vagy párától.

Tisztítási és ápolási tudnivalók

TUDNIVALÓ!

Anyagi kár veszélye!

• csak nedves ruhával tisztítható
• csak enyhe tisztítószert használion
• ne használjon durva tisztítószereket vagy vegyszereket
• ne használjon éles szélű termékeket, például spatulát vagy hasonlót, mert ezek károsíthatják a felületet

A parafa felület tisztítása

- csak tollseprüvel vagy nedves, bolyhmentes rongygyal tisztitsa

Krétatábla tisztítása

- Csak törlőranggyal kendövel szabad tisztítani.

Ártalmatlanítás

Csomagolás ártalmatlanítása

A csomagolás és a kezelési útmutató 100%ig környezelbarát anyagokból készült, amelyek a helyi szelektív hulladékgyűjtő üzemekben ártalmatlaníthatók.

Termék ártalmatlanítása

A terméket tilos a hagyományos háztartási hulladékkal együtt gyűjteni. A termék ártalmatlanításának módjáról tájékozódjon a helyi szolgáltatánál vagy önkormányzatnál.
