Produkttyp	Wandregal mit Klapptisch
Marke	Livarno Lux
Modell / Referenz	IAN 382877
Abmessungen (zusammengeklappt)	ca. 50 × 80 × 18,5 cm (B × H × T)
Abmessungen (ausgeklappt)	ca. 50 × 153 × 93 cm (B × H × T)
Stauraummaße	ca. 46,5 × 76,5 × 76 cm (B × H × T)
Maximale Belastung pro Regal	5 kg
Maximale Belastung Stauraum	10 kg
Maximale Gesamtbelastung	20 kg
Hauptmaterial	MDF (mitteldichte Faserplatte)
Material der Kreidetafel	Kork
Empfohlene Montagehöhe	72,7 cm vom Boden bis zur Unterkante
Garantie	3 Jahre
Herstellungsdatum	01/2022
Funktionen	Kreidetafel, Klapptisch, integrierter Stauraum
Oberflächenpflege	Reinigung mit einem feuchten Tuch und mildem Reinigungsmittel
Pflege des Korks	Staubwedel oder Pinsel
Pflege der Kreidetafel	Feuchtes Tuch
Sicherheit	Nicht überladen, nicht als Tritt verwendet verwenden, außerhalb der Reichweite von Kindern unter 8 Jahren halten
Lieferumfang	Kreidetafel, Abstellplatte, Rückwand, Beschläge, Anleitung
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher, Innensechskantschlüssel (enthalten), Bohrmaschine, Wasserwaage

Häufig gestellte Fragen - IAN 382877 Livarno Lux

Wie installiere ich das Wandregal?

Befolgen Sie die Montageschritte in der Anleitung, von Abb. B bis K und N. Befestigen Sie das Produkt mit einer Bohrmaschine, einem Kreuzschlitzschraubendreher, einer Wasserwaage und dem mitgelieferten Material an der Wand. Überprüfen Sie die Abwesenheit von Leitungen vor dem Bohren. Eine zweite Person wird empfohlen.

Wie hoch ist die maximale Belastbarkeit?

Die maximale Gesamtbelastung beträgt 20 kg. Jedes Regal darf nicht mehr als 5 kg tragen, und das Staufach darf nicht mehr als 10 kg tragen.

Wie reinige ich die Kreidetafel?

Reinigen Sie die Kreidetafel nur mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien oder scharfen Werkzeuge.

Wie öffne und schließe ich den Klapptisch?

Zum Öffnen entriegeln Sie das Hakenschloss, klappen Sie die Kreidetafel und den Tisch auf, drücken Sie die Scharniere hinein, bis sie einrasten. Zum Schließen schieben Sie die Scharniere nach oben, um sie zu entriegeln, klappen Sie alles zu und schließen Sie das Schloss. Achten Sie auf Ihre Finger, um ein Einklemmen zu vermeiden.

Welche Montagehöhe wird empfohlen?

Die empfohlene Höhe beträgt 72,7 cm vom Boden bis zur Unterkante des Produkts. Eine Abweichung kann die korrekte Öffnung des Stauraums beeinträchtigen.

Welche Werkzeuge benötige ich für die Montage?

Sie benötigen einen Kreuzschlitzschraubendreher, einen Innensechskantschlüssel (enthalten), eine Bohrmaschine, einen Bleistift, ein Maßband und eine Wasserwaage (nicht enthalten).

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Überprüfen Sie, ob alle Teile vorhanden und intakt sind. Bei Mängeln wenden Sie sich an den Kundendienst unter der in der Anleitung angegebenen Adresse. Verwenden Sie das defekte Produkt nicht.

Kann ich das Regal streichen?

Die Anleitung empfiehlt keine Farbe. Die MDF- und Korkoberflächen sind für die Verwendung im Originalzustand ausgelegt. Jegliche Änderungen könnten die Garantie ungültig machen.

Ist das Regal für Kinder geeignet?

Das Produkt ist nicht für Kinder unter 8 Jahren geeignet. Kinder über 8 Jahre müssen beaufsichtigt werden. Niemals auf das Regal steigen oder setzen.

Wie befestige ich das Regal sicher an der Wand?

Verwenden Sie die mitgelieferten Winkel und Schrauben. Stellen Sie sicher, dass die Wand die Last tragen kann. Überprüfen Sie die Abwesenheit von Kabeln und Rohren mit einem Detektor. Bohren Sie an den markierten Stellen und verwenden Sie geeignete Dübel für Ihre Wand.

BEDIENUNGSANLEITUNG IAN 382877 Livarno Lux

DE/AT/CH Wandregal mit klappbarer Ablage

Kurzanleitung 15

Bei diesem Dokument handelt es sich um eine verkürzte Druckausgabe der vollständigen Bedienungsanleitung. Durch das Scannen des QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können durch der Eingabe der

Artikelnummer (IAN) 382877_2110 die vollständige Bedienungsanleitung einsehen und herunterladen.

WARNUNGI Beachten Sie die vollständige Bedienungsanleitung und die Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden. Der Quick-Start-Guide ist Bestandteil dieses Produkts. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Bewahren Sie den Quick-Start-Guide gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Im Folgenden wird das Wandregal mit klappbarer Ablage Produkt genannt.

Dieses Symbol weist darauf hin, dass das Produkt mit mindestens zwei Personen angehoben werden soll.

Sicherheit

Bestimmungsgemäßer Gebrauch

Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Andere Verwendung oder Veränderung am Produkt gelten als nicht bestimmungsgemäß und können zu Risiken wie Verletzungen und Beschädigungen führen. Für Schäden, die aus der nicht bestimmungsgemäßen Verwendung resultieren, übernimmt der Inverkehrbringer keine Haftung.

Das Produkt ist ausschließlich für den Gebrauch im Innenbereich geeignet.

Lieferumfang (Abb. A)

1x Deckplatte ①
1x Bodenplatte ②
1x Seitenteil links ③
1x Seitenteil rechts 4
1x Mittelteil 5
1x Querteil 6

2x Regalboden ⑦

4x Einlegeboden ⑧

1x Pinnwand ⑨

1x Kreidetafel 10

1x Ablageplatte ⑪

1x Rückwand ⑫

13x Verbindungsbolzen A

13x Nockenschraube B

26x Holzdübel©

1x Holzschraube 4 x 40 mm D

24x Holzschraube 4 x 16 mm E

4x Scharnier F

1x Klappscharnier G

1x Klappscharnier Ⓗ

4x Gewindeschraube 6 x 40 mm ①

4x Laufmutter ①

2x Befestigungswinkel K

2x Holzschraube 4 x 14 mm

16x Stift⑧

4x Dübel ∅ 8 mm Ⓝ

4x Holzschraube 5 x 50 mm

1x Innensechskant 4 mm Ⓟ

1x Verschlussplatte ©

1x Hakenschloss Ⓡ

12x Holzschraube 3 x 12 mm ^5

1x Montageanleitung (ohne Abb.)

Technische Daten

Typ: Wandregal mit klappbarer Ablage

IAN: 382877_2110

Tradix Art.-Nr.: 382877-21-A

Maße (eingeklappt als Memo-Board)

ca. 50 x 80 x 18,5 cm [B x H x T]

Maße (ausgeklappt)

Gesamtbelastung max. 20 kg

- Regol: je max. 5 kg

Produktionsdatum: 01/2022

Garantie: 3 Jahre

Sicherheitshinweise

⚠️ WARNING!

Verletzungs- und Erstickungsgefahr!

Wenn Kinder mit dem Produkt oder

der Verpackung spielen, können sie

sich daran verletzen oder ersticken!

- Lassen Sie Kinder nicht mit dem Produkt oder der

Verpackung spielen.

- Beaufsichtigen Sie Kinder in der Nähe des Produkts.

- Bewahren Sie das Produkt und die Verpackung außerhalb der Reichweite von Kindern auf.

⚠️ WARNUNG!

Verletzungsgefahr!

Nicht für Kinder unter 8 Jahren geeignet! Es besteht Verletzungsgefahr!

- Kinder ab 8 Jahren und darüber sowie Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder gel an Erfahrung und Wissen müssen bei der Nutzung des Produkts beaufsichtigt und/oder möglich des sicheren Gebrauchs des Produkts erwiesen werden und die daraus resultierenden Jahren verstehen.

- Kinder dürfen nicht mit dem Produkt spielen.

- Wartung und/oder Reinigung des Produkts dürfen nicht von Kindern durchgeführt werden.

⚠️ WARNUNG!

Verletzungsgefahr!

Ein defektes Produkt darf nicht benutzt werden! Es besteht Verletzungsgefahr!

- Benutzen Sie das Produkt nicht bei Funktionsstörungen, Beschädigungen oder Defekten.

- Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

- Wenn Sie einen Defekt am Produkt feststellen, lassen Sie das Produkt überprüfen und ggf. reparieren, bevor Sie dieses wieder in Betrieb nehmen.

Montage

1. Entfernen Sie sämtliches Verpackungsmaterial.

2. Überprüfen Sie, ob alle Teile vorhanden und unbeschädigt sind.

Falls dies nicht der Fall ist, melden Sie sich bei der angegebenen Serviceadresse.

Zur Montage benötigen Sie einen Kreuzschlitz-Schraubendreher (nicht im Lieferumfang enthalten) und einen Innensechskant Ⓗ (im Lieferumfang enthalten).

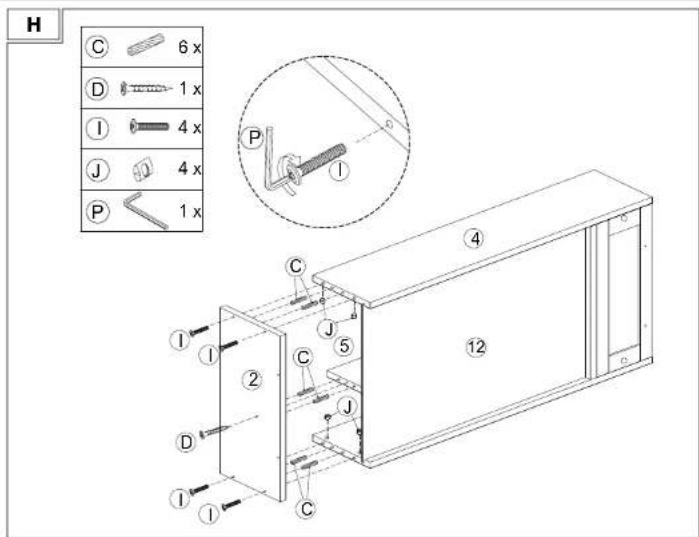

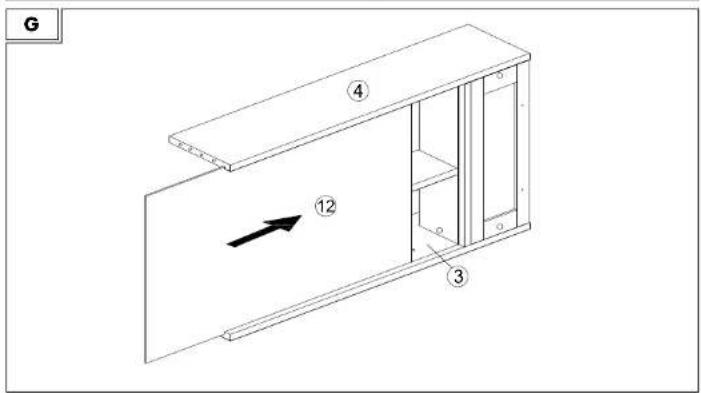

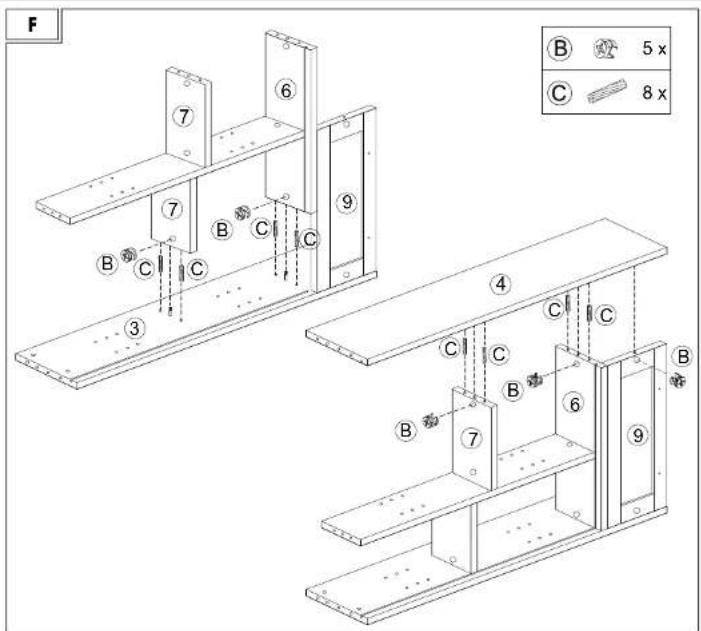

- Montieren Sie das Produkt wie in Abb. B bis Abb. K und in Abb. N gezeigt.

- Legen Sie zur Montage eine Decke unter, um empfindliche Böden zu schützen.

Produkt an der Wand befestigen

Zur Befestigung des Produkts an der Wand benötigen Sie eine Bohrmaschine, einen Kreuzschlitz-Schraubendreher, einen Bleistift, ein Metermaß sowie eine

Wasserwaage. Diese Werkzeuge sind nicht im Lieferumfang enthalten!

Befestigen Sie das Produkt wie in Abb. L und M gezeigt an der Wand.

Bitten Sie unbedingt eine zweite Person darum, Ihnen bei der Befestigung des Produkts an der Wand zu helfen. Benutzen Sie die Wasserwaage zur korrekten Ausrichtung des Produkts und den Bleistift zur Markierung der Bohrlöcher.

HINWEIS!

Beachten Sie die korrekte Montagehöhe von 72,7 cm (vom Zimmerboden bis zur Unterkante des Produkts), siehe Abb. L.

Eine Abweichung von der Montagehöhe beeinflusst das korrekte Öffnen der Ablage.

HINWEIS!

Überprüfen Sie vor der Montage des Produkts, ob die Tragfähigkeit der Wand für eine Montage des Produkts geeignet ist.

- Das mitgelieferte Montagematerial ist nicht für alle Wandwerkstoffe geeignet.

- Wenn Sie sich nicht sicher sind, ob das mitgelieferte Befestigungsmaterial für die vorhandenen Gegebenheiten geeignet ist, informieren Sie sich im Fachhandel nach geeignetem Befestigungsmaterial.

WARNING!

Lebensgefahr!

Bohren Sie kein Loch in eine Wand ohne vorher die angedachte Montagestelle auf Strom-, Gas- oder

Wasserleitungen zu prüfen! Es besteht Lebensgefahr!

Die Beschädigung von Strom-, Gas- oder Wasserleitungen kann gefährliche Situationen heraufbeschwören! Benutzen Sie geeignete Detektoren um festzustellen, ob im Arbeitsbereich verborgene Leitungen liegen.

Ablage ausklappen

1. Öffnen Sie das Hakenschloss R, siehe Abb. M.

2. Klappen Sie die Kreidetafel ⑩ mit der Ablage ⑪ auf.

3. Stellen Sie die Kante der Kreidetafel ⑩ auf dem Boden ab.

4. Drücken Sie die Klappscharniere G/H durch, siehe Abb. O, sodass diese einrasten.

HINWEIS!

Verletzungsgefahr!

- Drehen Sie das Hakenschloss ® so, dass der Haken nicht über die Ablage ^11 ragt, siehe Abb. O.

- Achten Sie beim auf- und zuklappen der Kreidetafel ^10 mit der Ablage ^11 auf Ihre Finger. Sie könnten diese einklemmen und sich verletzen.

HINWEIS!

Durch das Abstellen der Kreidetafel 10 auf dem Boden können empfindliche Böden verkratzt werden. Legen Sie in diesem Fall eine Schutzdecke, einen Teppich oder sonstiges unter die Kante der Kreidetafel 19. Man kann kein Schutzvlies auf die Kante der Kreidetafel 19 anbringen, da sich das Produkt sonst nicht mehr korrekt verschließen lässt.

Ablage einklappen

- Drücken Sie Klappscharniere G/H etwas nach oben, sodass die Blockierung gelöst wird.

- Klappen Sie die Kreidetafel ⑩ nach oben.

- Verschließen Sie das Hakenschloss Ⓡ.

⚠ VORSICHT!

Verletzungsgefahr!

Es besteht Verletzungsgefahr durch Stürzen oder Fallen

Das Produkt ist keine Steighilfe. Stellen oder setzen Sie sich niemals auf das Produkt.

⚠ VORSICHT!

Gefahr von Sachschäden!

Das Produkt darf nicht überlastet werden.

Belasten Sie das Produkt nur bis zur Gesamtbelastung von max. 20 kg. Die max. Belastung je Regal oder Ablage siehe Abb. O oder in den Technischen Daten.

HINWEIS!

Ablageoberflächen vor Nässe oder Feuchtigkeit schützen.

Reinigungs- & Pflegehinweise

HINWEIS!

Gefahr von Sachschäden!

• nur mit einem feuchten Lappen reinigen
• benutzen Sie nur ein mildes Reinigungsmittel
• keine scharfen Reinigungsmittel bzw. Chemikalien verwenden
• keine scharfkantigen Produkte, wie z. B. Spachteln oder Ähnliches verwenden, sie können die Oberfläche beschädigen

Reinigen der Korkfläche

- nur mit einem Staubwedel oder einem feuchten, fusselfreien Tuch reinigen

Reinigen der Kreidetafel

- nur mit einem feuchten Lappen reinigen

Entsorgung

Verpackung entsorgen

Die Verpackung und die Anleitung bestehen zu 100 % aus umwelt freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Produkt entsorgen

Das Produkt darf nicht über den normalen Hausmüll entsorgt werden. Über Entsorgungsmöglichkeiten des Produkts informieren Sie sich bitte bei Ihrer Gemeinde-/ Stadtverwaltung oder in Ihrer Lidl-Filiale.

Kungelten: ein. 40,5 x 70,5 x 70 cm [L×11×1]

Charge totale max. 20 Kg

Tradix GmbH & Co. KG

Schwanheimer Str. 132
