HASZNÁLATI ÚTMUTATÓ Shire PRF0119829A ELICA

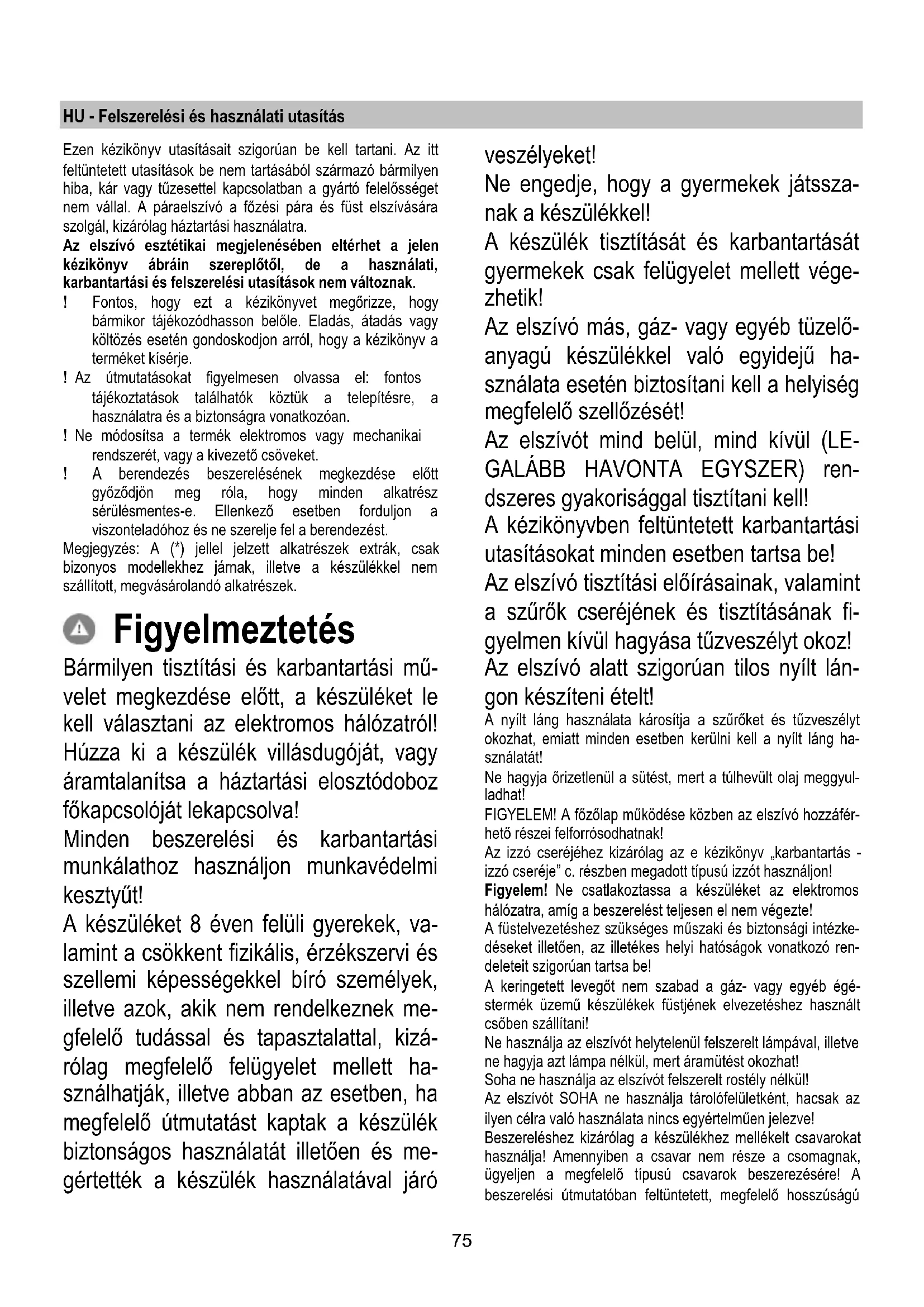

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.75 HU - Felszerelési és használati utasítás Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra. Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak. ! Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje. ! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan. ! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket. ! A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést. Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek. Figyelmeztetés Bármilyen tisztítási és karbantartási mű- velet megkezdése előtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva! Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt! A készüléket 8 éven felüli gyerekek, va- lamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek me- gfelelő tudással és tapasztalattal, kizá- rólag megfelelő felügyelet mellett ha- sználhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és me- gértették a készülék használatával járó veszélyeket! Ne engedje, hogy a gyermekek játssza- nak a készülékkel! A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett vége- zhetik! Az elszívó más, gáz- vagy egyéb tüzelő- anyagú készülékkel való egyidejű ha- sználata esetén biztosítani kell a helyiség megfelelő szellőzését! Az elszívót mind belül, mind kívül (LE- GALÁBB HAVONTA EGYSZER) ren- dszeres gyakorisággal tisztítani kell! A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be! Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának fi- gyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lán- gon készíteni ételt! A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng ha- sználatát! Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyul- ladhat! FIGYELEM! A főzőlap működése közben az elszívó hozzáfér- hető részei felforrósodhatnak! Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon! Figyelem! Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte! A füstelvezetéshez szükséges műszaki és biztonsági intézke- déseket illetően, az illetékes helyi hatóságok vonatkozó ren- deleteit szigorúan tartsa be! A keringetett levegőt nem szabad a gáz- vagy egyéb égé- stermék üzemű készülékek füstjének elvezetéshez használt csőben szállítani! Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat! Soha ne használja az elszívót felszerelt rostély nélkül! Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve! Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerezésére! A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú76 csavarokat használjon! Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől! FIGYELEM! A csavarok és rögzítő elemeknek nem az útmu- tató szerinti felhelyezése áramütés-veszélyt okozhat! A készüléken található jelzés megfelel az elektromos és ele- ktronikus berendezések hulladékairól szóló 2012/19/EC euró- pai irányelvben (WEEE) foglalt előírásoknak. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel ka- pcsolatos azon esetleges negatív következményeket, amelye- ket a termék nem megfelelő hulladékkezelése egyébként oko- zhatna. A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett jelzés arra utal, hogy ez a termék nem kezelhető ház- tartási hulladékként. Ehelyett a terméket a villamos és ele- ktronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi kör- nyezetvédelmi előírások szerint kell eljárni. A termék kezelésével, hasznosításával és újrahasznosításá- val kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok ke- zelését végző társasághoz vagy ahhoz a bolthoz, ahol a ter- méket vásárolta. A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

• Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni. Használat Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen. Kivezetett üzemmód A gőzök kivezetése a gyűjtőkarimához rögzített elvezető csö- vön történik. Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen Figyelem! Kivezetőcső nincs a csomagban, külön kell azt megvennie. Amennyiben az elszívó szénfilteres, szükséges annak kieme- lése. Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz. A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növeke- déséhez vezet. Ezért ezzel kapcsolatban felelősséget nem vállalunk. ! Minimális hosszúságú csővezetéket használjon. ! A csővezeték a lehető legkevesebb hajlattal rendelkez- zen (maximális hajlásszög: 90°). ! Kerülje a cső deformálódását. Keringtetett üzemmód Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

Felszerelés ábra 3 A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 55cm elektromos főzőlap, és 70cm gáz vagy vegyes tüzelésű főzőlap esetén. Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni. A telepítési rajzok szerint készítsen 6 furatot (Ø 8mm, 40 mm mély) a fúrósablonon megjelölt helyeken az elszívó és a kürtő konzoljai számára. A beszerelés után ellenőrizze, hogy az elszívó és a kürtő megfelelően egy tengelybe esnek-e. A termék maximum 6 gázrózsás főzőlaphoz használható! Villamos bekötés A hálózati feszültségnek azonosnak kell lennie a konyhai pá- raelszívó belsejében elhelyezett műszaki adattáblán feltünte- tett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az ér- vényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlako- zódugóval (közvetlen csatlakozás a hálózathoz) vagy a duga- szoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely

III. túláram-kategória esetén biztosítja a hálózatról való teljes

leválasztását, a telepítési szabályoknak megfelelően.77 Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig elle- nőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-

Figyelem! A kockázatok megelőzése érdekében a tápkábel cseréjét csak az engedéllyel rendelkező műszaki szervizszol- gálat végezheti! Felszerelés PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelő méretű-e.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a gé- pen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg. Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott fal- hoz/mennyezethez. A falnak/mennyezetnek elegendően erő- snek kell lennie, hogy az elszívó súlyát megtartsa.

Működése 5 billentyűs nyomógombpanelos modell

Az elszívó funkcióinak kiválasztásához elegendő megérinteni a vezérlőgombokat. a. Elszívás sebesség (teljesítmény) emelő gomb:

1. elszívási (teljesítmény) sebesség fokozat

2. elszívási (teljesítmény) sebesség fokozat

3. elszívási (teljesítmény) sebesség fokozat

Megjegyzés: a 3. elszívási sebesség (teljesítmény) fokozat 5 percre van állítva, amelynek letelte után az elszívó automatikusan a 2. elszívási sebesség (teljesítmény) fokra kapcsol vissza. b. Elszívás sebesség (teljesítmény) csökkentő gomb: c. Elszívó BE/KI (ON/OFF) gomb d. Világítás BE/KI (ON/OFF) gomb e. Késleltetett kikapcsolás BE/KI (ON/OFF) gomb Az elszívás sebesség (teljesítmény) kikapcsolás 3 perc után aktiválódik.

a. világítás kapcsoló BE/KI b. Motor KI kapcsoló/ 1. sebesség c. 1. sebesség kiválasztás d. 3. sebesség kiválasztás

Világítás BE78 Vezérlőpanel 6 gombbal Az elszívó funkcióinak kiválasztásához elegendő, ha megérinti a vezérlőbillentyűket.

Világítás BE/KI billentyű Intenzív sebesség (elszívási teljesítmény) kiválasztó billentyű - 5 perces időtartamra: az elszívó maga állítja be e funkciót, majd az 5 perc leteltekor visszatér az eredeti funkcióba. Nagy sebesség (elszívási teljesítmény) kiválasztó billentyű Közepes sebesség (elszívási teljesítmény) kiválasztó billentyű - amikor villog, azt jelzi, hogy a filtert ki kell mosni, vagy szénfilternél cserélni. Ez a jelzés normál állapotban nem aktív, a kijelzés aktiválásához a 0 gomb 3 másodpercig tartó lenyomásával iktassa ki az elektronikát Ezt követően egyidejűleg nyomja be az 1 és 2 gombokat 3 másodpercig. Először csak az 1-es lámpa villog, majd mind az 1-es és a 2-es lámpa, az aktiválás megtörténtét jelezve. A kijelzés deaktiválásához ismételje meg a folyamatot, ekkor először az 1-es és a 2 –es gomb is villog, végül csak az 1-es gomb, a deaktiválás megtörténtét jelezve. Kis sebesség (elszívási teljesítmény) kiválasztó billentyu. Amikor villog, azt jelzi, hogy a zsírszűrőt ki kell mosni. Motor KI billentyu (stand by) - Elektronika kiiktatása - Filter mosás/csere jelzés reset MOTOR KI

motor kikapcsolásához rövid ideig nyomja le.

FILTEREK JELZÉS RESET

Bekapcsolt elszívón, a filter karbantartás vé- geztével tartsa lenyomva a billentyűt a han- gjelzésig.Ekkor a villogó led 1 (zsírfilter) vagy 2 (szénszűrő) villogása abbamarad.

AZ ELEKTRONIKA KIKAPCSOLÁSA

Ha 3 másodpercig nyomja a billentyűt, az elszívó vezérlő elektronikája kikapcsol. Ez a funkció az elszívó tisztítási műveletei során lehet hasznos. Az elektronika újbóli bekapcsolásához elegendő, ha megismétli a műveletet. Működési rendellenesség előfordulása esetén, mielőtt a szervizhez fordulna, a villásdugó kihúzásával legalább 5 másodpercre válassza le a készüléket az áramellátásról, majd csatlakoztassa vissza a dugót. Amennyiben a rendellenesség továbbra is fennmarad, forduljon a szervizszolgálathoz. Karbantartás Tisztítás A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT! Zsírszűrő filter ábra 11 Visszatartja a főzésből eredő zsírrészecskéket. Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni. Mosogatógépben történő mosogatás a zsírszűrő elszíneződé- sét okozhatja, de ez nem változtat hatékonyságán. A zsírszűrő filter leszereléséhez húzza meg a rugós horgot. Szénfilter (csak keringtetett változat esetén) ábra 12 Magában tartja a főzésből származó kellemetlen szagokat. A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként. NEM lehet kimosni vagy regenerálni Köralakú szénfilter A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányban. Szétszereléshez forgassa az óramutató járásával ellentétes irányban. Égőcsere ábra 10 Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból. Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e. A sérült izzót a címkén, vagy az elszívó lámpán feltüntetettnek megfelelően azonos típusú izzóra cserélje.

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével

vegye ki a védőburkolatot.

2. A sérült izzót cserélje ki egy a lámpán lévő vagy a címke

szerinti, hasonló tulajdonságokkal rendelkező led vagy halogén izzóra! Led izzó: Izzócsere esetén forduljon a szakszervízhez. Halogén izzó: 12V - max. 20W - G4 (Figyeljen rá, hogy ne érjen kézzel az izzóhoz!).

3. Zárja vissza a lámpaburát (bepattan).
