ПОСІБНИК КОРИСТУВАЧА Shire PRF0119829A ELICA

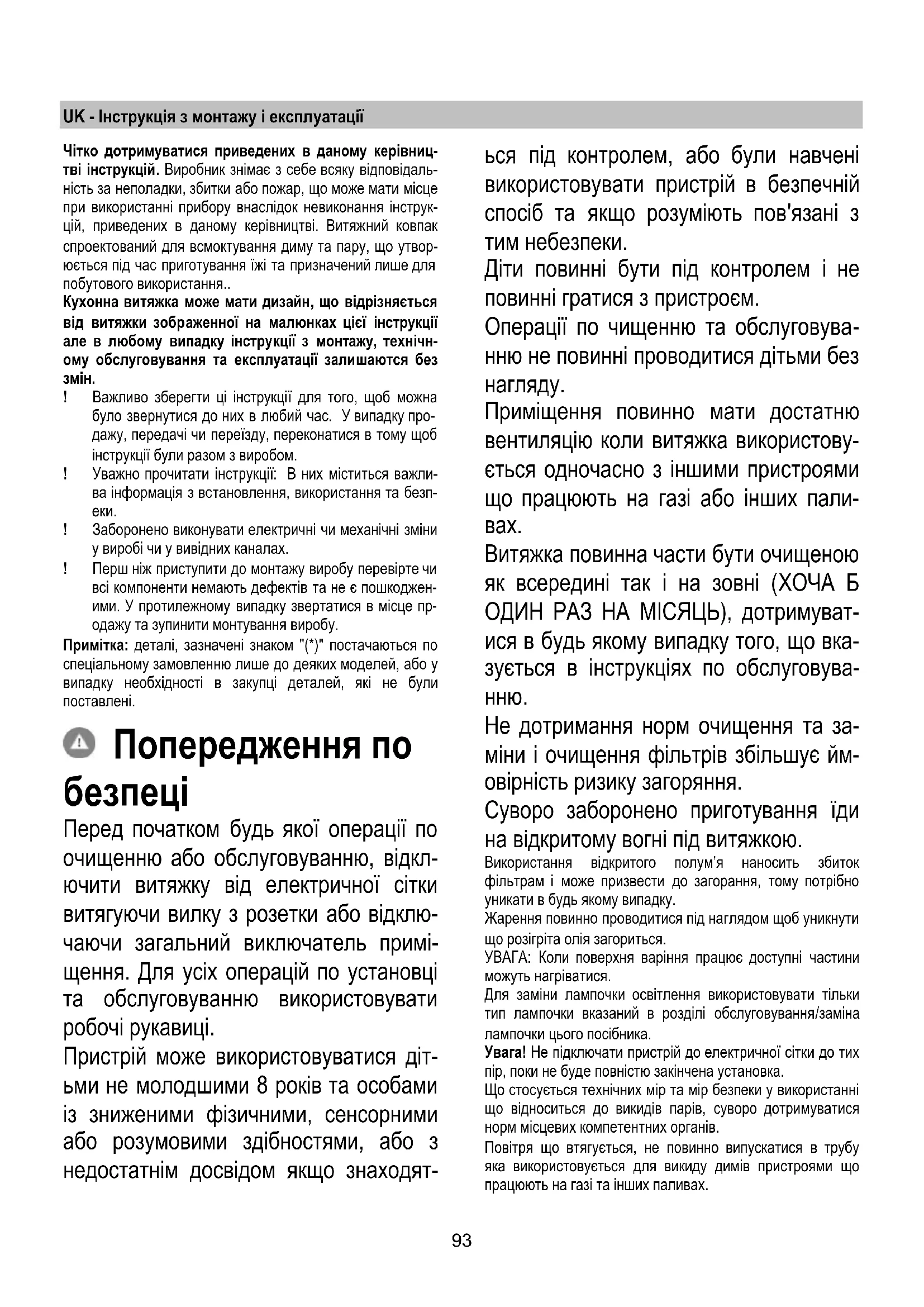

Если система подсветки не работает, проверьте коррект- ную установку ламп в гнездах, прежде чем обратиться в центр технической помощи.93 UK - Інструкція з монтажу і експлуатації Чітко дотримуватися приведених в даному керівниц- тві інструкцій. Виробник знімає з себе всяку відповідаль- ність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструк- цій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утвор- юється під час приготування їжі та призначений лише для побутового використання.. Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в любому випадку інструкції з монтажу, технічн- ому обслуговування та експлуатації залишаются без

! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в любий час. У випадку про- дажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом. ! Уважно прочитати інструкції: В них міститься важли- ва інформація з встановлення, використання та безп-

! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах. ! Перш ніж приступити до монтажу виробу перевірте

всі компоненти немають дефектів та не є пошкоджен- ими. У протилежному випадку звертатися в місце пр- одажу та зупинити монтування виробу. Примітка: деталі, зазначені знаком "(*)" постачаються по спеціальному замовленню лише до деяких моделей, або у випадку необхідності в закупці деталей, які не були поставлені. Попередження по

Перед початком будь якої операції по очищенню або обслуговуванню, відкл- ючити витяжку від електричної сітки витягуючи вилку з розетки або відклю- чаючи загальний виключатель примі- щення. Для усіх операцій по установці та обслуговуванню використовувати робочі рукавиці. Пристрій може використовуватися діт- ьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями, або з недостатнім досвідом якщо знаходят- ься під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим небезпеки. Діти повинні бути під контролем і не повинні гратися з пристроєм. Операції по чищенню та обслуговува- нню не повинні проводитися дітьми без

Приміщення повинно мати достатню вентиляцію коли витяжка використову- ється одночасно з іншими пристроями що працюють на газі або інших пали-

Витяжка повинна части бути очищеною як всередині так і на зовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуват- ися в будь якому випадку того, що вка- зується в інструкціях по обслуговува-

Не дотримання норм очищення та за- міни і очищення фільтрів збільшує йм- овірність ризику загоряння. Суворо заборонено приготування їди на відкритому вогні під витяжкою. Використання відкритого полум’я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку. Жарення повинно проводитися під наглядом щоб уникнути що розігріта олія загориться. УВАГА: Коли поверхня варіння працює доступні частини можуть нагріватися. Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування

лампочки цього посібника. Увага! Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка. Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуватися норм місцевих компетентних органів. Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.94 Не використовувати або залишати витяжку без правильно встановлений лампочок з ризиком отримати удар електр- ичним током. Ніколи не використовувати витяжку без правильно встано- вленої решітки! Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується. Використовувати гвинти для фіксування в наборі з продук- том для установки, якщо немає в наборі, придбати гвинти правильного типу. Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню. У випадку сумнівів, консультуватися в авторизованому цен- трі або з кваліфікованим персоналом. УВАГА! Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження. Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електро- нного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні нега- тивні наслідки для оточуючого середовища і здоров’я лю- дини, котрі могли б мати місце в протилежному випадку.

на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів.

детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб. Прилад спроектовано, випробувано і виготовлено згідно з:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правил- ьної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед почат- ком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкі- сть тільки у разі великої кількості диму і пару та використ- овуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их) фільтру(-ів). Для підтрим- ання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте макс- имальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.

Використання Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря. Режим відводу Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання. Діаметр вивідної труби повинен відповідати діаметру з’єднувального кільця. Увага! Вивідна труба не постачається і тому необхідно її придбати окремо. Якщо витяжний ковпак має вугільні фільтри, то їх треба

Під’єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з’єднуючий

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму. Тому ми знімаємо з себе всяку відповідальність по вищесказаному.! Використати якомога короткий витяжний канал. ! Використати витяжний канал з якомога найменшою

поворотів (максимальний кут повороту: 90°). ! Уникати різких змін площі перерізу витяжного каналу. Режим рециркуляції Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовув- ати ковпак у цьому режимі, необхідно встановити додатк- ову систему фільтрів з активованим вугіллям.

Мал. 3 Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 55cm, у випадку електричних плит, та 70cm, у випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити. Як показано на кресленнях по установці просверлити 6 отворів (Ø 8мм глибиною 40 мм), в місцях вказаних на шаблоні сверління, щоб закріпити витяжку і кронштейн підтримки каміну. Провіряти в кінці установки чи витяжка і камін є бездогонно вирівняні. Витяжка призначена для установки над плитою, що має не більше 6 нагрівальних елементів.95 Під’єднання до електромережі Напруга в електромережі має відповідати вказаним харак- теристикам на етикетці, яка знаходиться всередині витя- жки. Якщо в комплект входить вилка під’єднання в електр- омережу, то слід під’єднати витяжку до розетки, що відпо- відає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка

входить в комплект (пряме під’єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полю- сний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відпові- дності з правилами інсталяції. Увага! перед тим як знову підключити витяжку до електр- омережі і перевірити правильність роботи, завжди контро- люйте щоб шнур мережі був змонтований вірно. Увага! Заміна електрошнура має здійснюватись авторизо- ваними службами технічного обслуговування.

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу.

• Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються якщо Ви хочете використовувати ко- впак в режимі рециркуляції.

• Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди на час його транспортува- ння (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть. В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки. Функціонування Модель з панеллю на 5 кнопок

Щоб вибрати функції витяжки достатньо злегка доторкнут- ися кнопок: a. Кнопка збільшення швидкості (потужности) всмоктува-

Швидкість (потужність) всмоктування 1 Швидкість (потужність) всмоктування 2 Швидкість (потужність) всмоктування 3 Примітка: швидкість (потужність) всмоктування 3 тимчасова, приблизно після 5 хвилин витяжка повер- неться на швидкість (потужність) всмоктування 2. b. Кнопка зменшення швидкості (потужності) всмоктування.

Кнопка ВКЛ/ВІКЛ витяжки d. Кнопка ВКЛ/ВІКЛ світло e. Кнопка ВКЛ/ВІКЛ запрограмованого виключення: Програма виключення активної швидкості (потужності) всмоктування приблизно після 3 хвилин. Моделі з механічним пультом

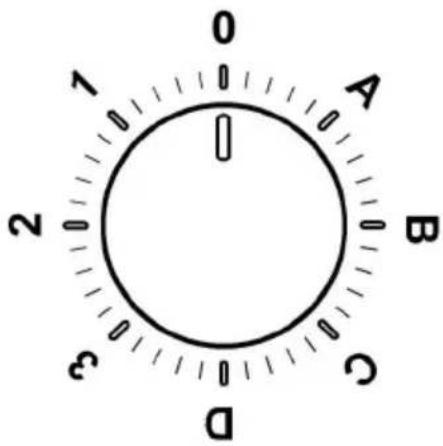

a. Вимикач світла ON/OFF. b. Вимикач OFF/швидкість 1 c. Перемикач швидкості 2 d. Перемикач швидкості 396 Моделі з ручкою

Швидкість 1 Світло OFF

Швидкість 2 Світло OFF

Швидкість 3 Світло OFF

Швидкість 1 Світло ON

Швидкість 2 Світло ON

Швидкість 3 Світло ON Панель контролю з 6 кнопками Для вибору функцій ковпака достатньо легко натиснути на командні кнопки.

Кнопка ON/OFF світла Кнопка переключення на інтенсивну шв- идкість (потужність всмоктування) - трива- лість 5 хвилин: витяжка встановлює цю потужність та по закінченню 5 хвилин пове- ртається на попередні налаштування. Кнопка переключення на високу швидкість (потужність всмоктування) Кнопка переключення на середню швид- кість (потужність всмоктування) – коли ми- гає вказує на необхідність чистки або заміні вугільного фільтру. Ця сигналізація зазвичай відключена. Для того щоб підключити сигналізацію необхідно виключити електроніку, натискаючи на про- тязі 3 секунд кнопку 0. Далі, одночасно нат- иснути кнопки 1 і 2 протягом 3 секунд, споч-

почне блимати кнопка 1, потім обидві кнопки 1 і 2, вказуючи на підключення сигн- алізації. Повторити операцію для відключе- ння сигналізації, спочатку будуть миготіти кнопки 1 і 2, потім замиготить тільки кнопка 1, вказуючи на відключення сигналізації. Кнопка переключення на низьку швидкі- сть (потужність всмоктування) – коли мигає вказує на необхідність чистки фільтру затр- имки жирів. Кнопка OFF мотору (stand by) – Виключе- ння Електроніки – Скинути сигналізацію чистка/заміна фільтрів OFF МОТОР Натиснути короткочасно, щоб вимкнути

СКИНУТИ СИГНАЛІЗАЦІЮ ФІЛЬТРІВ На ввімкнутій витяжці, після проведення обслуговування фільтрів, натиснути на кно- пку та утримувати її до отримання звукового сигналу. Світло діод 1, що миготить (жиро- вий фільтр) чи 2 (вугільний фільтр) перест

ане миготіти. ВИКЛЮЧЕННЯ ЕЛЕКТРОНІКИ Натиснути на 3 секунди на кнопку, виключи- ться командна електроніка ковпака. Ця операцію може бути корисною під час чистки виробу. Для того, щоб знову підключити електроні- ку, досить повторити дію. У випадку аномалій функціонування перш ніж звернутися до центру технічного обслуговування відключити на 5 сек. виріб від електромережі , витягаючи вилку і потім знову вимкнути її. Якщо аномалія функціонування не зникне звернутися до центру техобслуговування.97

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ

Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ! Фільтр затримки жирів Мал. 11 Затримує жировi сполучення, що виникають під час приготування їжі. Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом. При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним

Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру. Вугільний фільтр (тільки в режимі рециркуляції) Мал. 12 Вбирає неприємні запахи кухні. Перевірка вугільного фільтру на насичення проводиться після більш менш довгого періоду використання в залежності від типу кухні і регулярності очистки фільтру жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири місяці. НЕ підлягає миттю чи поновленню. Круглий вугільний фільтр Прикласти фільтри по обидві сторони для покриття захисних ришіток ротора двигуна, після чого повернути фільтр за годинниковою стрілкою. Для знаття - повернути фільтр проти годинникової стрілки. Заміна Ламп Мал. 10 Відключити прилад від електромережі. Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи. Замінити пошкоджену лампочку на нову такого ж типу, як зазначено на етикетці, або поруч з лампочкою на витяжці.

1. Вийміть захисний елемент за допомогою невеликої

викрутки або подібного інструменту.

2. Замінити пошкоджену лампочку іншою лампочкою LED

галогенкою, з такими самими характеристиками що вказані на етикетці характеристик або поблизу

Лампочка LED:Щодо їх заміни звертайтеся до служби технічного обслуговування. Галогенна лампочка: 12V - 20W макс - G4 (намагаючись не доторкатися руками).

3. Закрийте плафон (кріплення засувкою).

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися
