HASZNÁLATI ÚTMUTATÓ AC2951 IFM

Használati útmutató

Passzív tápfeszültség-elosztó /teljesítményosztó

Process
Line

AC295x

Tartalomjegyzék

1 Bevezető.... 3

1.1 Alkalmazott szimbólumok 3
1.2 Alkalmazott figyelmeztetések 3

2 Biztonsági utasítások 4

3 Rendeltetésszerű használat 5

3.1 Biztonsági szimbólum az eszközön.... 5

4 Összeszerelés 6

4.1 Az eszköz beszerelése 6

5 Elektromos csatlakoztatás. 7

5.1 UL alkalmazás 7
5.2 Csatlakozókiosztás 7
5.3 feszültségbetáplálás / biztosíték 8

6 Kezelő- és kijelző elemek 9
7 Méretrajz.... 10
8 Karbantartás, javítás és hulladékkezelés 11

1 Bevezető

Útmutató, műszaki adatok, engedélyek, tartozékok és további információk az eszközön / csomagoláson található QR-kóddal vagy az www.ifm.com. weboldalon találhatók.

1.1 Alkalmazott szimbólumok

√ Előfeltétel
Kezelési utasítás
▷ Reakció, eredmény

[...] Nyomógombok, kapcsolók vagy kijelzők megnevezése

→ Kereszthivatkozás

Fontos megjegyzés

Figyelmen kívül hagyása hibás működést vagy üzemzavart okozhat

Információ

Kiegészítő tudnivaló

1.2 Alkalmazott figyelmeztetések

FIGYELEM

Figyelmeztetés dologi károk elkerülésére.

VIGYÁZAT

Figyelmeztetés személyi sérülések elkerülésére

▷ Könnyű reverzibilis sérülés veszélye áll fenn.

FIGYELMEZTETÉS

Figyelmeztetés súlyos személyi sérülések elkerülésére

▷ Halál vagy súlyos irreverzibilis sérülések veszélye áll fenn.

2 Biztonsági utasítások

- A leírt eszköz egy rendszer részeként kerül beépítésre.

– Ennek a rendszernek a biztonságáért a készítő felelős.

A rendszer készítője köteles kockázati értékelést végezni, és ebből a törvényi és normatív követelményeknek megfelelő dokumentációt készíteni, melyet a rendszer üzemeltetője és felhasználója számára mellékelnie kell. Ennek minden szükséges információt és biztonsági előírást tartalmaznia kell az üzemeltető, felhasználó és a rendszer készítője által meghatalmazott szerviz személyzet számára.

• A termék üzembe helyezése előtt olvassa el ezt az útmutatót, és a használat teljes időtartamára őrizze meg.
• A termék korlátozás nélkül használható a megnevezett alkalmazásokban és környezeti körülmények között.
• A termék csak rendeltetésszerűen használható (→ Rendeltetésszerű használat).
• Az alkalmazási előírások vagy műszaki adatok figyelmen kívül hagyása dologi kárt és / vagy személyi sérülést okozhat.
• Az eszköz hibás működése esetén lépjen kapcsolatba a gyártóval. Tilos a készüléken bármilyen beavatkozást végezni.
• A termék beépítését, elektromos bekötését, üzembe helyezését, programozását, konfigurálását, üzemeltetését, karbantartását csak az adott tevékenységre kiképzett, felhatalmazott szakember végezheti.
  • Védje az eszközöket, a csatlakozókat és a vezetékeket a sérüléstől.
• A sérült eszközöket cserélje ki, ellenkező esetben a műszaki adatok és a biztonság kárt szenved.

3 Rendeltetésszerű használat

A passzív Process
Line tápfeszültség-elosztó modul az IO-Link masterek vagy AS-i modulok és intelligens érzékelők / működtetők ellátására szolgál.

Minden tápcsatlakozó (AS-i működés: AS-i / AUX; IO-Link működés: US / UA) rendelkezik túláram érzékeléssel (nincs lekapcsolás).

• AC2950: 4 portos tápfeszültség-elosztó /teljesítményosztó
• AC2951: 8 portos tápfeszültség-elosztó /teljesítményosztó

Az eszközt kapcsolószekrény nélküli (belső területen) élelmiszeripari alkalmazásra tervezték. A tápfeszültség-elosztó /teljesítményosztó impedanciája megfelel egy szabványos slave-impedanciájának az AS-i hálózatban.

▶ Az eszközt csak a műszaki adatok határain belül használja.

3.1 Biztonsági szimbólum az eszközön

Biztonsági szimbólum az eszközön:

▶ Az eszköz biztonságos működéséhez tartsa be a működési leírást.

4 Összeszerelés

4.1 Az eszköz beszerelése

▶ Összeszereléshez válassza le a berendezést az áramellátásról.
▶ Az összeszereléshez sík felületet válasszon.

▶ Rögzítse az eszközt a szerelőfelületre 2 db M5 szerelőcsavarral és alátéttel, a maximális meghúzási nyomaték 1,8 Nm.

5 Elektromos csatlakoztatás

Az eszközt csak villamos szakember telepítheti.

Tartsa be az elektromos berendezések létesítésére vonatkozó hazai és nemzetközi előírásokat.

Válassza le a tápellátást.

Feszültségellátás SELV / PELV szerint.

A teljes rendszer IP-védettsége az egyes eszközök, a felhasznált összekötő elemek és a hozzájuk tartozó zárókupakok védettségétől függ.

Az eszköz M12-es csatlakozóelemei megfelelnek az EN61076-2-101 szabvány tömítettségre vonatkozó követelményeinek. A védettség betartása érdekében kizárólag ennek a szabványnak megfelelő tanúsítványú kábelt használjon. A rendszer készítője a maga konfekcionálta kábeleknél köteles a tömítettséget biztosítani.

• Ajánlott maximális vezetékhossz: 5 m (AS-i működés)
• Ajánlott maximális vezetékhossz: 20 m (IO-Link működés)

Rögzítse a kábelt 0,6...0,8 Nm meghúzási nyomatékkal, vegye figyelembe a kábel gyártójának utasításait.

▶ A csavarozást a kábel gyártójának útmutatása szerint végezze, a maximális meghúzási nyomaték 0,8 Nm lehet.
▶ Az összeszerelésnél az M12-es csatlakozót függőlegesen tegye, hogy az hollandi anya ne rongálhassa meg a menetet.
▶ A szerelési pontok és az M12-es csatlakozások nem megengedett terhelésének elkerülése érdekében a szerelési körülményektől függően használjon kábelrögzítőt.
▶ Ügyeljen a megfelelő illeszkedésre és az M12-es csatlakozó részek helyes összeszerelésére. Ha ezt figyelmen kívül hagyja, a megfelelő védettség nem garantálható.
▶ A csatlakoztatáshoz az alkalmazás követelményeinek megfelelően legalább IP 65 / IP 66 / IP 67 / IP 69K védettségű M12-es dugaljakat használjon.
▶ Használjon aranyozott érintkezőjű M12-es dugót.
▶ A nem használt aljzatokat zárókupakkal lássa el, meghúzási nyomaték 0,6...0,8 Nm Az IP69K-nak megfelelő rozsdamentes acél zárókupakot használjon.

20 m-nél nagyobb vezetékhossznál (IO-Link működés) vegye figyelembe a feszültségesést és a szükséges minimális 20 V tápfeszültséget.

5.1 UL alkalmazás

Az eszközcsatlakozáshoz csak CYJV vagy PVVA kategóriájú UL tanúsítványú, legalább 80°C hőmérsékletű (75°C max. 40°C környezeti hőmérsékletnél) kábelt használjon.

5.2 Csatlakozókiosztás

Feszültségellátás Power IN 0(feszültség bemenet)

IO-Link működés	M12-es dugós csatlakozó(4 pólusú A-kódolású )	AS-i működés
1: + 24 V DC (US)		1: AS-i +
2: GND (UA)		2: AUX -
3: GND (US)		3: AS-i -
4: + 24 V DC (UA)		4: AUX +

Feszültségellátás Power OUT 1...4 (AC2950) / 1...8 (AC2951) (feszültség kimenet)

IO-Link működés	M12-aljzat(4-/5 pólusú, A-kódolt)	AS-i működés
1: + 24 V DC (US)		1: AS-i +
2: GND (UA)		2: AUX -
3: GND (US)		3: AS-i -
4: + 24 V DC (UA)		4: AUX +
5: nincs csatlakoztatva		5: nincs csatlakoztatva

5.3 feszültségbetáplálás / biztosíték

Ügyeljen az M12-es csatlakozások maximális áramterhelhetőségére (→ műszaki adatok).

FIGYELEM

Nincs eszközön belüli áramkorlátozás.

▷ Az M12-es dugaszoló csatlakozók túlterhelésekor (túláram) az eszköz sérülhet vagy égés veszélye áll fenn.
▷ Minden tápellátó csatlakozást AS-i + / AUX + (AS-i működés) ill. + 24 V DC (US) / + 24 V DC (UA) (IO-Link működés) külső intézkedésekkel kell a műszaki adatok (áramfelvétel) értékeire korlátozni.
▶ Az eszköz védett.

6 Kezelő- és kijelző elemek

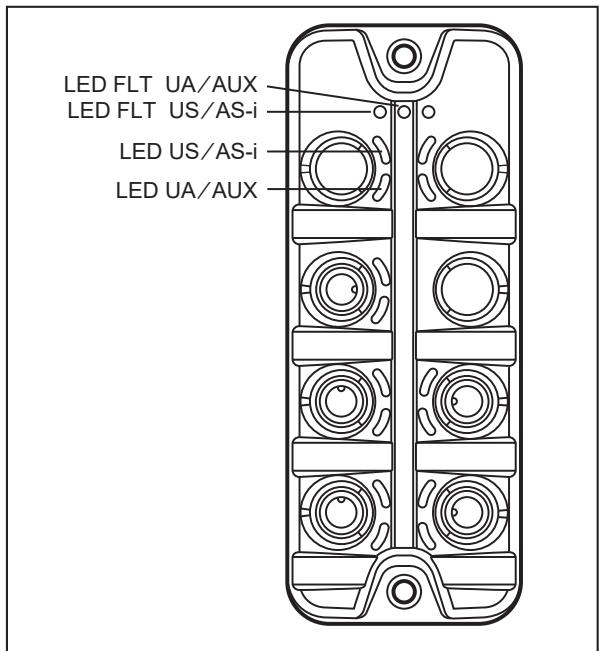

Ábr. 1: LED kiosztás

LED US / AS-i zöld:	US / AS-i feszültségellátás o.k.
LED UA / AUX zöld:	UA / AUX feszültségellátás o.k.
LED FLT US / AS-i pirosan villog:	US / AS-i feszültség kimenet túlterhelt (túláramot észlel)
LED FLT UA / AUX pirosan villog:	UA / AUX feszültség kimenet túlterhelt (túláramot észlel)

7 Méretrajz

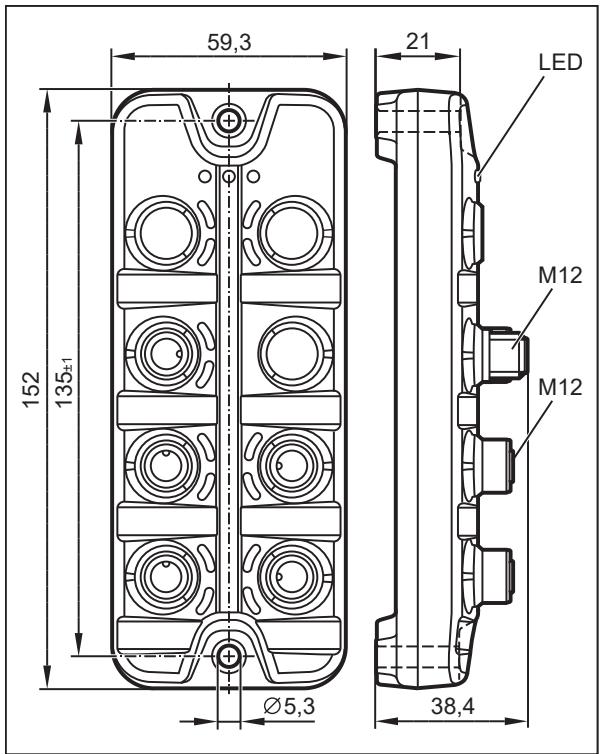

Ábr. 2: AC2950: 4 portos tápfeszültség-elosztó /teljesítményosztó

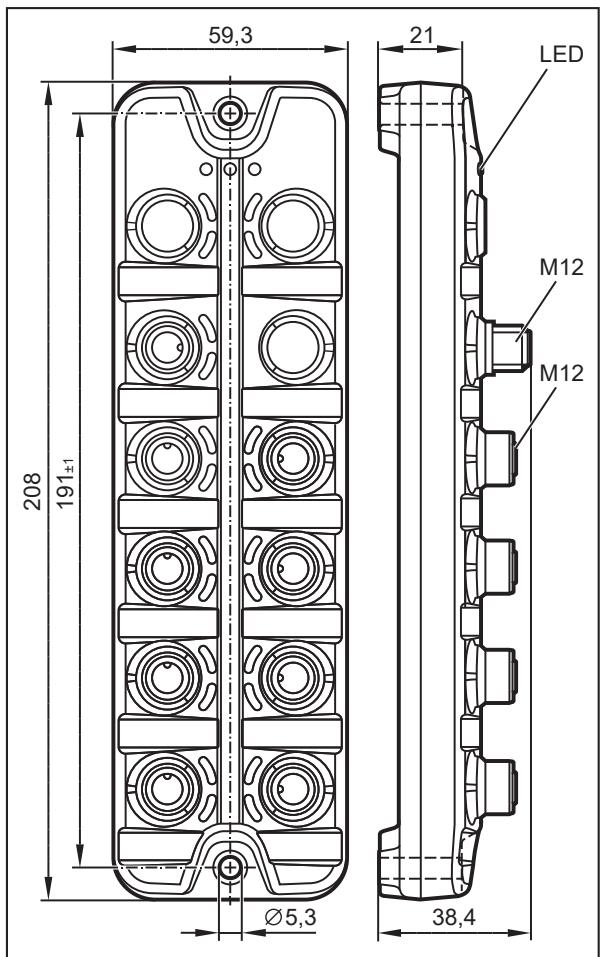

Ábr. 3: AC2951: 8 portos tápfeszültség-elosztó /teljesítményosztó

8 Karbantartás, javítás és hulladékkezelés

A készülék működésenem igényel karbantartást.

A készüléket csak a gyártó javíthatja.

▶ A készüléket a használat befejezése után az érvényes nemzeti előírásoknak megfelelően ártalmatlanítsa.

Tisztítás:

▶ Válassza le az eszközt a tápfeszültségről.

▶ Szennyeződéseket egy puha, vegyi anyagot nem tartalmazó, száraz mikroszálas törlőkendővel távolítsa el.
