Termék típusa	Szinkron generátor
Márka	Einhell
Modell	TCPG 25E2
Súly	38 kg
Üzemanyag	Ólommentes benzin (E10)
Folyamatos teljesítmény (S1)	2100 W / 230 V
Maximális teljesítmény (S2 5 perc)	2300 W / 230 V
Maximális teljesítmény (2 perc)	2400 W / 230 V
Névleges feszültség	2 x 230 V~
Névleges áram	9,1 A
Frekvencia	50 Hz
Motor típusa	Léghűtéses négyütemű
Lökettérfogat	212 cm³
Maximális motorteljesítmény	4,15 kW / 5,6 LE
Tartálykapacitás	15 L
Motorolaj	Kb. 0,6 L
Fogyasztás (2/3 terhelés)	Kb. 1,2 L/h
Hangnyomásszint	70,7 dB(A)
Hangteljesítményszint	96 dB(A)
Védelmi osztály	IP 23M
Gyújtógyertya típusa	LD F7RTC
Fő funkciók	2 db 230 V-os aljzat, túlterhelésvédelem, olajhiány-leállítás, voltmérő, földelés
Karbantartás és tisztítás	Légszűrő, gyújtógyertya tisztítása, olajcsere
Biztonság	Olajszint-érzékelő, túlterhelésvédelem, földelés
Általános információk	24 hónap garancia, súly 38 kg

Gyakran ismételt kérdések - TCPG 25E2 EINHELL

Milyen üzemanyagot használjak?

Használjon normál ólommentes benzint (E10). Ne használjon olaj-benzin keveréket.

Milyen motorolaj ajánlott?

SAE 10W-30 vagy hasonló minőségű négyütemű motorolaj, kb. 0,6 L.

Hogyan indítsam el a generátort?

Nyissa ki a benzincsapot, kapcsolja az ON állásba a kapcsolót, zárja el a szívótorlót, majd működtesse a visszahúzó indítót. Indítás után nyissa ki a szívótorlót.

Csatlakoztathatom a generátort a háztartási hálózatra?

Nem, soha ne csatlakoztassa a generátort háztartási konnektorba. Károsodás és biztonsági kockázat.

Mekkora teljesítményt használhatok folyamatosan?

A folyamatos teljesítmény (S1) 2100 W. Rövid idejű használat (S2 5 perc) esetén akár 2300 W.

Hogyan karbantartsam a légszűrőt?

Rendszeresen tisztítsa a légszűrőt. Nyissa ki a kapcsokat, vegye ki a szűrőt, kopogtassa ki vagy mossa le szappanos vízben, szárítsa meg, majd szerelje vissza.

Mit tegyek túlterhelés esetén?

A túlterhelésvédelem lekapcsolja az aljzatokat. Csökkentse a terhelést vagy csatlakoztasson le készülékeket, majd kapcsolja vissza a megszakítót.

Hogyan cseréljem a motorolajat?

Melegítse fel a motort, döntse meg a generátort, nyissa ki a leeresztő csavart, engedje le a használt olajat egy megfelelő edénybe, majd zárja vissza és töltse fel új olajjal.

A generátor nem indul, mit ellenőrizzek?

Ellenőrizze az olajszintet (olajhiány-érzékelő), a nyitott benzincsapot, a tiszta gyújtógyertyát és a légszűrőt.

Használhatom a generátort esőben?

Nem, soha ne használja a generátort esőben vagy hóban. Védje a nedvességtől.

HASZNÁLATI ÚTMUTATÓ TCPG 25E2 EINHELL

H Eredeti használati utasítás Áramfejlesztő

RO Instructiuni de utilizare originale Generator de curent

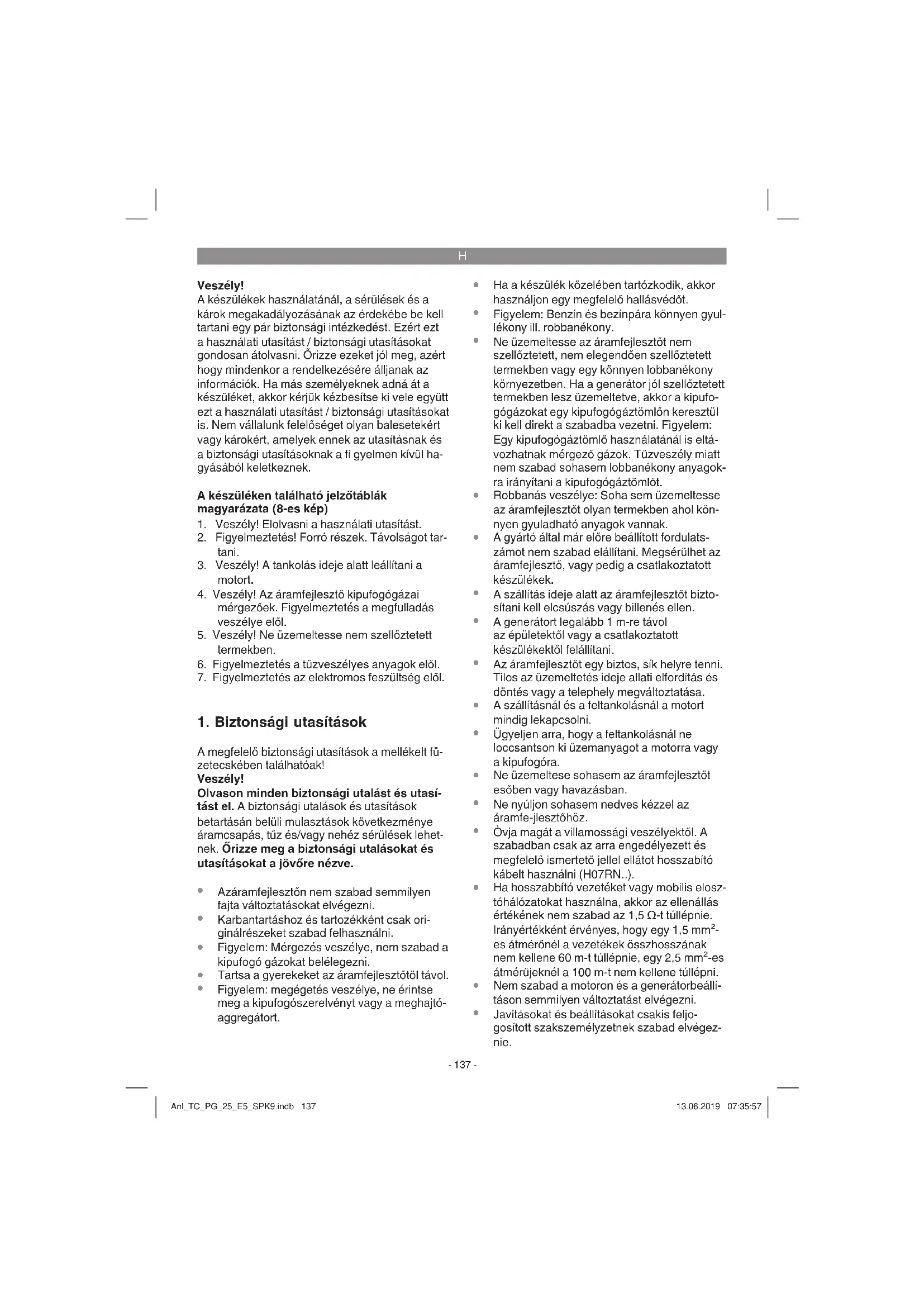

A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül hagyásából keletkeznek.

A készüléken található jelzőtáblák magyarázata (8-es kép)

1. Veszély! Elolvasni a használati utasítást.
2. Figyelmeztetés! Forró részek. Távolságot tartani.
3. Veszély! A tankolás ideje alatt leállítani a motort.
4. Veszély! Az áramfejlesztő kipufogógázai mérgezőek. Figyelmeztetés a megfulladás veszélye elől.
5. Veszély! Ne üzemeltesse nem szellöztetett termekben.
6. Figyelmeztetés a tüzveszélyes anyagok elől.
7. Figyelmeztetés az elektromos feszültség elől.

1. Biztonsági utasítások

A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak! Veszély!

Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tüz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.

• Azáramfejlesztön nem szabad semmilyen fajta változtatásokat elvégezni.
• Karbantartáshoz és tartozékként csak originálrészeket szabad felhasználni.
• Figyelem: Mérgezés veszélye, nem szabad a kipufogó gázokat belélegezni.
  • Tartsa a gyerekeket az áramfejlesztötöl távol.

• Figyelem: megégetés veszélye, ne érintse meg a kipufogószerelvényt vagy a meghajtó-aggregátort.

• Ha a készülék közelében tartózkodik, akkor használjon egy megfelelő hallásvédöt.

• Figyelem: Benzín és bezínpára könnyen gyul- lékony ill. robbanékony.
• Ne üzemeltesse az áramfejlesztőt nem szellőztetett, nem elegendően szellőztetett termekben vagy egy könnyen lobbanékony környezetben. Ha a generátor jól szellőztetett termekben lesz üzemeltetve, akkor a kipufogógázokat egy kipufogógáztömlőn keresztül ki kell direkt a szabadba vezetni. Figyelem: Egy kipufogógáztömlő használatánál is eltávozhatnak mérgező gázok. Tüzveszély miatt nem szabad sohasem lobbanékony anyagokra irányítani a kipufogógáztömlőt.
• Robbanás veszélye: Soha sem üzemeltesse az áramfejlesztőt olyan termekben ahol könnyen gyuladható anyagok vannak.
• A gyártó által már előre beállított fordulatszámot nem szabad elállítani. Megsérülhet az áramfejlesztő, vagy pedig a csatlakoztatott készülékek.
  A szállítás ideje alatt az áramfejlesztőt biztosítani kell elcsúszás vagy billenés ellen.
• A generátort legalább 1 m-re távol az épületektöl vagy a csatlakoztatott készülékektöl felállítani.
• Az áramfejlesztőt egy biztos, sík helyre tenni. Tilos az üzemeltetés ideje allati elfordítás és döntés vagy a telephely megváltoztatása.
• A szállításnál és a feltankolásnál a motort mindig lekapcsolni.
• Ügyeljen arra, hogy a feltankolásnál ne loccsantson ki üzemanyagot a motorra vagy a kipufogóra.
• Ne üzemeltese sohasem az áramfejlesztöt esőben vagy havazásban.
• Ne nyúljon sohasem nedves kézzel az áramfe-jlesztőhöz.
• Óvja magát a villamossági veszélyektől. A szabadban csak az arra engedélyezett és megfelelő ismertető jellel ellátot hosszabító kábelt használni (H07RN..).
• Ha hosszabbító vezetéket vagy mobilis elosztóhálózatokat használna, akkor az ellenállás értékének nem szabad az 1,5 Ω-t túllépnie. Irányértékként érvényes, hogy egy 1,5 mm²-es átmérőnél a vezetékek összhosszának nem kellene 60 m-t túllépnie, egy 2,5 mm²-es átmérűjeknél a 100 m-t nem kellene túllépni.
• Nem szabad a motoron és a generátorbeállításon semmilyen változtatást elvégezni.
• Javitásokat és beállításokat csakis feljogosított szakszemélyzetnek szabad elvégeznie.

H

• Ne tankolja fel illetve ürítse ki a tartályt, nyílt fényforrások, tüz vagy szikrahullás melett. Ne dohányozzon!
• Ne érintse meg a mozgásban levő mechanikus részeket vagy a forró részeket. Ne távolítsa el a védőburkolatokat.
• Nem szabad kintenni a készülékeket nedvességnek vagy pornak Az engedélyezett környezethőmérséklet -10 -töl +40°-ig, max. tengerszint feletti magasság 1000 m, rel. légnedvesség: 90 % (nem-kondenzálódó)
• A generátor egy belső égésű motor által van meghajtva, amely a kipufogócső terén (a dugaszoló aljzatokkal szemben levő oldalon) és a kipufogó kiáramlásánál hőséget hoz létre. Kerülje ezeknek a felületeknek a közelségét a bör megégetésének veszélye miatt.
• Az üzemanyag az lobbanékony és könnyen gyullékony. Ne töltse fel az üzem ideje alatt.
  A löketdugattyús - belső égésű motor egyes részei forróak és megégetéseket okozhatnak. Figyelembe kell venni az áramfejlesztő aggregátumon levő figyelmeztető utasításokat.
• Ha szellöztetett termekben van felszerelve, akkor be kell tartani a tüz és a robbanás elöli védelemmel kapcsolatos kiegészítő követelményeket.
• Használat előtt le kellene ellenőrizni az áramfejlesztő aggregátumot és annak az elektromos felszerelését (beleértve a vezetékeket és a dugasz csatlakozókat is), azért hogy biztosítsa, hogy nem defektes.
• Nem szabad az áramfejlesztő aggregátumot más árramforrásokra mint például az energiaellátási vállalatok áramellátására rácsatlakoztatni. Különleges esetekben, ahol a fennálló elektromos szisztémákon egy rezerva csatlakozás van előlátva, ott ezt csak egy kvalifikált villanyszerelőnek szabad elvégeznie, aki az üzemeltetett felszerelés, amely a nyilvános áramhálózatot használja, és az áramfejlesztő aggregátum üzeme közötti külömbségeket figyelembe veszi. Az ISO 8528-nak ez a része szerint meg kell az üzemeltetési útmutatóban a külömbségeket adni.
• Magas mechanikus megterhelések következtében csak strapabíró gumitömlővezetékeket (az IEC 60245-4 szerint) vagy egyenértékű felszerelést kellene használni.

• Figyelmeztetés! Tartsa magát az elektromos biztonsági előírásokhoz, amelyek arra a helyre érvényesek, ahol az áramfejlesztő aggregátumok használja.

• Figyelmeztetés! Vegye figyelembe egy szerelvénynek az áramfejlesztő aggregátum általi újboli ellátása esetébeni követelményeket és óvintézkedéseket, ennek a szerelvénynek a védőintézkedéseitöl és az alkalmazható irányvonalaktol függően.

• Az ármfejlesztő aggregátumokat csak a névleges teljesítményekig kellene a névlegeskörnyezeti feltételek melett használni. Ha az áramfejlesztő aggregátum használata olyan feltételknél történik, amelyek nem felelnek meg az ISO 8528-8 szerinti vonatkoztatási feltételeknek és ha a motor vagy a generátor lehülése csökkentve van, mint például a korlátozott körökön belüli üzemeltetés eredményeként, akkor szükséges a teljesítmény csökkentése. Rendelkezésre kellene bocsájtani információkat, azért hogy a használó informálva legyen a magasabb hőmérséklet, felállítási magasság és légnedvesség következményeként szükséges teljesítménycsökkentéssel összehasonlítva az összehasonlítási feltételekkel.
• A technikai adatoknál a hangteljesítménymérték (LWA) és a hangnyomásmérték (LWM) alatt megadott értékek, emissziós szintet jelentenek és nem okvetlenül biztos munkahelyi szintet. Mivel az emissziós- és imisszió szint között egy összefüggés áll fenn, ezért ezt nem lehet megbízhatóan az esetleg szükséges kiegészítő óvóintézkedések meghatorázására felhasználni. A munkaerő aktuális imisszió szintjét befolyásoló tényezők magukba foglalják a munkaterem tulajdonságát, más zajforrásokat, stb. mint például a gépek számát és más szomszédos lefolyásokat valamint az időtartamot, amig a kezelő zajnak van kitéve. Ugyszintén eltérhet országról országra az engedélyezett imisszió szint. Mégis megadja ez az információ a gép használójának a lehetőséget a rizikó és a veszélyeztetés felbecsülésének az elvégzését.
• Ne használjon olyan elektromos üzemszereket (hosszabbítókábelt és dugaszolócsatlakozásokat), amelyek hibásak. A villamos vezetékeknek és a csatlakoztatott készülékeknek egy kifogástalan állapotban kell lenniük.
• Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége egyezik az áramfejlesztő kimeneteli feszült-ségével.
• Ne kapcsolja sohasem össze az áramfejleszöt a villamos hálózattal (dugaszo-ló aljzat).

H

• A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani.
  A szennyezett karbantartási anyagot és azüze-manyagokat le kell adni az erre elörelátott gyűjtőhelyen.
• Vezesse a csomagolási anyagot, fémet és müanyagokat az újrahasznosításhoz.

2. A készülék leírása és a szállítás terjedelme

2.1 A készülék leírása (képek 1-3)

1 Tank kijelzö
2 Tanksapka
3 2 x 230 V \~ dugaszoló aljzat
4 Földelőcsatlakozás
5 Biztonsági kioldó 230 V
6 Voltméter
7 Olajbetöltő csavar
8 Olajleengedő csavar
9 Olajhiány biztosítás
10 Be-/kikapcsoló
11 Hidegindítókar
12 Reverzáló indítóberendezés
13 Benzíncsap
14 Gyújtógyertyakulcs
15 Olajbetöltő tölcsér

2.2 A szállítás terjedelme

Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket. Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.

Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
Ellenőrizze le, hogy teljes a szállítás terjedelme.
Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra.
- Ha lehetséges, akkor őrizze meg a csomagolást a garanciaidő lejáratának a végéig.

Veszély!

A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!

• Eredeti használati utasítás

3. Rendeltetésszerűi használat

A készülék minden 230V\~ betáplálást alkalmazó felhasználáshoz megfelel. Mindenképpen vegye figyelembe a kiegészítő biztonsági útmutatások korlátozásait. A generátor célja villamos szerszámok, világítótestek elektromos betáplálással való ellátása. Háztartási készülékek esetében a gyártó adatai szerint ellenőrizze az alkalmasságot. Kérdés esetén forduljon felhatalmazott szakkereskedőhöz.

A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.

H

4. Technikai adatok

Generátor....Szinkron
Védelmi rendszer: IP 23M
Tartósteljesítmény P név (S1): ...... 2100 W/230 V\~
Maximális teljesítmén Pmax (S2 5 perc): ......
2300 W/230 V\~
Maximális teljesítmén P max (2 perc): ...... ....2400 W/230 V\~
Névleges feszültség U: 2 x 230 V\~
Névleges áram I: 9,1 A (230V\~)
Frekvencia F nev : 50 Hz
A hajtómotor szerkezete:...... 4 ütemű léghütéses
Lökettérfogat: 212 cm³
Max. teljesítmény: 4,15 kW / 5,6 PS
Üzemanyag: .Normális benzín ólommentes (E10)
Tartálytartalom: 15 l
Motorolaj: cca. 0,6 l
Fogyasztás 2/3 teherénél: cca. 1,2 l/óra
Tömeg: 38 kg
Hangnyomásmérték L_pA : 70,7 dB(A)
Hangteljesítménymérték L _WA Bizonytalanság K ....
96 dB (A)/2,3 dB(A)
Teljesítménytényező cos φ: 1
Teljesítményosztály: ......G1
Hömerseklet max: 40°C
Max. felállításmagasság (NNf): .....1 000 m
Gyújtógyertya: ....LD F7RTC

Üzemmód S1 (Tartósüzem)

A gépet tartósan lehet a megadott teljesítménnyel üzemeltetni.

Üzemmód S2 (Rövid idejű üzem)

A gépet rövid ideig (5 perc) szabad a megadott teljesítménnyel üzemeltetni. Azután a gépnek egy ideig le kell állnia, azért hogy ne melegedjen fel nem megengedetten (5 perc).

5. Üzembe helyezés előtt

5.1 Villamos biztonság:

A villamos vezetékeknek és a csatlakoztatott készülékeknek egy kifogástalan állapotban kell lenniük.
Csak olyan készülékeket szabad csatlakoztatni, amelyeknek a megadott feszültsége egyezik az áramfejlesztő kimeneteli feszültségével.
- Ne kapcsolja sohasem össze az áramfejleszöt a villamos hálózattal (dugaszoló aljzat).
A fogyasztóhoz vezető vezetékek hosszát lehetőleg röviden kell tartani.

5.2 Környezetvédelm

• A szennyezett karbantartási anyagot és azüze-manyagokat le kell adni az erre elörelátott gyűjtőhelyen.
• Vezesse a csomagolási anyagot, fémet és műanyagokat az újrahasznosításhoz.

5.3 Földelés

A statikai feltöltödések levezetéséhez engedélyezett a gépház földellése. Ehhez egy kábelt az egyik oldalon a generátor (kép 3/4) földelő kapocsával és a másik oldalon egy externi tömeggel (mint például rúdföldeléssel) összekötni.

6. Kezelés

Figyelem! Az első beüzemeltetésnél motorolajat és üzemanyagot kell betölteni.

• Leellenőrizni az üzemanyag állását, esetleg utánna tölteni.
  Gondoskodjon a készülék elegendö levegöztetéséröl
  Győzödjön meg arról, hogy a gyujtókábel rá van erősítve a gyújtógyertyára.
• Azáramfejlesztő közvetlen környezeté megitélni.
  Esetleg leválasztani az áramfejlesztöröl a rákapcsolt elektromos készüléket

H

6.1 Startolni a motort

• Benzincsapot (13) megnyitni; ehhez a csapot lefelé csavarni
  A be-/kikapcsolót (10) az "ON" állásba tenni.
  • A hideginditókart (11) az | ∅ | állásba tenni.
• A reverzálókapcsolóval (12) indítani a motort; ehhez a fogantyút erősen meghúzni. Ha nem indult volna meg a motor, akkor mégegyszer a fogantyúnál fogva meghúzni.
  • A motor stratolása után a hidegindítókart (11) ismét vissza tolni

Figyelem!

A reverzálókapcsoló általi indításkor a hirtelen visszacsapódás által, előidézve a beinduló motor álta, a kezeken sérülések keletkezhetnek. Hordjon az indításhoz védőkesztyüket.

6.2 Az áramfejlesztő terhelése

Rákapcsolni az üzemeltendő készülékeket a 230 V\~dugaszoló aljzatokra (3).

Figyelem: Ezeket a dugaszoló aljzatokat tartósan (S1) 2100W-al és rövid ideig (S2) max. 5 percig 2300W-al vagy max. 2 percig (hideg motornál) 2400W-al szabad megterhelni.

• Azáramfejlesztő a 230 V \~ váltakozó feszültségű készülékekre alkalmas.
  A generátort nem szabad a háztartási há- lózatra kapcsolni, mivel ez károsíthatja a ge- nerátort, illetve a házban levő egyéb villamos készülékeket.

Megjegyzés: Egyes villamos készülékek (moto-ros fűrészek, fűrógépek, stb.) áramfelvétele nehe-zített körülmények között magasabb lehet. Egyes villamos készülékek (pl. televíziók, számítógépek, stb.) generátorról nem működtethetők. Kérdés esetén forduljon a készülék gyártójához.

6.3 Túlterhelés elleni védelem

Az áramfejlesztő túlterhelés elleni védelemmel rendelkezik. Ez túlterhelés esetén lekapcsolja a megfelelő dugaszolóaljzatokat.

Figyelem! Ilyen esetben csökkentse az áramfejlesztöröl levett villamos teljesítményt, vagy távolítsa el a csatlakoztatott, meghibásodott készüléket.

Figyelem! A meghibásodott túlterhelésvédő kapcsolókat csak azonos felépítésű, azonos névleges teljesítményadatokkal rendelkező kapcsolókra szabad lecserélni. Ilyen esetben forduljon az ügyfélszolgálathoz.

6.4 Leállítani a motort

• Mielött leállítaná az áramfejlesztőt hagyja röviden megterhelés nélkül futni, azért hogy az aggregát tudjon „utána hülni”.
  A be-/kikapcsolót (1. ábra / poz. 10) a kulccsal az "OFF" állásba tenni.
  • Lezárni a benzincsapot.

7. Tisztítás, karbantartás, tárolás és pótalkatrészmegrendelés

Minden tisztítási és karbantartási munka előtt leállítani a motort és á gyújtógyertyadugót lehúzni a gyújtógyertyáról.

Utalás! Állítsa azonnal le a készüléket és forduljon a szervízállomásához:

• Szokatlan rezgéseknél vagy zörejeknél.
• Ha a motor túlterheltnek tünik vagy ha gyuj-táshibái vannak

7.1 Tisztítás

• Tartsa a védőberendezéseket, szellőztető nyíllásokat és a gépházat annyira por és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval le vagy pedig fúja ki sürített levegővel, alacsony nyomás alatt.
  Mi azt ajánljuk, hogy a készüléket direkt minden használat után kitisztítani.
• Tisztítsa meg a készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal. Ne használjon tisztító és oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Úgyeljen arra, hogy ne jusson víz a készülék belsejébe.

7.2 Légszűrő

A légszüröt minden 30 üzemóra után meg kellene tisztítani.

• Rendszeresen megtisztítani a légszüröt, ha szükséges kicserélni.
• Nyissa ki mind a két kapocst (ábra 5/A) és távolítsa el a légszűrőfedelet (ábra 5/B).
  • Vegye ki a szüröelemeket (ábra 6/C)

H

• Az elemek tisztításához nem szabad maró hatású tisztítókat vagy benzínt használni
• Az elemeket egy sima felületen történő kiporolás által tisztítani. Erős szennyeződésnél szappanlúggal kimosni, azután tiszta vízzel kiöblíteni és hagyni a levegőn megszáradni.
• Az összeszerlés az ellenkező sorrendben történik.

7.3 Gyújtógyertya

A gyújtógyertyát elősször 10 üzemóra után leellenőrizni szennyeződésekre és tisztítsa ezt adott esetben egy rézdrótos kefével meg. Azután a gyújtógyertyát minden 50 üzemóra után karbantartani.

• A gyújtógyertyadugót egy forgómozgással lehúzni.
• Távolítsa el a mellékelt gyertyakulccsal a gyújtógyertyát (ábra 7/D).
• Az összeszerelés az ellenkező sorrendben törté-nik.

7.4 Olajcsere, lellenőrizni az olajszint (minden használat előtt)

A motorolajcserét az üzemmeleg motornál kellene elvégezni.

• Állítsa le az áramfejlesztő aggregátort egy megfelelő alátétre, enyhén ferdén az olajleengedő csavarhoz.
  • Kinyitni az olajbetöltő csavart
• Megnyitni az olajleengedő csavart és leenge-dni a meleg motorolajat egy felfogó tartályba.
  A fáradt olaj kifolyása után bezárni az olajleengedő csavart és az áramfejlesztőt is-mét egyenesre felállítani.
• Motorolajat az olajmérő pálca felső jelzéséig betölteni.
• Figyelem: Az olajmérő pálcát az olajállás leellenőrzéséhez ne csvarja be, hanem csak dugja be a menetig.
  • A fáradt olajat helyesen kell megsemmisíteni.

7.5 Olajlekapcsolóautómata

Az olajlekapcsolóautómata akkor lép üzembe, ha túl kevés olaj van benne. Ebben az esetben nem lehet indítani a motort vagy rövid idő után automatikusan leáll. Egy indítás csak a motorolaj feltöltése után lehetséges.

7.6 Karbantartás

- A készülék belsejében nem található további karbantartandó rész.

7.7 Tárolás

• Hagyja a motort lehülni (cca. 5 perc).
• Tisztítsa meg a gép külső gépházát.
- Tárolja a gépet egy hideg, száraz helyen és mindenféle gyujtóforrások és gyullékony anyagok hatótávolságán kívül.

7.8 A pótalkatrész megrendelése:

Pótalkatrész megrendésénél a következő adatokat kellene megadni:

• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
- A szükséges pótalkatrész pótalkatrész számát

Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.

8. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a községi önkormányzatnál.

9. Szállítás

• Szállításhoz használja a fogantyút és vezesse azzal az áramfejlesztöt.
• A készüléket csak a szállítási fogantyúnál fogva szállítani.
• Védje a készüléket váratlan ütések ill. vibrációk elől.

H

10. Zavarok elhárítása

Zavar Ok Intézkedések
Nem lehet elindítani a motort	Beugrikazolajlekapcsolóautomatika	Leellenőrizni az olajállást, feltölteni a motorolajat
	Kormozott a gyújtógyertya	Megtisztítani a gyújtógyertyát, ill. kicserélni. Elektródatávolság 0,6 mm
	Nincs üzemanyag	Üzemanyagot utánnatölteni / leellenőriztetni a benzincsapot
Túl kevés vagy hiányzik teljesen a gerátor feszültsége	Defekt a szabályozó vagy a kondenzátor	Felkeresniaszaküzletet
	Kioldódott a túláramvédőkapcsoló	Üzemeltetni a kapcsolót és csökkenteni a fogyasztókat
	Szenyeződött a levegőszűrő	Megtisztítani vagy kicserélni a szűrőt

H

Csak az EU-országoknak

Ne dobja az elektromos szerszámokat a háztartási hulladék közé!

Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.

Recycling-alternatívák a visszaküldési felszólításhoz:

Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítőeszközeit

A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.

Technikai változtatások jogát fenntartva

H

Szervíz-információk

A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kéjrük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Kategória Példa
Gyorsan kopó részek*	gyújtógyertya, légszűrő, benzínszűrő
Fogyóeszköz/ fogyórészek*
Hiányzó részek

* nincs okvetlenül a szállítás terjedelmében!

Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:

• Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
• Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)?
• Az Ön véleménye szerint mi a készülék hibás működése (főtünet)?
  Írja le ezt a hibás működést.

H

Garanciaokmány

Tisztelt Vevő,

termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon a szervizszolgáltatásunkhoz amely ebben a garanciakártyában megadott cím alatt található. Szívesen állunk a rendelkezésére telefonon is, az alul megadott szervizszám alatt. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:

1. Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.

2. A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elháritására vagy a készülék kicserélésére.

Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.

1. A szavatosságunk alol ki vannak véve:

- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.

- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.

- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.

1. A garancia időtartama 24 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.

2. A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavitott vagy egy új készüléket.

Magától érthetődő, hogy a költségek megtérítése ellenében szívesen megjavítsuk azokat a készüléken levő defekteket, amelyek nem esnek a garancia terjedelme alá vagy amelyeket már nem érinti a garancia. Ehhez kérjük a készüléket a szervízcímünkre beküldeni.

Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.

RO

Pericol!
