Termék típusa	Mobil olajradiátor
Márka	Nedis
Modell	HTOI30WT11
Maximális teljesítmény	2500 W
Teljesítmény üzemmódok	3 üzemmód: 1000 W, 1500 W, 2500 W
Tápellátás	220-240 V~, 50/60 Hz
Állítható termosztát	Igen, automatikus leállítás a kívánt hőmérséklet elérésekor
Működési LED jelzőfény	Igen
Túlmelegedés elleni védelem	Igen, beépített termosztáttal
Ajánlott használat	Csak beltéri, jól szigetelt helyiségben vagy alkalmi használatra
Minimális helyiségfelület	5 m²
Biztonsági távolság	Legalább 1 m távolság gyúlékony anyagoktól
Összeszerelés szükséges	Igen, a kerekek és tartók rögzítése
Forgatható kerekek	4 kerék mellékelve
Tisztítás	Húzza ki, várja meg, amíg kihűl, törölje le nedves ruhával
Elérhető alkatrészek	Kerekek, anyák, szerelőcsavarok
Javíthatóság	Nem javítható a felhasználó által, forduljon szakképzett technikushoz
Súly (becsült)	Körülbelül 12-15 kg

Gyakran ismételt kérdések - HTOI30WT11 NEDIS

Hogyan szereljem össze a Nedis HTOI30WT11 radiátor kerekeit?

Helyezze a radiátort fejjel lefelé egy puha felületre. Illessze be az U-csavart a bordák közé, rögzítse a kerék szerelőlemezét, majd húzza meg a szárnyas anyát. Nyomja be a forgatható kereket és rögzítse a süveganyával. Ismételje meg a másik oldalon.

Milyen teljesítmény üzemmódok állnak rendelkezésre?

A HTOI30WT11 három üzemmódot kínál: I (1000 W), II (1500 W) és III (2500 W). Fordítsa el a teljesítmény szabályozó gombot a kívánt üzemmód kiválasztásához.

Hogyan állítsam be a hőmérsékletet a termosztáttal?

Forgassa a termosztát gombját MAX állásba a gyors fűtéshez. Miután elérte a kívánt hőmérsékletet, lassan forgassa a gombot az óramutató járásával ellentétes irányba, amíg a LED jelzőfény ki nem alszik. Ekkor a termosztát fenntartja ezt a hőmérsékletet.

A radiátor zajt ad az első használatkor, ez normális?

Igen, normális, hogy az első használatkor vagy hosszú tétlenség után tágulási vagy olajáramlási hangok hallhatók. Ez nem befolyásolja a biztonságot vagy a teljesítményt.

Milyen biztonsági távolságokat kell betartani?

Tartson legalább 1 méter távolságot a radiátortól minden gyúlékony anyagtól (függönyök, bútorok, ruházat). Soha ne helyezze a radiátort közvetlenül egy konnektor alá.

Használhatom a radiátort a fürdőszobában?

Nem, a radiátor csak beltéri használatra készült, és nem szabad víznek vagy nedvességnek kitenni. Ne használja fürdőszobában, uszoda vagy mosdókagyló közelében.

Hogyan tisztítsam a radiátort?

Húzza ki a radiátort, és hagyja teljesen kihűlni. Törölje le puha, száraz vagy enyhén nedves ruhával. Ne használjon súrolószereket vagy oldószereket. Soha ne merítse a radiátort vízbe.

Mi a teendő olajszivárgás esetén?

Ne használja a radiátort olajszivárgás esetén. Azonnal húzza ki, és forduljon szakképzett műszaki szolgálathoz. Az olajat a helyi előírások szerint külön kell ártalmatlanítani.

Használhatok hosszabbítót a radiátorhoz?

Nem, soha ne használjon hosszabbítót vagy elosztót. Csatlakoztassa a radiátort közvetlenül egy legalább 10 A-es fali aljzathoz. A hosszabbító túlmelegedhet és tüzet okozhat.

Hogyan kapcsoljam ki és tároljam a radiátort?

Forgassa a teljesítmény szabályozó gombot 0 (kikapcsolt) állásba, húzza ki a tápkábelt a fali aljzatból, és hagyja a radiátort kihűlni, mielőtt elteszi. Tárolja száraz, pormentes helyen.

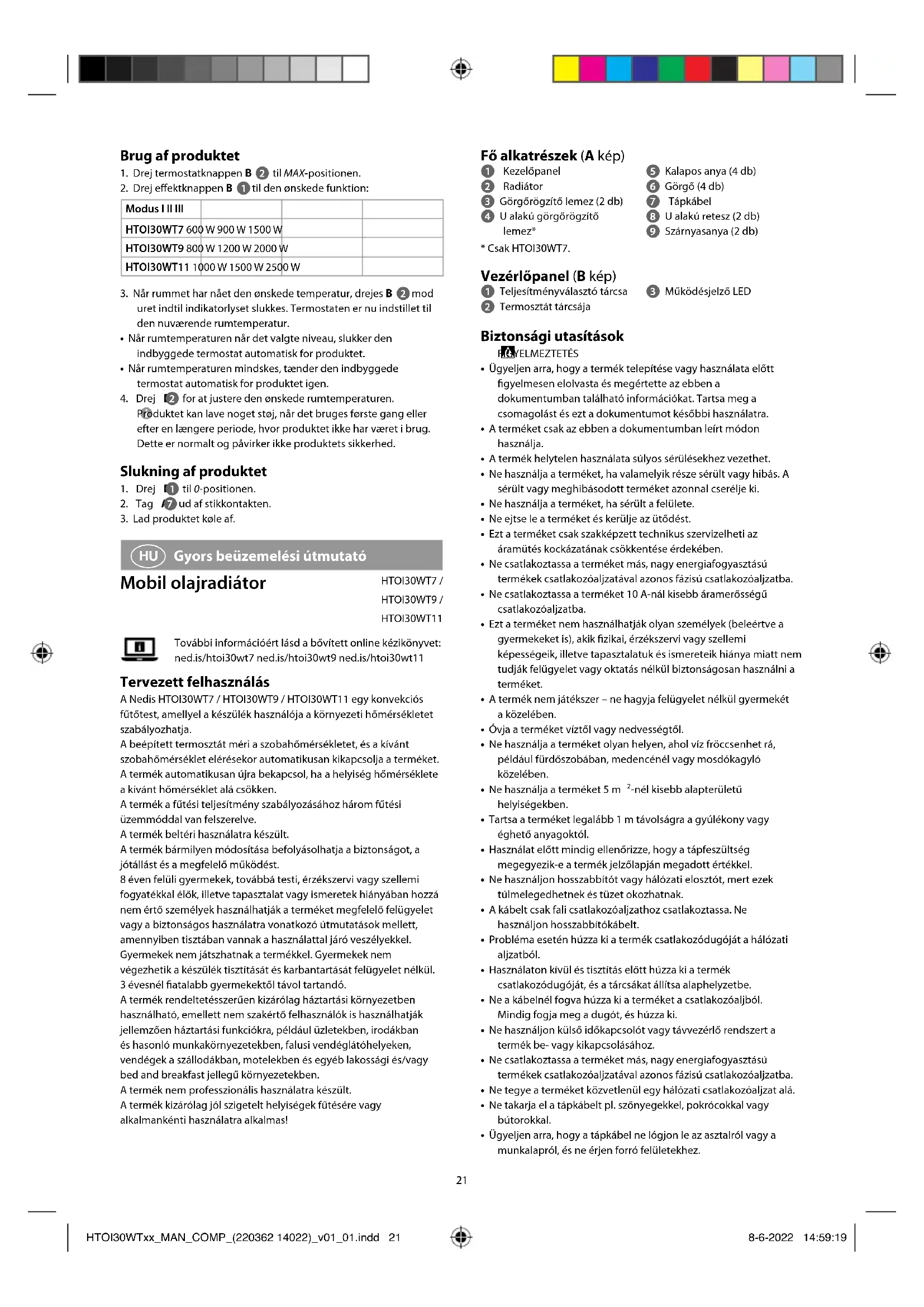

HASZNÁLATI ÚTMUTATÓ HTOI30WT11 NEDIS

Gyors beüzemelési útmutató

Mobil olajradiátor

HTOI30WT7 /

HTOI30WT9 /

HTOI30WT11

További információért lásd a bővített online kézikönyvet: ned.is/htoi30wt7 ned.is/htoi30wt9 ned.is/htoi30wt11

Tervezett felhasználás

A Nedis HTOI30WT7 / HTOI30WT9 / HTOI30WT11 egy konvekciós fütötest, amellyel a készülék használója a környezeti hömérsékletet szabályozhatja.

A beépített termosztát méri a szobahőmérsékletet, és a kívánt szobahőmérséklet elérésekor automatikusan kikapcsolja a terméket. A termék automatikusan újra bekapcsol, ha a helyiség hőmérséklete a kívánt hőmérséklet alá csökken.

A termék a fütési teljesítmény szabályozásához három fütési üzemmóddal van felszerelve.

A termék beltéri használatra készült.

A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.

8 éven felüli gyermekek, továbbá testi, érzékszervi vagy szellemi fogyatékkal élők, illetve tapasztalat vagy ismeretek hiányában hozzá nem értő személyek használhatják a terméket megfelelő felügyelet vagy a biztonságos használatra vonatkozó útmutatások mellett, amennyiben tisztában vannak a használattal járó veszélyekkel. Gyermekek nem játszhatnak a termékkel. Gyermekek nem végezhetik a készülék tisztítását és karbantartását felügyelet nélkül. 3 évesnél fiatalabb gyermekektől távol tartandó.

A termék rendeltetésszerűen kizárólag háztartási környezetben használható, emellett nem szakértő felhasználók is használhatják jellemzően háztartási funkciókra, például üzletekben, irodákban és hasonló munkakörnyezetekben, falusi vendéglátóhelyeken, vendégek a szállodákban, motelekben és egyéb lakossági és/vagy bed and breakfast jellegű környezetekben.

A termék nem professzionális használatra készült.

A termék kizárólag jól szigetelt helyiségek fütésére vagy alkalmankénti használatra alkalmas!

Fő alkatrészek (A kép)

1 Kezelöpanel
2 Radiátor
3 Görgörögzítő lemez (2 db)
4 U alakú görgörögzítő lemez*

* Csak HTOI30WT7.

5 Kalapos anya (4 db)
6 Görgő (4 db)
7 Tápkábel
8 U alakú retesz (2 db)
9 Szárnyasanya (2 db)

Vezérlőpanel (B kép)

1 Teljesítményválasztó tárcsa
2 Termosztát tárcsája

3 Működésjelző LED

Biztonsági utasítások FÍG YELMEZTETÉS

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt figyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.
• A terméket csak az ebben a dokumentumban leírt módon használja.
• A termék helytelen használata súlyos sérülésekhez vezethet.
• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.
• Ne használja a terméket, ha sérült a felülete.
• Ne ejtse le a terméket és kerülje az ütődést.
• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.
• Ne csatlakoztassa a terméket más, nagy energiafogyasztású termékek csatlakozóaljzatával azonos fázisú csatlakozóaljzatba.
• Ne csatlakoztassa a terméket 10 A-nál kisebb áramerősségű csatlakozóaljzatba.
• Ezt a terméket nem használhatják olyan személyek (beleértve a gyermekeket is), akik fizikai, érzékszervi vagy szellemi képességeik, illetve tapasztalatuk és ismereteik hiánya miatt nem tudják felügyelet vagy oktatás nélkül biztonságosan használni a terméket.
• A termék nem játékszer – ne hagyja felügyelet nélkül gyermekét a közelében.
• Óvja a terméket víztől vagy nedvességtől.
• Ne használja a terméket olyan helyen, ahol víz fröccsenhet rá, például fürdőszobában, medencénél vagy mosdókagyló közelében.
• Ne használja a terméket 5 m ^2 -nél kisebb alapterületű helyiségekben.
• Tartsa a terméket legalább 1 m távolságra a gyúlékony vagy éghető anyagoktól.
• Használat előtt mindig ellenőrizze, hogy a tápfeszültség megegyezik-e a termék jelzőlapján megadott értékkel.
• Ne használjon hosszabbítót vagy hálózati elosztót, mert ezek túlmelegedhetnek és tüzet okozhatnak.
• A kábelt csak fali csatlakozóaljzathoz csatlakoztassa. Ne használjon hosszabbítókábelt.
• Problema esetén húzza ki a termék csatlakozódugóját a hálózati aljzatból.
• Használaton kívül és tisztítás előtt húzza ki a termék csatlakozódugóját, és a tárcsákat állítsa alaphelyzetbe.
• Ne a kábelnél fogva húzza ki a terméket a csatlakozóaljból. Mindig fogja meg a dugót, és húzza ki.
• Ne használjon külső időkapcsolót vagy távvezérlő rendszert a termék be- vagy kikapcsolásához.
• Ne csatlakoztassa a terméket más, nagy energiafogyasztású termékek csatlakozóaljzatával azonos fázisú csatlakozóaljzatba.
• Ne tegye a terméket közvetlenül egy hálózati csatlakozóaljzat alá.
• Ne takarja el a tápkábelt pl. szönyegekkel, pokrócokkal vagy bútorokkal.
• Ügyeljen arra, hogy a tápkábel ne lógjon le az asztalról vagy a munkalapról, és ne érjen forró felületekhez.

• Ne hagyja a terméket felügyelet nélkül, ha a termék csatlakoztatva van a hálózati csatlakozóaljzathoz.
• Szerviz elött és alkatrészek cseréjekor szakítsa meg a termék áramellátását.
• Ha a tápkábel sérült, akkor a veszélyek elkerülése érdekében cseréltesse ki a gyártóval, a szervizzel vagy hasonló, képzett személlyel.
• A termék felületei használat közben felforrósodnak. A terméket csak a fogantyúknál érintse meg, nehogy megégesse magát.
• A terméket beltéri használatra tervezték; ne használja kültéren.
• A túlmelegedés elkerülése érdekében ne takarja le a terméket.
• A terméket csak jól szellőző területen használja.
• Ne takarja le a termék levegőbemeneti- és kimeneti nyílásait.
• Használat közben ne engedje, hogy ez a termék függönyökkel, falvédőkkel, ruhákkal, konyharuhákkal vagy más gyúlékony anyagokkal érintkezzen.
• Ne használja a terméket olyan helységben, ahol gyúlékony folyadékokat vagy gázokat használnak, vagy tárolnak.
• Ne próbálja kinyitni vagy javítani a terméket, a vezérlőt vagy a kábelt. A javítást képzett szerelővel végeztesse.
• Az olajat a terméktől elkülönítve ártalmatlanítsa. Ellenőrizze a helyes ártalmatlanításra vonatkozó útmutatásokat a helyi jogszabályokban és előírásokban.
• Ne használja a terméket, ha szivárog belőle az olaj.
• A terméket csak álló helyzetben használja.
• Ne mozgassa a terméket használat közben.

A terméken elhelyezett biztonsági szimbólumok magyarázata

Ikon Leírás

A túlmelegedés elkerülése érdekében ne takarja le a terméket.

A termék összeszerelése (C kép)

1. Távolítsa el az összes csomagolóanyagot.

2. Óvatosan helyezze az A ② részt fejjel lefelé egy puha felületre.

3. Helyezze az U alakú reteszt A 8 az elülső burkolat mögött található első és a második lamella közé.

4. Vezesse át az A 8 rész kampós részét a görgőrögzítő lemez A 3 nyílásán.

5. Vezesse át a szálat A 8 az A 3 részen található másik nyíláson.

6. Csavarja rá a szárnyasanyát A 9 az A 8 részre.

húzza túl szorosra a csavarokat. Ezzel károsíthatja a terméket.

1. Helyezze a görgöt A 6 az A 3 rész furatába.

2. Csavarja rá a kalapos anyát A 5 az A 6 részre.

Az rész esetében ismételje meg a 3-8 lépést a termék másik oldalán lévő utolsó két lamella között.

Az HTOI30WT7 rész egy U alakú görgörögzítő lemezzel A 4 van felszerelve.

Helyezze az A4 részt az elülső burkolat mögött található első és második lamella közé.

Az A 4 rész végeit irányítsa az A 1 rész felé.

A termék beüzemelése

1. Helyezze a terméket stabil és sík felületre.
2. Tekerje el a teljesítményválasztó tárcsát B ① és a termosztát tárcsáját B ② a 0 és a MIN állásba.
3. Csatlakoztassa a hálózati csatlakozódugót A ⑦ egy hálózati csatlakozóaljzatba.

A termék használata

1. Tekerje el a termosztát tárcsáját B 2 a MAX állásba.
2. Tekerje el a teljesítményválasztó tárcsát B 1 a kívánt üzemmódnak megfelelő állásba:

Üzemmód I II III
HTOI30WT7 600 W 900 W 1500 W
HTOI30WT9 800 W 1200 W 2000 W
HTOI30WT11 1000 W 1500 W 2500 W

1. Amikor a helyiség eléri a kívánt hőmérsékletet, tekerje el az B 2 részt az óramutató járásával ellenkező irányba, amíg a jelzőfény ki nem kapcsol. A termosztát most az aktuális szobahőmérsékletre van beállítva.

2. Amikor a helyiség hömérséklete eléri a kiválasztott szintet, a beépített termosztát automatikusan kikapcsolja a terméket.

3. Amikor a helyiség hömérséklete csökken, a beépített termosztát automatikusan visszakapcsolja a terméket.

4. A kívánt szobahömér séklet beállításához tekerje el az B 2 részt. A termék az első használatakor vagy hosszabb használaton kívüli időszak után előfordulhat, hogy zajt kelt. Ez normális jelenség, és nincs hatással a termék biztonságára.

A termék kikapcsolása

1. Tekerje el az B 1 részt a 0 állásba.
2. Húzza ki az A 7 részt a hálózati csatlakozóaljzatból.
3. Hagyja lehülni a terméket.
