Termék típusa	Fatüzelésű kályha
Márka	Wamsler
Modell	Atlas
Névleges teljesítmény	Verziótól függően 6 kW vagy 8 kW
Méretek (M x Sz x Mé)	1044 x 550 x 400 mm (8 kW verzió)
Súly	108 kg (8 kW verzió)
Engedélyezett tüzelőanyagok	Tűzifa (max. 33 cm) és lignitbrikett
Ajánlott fa nedvességtartalom	20% alatt
Energiahatékonyság	Fa: 80,3% ; Lignit: 78,6%
Minimális szükséges huzat	12 Pa
Átlagos füsthőmérséklet	Fa: 295°C ; Lignit: 316°C
Fő anyag	Talkkő, vermikulit
Szabvány	EN 13240
Karbantartás	Üveg tisztítása speciális termékkel, hamuürítés, kéményseprés évente 2 alkalommal
Biztonsági távolságok	Elöl: 80 cm (40 cm védelemmel), hátul: 20 cm, oldalt: 40 cm
Pótalkatrészek	Használjon eredeti Wamsler alkatrészeket
Vermikulitlapok garanciája	6 hónap gyártási hibák ellen

Gyakran ismételt kérdések - Atlas Wamsler

Milyen tüzelőanyagot használjak a Wamsler Atlas kályhában?

A kályha tűzifa (max. 33 cm hosszú) és lignitbrikett elégetésére készült. Soha ne használjon nedves, kezelt fát vagy hulladékot.

Hogyan gyújtsam be helyesen a kályhát?

Nyissa ki az elsődleges levegőbevezetőt, helyezzen papírt vagy gyújtóst, kis fát, majd nagyobb fát. Gyújtsa meg és csukja be az ajtót. Soha ne használjon gyúlékony folyadékot.

Miért piszkolódik gyorsan az üvegem?

Ennek oka lehet a túl nedves fa, az elégtelen égési teljesítmény vagy a rossz huzat. Használjon száraz fát (20% alatti nedvességtartalom) és a begyújtáskor fűtsön erősebben.

Milyen biztonsági távolságokat kell betartani?

A kályha előtt: 80 cm (40 cm hővédő pajzs esetén), hátul: 20 cm, oldalt: 40 cm. Az éghető anyagokat távol kell tartani.

Mit tegyek, ha az első használatkor szagok érződnek?

Ez normális: a festék sül. Szellőztesse ki a helyiséget és először csökkentett teljesítményen fűtsön néhány óráig, majd teljes teljesítményen.

Hogyan tisztítsam a kályha üvegét?

Használjon speciális kályhaüveg tisztítószert és egy puha ruhát. Kerülje a termék festett részekre fröccsentését. Csak az üveg belsejét tisztítsa.

Miért fűt keveset a kályha a tűz ellenére?

Ellenőrizze a kémény huzatát (minimum 12 Pa). Győződjön meg arról, hogy a fa száraz, a levegőbevezető nyitva van, és a cső nem eldugult.

Milyen gyakran kell kéményt seperni?

A kéményseprést évente legalább kétszer kell elvégeztetni szakemberrel. A rendszeres karbantartás biztosítja a biztonságot és a teljesítményt.

Hol találok pótalkatrészt az Atlas kályhámhoz?

Rendeljen eredeti Wamsler alkatrészeket a forgalmazójától. Adja meg a típusszámot, a referenciaszámot és a sorozatszámot, amelyek az adattáblán találhatók.

Milyen garancia vonatkozik a Wamsler Atlas kályhára?

A kályha a hatályos jogszabályok szerint garantált. A vermikulitlapok (kopó alkatrészek) 6 hónap garanciával rendelkeznek a gyártási hibákra.

HASZNÁLATI ÚTMUTATÓ Atlas Wamsler

HU Kandalló használati útmutató

Die technische Spezifikation des geprüften Musters A vizsgált minta főbb müszaki jellemzői:

Geprüfter Typ:	Beta 10180 - 10189 / Béta (Raümheizer)
Vizsgált típus:	Béta 10180 - 10189 / Béta (Helyiség fütő)

Abgasstutzen:	150 mm
Füstcső csatlakozás:

Raumheizvermögen m3:	Zeitbrand: 182/105/71 nach DIN 18893(günstigen/ weniger günstigen/ ungünstig)
Fütésre ajánlott légköbméter:	Szakaszos üzem: 182/105/71 DIN 18893 szerint(kedvező/ kevésbé kedvező/ kedvezötlen hőszigetelési viszonyok)

Abgasmassenstrom:	Holz: 7,9 g/s ; BB7*: 8,6 g/s
Füstgáz térfogatáram:	Fa: 7,9 g/s ; Szén: 8,6 g/s

Abstand zu brennbaren Bauteilen Távolság az éghető anyagoktól

Beigelegten Unterlagen: technische Dokumentation und Zeichnungen A vizsgált mintához becsatolt dokumentációk: műszaki dokumentációk és rajzok

Die ausführliche Beschreibung des Kaminofens enthält die Dokumentation des Herstellers. A kandalló részletes leirását a gyártó dokumentációja tartalmazza.

Die o.g. Feuerstätte hat mit den Prüfbrenstoffen Buchenscheilholz, Braunkohlenbriketts und Profilholz die Anforderungen der DIN EN 13240:2005 erfüllt. A fenti fütökészülék bükk hasábfa, barnaszénbrikett és profilfa vizsgálati tüzelőanyaggal teljesíti az MSZ EN 13240:2005 követelményeit.

R:247497

Seite 2/23

A vizsgált minta föbb müszaki jellemzői:

Geprüfter Typ:	11180 – 11189 (Raumheizer)
Vizsgált típus:	11180 – 11189 (Helyiség fütő)

Névleges teljesítmény:

Füstcső csatlakozás:

Fütésre ajánlott légköbméter: Szakaszos üzem: 115/68/45 DIN 18893 szerint (kedvező/ kevésbé kedvező/ kedvezőtlen hőszigetelési viszonyok)

Füstgáz hömérséklet a füstcsonkban: FA: 268°C ; Szén: 271°C

Füstgáz térfogatáram: Fa: 6,2 g/s ; Szén: 7,2 g/s

Távolság az éghető anyagoktól

hinten/ hátul 20 cm

A vizsgált mintához becsatolt dokumentációk: műszaki dokumentációk és rajzok

A kandalló részletes leírását a gyártó dokumentációja tartalmazza.

A fenti fütőkészülék bükk hasábfa, barnaszénbrikett és profilfa vizsgálati tüzelőanyaggal teljesíti az MSZ EN 13240:2005 követelményeit.

WAMSLER

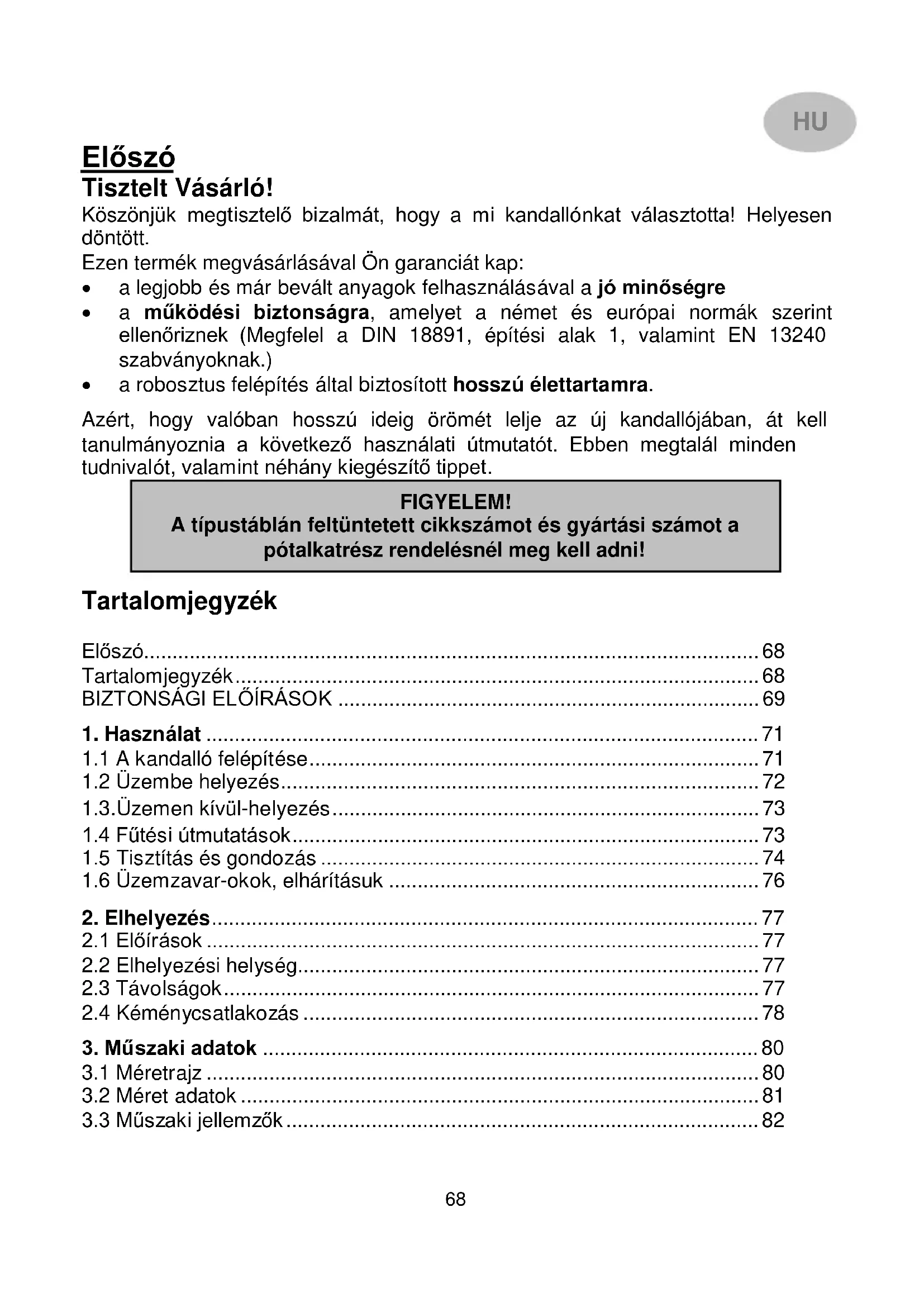

Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.

Ezen termék megvásárlásával Ön garanciát kap:

• a legjobb és már bevált anyagok felhasználásával a jó minőségre
• a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
• a robosztus felépítés által biztosított hosszú élettartamra.

Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.

FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

Tartalomjegyzék

Előszó....68

Tartalomjegyzék....68

BIZTONSÁGI ELŐÍRÁSOK 69

1. Használat ....71

1.1 A kandalló felépítése....71
1.2 Üzembe helyezés....72
1.3.Üzemen kívül-helyezés....73
1.4 Fütési útmutatások....73
1.5 Tisztítás és gondozás 74
1.6 Üzemzavar-okok, elhárításuk 76

1. Elhelyezés....77

2.1 Előírások 77
2.2 Elhelyezési helység....77
2.3 Távolságok....77
2.4 Kéménycsatlakozás 78

1. Műszaki adatok 80

3.1 Méretrajz 80
3.2 Méret adatok 81
3.3 Műszaki jellemzők 82

BIZTONSÁGI ELŐÍRÁSOK

1. A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).

2. A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tűzvédelmi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.

3. Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprótöl tájékoztatni kell.

4. Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.

5. A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.

6. A készülék ajtajainak működés közben mindig zárva kell lenniük.

7. Engedélyezett tüzelőanyagok:

8. természetes faanyag (max. 35 cm hosszúságban)

9. esetlegesen barnaszén-brikett (ld. használati utasítás)

10. Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.

11. Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.

12. Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.

13. A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.

14. A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók.

15. Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.

16. Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).
17. Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.
18. Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
19. Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
20. A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
21. Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
22. A készüléket tilos átalakítani.
23. Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
24. Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.
25. A készülék kicsomagolása után a papír és műanyag alapú csomagolóanyagokat helyezze a szelektív hulladékgyűjtőbe.
26. A készülék elhasználódás utáni megsemmisítése. A készülék veszélyes anyagot nem tartalmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladéklerakó helyre szállítsa el.

1. Használat

1.1 A kandalló felépítése

Tüzelőanyagválasztó Típustábla a hátfalon Füstcsőcsonk Ajtó Ajtó fogantyú Primerlevegő szabályzó Falazat Hamuláda Fatároló

1.2 Üzembe helyezés

Tüzelőanyagok:

A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.

Tüzelőanyag-fajták	Fűtőérték kb. kJ/kg
Barnaszén - brikett	19.500
Keményfa	15.900
Puhafa	11.500

1. táblázat

Levegőszabályozó-beállítás:

A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére (6 ill. 8 kW).

A hôteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.

A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.

Tüzelőanyag		Primerlevegő szabályzó állása		Tüzelőanyag választó állása	Égési idő
		8 kW	6 kW
Felfűtés, begyújtás		IIII	IIII	H	-
Fa	Névleges hőtelj.	II	●●	H ca. 0,75 h
Barna-szén	Névleges hőtelj.	IIII	●●●	K ca. 1 h
Üzemen kívül helyezés		I I K			-

2. táblázat

Töltési mennyiségek:

6 kW:

Hasábfa: max. hossz.: 33 cm, max.: 2 hasáb töltésenként kb. 1,4 kg.

Barnaszén – brikett max: 1,6 kg (2db)

8 kW:

Hasábfa: max. hossz.: 33 cm, max.: 3 hasáb töltésenként kb. 2,1 kg.

Barnaszén – brikett max: 2,2 kg (3db)

TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!

ELSŐ BEGYÚJTÁS

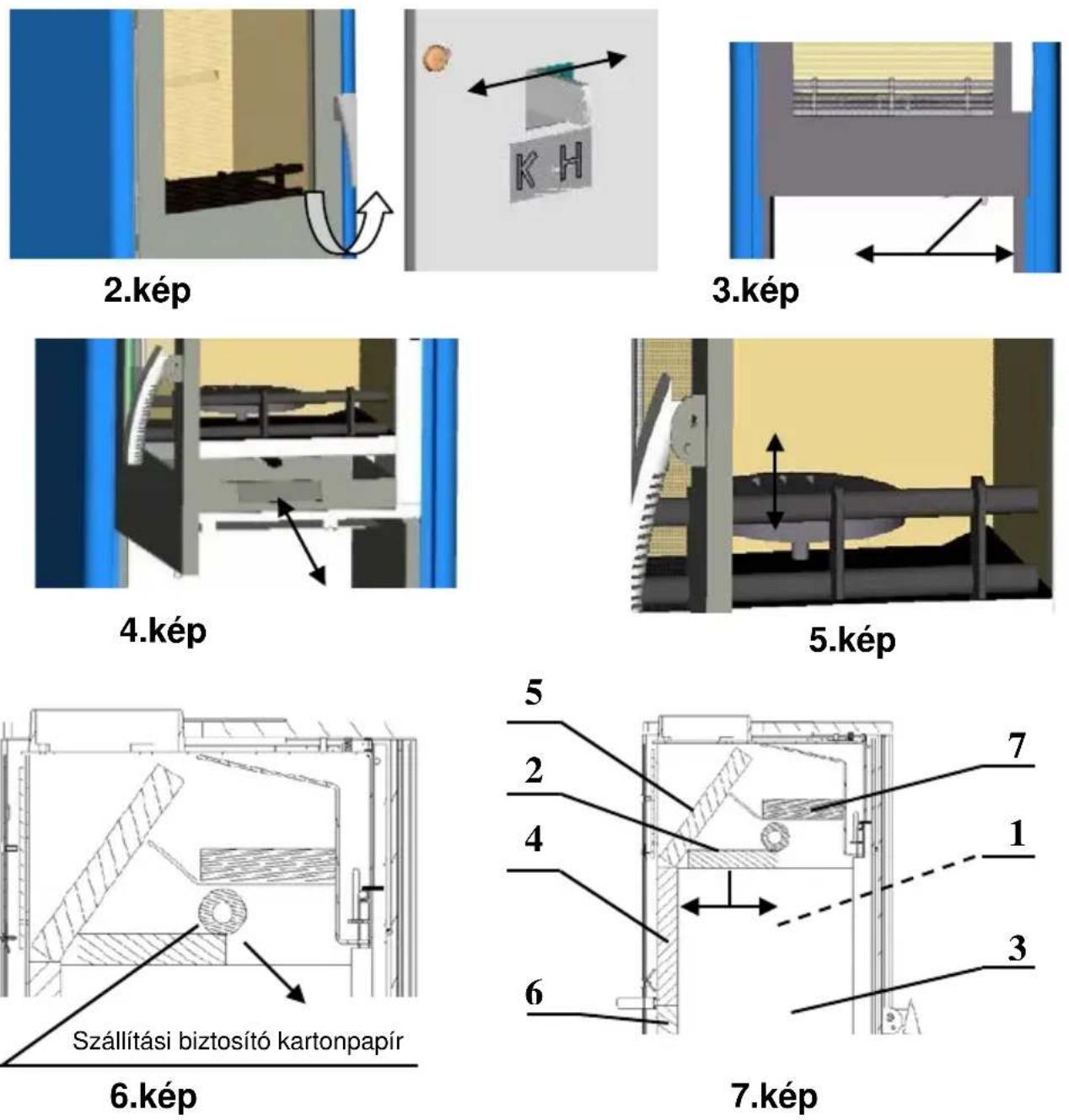

- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani (6. kép).

Figyelem! Az első begyújtásnál füst és kellemetlen szagok képzódhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fütöteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

• Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
• Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
• Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani

1.3 Üzemen kívül-helyezés

• A parazsat elhamvasztani és a kályhát lehűlni hagyni.
  • A tüzteret és a hamuládát kiüríteni!

- Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.

- Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.

1.4 Fűtési útmutatások

A kandallót csak zárt tűztérajtóval szabad üzemeltetni.

A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).

Figyelem!

Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.

A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (4. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.

Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.

1.5 Tisztítás és gondozás

A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (7. kép) előre kell húzni. Ezáltal a füst utak belülröl, vagy ha a füstcsövet eltávolítjuk, akkor felülröl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép).

A rostély hideg állapotban kivehető, tisztítható.

Figyelem!

Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).

Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.

A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.

A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.

A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást.

A kerámia tisztítása:

A szennyeződés és zsiradék szappannal és vízzel távolítható el.

A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz!

Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.

Figyelem!

Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószereket használni!

1.6 Üzemzavar-okok, elhárításuk

Üzemzavar fajtája	Lehetőséges okai: Elhárítás:
Szagképződés:	A felhasznált védőfesték kikeményedése Olajmaradékok kigőzőlgése	A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfűteni.
Túl kevés hő leadás, füstképződés:	Csak jól kiszárított fát alkalmazzunk.	Szakemberrel vizsgáltassa meg a fűteni kívánt helyiség hősszükségletét.
	Túl csekély a kéményhuzat	A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyeljen a tömítetlen kéménytisztító becsatlakozásokra.
	Túl hosszú, vagy tömítetlen füstcső.	Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie.
Üvegkormozódás	Tömítetlenség az ajtóüvegnél	Tömítést ellenőrizni. Esetlegesen a tömítő zsinórt kicserélni.
	Túl nedves fa használata	Csak jól kiszárított fát alkalmazzunk.

Teendők kéménytűz esetén

A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.

A víz használata az oltáshoz tilos!

2. Elhelyezés

2.1 Előírások

Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.

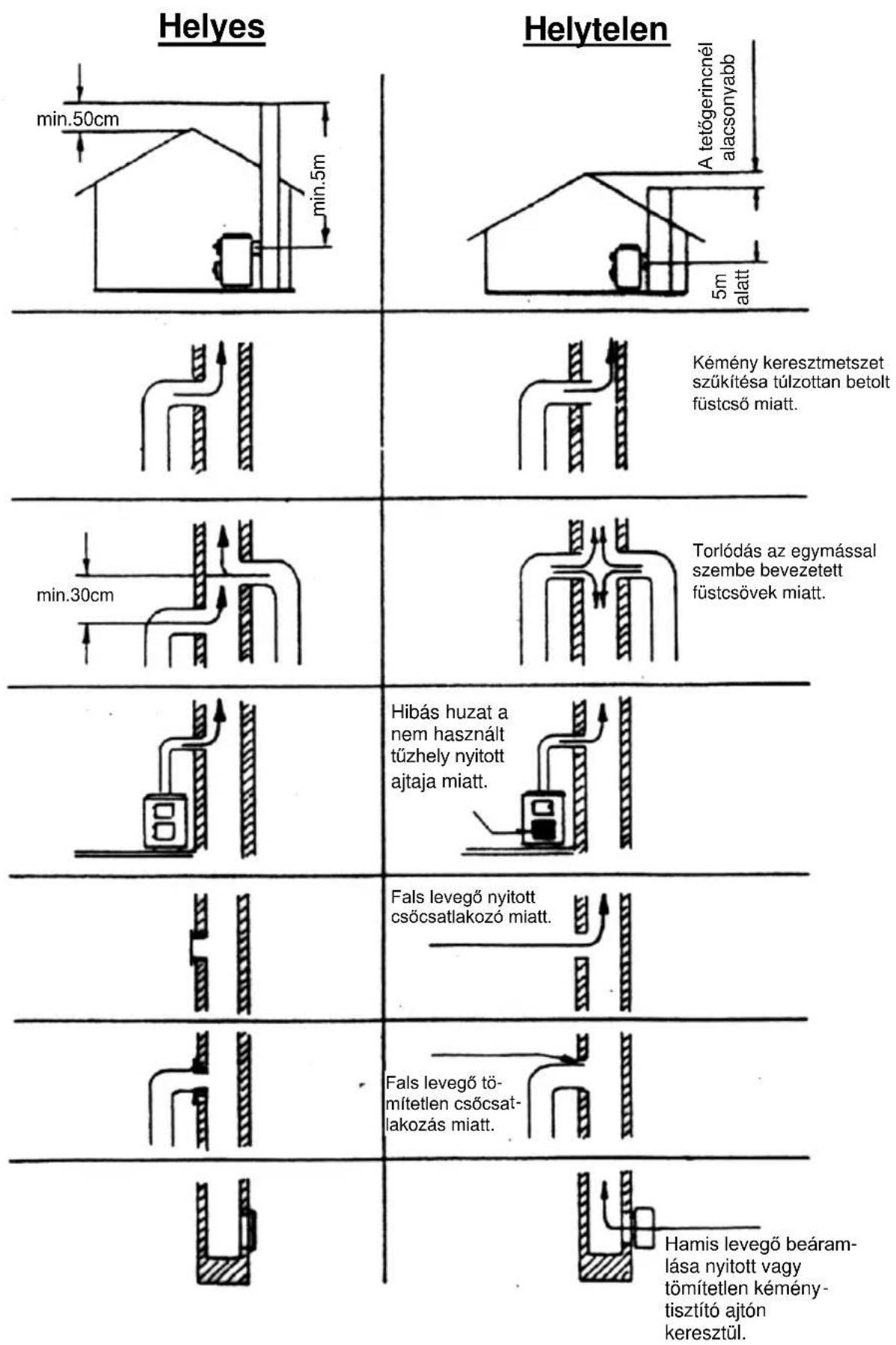

Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.

2.2 Elhelyezési helység

Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)

2.3 Távolságok

Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell.

Berendezési tárgyak a sugárzási tartományban

A kandalló sugárzási tartományában 1m min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.

A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).

Berendezési tárgyak a sugárzási tartományon kívül

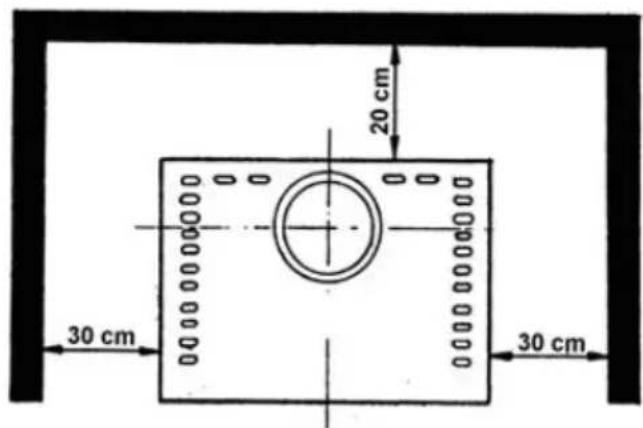

A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 40 cm és hátul 20 cm.

A fa- és műanyag-bútorok esetén hasonlóan 40 cm oldaltávolságot kell betartani, (lásd a 9. kép).

B A

20 cm 30 cm 30 cm

Az éghető anyagokból készült padlót, mint pl. szönyeg, parketta, vagy parafa, a

kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.

2.4 Kéménycsatlakozás

Figyelem!

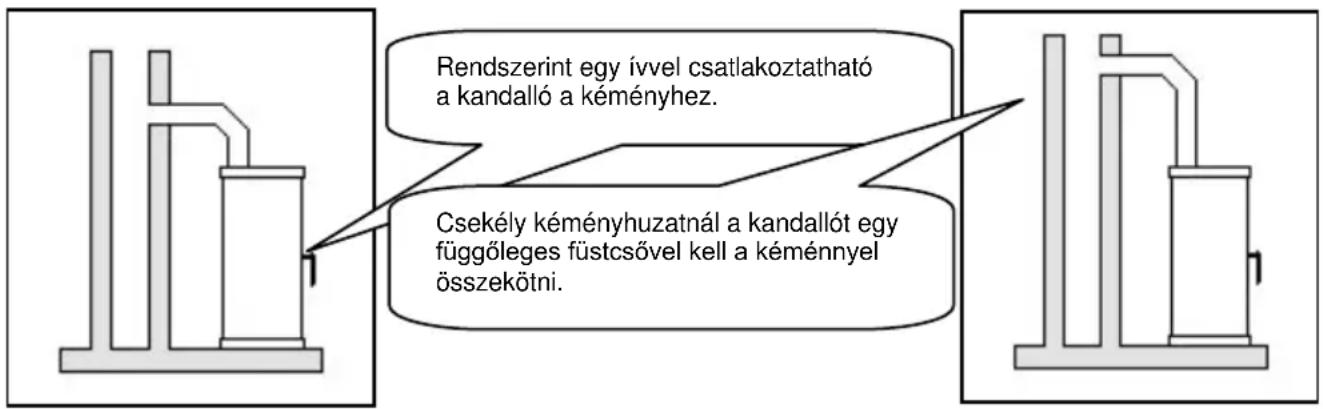

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.

Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.

Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.

2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.

Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül

1. min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
2. min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.

Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.

Figyelem!

Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 87. oldalon).

A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.

Helyes min.50cm min.5m Helytelen A tetőgerincnél alacsonyabb 5m alatt Kémény keresztmetszet szükítésa túlzottan betolt füstcső miatt. min.30cm Torlódás az egymással szembe bevezetett füstcsövek miatt. Hibás huzat a nem használt tűzhely nyitott ajtaja miatt. Fals levegő nyitott csöcsatlakozó miatt. Fals levegő tö- mítetlen csöcsat- lakozás miatt. Hamis levegő beáram- lása nyitott vagy tömítetlen kémény- tisztító ajtón keresztül.

3. Műszaki adatok

3.1 Méretrajz

G F E G

A B F

D150 D

3.2 Méret adatok

Kódszám8 kW	Kódszám6 kW	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Súly(kg)
W20001018000	W20001118000	1044	550	400	110	997	894	108
W20001018004	W20001118004	1208	550	400	110	997	894	120
W20001018005	W20001118005	1044	550	400	110	997	894	108
W20001018009	W20001118009	1069	550	400	110	997	894	130
W20001018010	W20001118010	1050	550	400	110	997	894	125
W20001018011	W20001118011	1044	550	400	110	997	894	130
W20001018035	W20001118035	1044	550	400	110	997	894	122
W20001018040	W20001118040	1069	550	400	110	997	894	188
W20001018051	W20001118051	1176	560	400	110	996	894	166
W20001018052	W20001118052	1176	560	400	110	996	894	166
W20001018055	W20001118055	1216	560	400	110	996	894	146
W20001018056	W20001118056	1216	560	400	110	996	894	146
W20001018058	W20001118058	1053	560	400	110	996	894	138
W20001018059	W20001118059	1053	560	400	110	996	894	138
W20001018101	W20001118101	1044	600	524	134	997	894	112
W20001018102	W20001118102	1205	600	546	132	997	894	130
W20001018110	W20001118110	1231	600	524	132	997	894	232
W20001018115	W20001118115	1231	600	524	132	997	894	232
W20001018130	W20001118130	1240	610	524	134	1170	1067	118
W20001018181	W20001118181	1064	612	530	132	994	891	89*
W20001018215	W20001118215	892	600	400	107	833	730	106
W20001018248	W20001118248	1210	600	400	107	833	730	195
W20001018255	W20001118255	1231	600	400	107	833	730	195
W20001018310	W20001118310	1068	600	490	110	997	894	133
W20001018315	W20001118315	1068	600	490	110	997	894	133
W20001018340	W20001118340	1068	640	490	110	997	894	180
W20001018343	W20001118343	1234	600	490	110	997	894	206
W20001018630	W20001118630	1070	560	525	127	997	894	155
W20001018740	W20001118740	1054	610	528	110	997	869	172
W20001018940	-	1111	590	495	115	999	896	143
W20001018970	W20001118970	1068	580	522	110	999	896	115

A feltüntetett súly- és méretadatok tájékoztató jellegűek! Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják

3.3 Műszaki jellemzők

Típus	TYP11180	TYP10180
	TYP11181	TYP10181
	TYP11182	TYP10182
	TYP11183	TYP10183
	TYP11186	TYP10186
	TYP11187	TYP10187
	TYP11189	TYP10189
Névleges teljesítmény	6 kW	8 kW
18893/TAB 2 DIN szabvány szerinti fütőképesség m3
-kedvező	116	182
-kevésbé kedvező	69	105
-kedvezőtlen fütési feltételeknél	47	71
Fütőanyag:	Fa / Barnaszénbrikett
Füstgázértékek:
- füstgáz áramlás:	6,2 / 7,2 g/s	7,9 / 8,6 g/s
- átlagos füstgáz hömérséklet	268 / 271°C	295 / 316°C
-a névleges teljesítményhez szükséges huzatnyomás:	12 Pa	12 Pa
-Portartalom (13% O2-re vonatkoztatva):	≤ 40 mg/m3	≤ 40 mg/m3
- CO kibocsátás (13% O2-re vonatkoztatva):	1032 / 769 mg/Nm3	1078 / 729 mg/Nm3
- hatásfok:	0,08 / 0,06%	0,09 / 0,06%
	82 / 79,7 %	80,3 / 78,6 %

WAMSLER

Wamsler SE

Háztartástechnikai Európai Részvénytársaság

Rákóczi út 53-55.

H - 3100 Salgótarján

Telefon [phone]

Telefax [phone]

www.wamsler.hu

WAMSLER
