HASZNÁLATI ÚTMUTATÓ Konstanz Wamsler
HU Kandalló használati útmutató
Die technische Spezifikation des geprüften Musters A vizsgált minta főbb müszaki jellemzői:
| Geprüfter Typ: | Beta 10180 - 10189 / Béta (Raümheizer) |
| Vizsgált típus: | Béta 10180 - 10189 / Béta (Helyiség fütő) |
| Abgasstutzen: | 150 mm |
| Füstcső csatlakozás: |
| Raumheizvermögen m3: | Zeitbrand: 182/105/71 nach DIN 18893(günstigen/ weniger günstigen/ ungünstig) |
| Fütésre ajánlott légköbméter: | Szakaszos üzem: 182/105/71 DIN 18893 szerint(kedvező/ kevésbé kedvező/ kedvezötlen hőszigetelési viszonyok) |
| Abgasmassenstrom: | Holz: 7,9 g/s ; BB7*: 8,6 g/s |
| Füstgáz térfogatáram: | Fa: 7,9 g/s ; Szén: 8,6 g/s |
Abstand zu brennbaren Bauteilen Távolság az éghető anyagoktól
Beigelegten Unterlagen: technische Dokumentation und Zeichnungen A vizsgált mintához becsatolt dokumentációk: műszaki dokumentációk és rajzok
Die ausführliche Beschreibung des Kaminofens enthält die Dokumentation des Herstellers. A kandalló részletes leirását a gyártó dokumentációja tartalmazza.
Die o.g. Feuerstätte hat mit den Prüfbrenstoffen Buchenscheilholz, Braunkohlenbriketts und Profilholz die Anforderungen der DIN EN 13240:2005 erfüllt. A fenti fütőkészülék bükk hasábfa, barnaszénbrikett és profilfa vizsgálati tüzelőanyaggal teljesíti az MSZ EN 13240:2005 követelményeit.
R:247497
Seite 2/23
Die technische Spezifikation des geprüften Musters A vizsgált minta föbb müszaki jellemzői:
| Geprüfter Typ: | 11180 – 11189 (Raumheizer) |
| Vizsgált típus: | 11180 – 11189 (Helyiség fütő) |
| Abgasstutzen: | 150 mm |
| Füstcső csatlakozás: |
| Raumheizvermögen m3: | Zeitbrand: 115/68/45 nach DIN 18893(günstigen/ weniger günstigen/ ungünstig) |
| Fütésre ajánlott légköbméter: | Szakaszos üzem: 115/68/45 DIN 18893 szerint(kedvező/ kevésbé kedvező/ kedvezötlen hőszigetelési viszonyok) |
| Abgasmassenstrom: | Holz: 6,2 g/s ; BB7": 7,2 g/s |
| Füstgáz térfogatáram: | Fa: 6,2 g/s ; Szén: 7,2 g/s |
Abstand zu brennbaren Bauteilen Távolság az éghető anyagoktól
Beigelegten Unterlagen: technische Dokumentation und Zeichnungen A vizsgált mintához becsatolt dokumentációk: műszaki dokumentációk és rajzok
Die ausführliche Beschreibung des Kaminofens enthält die Dokumentation des Herstellers. A kandalló részletes leírását a gyártó dokumentációja tartalmazza.
Die o.g. Feuerstätte hat mit den Prüfbrenstoffen Buchenscheitholz, Braunkohlenbriketts und Profilholz die Anforderungen der DIN EN 13240:2005 und EN 13240 Berichtigung 1:2008-06 erfüllt. A fenti fütökészülék bükk hasábfa, barnaszénbrikett és profilfa vizsgálati tüzelőanyaggal teljesíti az MSZ EN 13240:2005 követelményeit.
WAMSLER
Köszönjük megtisztelő bizalmát, hogy a mi kandallónkat választotta! Helyesen döntött.
Ezen termék megvásárlásával Ön garanciát kap:
- a legjobb és már bevált anyagok felhasználásával a jó minőségre
- a működési biztonságra, amelyet a német és európai normák szerint ellenőriznek (Megfelel a DIN 18891, építési alak 1, valamint EN 13240 szabványoknak.)
- a robosztus felépítés által biztosított hosszú élettartamra.
Azért, hogy valóban hosszú ideig örömét lelje az új kandallójában, át kell tanulmányoznia a következő használati útmutatót. Ebben megtalál minden tudnivalót, valamint néhány kiegészítő tippet.
FIGYELEM! A típustáblán feltüntetett cikkszámot és gyártási számot a pótalkatrész rendelésnél meg kell adni!

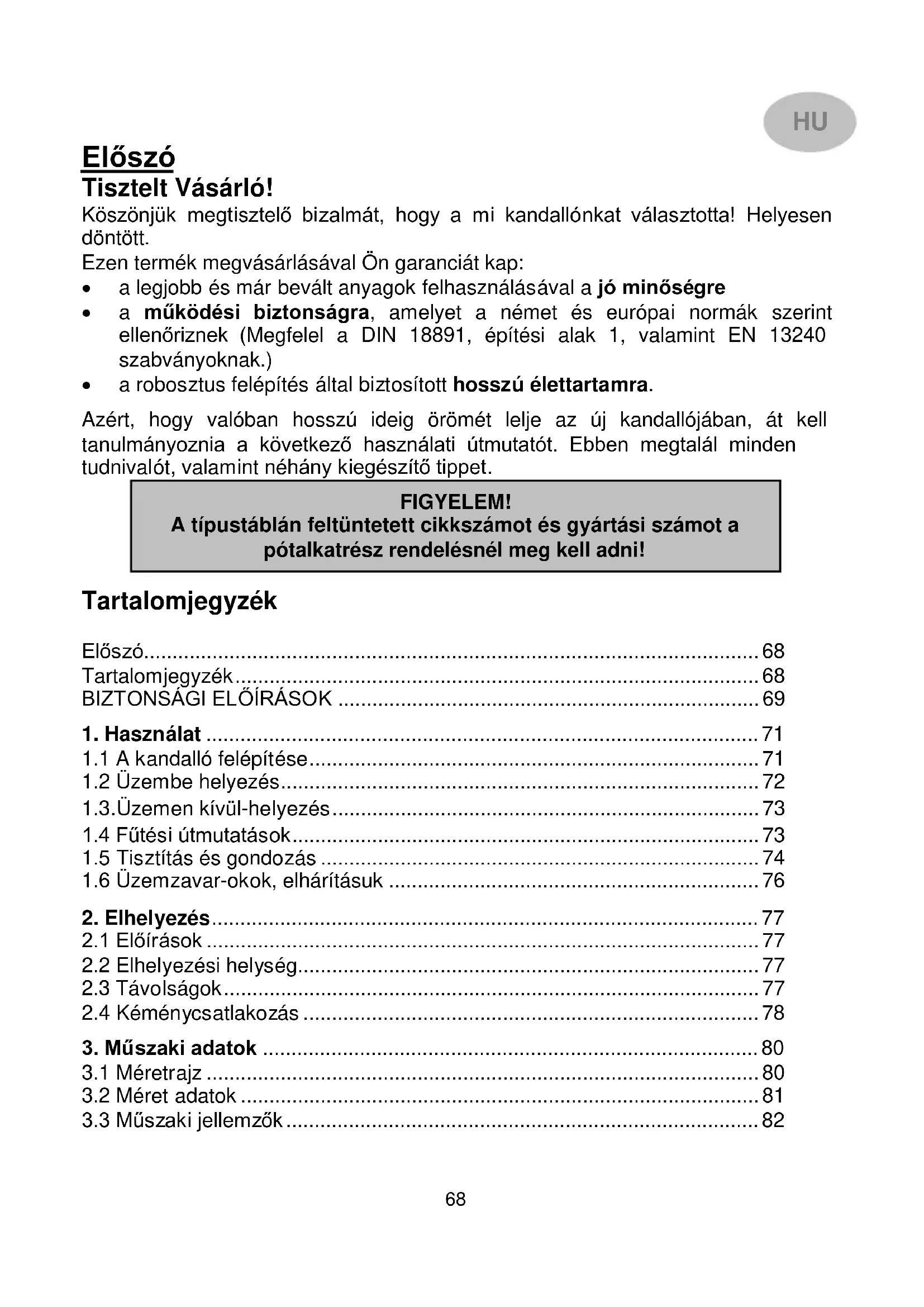

Tartalomjegyzék
Előszó....68
Tartalomjegyzék....68
BIZTONSÁGI ELŐÍRÁSOK 69
- Használat ....71
1.1 A kandalló felépítése....71
1.2 Üzembe helyezés....72
1.3.Üzemen kívül-helyezés....73
1.4 Fütési útmutatások....73
1.5 Tisztítás és gondozás 74
1.6 Üzemzavar-okok, elhárításuk 76
- Elhelyezés....77
2.1 Előírások 77
2.2 Elhelyezési helység....77
2.3 Távolságok....77
2.4 Kéménycsatlakozás 78
- Műszaki adatok 80
3.1 Méretrajz 80
3.2 Méret adatok 81
3.3 Műszaki jellemzők 82
BIZTONSÁGI ELŐÍRÁSOK
- A készülékek a EN 13240 vagy a EN 12815 norma alapján bevizsgálásra kerültek (készülék típusát meghatározó tábla).
- A beállításhoz és a kéménycsatlakoztatáshoz az adott ország tűzvédelmi rendelkezéseit kell betartani. A készülék tökéletes működéséhez a kéménynek, amelyre a készüléket akarja csatlakoztatni, tökéletes állapotban kell lennie.
- Az első üzembe helyezés és a kéménycsatlakoztatás előtt a használati útmutatót alaposan át kell olvasni, és az illetékes kéményseprótöl tájékoztatni kell.
- Ajánlatos a készülék beállításakor tiszta pamutkesztyűt használni, hogy a később nehezen eltüntethető ujjlenyomatokat elkerüljük.
- A levegő tisztán tartása és a készülék érdekében a használati útmutatóban megadott maximális tüzelőanyag-mennyiséget nem szabad túllépni és a készülék ajtajait zárva kell tartani, különben fennáll a túlfűtés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát.
- A készülék ajtajainak működés közben mindig zárva kell lenniük.
- Engedélyezett tüzelőanyagok:
- természetes faanyag (max. 35 cm hosszúságban)
- esetlegesen barnaszén-brikett (ld. használati utasítás)
- Ne használjon folyékony gyújtóanyagot. A tűz meggyújtásához speciális gyújtóanyagot, vagy száraz gyújtóst lehet használni.
- Hulladék, széntörmelék, forgácslap maradékok, nedves és favédő szerrel kezelt fa, papír és karton vagy hasonlók égetése tilos.
- Az első begyújtásnál füst és kellemetlen szagok képződhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fűtőértéken fűtsön. Amennyiben az első fűtésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek.
- A kezelési elemeket és a beállító egységeket a használati útmutatóban leírtaknak megfelelően kell beállítani. Amennyiben a készülék felforrósodott, a kezeléshez használja a segédeszközöket vagy védőkesztyűt.
-
A tüzelőajtó nyitásakor, vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy a tüzelőajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet az égéstérben, azaz nem szabad, hogy lángok legyenek láthatók.
-
Fűtő üzemmódban a felületek, a betekintő ablakok és a fogók nagyon felforrósodhatnak. Figyelmeztesse a gyermekeket ezekre a veszélyekre és a fűtés idejére tartsa őket távol a kandallótól.
- Ügyeljen rá, hogy a hamuláda mindig ütközésig be legyen tolva, és különösen ügyeljen arra, hogy a forró hamut soha ne vegye ki (tüzveszély).
- Az átmeneti időszakban a kéményhuzat csökkenhet, melynek következtében a termelődő gázok elszívása nem tökéletes. Ilyenkor a kandallót egy kisebb tüzelési mennyiséggel, lehetőleg faforgáccsal vagy száraz gyújtóssal kell megtölteni, ellenőrzés mellett beüzemelni, és ezzel a kéményhuzatot stabilizálni. A rostély legyen mindig tiszta.
- Minden fütési szezon után érdemes a berendezést szakemberrel átnézetni. Szintén ajánlatos alaposan kitisztítani a távozó füstgázok útját és a csöveket is.
- Ha javításokat vagy felújításokat kell végezni, kérjük időben, forduljon szakszervizhez, a pontos cikkszám és gyártási szám megadásával. Csak eredeti Wamsler alkatrészeket szabad használni.
- A szilárd tüzelésű készülék, az égéshez szükséges levegőt, az azt körülvevő helyiségből vonja el. Ez abban az esetben biztosított, ha 1 kW névleges fűtőértékre 4 légköbméter térfogat esik. Amennyiben ez a térfogat kisebb, úgy szellőzőnyílások segítségével az égéshez levegő-összeköttetés teremthető más helyiségekkel (min. 150cm ^2 ).
- Ügyeljen az éghető alkatrészektöl és anyagoktól való oldal- és hátsó irányú távolságok betartására. Ezeket, a távolságokat megtalálja a kezelési útmutatóban vagy a típustáblán.
- A készüléket tilos átalakítani.
- Tilos olyan kéményre csatlakoztatni, melynek hatómagassága 5 méternél alacsonyabb. A készülék csatlakoztatására kiválasztott kéményre legfeljebb két másik készülék csatlakozható.
- Kéménytűz esetén azonnal zárjon be minden nyílást a berendezésen, és értesítse a tűzoltókat. Semmiképp ne próbálkozzon a tűz eloltásával. Ezután feltétlenül ellenőriztesse a kéményt szakemberrel.
- A készülék kicsomagolása után a papír és műanyag alapú csomagolóanyagokat helyezze a szelektív hulladékgyűjtőbe.
- A készülék elhasználódás utáni megsemmisítése. A készülék veszélyes anyagot nem tartalmaz, ezért javasoljuk, hogy elhasználódás után szerelje szét, és az elemeket a megfelelő hulladéklerakó helyre szállítsa el.
1. Használat
1.1 A kandalló felépítése
Tüzelőanyagok:
A készülék az alábbiakban felsorolt tüzelőanyagokkal használható. Csak ez által biztosítható a „füstszegény” és zavarmentes üzemeltetés. Csak száraz fát használjon max. 20 % nedvességtartalommal.
| Tüzelőanyag-fajták | Fűtőérték kb. kJ/kg |
| Barnaszén - brikett | 19.500 |
| Keményfa | 15.900 |
| Puhafa | 11.500 |
1. táblázat
Levegőszabályozó-beállítás:
A levegőszabályzó megfelelő helyzetbe történő állításával lehetőség van a kandalló két különböző hőteljesítményen való üzemeltetésére (6 ill. 8 kW).
A hôteljesítmény beállítási értékeit a 2. sz. táblázat tartalmazza.
A primer levegőszabályzó gombnak mindig a jelölés közepénél kell lenni.
| Tüzelőanyag | Primerlevegő szabályzó állása | Tüzelőanyag választó állása | Égési idő | ||
| 8 kW | 6 kW | ||||
| Felfűtés, begyújtás | IIII | IIII | H | - | |
| Fa | Névleges hőtelj. | II | ●● | H ca. 0,75 h | |
| Barna-szén | Névleges hőtelj. | IIII | ●●● | K ca. 1 h | |
| Üzemen kívül helyezés | I I K | - | |||
2. táblázat
Töltési mennyiségek:
6 kW:
Hasábfa: max. hossz.: 33 cm, max.: 2 hasáb töltésenként kb. 1,4 kg.
Barnaszén – brikett max: 1,6 kg (2db)
8 kW:
Hasábfa: max. hossz.: 33 cm, max.: 3 hasáb töltésenként kb. 2,1 kg.
Barnaszén – brikett max: 2,2 kg (3db)
TILOS környezetszennyező anyagok elégetése a készülékben! A begyújtáshoz vékony száraz gyújtóst, faforgácsot, vagy grillbegyújtót lehet felhasználni, de semmi esetben sem szabad folyékony anyagot!
ELSŐ BEGYÚJTÁS
- Üzembe helyezés előtt a szállítási biztosítót a felső tűztér falazattól, a tűztéren át el kell távolítani (6. kép).
Figyelem! Az első begyújtásnál füst és kellemetlen szagok képzódhetnek. Feltétlenül gondoskodjon a helyiség megfelelő szellőzéséről (ablakok és ajtók nyitása), és legalább egy órán át a maximális névleges fütöteljesítményen fütsön. Amennyiben az első fütésnél nem éri el a maximális hőmérsékletet, úgy ezek a jelenségek később is felléphetnek még.

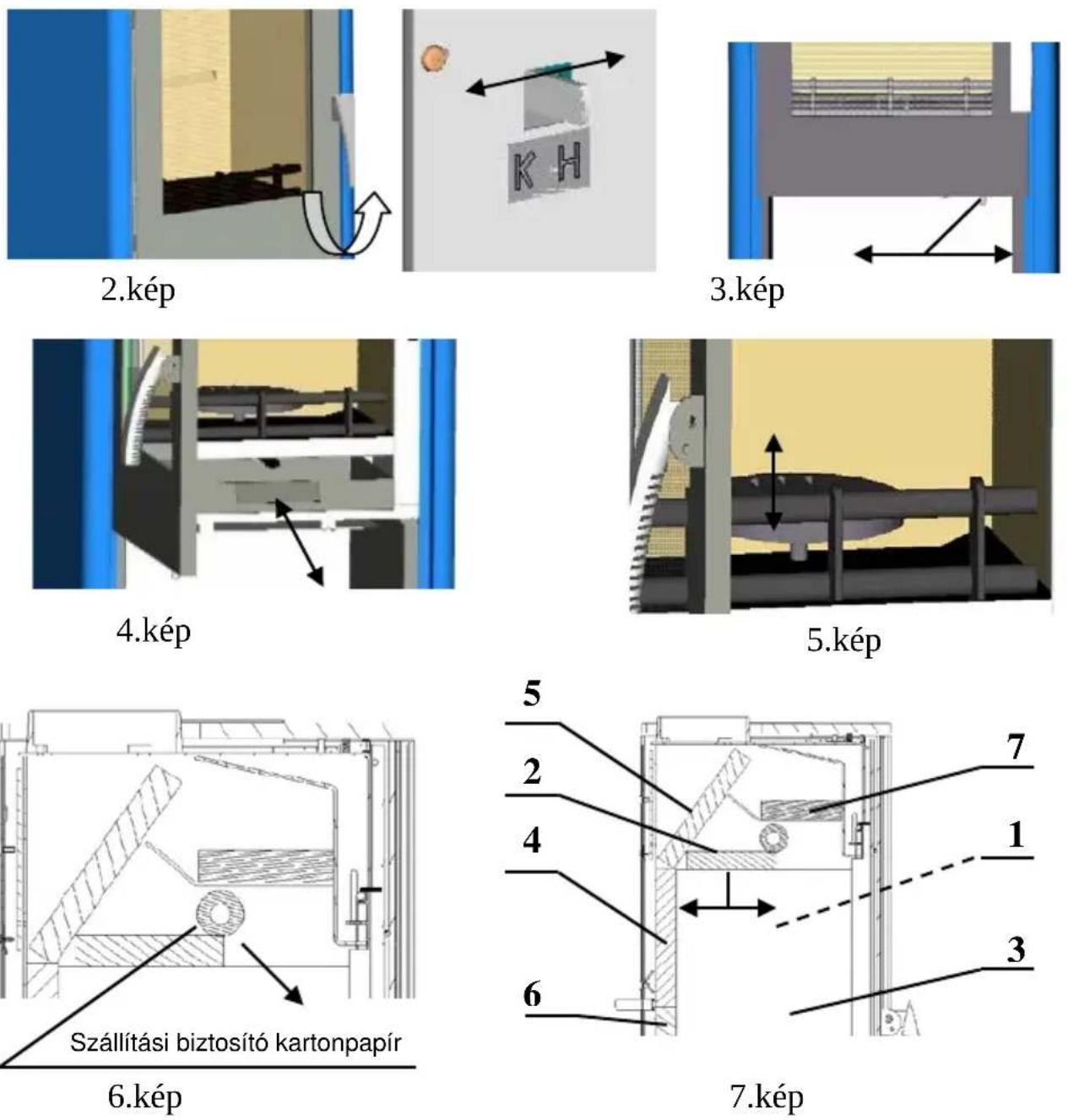

- Az ajtót a fogantyú emelésével nyissa ki (2. kép). Amennyiben a készülék forró, használjon hőálló kesztyűt.
- Állítsa be a primerlevegő szabályozót és tüzelőanyag választót (3. kép) a 2. táblázat alapján
- Helyezzen gyújtóst vagy faforgácsot a rostélyra. Erre először kisebb, majd nagyobb fát tegyen, gyújtsa meg és zárja vissza az ajtót. Ha a fa élénken ég és kielégítő parázs képződött, tegyen rá újból tüzelőanyagot. Ezután a primerlevegő szabályozót (3. kép) és tüzelőanyag választót a 2. táblázatnak megfelelően be kell állítani
1.3 Üzemen kívül-helyezés
- A parazsat elhamvasztani és a kályhát lehűlni hagyni.
• A tüzteret és a hamuládát kiüríteni!
- Ajtókat bezárni, primerlevegő szabályozót és tüzelőanyag választót a 2. táblázatnak megfelelően beállítani.
- Hideg állapotban, az üvegre rakódott kormot és szennyeződést vizes szivaccsal lehet eltávolítani, majd szárazra törölni.
1.4 Fűtési útmutatások
A kandallót csak zárt tűztérajtóval szabad üzemeltetni.
A zárt tűzterű kandallóknak önzáródó tűztérajtójuk van. Ezt csak a begyújtáshoz, a tápláláshoz, vagy a tűztér tisztításakor szabad kinyitni, (egyébként esetleges huzatprobléma lép fel a többi kéménybe csatlakoztatott készülékeknél).
Figyelem!
Az ajtó nyitásakor helytelen kezelés vagy elégtelen kéményhuzat esetén füst keletkezhet. Feltétlenül ügyeljen arra, hogy az ajtót csak lassan szabad kinyitni, először csak résnyire, majd néhány másodperc múlva teljesen. Ezen kívül, ha további tüzelőanyagot akar a tűzre tenni, az ajtó kinyitása előtt már csak a parázságy lehet a tűztérben, azaz nem szabad, hogy lángok legyenek láthatók benne.
A szekunder levegő gondoskodik a füstgázban található éghető összetevők utólagos elégetéséről. Ez a környezetet kímélő, füst és koromszegény égést jelenti. Amennyiben a kandallóját az átmeneti időben üzembe helyezné, akkor ellenőrizze előzetesen a kéményhuzatot, mivel ez magas külső hőmérsékletnél nagyon csekély lehet. E célból tartson egy égő gyufát a kissé nyitott tüzelőajtóban. Ha a lángot nem egyértelműen szívja befelé, akkor a kéményhuzat nem megfelelő. Ennek kiküszöböléséhez a kandallóban, vagy a kémény tisztítónyílásában rövid ideig faforgácsot kell meggyújtani. A rostélyt minden begyújtás előtt ki kell tisztítani, hogy jó levegőáramlást biztosítsunk az égéshez. A hamuládát rendszeresen üríteni kell (4. kép). Ügyeljen arra, hogy a hamuláda mindig ütközésig be legyen tolva.
Figyelem! A levegő tisztasága és a kandalló érdekében ne lépje túl a megadott maximális tüzelőanyag-mennyiségeket, különben fennáll a túlhevülés veszélye, amely a készülék károsodásához vezethet. Az ilyen típusú károk esetén nem vállalunk garanciát. A kandallóknál csak egyrétegű tüzelőanyag-bekészítés megengedett. Alacsonyabb hőteljesítményt csak a tüzelőanyag mennyiségének csökkentésével, és ne az elsődleges levegő csökkentésével próbáljon elérni.
1.5 Tisztítás és gondozás
A fütési időszak befejeztével ajánlatos egy alapos kandalló és füstcső - tisztítás. Ha alábbhagy a hőteljesítmény, vagy a készüléküzemeltetéskor füstöl az szinte mindig a füstjáratok elszennyeződésének következménye. A tisztításhoz a terelőlapot (7. kép) előre kell húzni. Ezáltal a füst utak belülröl, vagy ha a füstcsövet eltávolítjuk, akkor felülröl kitisztíthatók. A terelőlapot a tisztítás után ismét teljesen hátra kell tolni! (7. kép).
A rostély hideg állapotban kivehető, tisztítható.
Figyelem!
Minden fütési periódus után alaposan át kell ellenőrizni a kandallót. Amennyiben javítás vagy felújítás szükséges, forduljon időben a szakszervizhez, megadva készüléke cikk és gyártási számát (lásd a típustáblán).
Ügyeljen arra, hogy semmilyen parázsló, izzó hamumaradvány ne kerüljön a szemétgyűjtőbe.
A külső felületek tisztítása csak hideg kályhánál ajánlatos. A felületeket hideg vízzel kell tisztítani, vagy különleges esetekben szappannal, vagy mosogatószerrel és azután szárazra kell törölni.
A hőálló üveget az első használat előtt tisztítsa meg nedves, tiszta kendővel. Kenjen szét ezután néhány cseppet egy üvegkerámia-tisztítószerből egy konyhai papírral az üveg mindkét oldalán.
A leöblítés és szárazra törlés után a hőálló üveg felületén a láthatatlan filmréteg segít az üveg tisztántartásában, és-rendszeresen megismételve- megkönnyíti a tisztítást.
A kerámia tisztítása:
A szennyeződés és zsiradék szappannal és vízzel távolítható el.
A zsírkő tisztítása: a zsírkő természetes kö, ezért kis színeltérések normálisak és nem alap a reklamációhoz!
Szennyeződés és zsír szappannal és vízzel, kis karcok nedves csiszolópapírral (szemcse 240) távolíthatók el.
Figyelem!
Semmilyen esetben sem szabad súrolószereket, agresszív, vagy karcoló tisztítószereket használni!
1.6 Üzemzavar-okok, elhárításuk
| Üzemzavar fajtája | Lehetőséges okai: Elhárítás: | |
| Szagképződés: | A felhasznált védőfesték kikeményedése Olajmaradékok kigőzőlgése | A kandallót több órán át kis fokozaton üzemeltetni. Ezek után több órára, maximális teljesítményre felfűteni. |
| Túl kevés hő leadás, füstképződés: | Csak jól kiszárított fát alkalmazzunk. | Szakemberrel vizsgáltassa meg a fűteni kívánt helyiség hősszükségletét. |
| Túl csekély a kéményhuzat | A kémény huzatnak min. 10 Pa-nak kell lennie. Ellenőrizze a kéményének a tömítettségét, és hogy más, ehhez a kéményhez csatlakozó készülékek ajtajai tömítetten (jól) záródnak. Ügyeljen a tömítetlen kéménytisztító becsatlakozásokra. | |
| Túl hosszú, vagy tömítetlen füstcső. | Az összes füstcsőkötésnek jól tömítettnek és tűzállónak-szigeteltnek kell lennie. | |
| Üvegkormozódás | Tömítetlenség az ajtóüvegnél | Tömítést ellenőrizni. Esetlegesen a tömítő zsinórt kicserélni. |
| Túl nedves fa használata | Csak jól kiszárított fát alkalmazzunk. | |
Teendők kéménytűz esetén
A kémény nem megfelelő tisztítása esetén, nem megfelelő tüzelőanyag (pl. túl nedves fa) vagy nem megfelelő égési levegő-beállítás esetén kéménytűz keletkezhet. Ebben az esetben zárja el a készüléknél a égési levegőt és azonnal hívja a tűzoltókat.
A víz használata az oltáshoz tilos!
2. Elhelyezés
2.1 Előírások
Az elhelyezésnél és a füstcsőoldali becsatlakoztatásnál az egyes vonatkozó építési rendelkezések tűzvédelmi követelményeit kell figyelembe venni.
Az Ön kandallójának kifogástalan működése érdekében a kéménynek, amibe a készülékét akarja becsatlakoztatni, kifogástalan állapotban kell lennie.
2.2 Elhelyezési helység
Mivel a kandalló az égéshez szükséges levegőt az elhelyezési helységből veszi, ezért gondoskodni kell állandóan elég levegő-utánpótlásról. Biztosítani kell, hogy 4 m³ légtérfogat jusson minden kW névleges teljesítményre. Erre a kandallóra ez azt jelenti, hogy az elhelyezési helységnek min. 32 m³ -nek kell lennie. Amennyiben a méret csekélyebb lenne, úgy más helységek összenyitásával kell létrehozni a szellőzőnyílásokat. (Összekötő nyílások min. Mérete 150 cm²)
2.3 Távolságok
Minden éghető berendezést, bútort, vagy pl. dekoranyagokat is a kandalló közvetlen környezetében a hőhatástól védeni, kell.
Berendezési tárgyak a sugárzási tartományban
A kandalló sugárzási tartományában 1m min. Távolságot kell betartani, az éghető berendezések, bútorok, vagy pl. dekoranyagok és a kandalló előlapja között.
A biztonsági távolság 40 cm-re csökkenhet, ha egy sugárzásvédő kerül a védendő tárgy elé. (B) (lásd a 8. kép).
Berendezési tárgyak a sugárzási tartományon kívül
A készülék mögötti és melletti falak nem készülhetnek éghető anyagokból, vagy nem lehetnek ilyen anyagokkal (bevonva) burkolva, hacsak a készülék és a fal közötti távolság nincs oldalt 40 cm és hátul 20 cm.
A fa- és műanyag-bútorok esetén hasonlóan 40 cm oldaltávolságot kell betartani, (lásd a 9. kép).
kandalló alatt, valamint a tűztér előtt 50 cm-re és oldalt 30 cm-re egy nem éghető anyagból készült burkolóval kell védeni, mint pl.: kerámia-, kö-, üveg-padló, vagy fém.
2.4 Kéménycsatlakozás
Figyelem!

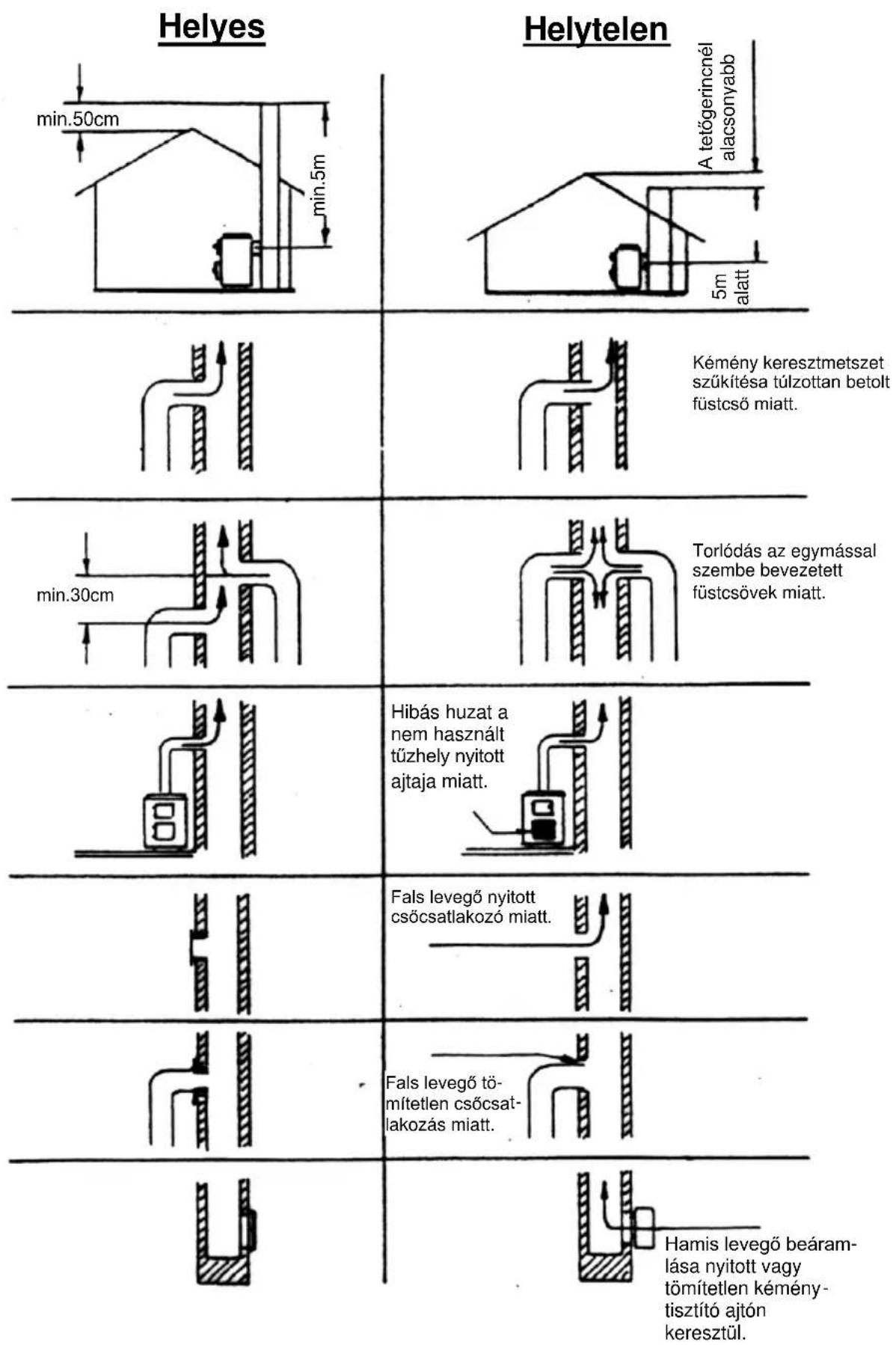

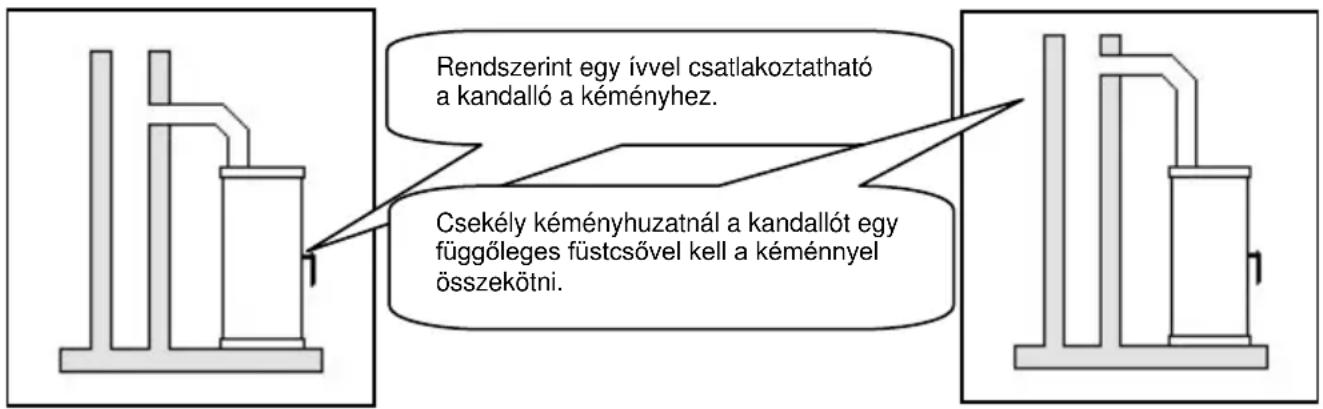

A készülék csatlakoztatása előtt minden esetben az illetékes kéményseprő-mester hozzájárulását kell kérni.
Az összekötő- és bekötési elemeknek mind a készülékhez, mind pedig egymáshoz jól tömítve és tartósan kell csatlakozniuk. A füstcső nem nyúlhat be a kémény szabad keresztmetszetébe. A kémény és a kandalló közötti összekötőelemnek ugyanolyan keresztmetszetűnek kell lennie, mint a kandalló csőcsonkja. Azok a csövek, amelyek nem hővédettek, vagy nem függőlegesen vezetnek, 1 m-től ne legyenek hosszabbak.
Azoknak a vízszintes csőcsatlakozó elemeknek, amelyek 0, 5 m-nél hosszabbak,10 fokos emelkedéssel kell csatlakozniuk a kandallóhoz. A kandalló bekötőelemeinek az éghető anyagoktól min. 40 cm-es távolságot kell betartani. Ha az összekötő elemek egy min.
2 cm vastagságú, nem éghető burkolattal vannak ellátva, akkor azoknak az éghető anyagoktól való távolság min. 10 cm lehet.
Az összekötőelemeket, amennyiben éghető anyagokból készült berendezéseken vezetnek keresztül
- min. 20 cm-es távolságban nem éghető anyagból készült, védőcsővel kell ellátni, vagy
- min. 20 cm-es körzetben nem éghető anyaggal kell burkolni.
Kisebb távolságok akkor engedélyezhetők, ha a kandalló névleges teljesítményen való üzemeléskor, az éghető anyagokból készült berendezéseken a hőmérséklet nem több mint 85°C.
Figyelem!
Az olyan kéménycsatlakozás nem megengedhető, ahol a kémény toldások hossza 5 m-től kevesebb (lásd a kéményszámítások adatait a 87. oldalon).
A kandalló csatlakozásához tervbe vett kéményhez maximum 2 további készülék köthető be.
3.1 Méretrajz
| Kódszám8 kW | Kódszám6 kW | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | Súly(kg) |
| W20001018000 | W20001118000 | 1044 | 550 | 400 | 110 | 997 | 894 | 108 |
| W20001018004 | W20001118004 | 1208 | 550 | 400 | 110 | 997 | 894 | 120 |
| W20001018005 | W20001118005 | 1044 | 550 | 400 | 110 | 997 | 894 | 108 |
| W20001018009 | W20001118009 | 1069 | 550 | 400 | 110 | 997 | 894 | 130 |
| W20001018010 | W20001118010 | 1050 | 550 | 400 | 110 | 997 | 894 | 125 |
| W20001018011 | W20001118011 | 1044 | 550 | 400 | 110 | 997 | 894 | 130 |
| W20001018035 | W20001118035 | 1044 | 550 | 400 | 110 | 997 | 894 | 122 |
| W20001018040 | W20001118040 | 1069 | 550 | 400 | 110 | 997 | 894 | 188 |
| W20001018051 | W20001118051 | 1176 | 560 | 400 | 110 | 996 | 894 | 166 |
| W20001018052 | W20001118052 | 1176 | 560 | 400 | 110 | 996 | 894 | 166 |
| W20001018055 | W20001118055 | 1216 | 560 | 400 | 110 | 996 | 894 | 146 |
| W20001018056 | W20001118056 | 1216 | 560 | 400 | 110 | 996 | 894 | 146 |
| W20001018058 | W20001118058 | 1053 | 560 | 400 | 110 | 996 | 894 | 138 |
| W20001018059 | W20001118059 | 1053 | 560 | 400 | 110 | 996 | 894 | 138 |
| W20001018101 | W20001118101 | 1044 | 600 | 524 | 134 | 997 | 894 | 112 |
| W20001018102 | W20001118102 | 1205 | 600 | 546 | 132 | 997 | 894 | 130 |
| W20001018110 | W20001118110 | 1231 | 600 | 524 | 132 | 997 | 894 | 232 |
| W20001018115 | W20001118115 | 1231 | 600 | 524 | 132 | 997 | 894 | 232 |
| W20001018130 | W20001118130 | 1240 | 610 | 524 | 134 | 1170 | 1067 | 118 |
| W20001018181 | W20001118181 | 1064 | 612 | 530 | 132 | 994 | 891 | 89* |
| W20001018215 | W20001118215 | 892 | 600 | 400 | 107 | 833 | 730 | 106 |
| W20001018248 | W20001118248 | 1210 | 600 | 400 | 107 | 833 | 730 | 195 |
| W20001018255 | W20001118255 | 1231 | 600 | 400 | 107 | 833 | 730 | 195 |
| W20001018310 | W20001118310 | 1068 | 600 | 490 | 110 | 997 | 894 | 133 |
| W20001018315 | W20001118315 | 1068 | 600 | 490 | 110 | 997 | 894 | 133 |
| W20001018340 | W20001118340 | 1068 | 640 | 490 | 110 | 997 | 894 | 180 |
| W20001018343 | W20001118343 | 1234 | 600 | 490 | 110 | 997 | 894 | 206 |
| W20001018630 | W20001118630 | 1070 | 560 | 525 | 127 | 997 | 894 | 155 |
| W20001018740 | W20001118740 | 1054 | 610 | 528 | 110 | 997 | 869 | 172 |
| W20001018940 | - | 1111 | 590 | 495 | 115 | 999 | 896 | 143 |
| W20001018970 | W20001118970 | 1068 | 580 | 522 | 110 | 999 | 896 | 115 |
A feltüntetett súly- és méretadatok tájékoztató jellegűek! Cégünk a konstrukció módosításának jogát fenntartja, amennyiben ezek a műszaki színvonalat emelik vagy a minőséget javítják
3.3 Műszaki jellemzők
| Típus | TYP11180 | TYP10180 |
| TYP11181 | TYP10181 | |
| TYP11182 | TYP10182 | |
| TYP11183 | TYP10183 | |
| TYP11186 | TYP10186 | |
| TYP11187 | TYP10187 | |
| TYP11189 | TYP10189 | |
| Névleges teljesítmény | 6 kW | 8 kW |
| 18893/TAB 2 DIN szabvány szerinti fütőképesség m3 | ||
| -kedvező | 116 | 182 |
| -kevésbé kedvező | 69 | 105 |
| -kedvezőtlen fütési feltételeknél | 47 | 71 |
| Fütőanyag: | Fa / Barnaszénbrikett | |
| Füstgázértékek: | ||
| - füstgáz áramlás: | 6,2 / 7,2 g/s | 7,9 / 8,6 g/s |
| - átlagos füstgáz hömérséklet | 268 / 271°C | 295 / 316°C |
| -a névleges teljesítményhez szükséges huzatnyomás: | 12 Pa | 12 Pa |
| -Portartalom (13% O2-re vonatkoztatva): | ≤ 40 mg/m3 | ≤ 40 mg/m3 |
| - CO kibocsátás (13% O2-re vonatkoztatva): | 1032 / 769 mg/Nm3 | 1078 / 729 mg/Nm3 |
| - hatásfok: | 0,08 / 0,06% | 0,09 / 0,06% |
| 82 / 79,7 % | 80,3 / 78,6 % | |
WAMSLER
Wamsler SE
Háztartástechnikai Európai Részvénytársaság
Rákóczi út 53-55.
H - 3100 Salgótarján
Telefon +32 (32)411-833
Telefax +36 (32)312-695
www.wamsler.hu
