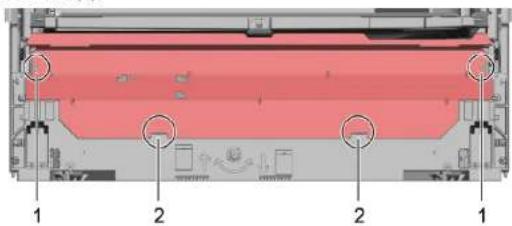

4.15.1 Az alapburkolat eltavolitasa 481
4.15.2 Az alapburkolat felszerelése 481

4.16 A tulfoyoc sereje 482

4.16.1 Tufolyo eltavolitasa 482
4.16.2 A tufoly felszerelse 483

4.17 A belso ajto csereje 485

4.17.1 A belso ajto eltavolitasa 485
4.17.2 A belso ajto felszerelse 485

4.18 Az ajtózsanér cseréje 486

4.18.1 Az ajtzoaner eltavolitasa 486
4.18.2 Az ajtózsanér felszerelése 486

4.19 Az (also) gumitomités cseréje 488

4.21 Az EmotionLight csereje 491

4.21.1 Az EmotionLight eltavolitasa. 491
4.21.2 Az EmotionLight beszerelèse 491

4.22 A TimeLight csereje 494

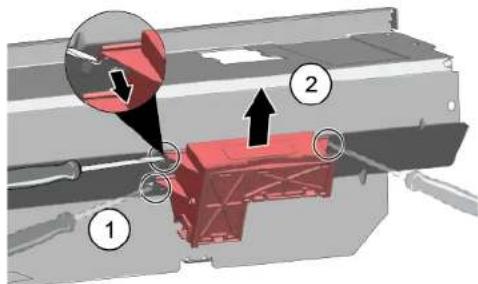

4.22.1 A TimeLight eltavolitasa 494

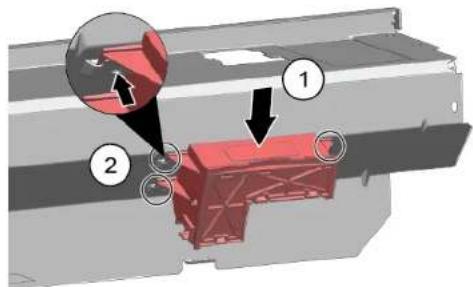

4.22.2 A TimeLight beszerelése 494

4.23 Gap Illumination vilagitas csereje 495

4.23.1 Gap Illumination vilagitas ehtavolitasa 495

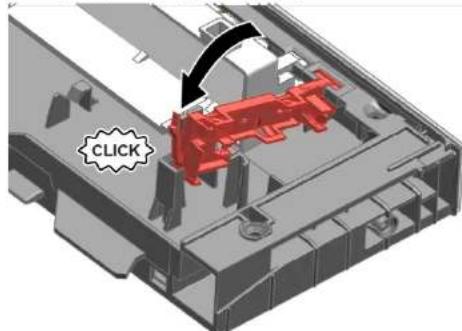

4.23.2 Gap Illumination vilagitas beszerelise 496

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogatjak a fogyasztot készulékek othoni megjavitzában a körneyezzettudatos tervezesról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbóllum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-szély
	Nem ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felépitese

A jelen dokumentumban lévo figyelmeztetešek szabványositott megjelenésük és felépiétésük.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges kõvet- kezményei. A veszely megelözsésérszolgálo intézkedesek és tiltások.

Az alabbi péda egy olyan figyelmezétét mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmzet. Megemliti a veszely elkerulésere szolgálo intézkédet.


A VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdés elött legalább 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi alfalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyű vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenitétt szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Biztonság

2.1 AltalanosBiztonsagiutasfasok

2.1.1 Osszes háztartásikészülék

Áramútes veszélye áram alatt levő alkatrészek miatt!

Az elektromos alkatreszek hibas javitasa aramuteshez gezeth!
A javitas megkzezdene elott legalabbb 60 masodpercevalaissa le keszulkeket az elektromahlhozatrlo.
A javitas utan végeteussen a VDE 0701-nek vagy az orszagspecifkus szabalyozaksoknak megfelelo vizgatolat.

Éles peremek miatt fennaló sérulésveszély!

Viseljen védokesztyut.

Zúzódásveszély a javitás, karbantartás, hibaelháritas és szervizelés során a nehéz és MOZgo alkatrészek miatt

Viseljen vedocipot.
Biztositsa leeses ellen a nehez alkatrzeseket.
Ne dugja be a testreszeit a MOZgo alkatrzeszek koze.

Sérulhet a keszülék biztonsága / mukódése!

Elektrosztatikailag érzekeny alkatreszek (ESD-k) károsodásanak veszelye!

Kizarolag eredeti potalkatreszeket hasznaljon.
Ne erintse meg a modulokat, ideertve a csatlakozasokat es a vezetoket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Torx T15 csavarhú-zó	Hossz: 80 mm
Laposfejú csavar-húzó	Hegy 10 mm x 1,6 mm x200 mm
Hosszúcsörú fogó[00340871]	Hossz: 200 mm, egyenes

4.1 A felsö burkolat cseréje

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszulek szabadon hozzaferheto.

4.1.1 A felso burkolat eltavolitasa

1. Tavolitsa el a két hatso (1) csavart (optionalis).
2. Húzza a burkolat alatti két fogókart felfelé (2).

1. Eloi enyhén emelje meg a felsó burkolatot (3).
2. Húzza el a felsö burkolatot a hatso végétöl (4).
3. Távolítsa el a felsó burkolatot.

4.1.2 A felse burkolat elhelyezese

1. Rögztse a felsö burkolat帽子ö részét a vezetőkbe a rögzítöperemek (1) segitségevel.

1. Nyomja elore a felsbo Burkolatot (2).
2. Nyomja lefelé a felsö burkolat elejét, amig a rögzitökarok hallhatoan a helyükre nem kattannak (3).
3. Csavarja vissza a két csavart (4) (optionalis).

Javitás

4.2 Kosarrendszer beszerelèse

Kovetelmeny:
Az erintet kosarat kivettek a keszulékböl.

4.2.1 Tabletavezeto telepitese a 86 cm-s modellbe

Kulönleges eszközok

Tabletavezto [00614935]
Etazser [00618565]

1. Helyezze be a tablettavezetot atloan a kosar elejere.
2. Allitsa kozepre a tabletavezet, es pattintsa be a helyere.

4.2.2 Az etazser behelyezese

Kulonleges eszkozok

Tabletavezeto [00614935]
Etazser [00618565]

Cseszek mosogataskor az etazser felhajthato. Ezzel csokkenthei a cseszek aljan meggyloviz mennisyeget. Magas poharak mosogatasa eselen javasoljuk, hagy hajtsa le az etaszert. Ha a felsosakarban opcnionals muanyag rekes van, elbbtavoltsa el ezt.

1. Távolítsa el a muanyag rekeszt.

1. Pattintsa az etazsera helyere.

1. Hajtsa fel a fulet.

Javitás

1. Helyezze be az elmosogatni kivant edenyeket.

4.2.3 A gozmosogatashoz hasznalt rekesz behelyezese

Kulonleges eszkozok

Tabletavezet6 [00614935]
Etazser [00618565]

Helyezze a gozmosogatashoz hasznalt rekeszt a vogeivel a kosarrendszer ala.

Javitás

4.3 A varioDrawer fiok csereje

1. Hajlitsa befele a fogantyufuleket.

4.3.1 A varioDrawer fiok eltavolitasa

1. Felfelé húzva távolitsa el a fogantyut.

2. Nyomja kifele a muaryag oldalbeteteket, es nyomja oket felfel, el a kerettol.

Javitás

1. A gezetofuleket ovatosan forditsa kifelé.

1. Huzza ki a fulekbol az osszecsukhato villakat.

2. Eloi nyomja ki a fémkeretet a tartókból.

1. Nyomja kifelé a fémkeretet hátraféle a gezetöbl.

4.3.2 A varioDrawer fiok felszerelése

Az elhelyezest forditott sorrendben végozze.

Javitás

4.4 A szórókarok csereje

4.4.1 Szorokar eltavolitasa

1. Csaparja ki a felso szorokart (1) es huzza lefelé az eltavolitásához (2).

1. Huza lefele az also szorokart az eltavolitasahoz.

4.4.2 A szókar felszerelése

1. Helyezze be az also szorokart.
   A szorokar bekattan a helyere.
2. Helyezze be a felso szorokart es czavarja be szorosan a helyere.

Javitás

4.5 A szürök cseréje

4.5.1 Szuro eltavolitasa

1. Fordltsa el a durvaszurot az oramutato jarasaval ellentetes iranyba (1), es tavolitsa el a szurorendszert (2).

Vigyázzon arra, hogy ne essenek idegen tárgyak a szerelvenybe.

1. Huzza le a mikroszurot az eltavolitashoz.

4.5.2 Szurok felszerelése

1. Szerelje vissza a szurórendszert. Győzödn meg arról, hagy a durvaszürón levő zárópeckek a helyükre kattan-janak.
2. Helyezze be a szuró t keszülékbe, es forditsa el a durvaszüró az oramutato jará-salval megegyeztirnyaba. Elenönzzee, hagy a nyilak ilszkedjenek egymashoz.

4.6 A sütöptsi-szörófej felszerelése

1. Vegye ki a felso kosarat.
2. Helyezze a sutelepsi-szorofejet a tartoba (1), es forditsa el jobbra (2).

A sutotepsi-szorofej bekattan a helyere.

Javitás

4.7 A halózati kabel cseréje

Követelmeny:

A keszüléket levalasztotta az aramellatásrol.
A keszüléket levalasztotta vizellatársól.
A készülékek szabadon hozzaféhetok.

4.7.1 A halózati kabel kihúzasa

Ovatosan MOZgassa a halzati kabelt fel es le, es huzza ka csatlakozaojzbatbol.

4.7.2 A halózati kabel csatlakoztatasa

FIGYELEM!

A fócsatlakozó tulmelegedésé!

Jzveszely

• Határozott mozdulattal csatlakoztassa a halózati kabel kattanásig.

Csatlakoztassa a halo zali kabel dugojat a csatlakozoljzathoz, amig a dugo hallatoan a helyere nem kattan.

Javitás

4.8 A mosogatoszeres rekesz fedelenek csereje

Emelokent egy kis csavehuzot hasznalhat.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
Az ajtó nyitva van.
A mosogaloszeres rekesz fedele nyitva van.

4.8.1 A mosogatoszeres rekesz fedelenek eltavolitasa

1. Csusztaa be a mosogatoszeres rekesz fedelet 5 mm-rel.
2. Emeljefel a mosogatoszeres rekesz fedelet zveztosinek alsosreszen, es emeljki a feedelet aveztosinek felsrosreznen.
3. Távolitsa el a rugó.

4.8.2 A rugo behelyzese

1. Helyezze a rugo hosszabbik vegét az adagoló rögztó furatába (1).

1. Helyezze a rugó rovidebbik végét a mosogatoszeres rekesz fedelének rögzitó furataba (2).
2. Nyomja be a fedelet az adagolóba (3).

4.8.3 A mosogatoszeres rekesz fedelenek felszerelse

1. Helyezze a mosogatoszeres rekesz fedelet 5 mm-ree a teljesen nyitott pozici elott a verzetosinekre az egyik oldalon. Enyhén nyomja le az ellenkezoldalt a verzetosinekbe.
2. Ellenorizzee a mosogatoszeres rekesz felidelnek mukodeset.

Javitás

4.9 A szennyvizszivattyu fedelenek csereje

Kovetelmeny:

EItavolitotta a kosarat.
Eltavolitotta azsuroket.467

4.9.1 A szennyvizszivattyu fedelenek eltavolitasa

1. Merje ki a benne levovizet.

Szukseg eseten hasznaljon szivacsot.

1. Fesztse le a szivatyufedelet egy kanallal, es fogja meg a keresztdarabnai fogva.

1. Szögen emelje fel befele a szivattyufedelet, es tavolitsa el.

4.9.2 A szennyvizszivattyu fedelenek telepitese

Helyezze be a szivattyufedelet (1), es nyomja le (2).

A szivattyufedel bekattan a helyere.

Javitás

4.10 Az oldalpanel cseréje

Követelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellatásrol.
A keszülékek szabadon hozzaféretök.
Szabadonallo keszulekek: eltavolitotta a felsb burkolatot. 461

4.10.1 Az oldalpanel eltavolitasa

1. Távolítsa el csavarokat az oldalpanelból (1).

Abra 1: Teljesen beepithefo

1. Dontse az oldalpanelt enyhén kifelé a felsó részen (2).
2. Engedje le az oldalpanelt, es huzza ki az az alapcsatornabol (3).

Javitás

4.10.2 Az oldalpanel telepitese

1. Helyezze az oldalpanelt az alapcsatornaba (1).

Abra 2: Teljesen beepithet

1. Nyomja az oldalpanelt a keszülékhez (2).
2. Rögziltse az oldalpanell csavarokkal (3).

4.11 A külso ajtó cseréje

Követelmény:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellatársól.

4.11.1 A külso ajto eltavolitasa

Tavolitsa el casyarokat az alabbi lépésekben leirt modon.

1. Nyissa ki az ajtót.
2. Tavolitsa el a négy csavart.

3.

Tarta meg az ajtot az egyik oldalon.

Tavolitson el két csavart.

Javitás

4.11.2 A külso ajto felhelyezese

Kovetelmeny:

Az ajtoszigetelest megfeloen poziconaltak es rogztettek a kulso ajto belsejere.
A zsanerok a kulso ajtoban vannak
1. Csukja be a belso ajt ot anelkul, hogy becsapna.

1. Tolja a külso ajtól felfelé a kezelöpanel alá (1).

1. Nyomja a külso ajtó a belso ajtonak, és tartsa meg igy (2).

4.

Tartsa meg az ajtóz egyik oldalon.

Javitás

Nyissa ki az ajtó,és rogzitse két csavarral (4 x 11 mm-es fémcavarok).

1. Rögztse a külso ajtôn négy csavarral (4 x 11 mm-es fémcavarok).

4.12 A kezelöpanel cseréje

Ha egy kezelomodul meghibasodott, a teljes kezelopanelt ki kell cserelni

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
Eltavolitotta a kulso ajtot.
Eltavolitotta a kuls oajt o (teljesen beepihet / beepihet)

4.12.1 A kezelöpanel eltávolítasa

1. Valassza le az elektromos csatlakozókat éz az alacsony szintü öblitószer-érzekelöról a kezelöpanelen (1, 2).

1. Huzza ki a földelokkabelt (3) (optionalis).
2. Nyissa ki a keszülék ajtajat.

3. Fogja meg a kezelöpanelt, hogy ne essen le.

4. Tavolitson el hat csavart.

1. Távolitsa el a kezelöpanelt.

4.12.2 A kezelopanel telepitese

Hasznaljon 4 x 16 mm-es csavarokat.

Az elhelyezest forditott sorrendben végEZe.

Javitás

4.13 Ajtorugok rogzitese

1. Távoltsa el rugóketel-vezetó fedelét.

2.1.Nyissa kirsnyire az ajtot (1).

1. Rögzítse az alapcsatorna horonyába (2).
2. Lassan csukja be az ajtot (3).

A rugokotel automatikusan ilskedik az ajtószanérhoz.

Javitás

3.1. Enyhén csukja be az ajtó (4).

1. Vyghe hatra a hornyot, es engede jef el az tozsanert (5). 3. Nyvissa ka az ajtô (6).

1. Ismételje meg a folyamatot a készülk ésik oldalan.

4.14 Labburkolat csereje

A labak egyformak, es megcerelhetok.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszüléket levalasztotta a vizellatársól
Eltavolitotta a kulso ajtot.
Eltavolitotta a kulosajtot (teljesen beepithet / beepithet).

4.14.1 A labburkolat eltavolitasa

1.

Helytelen eltavolitas.

Ha a labburkolatot oldalt meglazlifja es eltavolitja, meglortenhet, hagy letorik két konzol. Ha csak az egyik konzol serul, az aldal cserelheto, mert a konzolok egyformak. Javasoljuk, hagy helyezezen valamit a keszulék el odalra, hogy konnyitsen a labbal rendlekezo labburkolat terhelésen.

1. Nyuljon be a gezetokbe (1) egy csavarhuzoval, es lefelé nyomással oldja ki a rog-zitoket.

1. Emelje fel a panelt.

2. Elore huzva tavolitsa el a labakat (1).

4.14.2 A labburkolat felszerelése

1. Helyezze be a labakat.
2. Illessze a labburkolatot felûre (1), és nyomja le addig, amíg hallhatoan a helyere nem kattan (2).

Javitás

4.15 Az alapburkolat cseréje

Az alapburkolat alul van az elso reszen.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
Eltavolitotta a butorlapot (optionalis)
EItavolitottaakulsoajtot.
Eltavolitotta a kulso ajtot (teljesen beepithet / beepithet).
Eltávolitotta a lábburkolatot (optionalis).→480

4.15.1 Az alapburkolat eltavolitasa

1. Tavolitson el két csavart (1).

1. Lazitsa meg a rozgizloelemekel (2).

3.Ovatosan dontse elore az alapburkolatot (1).

4.

A modellorsozatl fuggen az EmotionLight csatlakozja meg az alj zathoz leht rozltve.

Válassza le a cislakozó r orgztobutyökné, és húzza hatafelaé (optionalis) (2).

4.15.2 Az alapburkolat felszerelèse

Az alapburkolat felszerelését forditott sorrendben végezze.

Javitás

4.16 A tulfolyo csereje

A tulfolyo a keszulék elso részenek also teruleton talalhato.

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
A butorlapot (optionalis) eltavolittak.
Eltavolitotta a kulso ajtó.
Eltavolitotta a labburkolatot (opcionalis).→480
Eltavolitotta az alapburkolatot. 481

4.16.1 Tulfoyo eltavolitasa

Maradekviz

A lefolyotomlo eltavolitasa utan amaradek viz kifolyhat.
Fogja fel vagy szivja fel a vizet a medencebol egy fecskendovel.

1. Pattintsa ki a felso rogzltot (1, 2)

1. Lazitsa meg a felso rogzitoelemet.

3.1.Helyezzen be egy csavarhuzot a femkonzol ala (1).

1. Gyengeden emelje fel a femkapcsot (2).

Javitás

1. Emelje fel a tufolyot.

4.16.2 A tulfolyó felszerelese

A tufolyo helytelen felszerelse kovetkeztuben vizkár lephet fell! Helyeze be helyesen a tufolyot a keszulék ajara az alapcsatorna veze-tóbe. Pattintsa a tufolyot megfeleloen a helyere a fels részen.

1. 1. Helyezze el a tulfolyot (1).

2. Vigye a tulfolyot a zarhoz (2).

3. Nyomja a tulfolyot a zarvezetobe (3).
   4.Ovatosan helyezze be a tufolyot (4).
4. Pattintsa be a tulfolyot (5).

Javitás

1. Ellenorizze a megfelio beszerelst a bal es a jobb oldalon. 3. Ellenorizze, hogy megfeloen a helyen van-e.

1. Pattintsa ra a bal es a jobb oldalon talalhato femkapcsot.

4.17 A belso ajto csereje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.17.1 A belso ajto eltavolitasa

1. Távolitsa el csavarokat (1).
2. Felfelé huzva tavolitsa el a belso ajtót (2).

1. Rögztse az ajtózsanér csavarokkal.
2. Helyezzen egy belso ajtot az ajtozsanerna.
3. Rögztse a bels öjttc savarokkal.

4.17.2 A belso ajto felszerelse

1. Hajlitsa a gumitomitest elore.
2. Vigny a belso ajtot a gumitomités mogé.
3. Csuksjbe a belso ajtot.
4. Hajlitsa a gumitomitest felfel. Az oldalso részek felfelé mutatnak.
5. Vigye az ajtózananét felfelé.

Javitás

4.18 Az ajtózsanér cseréje

Követelmény:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellatásrol.
A keszülékek szabadon hozzaféretök.
Eltavolitotta az oldalpanelt. 472
Eltavolitotta a kulsa jtot.
Eltavolitotta a belso ajtot.
Eltavolitotta a kezelopanelt. 477
Megjavltotta az ajtorugokat.478
Eltayolitotta laabburkolatot.480
Eltávolította az alapburkolat.→481
Eltavolitotta a tuftolyot. 482

4.18.1 Az ajtozsan erltavolitasa

1. 1. Csavarhuzóval nyissa ki a rogzitohorgot (1).

2. Húzza elore a z ajtózsanert (2)

1. Valassza le az ajtószanérról a földelcsatlakozást.

4.18.2 Az ajtózananér felszerelése

Aramutes veszelye aram alatt lev o alkatrzesek miatt!

Eletveszély a nem megfelelo javtás okozta áramütes miatt

Az elektramos alkatrsezek javfatasat kizarolag képsett elektrum-szeresz végeshti.
A javatis utan vageztesen a VDE 0701-nek vagy az orszagspecifikus szabalyozaskon megfelelo vizgazalot.

Javitás

1. 1. Helyezeze a zsanert a keszulekre (1).

2. Tolja lefele (2) a zsanert addig, amig a keszulkehz nem csatlakozik.

2.

Egy hiányzó födelö csatlakozás halózati feszültseget okozhat az aj-toban.

Hozza letre a fodelo csatlakozast.

4.19 Az (also) gumitōmītes cseréje

Kovetelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellatásrol.
Eltavolitotta a kulso ajtot.
Eltavolitotta az alapburkolatot. 481
Eltavolitotta a Iabburkolatot (opcionalis). 480
Eltavolitotta az ajtórugókat.
Eltavolitotta a kezelopane
Eltavolitotta a jobb also reszen levokabelkogetartot.

4.19.1 A gumitōimits eltávolitasa

1. Távolítsa el a két rögzitóelemet az also gumitòimitsre (1, 2).

1. Valassza le a tullolyot.

1. Emelje fel a tufolyot

Javitás

1. Távolítsa el az also gumitòmítest a belso ajtórl.

4.19.2 A gumitōimits felhelyezese

1. Helyezze fel a tomitosapkakat a tomitoruuddal ellatott gumitomites jobb es bal oldalara.

1. Helyezze a tomitosapkaval ellatott gumitomitest a belsa jtoba.
2. Rögzütse a gumitomitest két rögztöelemmel.

Javitás

4.20 A (felsö) gumitömités cseréje

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket leválasztotta a vizellátásrol.

4.20.1 A gumitomités eltavolitasa

Tavolitsa el gumitomitest a belso keretbol.

4.20.2 Gumitömités felhelyezese

A gumitomét est a felhelyezes elott megfelelo hosszúsagura kell vagni. Ez 1750 mm a 81 cm magas keszülékek, illetve 1850 cm a 86 cm magas kszülékek eseten.

1. Keszítse elő a megfelelo gumitömitést.
2. Biztositsa a tomtotprofil helyes beszerellesi pozicjat.

1. A feher pontnak egy vonalban kell lennie a toitoszalaggal.

4

A tomtés nem leht hullamzó, és nem huzóchat a sarkoknál. A tomtést a végeken atlósan kell évagnl, és az eiöl levő tartály aljávezétni.

Allfisa a tomites vegét egyenesen elore a belso ajto alatt. A tomitesnek a leheto legjobban a tartaly oldalahoz kell nyomodnia.

Helyesen felhelyezett gumitomités:

Javitás

4.21 Az EmotionLight cseréje

Az EmotionLight az oblitotartaly kulsrzesenek felsfeleben van.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról
A keszulekek szabadon hozaferhetok.
Eltavolitotta a felsb burkolatot (optionalis).
Eltavolitotta a jobb oldali panell (optionalis).→472

4.21.1 Az EmotionLight eltavolitasa

1. Valassza le hátul a rogzitohorgot (1).

1. Felfele huzva tavolitsa el a tartot (2).

2. Húzza ki a csatlakozóbal (a készülék elejenek jobb als o reszén van).

3. Távolítsa el az elektromos csatlakozást a tapegységból.

1. Távolitsa el az EmotionLight vilagítast a készülékból.

4.21.2 Az EmotionLight beszerelése

1. Helyezze a tartot az oblitotartaly vázába (1).

Javitás

1. Pattintsa le a rogzitohorgot (2).

3

FIGYELEMI

Helytelen beszerelés!

abelserules az ajtozansernel.

Helyezea kabbat a zjostszanerhez (a lemezpant es abohti-tartaly kozott) ügy, hogy a mozgo alkatrzeske ne karoitsaksik.

A kabelt a jobb also részre szerelje be.

Javitás

Abra 3:Lapoebel

4. Csatlakoztassa a csatlakozot.

4.22 A TimeLight csereje

A TimeLight vilagitast kizarolag egyben cserelje ki.

A TimeLight modul az alapburkolat hatso részéhez van rogzitve.

Kovetelmeny:

A keszüléket levalasztotta az aramellatársól.
A keszüléket levalasztotta a vizellatársól
Eltavolitotta a labburkolatot. 480
Eltavolitotta es megforditotta az alapburkolat.481

4.22.1 A TimeLight eltavolitasa

1. Hajlitsa a rozgitolemeket (1) enyhén kifelé.

1. Húzza ki a TimeLight modult felfèle iranyban a gezetöból (2).

4.22.2 A TimeLight beszerelése

1. Hajlitsa vissza a rozgitselemeket (1).

1. Nyomja a TimeLight modult a gezetöbe (2).
2. Csallakoztassa az elektromos csatlakozast.

Javitás

4.23 Gap Illumination vilagitas csereje

Követelmeny:

A keszüléket levalasztotta az aramellátásrol.
A keszüléket leválasztotta a vizellatásrol.
Szetszerelte a külso ajtó.
Eltavolitotta kezelopanelt.

4.23.1 Gap Illumination vilagitas ehtavolitasa

1. 1. Valassza le a rogztloelemet (1).

2. Tavolitsa el az elektromos csallakozast a mukdtelomodulbol (2).

2.1. Valassza le hátul a rogztöhorgot (1).

1. Tavolitsa el a fenyszalagot (2).

Javitás

3.1. Valassza le a rogztohorgot (1).

1. Emelje fel a PCB-t a tartóval, és távolítsa el a mücködtetőmodul vizából (2)

4.23.2 Gap Illumination vilagitas beszerelèse

1. Helyezze a PCB-tartot a mukodetomodul vázaba

1. Huzza meg addig, amig egy kattano hangot nem hall.

1. Szerelje be a fenyszalagot, es huzza meg addig, amig egy kattano hangot nem hall.

1. Csatlakoztassa a gezetéket a muködtetömodulhoz.

4.5.2 Montáz filtrov

1. Znovu zmontujte filtracny system. Uistite sa, ze aretacny vystupky na filtri na hrubne necistoty zacvakla na svoje miesto.
2. Filtracny system vozte do spotrebica a filter na hrube necistoty otocte v smere hodinovych ruciciek. Uistite sa, Ze sa oznacenia slky zhoduju.

Oprava

4.16.2 Montáz prépadóvo vedenia

Skody sposobene vodou kvoli nespravnej montazi prepadoveho vedenial Spravne vlozte prepadov evedenie dole do vocidla zakiadneho zfabu. Zacvaknite prepadov evedenie spravya na sovie miesto hare.

1. 1. Umiestnite presupodov vedenie (1).

2. Presunte prepadove vedenie do tesnenia (2).

3. Zatlacte prepadove vedenie do vodidla tesnenia (3).
   4.Prepadové vedenie (4) vlozte presne.
4. Zacvaknite prepadove vedenie (5).

Oprava
