NÁVOD K OBSLUZE SE63HX52BE SIEMENS

Poznámky k opravě - Myčka nádobí

1 O tomto dokumentu 86

1.1 Dulezite informace 86

1.1.1 Ucel 86
1.2 Vysvětlení symbolù 86
1.2.1 Uroven nebezpeci 86
1.2.2 Symboly nebezpeci 86
1.2.3 Struktura vystrah 87
1.2.4 Obecne symbol 87

Bezpečnost. 88

2.1 Vseobecne bezpecnostnifokyny 88

2.1.1 Vsechny domaci spotrebice 88

Nastroje a pomúcky 8

Oprava

4.1 Vymena horni desky 90

4.1.1 Sejmuti horni desky 90
4.1.2 Montázh hornl desky.. 90

4.2 Montaz systemu kosu 91

4.2.1 Montaz zasobniku na tabley u modelu 86 cm.. 91
4.2.2 Montaz drzaku salku 91
4.2.3 Montaz parni vlozky 92

4.3 Vymena zasuvky varioDrawer 93

4.3.1 Vyjmuti zasuvky varioDrawer 93
4.3.2 Montaz zasuvky varioDrawer 94

4.4 Vymena ostrikovacich ramen 95

4.4.1 Vyjmuti ostrikovacho ramena 95
4.4.2 Montaz ostrikovaciho ramena 95

4.5 Vymena filtru 96

4.5.1 Vyjmutif filtru. 96
4.5.2 Montaz filtru 96

4.6 Montaz ostrikovaci hlavy pro plechy 97

4.7 Vymena napajeciho kabelu 98

4.7.1 Vytażení napajecího kabelu. 98
4.7.2 Pripojennapajecihokabelu 98

4.8 Vymena krytu zasobniku na myci prostfredek 99

4.8.1 Odstranení krytu zásobniku na myci prostředek 99
4.8.2 Vlozeni pruziny 99
4.8.3 Montaz krytu zasobniku na myci prostredek.. 99

4.9 Vymena krytu cerpadla odpadni vody 100

4.9.1 Odstraneni krytu cerpadla opadni vody 100
4.9.2 Montaz krytu cerpadla odpadni vody 100

4.10 Vymena bochniho panelu 101

4.10.1 Sejmuti bočniho panelu 101
4.10.2 Montaz bochniho panelu 102

4.11 Vymena vnejsich dvirek 103

4.11.1 Vyjmuti vneshich dvirek 103
4.11.2 Montáz vnejsich dvftek 103

4.12 Vymena ovladaciho panelu 105

4.12.1 Odstranenovladacibo panelu 105
4.12.2 Montáz ovladacího panelu 105

4.13 Oprava pruzin dvifek. 106

4.14 Vymena spodniho panelu 108

4.14.1 Sejmuti spodniho panelu 108
4.14.2 Montaz spodniho panelu 108

4.15 Vymena zasuvkove desky v zakladne 109

4.20.1 Vyjmuti tsesnei dvirek 118
4.20.2 Montáz tésněni dvírek 118

Poznámky k opravě - Myčka nádobí

4.21 Vymena EmotionLight 119

4.21.1 Odstranéni EmotionLight 119
4.21.2 Montaz EmotionLight 119

4.22 Vymena TimeLight 122

4.22.1 Vyjmutl TimeLight 122
4.22.2 Montaz TimeLight 122

4.23 Vymena Gap Illumination 123

4.23.1 Vyjmuti Gap Illumination 123
4.23.2 Montaz Gap Illumination 124

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnoruciopravspotbrebiu v souladus platnymipredispyso ekodesignu (platnymi k 03/2021).

Obsahuji informace o vymene nekterych nahradnich dlu vctne prisluynch vystrah a nebezpeci.

V pripadé dotazu se obratte na nās zákaznicky servis. Za skody rucime pouze v pripadé, ze budou správné dodrženyPokyny k opravě.

1.2 Vysvétlení symbolú

1.2.1 Uroven nebezpeci

Jednotlivo urovné vystrah se skladají ze symbolu a signáního slova. Signáni slova uvádeji závažnost nebezpeči.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Uroven nebezpeci

1.2.2 Symboly nebezpeci

Symboly nebezpeci jsou symbolicka znazorneni urcujici druh nebezpeci

V tomt dokumentu jsou pouzity nasledujici symbolo nebezpeci:

Symbol nebezpeci Význam
!	Obecné vystražné upozorněni
	Nebezpeci vycházejíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
SSS	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpeci

1.2.3 Struktura vystrah

Vystrahy pouzite v toto dokumentu maj standardizovan yzhled a strukturu.

Nasledujicj pflklad ukauzje vystruh, ktera varjue pred zasaheim elektrickym proudem piti dokyu dilu pod prudem. Je uvedeno opatfeni pro zabraneni rizika.

1.2.4 Obecné symboly

V toto dokumentu jsou pouzity nasledujici obecne symboly:

Obecný symbol Význam
i	Uvedeni zviástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni výsledku
[Start]Uvedeni klasy nebo tlačitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného textu / okna (naukazateli spotfěbiće)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Vseobecne bezpečnostníPokyny

2.1.1 Vsechny domáci spotřebrane

Nebezpeci urazu elektrickym proudem pfi dotyku dlu pod proudem!

Chyby pri oprave elektrickych soucasti mohou vest k urazu elektrickym proudem!
- Odpoje spotfebic ze site alespon 60 sekund prd zahajenim praci.
- Po opravě nechte provest bezpečnostnízkoušku podle VDE 0701 nebo spečifický predpisù dané zěme.

Nebezpeci poraneni o ostre hrany!

Pouzivejte ochranné rukavice.

Nebezpeci rozdrceni bēhem opravy, udžby, odstraněni zavad a servisu tězkymi a pohyblivými součastmi

Pouzivejte bezpecnostn obuv.
Zajistete tězké současti préd pádem.
Nesahejte na pohyblive soucasti.

Nebezpeci z hlediska bezpečnosti / funkce spotřebrane!

• Používejte pouze origináni nahradní dily.
  Nebezpeči poskození elektrostatisty citlivych současti (elektrostatický vyboj)!
  Nedotykejtesmodulu,vctnepripojakvodicu.

Nastroje a pomücky

Oznaceni Detaily Smíky
Śroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistnám kolíkem
Śroubovák torx T15	Délka 80 mm
Plochy šroubovák Čepel 10 mm x 1,6 mm x 200 mm	Ø
Jehlové klestě [00340871]	Délka: 200 mm, rovné

2021-03-22 9001630792 Copyright BSH Hausgeräte GmbH strana 89 od 989

Oprava

4.1 Vymena horní desky

Požadavek:

Spotfebi ecdojpojenoy od privodu elektrickenenergie.
Spotrebicje volne přistupny.

4.1.1 Sejmuti horní desky

1. Odstrante dva srouby ze zadni strany (1) (volitelne).
2. Stisknete obé západky umlěné pod homí deskou směrem nahoru (2).

1. Lehce nadzvedne t e lo hom i desky (3).
2. Homi desku vysunte smere mdozadu (4).
3. Sejměte horní desku.

4.1.2 Montázh horni desky

1. Zaklapène zadni āst pracoví desky do vodicích list pomoci poljistnéch manžet (1).

1. Horní desku posùnǐte doprědu (2).
2. Zatlačte prědni Čast horní desky směrem dolù, dokud obě západky slyšitelné nezapadnou na misto (3).
3. Opet zarsoubujte dva srouby (4) (volitelne).

Oprava

Ze spotrebice byl odstranen prisluynko.

4.2.1 Montáz zásobniku na tabley u modelu 86 cm

Speziáni nastroje:

Zasobnik na tabley [00614935]
Drzak szalku [00618565]
1. Vlozte zasobnik na tabley do cela koše.
2. Vystfedte jej a zaklapneite zasobnik na spravne misto.

4.2.2 Montáz držák ušálkú

Spezialn nastroje:

Zasobnik na tabley [00614935]
Drzak salku [00618565]

Pf myl salku je moze drzak vyklopit. Pidany uhe lomezuje hromadeni vody na spodni strane salku. U vsyokych sklenic doporuucjeme ponechat drzak salku sklopeny.
Jsu-ll horni kosye vibaveny volitelnou plastovou vlozkou, musbyt nejprve vyjmuta.

1. Vyjměte plastovou vložku.

1. Nacvakne tdrzak saiku na spravne misto.

1. Vyklopte drzak.

Oprava

1. Umistete nadobi, klere chcete umyt.

4.2.3 Montáz parní vložky

Speziñán nástroje:

Zasobnik na tabley [00614935]
Drzak salku [00618565]

Zasunte parni vlozku koncovkami pod system kosu.

Oprava

4.3 Vymena zasuvky varioDrawer

1. Ohnete klapky madla dovnitf.

4.3.1 Vyjmuti zasuvky varioDrawer

1. Vyjmete madlo smarem nahoru.

2. Vycvaknete plastové bočni vložky ven a vytlače je nahoru z rámu.

Oprava

1. Opatrone ohnete zoubky vodici kolejnice smerem ven.

1. Vytáhněte sklopné trny ven ze zoubkú.

2. Vycvaknete celo kovoveho ramu z drzaku.

1. Vysunte kovovy ram ven z kolejnic.

4.3.2 Montáz zásuvky varioDrawer

Montaž proved v opacné sledu.

Oprava

4.4 Vymena ostrikovacich ramen

4.4.1 Vyjmuti ostrikovaciho ramena

1. Vysroubujte hom ostfikovacrameno (1) a vyjmete jej vytahnutim smerem dolu 2).

1. Vyjměte spodní ostřkováci rameno jeho vytáhnutí směrem doku.

4.4.2 Montáz ostrikovaciho ramena

1. Vlozte spodni ostrikovacr rameno.
   Ostrikovaci rameno zaklapne na své misto.
2. Vlozte horni ostrikovaci rameno a pevnje jej zaresubujte na své misto.

Oprava

4.5 Vymena filtru

4.5.1 Vyjmuti filtru

1. Otocthe h Ruby filtr proti smeru hodinovych rucicek (1) a vyjmte filtracnf system (2).

Dbeje na to, aby do jimky nespadly zadne cizi predmety.

1. VytaZenim vyjmte mikrofiltr.

4.5.2 Montáz filtru

1. Smontujte filtracni systém.
   Ujistete se, ze zajistovaci zapadky hrubeho filtru zaklaply na své misto.
2. Vlozte filtraci system do spotfebeice a otocthe hruby filtr ve smru hodinovych rucikek.
   Ujistete se, ze obe sipky licutji.

Oprava

4.6 Montáz ostrikovací hlavy pro plechy

1. Vyjmete homi kos.
2. Vlozte ostrikovaci hlavu pro plechy do drzaku (1) a otochte ji smereh doprava (2).

Ostrikovac hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Vymena napajecihokabelu

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Spotfebi je volne pfistupny.

Přehrátí sit'ov pflpokjly

Nebezpeci pozáru

Dukladne zasunte napajeci kabel, dokud nezaklapne.

Zasunte zastrcku napajecho kabelu do siové zasuvky, dokud zastrka slysiteln nezaklapne na své misto.

Oprava

4.8 Vymena krytu zasobniku na myci prostredek

Pro vypaceni muzete pouzt maly sroubovak.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbrebi je odpojeny od privodu vody.
Dvifka jsou otevfená.
Kryt zasobniku na myci prostfedek je otevreny.

4.8.1 Odstranéni krytu zásobniku na myci prostředek

1. Posuhte kryt zasobniku na myci prostfedek o 5 mm.
2. Vyjměte spodni stranu krytu zásobniku na myci prostředek z kolejnic a homí stranu krytu vysunte ven.
3. Odstrahte pruzinu.

4.8.2 Vlozeni pruziny

1. Dlouhy konec pruziny vlozte do montažniho ovoru daskovacj Jednotky (1).

1. Krátký konec pruziny vložte do montážniho olvoru krytu zásobniku na myci prostředek (2).
2. Zamackne t kryt do davkovacj jednotky (3).

4.8.3 Montáz krytu zásobniku na mycí prostředek

1. V poloze 5 mm préd uplyn otevřenim vložte kryt zasobniku na myci prostredek do vodici listy na{jedne strane. Za použít jemné sily zatalé opáčny konec do vodici listy.
2. Zkontrolujte funkci krytu zasobniku na myci prostredek.

Oprava

4.9 Vymena krytu cerpadla oppadni vody

Požadavek:

Kos je vyjmuty.
Filtry jsou odstranene. 96

4.9.1 Odstranéni krytu Čerpadla odpadni vody

1. Vycerpejeve veskerou vodu.

V priapé potfeby použijte houbicku.

1. Odmontujte kryt cerpadla Izici a uchopte jej za Rozperu.

1. Zvednete kryt Čerpadla šikmo směrem dovnitī a odstranje jej.

4.9.2 Montáz krytu Čerpadla odpadni vody

Vlozte kryt cerpada (1) a zatlachte na nej (2).

Kryt cerpadla zaklapne na své misto.

Oprava

1. Z bočniho panelu vyšroubujte šrouby (1).

Obr. 1. Plne integrovany spotbreic

1. Vyklonté bočni panel nahore mlne ven (2).
2. Spustte bočni panela vytáhněte jej ze zámbru základny (3).

Oprava

4.10.2 Montáz bočniho panelu

1. Vlozte bočni panel doŽlábku základny (1).

Obr. 2: Plne integrovany spotfebič

1. Zatačte bočni panel do spotřebrane (2).
2. Boční panel zajistěte šrouby (3).

Oprava

4.11 Vymena vnejsich dvirek

Požadavek:

Spotfebi ecdojpojen od privodu elektrickenenergie.
Spotbreic je odpojen od privodu vody.

4.11.1 Vyjmuti vnëjsich dvirek

Odstraţne srouby, které jsou popsané v nasledujících krocích.

1. Otevierte dvirka.
2. Odstrante Ctyr slrouby.

3

Dvirka na jegne strane pfdrzuite.

Odstrahte dva srouby.

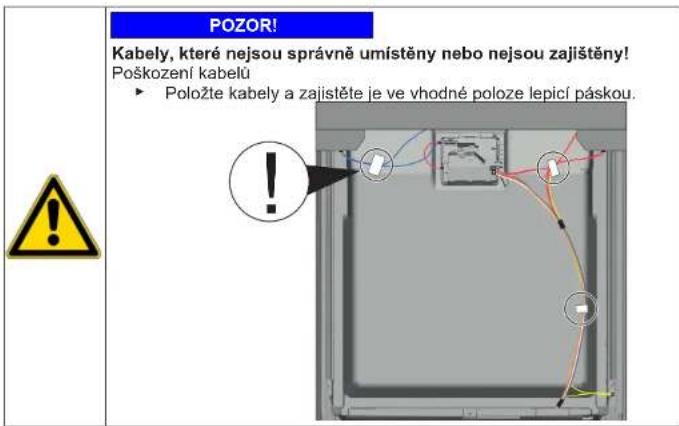

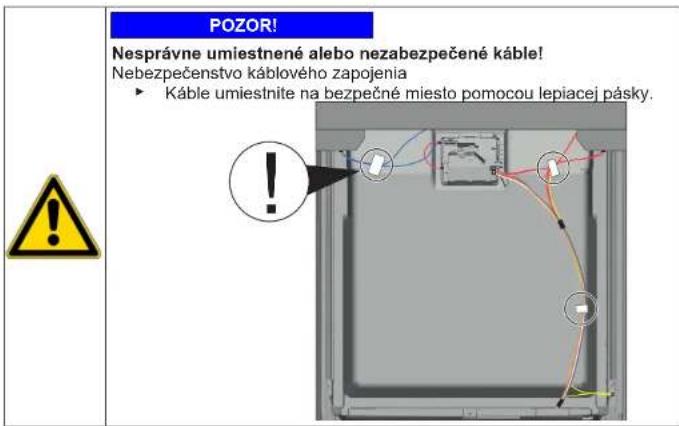

4.11.2 Montáz vnejśich dvírek

Oprava

Požadavek:

Izolański roundo je správně umistěno aupevněno na vinití strane vnejsich dvírek.
Do vnejsich dvifek jsou namontovany zavesy.
1. Zavretene vinitri dvlka, aniz byste je zaklapli.
2. Zatlacte vnejsl dvirka nahoru pod ovladaci panel (1).

1. Zatlačte vnejši dvířka směrem k vinitním dvífkúm a pridržte je (2).

4

Dvifka na{jedne strane pridrjule.

Otevřete dvífka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

5.Vnejsi dvira zajistete ctymi srouby (kovovse srouby 4 x 11 mm).

Oprava

4.12 Vymena ovladaciho panelu

Je-li vadny jedem z fidicich modulu, musi byt yvmenen cel'y ovladacip panel.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbrebi je odpojeny od privodu vody.
Vnejsi dvifka jsou vyjmuta.
Vnejsdvlkajsouvymuta (plne integrovany/integrovanyspotbrebi).

4.12.1 Odstrænī ovládacího panelu

1. Odpoje elektrické pripojen ovladacho panelu a senzoru nizke hladiny lesticiho prostredku (1, 2).

1. Odpojte zempli kabel (3) (volitelne).
2. Otevretedvifka spotbrebice.

3. Zajistete ovladaci panel prd padem (pridrzte jej).

4. Odstrahte sest sroubu.

1. Odstrante ovladaci panel.

4.12.2 Montáz ovládacího panelu

Poujite srouby 4 x 16 mm.

Montaz proved've opacnem sledu.

Oprava

4.13 Oprava pruzin dvirek

1. Odstrante kryt vedeni kabelu.

2.1.Dvifka pooteviete (1).

1. Umistěte dražku do Žlábku základny (2).
2. Pomalu dvifka zavrete (3).

Kabelovy systém se automatický převní k závesu dveři.

Oprava

3.1. Jemn' zavfete dvifka (4).

1. Posunte dražku dozadu a uvolněte záves dvírek (5).
2. Otevretedvifka (6).

1. Opakujte proces na druhé straně spořebieč.

2021-03-22 9001630792 Copyright BSH Hausgeräte GmbH strana 107 od 989

Oprava

4.14 Vymena spodniho panelu

Nozicky jsou identické a Ize je libovolně zaměnit.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
Vnejsi dvirka jsou vjmuta.
Vnejs dvika jsou yjmuta (plne integrovan/ integrovany spotfebi).

4.14.1 Sejmuti spodniho panelu

1.

Nesprvné sejmuti.

Pokud spodni panel uvolnite po strane a sejmte jej, mohou se ulomit oba dva drzaky. Je-li poskozeny pouze jeder drzak, je mozné yvmenit strany, oba drzaky jsou identicke.

Doporučujeme umistínekaj prěděmt pod přědní bočné stranu spořtežé, aby doško k oděhéné spožný panelu s nožickámi.

1. Sāhnefte šroubovákem do vocíl liśy (1) a uvolněte zāpadku jejím zatlăcenim do-lu.

3.Zvednete panel.

1. Odstraţne nozički smrerem doprêdu (1).

4.14.2 Montáz spodniho panelu

1. Namontujte nožicky.
2. Upevnete spodni panel v jeho horni casti (1) a zatlacte na nej, dokud slysitelne nezaklapne do spravne polohy (2).

Oprava

4.15 Vymena zasuvkove desky v zakladne

Zásuvkóva deska je umistěna ve spodní Časti vpředu.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbrebi je odpojeny od privodu vody.
Celni strana nabytku (voliteiné) je odstraněna.
Vnejsl dvilka jsou vyjmuta.
Vnejisi dvifka jsou vvjmuta (plne integrovany/integrovany spotbreic).
Spodni panel je odstraneny (volitelne),→108

4.15.1 Odstraněni zásuvkové desky v základné

1. Odstrante dva srouby (1).

1. Uvolnete zapadky (2).

2. Opatrně naklonite zásuvkovou desku doprodu (1).

4.

Odjistete zastrku na zapadce a zatahnete dozadu (volitelne) (2).

Montaž zasuvkoveisky provedte v opacné sledu.

Oprava

4.16 Vymena prepadového potrubí

Pprepadovotrubijeumistenove spodni casti spotbrebiévpredu.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
Celni strana nabytku je odstanen (volitelne).
Vnejdi dvilka jsou vyjmuta.
Spodni panel je odstraneny (volitelne).→108
Zásuvkóvá deska v základné je odstrěná. →109

4.16.1 Odstraněni prépadového odtoku

Zbytková voda

• Po odstraněni vypoustěci hadice muže vyтěct zbytková voda.
  Zachyfte vodu nebo ji ze dna spotbrebié odsajte.

• Odstraţne zăpadku na homi strană (1, 2).

1. Uvolnete zapadku nahore.

3.1. Pod koyovy drzak ylozte sroubovak (1).

1. Jemne uvolnete kovovou uchytku (2).

Oprava

1. Vyjměte prepadové potrubí.

4.16.2 Montáz prépadového potrubí

Poskozeni vodou pri nesprvné instalaci prepadového potrub!
Spodni cast prepadového potrub spravné zaunite do kolejnic ve zlabku zakladny.
Horni cast prepadového potrub zaklapné spravné na svě misto.

1. 1. Umistete prepadov potrubi (1).

2. Zasunte prepadove potrubi do tsesneni (2).

3. Zatlačte prepadové potrubí do kolejnic v těsněni (3).
4. Prepadové potrubi vlozte s nejvyší presností (4).
5. Zaklapnete prépadov potrubi (5)

Oprava

1. Zkontrolujte levou i pravou stranu montaže. 3. Zkontrolujte správné usazení.

1. Zaklapnete kovovou uchytku na levé i pravé strane.

Oprava

4.17 Vymena vnitrnich dvifek

Požadavek:

Spotfebi ecdojpojenoy od privodu elektrickenenergie.
Spotbreic je odpojen od privodu vody.

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Spotfebi je volne pfistupny.
Bočni panel je odstranény.→101
Vnejfdvfkjsouvymuta.
Viniti dviirka jsou odstranena.
Ovladaci panel je odstraneny, 105
Pruziny dvifek jsou zajistene. 106
Spodni panel je odstraneny. 108
Zasuvkova deska v zakladne je odstranena, 109
Přepadovžlăj je odstraněny.→110

4.18.1 Odstraneni zavesu dvirek

1.1. Pomoci sroubovaku uvolnezte zapadku (1).

1. Vytihnete zavés smérém dopředu (2).

1. Uvolnete zemnici kabel na zavesu dveri.

4.18.2 Montáz závesu dvírek

Oprava

1. 1. Do spotbrebie umistete zaves (1).

2. Posunte zaves dolu (2) tak, aby do spotfebiez zapadl.

2.

Chybejici uzmenni muze vest ke vzniku potencialu elektricke sithe n dvefich

Provedte uzemneni.

2021-03-22 9001630792 Copyright BSH Hausgeräte GmbH strana 115 od 989

Oprava

4.19 Vymena (spodniho) tsesnei dvirek

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Vnejsi dvirka jsou vyjmuta.
Zasuvkova deska v zakladne je odstranena.109
Spodni panel je odstraneny (volitelne).→108
Pruziny dvifek jsou odstaneny.
Ovladaci panel je odstraneny
Byl odstranen drzak kabeloveho svazku vpravo dole.

4.19.1 Vyjmuti tsesni dvirek

1. Ze spodniho těsněni dveří vyjměte dvež přidržné spony (1, 2).

1. Odpojte prepadovy odtok.

3.Vyjmete prepadovy zlab.

Oprava

1. Z vinitrich dvirek vyjmeite spodn i tsebni.

1. Spolu s tésnémim dvirek umistete na tésnici listu vlevo a vpravo tésnici uzávery.

1. Do vinitnich dvirek vlozte tésnéni's uzaviraci klapkou.
2. Tsesnén dvifek zajistete dvema prldrznymi sponami.

Oprava

4.20 Vymena (horniho) tseseni dvifek

Požadavek:

Spotfebi ecdojpojen od privodu elektrickenenergie.
Spotbreic je odpojeny od privodu vody.

4.20.1 Vyjmuti tsesni dvirek

Z vinitinho ramu vyjmete tsesnei.

1. Pripravte si prisluşné těsněni dvírek.
2. Ujistete se o spravne montažni poloze profilu tésnéni.

1. Bila tečka musi licovat s proužkem těsnici lišty.

4

Téséní nésmi byt y rozich zvlné ani napnute. Téséní je na konc h piñcne zariznuto a zerpedu se zuzuje smér em ke spodni casti záobníku.

Umistete konec tseneni rovné dopredu pod vnilni dvika. Tseneni by melo co nejvice dolhat ke strane zasobniku.

Správné namontované těsnění dvírek:

Oprava

4.21 Vymena EmotionLight

EmotionLight se nacházi v horní prědní vnějsí cásti proplachovaci nadrze.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotrebic je odpojeny od privodu vody.
Spotfebi je volne pfistupny.
Horní deska je odstrēná (volitelné).
Pravy bočni panel je odstraněny (volitelné).→101

4.21.1 Odstraneni EmotionLight

1. Vytáhněte držák směrem nahoru (2).

2. Vytáhněte zăstréku z konektoru (vpravo dole na prědni straně spotřebieč).

3. Odpoje elektrické pripojeni od napajeciho modulu.

1. Odstrahte EmotionLight ze spotbrebcie.

4.21.2 Montáz EmotionLight

Kabel namontujte na spodni pravou stranu.

Oprava

Obr. 3: Plochy kabel
4.Zasunte zastrku.

Oprava

4.22 Vymena TimeLight

TimeLight vyměnte pouze jako celek. Modul TimeLight je upevné k zadni casti zásuvkové desky v základne.

Požadavek:

Spotbrebič je odpojený od privodu elektrické energia.
Spotbreic je odpojeny od privodu vody.
Spodni panel je odstraneny. 108
Zásuvková deska v záklaté je odstraněna a otočena.→109

4.22.1 Vyjmutti TimeLight

1. Zapadky (1) jemne ohnene smerem ven.

1. Vytáhněte modul TimeLight nahoru z vodici listy (2).

4.22.2 Montáz TimeLight

1. Ohnete západky (1) zpét.

1. Zasunfe modul TimeLight do vodici liSty (2).
2. Zapojte elektrické pripojeni.

Oprava

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojeny od privodu vody.
Vnejsl dvrka jsou demontovaná.
Ovladaci panel je odstraneny.

4.23.1 Vyjmuti Gap Illumination

1. 1. Odjistete zapadku (1).

2. Odpoje elektrické pripojeni z provozniho modulu (2).

2.1.Odjistete pridrznhakvzadu(1).

2.Vyjmte svetelne vlakno (2).

Oprava

3.1.Odjistete pridrzny hak (1).

1. Zvedněte disposnych spoj u držákem a vyjměte ji z rámu provozniho modulu (2).

4.23.2 Montáz Gap Illumination

1. Vlozte drzak desky plosnych spoju do ramu provoznilho modulu.

1. Upevnete jej zaklapnutim.

1. Vlozte svetelne vlakno a upevnete jej zaklapnutim.

1. Vodič pripojte k provoznímu modulu.

Tip til reparation - Opvaskemaskine

Om dette Dokument. 127

1.1 Vigtig information 127
1.1.1 Formal 127
1.2 Forklaring af symboler 127
1.2.1 Fareniveauer 127
1.2.2 Faresymboler 127
1.2.3 Adverslernes opbynging 128
1.2.4 Generelle symboler 128

Sikkerhed 129

Poznámky k opravám - Umyvačka riadu

O toto dokunte 786

1.1 Dolezite informacia 786

1.1.1 Ucel 786
1.2 Vysvetlenie symbolov 786
1.2.1 Urovne nebezpečenstva. 786
1.2.2 Symbolo označujuce rizika 786
1.2.3 Struktura varovani 787
1.2.4 Vseobecne symbol 787

Bezpečnost 788

2.1 Vseobecne bezpechnostné poukyny 788

2.1.1 Vsetky domace spotrebice 788

Nastroje a pomocky 789

Oprava. 790

4.1 Vymena pracovnej plochy 790

4.1.1 Odobratie pracovnej plochy 790
4.1.2 Montaz pracovnej plochy 790

4.2 Instalacia systemu kosov 791

4.2.1 Montaz drzadla v modeli rozmerom 86 cm 791
4.2.2 Montazuchtykynaprdrzanie poharov 791
4.2.3 Montaz naparovacej vlozky 792

4.3 Vymena zasuvky varioDrawer 793

4.3.1 Vybratie zasuvky varioDrawer 793
4.3.2 Montaz zasuvky varioDrawer 794

4.4 Vymena ostrekovacich ramien 795

4.4.1 Odoberanie ostrekovacieho ramena 795
4.4.2 Montaz ostrekovacieho ramena 795

4.5 Vymena filtrov 796

4.5.1 Odoberanie filtra 796
4.5.2 Montaz filtrov 796

4.6 Montaz ostrekovacej hlavice na plech na pecenie 797

4.7 Vymena elektrického kábla 798

4.7.1 Odojenie elektrického kábla 798
4.7.2 Pripojenie elektrického kábla 798

Poznámky k opravám - Umyvačka riadu

4.21 Vymena EmotionLight 819

4.21.1 Odoberanie osvetlenia EmotionLight 819
4.21.2 Montaz osvetlenia EmotionLight 819

4.22 Vymena TimeLight 822

4.22.1 Odstranenie TimeLight 822
4.22.2 Montaz TimeLight 822


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napatím! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom opráv.

1.2.4 Vseobecne symboly

V toto dokunte sa pouzivaju nasledujuce vseobecne symboly:

Všeob. symbol Význam
i	Označenie špecíálinehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Všeob. symbol Význam
Označenie prepojenia na videonávod
Označenie požadovaných nastrojov
Označenie požadovaných podmienok
Označenie podmienky (ak ..., potom ...)
Označenie výssledku
Spustenie Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Vseobecne symbol

Bezpečnost'

2.1 Vseobecne bezpecnostréPokyny

2.1.1 Vsetky domace spotrebice

Nebezpečenstvo urazu elektrický prudom pri dotyku s Čast'am pod napatim!

Spotrebič je odpojený od elektrického napajania.
Spotrebič je voǐne dostupné.

4.1.1 Odobratie pracovnej plochy

1. Odstrante dve skrutky vzadu (1) (volite nè).
2. Stlacte obe zachytabvie packy pod pracovnou plochou smerom nahor (2).

1. Vpredu mierne zdvihnite pracovnu plochu (3).
2. Pracovn' plochu odltace smerom dozadu (4).
3. Odstrante pracovn plochu.

4.1.2 Montáz pracovnej plochy

1. Zablokujte zadnu Čast pracovnej plochy do vodidiel pomocou pridznych zarazok (1).

1. Vytlacke kovovr ram vzadu z vodidla.

4.3.2 Montáz zásuvky varioDrawer

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

4.4 Vymena ostrekovacich ramien

4.4.1 Odoberanie ostrekovacieho ramena

1. Odskrutkujte horne ostrekovacie rameno (1) a potiahnite nadol, cim ho vyberiete (2).

1. Vytilhniite spodne ostrekovacie rameno nadol, cim ho vyberiete.

4.4.2 Montáz ostrekovacieho ramena

1. Vlozte spodné ostrekovacie rameno.
   Ostrekovacie ramenozacvakne na svoje miesto.
2. Vlozte horne ostrekovacie rameno a napevno ho zaskrutkujte na svoje miesto.

Oprava

4.5 Vymena filtrov

4.5.1 Odoberanie filtra

1. Otocte filter na hrubé necistoty proti smeru hodinovych ruciciek (1) a odoberte filtračny systém (2).

Skontrolujte, ci do odpadového priestoru nespadol ziaden cudzi predmet.

4.7 Vymena elektrického kábla

Požiadavka:

Spotrebie je odpojeny od elektrického napajania.
Spotrebic je odpojeny od zdroja vody.
Spotrebič je volné dostupné.

4.7.1 Odpojenie elektrického kábla

Zahybyte opatme zastrckou elektrického kábla nahor a nadol a vytihnite ju zo zásuvky.

4.7.2 Pripojenie elektrického kábla

POZOR!

Na vypáčenie možete použit malý skrutkovač.

Poziadavka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebie je odpojeny od zdroja vody.
Dvierka boli otvorené.
Kryt na praci prostriedok bol otvoreny.

1. Odcerpajte vsetku vodu.

V priade potreby pouzite spongiu.

1. Pomocou lyzice vypacte viecko cerpadla a chyfte ho za priecny diel.

1. Zdvihnite viecko cerpadla zboku dovnu t a vyberte ho.

4.10.2 Montáz bočného panelu

Spotrebie je odpojeny od elektrického napajania.
Spotrebič je opdojený od zdroja vody.

4.11.1 Odoberanie vonkajsch dvierok

Jednoducho vyberte skrutky popfsane v nasledujucich krokoch.

1. Otvorte dvierka.
2. Odoberte styri skrutky.

3.

Dvierka zaistete a z jegnej strany pridrzte.

Odstrante dve skrutky.

4.11.2 Montáz vonkajschdvierok

Oprava

Požiadavka:

Izolań flaus bol správy umiestný a zafixovaný na vnutornej strane vonkajśch dvierok.
Závesy su vlozené do vonkajsch dvierok. 1. Zatvorte vnutorne dvierka tak, aby nezacva
2. Zatlache vonkajsie dvierka nahor pod ovladacI panel (1).

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

4.13 Zaistenie pruzin dvierok

1. Vyberte krypt vodidla kábla.

2.1.Dvierka mieme pootvorte (1).

Systém káblov sa automaticky pripoji do závesu na dvierkach.

Oprava

3.1.Mieme zatvorte dvierka (4).

1. Drażku presunte dozadu a uvoñite záves dvierok (5).
   3.Otvorte dvierka (6).

1. Proces zopakujte na druhej strane spo'rebiča.

2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 807 z 989

Oprava

Paty su identické a je mozné ich zamenit.

Požiadavka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebič je odpojený od zdroja vody.
Vonkajsie dvierka su odobratae.
Vonkajšie dvierka su odobrata (plne integrované/integrované).

V závislosti od modelu série je zástrčka k EmotionLight stale zaistená k základni.

Oblokujte zastroku na zapadke a potiahnite dozadu (volitelne) (2).

4.15.2 Montáz dosky zásuvky v základni

• Pri montázi dosky zásuvky v základni postupujte v opacnom poradi krokov demontáze.

Oprava

1. Skontrlujte montaž na pravej a'lavej strane. 3. Skontrlujte pevnú polohu.

1. Zacvaknite kovove'uchtyk na l'avej a pravej strane.

2021-03-22 9001630792 Autorske prava vlastni spolocnost BSH Hausgerate GmbH Strana 812 z 989

Oprava

4.17 Vymena vnutornych dvierok

Požiadavka:

Spotrebic je odpojeny od elektrického napajania.
Spotrebič je odpojený od zdroja vody.

4.17.1 Odoberanie vnutornych dvierok

1. Odstrante skrutky (1).
2. Odoberte vnutorné dvierka smerom nahor (2).

1. Záves dvierok zaistite pomocou skrutiek.
2. Vnutorne dvierka umiestnite na zaves dvierok.
3. Vnutorne dvierka zaistite pomocou skrutiek.

4.17.2 Montáz vnútornych dvierok

1. Sklopte tesnenie dvierok dopredu.
2. Posunte vnutorné dvierka za tesnenie dvierok.
3. Zatvorte vnutorné dvierka.
4. Sklopte tesinenie dvierok nohak. Bočné Časti smerjuć nadol
5. Záves dvierok posunte nahor.

Oprava

4.18 Vymena zavesu dvierok

Požiadavka:

Spotrebič je odpojený od elektrického napajania.
Spotrebič je opdopojéný od zdroja vody.
Spotrebie je voine dostupny.
Bočný panel je odobrát.→801
Vonkajsie dvierka su odobratae.
Vnutorné dvierka su odstranene.
Ovladaci panel je odobraty. 805
Pruzina z dvierok je pripevnena. 806
Spodny panel je odobrát. 808
Doska zásuvky základne je odobrata,→809
Prepadovy kanal je odobrty. 810

4.18.1 Odoberanie zavesu dvi

1. 1. Uvolnite zachytávací háčik pomocou skrutkovača (1).
2. Záves dviorok potiahnite doprodu (2).

1. Uvofinite uzemnovacie pripojenie na zavese dvierok.

4.18.2 Montáz závesu dvierok

NEBEZPEGENSTVO

Spotrebič je odpojený od elektrického napajania.
Spotrebie je odpojeny od zdroja vody.
Vonkajsie dvierka su odobratae.
Doska zásuvky základne je odobrata.→809
Spodny panel (volitefné) je odobrát.→808
Pružiny z dvierok su odstránene.
Ovladaci panel je odobratty.
Drziak pásu káblov dole vpravo je odstráneny.

Spotrebič je odpojený od elektrického napajania.
Spotrebič je odpojený od zdroja vody.

POZOR! Nesopravna monta! Poškodenie kábl v oblasti závesu dvierok. Namontujte kabel v oblasti okolo závesu dvierok (medzi záve-som dosky a vyplachovacou nadržkou) tak, aby ho nemohli poškodit pohybléveci.

Kabel namontujte vpravo dole.

2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 820 z 989

Oprava

Obr. 3: Plochy kabel
4. Zasunte zastrku.

2021-03-22 9001630792 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 821 z 989

Oprava

4.22 Vymena TimeLight

TimeLight vymiejale len akocompletny diei. Modul TimeLight je pripevny na zdnu cask dosky zasuvky zakladne.

Poziadavka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebič je opdojený od zdroja vody.
Spodny panel je odobrát. 808
Doska zásuvky základne je odobrata a otočena. →809

4.22.1 Odstränenie TimeLight

1. Zachytávacie prky (1) ohnite mierne smerom von.

1. Potiahnite modul TimeLight nahor von z vodidia (2).

4.22.2 Montáz TimeLight

1. Zachytávacie prvy (1) znovu ohnite spat.

1. Zallacte modul TimeLight do vodidia (2).
2. Vytvorte elektrické priopojenie.

Oprava

Spotrebič je odpojený od elektrického napajania.
Spotrebic je odpojeny od zdroja vody.
Vonkajsie dvierka su odpojené
OvladacI panel je odobraty.

4.23.1 Odstränenie Gap illumination

1. 1. Odpojte uchytku (1).

2. Odstrante elektrické pripojenie z ovladacieho modulu (2).

2.1.Odpoje uchytku vzadu (1).

1. Odoberte svetelne vlakno (2).

Oprava

3.1. Odpojte zachytavací háčik (1).
