MANUALE UTENTE SE63HX52BE SIEMENS

Montaggio di uno scivolo per pastiglie per il modello di 86 cm............504

Montaggio dell'inserto inclinato per tazze..........................................504

Montaggio della doccia/irroratore per teglie ...................................................510

Sostituzione del cavo di alimentazione..........................................................511

Scollegamento del cavo di alimentazione .........................................511

Collegamento del cavo di alimentazione...........................................511

Sostituzione della copertura della pompa di scarico ........................................513

Smontaggio della copertura della pompa di scarico ............................513

Montaggio della copertura della pompa di scarico ..............................513

Smontaggio della canalina di recupero troppopieno............................523

Sostituzione della cerniera della porta ............................................................527

Smontaggio della cerniera della porta ................................................527

Montaggio della cerniera della porta ..................................................527

Sostituzione della guarnizione della porta (inferiore)........................................529

Smontaggio della guarnizione della porta...........................................529

Montaggio della guarnizione della porta .............................................530

Sostituzione della guarnizione (superiore) della porta......................................531

Smontaggio della guarnizione della porta...........................................531

Montaggio della guarnizione della porta .............................................531 Consigli di riparazione-Lavastoviglie 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina497di9894.21 Sostituzione di EmotionLight ........................................................................532

Montaggio della Gap Illumination .....................................................537 Consigli di riparazione-Lavastoviglie 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina498di989Utilizzo del documento

1.1 Avvertenze importanti

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodo- mestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021). Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati. In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di al- lerta. La parola di allerta identifica il livello di pericolo. Livello di avvertimento Significato PERICOLO Ignorare questo messaggio di avverti- mento comporta rischio di morte o ferite gravi. AVVERTENZA Ignorare questo messaggio di avverti- mento può comportare rischio di morte o ferite gravi. ATTENZIONE Ignorare questo messaggio di avverti- mento può comportare ferite di minore gravità. ATTENZIONE! Ignorare questo messaggio di avverti- mento può comportare danni materiali. Tabella1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio. Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo: Simbolo di pericolo Significato Messaggio di avvertimento generico Pericolo di scossa elettrica Pericolo di esplosione Rischio di ferite da taglio Utilizzo del documento 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina499di989Simbolo di pericolo Significato Pericolo di schiacciamento Pericolo derivante da superfici calde Pericolo derivante da forti campi magneti-

Pericolo derivante da radiazioni non ioniz- zanti Tabella2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standar- dizzati. PERICOLO Tipo e origine del pericolo! Possibili conseguenze in caso di pericolo/avvertimento ignorato.

Misure e divieti volti a prevenire il pericolo. L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a com- ponenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo. PERICOLO Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici: Simbolo generico Significato Identificazione di un suggerimento spe- ciale (testo e/o grafica) Identificazione di un suggerimento sem- plice (solo testo) Identificazione di un link per un video tu- torial Identificazione degli strumenti necessari Identificazione delle condizioni previe ne- cessarie Identificazione di una condizione (se ..., allora ...) Identificazione di un risultato Avvio Identificazione di un tasto o di un pulsante [00123456] Identificazione di un codice articolo Stato Identificazione di un testo/finestra visua- lizzati (sul display dell'apparecchio) Tabella3: Simboli generici Utilizzo del documento 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina500di989Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione! ¡ La riparazione non conforme dei componenti elettrici può causare scosse elettri- che! ¡ Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di inizia- re il lavoro. ¡ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese. Rischio di lesioni causate da bordi taglienti! ¡ Indossare guanti di protezione. Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza ¡ Indossare calzature antinfortunistiche. ¡ Fissare i componenti pesanti per impedire che cadano. ¡ Non inserire parti del corpo nei componenti in movimento. Rischio per il funzionamento o la sicurezza dell'apparecchio! ¡ Utilizzare solo ricambi originali. Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)! ¡ Non toccare i moduli, inclusi i collegamenti e le piste conduttive. Sicurezza 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina501di989Strumenti e ausili Designazione Dettagli Immagini Cacciavite Torx T20 con foro [00340764] 100mm, per viti con perno di si- curezza Cacciavite Torx T15 Lunghezza 80mm Cacciavite a taglio Lama 10mm x 1,6mm x 200mm Pinze a becco ton-

[00340871] Lunghezza: 200mm, diritto Strumenti e ausili 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina502di989Riparazione

4.1 Sostituzione del piano di lavoro

Prerequisiti: L'apparecchio è stato scollegato dalla rete elettrica. L'apparecchio è completamente accessibile.

4.1.1 Smontaggio del piano di lavoro

1. Rimuovere le due viti dalla parte posteriore del piano di lavoro (1) (opzionale).

2. Premere verso l'alto entrambe le leve di bloccaggio poste sotto il piano di lavoro

3. Sollevare lievemente da davanti il piano di lavoro (3).

4. Tirare il piano di lavoro all'indietro (4).

5. Smontare il piano di lavoro.

4.1.2 Montaggio del piano di lavoro

1. Inserire la parte posteriore del piano di lavoro nelle guide con i naselli di arresto

2. Spingere il piano di lavoro in avanti (2).

3. Spingere la parte anteriore del piano di lavoro verso il basso, finché entrambe le

leve di bloccaggio non arrivano a scattare (3).

4. Avvitare nuovamente le due viti (4) (opzionale).

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina503di9894.2 Montaggio del sistema dei cestelli Prerequisiti: Il cestello rilevante è stato rimosso dall'apparecchio.

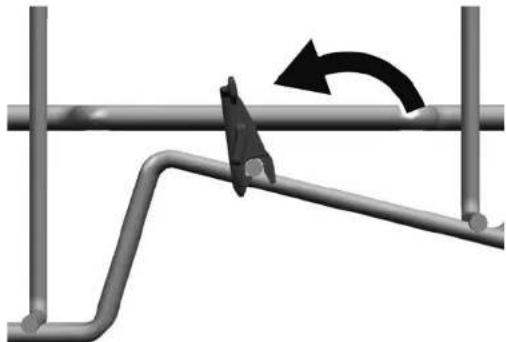

4.2.1 Montaggio di uno scivolo per pastiglie per il modello di 86 cm

Attrezzi speciali: Guida per pastiglie [00614935] Inserto inclinato per tazze [00618565]

1. Inserire lo scivolo per pastiglie in posizione obliqua nella parte anteriore del cestel-

2. Centrarlo e farlo scattare in posizione.

4.2.2 Montaggio dell'inserto inclinato per tazze

Attrezzi speciali: Guida per pastiglie [00614935] Inserto inclinato per tazze [00618565] Durante il lavaggio delle tazze, è possibile sollevare l'apposito inserto in- clinato. L'angolo aggiuntivo consente di ridurre la quantità di acqua che si deposita sul fondo delle tazze. Con i bicchieri alti è consigliabile aprire l'inserto inclinato per tazze. Nel caso dei cestelli superiori con inserti in plastica opzionali, questi de- vono essere rimossi per primi.

1. Rimuovere l'inserto in plastica.

2. Far scattare l'inserto inclinato per tazze in posizione.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina504di9893. Ruotare l'inserto verso l'alto.

4. Posizionare gli oggetti da lavare.

4.2.3 Montaggio dell'inserto per vaporiera

Attrezzi speciali: Guida per pastiglie [00614935] Inserto inclinato per tazze [00618565]

Incastrare le punte dell'inserto per vaporiera nel sistema dei cestelli. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina505di9894.3 Sostituzione di VarioDrawer

4.3.1 Sostituzione di VarioDrawer

1. Piegare le alette della maniglia verso l'interno.

2. Estrarre la maniglia tirando verso l'alto.

3. Tirare gli inserti laterali di plastica verso l'esterno e successivamente verso l'alto

per rimuoverli dal telaio. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina506di9894. Piegare con cautela le clip della guida verso l'esterno.

5. Estrarre le rastrelliere abbattibili dalle clip.

6. Dalla parte frontale, estrarre la cornice metallica dai supporti.

7. Spingere la cornice metallica fuori dalla guida.

4.3.2 Montaggio di VarioDrawer

Per il montaggio, seguire la procedura sopra descritta in senso opposto. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina507di9894.4 Sostituzione dei bracci di lavaggio

4.4.1 Smontaggio del braccio di lavaggio

1. Svitare il braccio di lavaggio superiore (1) e tirarlo verso il basso per staccarlo (2).

2. Tirare verso il basso il braccio di lavaggio inferiore per rimuoverlo.

4.4.2 Montaggio del braccio di lavaggio

1. Inserire il braccio di lavaggio inferiore.

Il braccio di lavaggio si blocca in posizione.

2. Inserire il braccio di lavaggio superiore e avvitarlo saldamente in posizione.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina508di9894.5 Sostituzione dei filtri

4.5.1 Smontaggio del filtro

1. Ruotare il filtro grossolano in senso antiorario (1) e togliere il sistema filtro (2).

Controllare che non cadano corpi estranei nella coppa del filtro.

2. Spingere il microfiltro verso il basso per rimuoverlo.

4.5.2 Montaggio dei filtri

1. Rimontare il sistema filtro.

Verificare che i fermi di bloccaggio sul filtro grossolano si blocchino in posizio- ne.

2. Inserire il sistema filtro nell'apparecchio e ruotare il filtro grossolano in senso ora-

rio. Assicurarsi che le marcature con le frecce siano allineate. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina509di9894.6 Montaggio della doccia/irroratore per teglie

1. Togliere il cestello superiore.

2. Inserire la doccia/irroratore per teglie nel supporto (1) e ruotarla verso destra (2).

La doccia/irroratore per teglie si blocca in posizione. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina510di9894.7 Sostituzione del cavo di alimentazione Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. L'apparecchio è liberamente accessibile.

4.7.1 Scollegamento del cavo di alimentazione

Muovere cautamente su e giù il cavo di alimentazione staccandolo dalla presa di corrente.

4.7.2 Collegamento del cavo di alimentazione

ATTENZIONE! Surriscaldamento del collegamento principale! Pericolo di incendio

Inserire perfettamente il cavo di alimentazione fino a percepirne lo scatto.

Inserire il connettore del cavo di alimentazione nella presa di corrente fino a udire lo scatto dell'innesto. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina511di9894.8 Sostituzione del coperchio del detersivo È possibile utilizzare un cacciavite di piccole dimensioni per fare leva. Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. La porta è stata aperta. Il coperchio del detersivo è stato aperto.

4.8.1 Smontaggio del coperchio del detersivo

1. Far scorrere il coperchio del detersivo di 5 mm.

2. Esercitare una leggera pressione sulla parte inferiore del coperchio del detersivo

ed estrarlo dai binari di guida afferrandolo dalla parte superiore.

3. Rimuovere la molla.

4.8.2 Inserimento della molla.

1. Inserire l'estremità lunga della molla nel foro di montaggio del cassetto del distri-

2. Inserire l'estremità corta della molla nel foro di montaggio del coperchio del distri-

3. Premere il coperchio contro il cassetto del distributore (3).

4.8.3 Montaggio del coperchio del detersivo

1. Inserire da un lato il coperchio del detersivo di 5 mm nei binari di guida prima che

si trovi in posizione completamente aperta. Esercitando una leggera forza, spinge- re il lato opposto del coperchio nei binari di guida.

2. Controllare il funzionamento del coperchio del detersivo.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina512di9894.9 Sostituzione della copertura della pompa di scarico Prerequisiti: Il cestello è stato rimosso. I filtri sono stati rimossi.→509

4.9.1 Smontaggio della copertura della pompa di scarico

1. Togliere l'eventuale acqua.

Usare un cucchiaio se necessario.

2. Fare leva sulla copertura della pompa con un cucchiaio e afferrarlo dalla nervatu-

3. Sollevare il coperchio della pompa verso l'interno e rimuoverlo.

4.9.2 Montaggio della copertura della pompa di scarico

Inserire la copertura della pompa (1) e premerla verso il basso (2).

La copertura della pompa si blocca in posizione. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina513di9894.10 Sostituzione del pannello laterale Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. L'apparecchio è liberamente accessibile. Apparecchi a libero posizionamento: il piano di lavoro è stato smontato.→503

4.10.1 Smontaggio del pannello laterale

1. Rimuovere le viti dal pannello laterale (1).

Fig.1: A scomparsa totale

2. Inclinare leggermente la parte superiore del panello laterale verso l'esterno (2).

3. Tirare il pannello laterale verso il basso ed estrarlo dalla base (3).

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina514di9894.10.2 Montaggio del pannello laterale

1. Inserire il pannello laterale nella base (1).

Fig.2: A scomparsa totale

2. Spingere il pannello laterale contro l'apparecchio (2).

3. Fissare il pannello laterale con le viti (3).

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina515di9894.11 Sostituzione della porta esterna Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica.

4.11.1 Smontaggio della porta esterna

Rimuovere semplicemente le viti come descritto nei seguenti passaggi.

2. Rimuovere le quattro viti.

Fissare la porta tenendola ferma da una parte. Rimuovere le due viti.

4.11.2 Montaggio della porta esterna

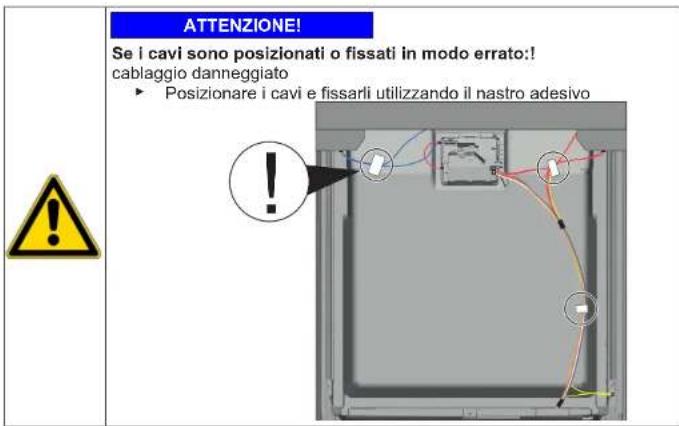

ATTENZIONE! Se i cavi sono posizionati o fissati in modo errato:! cablaggio danneggiato

Posizionare i cavi e fissarli utilizzando il nastro adesivo

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina516di989Prerequisiti: Il materiale isolante è stato posizionato correttamente e fissato all'interno della por- ta esterna. Le cerniere sono inserite nella porta esterna.

1. Chiudere la porta interna senza farla scattare.

2. Posizionare la parte superiore della porta esterna sotto il pannello comandi (1).

3. Premere la porta esterna contro la porta interna e tenere la posizione (2).

Fissare la porta tenendola ferma da una parte. Aprire la porta e fissarla con due viti (viti metalliche 4 x 11 mm).

5. Fissare la porta esterna con quattro viti (viti metalliche 4 x 11).

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina517di9894.12 Sostituzione del pannello comandi Se un modulo di comando è difettoso, tutto il pannello comandi deve es- sere sostituito. Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. La porta esterna è stata smontata. La porta esterna è stata smontata (completamente integrata/integrata).

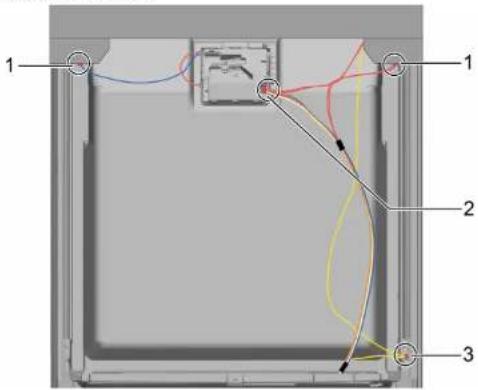

4.12.1 Smontaggio del pannello comandi

1. Scollegare i collegamenti elettrici dal pannello comandi e dal sensore di mancanza

brillantante posto in basso (1, 2).

2. Scollegare il cavo di terra (3) (opzionale).

3. Aprire la porta dell'apparecchio.

4. Fissare il pannello comandi in modo che non cada (tenerlo fermo).

5. Rimuovere le sei viti.

6. Rimuovere il pannello comandi.

4.12.2 Montaggio del pannello comandi

Utilizzare viti 4 x 16 mm.

Per il montaggio, seguire la procedura sopra descritta in senso opposto. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina518di9894.13 Fissaggio delle molle della porta

1. Estrarre la copertura del passacavi.

2. 1. Aprire leggermente la porta (1).

2. Fissare nella scanalatura della base (2).

3. Chiudere lentamente la porta (3).

Il sistema si aggancia automaticamente alla cerniera della porta. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina519di9893. 1. Chiudere leggermente la porta (4).

2. Spingere all'indietro per rilasciare la cerniera della porta (5).

3. Aprire la porta (6).

4. Ripetere l'operazione sull'altro lato dell'apparecchio.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina520di9894.14 Sostituzione del listello dello zoccolo I piedini sono identici e interscambiabili. Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. La porta esterna è stata smontata. La porta esterna è stata smontata (completamente integrata/integrata).

4.14.1 Smontaggio del listello dello zoccolo

Smontaggio errato. Se il listello dello zoccolo è lente lateralmente e viene rimosso, vi può essere la rottura di entrambe le staffe. Se solo una staffa risulta danneggiata, il lato può essere sostituito perché le staffe sono identi- che. Per ridurre il carico sul listello dello zoccolo dotato di piedini, è consi- gliabile porre qualcosa sotto l'apparecchio ai lati e nella parte ante- riore.

2. Inserire un cacciavite nelle guide (1) e rilasciare il meccanismo di blocco spingen-

3. Sollevare il pannello.

4. Rimuovere i piedini tirandoli in avanti (1).

4.14.2 Montaggio del listello dello zoccolo

1. Inserire i piedini.

2. Inserire il listello dello zoccolo dall'alto (1) e spingere verso il basso fino a che non

scatta in posizione (2). Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina521di9894.15 Sostituzione dello zoccolo di base Lo zoccolo di base si trova in basso nella parte anteriore. Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. Il pannello della porta (opzionale) è stato smontato. La porta esterna è stata smontata. La porta esterna è stata smontata (completamente integrata/integrata). Il listello dello zoccolo è stato rimosso (opzionale).→521

4.15.1 Smontaggio dello zoccolo di base

1. Rimuovere le due viti (1).

2. Sganciare gli elementi di blocco (2).

3. Piegare leggermente in avanti lo zoccolo di base (1).

A seconda del modello, la spina di EmotionLight rimane fissata al ba- samento. Staccare la spina sulla tacca di arresto ed estrarla dalla parte posteriore (2).

4.15.2 Montaggio dello zoccolo di base

Per montare lo zoccolo di base, eseguire i passaggi precedenti in sequenza inver- sa. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina522di9894.16 Sostituzione del tubo di troppopieno Il tubo di troppopieno è situato in basso nella parte anteriore dell'appa- recchio. Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. Il pannello della porta è stato smontato (opzionale). La porta esterna è stata smontata. Il listello dello zoccolo è stato rimosso (opzionale).→521 Lo zoccolo di base è stato smontato.→522

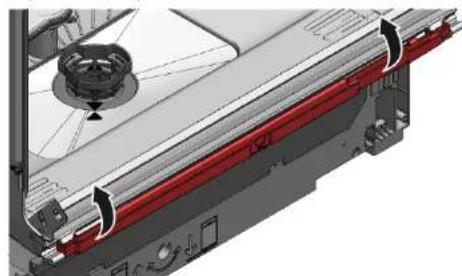

4.16.1 Smontaggio della canalina di recupero troppopieno.

Acqua residua ¡ Lo smontaggio del tubo di scarico può comportare la fuoriuscita di acqua residua. ¡ Assorbirla oppure aspirarla dal basamento con la pompa a sifone.

1. Fare leva sulla parte superiore del meccanismo di blocco per rimuoverlo (1, 2).

2. Sganciare l'elemento di blocco.

3. 1. Inserire il cacciavite sotto il fermo di metallo (1).

2. Sganciare con delicatezza il fermo di metallo (2).

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina523di9894. Sollevare il tubo di troppopieno ed estrarlo.

4.16.2 Montaggio del tubo di troppopieno

Rischio di danni provocati dall'acqua in caso di montaggio non corretto del tubo di troppopieno! Inserire correttamente il tubo di troppopieno in basso nella guida della base. Innestare il tubo di troppopieno in posizione in alto.

1. 1. Posizionare il tubo di troppopieno (1).

2. Avvicinare il tubo di troppopieno alla guarnizione (2).

3. Premere il tubo di troppopieno nella guida della guarnizione (3).

4. Inserire il tubo di troppopieno (4).

5. Bloccare il tubo di troppopieno (5).

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina524di9892. Controllare il montaggio a destra e a sinistra. 3. Controllare che l'alloggiamento sia saldo.

4. Bloccare con il fermo di metallo a sinistra e a destra.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina525di9894.17 Sostituzione della porta interna Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica.

4.17.1 Smontaggio della porta interna

1. Togliere le viti (1).

2. Rimuovere la porta interna sollevandola (2).

4.17.2 Montaggio della porta interna

1. Mettere la guarnizione della porta in avanti.

2. Spingere la porta interna dietro la guarnizione della porta.

3. Chiudere la porta interna.

4. Mettere la guarnizione della porta verso l'alto.

Le parti laterali sono rivolte verso l'alto.

5. Spostare la cerniera della porta verso l'alto.

6. Fissare la cerniera della porta con viti.

7. Posizionare la porta interna sulla cerniera della porta.

8. Fissare la porta interna con viti.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina526di9894.18 Sostituzione della cerniera della porta Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. L'apparecchio è liberamente accessibile. Il pannello laterale è stato rimosso.→514 La porta esterna è stata smontata. La porta interna è stata rimossa. Il pannello comandi è stato rimosso.→518 Le molle della porta sono state fissate.→519 Il listello dello zoccolo è stato rimosso.→521 Lo zoccolo di base è stato smontato.→522 La canalina di recupero troppopieno è stata rimossa.→523

4.18.1 Smontaggio della cerniera della porta

1. 1. Sbloccare il fermo con un cacciavite (1).

2. Tirare la cerniera della porta in avanti (2).

2. Sbloccare il collegamento di messa a terra sulla cerniera della porta.

4.18.2 Montaggio della cerniera della porta

PERICOLO Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettricisti qualificati.

Ultimata la riparazione, occorre eseguire un test di sicurezza con- forme alla norma VDE 0701 o alle norme specifiche del Paese. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina527di9891. 1. Posizionare la cerniera sull'apparecchio (1).

2. Spostare la cerniera verso il basso (2) finché non è bloccata nell'apparecchio.

Il mancato collegamento di messa a terra può portare a potenziale di rete sulla porta. Stabilire il collegamento di messa a terra. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina528di9894.19 Sostituzione della guarnizione della porta (inferiore) Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. La porta esterna è stata smontata. Lo zoccolo di base è stato smontato.→522 Il listello dello zoccolo è stato rimosso (opzionale).→521 Le molle della porta sono state rimosse. Il pannello comandi è stato rimosso. Il supporto del cablaggio nella parte inferiore destra è stato rimosso.

4.19.1 Smontaggio della guarnizione della porta

1. Togliere i due fermi dalla guarnizione inferiore della porta (1, 2).

2. Staccare la canalina di recupero troppopieno.

3. Sollevare il canale di troppopieno.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina529di9894. Togliere la guarnizione inferiore della porta dalla porta interna.

4.19.2 Montaggio della guarnizione della porta

1. Montare i tappi a destra e sinistra del binario sigillante con la guarnizione della

2. Inserire la guarnizione della porta con l'aletta di chiusura nella porta interna.

3. Fissare la guarnizione della porta con due fermi.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina530di9894.20 Sostituzione della guarnizione (superiore) della porta Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica.

4.20.1 Smontaggio della guarnizione della porta

Togliere la guarnizione della porta dal telaio interno.

4.20.2 Montaggio della guarnizione della porta

La guarnizione della porta deve essere tagliata alla lunghezza corretta prima del mon- taggio. È di 1750 mm per gli apparecchi di altezza 81 cm e di 1850 mm per gli appa- recchi di altezza 86 cm.

1. Preparare la guarnizione della porta giusta.

2. Verificare che il profilo di tenuta sia montato nella posizione corretta.

3. Il punto bianco deve essere allineato con la striscia di tenuta.

La guarnizione non deve essere ondulata o tesa negli angoli. La guarnizione è tagliata diagonalmente alle estremità e si assottiglia nel fondo del cassetto davanti. Posizionare l'estremità della guarnizione diritta davanti sotto la porta interna. La guarnizione deve poggiare il più possibile contro il lato del cassetto. Guarnizione della porta montata correttamente: Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina531di9894.21 Sostituzione di EmotionLight EmotionLight è situata in alto nella parte anteriore dell'area esterna del serbatoio di risciacquo. Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. L'apparecchio è liberamente accessibile. Il piano di lavoro è stato smontato (opzionale). Il pannello laterale destro è stato rimosso (opzionale).→514

4.21.1 Smontaggio di EmotionLight

1. Sbloccare il fermo dalla parte posteriore (1).

2. Togliere il supporto tirandolo verso l'alto (2).

3. Staccare la spina dal connettore (nella parte inferiore destra davanti all'apparec-

4. Staccare il collegamento elettrico dal modulo di potenza.

5. Togliere EmotionLight dall'apparecchio.

4.21.2 Montaggio di EmotionLight

1. Inserire il supporto nel telaio del serbatoio di risciacquo (1).

ATTENZIONE! Montaggio errato! Danni al cavo nell'area della cerniera della porta.

Montare il cavo nell'area della cerniera della porta (tra la cer- niera e il serbatoio di risciacquo) in modo che non possa esse- re danneggiato dalle parti in movimento. Montare il cavo nella parte inferiore destra. Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina533di989Fig.3: Cavo piatto

4. Inserire la spina.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina534di9894.22 Sostituzione del modulo TimeLight Il modulo TimeLight può essere sostituito solo come un'unità completa. Il modulo TimeLight è fissato sul retro dello zoccolo di base. Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. Il listello dello zoccolo è stato rimosso.→521 Lo zoccolo di base è stato smontato e capovolto.→522

4.22.1 Rimozione del modulo TimeLight

1. Piegare leggermente gli elementi di blocco (1) verso l'esterno.

2. Estrarre il modulo di proiezione TimeLight dalla guida (2).

4.22.2 Montaggio del modulo TimeLight

1. Piegare nuovamente gli elementi di blocco verso l'interno (1).

2. Inserire il modulo di proiezione TimeLight all'interno della guida (2).

3. Allacciare il collegamento elettrico.

Riparazione 2021-03-22_9001630792 Diritti d'autore di BSH Hausgeräte GmbH Pagina535di9894.23 Sostituzione della Gap Illumination Prerequisiti: L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. La porta esterna è smontata. Il pannello comandi è stato smontato.

4.23.1 Smontaggio della Gap Illumination

1. 1. Sbloccare il fermo (1).

2. Staccare il collegamento elettrico dal modulo di comando (2).

2. 1. Sbloccare il fermo dalla parte posteriore (1).

2. Sollevare il PCB con il supporto e toglierlo dal telaio del modulo di comando

4.23.2 Montaggio della Gap Illumination

1. Inserire il supporto del PCB nel telaio del modulo di comando.

2. Inserirlo fino a sentire uno scatto.

3. Inserire il modulo luminoso fino a sentire uno scatto.

4. Collegare il filo al modulo di comando.

1.2.4 Simbolurile generale
